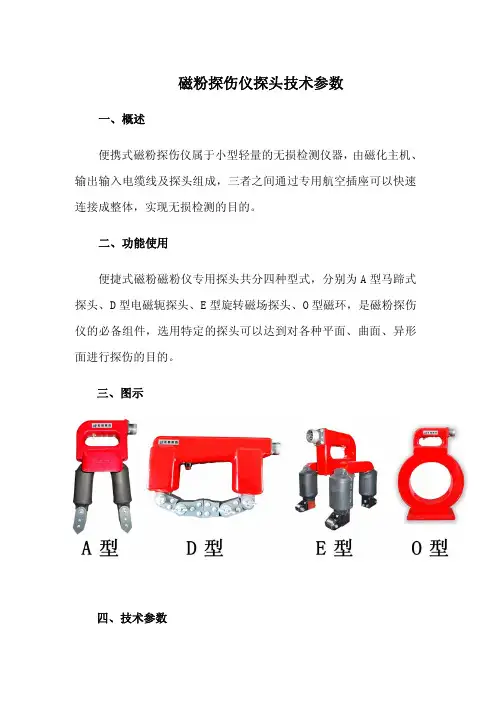

磁粉探伤仪探头参数
磁粉探伤仪探头技术参数
一、概述
便携式磁粉探伤仪属于小型轻量的无损检测仪器，由磁化主机、输出输入电缆线及探头组成，三者之间通过专用航空插座可以快速连接成整体，实现无损检测的目的。
二、功能使用
便捷式磁粉磁粉仪专用探头共分四种型式，分别为A型马蹄式探头、D型电磁轭探头、E型旋转磁场探头、O型磁环，是磁粉探伤仪的必备组件，选用特定的探头可以达到对各种平面、曲面、异形面进行探伤的目的。
三、图示
四、技术参数
型号
分类
系列探头电源220V50Hz–12V 探头工作电压36V×2；DC8V；
探头工作电流约8-12A
探头极间距A型0—160mm可调D型0—255mm可调E型100mm
O型Φ120mm
灵敏度可清晰显示（30/100）A标准片上的人工刻槽
提升力A型(AC)≥7kg、（DC）≥36kg D型(AC)≥7kg、（DC）≥36kg E型(AC)≥17kg
中心磁场O型1800AT
重量
A型2kg
D型2kg
E型4kg
O型 2.5kg
射阳宏旭探伤机制造有限公司：整理发布。
第三章-磁粉检测设备
.
.
设备的命名方法
根据国家专业标准ZBN70001的规定，磁粉探伤机应按以 下方式命名：
C X X —— X
↓↓ ↓
↓
1 23
4
第1部分——C，代表磁粉探伤机；
第2部分——字母，代表磁粉探伤机的磁化方式；
第3部分——字母，代表磁粉探伤机的结构形式；
图3-5 紫外线灯构造
光所需要的波长。
.
.
紫外线：其实质是电磁波，波谱位于X射线和可见光 之间。紫外线可分为三种范围:
第一种波长320—400nm的紫外线称为UV-A，或称为 黑光紫外线或长波紫外线。适于荧光磁粉探伤。
第二种波长280—320nm的紫外线称为UV-B，或称为 中波紫外线或红斑紫外线。 UV-B能使皮肤变红，引 起晒斑和雪盲，故不能用于磁粉探伤。
400-760nm的可见光下观察磁痕。可见光是目视可见 的光，即七种颜色的光。 ➢ 7、退磁装置 :不妨碍使用要. 求。
3.3 磁粉检测辅助器材
（1）光源 磁粉检测观察照明装置有可见光光源和紫外
线光源。 1）可见光光源 自然光，白炽灯，日光灯。只要满足白光照度
即可。一般应大于等于1000Lx，最低也得500Lx。 光照度:单位面积上接受到的光通量。符号E。
常用仪器有：ST-85型，量程是0-1999×102lx，
分辨：0.1lx。
ST-80（C）型，量程是0—1.999×105 lx，分
辨：0.1lx。
2、黑光辐照计：测量波长320—400nm，中心波长 365nm的黑光辐照度。常用仪器为UV-A，量程是0— 199.9 mw/cm2 ，分辨：0.1mw/cm2。
磁粉探伤仪ZCM-DA1203A操作规程
ZCM-DA1203A型磁轭探伤仪操作规程
NDJ/SG93-2022 1、交流探伤：将磁轭探头直接连接交流电源线，并插入AC
220V电源孔，将探头置于工件上，在被检工件上喷洒上磁粉或磁悬液，点动探头开关即可进行交流探伤工作。
2、逆变探伤：将探头与主机连接，如果AC/DC转换开关指示灯为绿色，则为逆变状态，然后将探头置于工件上，在被检工件上喷洒上磁粉或磁悬液，点动探头开关即可进行逆变探伤。
逆变工作时，绿色工作指示灯亮。
（逆变探伤效果与交流探伤效果等同）
3、直流探伤：将探头与主机连接，按下AC/DC转换开关，转换开关指示灯由绿色变为红色，则为直流状态，然后将探头置于工件上，在被检工件上喷洒上磁粉或磁悬液，点动探头开关即可进行直流探伤。
直流工作时，红色工作指示灯亮。
4、磁化时间，按每次工作2～3秒、休息1～2秒的工作节拍工作。
通电时产生的冲击电流有利于磁悬液中磁粉的移动及缺陷的显示。
5、工作完毕后，应及时拔掉主机连接插头。
及时对主机进行充电，保证主机电量充足，避免因主机电量不足而影响工作。
6、试验完成后，认真填写现场原始记录，及时编制检测报告。
7、做好清洁工作，清理残渣，保持设备清洁。
CDX-III磁粉探伤仪
磁感应测厚仪
粗糙度测试仪
涡流测厚仪
喷砂粗糙度仪
膜厚测试仪
漆膜测厚仪
电火花检漏仪
锌层测厚仪
防腐层检测仪
防腐层测厚仪
OU5300系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤 仪，直流供电电源为可充电池，适用于野外无电源现场操作以及高压不 能进入的容器、桥梁、管道等现场操作，一次充电连续工作可达6小时以 上。交流供电电源采用交流220V电源直接输入，无需其它仪器配套，因 而该仪器得到广泛使用。
二、技术参数
电源 充电电源 使用电池
液切勿喷到开关、插头座上。
-3-
感谢以下网站对本资料的大力支持：
测厚仪
超声波硬度计
超声波测厚仪 洛氏硬度计
光洁度仪
覆层测厚仪
便携式粗糙度仪
电镀层测厚仪
粗糙度仪
涂层测厚仪
邵氏硬度计
涂层测厚仪
橡胶硬度计
镀层测厚仪
超声测厚仪
肖氏硬度计
高温测厚仪
铸件硬度计
壁厚测量仪
防腐层检漏仪
麦考特测厚仪
表面粗糙度仪
尼克斯测厚仪
粗糙度测量仪
干膜测厚仪
LED 观片灯
湿膜测厚仪
黑白密度计
镀铬测厚仪
沧州市欧谱检测仪器有限公司，本公司成立于2000年，并于2002年通过 ISO9001国际质量体系认证，主要生产"沧州欧谱"牌超声波测厚仪、涂层测厚 仪、超声波探伤仪、里氏硬度计、布氏硬度计、邵氏硬度计、电火花检测仪、 粗糙度仪同时代理销售国内多个知名厂家的洛氏硬度计、维氏硬度计、试验 机、光谱仪、元素分析仪、噪音计、风速仪、可燃气体检测仪等无损检测仪 器。多年来公司产品以其功能强大、质量可靠、性能稳定著称，深受广大用户 和经销商们的好评。
磁粉探伤仪操作规程
磁粉探伤仪操作规程
《磁粉探伤仪操作规程》
一、前言
磁粉探伤仪是一种用于检测金属表面裂纹和缺陷的专用设备，具有高灵敏度和精准度。
为了保证磁粉探伤的操作安全和效果，制定了以下操作规程。
二、操作人员
1. 操作人员应经过专业培训，掌握磁粉探伤仪的操作技能和安全知识。
2. 操作人员应佩戴个人防护装备，包括手套、护目镜和耳塞等。
三、设备检测
1. 在使用前，操作人员应仔细检查磁粉探伤仪的各个部件是否完好，确保设备正常。
2. 检查磁粉探伤仪的电源及连接线路是否正常，确保电气安全。
3. 清洁磁粉探伤仪的工作面板和探测头，确保其表面无杂物影响使用。
四、操作流程
1. 将磁粉探伤仪的探测头放置在被检测物体的表面上，保持一定的距离和角度。
2. 打开磁粉探伤仪的电源，调节合适的工作参数，如磁场强度和喷粉压力等。
3. 向被检测物体表面喷洒磁粉，使其充分沾附在可能存在缺陷的部位。
4. 移动探测头，在磁粉的作用下，观察被检测物体表面是否出现裂纹或缺陷，及时记录和标记。
五、操作注意事项
1. 操作人员应保持专注，避免在操作时分心或擅自修改工作参数。
2. 操作人员应注意磁粉的使用和处理，避免对环境造成污染和危害。
3. 操作人员应定期对磁粉探伤仪进行维护和保养，确保设备的正常运行。
六、操作结束
1. 关闭磁粉探伤仪的电源，清洁和归置设备。
2. 对检测结果进行整理和分析，制定合理的修复方案和措施。
以上即是《磁粉探伤仪操作规程》，请操作人员严格按照规程操作，保证磁粉探伤的准确性和安全性。
CDX-III多用磁粉探伤仪使用说明书
CDX-III多用磁粉xx一、概述携带式机种专用于对压力容器、高压管道焊缝和大型工件应力集中区的局部探伤，它的特点是轻小，可以到现场乃至高空进行探伤作业；我厂生产的携带式探伤仪，可配备各种探头，兼备携带式探伤仪的所有功能CDX-Ⅲ型多用磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。
仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单方便、适用性强，工作稳定。

是最近推出的新产品，它除具有便携式机种的一切优点，还具有移动机种的部分长处，扩展了用途，简化了操作，还具有退磁功能。
该机型属于非接触式超小型检测仪器。
具有旋转磁场、磁轭交流等多种磁化方式。
是一种简单可靠、轻便、实用而高效的便携式多功能磁粉探伤仪器。
可配A、D、Ec、O四种型号探头（随机配A、D、Ec三种）。
1、马蹄式探头（A型）：它可以对各种角焊缝，大型工件的内外角进行探伤；2、电磁轭探头（D型）：它配有活关节，可以对曲面、平面工件进行探伤；3、旋转磁场探头（Ec型）：它可以对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位探伤，可检查工件表面全方位的缺陷和伤痕；4、磁环式线圈（O型）：它可以满足所有工件能放入线圈的周向裂纹的探伤，用它来检测工件的疲劳痕（疲劳痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。
总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其应用于不允许通电起弧的表面零件探伤。
仪器采用隔离变压器向探头提供36V电源,低电压输出,安全可靠,工作寿命长。
具有体积小,重量轻,提升力大,活关节可调等特点。
适用于船体、压力容器、管道、桥梁、球罐、平板等制造业对平焊逢和角焊逢进行整体或局部探伤。
也可携带到车间,实验室和工作场地进行现场探伤。
二、主要枝术指标1、提升力：（1）旋转磁场探头：≥12kg；（2）电磁轭探头（代活关节）：≥AC5.5kg、DC 36kg；（3）马蹄式探头：≥5.5kg；（4）磁环式线圈：1800AT；2、探头极距：（1）旋转磁场探头：100mm（2）电磁轭探头：0—255mm可调；（3）马蹄式探头：0—160mm可调；（4）磁环式线圈：Φ150 mm范围；3、探头工作电压：AC 36V×2；DC 8V；4、探头工作电流：约8—12A；5、电源电压：AC 220V±10% 50Hz；6、灵敏度：可清晰显示（）A型标准片上刻槽；7、外型尺寸：300×140×200mm；8、重量：主机重9kg；旋转磁场探头重4 kg；电磁轭探头重2kg；马蹄式探头重2kg；磁环线圈重2.5kg。
磁粉探伤仪范围及精度标准
磁粉探伤仪范围及精度标准
磁粉探伤仪是一种常用的检测材料内部缺陷的设备。
它通过在磁场中施加磁粉，使磁粉在缺陷处聚集，从而检测出缺陷的位置和大小。
磁粉探伤仪的检测范围通常包括金属、铸件、焊接接头、轴承等材料，其精度标准也有相应的要求。
磁粉探伤仪的检测范围可以分为两类：表面缺陷和体内缺陷。
表面缺陷主要指材料表面的裂纹、划痕、气孔等，这种缺陷通常可以通过直接观察或使用光学仪器来检测。
磁粉探伤仪主要用于检测体内缺陷，如裂纹、夹杂、空洞等，这种缺陷需要通过磁粉探伤仪来检测。
磁粉探伤仪的精度标准通常根据要求的检测级别和检测方法来
确定。
检测级别通常根据缺陷的严重程度来划分，包括A级、B级、C级等。
检测方法包括直接磁粉法、湿法、干法、磁流法等，不同的方法有不同的精度标准要求。
总的来说，磁粉探伤仪是一种基础的无损检测方法，其应用范围广泛，可以用于检测多种材料的缺陷。
在使用磁粉探伤仪时，需要根据具体情况选择合适的检测方法和检测级别，以确保检测的准确性和可靠性。
- 1 -。
磁粉探伤仪操作方法
磁粉探伤仪操作方法
磁粉探伤仪是一种常见的无损检测设备，用于检测金属结构中的表面和亚表面缺陷。
以下是磁粉探伤仪的基本操作方法：
1. 准备工作：首先需要打开磁粉探伤仪的电源，确保设备处于正常工作状态。
同时，准备好磁粉检测用的磁粉和相关辅助工具。
2. 清洁工作：在进行磁粉检测之前，需要对被检测物体的表面进行清洁，确保表面没有油污或杂物。
3. 磁化：将磁粉探伤仪的探伤头部分放置在被检测物体上，并对其进行磁化处理，使表面形成一层磁场。
4. 撒粉：在被检测物体表面磁化后，需要将磁粉均匀地撒在上面，使其能够覆盖整个磁化区域。
5. 观察检测：待磁粉沉积在被检测物体表面后，可通过裸眼或使用紫外线灯等辅助设备对其进行观察检测，寻找可能存在的缺陷或裂纹。
6. 处理结果：若在观察时发现磁粉探伤仪中存在异常情况，应立即对被检测物体进行记录并采取相应的处理措施。
7. 清理工作：检测结束后，需要将磁粉探伤仪和被检测物体表面进行清理，将磁粉和杂物清除干净，以便下次检测使用。
总的来说，磁粉探伤仪的操作方法主要包括准备工作、磁化、撒粉、观察检测和处理结果等步骤。
在操作时需要严格按照相关规定和操作流程进行，以确保检测的准确性和可靠性。
磁粉探伤仪的使用注意事项
磁粉探伤仪的使用注意事项磁粉探伤是一种常见的无损检测方法，用于检测金属材料中的表面裂纹、疲劳、裂缝等问题。
而磁粉探伤仪作为磁粉探伤的核心设备，需要被正确地使用和维护，以确保检测结果的准确性和安全性。
以下是磁粉探伤仪的使用注意事项。
1. 预先检查磁粉探伤仪在使用磁粉探伤仪之前，应该对设备进行预先检查，以确保设备处于良好的工作状态。
这包括以下几个方面：1.检查电缆是否损坏或磨损，尤其是接头处；2.检查电源连接是否牢固；3.检查探头是否正常工作，是否存在损坏或磨损；4.检查磁场是否正常、均匀；5.检查磁粉是否过期，是否需要更换。
2. 选取合适的磁粉和磁场方向选择合适的磁粉和磁场方向对磁粉探伤的结果质量影响很大。
磁场的方向要和待检测件的必要方向垂直。
磁粉的选择应该考虑材料的性质和缺陷类型。
比如，黑色磁粉适用于表面开裂的检测，而荧光磁粉适用于小缺陷的检测。
3. 做好检测环境的准备为了获得精确的检测结果，需要在合适的环境中进行检测。
在进行磁粉探伤前，应该清理待检测件的表面，移除可能对检测结果产生影响的油污、尘埃等物。
此外，在检测过程中，应该尽量减少外界的干扰，比如电磁干扰和机械振动。
4. 磁粉的使用磁粉的使用对待检测件的表面影响很大，需要注意以下几点：1.磁粉应该均匀地摆放在待检测件的表面上，一些死角和凹陷处应该特别注意；2.磁粉的厚度应该和待检测件的材质和形状相适应；3.避免磁粉贴在等待检测的材料表面或者防止使用不足的磁粉。
5. 探头的使用磁粉探伤仪的探头需要在使用过程中使用修整卡进行纠正。
在使用探头时，应该注意以下几点：1.探头应该与待检测件的表面平行，不应有过大的角度；2.探头应该尽可能靠近待检测件的表面；3.探头传感器应该贴近待检测件进行扫描；4.尽可能保持探头与待检测件的相对位置和角度不变。
6. 安全注意事项在使用磁粉探伤仪的过程中，还需要注意以下的安全事项：1.严禁在设备处于开机状态下拆解和维修设备；2.不应当让未经授权和未经训练的人员使用磁粉探伤仪；3.在使用高强度磁场的时候，应该戴耳塞或耳机来保护耳朵；4.在进行检测过程中，应该遵守现场安全条例，避免发生必要的事故；5.按照相关的程序进行医用设备检测，这是确保检测仪器的核心性能和安全性的重要保证。
磁粉探伤机的分类和性能比较
磁粉探伤机的分类和性能比较磁粉探伤是一种广泛应用于工业领域的无损检测方法，用于检测金属材料中的裂纹、缺陷和其他表面瑕疵。
在磁粉探伤中，磁粉探伤机是不可或缺的工具之一。
本文将介绍磁粉探伤机的分类和性能比较，以帮助读者更好地了解不同类型的磁粉探伤机及其特点。
磁粉探伤机广泛应用于航空、航天、汽车、船舶、机械制造、铁路等领域，用于对金属材料进行缺陷检测。
根据其原理和结构的不同，磁粉探伤机可以分为以下几类：1. 交流磁粉探伤机交流磁粉探伤机利用交流磁场产生的涡流效应来检测金属表面的裂纹和缺陷。
交流磁粉探伤机具有操作简便、成本低廉的优点，适用于检测表面缺陷较浅的材料。
2. 直流磁粉探伤机直流磁粉探伤机通过产生的直流磁场和金属材料中的磁化现象来检测裂纹和缺陷。
直流磁粉探伤机具有较高的灵敏度和深度探测能力，适用于检测深层裂纹和缺陷。
3. 手持式磁粉探伤机手持式磁粉探伤机便携轻便，适用于对较小或难以移动的工件进行检测。
手持式磁粉探伤机具有操作简便、快速高效的特点，广泛应用于各个行业。
4. 机器式磁粉探伤机机器式磁粉探伤机通常是由磁场产生器和工件夹具组成，可用于对大型和重型工件进行探伤。
机器式磁粉探伤机具有较高的自动化程度和稳定性，适用于大批量的生产工艺。
上述分类仅为磁粉探伤机的一部分，根据工件的不同形状、尺寸和材料以及检测要求的不同，还可以有其他各种类型的磁粉探伤机。
如隧道式磁粉探伤机、旋转式磁粉探伤机等。
在选择磁粉探伤机时，需要根据具体的需求和应用场景来进行比较。
以下是一些常用的性能比较指标：1. 灵敏度：磁粉探伤机的灵敏度决定了其对裂纹和缺陷的检测能力。
一般来说，灵敏度越高，越能检测到微小的裂纹和缺陷。
2. 深度探伤能力：磁粉探伤机的深度探伤能力决定了其对深层裂纹和缺陷的检测能力。
深度探伤能力越强，越能检测到深层的裂纹和缺陷。
3. 操作便捷性：磁粉探伤机的操作便捷性直接影响到工作效率。
操作便捷性越高，操作人员可以更快速地进行检测，提高工作效率。
便携式磁粉探伤仪安全操作及保养规程
便携式磁粉探伤仪安全操作及保养规程随着现代工业的发展，磁粉探伤技术在许多领域被广泛应用，在石化、核电、航空等领域有着重要的作用。
而作为磁粉探伤技术中的重要工具之一，磁粉探伤仪的使用和保养变得尤为重要。
本文旨在介绍便携式磁粉探伤仪的安全操作及保养规程。
1.仪器的安全使用1.1 仪器的前置准备在使用便携式磁粉探伤仪前，应确保操作人员对该仪器的使用方法和相关安全规程有清晰的认识。
在开始使用前应详细了解使用说明书，检查仪器是否有易损部件或异常现象，以及是否需要进行修理或更换。
1.2 电源的连接在对便携式磁粉探伤仪进行操作前，应先接好电源线并进行测试。
在使用电源前，必须检查和确认电源线和电源适配器的电气参数是否与仪器电压和功率匹配。
在确认无误后，将电源线插入仪器电源接口，再将电源插头插入电源插座。
1.3 操作流程磁粉探伤仪在使用时，应按照使用说明书的要求进行操作。
在对待检测物体进行清洗后，应设置相应的检测参数。
使用过程中应保持仪器的稳定和可靠性，并且应注意观察仪表显示和声音提示等信息变化。
1.4 操作注意事项在使用便携式磁粉探伤仪时，应注意以下几点：•严格遵守电气安全操作规程；•将仪器和配件放置于干燥、且光线不暴露的地方；•避免使用在有潮湿、腐蚀性、放射性、易燃等环境中；•避免暴露于高温、低温、高湿度、强光、震动等条件下；•不要将机身和探头超负荷拖拽，避免损坏；•使用前应检查仪器探头是否有裂纹或变形，避免使用不良的探头；•使用过程中，要留意探头温度，防止过高烧伤人员；•使用完毕后，应将仪器和配件放回包装箱中充分保护；2.仪器的保养2.1 仪器的清洁在便携式磁粉探伤仪使用后，应立即进行清洁。
可以使用软布或棉纱蘸少量酒精或中性清洁剂进行擦拭，避免使用油性清洁剂。
必要时可以进行更彻底的清洗，但需注意避免浸入水中，以及强烈撞击玻璃和机身等易碎部件。
2.2 探头的保养便携式磁粉探伤仪的探头采用磁性材料制成，在使用后需要及时清洁以保证其灵敏度。
磁粉探伤仪范围及精度标准
磁粉探伤仪范围及精度标准
磁粉探伤仪是一种能够检测金属表面及近表面缺陷的非损伤性测试仪器。
其利用磁性材料在被测物表面上形成磁场，通过观察磁荧光粉的分布情况来判断被测物表面是否存在裂缝、夹杂等缺陷。
磁粉探伤仪需与磁性材料、荧光粉等配合使用，可对铸造、锻造、焊接以及机械元件等各种金属制品进行检测。
磁粉检测的灵敏度与实际应用场景有关，常有以下几种标准：
1.常规探伤标准：钢制零件表面缺陷长度大于等于0.5mm，深度大于等于0.1mm的缺陷都应能够检测到。
2.高灵敏度探伤标准：钢制零件表面缺陷长度大于等于0.3mm，深度大于等于0.05mm的缺陷都应能够检测到。
在实际应用中，磁粉探伤仪可用于检测的金属材料包括铁、镍、钴及其合金等，而不适用于非金属材料。
其检测范围广泛，包括铸造件、锻造件、焊接接头、轴承、齿轮及机械元件等各种金属构件。
常用磁粉探伤仪规格型号大全
常用磁粉探伤仪型号大全常用磁粉探伤仪主要产品有：便携式磁粉探伤仪、移动式磁粉探伤仪、交流磁粉探伤仪、交直流磁粉探伤仪、多用磁粉探伤仪、旋转磁场探伤仪、马蹄式磁轭探伤仪等，配置紫外线探伤灯可以对零件进行荧光磁粉检测。
一、产品全称：CJE-2A马蹄式电磁轭磁粉探伤仪CJE-2A磁粉探伤仪，是属于单功能便携式磁粉探伤仪，随机选配A型或D型探头，其性价比高。
技术指标：1、输入电压：AC220V±10%V2、输出电压：AC36V3、输出电流：＞10A4、提升力：大于5.5kg(约55N)5、暂载率：50%6、A型电磁轭磁极间距：0-255mmD型马蹄式磁极间距：0-160mmO磁环式磁极间距：Φ150mm1800AT（三种探头通用，随机选配）7、探伤灵敏度：A型2#试片显示清晰8、主机外形尺寸：280×135×190mm9、重量：8.5kg二、产品全称：CEE-1交直流电磁轭探伤仪CEE-1交直流磁粉探伤仪是小型便携式无损检测专用仪器，具有交直流两种输出功能。
直流输出探伤时其提升力及探伤深度远大于交流，但交流的优点是近表面的检测好于直流探伤，这款是交直流磁粉探伤仪中性价比最好的一种，随机选配A或D型探头一只。
技术指标：1、输入电压：AC220V±10%V50Hz2、输出电压：AC36V3、输出电流：＞8-15A4、提升力：AC大于6kg DC17kg5、暂载率：50%6、A型电磁轭磁极间距：0-255mmD型马蹄式磁极间距：0-160mm（二种探头通用，随机选配）7、探伤灵敏度：A型2#试片显示清晰8、主机外形尺寸：280×135×190mm（长×高×宽）9、重量：8.5kgCXX-3B旋转磁场磁粉探伤仪只具有旋转磁场探伤单功能，是一款性价比高的专用探伤仪器，锅炉行业及压力容器行业用的较多。
随机配E型探头。
技术指标：1、提升力：不带活关节：17kg(探头端面与被探工件表面间隙小于1.5mm)2、探头极距：125mm3、探头工作电压：36V4、灵敏度：可清晰显示（30/100）A型标准试片上的人工刻槽5、输出电压：220V,50Hz6、外形尺寸：135（宽）×280（深）×190mm（高）7、重量：8.5kg四、产品全称：CDX-3多用磁粉探伤仪CDX-3多用磁粉探伤仪，是属于多功能多用磁粉探伤仪，具有磁轭磁粉探伤仪，旋转磁场磁粉探伤仪的全部功能。
磁粉探伤仪的原理及分类介绍
磁粉探伤仪的原理及分类介绍原理磁粉探伤仪是利用铁磁材料存在的磁性特性对材料的缺陷进行检测的设备。
在工作时，首先在被检测材料表面施加一个磁场，然后通过将铁磁材料散布在表面上，随后在缺陷位置施加磁荷来吸附磁粉，形成磁粉团进行观察和检测。
磁粉探伤仪的原理基于磁学和材料科学，它的检测原理主要包括磁感线、磁滞回线、剩磁、涡流、化学等，具体功能如下：•磁场功能：在实现控制磁场的基础上，磁粉能够弥散在整个被检测对象的表面，有效探查缺陷；•磁干扰：被检测物品在磁场作用下产生的基本磁性特性，包括剩磁、磁滞回线和涡流等，能够判断缺陷，改善测试结果的准确性；•磁阻抗变化：被检测物品的磁性发生变化时，引起探伤器内部产生电信号，通过此信号来判断被检测物品的磁性状态。
分类磁粉探伤仪按使用领域，可以分为工业用和航空航天用两大类。
工业用磁粉探伤仪工业用磁粉探伤仪是最为广泛使用的一种，主要用于金属制品的质量检测、产品缺陷分析和故障预防，如管道、纵缝、横缝、轮轴、地轨道等金属制品的缺陷检测和维修等。
根据其工作原理和使用环境，可以分为以下几类：•手持式磁粉探伤仪：适用于颗粒物较大、结构简单的检验，能够提高生产效率，减少劳动力和检测成本；•框架式磁粉探伤仪：适用于较为复杂的大型构件，具有定位精度高、涵盖范围广、检测效果好的特点；•机动式磁粉探伤仪：适用于大型、重工业领域，可以灵活移动，检测数据准确度高，可形成复杂缺陷识别图像；•导管式磁粉探伤仪：适用于管道的缺陷检测，可形成具有浮雕效果的缺陷图像，易于判断，是高效的管道通信的保障。
航空航天用磁粉探伤仪航空航天用磁粉探伤仪是一种高性能探测设备，主要适用于飞行器、航天器或其他空中设备的缺陷检测，需要通过检测准确、速度快、成果可靠的特性，确保航空航天工程的设计和安全。
主要产品类型包括：•飞机发动机转子、涡轮盘的检测设备；•航空航天设备的附件检测设备；•航空涡轮发动机的轴承检测设备。
结束语磁粉探伤仪作为一种重要的检测设备，可以针对不同领域的需求，使用不同分类的设备。
磁粉探伤机技术参数
磁粉探伤机技术参数
磁粉探伤机是利用磁场、电流和颗粒等原理检测金属表面缺陷的一种非破坏性检测仪器。
它广泛应用于工业制造、交通运输、核电工程等领域，可检测缺陷类型包括裂纹、夹杂、疲劳、腐蚀等。
磁粉探伤机的技术参数主要包括以下几个方面：
1. 磁场强度：磁粉探伤机必须具有一定强度的磁场，才能吸附磁性颗粒，对缺陷进
行有效检测。
磁场强度的单位是特斯拉（T）或高斯（G），一般要求磁场强度在0.3T以上。
2. 电流：通过金属试件的电导率，磁粉探伤机产生电流，形成磁场。
电流大小直接
影响磁粉探伤机的检测灵敏度和精准度。
电流的单位是安培（A）或毫安（mA），一般要求电流的大小根据试件的要求进行调整，最大不得超过规定范围。
3. 裂纹检测深度：磁粉探伤机的磁场可检测缺陷的深度，裂纹检测深度直接影响着
探伤的灵敏度和效果。
通常要求裂纹检测深度在试件厚度的70%以上。
4. 外形尺寸：磁粉探伤机的外形尺寸一般有标准型和便携型，便于操作和放置。
尺
寸大小直接影响检测区域的大小和灵活度，一般要求体积小、重量轻、易携带。
5. 检测环境：磁粉探伤机操作环境对检测结果具有重要影响。
要求操作环境应干燥、洁净，有良好的照明和通风条件。
6. 自动化程度：随着科技的不断发展，磁粉探伤机的自动化程度不断提高，可以实
现拍照、数据存储、报警等功能，大大提高了检测的效率和精度。
一般要求探伤机具有高
度自动化的功能。
便携式磁粉探伤机安全操作及保养规程
便携式磁粉探伤机安全操作及保养规程便携式磁粉探伤机是一种常见的检测设备，这种设备可以通过磁力作用和磁粉的反应来检测目标物体表面或内部的缺陷。
但是，在使用过程中，如果不遵守正确的操作步骤和保养规程，可能会导致设备的损坏和人身安全事故的发生。
因此，本文将介绍便携式磁粉探伤机的安全操作和保养规程。
一、安全操作规程1. 准备工作在使用便携式磁粉探伤机之前，必须进行以下准备工作：•检查设备是否正常：确认设备的外观和电气线路是否完好无损，检查各部件的连接是否紧密稳固，确认磁化电路是否正常。
•检查工作环境：确认工作环境是否安全、干净、通风良好，禁止在易燃易爆和有害气体的位置使用设备。
•选择合适的工作方式：根据要检测的物体的尺寸、形状和检测要求，选择合适的工作方式（如浸泡法、喷涂法、干磁粉法等）。
2. 操作步骤正确的操作步骤可以保障工作的效率和安全，如下：1.将设备连接到电源，并按照说明书设置合适的操作模式和参数。
2.将探测头和磁化线圈接头插入磁化线圈底座上的插座，确认连接是否牢固。
3.根据不同的工作方式，将磁粉均匀地涂在被检测物体的表面。
注意，涂层应该均匀、薄且无错位。
4.将探测头置于被检测物体的表面上，对物体进行磁化。
5.检测目标物体的表面，观察磁粉是否受到磁化并是否出现缺陷。
6.在检测完之后，关闭设备电源，并进行相应的后续工作（如清洁和保养）。
3. 安全注意事项在使用便携式磁粉探伤机时，需要注意以下安全事项：1.在使用设备之前，一定要仔细阅读操作说明书。
2.操作设备时应配戴相应的防护设施（如手套、护目镜等）。
3.在清洁设备以及更换磁粉时，要注意避免磁粉进入身体、眼睛或口腔。
4.禁止将设备放置于水中或受到湿度过高的环境，以免损坏设备。
5.在检测时，必须确保人员不得直接接触被检测物体，并将设备放置在安全的位置，以免产生伤害。
二、保养规程正确的设备保养可以延长设备的使用寿命和确保设备的准确性，因此需要定期进行设备的保养和维护。
2024便携式磁轭探伤仪十大品牌及厂家
排 欧谱OUPU
中国
2 PARKER
美国
3 赛福
中国
4 宏亮
中国
5 中凯
中国
6 锦达
中国
7 京都
韩国
8 科达
中国
9 旭日
中国
10 佳星
中国
OU5300 DA400 JY-II CDX-III
CJW-2000 CDG-2000
MP-A2D CZQ-12500
CY-1000 CJW—4000A
便携式磁轭探伤仪十大品牌及厂家
目前市场上什么牌子的便携式磁轭探伤仪好、哪个是便携式磁轭探伤仪厂 家？便携式磁轭探伤仪哪个品牌质量好？请参阅中国无损检测网整理十大便携 式磁轭探伤仪品牌榜中榜。便携式磁轭探伤仪又叫表面磁粉探伤仪、便携式磁 粉探伤仪、焊缝磁粉探伤仪、手持式磁粉探伤仪、金属磁粉探伤仪、无损磁粉 探伤仪等多种名称。本便携式磁轭探伤仪排名是根据中国市场销售品牌中筛选 出来，根据市场占有率、品牌知名度、用户口碑、质量保障、售后服务五大要 素进行排名评选，本排名不代表任何官方立场，仅供参考。
磁粉检测设备器材.
国产的这类电磁轭有不同的系列产品（CEY、CDX和CJE 系列），结构简单，重量只有几公斤，工作性能可靠。 如CYE-1型电磁轭，交直流两用，重量约2kg，极间距 可调范围50-200mm，工作电压交流为36V，直流为20V。 设备采用可控硅调压，交流提升力0-12kgf，直流提升 力0-48 kgf。
高 超高纯低碳
纯铁
中
w(c)<0.03%,
Hc<80A/m
经退火处理 低
型号中的分子数值表示人工槽深度，分母为试片厚度。 试片分高中低三种灵敏度，其型号中分子越小，则要求 能显示磁痕的有效磁场强度越高，使用时，应根据检测 要求选取相应的灵敏度试片。但此灵敏度不代表实际能 检出缺陷的大小。
A型标准试片形状和尺寸如图所示，在试片中央有圆形和 十字型人工刻槽（其实A型试片的刻槽就是一个圆形加一 个十字形，全都在一个试片里，书中的画成2个圆只是为 了方便标注。）
B型对比度试件 使用B型试件采用穿棒连续法，在试件圆柱面上喷 洒磁悬液，根据人工孔的磁痕显示情况检查和评价探 伤装置、磁粉和磁悬液的综合性能。使用时要避免中 心导体和B型试件的偏心，因为偏心会产生试件表面磁 场不均，给检验结果带来误差。
标准试片的使用
① 试片只适用于连接法检测，不适用于磁法检验。 ② 使用试片前应用溶剂清洗防锈油。如果工件表面
局限性： 检测的最大截面受磁化电流和夹头中心高 限制，检测长度受最大夹头间距限制。
（2）移动式磁粉探伤机
在大量的应用中，常会出现被检工件不能搬运送检的情 况，为此，一种可移动的、并能提供较大磁化电流的检 测装置—移动式磁粉探伤机可适用于这种情况。这种设 备可借助小车等运输工具在工作场地自由移动，体积、 重量都远小于固定式设备，有良好的机动性和适应性。
磁粉探伤机检测
磁粉探伤机检测磁粉探伤机是一种非常常用的无损探伤设备，可以用于检测各种金属制品或构件的表面和内部缺陷。
它利用磁场引起物体表面磁粉的吸附特性，来检测工件的缺陷和表面裂纹等情况。
在机械、铁路、航空航天和核能等行业中得到广泛的应用。
工作原理磁粉探伤机主要由电源、磁极、控制器、磁粉喷枪、磁粉仓、气嘴等各种部件组成。
它的工作原理是基于法拉第电磁感应定律，通过改变工件的磁性来产生磁场变化，从而检测出缺陷。
磁粉探伤机的工作流程如下：1.将磁幕和紫外灯拆卸后，用磁粉喷射仪将吸附在工件表面的磁粉清洗干净。
2.将工件放置在磁极上，并在上面加上适当的磁通密度，使工件表面上的磁粉呈现出明显的痕迹。
3.通过观察磁粉呈现的颜色、形状和排列等特征来检测工件表面可能存在的裂纹等缺陷。
4.根据磁粉呈现的特征来确定缺陷的大小、深度和性质，并决定是否需要进一步的检测工作。
应用领域磁粉探伤机广泛应用于机械制造、航空、铁路、冶金、钢铁、核能等行业。
具体而言，它可以用于检测各种金属制品或构件的裂纹、铸件缺陷、焊缝疵点、轴承和齿轮等部件的缺陷、金属材料以及塑料材料的缺陷等情况。
在工业生产中，磁粉探伤机可以帮助制造商在产品质量控制方面更加严格，从而减少不必要的损失和延误。
此外，磁粉探伤机还可以帮助维护人员及时发现设备的缺陷并及时处理，保障安全生产。
设备维护磁粉探伤机是一种高精度的检测设备，因此需要进行定期的养护和维护，以确保其工作的稳定性和可靠性。
具体而言，维护工作包括以下几个方面：1.定期对设备进行清洁和除锈，保持设备干净整洁；2.定期检查设备的各种部件，如电源、气嘴、喷嘴等，确保其正常工作；3.定期更换设备的备件，如磁粉仓、磁粉喷嘴等。
此外，操作人员还需要具备一定的检测技能和知识，以确保安全地操作和维护设备。
总结磁粉探伤机是一种非常常用的无损探伤设备，工作原理是基于法拉第电磁感应定律，通过改变工件的磁性来产生磁场变化，从而检测出缺陷。
它在机械、铁路、航空航天和核能等行业中得到广泛的应用，可以用于检测各种金属制品或构件的裂纹、铸件缺陷、焊缝疵点、轴承和齿轮等部件的缺陷、金属材料以及塑料材料的缺陷等情况。
