机床夹具课程期末考试试题一、单选题（每题2分，共20分）1. 机床夹具的主要功能是（）。

A. 定位工件B. 加工工件C. 固定工件D. 测量工件2. 夹具的定位元件通常采用（）。

A. 固定式B. 可调式C. 旋转式D. 移动式3. 夹具的夹紧力应（）。

A. 尽可能大B. 尽可能小C. 适中D. 根据工件材料而定4. 夹具设计时，应优先考虑（）。

A. 夹具的复杂性B. 夹具的成本C. 操作的便利性D. 工件的加工精度5. 夹具的定位精度主要取决于（）。

A. 工件的尺寸B. 夹具的刚性C. 定位元件的精度D. 操作者的技能6. 夹具的夹紧机构应满足（）。

A. 快速夹紧B. 快速松开C. 夹紧力均匀D. 所有选项7. 夹具的重复定位精度是指（）。

A. 工件在夹具中的位置精度B. 工件在夹具中的角度精度C. 工件在夹具中的重复安装精度D. 工件在夹具中的尺寸精度8. 夹具设计时，应考虑（）。

A. 工件的形状B. 工件的材料C. 工件的加工要求D. 所有选项9. 夹具的刚性主要取决于（）。

A. 夹具的材料B. 夹具的结构C. 夹具的尺寸D. 所有选项10. 夹具的夹紧力过大会导致（）。

A. 工件变形B. 夹具损坏C. 夹紧机构失效D. 工件表面损伤二、判断题（每题2分，共20分）1. 夹具设计时，应尽可能减少夹具的重量。

（）2. 夹具的定位元件和夹紧元件可以是同一元件。

（）3. 夹具的夹紧力越大，工件的加工精度越高。

（）4. 夹具设计时，应优先考虑夹具的加工精度。

（）5. 夹具的重复定位精度与夹具的刚性无关。

（）6. 夹具的夹紧机构应能够快速松开工件。

（）7. 夹具的定位精度主要取决于定位元件的精度。

（）8. 夹具设计时，应考虑工件的加工要求和操作的便利性。

（）9. 夹具的刚性主要取决于夹具的材料和结构。

（）10. 夹具的夹紧力过大不会导致工件变形。

（）三、简答题（每题10分，共30分）1. 简述夹具在机械加工中的作用。

机床夹具练习题

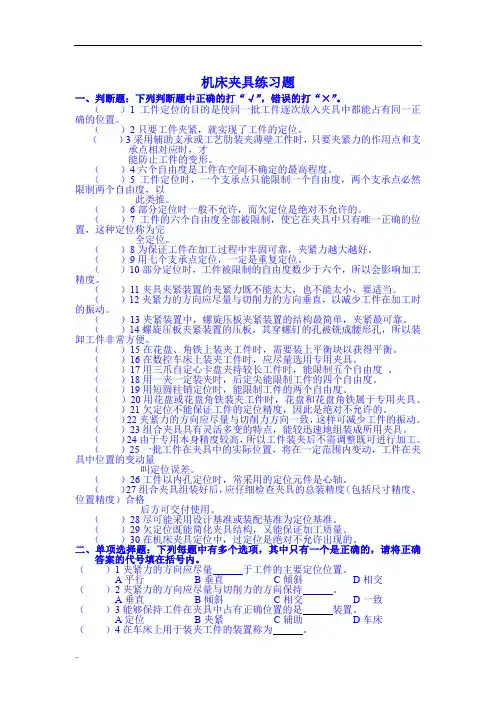

机床夹具练习题一、判断题：下列判断题中正确的打“√”，错误的打“×”。

（）1工件定位的目的是使同一批工件逐次放入夹具中都能占有同一正确的位置。

（）2只要工件夹紧，就实现了工件的定位。

（）3采用辅助支承或工艺肋装夹薄壁工件时，只要夹紧力的作用点和支承点相对应时，才能防止工件的变形。

（）4六个自由度是工件在空间不确定的最高程度。

（）5工件定位时，一个支承点只能限制一个自由度，两个支承点必然限制两个自由度，以此类推。

（）6部分定位时一般不允许，而欠定位是绝对不允许的。

（）7工件的六个自由度全部被限制，使它在夹具中只有唯一正确的位置，这种定位称为完全定位。

（）8为保证工件在加工过程中牢固可靠，夹紧力越大越好。

（）9用七个支承点定位，一定是重复定位。

（）10部分定位时，工件被限制的自由度数少于六个，所以会影响加工精度。

（）11夹具夹紧装置的夹紧力既不能太大，也不能太小，要适当。

（）12夹紧力的方向应尽量与切削力的方向垂直，以减少工件在加工时的振动。

（）13夹紧装置中，螺旋压板夹紧装置的结构最简单，夹紧最可靠。

（）14螺旋压板夹紧装置的压板，其穿螺钉的孔被铣成腰形孔，所以装卸工件非常方便。

（）15在花盘、角铁上装夹工件时，需要装上平衡块以获得平衡。

（）16在数控车床上装夹工件时，应尽量选用专用夹具。

（）17用三爪自定心卡盘夹持较长工件时，能限制五个自由度。

（）18用一夹一定装夹时，后定尖能限制工件的四个自由度。

（）19用短圆柱销定位时，能限制工件的两个自由度。

（）20用花盘或花盘角铁装夹工件时，花盘和花盘角铁属于专用夹具。

（）21欠定位不能保证工件的定位精度，因此是绝对不允许的。

（）22夹紧力的方向应尽量与切削力方向一致，这样可减少工件的振动。

（）23组合夹具具有灵活多变的特点，能较迅速地组装成所用夹具。

（）24由于专用本身精度较高，所以工件装夹后不需调整既可进行加工。

（）25一批工件在夹具中的实际位置，将在一定范围内变动，工件在夹具中位置的变动量叫定位误差。

机床夹具设计--试题8

《机床夹具设计》试卷一、填空题:（39分）1.按使用特点，夹具可分为_________、___________、___________、_________、___________。

2.工件以圆柱孔表面定位时，常用定位元件有_______、__________、_______、_______四种。

3.夹具夹紧装置的结构由_________、_________两部分组成。

4.基本夹紧机构包括_________ 、___________和__________。

5.根据结构特点钻模可分为_______、_____、_____、_____、__________、_______等。

6.按支架在镗模上的布置形式，镗模可分为__________、__________、_________三种。

7.常用的钻模板有_________、_________、___________三种。

8.夹具分度装置一般由________、________、_______、________四部分组成。

9.安装在车床主轴上的专用夹具通常可分为_____、____、______、_____、_____、____等。

10.按铣削时的进给方式，可将铣床夹具分为__________、__________、_________三种。

二、选择填空题：（10分）1.按加工要求，应限制的自由度没有被限制的定位方式称为_______。

A．完全定位 B．不完全定位 C．欠定位2.不起定位作用的支承是______。

A．自位支承 B．调节支承 C．辅助支承3.当工件以外圆柱表面定位时，_______是用的最多的定位元件。

A．V形块 B．半圆套 C．定位套4.夹具总图上直接影响工件加工精度的尺寸或位置公差取相应工件尺寸或位置公差的_________。

A．1/2--1/5 B．1/3—1/6 C．1—1/25.适用于单一钻孔工序和小批生产的钻套是______。

A．固定钻套 B．可换钻套 C．快换钻套6.铣床夹具_____型定位键适用与定位精度要求不高的场合。

机床夹具设计练习题

第二章机床夹具设计练习题(总7页) --本页仅作预览文档封面，使用时请删除本页--11 分析以下定位情况，各元件限制哪几个自由度属何种定位若有问题如何改进题11附图12 根据六点定位原理分析下列各定位方案中各个定位元件所消除的自由度。

题12附图13 在下列一面两销定位中区分正确与错误。

若为错误，会带来什么不良后果题13附图14 采用调整法大批量生产下列零件的指定工序时，试合理选定其定位基准，并确定采用什么定位元件，此元件限制零件的哪几个自由度？（1）在车床上加工中孔d及E面。

（2）在立式组合钻床上加工盘形零件的2-φ15孔。

15 零件定位情况如图所示，本工序铣平面C，要求保证尺寸A，且要求C面垂直于B面。

试分析：题14附图（1）每个定位元件各限制哪几个自由度？（2）属何种定位定位是否合理若不合理如何修改题15附图16 如图所示为连杆及圆盘铸件中孔加工的定位方案。

铸件两端面均已加工过，表面未加工。

试分析各定位方案中，各个定位元件所消除的自由度。

如果属于过定位，请指出可能出现什么不良后果，并提出改进方案。

题16附图17 根据六点定位原理，试分析图中各定位方案中各个定位元件所消除的自由度。

如果属于过定位或欠定位，请指出可能出现不良后果，并提出改进方案。

(e) ( f)题17附图18 加工连杆大头孔的定位如下，试根据六点定位原理分析各定位元件限制的自由度。

题18附图题19附图19 有一批直径为d±δd/2的轴类毛坯件，欲在两面同时打中心孔，其定位方案如图试计算加工后中心孔与外圆可能出现的最大同轴度误差。

并确定最佳定位方案。

20 有一批套类工件铣键槽，定位方案如图。

计算各定位方案中尺寸H1、H2、H3的定位误差。

（1）在可涨心轴上定位。

（2）在处于垂直位置的刚性心轴上间隙定位（心轴直径d 公差Td1～Td2 ）（3）在处于水平位置的刚性心轴上具有间隙定位。

题20附图21、试分析下列各定位情况下尺寸A的定位误差。

机床夹具模块一测试题

单元测试题（一）班级_______________姓名_______________分数________________一、填空题1、定位是使工件在夹具中占有____________位置的动作过程。

2、夹紧是能使工件在加工过程中始终保持其定位位置____________的动作过程。

3、工件的_________、_________和夹具的_________是研究机床夹具的三大主要问题。

4、机床夹具的组成_____________、_____________、_____________、_____________、_____________、_____________。

5、工件在工位上位置不确定______、______、______、_______、_______、______。

6、一般地说，一个定位点只能限制工件的__________不确定度，因此，工件在夹具中定位时，所用定位点的总数目，不应超过__________。

7、定位支承点与工件定位基准面始终保持_________，才能起到限制不确定度的作用。

8、分析定位支承点的定位作用时，不考虑_________的影响。

使工件在外力作用下不能运动，要靠_______装置来完成。

9、定位元件的定位长度由长改短，就可能消除对_________不确定度的限制作用。

10、由于各类心轴以较长轴向尺寸与工件相接触，所以一般理解为____________定位，提供____________约束。

11、在平面长销定位中，当工件以端面作为第一定位基准时，把_______改为________。

12、两定位销中心距的基本尺寸应等于工件两定位孔距的_____________。

13、工序基准是工件制造过程中的各道加工工序对本工序加工精度要求的_________，它与设计基准不同，设计基准是工件_________加工结果的精度要求依据。

14、工件在夹具中定位的基准重合原则是指：工件的定位基准应尽量选择在_________上，也就是尽量要使工件的定位基准与本工序的工序基准__________。

机床夹具试题及答案

机床夹具试题及答案一、填空题1、机床夹具的基本组成是________、________和________。

2.设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：__、_______、_______。

3.4.5.6.7.和8.9.个自由度。

菱形销可限制_个V10.____________二、选择题1.机床上的卡盘，中心架等属于（___）夹具。

A．通用B.专用C.组合2.重复限制自由度的定位现象称之为(____)。

A.完全定位B.欠定位C.不完全定位D.过定位3.夹紧中确定夹紧力大小时，最好状况是力（____）。

A．尽可能的大B.尽可能的小C.大小应适当4、在夹具中，用一个平面对工件进行定位，可限制工件的（_____）自由度。

A．两个B.三个C.四个5、决定某种定位方法属几点定位，主要根据（____）。

?A、有几个支承点与工件接触B、工件被消除了几个自由度C、工件需要消除几个自由D、夹具采用几个定位元件6.确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（__）基准面。

A、主要定位B、辅助定位C、止推定位7、用三个不在一条直线上的支承点对工件的平面进行定位，能消除其（____）AC8910三、1.（）三爪自定心卡盘是通用夹具。

2、（）工件定位时，被消除的自由度少于六个，但完全能满足加工要求的定位称不完全定位。

3、（）工件以其经过加工的平面，在夹具的四个支承块上定位，属于四点定位。

4、（）辅助装置是夹具中的一些可有可无的附属装置。

5、（）组合夹具是由一套完全标准化的元件，根据工件的加工要求拼装成的不同结构和用途的夹具。

6、（）一般在没有加工尺寸要求及位置精度要求的方向上，允许工件存在自由度，所以在此方向上可以不进行定位。

7、（）采用一夹一顶加工轴类零件，只限制六个自由度，这种定位属于完全定89、（）工件定位时，若定位基准与工序基准重合，就10四、1、2312、台阶端面B限制哪几个自由度？3、该工件的定位方法属于哪种定位？4、该工件的定位方法有什么缺陷？如何解决？答案：1.定位装置夹紧装置夹具体2.大小方向作用点3.力源中间传力夹紧元件4.基准位移误差基准不重合5.斜楔螺旋偏心铰链6.基准位移误差和基准不重合7.8.欠10.定位1234、缺陷是：由于工件的端面与孔的轴心线存在垂直度误差，夹紧时，会使心轴或工件变形影响加工精度。

机床夹具练习题答案

机床夹具练习题答案一、选择题1. 机床夹具的主要作用是什么？- A. 固定工件- B. 提高加工效率- C. 保证加工精度- D. 所有以上答案：D2. 以下哪个不是夹具的分类？- A. 通用夹具- B. 专用夹具- C. 组合夹具- D. 手动夹具答案：D3. 工件夹紧时，应遵循什么原则？- A. 夹紧力要大- B. 夹紧位置要准确- C. 避免夹紧力过大导致工件变形- D. 夹紧位置要随意答案：C二、判断题1. 工件在夹具中的位置可以通过夹具的调整来保证。

- 答案：√2. 夹具的刚性越低，工件的加工精度越高。

- 答案：×3. 使用夹具可以减少工件的装夹次数，提高加工效率。

- 答案：√三、简答题1. 简述三爪自定心卡盘的工作原理。

- 答案：三爪自定心卡盘通过三个可调节的爪子来夹紧工件。

当工件放入卡盘中心时，三个爪子会自动调整位置，以适应工件的形状，实现自定心夹紧。

2. 描述一下使用快速夹具的优点。

- 答案：快速夹具的优点包括简化装夹过程，减少装夹时间，提高工作效率；同时，由于装夹速度快，可以减少因装夹不当造成的工件损伤。

四、计算题1. 如果一个工件需要在夹具中保持0.01mm的精度，夹具的刚性至少应该是多少？- 答案：根据夹紧力和工件材料的性质，夹具的刚性至少应为工件所需保持精度的10倍，即至少0.1mm。

五、案例分析题1. 假设你是一名机械加工工程师，你将如何选择合适的夹具来加工一个直径为200mm，长度为500mm的圆柱形工件？- 答案：首先，根据工件的尺寸和形状，选择一个适合圆柱形工件的夹具，如三爪自定心卡盘或四爪独立卡盘。

考虑到加工的精度要求，应选择具有足够刚性和稳定性的夹具。

同时，考虑到加工效率，可以选择带有快速夹紧释放机制的夹具。

请注意，以上答案仅为示例，具体情况需要根据实际加工要求和机床条件进行选择和调整。

机床夹具设计机床夹具设计试卷(练习题库)(2023版)

机床夹具设计机床夹具设计试卷(练习题库)1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为（）和（）两种。

4、夹紧装置主要由（）；（）；（）三部分组成。

5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。

6、轴类零件一般采用（）作为定位基面。

7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。

8、工件的某个自由度被重复限制称（）（重复定位）。

9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。

这在加工中是不允许的。

10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。

11、（）用来限制工件的自由度。

（）用来提高工件的装夹刚度和稳定性，不起定位作用。

12、定位销的种类有（）、（）。

13、钻模板的分类有（）、（）、（）、（）。

14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。

15、斜锲夹紧机构的结构特点（）、（）、（）、（）。

16、找正法装夹工件时，工件正确位置的获得是通过（）达到的，夹具只起到（）的作用。

17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。

18、对刀的方法包括（）、（）和（）三种。

19、分度精度取决于（）的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。

20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。

21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。

22、机床夹具设计主要研究的是（）夹具的设计。

23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。

24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。

(整理版)机床夹具设计试题4

《机床夹具设计》试卷一、填空题:(10分)1.在常用的三种基本夹紧机构中，手动夹紧中用得最多的是（）机构，动作最快的是（）机构。

2.工件装夹的实质是在机床上对工件进行（）和（）。

3.铣床夹具一般用（）来确定其在机床上的位置。

4.固定长V形块定位时能限制工件（）个自由度。

5.径向尺寸较大的车床夹具，一般通过（）与车床主轴连接。

6.夹具精度分析的误差不等式为（）。

7.一个自位支承与工件有三点接触，它限制工件的（）自由度。

8.绘制总装图时，最好按（）的位置布置主视图。

二、选择填空题：（25分）1.夹具设计中夹紧装置夹紧力的作用点应尽量( )工件要加工的部位。

A. 远离B. 靠近C. 远、近皆可2．由一套预先制造好的，具有各种不同结构形状、不同规格尺寸的标准元件和合件所组成的夹具是( )。

A．组合夹具 B．随行夹具 C．通用夹具3．活动窄V形块限制工件的自由度数为( )。

A．0个 B．1个 C．2个 D.3个4．确定工件在夹具中的位置是( )。

A．定位元件 B. 夹紧元件 C.对刀-导向元件5．在外加工作用力一定时，欲增大斜楔产生的作用力，可采用( )。

A．增大楔角 B．减小楔角 C．零楔角 D．楔角不变6．加工小型工件分布在不同表面上的孔宜采用（）。

A．固定式钻模 B．回转式钻模 C.翻转式钻模 D.滑柱式钻模7. 只有在（）精度很高时，重复定位才允许采用，且有利于增加工件的刚度。

A. 设计基准和定位元件B. 定位基准和定位元件C. 工序基准和定位元件8. 能满足加工要求，限制的自由度数少于6个的定位方式称为_____。

A．完全定位 B．不完全定位 C．欠定位9．工艺性好，能容易成形，刚性和抗振性好的夹具体毛坯是( )。

A．铸件 B．锻件 C.焊接件10．夹紧力的作用方向应朝向_________。

A．主要限位面 B．切削力方向 C.进给力方向11．万能分度头属于。

A.通用夹具B. 专用夹具C.可调夹具12．定向精度要求高的铣床夹具，宜采用____的办法来确定夹具在机床上的安装位置。
