机床夹具完整
机床夹具概述
第一节
机床夹具概述
4)加工中需先试切一段行程，测量尺寸， 根据测量结果再调整铣刀的相对位置， 直至达到要求为止。 5)每加工一个工件均重复上述步骤。 • 这种装夹方法不但费工费时，而且加工 出一批工件的加工误差分散范围较大。
第一节
机床夹具概述
采用夹具装夹方法，不需要进行划线就可把工件 直接放入夹具中去。工件的A面支承在两支承板2 上；B面支承在两齿纹顶 支承钉3上；端面靠在支 承钉4上，这样就确定了 工件在夹具中的位置， 然后旋紧螺母9通过压板 8把工件夹紧，完成了工 件的装夹过程。下一工 件进行加工时，夹具在 机床上的位置不动，只 需松开螺母9进行装卸工 件即可。
第一节
机床夹具概述
3.夹具的两个齿纹顶支承钉3的支承工作面 与两定位键侧面保持平行，也就使支承钉 3的支承工作面与铣 床纵向进给方向平行。 4.由于工件以B面与两 支承钉3的支承工作 面相接触，因而最终 保证了铣出的槽的侧 面与工件B面平行。
第一节
机床夹具概述
对尺寸精度的保证 1.夹具上装有对刀块5，利用对刀塞尺10塞入对刀 块工作面与立铣刀切削刃之间来确定铣刀相对夹 具的位置，此时可相应 横向调整铣床工作台的 位置和垂直升降工作台 来达到刀具相对对刀块 的正确位置。 2.由于对刀块的两个工 作面与相应夹具定位支 承板2和齿纹顶支承钉3 的各自支承面已保证和 尺寸，因而最终保证铣 出槽子的a和b尺寸。
不对应特定的加工对象，适用范 围宽，通过适当的调整或更换夹 通用可调 具上的个别元件，即可用于加工 夹具 形状、尺寸和加工工艺相似的多 种工件。 专为某一组零件的成组加工而设 计，加工对象明确,针对性强。 成组夹具 通过调整可适应多种工艺及加工 形状、尺寸。
第一节
机床夹具概述
机床夹具课程设计说明书(完整版)
定位（对称度）= 位置+ 不重=0+0.03=0.03mm
因 定位（对称度）值小于工序位置精度要求的公差值（0.1mm）的 ，故能满足工序加工要求。
4.导引方案设计：
对此方案，我们采用每加工一批工件，只安装调整一次夹具，通过试切数个工件来对刀的，此种方案对导引方案的要求很高，如右图所示：
3.1计算定பைடு நூலகம்误差：
现选取工件上两孔与两定位销的配合均为H7/g6，则圆柱销的直径尺寸为Φ12 mm,菱形销的圆弧部分直径尺寸为Φ27 mm，b=5mm,B=d-3=24mm。圆柱销与菱形销之间的中心距为48±0.03 mm。
工件在夹具中定位产生的定位误差，其值应控制在工件相对尺寸或位置公差的 ～ ，为此需对每一项工序加工要求逐一进行分析。
夹紧力：由于工作状态原因，切削力与夹紧力在空间上是相互垂直的。螺母提供的夹紧力足以夹紧，故无须验算。
6.其它装置设计：
铣床夹具依靠夹具体底面和定向键侧面与机床工作台上平面及T型槽相连接，以保证定位元件对工作台和导轨具有正确的相对位置。为了减小安装时的偏斜角 的误差，安装定向键时应当使它们靠向T型槽的同一侧。
方案二：如下图所示
可以选择孔O1及O2为第二和第三定位基准，通过图中所示的固定式圆柱 销及菱形销实现定位。
经分析，第一种方案以圆柱和V形块组合定位时，要受到外圆加工精度的影响，由于外圆表面系毛坯铸件不能保证工件的加工要求，加上V形块比较薄且夹住工件一边，不易夹紧。所以采用第二种方案，即以孔O1及O2为第二和第三定位基准，对两孔采用固定式圆柱销及菱形销定位，此方案实现了工件的完全定位，无重复定位，方案可取。
机床夹具概述..
• (2) 定位套 • 一般适用于精基准定位，常与端面联合定位。 • 工件以外圆柱面定位，有时也可用半圆套或锥 套作定位元件。
• 3．工件以孔定位 • 定位方式的基本特点是：定位孔与定位元件之 间处于配合状态，并要求确保孔中心线与夹具 规定的轴线相重合。齿轮、连杆、套筒、盘盖 类零件常用圆柱孔定位。 • (1) 圆柱销 （图） • (2) 定位心轴 （图） • 心轴主要用于套筒类和空心盘类工件的车、铣、 磨及齿轮加工。 • (3) 圆锥销 （图a、b） • 工件以圆柱孔在圆锥销上定位
• (2)按通用化程度分
• ①通用夹具 • ②专用夹具
①通用夹具
概念： • 已经标准化的可加工一定范围内不同工件的 夹具，称为通用夹具。 特点： • 优点：适应性强，可用于装夹一定形状和尺 寸范围内的各种工件 。 • 缺点：夹具的精度不高，生产率也较低，且 较难装夹形状复杂的工件，故一般适用于单 件小批量生产中。
• 3．偏心夹紧 图 • 利用偏心件直接或间接夹紧工件的机构。 工作特点: 优点是操作方便，动作迅速，结构简单； 缺点是工作行程和夹紧力都小，自锁性不 如螺旋夹紧好，结构不耐振， 适用场合：适用于切削平稳且切削力不大 的场合，常用于手动夹紧机构。
三 数控加工常用夹具 （一） 数控加工夹具的特点
• ①、数控加工适用于多品种、中小批量生产，为 能装夹不同尺寸、不同形状的多品种工件，数控 加工的夹具应具有柔性，经过适当调整即可夹持 多种形状和尺寸的工件。 • ②、由机床解决对刀问题，由程序控制的准确的 定位精度，可实现夹具中的刀具导向功能，要求 具有定位和夹紧功能。 • ③、为适应数控加工的高效率，数控加工夹具应 尽可能使用气动、液压、电动等自动夹紧装置快 速夹紧，以缩短辅助时间。
机床夹具的基本组成
机床夹具的基本组成机床夹具是机械加工中不可或缺的工具，它通常由夹具底座、夹具卡盘、夹具底座定位孔、定位销、弹簧等组成。
下面我们来详细了解一下机床夹具的基本组成。
一、夹具底座夹具底座是机床夹具的主要部分之一，通常由底座本体、底座面、底座定位孔等组成。
底座本体通常采用铸铁或钢铸造，具有较高的刚度和稳定性。
底座面则是夹紧工件的部分，它通常采用平面或V 型面结构，以便更好地与工件接触。
底座定位孔的作用是为了定位夹具卡盘。
二、夹具卡盘夹具卡盘是机床夹具的主要功能部件，它通常由卡盘本体、卡盘爪、卡盘螺栓等组成。
卡盘本体采用铸造或锻造工艺，具有较高的刚度和稳定性。
卡盘爪则是夹紧工件的部分，它常用的类型有三爪卡盘、四爪卡盘、滚珠卡盘等。
卡盘螺栓用于将卡盘爪固定在卡盘本体上。
三、夹具底座定位孔夹具底座定位孔的作用是为夹具卡盘提供定位支撑，使夹具卡盘能够准确地定位在夹具底座上。
定位孔一般为直径为10-20mm的孔洞，需要与卡盘螺栓相匹配。
四、定位销定位销是机床夹具的重要组成部分，它通常用于工件的定位和夹紧。
定位销的材料多为优质合金钢，具有较高的硬度和耐磨性。
定位销的类型有圆柱销、方柱销、球锥销等。
五、弹簧弹簧是机床夹具的辅助部件，它通常用于夹具卡盘的夹紧和释放。
弹簧的材料多为优质弹簧钢，具有较高的弹性和耐腐蚀性。
弹簧的类型有压缩弹簧、拉伸弹簧等。
以上就是机床夹具的基本组成，它们共同作用，形成了机床夹具的完整结构。
不同类型的机床夹具在具体应用中会有所不同，但其基本组成结构是类似的。
机床夹具的结构设计和制造工艺的优化，对提高机械加工的精度和效率具有重要意义。
《机床夹具设计》机床夹具概述.pdf
模块1机床夹具概述【知识目标】机床夹具的基本概念；机床夹具的基本结构及其分类方法；机床夹具的发展方向。
【技能目标】掌握生产一线工件在机床夹具中的装夹方法；能够辨别生产一线常见的机床夹具类型；初步具备辨识常见机床夹具的能力。
用来固定加工对象，使其处于正确位置，以接受加工或检测的装置，统称为夹具。
它广泛地应用于机械制造过程中，如焊接过程中用于拼焊的焊接夹具，零件检验过程中用的检验夹具，装配过程中用的装配夹具，机械加工过程中用的机床夹具等，都属于这一范畴。
在金属切削机床上使用的夹具统称为机床夹具。
机床夹具就是在机床上用以装夹工件（和引导刀具）的一种装置，其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。
在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着零件加工的精度、劳动生产率和产品的制造成本等。
本模块所讲述的仅限于机床夹具，以后简称为夹具。
【任务描述】如图1-1所示为生产一线常见的钻床夹具示意图，试分析如何正确去使用该夹具。
图1-1生产一线常见的钻床夹具示意图1—钻模板；2—压紧螺母；3—压板；4—工件；5—长方形基础板；6—方形支撑；7—V型块【任务分析】图1-1是生产一线常见的钻床夹具示意图，要正确使用该夹具，必须明确该夹具的基本组成、工作原理、工作特性以及装夹方式。
要想进一步了解并认识此夹具的设计过程及其在生产中的作用，就要学习本模块的内容。
【任务引导】（1）该钻床夹具在生产中有什么作用？（2）该钻床夹具作为机床夹具的典型代表，其基本组成是什么？（3）便于认识和更好的使用机床夹具，如何对机床的夹具进行分类？（4）生产一线对机床夹具还有什么新的要求？（5）在生产实习时，应对常见机床夹具的基本结构及其分析有所认识。
【知识准备】学习情境 1.1机床夹具1.1.1机床夹具的基本概念工件在机床上进行加工时，为了保证其精度要求，工件的加工表面与刀具之间必须保持一定的位置关系。
机床夹具介绍(较全)
二、机床夹具介绍夹具最早出现在1787年，至今经历了三个发展阶段。
第一阶段表现为夹具与人的结合。
在工业发展初期。
机械制造的精度较低，机械产品工件的制造质量主要依赖劳动者个人的经验和手艺，而夹具仅仅作为加工工艺过程中的一种辅助工具；第二阶段是随着机床、汽车、飞机等制造业的发展，夹具的门类才逐步发展齐全。
夹具的定位、夹紧、导向（或对刀）元件的结构也日趋完善，逐渐发展成为系统的主要工艺装备之一；第三阶段，即近代由于世界科学技术的进步及社会生产力的迅速提高，夹具在系统中占据相当重要的地位。
这一阶段的主要特征表现为夹具与机床的紧密结合。
2.1夹具的现状几生产对其提出新的要求现代生产要求企业制造的产品品种经常更新换代，以适应市场激烈竞争，尽管国际生产研究协会的统计表明中不批，多品种生产的工件已占工件种类数的85%左右。
然而目前，一般企业习惯与采用传统的专用夹具，在一个具有只能感等生产的能力工厂中约拥有13000~15000套专用夹具。
另一方面，在多品种生产的企业中，约隔4年就要更新80%左右的专用夹具，而夹具的实际磨损量只有15%左右，特别最近年来柔性制造系统（FMS）、数控机床（NC），加工中心（MC）和成组加工（GT）等新技术被应用和推广，使中小批生产的生产率逐步趋近于大批量生产的水平。
综上所述，现代生产对夹具提出了如下新的要求：（1）能迅速方便地装备新产品的投产以缩短生产准备周期（2）能装夹一组相似性特征的工件（3）适用于精密加工的高精度的机床（4）适用于各种现代化制造技术的新型技术（5）采用液压汞站等为动力源的高效夹紧装置，进一步提高劳动生产率2.2现代夹具的发展发向现代夹具的发展方向表现为精密化、高效化、柔性化、标准化等四个方面：1、精密化随着机械产品精度的日益提高，势必也相应提高对其精度要求。
精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度可达正负0.1，用于精密车削的高精度三爪卡盘，其定心精度为5um，又如用于轴承套圈磨削的电磁无心夹具，工件的圆读可达0.2~0.5um。
机床夹具ppt
2、右图所示套筒以外圆 柱面在V型块上定位,在 插床对内孔插键槽,以知 D=500-0.03, d=300.050D 对d的跳动为0.02,试计 算加工加工尺寸H的定位 误差。(华南理工98年)
3、在阶梯轴工件的小端铣键槽,要求保证尺寸 30+0.10,定位方案如下图所示,该定位方案能否满 足加工要求?如何提高定位精度?(大连理工99年)
２、液压夹紧
第五节、各类机床夹具
一、车床夹具
二、铣床夹具
三、钻床夹具
组合夹具
0
30± 0.07
A
P C B O
3 0 ± 0 .07
A
P C B O
3 0 ± 0 .07
A
P C B O D
3 0 ± 0 .07
1、有一工件在V型块上定位, 工件定位处外圆直径为￠60， 公差为0—0.028， V型块 夹角为90度，分析计算工序 尺寸H的定位误差。(山工 2000年)
第一节 机床夹具概述
一、工件的装夹方法
1)用找正法装夹工件
2)用夹具装夹工件
二、机床夹具的工作原理和在机械加工过 程中的作用 1、夹具的主要工作 原理
1)工件在夹具中占有 正确位置 2)夹具对机床保持准 确 位置 3)刀具对定位元件的 定位面调整到准确位 置
2、夹具的作用 1）保证稳定可靠地达到各项加工精
3、工件以外圆柱面定位 （1）V型块
（2）定位套筒
（3）半圆孔定位座
（4）外圆定心夹紧机构
4、工件以组合表面 定位
（1）一面两孔定位
应用
应用实例
（2）一面及两外圆柱面组合定位
（2析
一、定位误差及其产生原因 1、定位基准与设计基准不重合
项目五 各类机床夹具
机床夹具与刀具设计
三、镗模支架和底座的设计
镗模支架和底座多为铸铁件（一般为HT200）， 常分开制造，这对于夹具的加工，装配和铸件的时效 处理有利。 要求支架和底座有足够的强度和刚度，以及保持 尺寸的稳定性。镗模支架是组成镗模的重要零件，它 的作用是安装镗套并承受切削力。为了保持支架上镗 套位置精度，设计中不允许在支架上设置夹紧机构或 承受夹紧反力。镗模支架与底座连接，一般采用螺钉 紧固的结构。在镗模装配中，调整好支架正确位置后， 用两个对定销对定。
2.回转式钻模
机床夹具与刀具设计
回转式钻模 这类钻模上有分度装置，因此可以 在工件上加工出若干个绕轴线分布的轴向或径向孔 系。
3. 翻转式钻模
机床夹具与刀具设计
翻转式钻模 主要用于加工小型工件不同表面上的孔，孔 径小于8~10mm。它可以减少安装次数，提高被加工孔的位置 精度。其结构较简单，加工钻模一般手工进行翻转，所以夹 具及工件应小于10 kg为宜。
滑柱式钻模 滑柱式钻模是带有升降钻模板的通用可调夹具。 这种钻模有结构简单、操作方便、动作迅速、制造周期短的优点， 生产中应用较广。
机床夹具与刀具设计 摇臂是以待加工的两 加工柴油机气门摇臂上的孔 孔端外圆为定位基准，钻 模上则用锥形定位套 1 与 2来定位。
安装工件时，先将工 件放在锥形定位套 2 上， 然后使钻模板下降，而由 锥形定位套 1 套住工件顶 端，并予以夹紧。锥形孔 与外圆接触有自动定心作 用，这样便使工件按孔口 两端外圆定好位，保证孔 的壁厚均匀。 滑柱式钻模各组成件 已标准化，设计时可参考 有关资料。
机床夹具与刀具设计

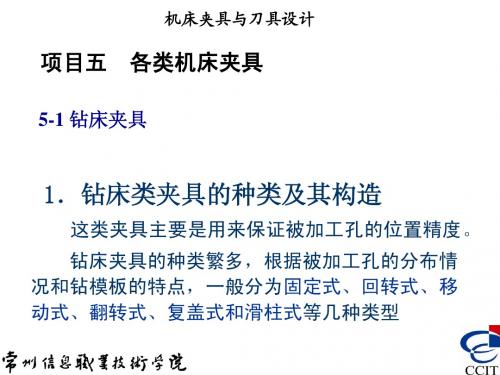

项目五
各类机床夹具
5-1 钻床夹具
1．钻床类夹具的种类及其构造
这类夹具主要是用来保证被加工孔的位置精度。 钻床夹具的种类繁多，根据被加工孔的分布情 况和钻模板的特点，一般分为固定式、回转式、移 动式、翻转式、复盖式和滑柱式等几种类型
第五章机床夹具
效率低、常用于单件小批生产中
②自位式：效率高，弹簧力不可太大，tgа＜f，保证自锁 ③推引式： 适用于工件 较重，切削 负荷大的场
合
（二）工件以内孔定位
工件以内孔定位时，常用的有：定位销、定位心轴、 自动定心机构（如三爪卡盘、弹簧心轴等〕。 1）定位销 分固定式和可换式，圆柱销和菱形销
(5)随行夹具：切削加工中隨帶安裝好 的工件在各工位间被自动送转移动的 机床夹具。隨行夹具主要用于自动生 产线﹑加工中心、柔性生产线。
7 6 5 4 3 2 1
8
9
10
11
12
13 14
15 16 17
18
组合夹具
1—加筋角铁（2） 2—槽用螺栓（6） 3—平键（10） 4—方形支承 5—定位支承 6—方 形支承 7—平垫圈 8—六角螺母（8） 9 —槽用螺栓 10—钻套螺钉 11—快换钻套 12— 钻模板 13—圆形定位销 14—工件 15—方形支承 16—角铁 17—压紧螺钉 18—基础板
②支承板
用于较大已加工平面的定位，所以常出现在精基准定位
中，一个支承板的作用，相当于两个支承钉，消除两个自由 度。
a.结构形式及应用场合：
A型 制造简单，常用于底面定位 B型 切有斜槽，易于清屑，常用于侧面定位
b.应用场合：用于难以用支承钉布置成合适的、稳定的定位中。
①工件刚度不足，定位面又小,并且切削力不能恰好作用在支承上。 图(a) ②薄板上钻孔，支承钉使工件变形。图(b) ③承受较大力的 场合，保护精加 工表面。 ④方便安装：如
根据加工要求应限制 X , Y , X , Y
2. 分析定位元件所能限制的自由度 Z , X ,Y 1）大平面限制
第6章 机床夹具
与夹具体的配合为：H7/r6，H7/n6。
第六章 机床夹具设计 支承板：多用于工件上已加工平面的定位，一般用2个～3个M6～M12 的螺钉紧固在夹具体上。在受力较大或支承板有移动趋势时，应增加圆锥 销或将支承板嵌入夹具槽内。 支承板的结构有三种，见图。(a)型结 构简单、制造方便，故常适用于侧面和顶 面定位。(c)型结构易于保证上表面清洁， 可用于底面定位。 当工件定位基准面较大时（如箱体类 零），夹具上常设置多个支承板，用它们 的工作面组合成大的定位支承面，为确保 各支承板工作面的等高性，工艺上是用装 配后再统一“终磨”一次保证的。
第六章 机床夹具设计 平头支承钉常用于定位面较平整的工件。圆头支承钉与定位平面为点接触， 可保证接触点位置的相对稳定、但它易磨损，且使定位面产生压陷，给工件夹 紧后带来较大的安装误差，装配时也不易使几个支承处于所需的同一平面上， 故园头支承仅适用于未经加工的平面定位。网纹头支承钉与定位面间的摩擦 力较大，阻碍工件移动，加强定位的稳定性，但槽内易积切屑，常用在粗糙表 面的侧面定位。
用合理分布的六个支承点，即 可限制工件的六个自由度，使工件 的空间位置完全确定下来，这一原 理称为六点定位原理。
注意：在加工过程中并不一定 要求要将工件的六个自由度全部限 制，这要根据加工要求而定。
第六章 机床夹具设计
完全定位
如图a所示，为满足加工要求，工件的六个自由度都必须被限制。像这种 工件的六个自由度都被限制的情况，称为完全定位。
第六章 机床夹具设计
第六章 机床夹具设计 ③锥度心轴：为了消除工件与心轴的配合间隙，提高定心定位精度，在 夹具设计中还可选用如图所示的小锥度心轴。为防止工件在心轴上定位 时的倾斜，此类心轴的锥度通常取K=1/1000～1/5000，心轴的长度则根 据被定位工件圆孔的长度、孔径尺寸公差和心轴锥度等参数确定。 定位时，工件楔紧在心轴锥面上，楔紧后由于孔的局部弹性变形， 使它与心轴在一定长度上产生过盈配合，从而保证工件定位后不致倾斜。 此外，加工时也靠此楔紧所产生的过盈部分带动工件，而不需另外再夹 紧工件。
《机床夹具》PPT课件
4、可调整夹具
• 特点
在结构上可分为基础部分和可调整部分两大部分。 基础部分是指使用中固定不变的、通用的部分，如 夹具体、夹紧机构和操作机构等。可调整部分是指 不同零件加工时需要调整或更换的元件，如定位元 件、导向元件和夹紧元件等。
调节式可调夹具
用于加工法兰盘类零件的均布螺钉孔，其钻套可更 换，径向尺寸和高度尺寸可调节，其均布 的角度由转台实现度，因此通用性较好。
专用机床夹具种类繁多、类型不同，但它们的基 本组成大同小异。
组成： 定位支承元件 夹紧装置 连接元件 对刀导向元件 夹具体 其它元件或装置
拨叉钻孔专用钻床夹具
三、专用机床夹具的分类及特点
机床专用夹具
专用机 组合夹具
床夹具 成组夹具 分类 可调整夹具
自动线夹具（随行夹具）
1．专用机床夹具
对刀块
工件
定义
结构原理：
螺压压 钉 板 块 V形块
定位销
工件用短Ⅴ形 块、定位销定位
，用铰链式螺旋
压板机构夹紧第
1个工位加工时
，第2个工位装
卸工件。生产率
高，适用于成批
生产。
主动锥齿轮端面双工位铣床夹具
3.多件加工铣床夹具
结构夹紧原理：工件以小轴下端面和外园面定位，靠
薄膜气室的动作， 使推杆推动多个V 形块实现顺序夹紧； 夹具底面靠两个定 位键保证夹具与工 作台的正确位置； 对刀块保证铣刀与 工件间的正确位置。
特点及应用:生 产率较高，适用于 大批量加工小零件。
对刀块 小轴端面铣槽
支承钉
夹具体 薄膜气室
定位键
V形块
推杆 弹簧
多件顺序加工的铣床夹具
定位键
车床夹具设计
第三章 各类机床夹具3.1车床夹具在车床上用来加工工件的内、外回转面及端面的夹具称为车床夹具。
车床夹具多数安装在车床主轴上；少数安装在车床的床鞍或床身上，由于后一类夹具应用很少，属机床改装范畴，故本章不作介绍。
除了顶尖、拨盘、三爪自定心卡盘等通用夹具外，安装在车床主轴上的专用夹具通常可分为心轴式、夹头式、卡盘式、角铁式和花盘式等。
3.1.1角铁式车床夹具夹具体呈角铁状的车床夹具称之为角铁式车床夹具，其结构不对称，用于加工壳体、支座、杠杆、接头等零件上的回转面和端面，如图3—2和图4—3所示。
图3—2为加工图3—1所示的开合螺母上Φ40027.00+mm 孔的专用夹具。
工件的燕尾面和两个声Φ12 010.00+mm 孔已经加工，两孔距离为38±0．1mm ，Φ40027.00+mm 孔经过粗加工。
本道工序为精镗声Φ40027.00+mm 孔及车端面。
加工要求是：Φ40027.00+mm 孔轴线至燕尾底面C 的距离为45±0．05mm ，Φ40027.00+mm 孔轴线与c 面的平行度为0．05mm ，加工孔轴线与Φ12 010.00+mm 孔的距离为8±0．05mm 。
为贯彻基准重合原则，工件用燕尾面B 和C 在固定支承板8及活动支承板10上定位(两板高度相等)，限制五个自由度；用声Φ12010.00+mm 孔与活动菱形销9配合，限制一个技术要求: Φ40027.00+mm 的轴线对两B 面的对称面积垂直度为0.05图3-1 开合螺母车削工序图自由度；工件装卸时，可从上方推开活动支承板l0将工件插入，靠弹簧力使工件靠紧固定支承板8，并略推移工件使活动菱形销9弹入定位孔Φ12 010.00 mm内。
采用带摆动V形块3的回转式螺旋压板机构夹紧。
用平衡块6来保持夹具的平衡。
图3-2角铁式车床夹具1、11一螺栓2一压板3～摆动V形块4一过渡盘5一夹具体6～平衡块7一盖板8一固定支承板9一活动菱形销l0一活动支承板图3-3所示为车气门顶杆端面的夹具。
机床夹具设计完整ppt
谢谢观看 第五节 典型机床夹具
机床夹具是工艺系统的重要组成部分，它在生产中应用十分广泛。 第五节 典型机床夹具 第二节 工件的装夹 第六章 机床夹具设计 第五节 典型机床夹具 第五节 典型机床夹具 第四节 工件在夹具中的夹紧 在成批生产、大量生产中，工件的装夹是通过机床夹具来实现的。 第六章 机床夹具设计 第一节 机床夹具概述 在成批生产、大量生产中，工件的装夹是通过机床夹具来实现的。 第二节 工件的装夹
第六章 机床夹具设计
在成批生产、大量生产中，工件的 装夹是通过机床夹具来实现的。机床夹 具是工艺系统的重要组成部分，它在生 产中应用十分广泛。
第一节 机床夹具概述 第二节 工件的装夹 第三节 工件在夹具中的定位 第四节 工件在夹具中的夹紧 第五节 典型机床夹具 第六节 机床夹具设计方法
返回
第五节 典型机床夹具 第五节 典ห้องสมุดไป่ตู้机床夹具 在成批生产、大量生产中，工件的装夹是通过机床夹具来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
限制一个旋转自由度的定位表面。
要求：支承点布置应离回转线尽可能 远。
➢定位时应注意的几个主要问题
定位支承点必须与工件的定位基准面 始终保持紧贴接触；
分析定位支承点的定位作用时，不考 虑力的影响；
定位支承点是定位元件抽象而来的。
4．工件定位中的几种情况
通常，自由度限制大于3，小于、等于6。
完全定位：不重复地限制了工件的六个自 由度的定位。
不完全定位：根据实际加工要求，并不需 要限制工件全部自由度的定位。
欠定位：定位点少于应消除的自由度、工 件定位不足的定位。
过定位：工件同一个自由度分别被几 个支承点重复限制的定位。 过定位的不良后果：
➢其它装置或元件：定向键、操作件、 分度装置、靠模装置、上下料装置、 平衡块等，以及标准化了的其它联接 元件；
➢夹具体：是夹具的基座和骨架，用来 配置、安装各夹具元件及装置。
四、机床夹具在机械加工中的作用
➢ 保证加工精度，并使之稳定 ➢缩短辅助时间，提高生产效率，降
低成本 ➢ 扩大机床的工艺范围 ➢ 减轻劳动强度，降低技术要求 ➢便于变更工位、引导刀具或进行仿
随行夹具：自动线夹具，既担负装夹任 务，又担负沿自动线输送工件的任务。
2.按夹具使用的机床分类
可分为车床、铣床、钻床、镗床、磨床、 齿轮机床、数控机床夹具等。
3.按夹具的动力源分类
按夹具夹紧动力源可将夹具分为手动夹具 和机动夹具两大类。
手动夹具应有扩力机构与自锁性能，以减 轻劳动强度与确保安全生产
常用的机动夹具有：气动、液压、气液增 压、电动、电磁、真空、离心力、自夹紧 夹具等
三、机床夹具的组成
➢定位元件：用于确定工件在夹具中的 位置；
➢夹紧装置：将工件压紧夹牢，并保证 工件在加工过程中位置不变；
➢联接元件：用于确定夹具对机床主轴、 工作台或导轨的相对位置；
➢对刀或导向元件：用于保证工件加工 表面与刀具之间的位置；
提高机床夹具的标准化程度
➢现代机床夹具的发展方向
精密化：如精密分度、高精度自定心
高效化：缩短加工的基本时间和辅助时 间，以提高劳动生产率，减轻工人的劳 动强度
柔性化：通过调整、组合等方式，以适 应工艺可变因素
标准化： 按夹具零件及部件的国家标准 以及各类通用夹具、组合夹具标准制造， 有利于夹具的商品化生产，有利于缩短 生产准备周期，降低生产总成本。
机制工艺与夹具设计
第3章
机床夹 具设计
第一节 概述
在机械加工过程中，为了保证工 件的加工精度，使之相对于机床、 刀具占有确定的位置，并能迅速、 可靠地夹紧工件，以接受加工或 检测的工艺装备称为机床夹具， 简称夹具。
一、机床夹具的主要功能
机床夹具的主要功能是使工件定位和夹紧。
定位——使工件相对于刀具及机床占有正 确的加工位置，保证其被加工表面达到工 序所规定的各项技术要求。
夹紧——工件定位后，经夹紧装置施力于 工件，将其固定夹牢，使其在加工过程中 保持正确位置不变。
安装——工件从定位到夹紧的整个过程。
➢ 工件的安装方法
找正安装法：按工件的有关表面或专 门划出的线痕作为找正依据，用划针 或指示表，逐个地找正工件相对于刀 具及机床的位置，然后将工件夹紧。
专用夹具安装法：靠专用夹具保证工 件相对于刀具及机床所需的位置，并 使其夹紧。
第二节 工件定位
一、工件定位的基本原理
1．定位基准的基本概念
➢工件定位——按照加工工艺要求，将 工件置于夹具中，使工件在夹紧前相 对于机床和刀具就占有一个预定的位 置，或者是使同一批工件逐次放置到 夹具中时都能占据同一位置。
➢定位基准——在机械加工中用作定 位的基准。
➢定位基面——工件定位时，作为定 位基准的点和线，往往由某些具体 表面体现出来，这种表面称为定位 基面。
2．自由度的概念
➢所谓自由度，即空间位置的不确 定性
➢一个位于空间自由状态的物体， 对于空间直角坐标系来说，具有 六个自由度：三个位移自由度和 三个旋转自由度。
3．六点定位原则
➢定位的实质：就是限制自由度。 工件的六个自由度如果都加以限 制了，工件在空间的位置就完全 被确定下来了。
➢六点定位法则
形加工。
五、机床夹具的现状及发展方向
➢对机床夹具提出了如下新的要求： 能迅速而方便地装备新产品，以缩
短生产准备周期，降低生产成本 能装夹一组具有相似性特征的工件 适用于精密加工的高精度机床夹具
适用于各种现代化制造技术的新型 机床夹具
采用以液压站等为动力源的高效夹 紧装置，以进一步提高劳动生产率
通常，一个支承点限制工件的 一个自由度。
使用合理设置的六个支承点， 与工件的定位基准相接触，以 限制工件的六个自由度，使工 件在夹具中的位置完全被确定 的方法，称为六点定位法则。
➢定位基准按自由度分类
主要定位基准面：
设置三个支承点，限制了工件的三 个自由度的定位表面。要求：支承 面积大；三个支承点要对称配置。
导向定位基准面：
设置二个支承点，限制了工件的 二个自由度的定位表面。要求： 应选狭长表面；支承点布置应尽 可能远。
导向定位支承与转角误差的关系
双导向定位基准面： 限制四个自由度的圆柱定位面
双支承定位基准面： 限制二个移动自由度的圆柱定位面
止推定位基准面：
限制一个移动自由度的定位基准面。 要求：应选窄小且与切削力相对的表 面；支承方向平行于导向方向。
实例
➢用夹具装夹工件的特点
工件ቤተ መጻሕፍቲ ባይዱ夹具中的正确定位，是通过工 件上的定位基准面与夹具上的定位元 件相接触而实现的
夹具预先在机床上已调整好位置，工 件通过夹具对于机床也就占有了正确 的位置
通过夹具上的对刀装置，保证了工件 加工表面相对于刀具的正确位置
二、机床夹具的分类
1．按夹具的通用特性分类
通用夹具：指结构、尺寸已标准化、 系列化，且具有一定通用性的机床附 件
专用夹具：针对某一种工件的某一工 序的加工要求而专门设计和制造的夹 具
成组专用（可调）夹具：采用成组加工 工艺，将工件按形状、尺寸和工艺的共 性分组，再为每组工件设计组内通用的 专用夹具
组合夹具：是一种模块化的夹具，由一 套预先制造好的标准元件组装成的专用 夹具
