电路复习题库简答题答案.doc
电路原理复习题（含答案）
电路原理复习题（含答案）1.如图所⽰，若已知元件A 吸收功率6 W ，则电压U 为____3__V 。
2. 理想电压源电压由本⾝决定，电流的⼤⼩由电压源以及外电路决定。
3.电感两端的电压跟成正⽐。
4. 电路如图所⽰，则R P 吸= 10w 。
5.电流与电压为关联参考⽅向是指电压与电流同向。
实验室中的交流电压表和电流表，其读值是交流电的有效值6. 参考⽅向不同时，其表达式符号也不同，但实际⽅向相同。
7. 当选择不同的电位参考点时，电路中各点电位将改变，但任意两点间电压不变。
8. 下图中，u 和i 是关联参考⽅向，当P= - ui < 0时，其实际上是发出功率。
9.电动势是指外⼒（⾮静电⼒）克服电场⼒把正电荷从负极经电源内部移到正极所作的功称为电源的电动势。
10.在电路中，元件或⽀路的u ，i 通常采⽤相同的参考⽅向，称之为关联参考⽅向 .11.电压数值上等于电路中电动势的差值。
12. 电位具有相对性，其⼤⼩正负相对于参考点⽽⾔。
13.电阻均为9Ω的Δ形电阻⽹络，若等效为Y 形⽹络，各电阻的阻值应为 3 Ω。
14、实际电压源模型“20V 、1Ω”等效为电流源模型时，其电流源=S I 20 A ，内阻=i R 1 Ω。
15.根据不同控制量与被控制量共有以下4种受控源：电压控制电压源、电压控电流源、电流控电压源、电流控电流源。
16. 实际电路的⼏何近似于其⼯作信号波长，这种电路称集总参数电路。
17、对于⼀个具有n 个结点、b 条⽀路的电路，若运⽤⽀路电流法分析，则需列出 b-n+1 个独⽴的KVL ⽅程。
18、电压源两端的电压与流过它的电流及外电路⽆关。
（填写有关/⽆关）。
19、流过电压源的电流与外电路有关。
（填写有关/⽆关）20、电压源中的电流的⼤⼩由电压源本⾝和外电路共同决定23、已知电路如图所⽰，则结点a 的结点电压⽅程为（1/R1+1/R2+1/R3）Ua=Is-Us/R2 。
I24、列出下图所⽰电路的结A 点电压⽅程对结点A ： (1/3+5/6)Ua-1/3Ub=225、列出下图所⽰电路的结A 点电压⽅程对结点B ： (1/3+1/4)Ub-1/3Ua=126、将含源⼀端⼝⽤戴维南等效电路来代替，其参数为OC U 与q R e ，当R L 与q R e 满⾜相等时，R L 将获得的最⼤功率m ax P 为 Uoc 2/(4RL) 。

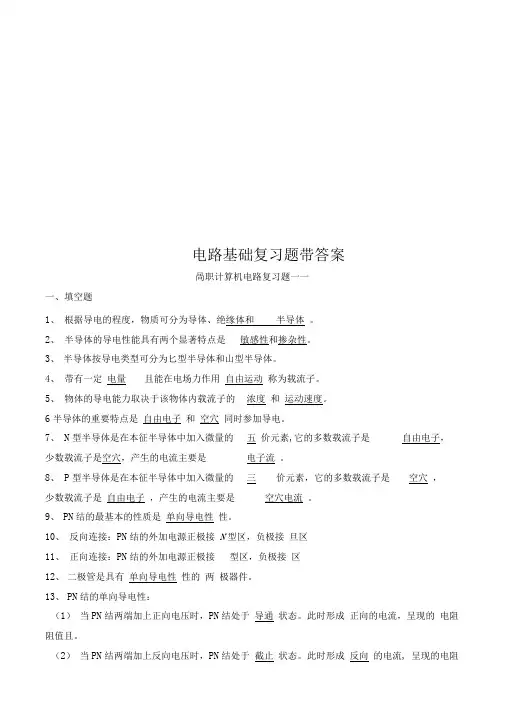

电路基础复习题带答案
电路基础复习题带答案咼职计算机电路复习题一一一、填空题1、根据导电的程度，物质可分为导体、绝缘体和半导体。
2、半导体的导电性能具有两个显著特点是敏感性和掺杂性。
3、半导体按导电类型可分为匕型半导体和山型半导体。
4、带有一定电量且能在电场力作用自由运动称为载流子。
5、物体的导电能力取决于该物体内载流子的浓度和运动速度。
6半导体的重要特点是自由电子和空穴同时参加导电。
7、N型半导体是在本征半导体中加入微量的五价元素,它的多数载流子是自由电子，少数载流子是空穴，产生的电流主要是电子流。
8、P型半导体是在本征半导体中加入微量的三价元素，它的多数载流子是空穴，少数载流子是自由电子，产生的电流主要是空穴电流。
9、PN结的最基本的性质是单向导电性性。
10、反向连接：PN结的外加电源正极接N型区，负极接旦区11、正向连接：PN结的外加电源正极接型区，负极接区12、二极管是具有单向导电性性的两极器件。
13、PN结的单向导电性：（1）当PN结两端加上正向电压时，PN结处于导通状态。
此时形成正向的电流，呈现的电阻阻值且。
（2）当PN结两端加上反向电压时，PN结处于截止状态。
此时形成反向的电流, 呈现的电阻阻值较大。
14、P型半导体上引出的电极叫正极或阳极，用符号“ +”表示。
15、N型半导体上引出的电极叫负极或阴极，用符号“-”表示。
16、二极管的符号是—。
17、二极管按材料分锗二极管、硅二极按结构分点接触型二极管、面接触型二极管。
18、点接触型二极管由于PN结的面积很_小，故适用于—频信号的检波，适合微」电流的整流及脉冲电路。
19、面接触型二极管由于PN结的面积大，能承受较大的电流，适用于整流，不适用于咼___ 频电路。
20、二极管的伏安特性，是指加到二极管两端的电压与流过二极管的电流之间的关系曲线。
21、二极管的伏安特性：(1)正向特性：a、分两个区分别是导通区、死区。
b、死区：外加正向电压很小时，正向电流很小,二极管表现出有较大的电阻，我们把这个基本截止状态的区域称为“死区”。

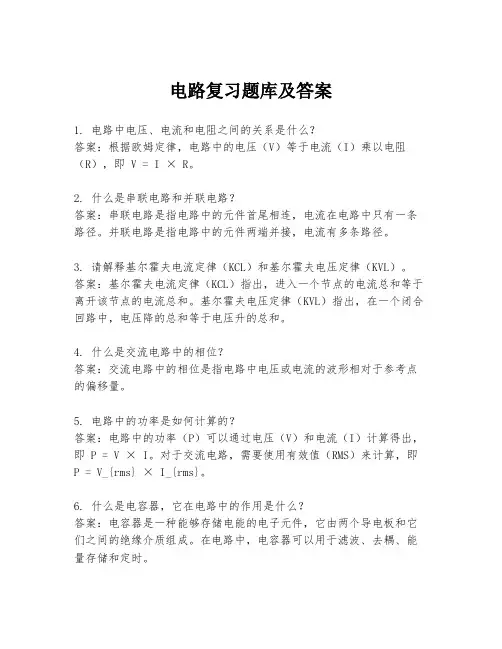

电路复习题库及答案
电路复习题库及答案1. 电路中电压、电流和电阻之间的关系是什么？答案：根据欧姆定律，电路中的电压（V）等于电流（I）乘以电阻（R），即V = I × R。
2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。
并联电路是指电路中的元件两端并接，电流有多条路径。
3. 请解释基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
答案：基尔霍夫电流定律（KCL）指出，进入一个节点的电流总和等于离开该节点的电流总和。
基尔霍夫电压定律（KVL）指出，在一个闭合回路中，电压降的总和等于电压升的总和。
4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压或电流的波形相对于参考点的偏移量。
5. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）计算得出，即P = V × I。
对于交流电路，需要使用有效值（RMS）来计算，即P = V_{rms} × I_{rms}。
6. 什么是电容器，它在电路中的作用是什么？答案：电容器是一种能够存储电能的电子元件，它由两个导电板和它们之间的绝缘介质组成。
在电路中，电容器可以用于滤波、去耦、能量存储和定时。
7. 电感器在电路中的作用是什么？答案：电感器是一种能够存储磁能的电子元件，它通常由线圈构成。
在电路中，电感器可以用于滤波、阻抗匹配、能量存储和振荡电路。
8. 什么是三相电路？答案：三相电路是一种由三个相位组成的电力系统，这三个相位在时间上相互错开120度。
三相电路常用于工业和商业电力供应。
9. 如何计算电路的总阻抗？答案：电路的总阻抗（Z）可以通过各个元件的阻抗（Z1, Z2, ...）使用串联和并联阻抗公式计算得出。
对于串联电路，总阻抗等于各个阻抗之和，即 Z = Z1 + Z2 + ...。
对于并联电路，总阻抗等于各个阻抗倒数之和的倒数，即 1/Z = 1/Z1 + 1/Z2 + ...。
2012-2013学年一学期电路基础复习题参考答案
电路基础复习题（一）一、简答题1、什么叫基尔霍夫电流定律？什么叫基尔霍夫电压定律？答：电流定律：任一时刻在电路的任一结点上，所有支路电流的代数和恒等于零。
电压定律：在任一时刻，沿任一回路各段电压的代数和恒等于零。
2、什么是电路的开路状态、短路状态、空载状态、过载状态、满载状态？答;电源与负载未构成闭合电路，即电路处于开路状态；短路是指电路中电位不等的两点，由于某种原因而短接在一起的现象。
当电源没接负载时称为空载；当电源输出的电压为额定值时：电流等于额定电流，称为满载，电流小于额定电流，称为轻载，电流超过额定电流，称为过载。
3、什么是谐振现象？答：如果电源的频率和电路参数满足一定的条件，使电路中的总电压和总电流的相位相等，则整个电路呈现纯电阻性，这种现象称为谐振现象。
4、电路产生动态过程的原因有哪些？答：电路产生动态过程有内、外两种原因，内因是电路中纯在储能元件L和C；外因是电路的结构或参数发生改变。
5、什么叫叠加定理？答：线性电阻电路中，任一电压或电流都是电路中各个独立电源单独作用时，在该处产生的电压或电流的叠加。
6、什么叫等效变换？答：选取电路中的某一部分电路作为研究对象，这部分电路与其他部分电路通过端子进行连接，当被选取的部分电路变换成另一种连接形式时，各个端子处的电压和电流与变换前一致，则称选取电路部分的变换为等效变换。
二、填空题1、为了分析方便，常把电路分为内电路和外电路；从电源一端经过负载再回到电源另一端的这部分电路称为（外电路）；电源内部的通路称为（内电路）。
2、电流的实际方向规定为（正电荷）的运动方向；衡量电流大小的物理量是（电流强度）；电流的国际单位是（安培）。
3、在电压电流参考方向关联时，直流W电路功率的计算公式为（P=t或P=UI），若电压电流的参考方向非关联，功率的计算公式应为（P=-UI）。
4、电阻元件是一种对电流表现“阻碍”作用的（电路元件），它的主要参数是电阻，用字母（R）表示，单位为(Ω或欧姆)。
10套数字电路复习题带完整答案
Made by 遇见 第一套一．选择题（18分）1．以下式子中不正确的是（ ） a ．1•A ＝A b ．A ＋A=A c ．B A B A +=+ d ．1＋A ＝12．已知B A B B A Y ++=下列结果中正确的是（ ）a ．Y ＝Ab ．Y ＝Bc ．Y ＝A ＋Bd ．B A Y +=3．TTL 反相器输入为低电平时其静态输入电流为（ ） a ．－3mA b ．＋5mA c ．－1mA d ．－7mA4．下列说法不正确的是（ ） a ．集电极开路的门称为OC 门b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c ．OC 门输出端直接连接可以实现正逻辑的线或运算d 利用三态门电路可实现双向传输 5．以下错误的是（ ）a ．数字比较器可以比较数字大小b ．实现两个一位二进制数相加的电路叫全加器c ．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d ．编码器可分为普通全加器和优先编码器 6．下列描述不正确的是（ ）a ．触发器具有两种状态，当Q=1时触发器处于1态b ．时序电路必然存在状态循环c ．异步时序电路的响应速度要比同步时序电路的响应速度慢d ．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象 7．电路如下图（图中为下降沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“011”，请问时钟作用下，触发器下一状态为（ ）a ．“110”b ．“100”c ．“010”d ．“000”8、下列描述不正确的是（ ）a ．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b ．寄存器只能存储小量数据，存储器可存储大量数据。
c ．主从JK 触发器主触发器具有一次翻转性d ．上面描述至少有一个不正确 9．下列描述不正确的是（ ）a ．EEPROM 具有数据长期保存的功能且比EPROM 使用方便b ．集成二—十进制计数器和集成二进制计数器均可方便扩展。
《电路分析基础》复习题一、二【附答案】
《电路分析基础》复习题1及答案一、简答题。
（2×5分=10分）1．常用的提高功率因数的方法是什么？功率因数低有哪些危害？ 2．在三相电路中，中线有哪些作用？中线应用需要注意哪些问题？二、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。
（10×2分=20分）1. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。
A. 初相位相同 B. 频率相同 C. 相位差相同 D. 大小相等2. 不同电路功能各有不同，但电路组成的三要素均可归结为( )。
A 电源、负载和中间环节 B 电源、负载和控制设备 C 电源、负载和开关 D 电阻、电感和电容3. 图示电桥电路中，R ab 、R cd 分别为( )。
A. 4Ω、4.5ΩB. 4Ω、∞C. 4.5Ω、4ΩD. 4.5Ω、∞4. 图示电路中，E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4，则A 点电位为( ) 。
A. 3VB. 1VC. 2VD.32V5.交流电的有效值是根据( )原理来确定的。
A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感6.以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。
A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法7. 图示电路的等效电路为( )。
8.变压器是根据( )原理制成的一种静止电器。
A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律9.在纯电容交流电路中，以下关系式正确的是( )。
A. iu X C C = B.••=IU X CC C.iU X CC = D. C C X I j U ••=10. 图示电路中，电流I 的值为( )。
A. -8AB. 8AC. 4AD. -4A三、已知一个正弦电压的初相角为300，当t =0时，其瞬时值为u o =155.5V ，试求该电压的最大值及有效值。
电路基础复习题及答案
电路基础复习题及答案一、选择题1. 电路中最基本的元件是什么？A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律的数学表达式是什么？A. V = IRB. V = I^2RC. I = V/RD. R = V/I3. 一个电路中，电源电压为12V，电阻为6Ω，通过电阻的电流是多少？A. 1AB. 2AC. 3AD. 4A4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻的平方和5. 并联电路中，总电阻的倒数与各部分电阻的倒数的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻的倒数等于各部分电阻倒数之和D. 总电阻的倒数等于各部分电阻倒数之积二、填空题6. 当电路中的电阻值增大时，通过电阻的_________减小。
7. 理想电压源的特点是：无论负载如何变化，其两端电压保持_________。
8. 电流的单位是_________，符号为A。
9. 电容器在直流电路中相当于_________。
10. 电感器在交流电路中会产生_________。
三、简答题11. 什么是基尔霍夫电流定律（KCL）？请简述其内容。
12. 什么是基尔霍夫电压定律（KVL）？请简述其内容。
13. 请解释什么是电路的功率，并给出其计算公式。
14. 什么是频率响应，并简述其在电路分析中的重要性。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=3Ω，R2=6Ω，R3=12Ω。
求该电路的总电阻。
16. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω。
求该电路的总电阻。
17. 一个电路中，电源电压为20V，总电阻为10Ω。
求电路的总功率。
答案一、选择题1. A2. C3. B4. A5. C二、填空题6. 电流7. 恒定8. 安培9. 开路10. 阻抗三、简答题11. 基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
电路基础复习题及答案
第1章 试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。
无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
电子线路复习题(附答案)
一、 填空题1. PN 结具有 单向导电 性能，既加正向电压时PN 结 导通 ，加反向电压时PN 结截止。
2. N 型半导体又称电子型半导体，它主要靠 自由电子 导电。
3.硅二极管导通时的正向压降为 0.7 伏，锗二极管导通时的正向压降为0.3伏。
4. 最常用的半导体材料有 硅 和 锗 。
5. N 型半导体中多数载流子是自由电子_少数载流子是空穴。
6. 三极管具有放大作用的外部条件是发射结正偏、集电结反偏。
7. 放大电路的静态工作点过高，可能引起 饱和 失真，静态工作点过低，可能引起截止 失真。
8. NPN 型晶体三极管工作在放大状态时，三个极中电位最高的是 集电极 极。
PNP 型晶体三极管工作在放大状态时，三个极中电位最高的是发射 极。
9. 三极管的基本联接方式有：共发射极接法、共基极接法 、 共集电极接法 。
10. 场效应晶体管属于 电压 控制器件,场效应管的最大优点是 输入电阻高 。
11. 开启电压0)(>th U GS 的是 N 沟道增强型 场效应管, 开启电压0)(<th U GS 的是 P 沟道增强型 场效应管。
12. 场效应管属于电压控制器件。
场效应管从结构上分成 结型和 绝缘栅型 两大类型 13. 并联反馈的反馈量以电流形式馈入输入回路，和输入电流相比较而产生净输入量。
14. 串联 负反馈能提高放大器的输入电阻， 并联 负反馈能降低放大器的输入电阻。
15. 要从２２０Ｖ交流电源获得稳定度高的直流电压要经过变压器,整流,滤波,稳压。
16. 在整流电路的负载两端并联一只电容，其输出波形脉动的大小，将随着负载 电阻和电容量的增加而 减 小。
17. 逻辑函数F=ABC+A+B+C 的逻辑值为 1 。
18. 二进制数1100转换成十进制是12，十六进制是C 。
20. CMOS 门电路中不用的输入端不允许_悬空通过大电阻接地的输入端相当于低电平。
21. 在“或非”门构成的基本RS 触发器电路中，将___Q=0_____称为触发器的0状态，Q=1称为触发器的1状态，R D = 1，S D =0时其输出为__0____状态。
电路复习题库及答案
电路复习题库及答案一、选择题1. 电路的基本组成包括电源、用电器和（）。
A. 导线B. 开关C. 电阻D. 电容答案：B2. 欧姆定律描述的是电压、电流和电阻之间的关系，其表达式为（）。
A. V = IRB. V = I + RC. I = V/RD. R = V/I答案：A3. 在串联电路中，总电阻等于各部分电阻之（）。
A. 差B. 和C. 积D. 商答案：B4. 并联电路中，总电流等于各支路电流之（）。
A. 差B. 和C. 积D. 商答案：B5. 电容器的充放电过程遵循（）定律。
A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. RC时间常数答案：D二、填空题1. 电路中的基本物理量包括电压、电流和________。
答案：电阻2. 一个完整的电路必须包含电源、用电器、导线和_______。
答案：开关3. 在并联电路中，各支路两端的电压_______。
答案：相等4. 串联电路的总电阻等于各部分电阻的_______。
答案：和5. 电容器的充电时间常数τ等于电容C与电阻R的_______。
答案：乘积三、简答题1. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于电压升之和，即总电压降等于总电压升。
2. 什么是基尔霍夫电流定律？答案：基尔霍夫电流定律表明，在一个电路节点上，流入该节点的电流之和等于流出该节点的电流之和。
3. 什么是串联和并联电路？答案：串联电路是指电路元件首尾相连，电流在电路中只有一条路径。
并联电路是指电路元件两端并行连接，电流在电路中有多个分支路径。
四、计算题1. 一个串联电路中有两个电阻，R1=100Ω，R2=200Ω，求电路的总电阻。
答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω2. 一个并联电路中有两个电阻，R1=120Ω，R2=240Ω，求电路的总电阻。
答案：总电阻R_total = (R1 * R2) / (R1 + R2) = (120Ω * 240Ω) / (120Ω + 240Ω) = 80Ω五、论述题1. 论述欧姆定律在电路分析中的应用。
电路复习习题（带答案）
电路复习习题（带答案）第⼀章电路的基本概念和基本定律1.5求图⽰电路中，A点的电位。
（a）（b）习题1.5电路解：（a）等效电路如下图所⽰：（b）等效电路如下图所⽰：1.7求图⽰电路中，开关闭合前、后A点的电位。
解：开关闭合时，等效电路如图所⽰：开关打开时，等效电路如图所⽰：U、电流1I、2I和3I的⼤⼩。
1.8如图所⽰电路，求开关闭合前及闭合后的AB1.9如图所⽰电路，电流和电压参考⽅向如图所⽰。
求下列各种情况下的功率，并说明功率的流向。
（1）V 100A,2==u i ，（2）V 120A,5=-=u i ，（3）V 80A,3-==u i ，（4）V 60A,10-=-=u i解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p == （2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -== （3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -== （4）A ：)(600提供功率W ui p -=-=； B ：)(600吸收功率W ui p ==1.11求如图所⽰电路中,A 、B 、C 、D 元件的功率。
问哪个元件为电源？哪个元件为负载？哪个元件在吸收功率？哪个元件在产⽣功率？电路是否满⾜功率平衡条件？（已知V 40V,10V,30==-==D C B A U U U U ，A 2A,3A,5321-===I I I 。
）习题1.11电路解：W I U P A A 1501-=?-= （产⽣功率）（电源） W I U P B B 501-=?= （产⽣功率）（电源） W I U P C C 1202=?= （吸收功率）（负载）W I U P D D 802=?-= （吸收功率）（负载）0=+++=D C B A P P P P P 总所以此电路功率平衡。
1.12已知⼀电烙铁铭牌上标出“25W ，220V ”。
大一电路复习题及答案
大一电路复习题及答案一、选择题1. 在电路中，电压源的特点是：A. 可以提供恒定的电压B. 可以提供恒定的电流C. 既提供恒定的电压也提供恒定的电流D. 既不能提供恒定的电压也不能提供恒定的电流答案：A2. 欧姆定律的数学表达式是：A. V = IRB. V = RIC. I = VRD. I = RV答案：A3. 电容的作用是：A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：A4. 理想电流源的特点是：A. 无论负载如何变化，输出电流恒定B. 无论负载如何变化，输出电压恒定C. 输出电流与负载无关D. 输出电压与负载无关答案：A5. 串联电路中，总电阻的大小等于：A. 各电阻之和B. 各电阻之积C. 各电阻之差D. 各电阻倒数之和答案：A二、填空题6. 基尔霍夫电流定律表明，在一个节点上，流入的电流之和等于__________。
答案：流出的电流之和7. 电感器在直流电路中相当于__________。
答案：短路8. 电路中，功率的计算公式是 P = __________。
答案：VI9. 两个电阻值分别为 R1 和 R2 的电阻并联时，总电阻 R 为__________。
答案：1/(1/R1 + 1/R2)10. 交流电的有效值是指在相同时间内，交流电与直流电产生相同热效应的__________。
答案：直流电的电压或电流值三、简答题11. 什么是叠加定理？答案：叠加定理是指在复杂电路中，可以分别计算每个电源单独作用时的电流或电压，然后将这些电流或电压相加，得到总的电流或电压。
12. 什么是戴维南定理？答案：戴维南定理是指任何线性双端网络都可以用一个单一的电压源和一个电阻器来等效替代，该电压源的电压等于网络两端的开路电压，电阻器的电阻等于网络两端短路时的等效电阻。
四、计算题13. 给定一个串联电路，包含两个电阻R1 = 100Ω 和R2 = 200Ω，以及一个电压源 V = 20V。
求电路中的总电流 I。
电路理论复习题及参考答案
《电路理论》课程复习资料一、填空题：1.若2ab u =-V ，则电压的实际方向为 ，参考方向与实际方向 。
2.一个具有5个结点和8条支路的平面网络，可列出 个独立的KCL 方程，列出 个独立的KVL 方程。
3.回路电流法以 为独立变量；结点电位法以 为独立变量。
4.LC 并联电路中，电感电流有效值A 10I L =，电容电流有效值A 6I =C ，则LC 并联电路总电流有效值I = ，此时电路呈 性。
5.在叠加定理中，电压源不作用相当于 ，电流源不作用相当于 。
6.某含源一端口电路的U OC =20V ，I SC =4A ，则R eq = ，外接电阻为Ω 5时，回路电流= 。
7.线性电感元件的感抗随频率增加而 ，在直流电路中电感相当于 。
8.对称三相电路中，相电流的模是线电流模的 ；相电流 相应线电流30°。
9.无源一端口网络端电压U =240 /-45°V ，电流I =20 /15°A ，电压与电流为关联参考方向。
一端口网络的等效阻抗Z= 。
此时电路呈 性。
10.设有两频率相同的正弦电流)40314sin(3)(o 1+=t t i A ，)60314cos(2)(o 2+=t t i A ，则超前的电流是 ，超前的角度为 。
11.RLC 串联谐振电路中，谐振角频率0ω为 ，此时电路的功率因数为 。
12.Ω 4、Ω 6和Ω 12三个电阻并联，其总电阻是 。
电阻并联时，电流按电阻成 分配。
13.无源一端口网络N 的等效阻抗Z=(10+j10) Ω，则此N 可用一个 元件和一个 元件并联组合来等效。
14.理想电压源电压与外电路 ，它的端口电流与外电路 。
15.将1Ω电阻与1F 电容串联后，在t=0时刻接到1V 的电压源上，电路的时间常数为 ；将1Ω电阻与1F 电容并联后，在t=0时刻接到1V 的电压源上，则此电路的时间常数为 。
二、单项选择题：1.RL 一阶电路中，时间常数与电阻R [ ] A.成反比 B.成正比 C.无关2.Ω 3和Ω 6电阻串联，若Ω 6电阻上电压为V 3，则总电压为 [ ] A.V 4 B.V .54 C.V 9 D.V 213.无源一端口网络N 的等效导纳S 10)j (10Y -=，rad/s 10ω=，N 可用一个电阻元件和一个储能元件并联组合来等效，则储能元件的参数为 [ ] A.1H B.1F C.0.01H D.0.01F4.叠加定理适应于 [ ] A.计算线性电路的电压和电流 B.计算非线性电路的电压和电流 C.计算线性电路的电压、电流和功率 D.计算非线性电路的功率5.在正弦交流电路中，当电容电压与电流取关联参考方向，则电流 [ ] A.超前电压o 90 B.落后电压o 90 C.同向 D.反向6.用结点法分析电路，各结点的自导 [ ] A.恒为正 B.恒为负 C.可正可负 D.恒为零7.描述电路中结点与支路电流关系的定律是 [ ] A.KCL B.KVL C.KCL 和KVL D.ABC 都是8.正弦电压相量U=20/40°V ，频率为 50HZ ，则瞬时表达式为 [ ] A.)40314cos(20)(o +=t t u V B.)4050cos(20)(o +=t t u V C.)40314cos(28.28)(o +=t t u V D.)4050cos(28.28)(o +=t t u V9.GLC 并联正弦电路，其等效导纳Y 等于 [ ]A.LC G Y ωω1++= B.L C G Y ωωj 1j -+=C.LC G Y ωω1jj -+= D.L C G Y ωωj j -+= 10.已知无源一端口端网络的端口电压)4510cos(10)(o +=t t u V ，)1510cos(5)(o -=t t i A ，电压与电流为关联参考方向，则此电路的功率因数等于 [ ] A. 0 B. 0.5 C. 0.866 D. 1三、计算题：1.求图1电路中电压u 。
电路复习题库简答题答案
简答题（每小题 5 分）1． 简述回路电流法的基本思想。
P43回路电流是在一个回路中连续流动的假想电流。
回路电流法是以一组独立回路电流为电路变量的求解方法。
电路的一组独立贿赂就是单连支回路，这样回路电流就将是相应的连支电流，而每一支路电流等于流经该支路的各回路电流的代数和。
对每一回路列写回路电压方程，由这一组方程就可解出个回路电流，继而求出各支路电流。
2． 简述列写电路支路电流法方程的步骤。
P41-421） 选定各支路电流的参考方向；2） 任选一个参考节点，对其余（n-1）个独立节点列写KCL 方程；3） 选取(b-n+1)个对立回路，平面电路可选取网孔作为独立回路并指定回路的绕行方向，列出KVL 方程。
3． 简述无源一端口网络和有源一端口网络的概念。
P62在电路分析中常把具有一对接线端子的电路部分称为一端口网络。
如果一端口网络内部仅含有线性电阻而不含有独立电源和受控源，则称为无源一端口网络，并标注字符No 。
如果一端口网络内部不仅含有线性电阻和线性受控源，还含有独立电源，则称为有源一端口网络，并标注字符Ns 。
4．说明图（a ），（b ）中，（1）u ，i 的参考方向是否关联？（2）ui 乘积表示什么功率？（3）如果在图（a ）中u > 0，i < 0 ；图（b ）中u > 0，i >0 ，元件实际发出还是吸收功率？p2-11解：（1）图（a ）中电流的参考方向是从电压的正极指向负极，因此u ，i 的参考方向是关联的；而图（b ）中u ，i 的参考方向为非关联。
（2）因为图（a ）中的u ，i 为非关联参考方向，所以ui 的乘积表示元件吸收功率，而图（b ）中的u ，i 为非关联参考方向，所以ui 乘积表示元件发出的功率。
（3）图（a ）中，u>0，i<0，则P=ui<0，而电压与电流的方向是关联的，所以表示元件实际发出功率。
图（b ）中u>0，i>0，则P=ui>0，而电压与电流非关联，所以表示元件实际发出功率。
(完整word版)电路复习题(含答案)
A15 B 5
C -5 D 10
2.含源二端网络，测得其开路电压为20V，短路电流为2A，当外接10Ω负载时，负载电流为（ ）。
A1.5 AB2A
C1AD0.5A
3.如图2中，S闭合时电路处于稳定状态，当S断开瞬间I=（）A。
A0B5
A 0 B -8
C -6 D -14
12.在RL串联交流电路中，已知 。则 （ ）V。
A8B 6
C 10 D 14
13.将一只12V6W的电阻，接在6V的电压上，则流过电阻的实际电流为（ ）A。
A 1 B0.5 C0.25 D 0.125
14.如图6中，S闭合前电路处于稳态，当S闭合瞬间 为（ ）V。
A0B 10
C 15 D30
15.正弦交流电路中，电阻元件两端的电压 ，R=10Ω，则电阻电流为（ ）A。
A B
C D
16.三相对称电路中，负载作星形联接时的功率为110W，则负载改接成三角形时的功率为（ ）W。
A 110 B110 C 110 D 330
17.电路如图7中，ab间的等效电阻为（ ）Ω。
15.戴维宁定理指出：一个含有独立源、受控源和线性电阻的一端口，对外电路来说，可以用一个电压源和一个电阻的串联组合进行等效变换，电压源的电压等于一端口的电压，串联电阻等于该一端口全部置零后的输入电阻。
16.电感的电压相位于电流相位π/2，电容的电压相位于电流相位π/2。
17.若电路的导纳Y=G+jB，则阻抗Z=R+jX中的电阻分量R=，电抗分量X=（用G和B表示）。
11.理想电压源和理想电流源串联，其等效电路为。理想电流源和电阻串联，其等效电路为。
电路复习题含答案解析
电路复习题含答案解析一、选择题1. 欧姆定律的基本表达式是什么？A. V = IRB. I = V/RC. R = V/ID. V = I * R答案：A解析：欧姆定律描述了电压(V)、电流(I)和电阻(R)之间的关系，其基本表达式为 V = IR，其中 V 是电压，I 是电流，R 是电阻。
2. 一个电路中的总电阻为 100 欧姆，如果并联一个 50 欧姆的电阻，新的总电阻是多少？A. 25 欧姆B. 50 欧姆C. 75 欧姆D. 100 欧姆答案：B解析：并联电阻的总电阻计算公式为 1/R_total = 1/R1 + 1/R2，其中 R1 和 R2 是并联的电阻。
代入数值得 1/R_total = 1/100 +1/50 = 3/100，所以R_total = 100/3 ≈ 33.33 欧姆，但选项中没有这个数值，考虑到题目可能存在简化，正确答案应该是并联后电阻减小，所以选择 B。
二、简答题1. 什么是基尔霍夫电流定律和基尔霍夫电压定律？解析：基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律（KVL）则指出，在任何闭合电路中，沿着闭合路径的电压降之和等于电压升之和。
2. 什么是串联和并联电路？它们的基本特性是什么？解析：串联电路是指电路元件首尾相连，形成单一的电流路径。
串联电路的基本特性是总电阻等于各个电阻之和，且所有元件中的电流相同。
并联电路是指电路元件两端分别连接，形成多个电流路径。
并联电路的基本特性是总电阻的倒数等于各个电阻倒数之和，且各个元件两端的电压相同。
三、计算题1. 一个电路由两个电阻 R1 = 200 欧姆和 R2 = 300 欧姆串联组成，求电路的总电阻。
解析：串联电路的总电阻等于各个电阻之和。
因此，总电阻R_total = R1 + R2 = 200 + 300 = 500 欧姆。
2. 如果上述电路两端加上 12V 的电压，求通过 R1 的电流。
电路考试试题库及参考答案
电路考试试题库及参考答案电路分析是电子工程和相关领域中的一个基础课程，它涵盖了电路的基本概念、定律和分析方法。
为了帮助学生更好地准备电路考试，本文将提供一个电路考试试题库及参考答案，以供复习和练习之用。
一、选择题1. 欧姆定律描述了电压、电流和电阻之间的关系。
以下哪项是正确的欧姆定律表达式？A. V = I * RB. I = V / RC. R = V / ID. 以上全部正确答案：D二、填空题1. 在一个简单的电阻分压电路中，如果电源电压为9V，两个电阻分别为3kΩ和6kΩ，那么通过3kΩ电阻的电压为_______V，通过6kΩ电阻的电压为_______V。
答案：3kΩ电阻的电压为3V，6kΩ电阻的电压为6V（根据欧姆定律和电压分压原理计算得出）。
三、计算题1. 有一个由四个电阻组成的电路，电阻值分别为R1 = 2Ω，R2 = 3Ω，R3 = 4Ω，R4 = 5Ω。
如果这四个电阻两两串联后并联，求电路的总电阻。
答案：首先计算两个串联电阻的等效电阻：R12 = R1 + R2 = 2Ω+ 3Ω = 5Ω；R34 = R3 + R4 = 4Ω + 5Ω = 9Ω。
然后将这两个等效电阻并联，使用并联电阻公式计算总电阻：1/Rtotal = 1/R12 +1/R34 = 1/5Ω + 1/9Ω，Rtotal = 5/14Ω。
四、简答题1. 请简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的含义。
答案：基尔霍夫电流定律（KCL）指出，在任何电路节点处，流入节点的总电流等于流出节点的总电流。
这意味着电流在节点处是守恒的。
基尔霍夫电压定律（KVL）则表明，在任何闭合回路中，沿着回路的电压增加和减少的总和等于零。
这反映了能量守恒的原理，即在一个闭合电路中，电势能的增加和减少必须平衡。
五、作图题1. 给定一个包含电阻、电容和电感的RLC串联电路，以及一个交流电源。
请画出该电路的等效阻抗图，并说明如何计算电路的总阻抗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简答题（每小题 5 分）
1． 简述回路电流法的基本思想。
P43
回路电流是在一个回路中连续流动的假想电流。
回路电流法是以一组独立回路电流为电路变量的求解方法。
电路的一组独立贿赂就是单连支回路，这样回路电流就将是相应的连支电流，而每一支路电流等于流经该支路的各回路电流的代数和。
对每一回路列写回路电压方程，由这一组方程就可解出个回路电流，继而求出各支路电流。
2． 简述列写电路支路电流法方程的步骤。
P41-42
1） 选定各支路电流的参考方向；
2） 任选一个参考节点，对其余（n-1）个独立节点列写KCL 方程；
3） 选取(b-n+1)个对立回路，平面电路可选取网孔作为独立回路并指定回路的绕行方向，列出KVL 方程。
3． 简述无源一端口网络和有源一端口网络的概念。
P62
在电路分析中常把具有一对接线端子的电路部分称为一端口网络。
如果一端口网络内部仅含有线性电阻而不含有独立电源和受控源，则称为无源一端口网络，并标注字符No 。
如果一端口网络内部不仅含有线性电阻和线性受控源，还含有独立电源，则称为有源一端口网络，并标注字符Ns 。
4．说明图（a ），（b ）中，（1）u ，i 的参考方向是否关联？（2）ui 乘积表示什么功率？（3）如果在图（a ）中u > 0，i < 0 ；图（b ）中u > 0，i >0 ，元件实际发出还是吸收功率？p2-11
解：（1）图（a ）中电流的参考方向是从电压的正极指向负极，因此u ，i 的参考方向是关联的；而图（b ）中u ，i 的参考方向为非关联。
（2）因为图（a ）中的u ，i 为非关联参考方向，所以ui 的乘积表示元件吸收功率，而图（b ）中的u ，i 为非关联参考方向，所以ui 乘积表示元件发出的功率。
（3）图（a ）中，u>0，i<0，则P=ui<0，而电压与电流的方向是关联的，所以表示元件实际发出功率。
图（b ）中u>0，i>0，则P=ui>0，而电压与电流非关联，所以表示元件实际发出功率。
5．简述电容换路定律和电感换路定律的主要内容。
P107
由任何原因引起的电路结构与电路元件参数的改变，统称为换路。
当流过电容中的电流为有限值时，则在换路瞬间（即t=0瞬间）电容两端的电压不会突变，即有
)0(u )0(u c c -+=，此结论称为电容换路定律。
当加在电感两端的电压为有限值时，则在换路瞬间（即t=0瞬间）电感中的电流不会突变，即有)0(i )0(i L L -
+=，此结论称为电感换路定律。
u
u
6．简述电路两种工作状态及其区别。
P105~107
电路有两种工作状态：稳态及暂态。
所谓稳定状态就是电路中的电流和电压在给定的条件下已到达某一稳定状态，对交流电路而言指它的幅值达到稳定，稳定状态简称稳态；从一种稳定状态转变到另一种新的稳定状态往往不能跃变，而是需要一定时间的，这个过程就称为过渡过程，电路的过渡过程往往为时短暂，所以在过渡过程中的工作状态常称为暂态，过度过程也称为暂态过程。
7．简述电路的相量图的定义及其作用。
把正弦电流电路中各个电量的相量画在同一个复数平面上而得到的图，称为电路的相量图。
相量图的好处和作用是：1）可以从相量图上一目了然地看出各个相量相互之间的相位关系；2）可以用相量图进行几何运算。
8．提高功率因数的基本方法及意义分别是什么？P179
提高功率因数，从原理上讲，就是要减小电压、电流的相位差。
由于在工程实际中广泛采用感性负载，故通常采用并联电容或容性设备的方法来提高电路的功率因数。
提高功率因数的意义有两条：一是可以充分利用供电设备的容量。
二就是可降低输电线路的功率损耗。
提高功率因数具有很大的经济效益。
9．简述用二瓦法测量三相电路功率的方法。
P219
对于三相三线制电路，不管其对称与否，均可用两只瓦特表测量出该三相电路的功率。
如图为两瓦特表的一种连接方式。
两瓦特表的电流线圈分别串入两端线中，它们的电压线圈则分别跨接在这两条端线与第三条端线之间。
这种功率测量方法与负载及电源的连接方式无关，习惯上称作二瓦法。
10．简述什么是滤波电路。
P234
电感和电容的电抗是随频率而改变的，频率越高，感抗越大，而容抗越小。
利用这一特点，可以把含有电感和电容的各种不容的电路接在输入和输出之间，使信号中某些需要的频率分量顺利通过，而使另一些不需要的频率分量受到抑制和衰减，而很难通过。
这种电路称为滤波电路或滤波器。
11．简述低通滤波器和高通滤波器的区别。
P234
低通滤波器和高通滤波器都是滤波器的一种。
其中，可使低频分量顺利通过而使高频分量受到抑制的电路是低通滤波器；可使高频分量顺利通过而使低频分量受到抑制的电路就称为高通滤波器。
而者根据需要用在不同的滤波场合。
12．拉普拉斯变换及拉普拉斯反变换。
P241-242
拉普拉斯变换是把一个时间域的函数f(t)变换到s域内的复频域函数F（s），一般称F （s）为f(t)的像函数，f(t)为F（s）的原函数。
拉普拉斯变换简称为拉氏变换。
如果F（s）已知，要求出与它对应的原函数f(t)，由F（s）到f(t)的变换称为拉氏反变换。
13．简述什么是虚断，什么是虚短。
P84
当运放工作在线性放大区时，反相输入端的电压与同相输入端的电压基本相等，即
-=u
+
u，如果两个输入端中的某一个接地，则另一端的电位为零，称为虚短。
在理想情况下，运放的输入电阻为∞，故可以认为运放的两个输入端的输入电流为零，即0==+
-i i ，称为虚断。
14．简述叠加定理的内容及注意事项。
P58
叠加定理为：在任何由线性元件、线性受控源及独立源组成的线性电路中，每个支路的响应（电压或电流）都可以看成是各个独立电源单独作用时在该支路中产生的响应的代数和。
注意事项：1）只适用于线性电路中电流、电压的计算，对非线性电路不适用，对线性电路中的功率计算也不适用；
2）各个独立源单独激励时，其余独立源置零（电压源短路，电流源开路），电路联结形式不变，电阻阻值不变；
3）叠加时各分电路中的电压和电流的参考方向与原电路相同的，在求代数和时取正号，否则取负；
4）叠加的方式是任意的，可以一次使一个独立源单独作用，也可以一次使几个独立源同时作用，叠加的方式取决于对分析计算问题简便与否。
15．简述对称三相电源的概念，并给出它们的瞬时值表达式及对应的相量形式。
P211
三个频率、幅值分别相等，相位互差1200按一定方式连接而成的电源系统称作对称三相电源系统。
设 t cos U u m A ω= )120-t cos(U u m B ω= )120t cos(U u m C +ω= 则对应的相量形式为：
0U U A ∠=⋅ 120U U B -∠=⋅ 120U U C ∠=⋅ 其中，U 2U m =
16．简述基尔霍夫定律。
P4-6
基尔霍夫定律是集总参数电路的基本定律，它包括电流定律和电压定律。
基尔霍夫电流定律（KCL ）表述为：在集总参数电路中，在任何时刻，对任何一个节点，所有流出节点的支路电流的代数和恒等于零。
或者：在任何时刻，对任何一个节点，流出节点的支路电流的代数和等于流入该节点的支路电流代数和。
基尔霍夫电压定律（KVL ）表述为：在集总参数电路中，在任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
