串并联电路实验报告
实验报告组成串并联电路

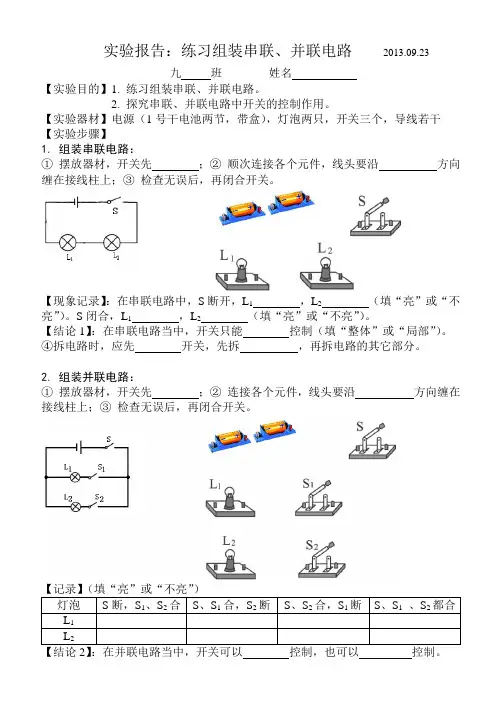

实验报告：练习组装串联、并联电路2013.09.23九班姓名【实验目的】1. 练习组装串联、并联电路。
2. 探究串联、并联电路中开关的控制作用。
【实验器材】电源（1号干电池两节，带盒），灯泡两只，开关三个，导线若干【实验步骤】1.组装串联电路：①摆放器材，开关先；②顺次连接各个元件，线头要沿方向缠在接线柱上；③检查无误后，再闭合开关。
【现象记录】：在串联电路中，S断开，L1，L2（填“亮”或“不亮”）。
S闭合，L1，L2（填“亮”或“不亮”）。
【结论1】：在串联电路当中，开关只能控制（填“整体”或“局部”）。
④拆电路时，应先开关，先拆，再拆电路的其它部分。
2.组装并联电路：①摆放器材，开关先；②连接各个元件，线头要沿方向缠在接线柱上；③检查无误后，再闭合开关。
灯泡S断，S1、S2合S、S1合，S2断S、S2合，S1断S、S1、S2都合L1L2：在并联电路当中，开关可以控制，也可以控制。
④拆电路时，应先开关，先拆，再拆电路的其它部分。
思考并练习：1.如图，在桌面上有两个灯泡和一个开关，它们的连接电路在桌面下，无法看到。
某同学试了一下：闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭。
这两个小灯泡是串联，还是并联？请写出判断方法。
2.根据电路图，连接实物图（导线不能交叉）：3. 根据实物图，在下面虚线框内画出电路图：4. 学校要举办科普知识竞赛，请你设计一个抢答器：要求不论哪一组按开关，主持台上的电铃要响，而且用不同颜色灯泡告示主持人是第几组按开关。
按上述要求将下图所给的器件连成电路。
实验报告：连接串联电路和并联电路
中学物理学生分组实验报告
班级任课教师时间
组长组员
实验名称连接串联电路和并联电路
实验原理
实验器材电源、开关3只、电灯3盏、导线若干
实验步骤：
一、串联电路
1.如图一，按图连接电路，检查电路连接无误后闭合开关，观察电路中
L1和L2发光情况（亮灭）填入下表；
2.然后将开关移到L1和L2之间及L2和负极之间，观察L1和L2的发光
情况，填入下表。
开关位置正极和L1之间L1和L2之间负极和L2之间
开关通断闭合断开闭合断开闭合断开
发光情况
二、并联电路
1.如图二，按图连接电路，检查电路连接无误后闭合开关S、S1和S 2，观察电路
中L1和L2发光情况（亮灭）填入下表；
2.然后进行如下操作：①S断开，S1和S 2闭合；②S、S1闭合，S 2断开；③S、S2
闭合，S1断开的操作，同时观察电路中L1和L2发光情况填入下表。
开关通断S、S1、S 2闭合S断开，S1和S 2闭合S、S1闭合，S 2断开S、S2闭合，S1断开
发光情况L1和L2都L1和L2都L1；L2L1；L2
数据统计、处理及实验结论：
在串联电路中，电流途径只有条，流过一个用电器的电流也流经别的用电器，整个电路只需个开关控制，开关所在位置对电路控制影响。
在并联电路中，电流途径有或两条以上，干路开关控制电路，支路开关只控制电路，各支路可以工作。
学生自评教师评价。
串并联电路中电压的规律实验报告
串并联电路中电压的规律实验报告实验目的：通过实验研究串并联电路中电压的规律。
实验仪器：电源、电压表、电阻器、导线等。
实验原理：1. 串联电路：在串联电路中，多个电阻元件依次连接在一起，电流经过每个电阻元件时都是相同的，而电压则分别降落在每个电阻元件上，总电压等于各个电压之和。
2. 并联电路：在并联电路中，多个电阻元件分别连接在电源的两个节点上，其并联的节点上电压相同，而电流则分别通过每个电阻元件，总电流等于各个电流之和。
实验步骤：1. 搭建串联电路：将电源的正极与一个电阻连接，再将这个电阻的另一端与第二个电阻连接，依次将所有电阻都连接起来，最后将电源的负极与最后一个电阻连接。
电阻的值可以选择不同的数值。
2. 将电压表连接在串联电路中，测量在不同的电阻上的电压值，并记录。
3. 搭建并联电路：将电源的正极分别与多个电阻的一端连接，再将这些电阻的另一端连接在一起，最后将电源的负极连接在这些电阻连接处。
电阻的值可以选择不同的数值。
4. 将电压表连接在并联电路中，测量在不同的电阻上的电压值，并记录。
实验数据：1. 串联电路中电压的测量结果：电阻1上的电压：V1 = 2V电阻2上的电压：V2 = 3V电阻3上的电压：V3 = 4V总电压：Vtotal = V1 + V2 + V3 = 2V + 3V + 4V = 9V2. 并联电路中电压的测量结果：电压测量结果与电阻的具体数值和连接方式有关，根据实验条件进行测量并记录。
实验结论：1. 在串联电路中，电压之和等于总电压。
即Vtotal = V1 + V2+ V3 + ... + Vn，其中V1、V2、V3...为各个电压值。
2. 在并联电路中，每个电阻的电压都相等，总电压等于任一电阻上的电压。
即Vtotal = V1 = V2 = V3 = ... = Vn。
3. 串联电路中，电阻越多，总电压会有所增加；而并联电路中，电阻越多，总电压会有所减小。
4. 串联电路中，电流经过每个电阻元件时都是相同的；并联电路中，电流分别通过每个电阻元件，总电流等于各个电流之和。
电路并联串联实验报告
一、实验目的1. 了解并联和串联电路的基本原理和特点。
2. 掌握并联和串联电路的连接方法。
3. 通过实验验证并联和串联电路中电压、电流的分配规律。
4. 培养实际操作能力和分析问题的能力。
二、实验原理1. 串联电路：电路元件依次连接，电流只有一条路径可走。
串联电路中，总电压等于各元件电压之和，电流处处相等。
2. 并联电路：电路元件并列连接，电流有多条路径可走。
并联电路中，总电流等于各支路电流之和，各支路电压相等。
三、实验器材1. 电阻若干2. 电压表3. 电流表4. 滑动变阻器5. 开关6. 电源7. 导线四、实验步骤1. 串联电路实验a. 按照电路图连接好串联电路，将电阻依次连接。
b. 将电压表分别连接在电阻两端，记录各电阻两端的电压值。
c. 将电流表串联在电路中，记录电流表的示数。
d. 比较各电阻两端的电压值，验证串联电路中总电压等于各元件电压之和。
e. 改变滑动变阻器的阻值，观察电流表示数的变化，验证串联电路中电流处处相等。
2. 并联电路实验a. 按照电路图连接好并联电路，将电阻并联连接。
b. 将电压表分别连接在电阻两端，记录各电阻两端的电压值。
c. 将电流表分别连接在电阻支路中，记录各支路电流表示数。
d. 比较各电阻两端的电压值，验证并联电路中各支路电压相等。
e. 比较各支路电流表示数，验证并联电路中总电流等于各支路电流之和。
五、实验结果与分析1. 串联电路实验结果：a. 实验数据如下表所示：| 电阻值(Ω) | 电压值 (V) | 电流值 (A) || :--------: | :--------: | :--------: || R1 | U1 | I || R2 | U2 | I || R3 | U3 | I || R4 | U4 | I |b. 实验结论：- 串联电路中，总电压等于各元件电压之和。
- 串联电路中，电流处处相等。
2. 并联电路实验结果：a. 实验数据如下表所示：| 电阻值(Ω) | 电压值 (V) | 电流值 (A) || :--------: | :--------: | :--------: || R1 | U | I1 || R2 | U | I2 || R3 | U | I3 |b. 实验结论：- 并联电路中，各支路电压相等。
串联并联创新实验报告(3篇)
第1篇一、实验目的1. 理解串联和并联电路的基本原理。
2. 掌握串联和并联电路的连接方法。
3. 通过实验验证串联和并联电路的电压、电流分配规律。
4. 培养创新思维，提高实验操作能力。
二、实验原理串联电路：将多个电阻依次连接起来，形成一个单一的电路。
在串联电路中，电流在各个电阻上保持不变，而电压则按照电阻值成比例分配。
并联电路：将多个电阻分别连接在两个节点之间，形成一个分支电路。
在并联电路中，电压在各个电阻上保持不变，而电流则按照电阻值的倒数成比例分配。
三、实验器材1. 电源：直流电源，电压可调。
2. 电阻：不同阻值电阻若干。
3. 电表：电流表、电压表。
4. 导线：若干。
5. 连接器：若干。
四、实验步骤1. 串联电路连接（1）将电阻依次连接起来，形成一个串联电路。
（2）将电流表串联接入电路中，测量电路中的电流。
（3）将电压表分别接入各个电阻上，测量各个电阻上的电压。
（4）记录实验数据。
2. 并联电路连接（1）将电阻分别连接在两个节点之间，形成一个并联电路。
（2）将电流表分别接入各个电阻的支路中，测量各个电阻上的电流。
（3）将电压表接入电路的两个节点之间，测量电路中的电压。
（4）记录实验数据。
3. 数据分析（1）对比串联和并联电路中的电流、电压分配规律。
（2）分析实验数据，得出结论。
五、实验结果与分析1. 串联电路实验结果（1）电流表测量到的电流在各个电阻上保持不变。
（2）电压表测量到的电压按照电阻值成比例分配。
2. 并联电路实验结果（1）电流表测量到的电流按照电阻值的倒数成比例分配。
（2）电压表测量到的电压在各个电阻上保持不变。
3. 分析通过实验验证了串联和并联电路的电压、电流分配规律，进一步理解了电路的基本原理。
同时，实验过程中培养了创新思维，提高了实验操作能力。
六、实验结论1. 串联电路中，电流在各个电阻上保持不变，电压按照电阻值成比例分配。
2. 并联电路中，电压在各个电阻上保持不变，电流按照电阻值的倒数成比例分配。
串并联电路实验报告
实验一：探究串联电路中各点间电压的关系1、提出问题：串联电路中各部分电路之间有什么关系？２、猜想或假设：3、设计实验：(1)实验器材:干电池、开关、两个灯泡、电压表、导线若干(2)实验步骤:1）把电压表连在电路中AB两点、BC两点、AC两点，测量电压，记录数据。
2）换上另外两个小灯泡L1、L2，再次测量,重复上面的实验步骤。
(3)实验电路图:把三次测量的电路图分别画在下面4、进行实验:实验结果记录表：5、分析和论证1）在拆接电路时，开关必须______。
2）得出结论：6、评估与交流实验设计有没有不合理的地方？操作中有没有失误？所得结论是不是可靠？实验二：探究并联电路电压的关系1.提出问题：并联电路两端总电压跟各个支路两端电压有什么关系？２、猜想或假设：3、设计实验：(1)实验器材:干电池、开关、两个灯泡、电压表、导线若干(2)实验步骤:1）分别把电压表并联在电路中L1两端、L2两端、干路两端测电压，所用电池为两节干电池串联，记录数据。
2）换上另外两只规格不同的灯泡，并换上三节干电池串联作为电源，再次测量（注意电压表量程的选择）(3)实验电路图:画出三次测量的电路图4、进行实验实验结果记录表：5、分析和论证结论：6、评估与交流为什么要选择两组不同规格的灯泡，不同电压的电池组？下面红色字体为赠送的个人总结模板，不需要的朋友下载后可以编辑删除xx年电气工程师个人年终总结模板根据防止人身事故和电气误操作事故专项整治工作要求，我班针对现阶段安全生产工作的特点和重点，为进一步加强落实安全工作，特制定了防止人身事故和防电气误操作事故的(两防)实施细则。

把预防人身、电网、设备事故作为重点安全工作来抓，检查贯彻落实南方电网安全生产“三大规定”情况，检查(两防)执行情况，及时发现和解决存在的问题，提高防人身事故和防电气误操作事故的处理能力，从源头上预防和阻止事故的发生，使安全管理工作关口前移，从而实现“保人身、保电网、保设备”安全生产目标收到一定的效果。
串联并联电路实验报告
串联并联电路实验报告串联并联电路实验报告引言：电路是电子学的基础，掌握电路的基本原理和实验方法对于学习电子学至关重要。
本次实验通过串联和并联电路的搭建和测量，旨在加深对电路中电流和电压的理解，并验证串联和并联电路的特性。
一、实验目的：1. 掌握串联电路和并联电路的基本原理；2. 了解串联电路和并联电路的特性；3. 学会使用电压表和电流表测量电路中的电压和电流。
二、实验仪器和材料：1. 直流电源；2. 电流表；3. 电压表；4. 电阻器（不同阻值）；5. 连接线。
三、实验步骤：1. 搭建串联电路：a. 将两个电阻器依次连接，使它们处于同一电路路径上；b. 连接电流表和电压表，使它们能够正确测量电路中的电流和电压；c. 将电路连接到直流电源上。
2. 测量串联电路中的电流和电压：a. 使用电流表测量电路中的总电流，记录结果；b. 使用电压表依次测量每个电阻器上的电压，记录结果。
3. 搭建并联电路：a. 将两个电阻器并排连接，使它们处于不同的电路路径上；b. 连接电流表和电压表，使它们能够正确测量电路中的电流和电压；c. 将电路连接到直流电源上。
4. 测量并联电路中的电流和电压：a. 使用电流表测量电路中的总电流，记录结果；b. 使用电压表依次测量每个电阻器上的电压，记录结果。
四、实验结果与分析：1. 串联电路的特性：a. 串联电路中的总电流等于各个电阻器上的电流之和；b. 串联电路中的总电压等于各个电阻器上的电压之和。
2. 并联电路的特性：a. 并联电路中的总电流等于各个电阻器上的电流之和；b. 并联电路中的总电压等于各个电阻器上的电压之和。
3. 实验数据分析：a. 根据测量结果，计算并比较串联和并联电路中的总电流和总电压；b. 分析测量结果与理论计算结果之间的差异，探讨可能的误差来源。
五、实验结论：通过本次实验，我们掌握了串联电路和并联电路的基本原理，了解了它们的特性，并学会了使用电流表和电压表测量电路中的电流和电压。
串并联电路电压规律实验报告
串并联电路电压规律实验报告
清水镇XXX物理分组实验报告
实验名称：探究串联和并联电路的电压规律
实验原理：串联电路的总电压等于各个用电器两端电压之和；并联电路并联部分各个用电器两端电压相等。
实验器材：电源、电压表、两个小灯泡、开关、导线若干。
实验步骤：
1.按照电路图连接实物图；
2.将电压表分别并联在电路中L1两端、L2两端、串联电
路两端，并分别记录测量的电压值；
3.将电压表分别并联在电路中L1之间、L2之间、并联电
路两端，并分别记录测量的电压值；
数据统计、处理及实验结论：
串联电路
L1两端的电压UAB/V。
L2两端的电压UBC/V。
总电压UAC/V
第一次测量。
1.6.2.2.3
第二次测量。
1.4.1.8.4
结论：串联电路具有分压作用，总电压等于各个用电器两端电压之和。
并联电路
L1两端的电压UEF/V。
L2两端的电压UEF/V。
总电压UAC/V
第一次测量。
3.2.6.3
第二次测量。
3.2.6.3.2
结论：并联电路并联部分各个用电器两端电压相等。
组员：（姓名）
任课教师：（姓名）
时间：（星期）
自评：（评价自己的实验表现）教师：（评价学生的实验表现）。
人教版九年级物理：连接串联电路和并联电路实验报告
连接串联电路和并联电路实验报告
学校班级实验日期年月日
一、实验名称：连接串联电路和并联电路
二、实验目的：1、学会串联电路和并联电路的连接方法。
2、通过实验探究串、并联电路的一般规律。
三、实验器材：小灯泡2个（含灯座）开关3个干电池2节导线（若干）
四、实验电路
（图一）串联电路（图二）并联电路
五、实验操作步骤及要求
1、如图一，按图连接电路，检查电路连接无误后闭合开关，观察电路中L
1和L2发光情况填入下表A；然后将开关移到L1和L2之间及L2和负极之间，观察L1和L2的发光情况，填入表A。
2、如图二，按图连接电路，检查电路连接无误后闭合开关S、S
1和S
2
，观
察电路中L1和L2发光情况填入下表B；然后进行如下操作：①、S断开，S1和
S 2闭合；②、S、S
1
闭合，S
2
断开；③、S、S
2
闭合，S
1
断开的操作，同时观察
电路中L1和L2发光情况填入下表B。
六、现象记录：
表A :串联电路现象记录
七、实验现象分析及结论：
在串联电路中，电流途径只有一条，流过一个用电器的电流也流经别的用电器，整个电路只需一个开关控制，开关所在位置对电路控制没有影响。
在并联电路中，电流途径有两条或两条以上，干路开关控制整个电路，支路开关只控制本去路，各支路可以独立工作。
串并联电路电容规律实验报告
串并联电路电容规律实验报告1. 实验目的本实验旨在通过对串并联电路中电容的实验研究，探究串联和并联电路中电容的规律，并加强对电容的理解与应用。
2. 实验器材和仪器- 电源- 串并联电路实验箱- 电- 电阻器- 万用表- 导线3. 实验步骤3.1 串联电容实验1. 将串联电路实验箱接通电源，并调节电压为适宜值。
2. 在实验箱中选择两个电，分别连接到电路的两个节点。
3. 测量并记录电路中电的电压和总电压值。
4. 记录下实验所使用电的电容值。
3.2 并联电容实验1. 将并联电路实验箱接通电源，并调节电压为适宜值。
2. 在实验箱中选择两个电，分别连接到电路的两个节点。
3. 测量并记录电路中电的电压和总电压值。
4. 记录下实验所使用电的电容值。
4. 实验结果根据实验数据记录，得出以下结论：- 串联电路中，电的总电容为各电的倒数之和。
- 并联电路中，电的总电容为各电的和。
5. 实验分析与讨论根据实验结果，我们可以得到串并联电路中电容的规律：- 在串联电路中，电的电压分布不均匀，总电压等于各电的电压之和。
- 在并联电路中，电的电压分布均匀，各电的电压相等。
这些规律对于电容的实际应用非常重要，比如在电子电路设计中，我们需要根据电容的串并联规律来确定电路中电的布局和参数选择。
6. 实验结论通过本实验研究，我们理解了串并联电路中电容的规律：- 串联电路中，电的总电容为各电的倒数之和。
- 并联电路中，电的总电容为各电的和。
这些规律对于电容的应用具有重要意义，能够帮助我们正确设计和应用电子电路。
7. 实验总结本次实验通过对串并联电路中电容的研究，加深了我们对电容的理解。
同时，我们也学会了如何测量电容器的电压和总电压，并分析了串并联电路中电容的分布规律。
这些都为进一步深入研究电容的应用和电子电路设计打下了基础。
串联电路和并联电路实验
串联电路和并联电路实验在学习电路的基础知识时，我们经常会遇到串联电路和并联电路这两个概念。
串联电路是指将电器元件按照一定的顺序连接在一起，而并联电路则是将电器元件同时连接在同一个电源上。
本文将围绕这两种电路展开，并介绍其实验过程和结果。
一、实验原理1. 串联电路实验原理串联电路是将电器元件依次连接在一起，电流在电器元件间是依次流动的。
在串联电路中，电流的强度在各个电器元件间是相等的，而电压则在各个电器元件上分配。
2. 并联电路实验原理并联电路是将电器元件同时连接在同一个电源上，每个电器元件都与电源相连。
在并联电路中，电流在各个电器元件间是分流的，而电压则在各个电器元件上是相等的。
二、实验材料- 电源（直流电源或电池）- 电阻器- 连接线- 万用表或电流表、电压表三、实验过程1. 串联电路实验过程（1）将电源正极与电阻器的一端相连，电源负极与另一端相连。
（2）使用万用表选择电流测量档位，将表笔依次连接在不同电阻器上，记录下各个电阻器的电流值。
（3）使用万用表选择电压测量档位，将表笔依次连接在不同电阻器的两端，记录下各个电阻器的电压值。
2. 并联电路实验过程（1）将电源正极与多个电阻器的一端相连，电源负极与所有电阻器的另一端相连。
（2）使用万用表选择电流测量档位，将表笔依次连接在不同电阻器上，记录下各个电阻器的电流值。
（3）使用万用表选择电压测量档位，将表笔依次连接在不同电阻器的两端，记录下各个电阻器的电压值。
四、实验结果及分析1. 串联电路实验结果分析根据串联电路的特性，我们可以得出以下结论：- 串联电路中，电流在各个电阻器上是相等的。
- 串联电路中，电压在各个电阻器间是分配的，即电压之和等于电源电压。
2. 并联电路实验结果分析根据并联电路的特性，我们可以得出以下结论：- 并联电路中，电流在各个电阻器间是分流的，即电流之和等于电源电流。
- 并联电路中，电压在各个电阻器上是相等的。
通过对串联电路和并联电路的实验，我们可以更具体地了解电路的特性和电流、电压的分配规律。
串联并联的实验报告
串联并联的实验报告一、实验目的1、深入理解串联电路和并联电路的特点和规律。
2、学会使用电流表和电压表测量电路中的电流和电压。
3、掌握连接串联电路和并联电路的方法，提高实验操作能力。
二、实验原理1、串联电路：在串联电路中，电流处处相等，总电压等于各部分电路电压之和。
即：I ＝ I₁＝ I₂＝… ＝ Iₙ，U ＝ U₁＋ U₂＋… ＋ Uₙ。
2、并联电路：在并联电路中，各支路电压相等，总电流等于各支路电流之和。
即：U ＝ U₁＝ U₂＝… ＝ Uₙ，I ＝ I₁＋ I₂＋… ＋Iₙ。
三、实验器材电源、开关、灯泡（两个或多个）、电流表、电压表、导线若干。
四、实验步骤1、串联电路实验按照电路图连接好串联电路，确保电路连接无误。
闭合开关，观察灯泡的发光情况。
将电流表串联在电路中，测量电路中的电流，并记录数据。
将电压表分别并联在每个灯泡两端，测量灯泡两端的电压，并记录数据。
改变电源电压，重复上述步骤，记录多组数据。
2、并联电路实验按照电路图连接好并联电路，检查电路连接是否正确。
闭合开关，观察灯泡的发光情况。
将电流表分别串联在各支路中，测量各支路的电流，并记录数据。
将电压表并联在电路两端，测量电路两端的电压，并记录数据。
改变电阻值或电源电压，重复上述步骤，记录多组数据。
五、实验数据记录与分析1、串联电路实验数据记录：｜电源电压（V）｜灯泡 1 电压（V）｜灯泡 2 电压（V）｜电路电流（A）｜｜｜｜｜｜｜ 3 ｜ 15 ｜ 15 ｜ 05 ｜｜ 4 ｜ 2 ｜ 2 ｜ 067 ｜｜ 5 ｜ 25 ｜ 25 ｜ 083 ｜数据分析：通过数据可以看出，在串联电路中，电路电流始终相等，而各灯泡两端的电压之和等于电源电压。
2、并联电路实验数据记录：｜电源电压（V）｜支路 1 电流（A）｜支路 2 电流（A）｜总电流（A）｜｜｜｜｜｜｜ 3 ｜ 05 ｜ 05 ｜ 1 ｜｜ 4 ｜ 067 ｜ 067 ｜ 134 ｜｜ 5 ｜ 083 ｜ 083 ｜ 167 ｜数据分析：在并联电路中，各支路电压相等，总电流等于各支路电流之和。
探究串并联电路中电压的规律实验报告
探讨串并联电路中电压的纪律试验陈述【1 】【试验目的】1.探讨串联和并联电路的电压关系;2.体验探讨的进程,造就严谨的科学立场.【试验器材】电池组.电压表.三个小灯泡（个中两个规格雷同）.开关.导线若干.【提出问题】1、串联电路中,两头的总电压与各部分电路两头的电压之间有什么关系？2、并联电路中,两头的总电压与各个歧路两头的电压之间有什么关系？【猜测与假设】1、串联电路中：2、a 电压是由大到小的,电压每分派到一个小灯泡,就消费一部分电能,回到负极时就小了b 小灯泡一样亮,电路中各点的电压应当雷同c 接近电源正负极的地方应大些3、并联电路中：a 是不是和串联时一样,相等b 干路电压分派给两条歧路,两歧路电压的和应等于干路电压c 假如灯泡不一样,两歧路电压的和会超出干路电压【设计与进行试验】（一）探讨串联电路中电压的纪律1.试验电路图：2.试验步调：①按照电路图衔接什物图;②将电压表分离并联在电路中AB之间.BC之间.AC之间,并分离记载测量的电压值;③换用别的的小灯泡再测一次.4、试验表格：L两头的电压U1/V L2两头的电压U2/V 总电压U/V1第一次测量第二次测量试验结论：串联电路的总电压等于各部分电路两头电压之和（二）探讨并联电路中电压的纪律1.试验电路图：2.试验步调：①按照电路图衔接什物图;②将电压表分离并联在电路中AB之间.CD之间.EF之间,并分离记载测量的电压值;③换用别的的小灯泡再测一次.3.试验表格：试验结论：在并联电路中,各歧路两头的电压相等。
串并联电路的实验报告
一、实验目的1. 理解串并联电路的基本概念和特点；2. 掌握串并联电路中电压、电流的分配规律；3. 培养动手操作能力和分析实验数据的能力。
二、实验原理1. 串联电路：在串联电路中，电流处处相等，电压在各个电阻上的分配与电阻值成正比。
2. 并联电路：在并联电路中，各个电阻上的电压相等，电流在各个电阻上的分配与电阻值成反比。
三、实验器材1. 低压直流电源2. 电阻（R1、R2、R3）3. 开关4. 电压表5. 电流表6. 导线7. 电路板四、实验步骤1. 按照电路图连接电路，包括串联电路和并联电路。
2. 在串联电路中，将电压表分别连接在R1、R2、R3两端，电流表连接在电路的任意一点。
3. 在并联电路中，将电压表分别连接在R1、R2、R3两端，电流表分别连接在R1、R2、R3支路。
4. 闭合开关，观察电压表和电流表的示数。
5. 记录实验数据，包括电压和电流值。
五、实验结果与分析1. 串联电路实验结果分析（1）根据实验数据，计算各电阻上的电压分配情况，并与理论分析结果进行比较。
（2）分析电压分配规律，得出串联电路中电压与电阻成正比的结论。
2. 并联电路实验结果分析（1）根据实验数据，计算各电阻上的电流分配情况，并与理论分析结果进行比较。
（2）分析电流分配规律，得出并联电路中电流与电阻成反比的结论。
六、实验结论1. 串联电路中，电流处处相等，电压与电阻成正比。
2. 并联电路中，各个电阻上的电压相等，电流与电阻成反比。
七、实验讨论1. 实验过程中，可能存在电压表和电流表的读数误差，导致实验结果与理论分析结果存在一定偏差。
2. 在实验过程中，要注意电路的连接顺序，避免出现短路现象。
3. 实验过程中，要确保电路板和连接线良好，以保证实验结果的准确性。
八、实验总结通过本次实验，我们对串并联电路的基本概念、特点及电压、电流分配规律有了更深入的了解。
在实验过程中，我们培养了动手操作能力和分析实验数据的能力，为今后学习电路理论打下了基础。
串并联电路电流电压实验报告
（一）实验要求: 练习使用电流表, 研究串联电路电流的规律。
（二）实验器材：干电池三节, 电池盒一个, 直流电压表一只, 小灯泡两个, 开关一只, 导线若干。
（三）实验过程:实验步骤操作过程和记录1. 检查器材①检查实验所需器材是否齐全；②观察并记录电压表的量程分别为、 , 相应的最小分度值分别为、；③观察电流表的指针是否指零, 如有偏差先进行校零。
③观察电流表的指针是否指零，如有偏差先进行校零。
2. 连接电路按照右边的电路图连接电路:①断开开关, 按电路图将两个小灯泡、电源、开关连接成串联电路, 将电流表接在图中A点的位置；②检查电路是否正确。
3. 测量电压①闭合开关, 读出此时电流表的示数并记录在下表中；②断开开关, 拆开部分电路, 把电流表改接在B点。
闭合开关, 读出此时电流表的示数并记录在下表中；③断开开关, 拆开部分电路, 把电流表再改接在C点。
闭合开关, 读出此时电流表的示数并记录在下表中；A点的电流I A/AB点的电流I B/AC点的电流I C/A④分析表中数据, 得出串联电路电流的规律是。
4. 整理器材实验完毕断开开关, 拆解电路, 把器材整理好放回原处。
（一）实验要求: 练习使用电压表, 研究串联电路电压的规律。
（二）实验器材：干电池三节, 电池盒一个, 直流电压表一只, 小灯泡两个, 开关一只, 导线若干。
（三）实验过程:实验步骤操作过程和记录1. 检查器材①检查实验所需器材是否齐全；②观察并记录电压表的量程分别为、 , 相应的最小分度值分别为、；③观察电压表的指针是否指零, 如有偏差先进行校零。
③观察电压表的指针是否指零，如有偏差先进行校零。
2. 连接电路按照右边的电路图连接电路:①断开开关, 按电路图将两个小灯泡、电源、开关连接成串联电路, 将电压表并联在两个小灯泡整体两端；②检查电路是否正确。
3. 测量电压①闭合开关, 读出此时电压表的示数并记录在下表中；②断开开关, 拆开部分电路, 把电压表改接在其中一个小灯泡的两端。
电路的串并联实验报告
电路的串并联实验报告实验目的：本实验旨在探索电路中的串联和并联两种基本电路结构，并通过实验验证欧姆定律、基尔霍夫定律和电流的分布规律。
实验仪器和材料：1. 直流电源2. 电流表和电压表3. 电阻箱4. 连接线5. 开关实验原理：1. 串联电路：串联电路是将电器元件依次连接在一条电路中，形成一个回路。
在串联电路中，电流在各个电阻上都相等，而总电压等于各个电阻上的电压之和。
2. 并联电路：并联电路是将多个电器元件并列连接在电路中，形成分支电路。
在并联电路中，各个电阻上的电压相等，而总电流等于各个分支电路电流之和。
实验步骤：1. 先构建串联电路：a. 连接直流电源的正极和负极至电阻箱的两端，形成电路回路。
b. 将一个电压表连接在电阻箱上，记录电压数值。
c. 将一个电流表连接在电阻箱上，记录电流数值。
d. 调整电阻箱的阻值，分别记录不同电压和电流值。
2. 再构建并联电路：a. 连接直流电源的正极和负极至两个电阻箱的两端，形成并联电路。
b. 将一个电压表连接在其中一个电阻箱上，记录电压数值。
c. 将一个电流表连接在直流电源负极和并联电路连接点上，记录电流数值。
d. 调整电阻箱的阻值，分别记录不同电压和电流值。
实验数据和结果：1. 串联电路的数据记录和分析：- 电压和电流的关系：根据欧姆定律，电压与电流成正比。
通过实验记录的数据可以绘制电压与电流的折线图，验证欧姆定律的成立。
- 电流的分布规律：在串联电路中，各个电阻上的电流相等。
计算并记录每个电阻箱的电流数值，观察是否相等。
2. 并联电路的数据记录和分析：- 电压和电流的关系：根据欧姆定律，电压与电流成正比。
通过实验记录的数据可以绘制电压与电流的折线图，验证欧姆定律的成立。
- 电压的分布规律：在并联电路中，各个电阻的电压相等。
计算并记录每个电阻箱的电压数值，观察是否相等。
实验讨论和结论：通过本次实验，我们验证了电路中串联和并联的电流和电压分布规律。
在串联电路中，各个电阻上的电流相等，而总电压等于各个电阻上的电压之和。
串并联电流实验报告
串并联电流实验报告实验名称：串并联电流实验实验目的：1. 了解串联电路和并联电路的基本概念。
2. 通过实验验证串联电流和并联电流的规律。
3. 探究串并联电路的等效电阻。
实验原理：1. 串联电路：将多个电阻依次连接在同一回路中，电流只有一条通路，电流大小相同。
2. 并联电路：将多个电阻并联连接，电流在各电阻之间分流，电流大小不同。
实验仪器和材料：1. 电流表2. 电压表3. 动态电源4. 导线5. 电阻箱6. 连接线实验步骤：1. 将实验仪器正确连接，按照图示串联或并联电阻。
2. 调节动态电源输出电压，记录相应的电阻箱阻值。
3. 测量串联电路和并联电路的电流。
4. 重复实验多次，取平均值。
实验数据记录：实验数据如下表所示：串联电路：电压（V）电阻箱阻值（Ω）电流（A）5 10 0.55 20 0.255 30 0.167并联电路：电压（V）电阻箱阻值（Ω）电流（A）5 10 15 20 25 30 3实验结果分析：根据实验数据，我们可以得出以下结论：1. 串联电流的总电流小于各个电阻的电流，而并联电路中总电流等于各个电阻的电流之和。
2. 串联电路中，电流随着电阻箱阻值的增加而减小，而并联电路中，电流随着电阻箱阻值的增加而增大。
3. 串联电路中，电流与电压成正比，符合欧姆定律。
4. 并联电路中，总电流与电压成正比，总电阻与电压成反比。
实验结论：1. 串联电路中，电流随着电阻增加而减小，且总电流等于各个电阻的电流之和；并联电路中，电流随着电阻增加而增大，且总电流等于各个电阻的电流之和。
2. 串联电路中，电压与电流成正比，而并联电路中，总电流与电压成正比，总电阻与电压成反比。
3. 串联电路中，电压为各个电阻之和，而并联电路中，电压相同。
4. 串联电路和并联电路的等效电阻分别为各个电阻的和和各个电阻的倒数之和。
实验总结：通过本次串并联电流实验，我们深入理解了串联电路和并联电路的特性和规律。
我们通过实验数据和分析，验证了串并联电路中电流的规律，并得到了串并联电路的等效电阻公式。
串联电路实验报告
串联电路实验报告篇一：实验报告：组成串联电路和并联电路a连接串联电路和并联电路一、实验目的：掌握_____________、______________的连接方式。
二、实验器材： __________、__________、__________、__________、___________。
三、步骤：（一）.组成串联电路1.按图1-1的电路图，先用铅笔将图1-2中的电路元件，按电路图中的顺序连成实物电路图(要求元件位置不动，并且导线不能交叉)。
在连接实物电路过程中，开关是2.经电路连接无误后，闭合和断开结果填入表格中。
3.把开关改接到L1和L2之间，再改接到L2和电池负极间，观察开关控制两只灯泡的情况。
将观察结果填入表格中。
（二）组成并联电路1、在图方框中画出由两只灯泡L1、L2组成的并联电路。
要求三个开关中的开关S控制干路，开关S1和S2分别控制两个支路，并按电路图连接实物及实物图。
2、经检查电路连接无误后，把3、闭合S1和S2，断开与闭合干路中的开关S，观察它控制哪个灯泡？将观察结果填入表格中。
4、闭合S和S2，断开与闭合支路中的开关S1，观察它控制哪个灯泡？将观察结果填入表格中。
5、闭合S和S1，断开与闭合支路开关S2，观察它控制哪个灯泡？将观察结果填入表格中。
（三）实验结论串联电路：在串联电路里只有条电流路径；用电器）工作，它们之间（选填“会”或“不会”）相互影响；开关控制_____ ____用电器;如果开关的位置改变了,开关的控制作用_________.并联电路：在并联电路里有条电流路径；用电器）工作，它们之间（选填“会”或“不会”）相互影响；干路开关控制_________用电器，支路开关控制_________用电器（四）、结束实验，整理仪器，把器材分类放好，依次推出实验室。
电学实验规则：1.实验开始时：首先要依据实验要求，能正确地画出电路图。
2.选择器材时：要依据画出（含“给出”）的电路图，认真检查教师分发的仪器名称，数量、规格和性能等，是否都能符合实验要求；要认真地观察（含“选用”）仪表的量程、弄清每个格的刻度值；并检查指针是否对准零刻线（否则需要“校零”）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串并联电路实验报告
引言：
本实验旨在通过搭建串并联电路，了解电路中的串联和并联原理，研究电流与电压的分布规律，进一步加深对电路特性的理解。
通过实验室的实际操作，我们能够通过数据分析，验证电路理论，并探索其中的规律与现象。
实验装置与方法：
本次实验采用了简单的串并联电路，包括了电源、电阻、导线
等元件。
我们需要先搭建串联电路，将几个电阻依次连接；然后
搭建并联电路，将几个电阻同时连接。
在实验过程中，我们可以
通过万用表测量电流和电压的数值。
实验结果与分析：
1. 串联电路：
首先，我们设计了一个由两个电阻组成的串联电路。
根据串联
电路的特点，经过串联电路的电流强度在各个电阻中是相等的，
而总电压等于每个电阻的电压之和。
我们通过实际测量验证了此
理论。
我们记录下了两个电阻器上的电压值，并测量了输入电流
强度。
通过对比实测值和理论值，我们发现它们非常接近，证明
了串联电路的特点。
2. 并联电路：
随后，我们设计了一个由两个电阻组成的并联电路。
并联电路
的特点是经过并联电路的电压值是相等的，而总电流等于每个电
阻通过的电流之和。
我们通过测量电流和电压值，证明了此理论。
我们发现并联电路中各个电阻上的电压值相等，同时测得的总电
流是两个电阻通过电流之和。
实测值和理论值也有非常接近的结果，验证了并联电路的特点。
3. 串并联电路的综合实验：
接下来，我们设计了一个复杂的电路，既包括串联电路，又包
括并联电路。
我们通过切换电路连接方式，进行了一系列的实验。
我们测量了每个电阻的电流和电压值，并对数据进行了整理和比较。
通过对数据的分析，我们可以观察到不同电阻通过相同电流时，在串联电路中电压高，而在并联电路中电压低。
这也可以通
过理论计算得出。
结论：
通过本次实验，我们深入了解了串并联电路的原理与特点。
串联电路中，电流强度在各个电阻处恒定，电压分布累加；并联电路中，电压值相同，电流分布相加。
此外，我们也掌握了搭建和测量电路的一般方法，对电路实验有了更深入的理解。
附录：
在实验过程中，我们还遇到了一些问题，例如测量的误差可能影响了数据的准确性。
为了增加实验结果的可靠性，我们进行了多次实验，并求取平均值。
同时，在实验中我们还发现了一些其他有趣的现象，这也为我们进一步探索电路的特性提供了思考和启示。
总结：
通过这次实验，我们不仅对串并联电路有了深刻的理解，更重要的是学会如何进行电路实验并分析数据。
这将对我们今后在工程领域中的研究和创新提供有力的支持和帮助。
同时，我们也应该继续深入学习电路理论，并将其应用于实践中。
电路实验是培养我们的实践能力和科学精神的重要环节，希望通过这次实验，我们能够更好地认识和理解电路知识。
