发电机启动调试报告

****股份有限公司

#3发电机变压器组启动调试报告*******

#3发电机变压器组启动调试报告一、设备概况

#3发电机变压器组电气主设备参数：

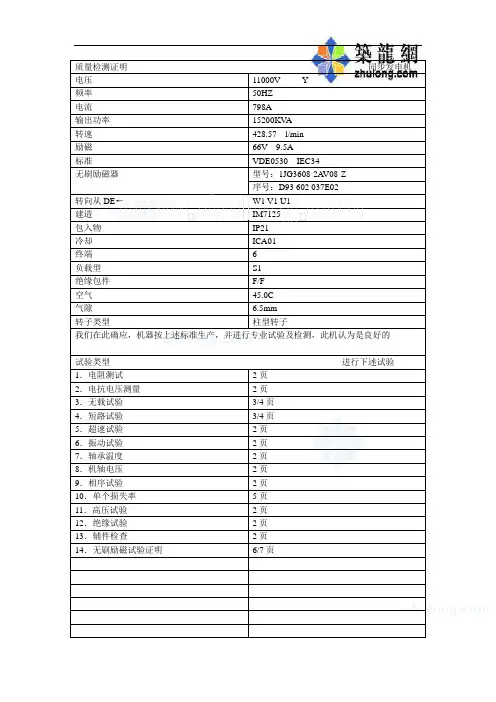

发电机：

交流无刷励磁机：

永励发电机：

变压器：

二、发电机静态试验

三、发电机整套调试

试验数据：

（1）发电机在汽轮机达到额定转速时的电压为230V；

（2）投入励磁后的定子电压为140A；

四、改动部分

经双方分析协商，进行如下部分改动：

1、改正了保护装置NAS-928C、NAS-928B、NAS-921G中“PT断线报警问题”。其原因为

机端PT AH1中的开口三角形的Uon未引至保护装置，从而导致保护“PT断线报警”

改动部分为：将1-11n：117与1-12n：121引至1-D2：13，然后用短接线短至1-D2：4

将1-1GD：11与1-1GD：12之间的短接片拆除，将1-1GD：11与1-D2：4用短接线短接。

2、配合南自保护厂家改正了微机报警与实际不符的问题，改正如下：

（1）将原“失磁联跳”改为“轻瓦斯”

（2）将原“频率异常复归动作”改为“主变油位低”

（3）将原“主汽门关闭”改为“主变油位高”

（4）将原“非电量5”改为“主汽门关闭”

（5）将原“非电量6”改为“失磁联跳”

3、在同期屏增加一“同期请求”旋钮，用于发电机同期装置对汽机DEH方面的同期请求。

4、在励磁屏增加一电流变送器，给发电机保护装置NAS-928B提供一4~20mA电流信号，

用于励磁过负荷保护。

五、需改善部分

1、发电机同期屏需要增加一“同期请求DEH允许”指示灯，用于指示汽机对发电机同

期请求的允许。

2、发电机保护屏NAS-925B中测量值中的“母线电压”应引自变压器高压侧PT373处，

现引自372处，应改正。

3、主控微机应增加一套报警音响，从而使设备出现异常报警时，能够及时提醒运行人员。

4、现场应增加一套数字表计，用于显示发电机的电流、电压、有功、无功、功率因数以

及变压器的电压电流等数据，方便运行人员监视设备正常运行。

5、各高压室、发电机小间门口应砌一定高度的挡水墙。

6、发电机励磁碳刷安装设计不合理，导致碳刷磨损较厉害，应进行改进。

7、主变压器油枕与瓦斯继电器连接处漏油，应及时处理。

六、注意事项：

1、并网前：

（1）励磁屏中应先投入通道A、B的输入开关，然后投入“失磁联跳”压板，否则通道A、B的输入开关无法合上，同时保护装置NAS-928C非电量报警。

（2）同期屏在并网操作中，应先将SA1打至“手动”，SA2打至“就地”，将“同期请求”旋钮打至右侧，按下“372同期请求”按钮，然后通过SA3和SA4来调整电压和频率，待同期条件符合时，按下“人工合闸”按钮，观察372是否合闸。若需要自动合闸，只需要按下“就地手动自动执行按钮”即可。

（3）汽轮机在升速过程中，严禁对发电机主开关372进行任何操作，否则会造成汽轮机转速急剧增加，损坏设备。

2、发电机解列时，应在发电机有功负荷与无功负荷减至零后，先退出励磁屏“失磁联

跳”压板，然后断开372，断开励磁屏通道A、B的输入开关。

3、发电机解列后，应立即退出励磁屏“自动升压”压板，并将“自动/手动”转换开关

打至“手动”。

七、总结

经过以上静态、动态试验、一、二次回路查线，假并网试验等各项工作，于****年*月**日*****分#3发电机变压器组正式并网成功。
