隔离度计算方法与详细干扰分析
隔离度计算
直放站建设中隔离度问题的几点考虑深圳市国人通信有限公司张学工丁天文摘要：隔离度是无线同频直放站应用中非常重要的工程调整参数，在不同的应用中有着不同的调整，如果不注意，会对网络造成很大影响。
本文根据实际应用的情况，总结了几种对隔离度调整的概念及方法，希望对使用直放站有所帮助。
关键词：直放站建设隔离度调整方法隔离度定义为直放站输入端口信号对输出端口信号的衰减度，是功率之比，单位dB。
隔离度是同频无线直放站建设中极为关键的因素，也是其它直放站调试中所必需注意的指标。
针对在不同应用中的隔离度问题，本文将从四个方面进行分析，以求得到关于隔离度参数调整的一般方法。
1．无线同频直放站的隔离度问题无线同频直放站采用同频放大转发的技术，施主天线和重发天线之间收到和发送的信号频率是一致的，又在开放的环境下收发信号，必然存在着信号的空间耦合。
如果这种耦合度不控制在一定的范围之内，就有可能引起直放站设备的自激，这将对整个网络造成影响。
降低耦合的重要方法是提高隔离度。
因此也可以说隔离问题是用好同频无线直放站的关键问题。
1．1 无线同频直放站的隔离度的定义及测试无线同频直放站的隔离度是指直放站的信号输入端口对信号输出端信号的抑制度（或衰减度），它取决于施主天线和重发天线间的相对位置，也同天线的方向角、前后比等参数有关，由于直放站的上行频率和下行频率之间差别不大，所以上行隔离度和下行隔离度可以近似看成相同。
在工程现场，多采用信号源加上频谱分析仪的方法现场测试，可以很方便的得到两个天线间的隔离度。
1．2自激的产生及同隔离度的关系图1 同频无线直放站产生自激原理图无线同频直放站在应用中最容易出现的问题就是自激，当系统内出现正反馈环路时，就会出现自激，如图1所示。
这是自激产生原理图，施主天线从施主基站接收频率为f1的下行信号，经增益为G的直放站放大后，由重发天线发射出去（同频信号f1）。
一部分信号再经过转发天线的后瓣（旁瓣）耦合到施主天线的后瓣（旁瓣），再由直放站放大。

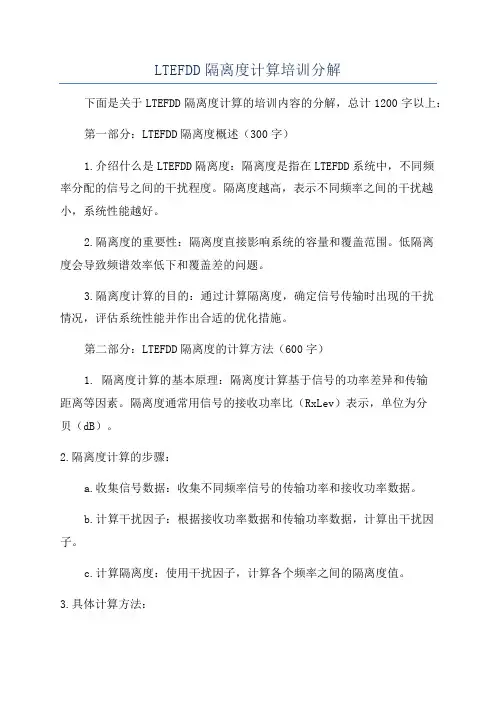

LTEFDD隔离度计算培训分解
LTEFDD隔离度计算培训分解下面是关于LTEFDD隔离度计算的培训内容的分解，总计1200字以上：第一部分：LTEFDD隔离度概述（300字）1.介绍什么是LTEFDD隔离度：隔离度是指在LTEFDD系统中，不同频率分配的信号之间的干扰程度。
隔离度越高，表示不同频率之间的干扰越小，系统性能越好。
2.隔离度的重要性：隔离度直接影响系统的容量和覆盖范围。
低隔离度会导致频谱效率低下和覆盖差的问题。
3.隔离度计算的目的：通过计算隔离度，确定信号传输时出现的干扰情况，评估系统性能并作出合适的优化措施。
第二部分：LTEFDD隔离度的计算方法（600字）1. 隔离度计算的基本原理：隔离度计算基于信号的功率差异和传输距离等因素。
隔离度通常用信号的接收功率比（RxLev）表示，单位为分贝（dB）。
2.隔离度计算的步骤：a.收集信号数据：收集不同频率信号的传输功率和接收功率数据。
b.计算干扰因子：根据接收功率数据和传输功率数据，计算出干扰因子。
c.计算隔离度：使用干扰因子，计算各个频率之间的隔离度值。
3.具体计算方法：a.计算干扰因子：i.计算信号传输距离：根据信号传输的路径损耗模型，计算出不同频率信号的传输距离。
ii. 计算接收功率：根据接收功率公式，计算出不同频率信号的接收功率。
iii. 计算传输功率：根据传输功率公式，计算出不同频率信号的传输功率。
iv. 计算干扰因子：使用接收功率和传输功率的比值，计算得到干扰因子。
b.计算隔离度：i.选择基准信号：选择一个频率作为基准信号。
ii. 计算隔离度：使用基准信号的干扰因子和其他信号的干扰因子，计算隔离度值。
第三部分：LTEFDD隔离度优化措施（300字）1.调整频率分配：通过调整不同频率之间的分配，改善隔离度。
可以考虑使用更大的频率间隔或选择相对干扰较小的频段。
2.增加站点数量：增加LTE基站的数量和覆盖范围，减少站点之间的干扰。
可以考虑增加微基站或中继站。
3.部署智能天线系统：智能天线系统可以实现针对不同频率的信号进行动态调整和优化，从而改善隔离度。
射频隔离度计算公式
射频隔离度计算公式
射频隔离度是用来评估无线电设备之间相互之间的干扰程度的一个重要指标。
在无线通信系统中，隔离度可以帮助我们衡量设备之间的信号相互干扰的程度，从而保证通信质量和系统性能。
射频隔离度的计算方法如下：
1.首先，需要测量两个设备之间的信号功率。
可以利用专门的测量设备（如功率计）进行实际测量，或者通过模拟方法进行估算。
2.其次，需要测量存在隔离的信号功率。
在测量隔离的设备处，可以通过屏蔽措施（例如屏蔽箱）或者天线隔离来消除来自其他设备的信号。
3.随后，使用以下公式计算射频隔离度：
隔离度 (dB) = 10 * log10(信号功率 / 隔离信号功率)
其中，信号功率是指两个设备之间的信号功率，隔离信号功率是指测量隔离设备时存在的信号功率。
4.最后，根据计算得到的隔离度数值，可以评估设备之间的信号隔离效果。
通常情况下，隔离度越大，表示设备之间的干扰程度越低。
需要注意的是，射频隔离度计算公式只是一个基本的指导原则，实际的测量和评估结果可能会受到多种因素的影响，如设备特性、环境条件等。
因此，在实际应用中，可能需要根据具体情况进行一定的修正和调整。
总结起来，射频隔离度是通过测量设备之间的信号功率来评估它们之间的干扰程度。
使用隔离度计算公式，可以 quant 标志这种干扰程度，并对通信系统的性能进行评估和优化。
双工器tx对rx隔离度计算公式
双工器tx对rx隔离度计算公式双工器是一种在通信领域中相当重要的器件，而其中 TX 对 RX 隔离度的计算公式对于理解和设计双工器起着关键作用。
先来说说双工器的基本概念哈。
简单来讲，双工器就像是一个交通指挥员，它能让两个方向的信号在同一通道里有序地通行，而不会互相干扰。
TX 呢，就是负责发送信号的，RX 则是负责接收信号的。
那这个隔离度到底是个啥呢？咱们可以想象一下，你正在跟朋友打电话，你说话的时候（TX），不希望你朋友听到的是一堆乱七八糟的杂音，也就是不希望你的发送信号干扰到他接收的信号（RX）。
这时候，隔离度就登场啦！它就是衡量发送端（TX）对接收端（RX）干扰程度的一个指标。
好啦，现在来看看这个关键的计算公式。
双工器 TX 对 RX 隔离度的计算公式通常可以表示为：隔离度（dB）= 10 log（PTX / PRX）。
这里的“PTX”表示发送端的功率，“PRX”表示接收端受到的干扰功率。
为了让大家更好地理解这个公式，我给大家讲个我曾经碰到的事儿。
有一次，我在实验室里调试一个通信设备，怎么都觉得接收端的信号不太对劲，总是有莫名其妙的干扰。
我就开始琢磨，是不是双工器的隔离度出了问题。
于是，我按照上面的公式，仔细测量了发送端和接收端的功率。
嘿，你猜怎么着，一计算，果然隔离度不够！这就好比你在一条窄窄的小路上开车，如果没有隔离带把对向的车流隔开，那多危险啊！双工器的隔离度不够，就像是这条小路上没有足够结实的隔离带，信号就会“乱窜”，通信质量就大打折扣。
再深入一点说，这个公式里的对数运算，其实是为了把功率的比值转化为更直观的分贝值。
这样，我们就能更方便地比较和评估隔离度的大小。
在实际应用中，影响双工器TX 对RX 隔离度的因素那可多了去了。
比如说，双工器的结构设计、材料特性、工作频率等等。
这就像是做菜，食材、调料、火候都得把握好，才能做出美味佳肴。
双工器也一样，各个方面都得精心设计和调试，才能保证良好的隔离度。
隔离度
水平隔离度Lh用分贝表示公式如下：Lh=22.0+20log10(d/λ)-(Gt+Gr)+(Xt+Xr) (1)其中：22.0为传播常数d为收发天线水平间隔λ为天线工作波长Gt、Gr分别为发射和接收天线的增益Xt、Xr分别为发射和接收天线的前后比垂直隔离度Lv用分贝表示公式如下：Lv＝28.0+40log10(d/λ) (2)其中：28.0为传播常数d为收发天线水平间隔λ为天线工作波长WCDMA/GSM共址时的干扰及其隔离度分析2007-06-20 04:53:00摘要：文章首先分析了WCDMA与GSM系统共站址时的主要干扰类型，给出了各种干扰的数学计算模型，然后详细阐述了WCDMA与GSM系统相互之间的干扰情况，得出了WCDMA与GSM共址时所需的隔离度及天线隔离要求，并给出了工程中的解决方案1、引言随着我国电信市场的日渐开放，3G牌照发放的日期也逐渐临近，对GSM网络运营商而言，WCDMA网络建设是一个系统工程，工程涉及面广、周期长、投资大，在建设初期为降低运营成本，尽快启动市场，基站在满足条件的情况下应进行共站址建设。
这样就必然增加了WCDMA系统与同址或邻近的GSM系统互相产生干扰的机会，WCDMA系统与GSM系统的电磁环境兼容问题将会暴露出来。
本文将分别对共站产生干扰的机制、隔离度计算进行剖析，并提出工程上消除干扰的解决方法。
2、主要干扰的数学模型对被干扰系统来说有三种性能损失需要考虑：接收机灵敏度降低、IMP干扰（即互调干扰）和接收机过载。
从干扰站接收的杂散辐射信号将导致接收机灵敏度降低，而从同址站接收到的所有载频的合成造成了IMP干扰，接收机过载的原因是接收机收到的总信号功率太大。
为了将这些性能损失降到最小而不修改现有发送和接收单元，在同站址的GSM系统和WCDMA系统之间需保持适当的隔离。
这三种性能损失对应的主要干扰分别为杂散干扰、互调干扰和阻塞干扰。
下面我们分别阐明这三种干扰的数学模型。
wdm隔离度计算
wdm隔离度计算摘要：1.wdm隔离度计算简介2.计算wdm隔离度的方法3.wdm隔离度计算实例4.注意事项及实用技巧正文：wdm隔离度计算是光通信领域中一个重要的环节，它涉及到光网络的性能和稳定性。
wdm（wavelength division multiplexing，波分复用）技术是一种光纤通信中的多路复用技术，通过将不同波长的信号叠加在同一根光纤上，从而提高光纤的传输容量。
而在wdm系统中，隔离度是一个关键参数，它影响着系统中的信号传输和干扰情况。
本文将介绍wdm隔离度的计算方法、实例以及实用技巧。
一、wdm隔离度计算简介wdm隔离度是指在wdm系统中，光信号在传输过程中，相邻波长之间的串扰程度。
隔离度越大，相邻波长之间的干扰越小，系统性能越好。
wdm隔离度的计算一般涉及到两个方面：光功率隔离度和波长隔离度。
二、计算wdm隔离度的方法1.光功率隔离度计算光功率隔离度是指在wdm系统中，输入光功率与输出光功率之间的比值。
计算公式为：光功率隔离度= 输入光功率/ 输出光功率2.波长隔离度计算波长隔离度是指在wdm系统中，相邻波长之间的光功率差。
计算公式为：波长隔离度= （最大光功率- 最小光功率）/ 光功率平均值三、wdm隔离度计算实例假设一个wdm系统中有4个波长，其光功率分别为：波长1：-5 dBm，波长2：-10 dBm，波长3：-15 dBm，波长4：-20 dBm。
则光功率平均值为：（-5 dBm + -10 dBm + -15 dBm + -20 dBm）/ 4 = -12.5 dBm。
根据波长隔离度的计算公式，可得：波长1与波长2之间的隔离度= （-5 dBm - -10 dBm）/ -12.5 dBm = 0.5 dB波长1与波长3之间的隔离度= （-5 dBm - -15 dBm）/ -12.5 dBm = 1.0 dB波长1与波长4之间的隔离度= （-5 dBm - -20 dBm）/ -12.5 dBm =1.5 dB四、注意事项及实用技巧1.在计算wdm隔离度时，应注意光源的稳定性、光纤的损耗以及系统中的光放大器等因素，这些因素都会影响隔离度的计算结果。
天线隔离度计算
0.32
0.43 0.32
40.33
1.70 0.32
2.54
0.43 0.32
40.33
1.70 0.32
11.37
0.43 0.32
180.16
1.70 0.32
说明：
本计算公 式仅适用 于两天线 平行排布 的情况， 即天线最 大辐射方 向平行情 况。
CDMA20 00 1X与
GSM900 间天线隔 离(m)要 求：
为降低两 系统间干 扰，天线 要有一定 的隔离 度，其取 决于天线 辐射方向 图和空间 距离及增 益， 通
常不考虑 电压驻波 比引入的 衰减。引 入下公 式：
垂直排 列：
水平排 列：
Lv=28+40*lg(k /λ) (dB)
Lv=22+20*lg(d /λ)-(G1+G2)(S1+S2) (dB)
CDMA20 001X （定）与 联通 GSM900 （全）：
CDMA20 001X （定）与 移动 GSM900 （全）：
CDMA20 001X （全）与 联通 GSM900 （定）：
CDMA20 001X （全）与 移动 GSM900 （定）：
CDMA20 001X （全）与 联通 GSM900 （全）：
在一般的 工பைடு நூலகம்中， 我们都考 虑平行排 布情况， 90度方向 副瓣电 平，（如 图1）。 当天线非 水平排布 时，考虑 倾斜方向 的副瓣电 平，（如 图2）。
当天线背 对时，副 瓣电平最 小。 当天线正 对时，副 瓣电平最 大，即为 主瓣方向 。
在这里， 只需要修 改λ，隔 离度， G1， G2， S1，S2的 值，水平 间距和垂 直间距将 自动计算 获得。
isolation隔离度
isolation隔离度（最新版）目录1.隔离度的定义与重要性2.隔离度的计算方法3.隔离度的应用领域4.隔离度与音频处理技术的关系正文一、隔离度的定义与重要性隔离度（Isolation）是音频处理技术中的一个重要参数，用于衡量音频信号在传输过程中，抵抗外部干扰和串扰的能力。
简单来说，隔离度就是指音频设备或系统在正常工作状态下，对输入和输出信号之间的干扰和串扰的抑制能力。
较高的隔离度意味着音频设备或系统在音频信号传输过程中受外部干扰和串扰的影响较小，从而能够保证音频信号的质量和稳定性。
二、隔离度的计算方法隔离度的计算方法通常采用分贝（dB）为单位来表示。
在音频处理技术中，隔离度可分为以下两种类型：1.通道隔离度（Channel Isolation）：通道隔离度是指音频设备或系统在正常工作状态下，对同一音频信号在不同通道间传输时的干扰和串扰抑制能力。
通道隔离度的计算公式为：Isolation（dB）= 10log10（A/B），其中 A 表示信号在主通道的传输功率，B 表示信号在副通道的泄漏功率。
2.频率隔离度（Frequency Isolation）：频率隔离度是指音频设备或系统在正常工作状态下，对不同频率的音频信号在传输过程中的干扰和串扰抑制能力。
频率隔离度的计算公式为：Isolation（dB）= 20log10（A/B），其中 A 表示信号在主频率的传输功率，B 表示信号在副频率的泄漏功率。
三、隔离度的应用领域隔离度在音频处理技术中具有广泛的应用，主要包括以下几个领域：1.音响设备：如音响功放、音响处理器等，需要保证音频信号在传输过程中不受外部干扰和串扰，从而保证音响效果的质量和稳定性。
2.录音设备：如麦克风、音频接口等，需要对录音过程中的外部干扰和串扰进行有效抑制，以提高录音质量。
3.通信设备：如对讲机、电话等，需要对通信过程中的噪声、回声等干扰进行有效抑制，以保证通信质量。
四、隔离度与音频处理技术的关系隔离度是音频处理技术中一个重要的性能指标，它直接影响着音频信号的质量和稳定性。
隔离度计算公式
隔离度计算公式隔离度是指在特定条件下，阻隔物对声音、热量、电波等外界干扰的能力。
隔离度的计算公式是评估隔离效果的重要指标，可以帮助我们了解隔离装置的性能和效果。
在具体计算隔离度之前，我们需要了解隔离度的定义。
隔离度是指在单位时间内，隔离装置对外界干扰的抑制能力。
在不同的领域中，隔离度的计算方法也有所不同。
在声学领域中，隔离度是评估隔音效果的重要指标。
它衡量了隔音材料对声音的阻隔程度。
隔离度的计算公式可以通过测量声音源与隔音材料两侧的声压级差来进行。
通常，隔离度以分贝（dB）为单位表示，计算公式为：隔离度= 10 × log10（声压级差）在建筑工程中，我们常常需要考虑隔音效果。
例如，在多层住宅楼中，为了避免楼上的噪音干扰到楼下的居民，我们需要采用隔音材料来提高隔离度。
通过计算隔离度，我们可以选择合适的隔音材料和设计方案，以实现较好的隔音效果。
在热学领域中，隔离度被用来评估隔热材料的性能。
隔热材料的隔离度可以通过计算热传导率来获得。
热传导率是指单位时间内，单位面积上的热量传递量。
隔离度的计算公式可以表示为：隔离度 = 1 / 热传导率通过计算隔离度，我们可以评估隔热材料对热量的阻隔程度，选择合适的隔热材料和设计方案，提高建筑物的能源效率。
在电磁学领域中，隔离度被用来评估电磁屏蔽材料的效果。
电磁屏蔽材料可以阻挡电磁波的传播，减少电磁辐射对周围设备和人体的干扰。
隔离度的计算公式可以通过测量电磁波在屏蔽材料表面的反射和透射来进行。
隔离度的计算公式可以表示为：隔离度= 20 × log10（反射系数）通过计算隔离度，我们可以评估屏蔽材料对电磁波的阻隔程度，选择合适的屏蔽材料和设计方案，提高电磁兼容性。
除了以上领域，隔离度的计算方法还可以根据具体情况进行调整。
在实际应用中，我们需要根据不同的要求和标准，选择合适的计算公式和方法，以评估隔离装置的性能和效果。
隔离度是评估隔离装置性能的重要指标，可以通过不同的计算公式来获得。
LTE系统干扰隔离度计算及干扰案例分析
（ ２ ） 计 算 系统 允许 的 最 大 干扰 功 率 ： 系 统 允许 的 最 大 干 扰
如 果 想 构 建唯 一 索 引 ，就 要 让 某 一 列 当 中 的数 值 保 持 唯
一
参考文献
ｆ １ １ 谢 刚． Ｏ ｒ ａ ｃ ｌ ｅ与 Ａ ｒ ｃ Ｓ Ｄ Ｅ在 三 北 防 护 林 监 测 管 理 信 息 系统 中 的优 化
（ ２ ） 被 干扰 系统 接 收 机 的 阻塞 功 率 ： 各 系统 的 发 射 机 阻 塞 指标详见 ３ Ｇ Ｐ Ｐ设 备规 范 和 工信 部 相 关 文件 要 求 （ ３ ） 阻 塞 干 扰 隔 离度 要 求 （ ｄ Ｂ ） ＝ 干 扰 基 站 典 型 发 射 功 率 （ ｄ Ｂ ｍ） 一 被 干扰 系统 接 收 机 的 阻塞 功 率 （ ｄ Ｂ ｍ）
噪抬 升 准则 ， 因此 最大允 许的 外部 干扰应 比接 收机 底噪 低 ７ ｄ Ｂ （ ３ ） 杂 散 干 扰 隔 离度 （ ｄ Ｂ ） ＝ 杂 散 干扰 功 率 （ ｄ Ｂ ｍ ／ １ ０ ０ ｋ Ｈ ｚ ） 一 允 许 的 最 大 干扰 功 率 （ ｄ Ｂ ｍ／ １ ０ ０ ｋ Ｈｚ ）
（ １ ） 确 定 干扰 基 站 典 型发 射 功 率 ： 详 见 主设 备 规 范 。
３ Ｌ Ｔ Ｅ干扰 隔离度及隔离距离计算
３Байду номын сангаас． １ ｌ Ｊ Ｔ Ｅ干扰 隔离 度计 算
Ｌ Ｔ Ｅ 系统 问干 扰 隔 离度 计 算 流 程如 图 １
３ ． １ ． １ 杂 散 干 扰 隔 离 度 计 算 方 法
扰 包括 系统 间干 扰 及 其 它随 机 干 扰 ． 而 系统 间 干扰 主 要 包括
定向耦合器的耦合度,隔离度,定向度计算公式
定向耦合器是指能够将输入信号从一个端口转移到指定的输出端口的设备。
在设计和使用定向耦合器时，需要考虑其耦合度、隔离度和定向度。
这些参数对定向耦合器的性能和使用效果具有重要影响。
一、耦合度耦合度是定向耦合器传输信号中的一种重要参数，指的是输入端口与输出端口之间的能量传输。
耦合度越高，输入端口的能量会更多地传输到输出端口，实际上就是指定向耦合器所提供的端口之间传输能量的程度。
耦合度的计算公式为：C = 10 * log10(Ws/Wi)其中C表示耦合度，单位为分贝(dB)，Ws表示输入端口的能量，Wi 表示输出端口的能量。
通常情况下，耦合度的取值范围一般在20dB 至50dB之间，不同的应用场景下，所需的耦合度也会不同。
选择合适的耦合度能够满足不同的需求。
二、隔离度隔离度是定向耦合器的另一个重要参数，用来描述输入端口和其他端口之间的隔离程度。
隔离度越高，表示输入端口与其他端口之间的干扰越小，这对于提高定向耦合器的性能和稳定性非常重要。
隔离度的计算公式如下：I = 10 * log10(Ws/Wi)其中I表示隔离度，单位也是分贝(dB)，Ws表示输入端口的能量，Wi 表示其他端口的能量。
隔离度的取值范围一般在20dB至40dB之间，隔离度越高，输入端口和其他端口之间的干扰就越小。
三、定向度定向度是描述定向耦合器在将能量从输入端口传输到指定输出端口时的效果的参数。
在使用定向耦合器时，需要考虑定向度的大小，定向度越高，表示定向器在传输时的效果越好。
定向度的计算公式如下：D = 20 * log10(sqrt((1 - |S21|^2) * (1 - |S31|^2)))其中D表示定向度，S21和S31表示定向耦合器的S参数，用来描述能量在端口之间的传输情况。
定向度的取值范围一般在20dB至30dB 之间，选择合适的定向度能够确保定向耦合器在实际使用中能够高效地传输信号。
总结在设计和使用定向耦合器时，需要充分考虑耦合度、隔离度和定向度这些重要参数。
射频隔离度的计算公式
射频隔离度的计算公式
射频隔离度的计算公式是：隔离度（dB）=10*log10(输入功率/输出功率)。
阻抗是射频无源器件测试中最常提到的指标，是射频无源器件影响无线电波电压、电流的幅值和相位变化的固有特性。
如需更多电磁波相关专业知识，可以咨询无线电专业技术人员或查看有关电磁波领域的专业书籍。
在通信系统中，射频隔离度是一个重要的性能指标，它决定了信号在传输过程中受到的干扰程度。
射频隔离度越高，信号传输的稳定性和可靠性越好。
在计算射频隔离度时，需要考虑输入功率和输出功率的关系。
如果输入功率一定，输出功率越小，说明信号在传输过程中受到的干扰越少，射频隔离度就越高。
阻抗和射频隔离度有关联。
阻抗的测量主要是以电压驻波比(VSWR)为标准，电压驻波比越大，阻抗匹配越差，信号反射越大，隔离度越差。
反之，电压驻波比越小，阻抗匹配越好，信号反射越小，隔离度越好。
因此，在设计和测试通信系统时，需要充分考虑阻抗和射频隔离度的影响，以提高信号传输的质量和稳定性。
隔离度计算方法和详细干扰分析
825－835
870－880
885-909
930-954
909－915
954－960
1710－1730
1805－1825
1745－1755
1840－1850
1900－1920
1920－1980
2110－2170
1880－1920和2010－2025
2400-2483.5
10.05.2020
4
10.05.2020
MCL≥Po－Pb
10.05.2020
14
通常也把增益下降到比线性增益低1dB时的输出功率 值定义为输出功率的1dB压缩点。为了防止接收机过 载，从干扰基站接收到的总载波功率电平需要低于它 的1dB压缩点。 因此，在接收机过载方面，也可以如下计算：
Eoverload=Ctotal_interfering-LRX_Filter-CAFF_RX Ctotal_interfering：干扰基站天线连接处的载频总功 率（dBm）； LRX_Filter：被干扰基站的接收滤波器在干扰基站发 射带宽内的衰减（dB）； CAFF_RX：被干扰基站天线连接处接收到的载频总 功率（dBm）； Eoverload：隔离度要求（dB）。
10.05.2020
17
系统 LRX_Filter CAFF_RX
GSM DCS180
0 WCDMA
60dB
-23 dBm
最大发射功率 Ctotal_interferin
g
43 dBm
隔离度要求 （dB）
6 dB
43 dBm
6 dB
43 dBm
6 dB
10.05.2020
18
3、WCDMA系统对于阻塞干扰的要求如下表所示：
隔离度的分析
垂直隔离度
Ih=28+40lg(d/λ) +lw Ih=47.1+40lgd+lw (GSM900情况) d : 天线垂直距离 λ : 天线工作波长 Dt,Dr : 天线的前后比 Gtx , Grx : 天线的增益 lw : 障碍物损耗
水平隔离度与垂直隔离度的比较
若Gt=Gr=15db Dt=Dr=25db Lw=0 f=900Mhz
频谱仪测量收发信隔离度
施主 天线 频谱仪
HM5014
DT
ATT.
直放站 MT
点 频 信号发生器 号 信
覆盖 天线
output input
工程中注意事项
隔离度应大于直放站工作增益10-15DB
增加隔离度的常用方法
增大收发天线的水平及垂直距离 ;
增加遮挡物,如加装屏蔽网等 ; 增加施主天线的方向性,如使用抛物面天线 ; 选用方向性更强的重发天线,如定向角度天线 ; 调整施主与重发天线的角度和方向,使两者尽量背向 .
施主和重发天线采用背对背安装
隔离度和距离的关系表
d(m)
5
10
15
20
25
30
35
40
Ih(db)
65.6
71.6
75.1
77.65
79.6
81.2
82.5
83.7
Iv(db)
75
87.2
94
99.2
103.2
106.4
109.2
111.2
结论
距离相同,垂直隔离度比水平隔离度大 距离增加一倍,水平隔离度增加6db;垂直隔离度增加 12db 距离大到一定程度,隔离度增加不明显
自激的原因 主要由直放机本身的下行通路和上 行通路的信号外泄造成内部回路自激以 及直放站接收天线和直放站的发射天线 间的隔离度不够造成的.
隔离度计算
直放站建设中隔离度问题的几点考虑深圳市国人通信有限公司张学工丁天文摘要：隔离度是无线同频直放站应用中非常重要的工程调整参数，在不同的应用中有着不同的调整，如果不注意，会对网络造成很大影响。
本文根据实际应用的情况，总结了几种对隔离度调整的概念及方法，希望对使用直放站有所帮助。
关键词：直放站建设隔离度调整方法隔离度定义为直放站输入端口信号对输出端口信号的衰减度，是功率之比，单位dB。
隔离度是同频无线直放站建设中极为关键的因素，也是其它直放站调试中所必需注意的指标。
针对在不同应用中的隔离度问题，本文将从四个方面进行分析，以求得到关于隔离度参数调整的一般方法。
1．无线同频直放站的隔离度问题无线同频直放站采用同频放大转发的技术，施主天线和重发天线之间收到和发送的信号频率是一致的，又在开放的环境下收发信号，必然存在着信号的空间耦合。
如果这种耦合度不控制在一定的范围之内，就有可能引起直放站设备的自激，这将对整个网络造成影响。
降低耦合的重要方法是提高隔离度。
因此也可以说隔离问题是用好同频无线直放站的关键问题。
1．1 无线同频直放站的隔离度的定义及测试无线同频直放站的隔离度是指直放站的信号输入端口对信号输出端信号的抑制度（或衰减度），它取决于施主天线和重发天线间的相对位置，也同天线的方向角、前后比等参数有关，由于直放站的上行频率和下行频率之间差别不大，所以上行隔离度和下行隔离度可以近似看成相同。
在工程现场，多采用信号源加上频谱分析仪的方法现场测试，可以很方便的得到两个天线间的隔离度。
1．2自激的产生及同隔离度的关系图1 同频无线直放站产生自激原理图无线同频直放站在应用中最容易出现的问题就是自激，当系统内出现正反馈环路时，就会出现自激，如图1所示。
这是自激产生原理图，施主天线从施主基站接收频率为f1的下行信号，经增益为G的直放站放大后，由重发天线发射出去（同频信号f1）。
一部分信号再经过转发天线的后瓣（旁瓣）耦合到施主天线的后瓣（旁瓣），再由直放站放大。
隔离度测量与计算
隔离度测量与计算
测量收发隔离度
收发隔离度，即信号从直放站前向输出端口至前向输入端口（或者从反向输出端口至反向输入端口）的空中路径衰减值，其大小直接影响着直放站的增益配置，在确定天线位置后，一定要测量隔离度。
直放站前向输出功率比反向输出功率大，主要考虑前向链路的收发隔离度。
收发隔离度分为水平隔离度和垂直隔离度。
水平隔离度Lh用分贝表示公式如下：
Lh=22.0+20log10(d/λ)-(Gt+Gr)+(Xt+Xr)
22.0为传播常数
d为收发天线水平间隔（单位：英尺）
λ为天线工作波长（单位：英尺）
Gt、Gr分别为发射和接收天线的增益（单位：dB）
Xt、Xr分别为发射和接收天线的前后比（单位：dB）
垂直隔离度Lv用分贝表示公式如下：
Lv=28.0+40log10(d/λ)
28.0为传播常数
d为收发天线水平间隔（单位：英尺）（3.28英尺=1米）
λ为天线工作波长（单位：英尺）
按照工程设计要求，隔离度L（dB）应大于直放站最大工作增益Gmax 约10～15dB。
现取L-Gmax=12dB，考虑通常情况下直放站最大工作增益G=90dB，故L应不小于102dB，取f=850MHz，Gr=20dB，Gt=10dB，Xr=45dB,Xt=40dB,由上面公式计算，天线间最小水平距离应为20米，天线间最小垂直距离应为12米。
隔离度实际测量方法
隔离度及检测
隔离度I = x + y （dB）。
(完整版)隔离计算书
(完整版)隔离计算书1. 引言本文档旨在详细描述隔离计算的方法和步骤，以便在需要隔离污染源或保护环境的场合进行有效的计算。
隔离计算是一项重要的环境保护工作，通过合理的计算可以减少对环境的污染，提升生态环境质量。
2. 隔离计算的背景在现代工农业生产中，污染物的排放已成为一个严重的环境问题，对人类健康和生态系统造成了严重威胁。
隔离计算作为一种有效的环境保护手段，通过精确计算污染源排放和环境容量，确定合理的隔离措施，减少或消除污染物的影响，保护环境并维护人类的生存环境。
3. 隔离计算的基本原理隔离计算的基本原理是基于环境容量和污染物排放量之间的关系，通过分析污染物对环境的影响程度，确定合理的环境容量，并据此计算出污染物的排放限值，从而制定相应的隔离措施。
隔离计算需要考虑污染物的性质、排放途径、环境敏感性等因素，以确保计算结果的准确性和可行性。
4. 隔离计算的步骤隔离计算包括以下步骤：4.1 确定污染物性质和排放途径首先需要了解待排放的污染物的性质和其可能的排放途径，包括物理性质、化学性质、毒性等。
4.2 评估环境敏感性根据污染物的性质和环境敏感性，评估受影响环境的容忍能力，包括水体、大气、土壤等。
4.3 确定环境容量根据环境敏感性评估结果，确定受影响环境的容忍能力，即环境容量，通常以浓度或负荷为指标。
4.4 计算污染物排放限值根据上述环境容量和污染物的性质，计算污染物的排放限值，确保排放控制在环境容量内。
4.5 制定隔离措施根据污染物排放限值，制定相应的隔离措施，包括工艺改进、设备更新、污染治理等。
5. 注意事项在进行隔离计算时，需要注意以下几点：- 确保计算所使用的数据准确可靠，包括污染物的性质数据、环境容量数据和监测数据等。
- 对于复杂的污染源，可以采用模型进行计算，提高计算结果的准确性。
- 隔离计算应该根据实际情况进行调整和优化，以达到最优的环境保护效果。
6. 结论隔离计算是环境保护工作中不可或缺的一部分，通过合理计算和科学隔离措施的制定，可以有效减少污染物的排放，保护环境，维护人类健康。
wdm隔离度计算
wdm隔离度计算摘要：I.引言- 介绍wdm 隔离度计算的背景和重要性II.wdm 技术的基本原理- 详述wdm 技术的工作原理和组成部分III.wdm 隔离度的定义和计算方法- 解释wdm 隔离度的概念和定义- 介绍wdm 隔离度的计算方法和公式IV.wdm 隔离度的影响因素- 分析影响wdm 隔离度的各种因素，如光源、光纤、光波分复用器等V.wdm 隔离度的测量和优化- 介绍wdm 隔离度的测量方法和工具- 讨论如何优化wdm 隔离度以提高wdm 系统的性能VI.结论- 总结wdm 隔离度计算的重要性及其在wdm 系统中的应用正文：随着光纤通信技术的飞速发展，波分复用(wdm) 技术已经成为提高光纤通信系统容量和传输速率的重要手段之一。
在wdm 系统中，wdm 隔离度的计算是非常重要的，因为它直接影响着wdm 系统的性能和稳定性。
本文将详细介绍wdm 隔离度计算的相关内容。
wdm 技术的基本原理是将不同波长的光信号通过光纤传输，通过wdm 器将不同波长的光信号复用到同一根光纤上，从而提高光纤的传输容量。
wdm 系统由光源、光纤、光波分复用器、光检测器等组成。
wdm 隔离度是指在wdm 系统中，不同波长的光信号之间的干扰程度，通常用信号之间的串扰来表示。
wdm 隔离度的计算方法通常采用以下公式:Isolation = (Pin + Pout) / (Pin + Pout + Iin)其中，Pin 和Pout 分别为输入和输出的功率，Iin 为输入的干扰功率。
wdm 隔离度的影响因素很多，其中光源、光纤、光波分复用器等元器件的性能直接影响着wdm 隔离度。
同时，wdm 系统的配置和参数设置也会对wdm 隔离度产生影响。
因此，在设计和优化wdm 系统时，需要综合考虑各种因素，以提高wdm 隔离度。
wdm 隔离度的测量和优化是wdm 系统设计和运行中非常重要的一环。
目前，常用的wdm 隔离度测量方法包括频谱分析法和相干光法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18.12.2020
隔离度计算方法和详细干扰分
4
析
18.12.2020
隔离度计算方法和详细干扰分
5
析
概述 隔离度计算方法 详细干扰分析 总结
18.12.2020
隔离度计算方法和详细干扰分
6
析
对被干扰系统来说有三种性能损失需要 考虑：接收机灵敏度降低、IMP干扰（互 调干扰）和接收机过载。
为了将这些性能的损失降低到最小而不 修改现有的发射和接收单元，在各个发 射单元和接收单元之间需要保持一定的 隔离度。
当一个较大干扰信号进入接收机前端的低噪放 时，由于低噪放的放大倍数是根据放大微弱信 号所需要的整机增益来设定的，强干扰信号电 平在超出放大器的输入动态范围后可能会将放 大器推入到非线性区，导致放大器对有用的微 弱信号的放大倍数降低，甚至完全抑制，从而 严重影响接收机对弱信号的放大能力，影响系 统的正常工作。
MCL≥Po－Pb
18.12.2020
隔离度计算方法和详细干扰分
14
析
通常也把增益下降到比线性增益低1dB时的输出功率 值定义为输出功率的1dB压缩点。为了防止接收机过 载，从干扰基站接收到的总载波功率电平需要低于它 的1dB压缩点。 因此，在接收机过载方面，也可以如下计算：
Eoverload=Ctotal_interfering-LRX_Filter-CAFF_RX Ctotal_interfering：干扰基站天线连接处的载频总功 率（dBm）； LRX_Filter：被干扰基站的接收滤波器在干扰基站发 射带宽内的衰减（dB）； CAFF_RX：被干扰基站天线连接处接收到的载频总 功率（dBm）； Eoverload：隔离度要求（dB）。
16
析
2、CDMA系统对于阻塞干扰的要求如下：
在TIA/EIA-97-D《CDMA基站子系统最低性能标准》 的要求，没有对2G频带左右的带外阻塞指标做规定， 因此按照阻塞干扰公式 Eoverload=Ctotal_interfering-LRX_Filter-CAFF_RX 来计算阻塞干扰所需要的隔离度。
隔离度计算方法和 详细干扰分析
隔离度计算方法和详细干扰分 析
概述 隔离度计算方法 详细干扰分析 总结
隔离度计算方法和详细干扰分
2
析
针对我国目前移动通信运营商的网络状况， GSM、CDMA 、DCS1800、PHS、WLAN 与3G在未来几年内将并存的状态，同一个 服务区内将会有多个不同的系统同时工作， 或者采用共址方式或者是合路方式。
18.12.2020
隔离度计算方法和详细干扰分
8
析
杂散所需要的隔离度为： MCL≥Pspu－Pn－Nf＋μ
其中：MCL为隔离度要求 Pspu为干扰源发射的杂散信号功率，单
位为dBm Pn为被干扰系统的接收带内热噪声，单
位为dBm Nf为接收机的噪声系数，基站的接收机噪
声系数一般不会超过5dB μ为干扰保护比
18.12.2020
隔离度计算方法和详细干扰分
13
析
在多系统设计时只要保证到达接收机输入端的 强干扰信功率不超过系统指标要求的阻塞电平， 系统就可以正常的工作。
假设接收机的阻塞电平指标为Pb，干扰发射机 的输出功率为Po，只要：
Pb≥接收的干扰电平＝Po－MCL
这时，强干扰信号不会阻塞接收机，这种情况 下需要的系统间隔离度为：
18.12.2020
隔离度计算方法和详细干扰分
15
析
各系统的阻塞门限如下：
1、GSM/DCS1800系统对于阻塞干扰的要 求如下： 根据GSM标准（GSM 05.05，Section 5.1）可知当GSM的带外阻塞指标为 3MHz＜│f－f0│时，阻塞干扰应小于13dBm。
18.12.2020
隔离度计算方法和详细干扰分
18.12.2020
隔离度计算方法和详细干扰分
9
析
此处的杂散分析结果都是完全按照各个系统协 议规定的指标计算出来的，但是测试结果表明 在杂散辐射指标上实际设备均有较大的余量。
另外对于隔离度要求过大的系统合路时，可以 考虑在干扰系统发射机后增加一级滤波器降低 干扰系统的杂散输出，再与其他系统合路。
18.12.2020
18.12.2020
隔离度计算方法和详细干扰分
7
析
1、发射机杂散对接收机的干扰计算
由于发射机输出的信号通常为大功率信号，在产生 大功率信号的过程中会在发射信号的频带之外产生 较高的杂散，而且这些杂散分布在非常宽的频率范 围内。如果杂散落入某个系统接收频段内的幅度较 高，受害系统的前端滤波器无法有效滤出，会导致 接收系统的输入信噪比降低，通信质量恶化。
WLAN系统
使用频率范围（MHz）
上行频率
下行频率
825－835
870－880
885-909
930-954
909－915
954－960
1710－1730
1805－1825
1745－1755
1840－1850
1900－1920
1920－1980
2110－2170
1880－1920和2010－2025
2400-2483.5
其中CDMA基站的接收滤波器对其他信号的衰减 LRX_Filter一般都在60dB，根据以上隔离度准则， CDMA基站RX接收到的载频总功率应比1dB压缩点 低5dB，即CAFF_RX＝-23dBm。
11
析
互调干扰的干扰机理和杂散干扰一样都是由于干 扰信号进入被干扰信号的工作频带产生的，其所 需要的隔离度也可以由公式：
MCL≥Pspu－Pn－Nf＋μ
来表示，此时Pspu为多路信号合路产生的互调信 号功率。
18.12.2020
隔离度计算方法和详细干扰分
12
析
3、大功率发射信号对接收机的阻塞影响
隔离度计算方法和详细干扰分
10
析
2、多信号合路产生的互调信号对接收机的干 扰计算
两个以上不同的频率作用于一非线性电路或器 件时，将有这两个频率相互调制而产生新的频 率，如果这个新的频率正好落于某一个信道而 为工作于该信道的接收机所接收，即构成对该 接收机的干扰，成为互调干扰。
18.12.2020
隔离度计算方法和详细干扰分
18.12.2020
隔离度计算方法和详细干扰分
3
析
根据信息产业部相关频率规划的规定，目前我国移动通信系统频谱划分具体 如下所示：
频率 移动通信系统
联通CDMA系统 移动EGSM系统 联通GSM系统 移动DCS1800系统 联通DCS1800系统 电信和网通PHS系统 3G FDD系统 3G TDD系统
