蓝牙模块HC05使用说明

合集下载

(2020年整理)蓝牙模块HC05使用说明.doc

HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200 用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式；（5）板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。

（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。

（8） HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。

当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有AT 命令，用户可向模块发送各种AT 指令，为模块设定控制参数或发布控制命令。

通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。

2.蓝牙配置（1）主要内容➢所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。

➢配置要求：实现两个蓝牙模块的主从绑定。

➢注意事项：➢设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。

汇承hc-05蓝牙模块用户手册(中文版)

HC-05蓝牙串口通信模块用户手册V2.1Rev22.1~2016/2/222016/2/22~2.0 2.1DRAWN BY：Ling Xin MODEL:HC-05(主从一体) CHECKED BY：Eric Huang描述：BC04外置8M Flash模块APPD.BY：SimonMokUART（默认）9600蓝牙模块HC-05、HC-06、HC-08无线模块HC-11、HC-12带底板模块参数架HC-USB-PPIN（默认）1234USB转TTL接口HC-05-USB、HC-06-USB HC-11-USBMODE（默认）从机新版模块带有蓝牙指示灯（靠近模块第1脚）。

模块的22脚LED_CON是指示灯控制脚，该脚接地，蓝牙指示灯关闭；该脚悬空，蓝牙指示灯亮。

如果要调整灯的亮度，可以在该脚接一个1K~47K的电阻到模块的31脚LED1，电阻越小，灯越亮。

贴片炉温参考建议首次大批量贴片生产的厂家，先过炉20~30片模块，检查炉温是否合适建议贴片锅炉炉温不得超过参考图温度，二次贴片降低5度左右，夏天可以再适当降低温度供电电压3.1~4.2V工作电流不大于50mA（以实测为准）尺寸大小27mm*13mm*2mm存储温度：-40℃至+85℃，工作温度：-25℃至+75℃数字2.4GHz无线收发射内置2.4GHz天线,用户无需调试天线蓝牙2.0，2Mbps空中波特率CSR BC04蓝牙芯片技术支持Android、WINXP、WIN7数据收发通过UART串口收发HC-05封装下载：/downloadDis.asp?id=15安卓串口助手APP下载：/downloadDis.asp?id=49 PC串口助手下载：/downloadDis.asp?id=44注：蓝牙模块的PIN2：UART-RXD不带上拉，如果单片机TXD无上拉能力的话需要在模块的UART-RXD脚上接个上拉电阻，这个很容易被用户忽略。

因为内容较长，请参考公司网站下载中心提供的文档HC-05AT指令集下载：/downloadDis.asp?id=64。

hc05蓝牙模块如何使用_两个hc05蓝牙模块配对

hc05蓝牙模块如何使用_两个hc05蓝牙模块配对
蓝牙HC05是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。

当建立连接，两设备共同使用一通道也就是同一个串口，一个设备发送数据到通道中，另外一个设备便可以接收通道中的数据。

hc05蓝牙模块如何使用----hc05蓝牙模块设置AT指令一般的蓝牙模块使用有三种。

第一：蓝牙从设备与电脑配对连接（1、电脑自带蓝牙2、电脑不带蓝牙，这事需要蓝牙适配器）
第二：蓝牙从设备与手机配对连接
第三：蓝牙从设备与蓝牙主设备配对连接
HC05蓝牙模块的A T模式设置的方法大致有三种：
一、默认设置
二、用USB转UART模块设置
三、用带有蓝牙设置的主控器串口程序进行设置
第一：主要默认设置：
模块工作角色：从模式
串口参数：38400bits/s停止位1位无校验位
配对码：1234
设备名称：HC-05
连接模式：任意蓝牙设备连接模式
第二：用USBtoUART模块设置蓝牙
蓝牙HC05模块探究-设置AT指令
蓝牙与USB转串口模块连接方式，RXD-TXTXD-RXVCC-VCCGND-GND
要设置蓝牙AT指令，必须让AT引脚置高，然后接上蓝牙模块，当蓝牙模块state灯变为慢闪，则表明已经进入AT模式。

（j将蓝牙模块与转串口模块对插，用跳线将AT对应的。

HC-05蓝牙配对配置

Hc—05蓝牙配对配置步骤主机蓝牙1.进入AT模式(按住蓝牙模块的按键上电，测试指令(状态两秒延时闪烁)2.打开两个串口调试助手窗口，分别打开主从蓝牙的COM口，(波特率默认为38400)3.指令发送配置顺序-指令-作用1-AT-检查是否进入AT模式，返回OK2-AT+ORGL-恢复主机蓝牙默认设置3-AT+PSWD=20181121-设置主机蓝牙配对密码(主从蓝牙的配对密码相同才能成功匹配)4-AT+ROLE=1-设置主机蓝牙为主机模式（1位主模式、0为从模式）5-AT+ADDR？-查询主机蓝牙地址，为了与从机蓝牙绑定，例如18:e4:356eb16-AT+BIND=18,e4,357646-主机蓝牙绑定从机蓝牙7-AT+CMODE=0-配置连接模式为指定蓝牙地址连接模式(模块默认为1：任意蓝牙地址连接模式)8-AT+NAME=Host-设置主机蓝牙的名字9-AT+UART=9600,0,0-设置主机蓝牙波特率10-从机蓝牙1.进入AT模式(按住蓝牙模块的按键上电，测试指令(状态两秒延时闪烁)2.打开两个串口调试助手窗口，分别打开主从蓝牙的COM口，(波特率默认为38400)3.指令发送配置顺序-指令-作用1-AT-检查是否进入AT模式，返回OK2-AT+ORGL-恢复从机蓝牙默认设置3-AT+PSWD=20181121-设置从机蓝牙配对密码(主从蓝牙的配对密码相同才能成功匹配)4-AT+ROLE=0-设置主机蓝牙为从机模式（1位主模式、0为从模式）5-AT+ADDR？-查询从机蓝牙地址，为了与主机蓝牙绑定，例如18:e4:3576466-AT+BIND=18:e4:356eb1-从机蓝牙绑定主机蓝牙7-AT+CMODE=0-配置连接模式为指定蓝牙地址连接模式(模块默认为1：任意蓝牙地址连接模式)8-AT+NAME=Slave-设置从机蓝牙的名字9-AT+UART=9600,0,0-设置从机蓝牙波特率注意：主从蓝牙的配对密码和波特率要相同，模块上电后才会自动对接。

HC-05蓝牙模块使用教程

HC-05蓝⽛模块使⽤教程
1.接线
蓝⽛模块与 USB转TTL模块的接线：
5V->5V
GND->GND
RX->TXD
TX->RXD
2.调试
给蓝⽛模块上电，⼿机端下载蓝⽛串⼝助⼿SPP，⼿机打开蓝⽛，与HC-05配对后连接，密码⼀般是1234在⼿机端发送字符，即可在电脑的串⼝调试助⼿中看到接收内容。

3.参数设置
3.1 进⼊命令响应模式（AT模式）
⾸先按住蓝⽛模块上的复位键然后再上电，看见蓝⽛模块上的LED灯以2s间隔闪烁，就表⽰进⼊了AT模式记住串⼝助⼿的波特率设置为38400，停⽌位1位，数据为8位，奇偶校验⽆,另外⼀定要勾上“发送新⾏”！
3.2常⽤AT指令
发送AT,返回OK表⽰执⾏AT指令正常
AT+ROLE=0 //0表⽰主模式,1表⽰从模式,2表⽰回环模式
AT+NAME="BLUENAME" //配置蓝⽛模块名称，也可以不打引号，返回OK
AT+PSWD=1234 //设置蓝⽛配对码
/*这⾥设置⾃动连接⼯作模式的波特率,也就是通信的当蓝⽛接收发送数据模式的波特率
我们现在是AT模式下波特率只能是38400,这个改不了*/
AT+UART=115200,1,0
AT+RESET //重启模块,可以看到LED等以0.5s间隔闪烁
AT+VERSION? //查看版本信息
AT+ORGL //恢复默认状态
AT+ADDR? //查看蓝⽛地址
AT+PSWD? //查看配对码
AT+UART? //查看串⼝参数。

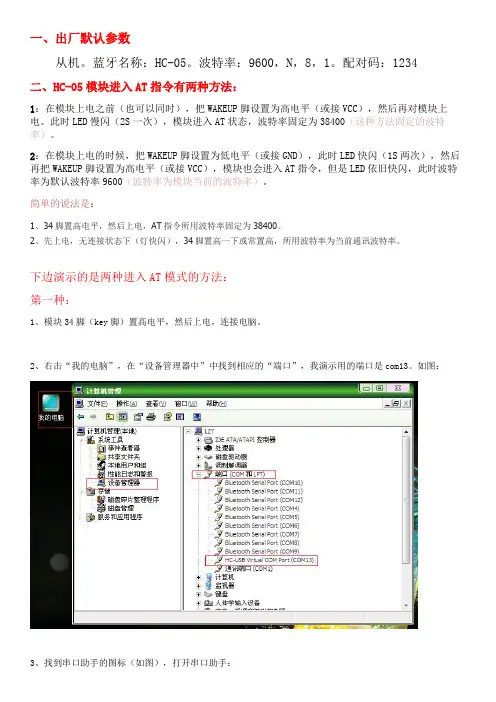

HC-05进入AT模式的两种方法及步骤演示

一、出厂默认参数从机。

蓝牙名称：HC-05。

波特率：9600，N，8，1。

配对码：1234二、HC-05模块进入AT指令有两种方法：1：在模块上电之前（也可以同时），把WAKEUP脚设置为高电平（或接VCC），然后再对模块上电。

此时LED慢闪（2S一次），模块进入AT状态，波特率固定为38400（这种方法固定的波特率）。

2：在模块上电的时候，把WAKEUP脚设置为低电平（或接GND），此时LED快闪（1S两次），然后再把WAKEUP脚设置为高电平（或接VCC），模块也会进入AT指令，但是LED依旧快闪，此时波特率为默认波特率9600（波特率为模块当前的波特率）。

简单的说法是：1、34脚置高电平，然后上电，AT指令所用波特率固定为38400。

2、先上电，无连接状态下（灯快闪），34脚置高一下或常置高，所用波特率为当前通讯波特率。

下边演示的是两种进入AT模式的方法：第一种：1、模块34脚（key脚）置高电平，然后上电，连接电脑。

2、右击“我的电脑”，在“设备管理器中”中找到相应的“端口”，我演示用的端口是com13。

如图：3、找到串口助手的图标（如图），打开串口助手：4、在打开的串口助手选择正确的端口和波特率38400，并打开串口如图：5、勾选“自动发送”，在输入框中输入AT并回车（只要一个回车就可以了），如图：6、这时就会在回收框中看到有OK返回了，如图：第二种：1、模块上电,连接电脑。

2、右击“我的电脑”，在“设备管理器中”中找到相应的“端口”，我演示用的端口是com13。

如图：3、找到串口助手的图标（如图），打开串口助手：4、在打开的串口助手选择正确的端口和波特率，并打开串口如图：5、勾选“自动发送”，在输入框中输入AT并回车（只要一个回车就可以了），如图：6、这时按一下按键（这是34脚即KEY脚置高电平），就会在回收框中看到有OK返回了，如图：注：发AT需回车换行。

在指令后加\r\n（回车换行）或按enter键换行。

HC-05蓝牙模块调试详解

1、HC05模块通过USB转TTL模块连接在一起，TX、RX交叉对接。

2、长按模块按键，将USB插入电脑上电,LED灯慢闪（2s间隔），串口蓝牙进入AT命令模式，此时默认
3、打开串口助手XCOM V2.0，波特率设置为38400，打开串口
4、发送指令"AT",看是否返回"OK",串口助手返回OK，设置成功
5、发送"AT+NAME=BCI0",设置名称为BC1，串口助手返回OK，设置成功
5、发送"AT+PSWD="0000"",设置密码为0000，串口助手返回OK，设置成功
5、发送"AT+UART=9600,0,0",设置波特率为9600，串口助手返回OK，设置成功
6、发送"AT+RESET",退出AT模式，串口助手返回OK，蓝牙模块LED灯快闪
7、电脑串口助手，设置波特率为9600，重新打开串口
8、手机软件串口助手连接蓝牙模块，连接时输入密码，手机串口助手发送数据，电脑串口助手可以
9、手机发送数据，电脑软件可显示。

HC05蓝牙模块的使用

HC05蓝牙模块的使用这是从网上找到的HC05蓝牙模块的设置方法，跟大家分享一下简述：蓝牙HC05是主从一体的蓝牙串口模块，简单的说，当蓝牙设备与蓝牙设备配对连接成功后，我们可以忽视蓝牙内部的通信协议，直接将将蓝牙当做串口用。

当建立连接，两设备共同使用一通道也就是同一个串口，一个设备发送数据到通道中，另外一个设备便可以接收通道中的数据。

当然，对于建立这种通道连接是有一定条件，那就是对蓝牙设置好能进行配对连接的AT模式。

一般的蓝牙串口模块引脚：RXD：接收端TXD：发送端AT：设置工作模式（1、工作模式 2、AT指令设置模式）VCC：模块供电正极（5V）GND:模块供电负极蓝牙HC05模块探究-设置AT指令一般的蓝牙模块使用有三种。

第一：蓝牙从设备与电脑配对连接(1、电脑自带蓝牙 2、电脑不带蓝牙，这事需要蓝牙适配器)第二：蓝牙从设备与手机配对连接第三：蓝牙从设备与蓝牙主设备配对连接HC05蓝牙模块的AT模式设置的方法大致有三种：一、默认设置二、用USB转UART模块设置三、用带有蓝牙设置的主控器串口程序进行设置第一：主要默认设置：模块工作角色：从模式串口参数：38400bits/s 停止位1位无校验位配对码：1234设备名称：HC-05连接模式：任意蓝牙设备连接模式第二：用USB to UART模块设置蓝牙蓝牙HC05模块探究-设置AT指令蓝牙与USB转串口模块连接方式，RXD-TX TXD-RX VCC-VCC GND-GND要设置蓝牙AT指令，必须让AT引脚置高，然后接上蓝牙模块，当蓝牙模块state灯变为慢闪，则表明已经进入AT模式。

（j将蓝牙模块与转串口模块对插，用跳线将AT对应的引脚接VCC）这时候将转串口模块接入电脑，打开超级终端或者串口调试助手便可以开始设置AT 模式。

打开串口调试助手，测试AT指令，找到相应串口号后，注意两点，1、设置AT模式的波特率为38400 2、输入指令后加上回车后换行，发送后返回OK。

HC-05蓝牙配对配置

HC-05蓝牙配对配置Hc—05蓝牙配对配置步骤主机蓝牙1.进入AT模式(按住蓝牙模块的按键上电，测试指令(状态两秒延时闪烁)2.打开两个串口调试助手窗口，分别打开主从蓝牙的COM口，(波特率默认为38400)3.指令发送配置顺序-指令-作用1-AT-检查是否进入AT模式，返回OK2-AT+ORGL-恢复主机蓝牙默认设置3-AT+PSWD=20181121-设置主机蓝牙配对密码(主从蓝牙的配对密码相同才能成功匹配)4-AT+ROLE=1-设置主机蓝牙为主机模式（1位主模式、0为从模式）5-AT+ADDR？-查询主机蓝牙地址，为了与从机蓝牙绑定，例如18:e4:356eb16-AT+BIND=18,e4,357646-主机蓝牙绑定从机蓝牙7-AT+CMODE=0-配置连接模式为指定蓝牙地址连接模式(模块默认为1：任意蓝牙地址连接模式)8-AT+NAME=Host-设置主机蓝牙的名字9-AT+UART=9600,0,0-设置主机蓝牙波特率10-从机蓝牙1.进入AT模式(按住蓝牙模块的按键上电，测试指令(状态两秒延时闪烁)2.打开两个串口调试助手窗口，分别打开主从蓝牙的COM口，(波特率默认为38400)3.指令发送配置顺序-指令-作用1-AT-检查是否进入AT模式，返回OK2-AT+ORGL-恢复从机蓝牙默认设置3-AT+PSWD=20181121-设置从机蓝牙配对密码(主从蓝牙的配对密码相同才能成功匹配)4-AT+ROLE=0-设置主机蓝牙为从机模式（1位主模式、0为从模式）5-AT+ADDR？-查询从机蓝牙地址，为了与主机蓝牙绑定，例如18:e4:3576466-AT+BIND=18:e4:356eb1-从机蓝牙绑定主机蓝牙7-AT+CMODE=0-配置连接模式为指定蓝牙地址连接模式(模块默认为1：任意蓝牙地址连接模式)8-AT+NAME=Slave-设置从机蓝牙的名字9-AT+UART=9600,0,0-设置从机蓝牙波特率注意：主从蓝牙的配对密码和波特率要相同，模块上电后才会自动对接。

蓝牙模块HC05使用说明

蓝牙模块HC05使用说明一、产品概述：蓝牙模块HC05是一款便携式无线通信设备，它可以与其他蓝牙设备（如手机、平板电脑、电脑等）进行无线通信，实现数据的传输和控制。

它采用蓝牙4.0标准，具有快速稳定的无线传输速度和低功耗特性。

本文将介绍HC05的主要功能和使用方法。

二、产品特点：1.蓝牙4.0技术，支持低功耗和高速传输。

2.采用UART串口通信接口，操作简单方便。

3.通信距离可达到10米，适用于近距离无线通信。

4.支持多种蓝牙协议，如SPP、HID、GATT等。

5.低功耗设计，不影响设备的电池寿命。

6.内置蓝牙模块，无需额外连接线路。

三、使用步骤：1.连接硬件将HC05模块插入到设备的UART串口上，并接通供电电源。

确保模块连接正常，并处于待机状态。

2.设置模块参数使用串口调试工具连接到HC05模块的串口，并通过AT命令对模块进行配置。

常用的AT命令有：-AT：检查模块是否正常工作。

-AT+ROLE：设置模块的角色，如主设备或从设备。

-AT+NAME：设置模块的蓝牙名称。

-AT+PIN：设置模块的配对密码。

-AT+BAUD：设置模块的波特率。

-AT+VERSION：查询模块的固件版本。

3.配对蓝牙设备将需要连接的蓝牙设备（如手机）设置为可被到的状态，然后通过手机或其他设备的蓝牙设置界面并选择HC05模块进行配对。

配对成功后，两个设备即可建立蓝牙连接。

4.数据传输和控制通过HC05模块的UART串口与外部设备进行数据的传输和控制。

可以通过串口编程或使用现有的蓝牙通讯协议来实现数据的收发和处理。

5.断开连接和重新连接通过发送AT命令AT+DISC来断开与蓝牙设备的连接。

重新连接时，通过蓝牙设备并选择HC05模块进行再次配对即可。

四、注意事项：1.HC05模块的接口和电源连接正确，避免插反或接反，以防损坏设备。

2.在进行AT命令配置时，注意命令的格式和参数的正确设置，以免出现配置错误。

3.在配对蓝牙设备时，确保设备处于可被到的状态，并选择正确的设备进行配对。

HC-05蓝牙串口模块

1.1小常识（非常重要）：TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。

RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。

正常通信时候本身的TXD永远接设备的RXD！自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。

也称回环测试。

1.2电平逻辑：TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑"1",0V等价于逻辑"0",称作TTL信号系统，是正逻辑RS232电平：采用-12V到-3V，等价于逻辑"0"，+3V到+12V的逻辑电平，等价于逻辑"1"，是负逻辑的1.3产品特性：1、核心模块使用HC-05从模块，引出接口包括VCC,GND,TXD,RXD,KEY引脚、蓝牙连接状态引出脚（STATE），未连接输出低，连接后输出高2、led指示蓝牙连接状态，快闪表示没有蓝牙连接，慢闪表示进入AT 模式，双闪表示蓝牙已连接并打开了端口3、底板设置防反接二极管，带3.3V LDO，输入电压3.6~6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！4、接口电平3.3V，可以直接连接各种单片机（51，AVR，PIC，ARM，MSP430等），5V单片机也可直接连接，无需MAX232也不能经过MAX232！5、空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证6、配对以后当全双工串口使用，无需了解任何蓝牙协议，支持8位数据位、1位停止位、可设置奇偶校验的通信格式，这也是最常用的通信格式，不支持其他格式。

7、可以通过拉高34脚进入AT命令模式设置参数和查询信息8、体积小巧（3.57cm*1.52cm），工厂贴片生产，保证贴片质量。

蓝牙模块HC-05使用说明

蓝牙模块HC-05使用说明一、HC-05 模块简介HC-05 是一款主从一体的蓝牙串口模块，工作频段为 24GHz，具有低功耗、传输稳定等特点。

它支持蓝牙 20 协议，可以与各种带有蓝牙功能的设备进行通信，如手机、平板电脑、电脑等。

该模块有 6 个引脚，分别为 VCC（电源正极）、GND（电源负极）、TXD（发送数据）、RXD（接收数据）、STATE（状态指示）和 KEY（按键）。

模块上通常还会有一个指示灯，用于指示蓝牙的连接状态。

二、硬件连接1、电源连接将 HC-05 模块的 VCC 引脚连接到 33V 5V 的直流电源正极，GND 引脚连接到电源负极。

需要注意的是，电源电压要稳定，以免影响模块的正常工作。

2、串口连接将模块的 TXD 引脚连接到控制器（如单片机）的 RXD 引脚，RXD 引脚连接到控制器的 TXD 引脚。

这样就可以实现模块与控制器之间的数据收发。

三、软件设置1、进入 AT 指令模式在使用 HC-05 之前，需要先将其设置为 AT 指令模式。

通常的方法是在模块未连接状态下，将 KEY 引脚拉低（接 GND），然后给模块上电，此时模块进入 AT 指令模式，指示灯会快速闪烁。

2、常用 AT 指令｀AT`：测试指令，返回`OK`表示模块正常工作。

｀AT+NAME=xxxx`：设置蓝牙模块的名称为`xxxx`。

｀AT+BAUD=x`：设置波特率，｀x`可以是 9600、19200、38400 等常见值。

｀AT+PIN=xxxx`：设置配对密码为`xxxx`。

3、保存设置设置完成后，使用`AT+SAVE`指令保存设置，使设置在模块重新上电后仍然有效。

四、与手机或电脑配对连接1、打开手机或电脑的蓝牙功能，搜索附近的蓝牙设备，找到您设置好名称的 HC-05 模块。

2、输入设置好的配对密码进行配对连接。

3、连接成功后，模块的指示灯会常亮。

五、数据传输1、从 HC-05 发送数据控制器通过串口向 HC-05 发送数据，HC-05 会将数据通过蓝牙发送到已连接的设备。

(完整word版)蓝牙模块HC-05使用说明

HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200 用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式；（5）板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。

（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。

通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。

2.蓝牙配置（1）主要内容➢所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。

➢配置要求：实现两个蓝牙模块的主从绑定。

蓝牙模块HC-05使用说明

HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1产品实物图图7-2引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200用户可设置；AT30mA(）、从（PIO11）2.（1）USB设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。

设置波特率38400，数据位8位，停止位1位，无校验位，无流控制。

✧测试通讯发送：AT（换行）C.D.◆◆修改密码指令：AT+PSWD（建议最好把密码设置成自己的学号）返回：OK如下图所示：◆指令：AT＋PSWD？返回：OK如下图所示：E.设置蓝牙的主从模式指令：AT+ROLE=0（0—从，1—主）返回：OK如下图所示：同样，查询指令为AT＋ROLE?（这里不详细介绍）通过前面A-E步骤，设定好主、从模块F.实现主、从模块的通讯绑定实现绑定的条件：✧两个蓝牙模块必须设置成一个为主模块，一个为蓝牙从模块。

✧密码必须一致✧设定蓝牙连接模式（指定蓝牙地址连接模式）✧互相绑定对方地址。

前两个条件通过A-E已经设置好，主要是后两个条件的设置。

◆设定蓝牙连接模式主从模块都需要设置，这里只以从模块为例。

指令：AT+CMODE=0//0：指定蓝牙地址连接模式返回：OK。

蓝牙模块HC-05使用说明(完整资料).doc

【最新整理，下载后即可编辑】HC-05蓝牙模块介绍与配置1.蓝牙介绍图7-1 产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED 慢闪表示进入AT命令模式；（5）板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。

（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。

（8）HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。

通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。

2.蓝牙配置（1）主要内容➢所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。

➢配置要求：实现两个蓝牙模块的主从绑定。

➢注意事项：USB转TTL模块（下载器）与HC-05蓝牙模块的连接方➢设置步骤✧进入AT指令模式（所有AT指令都必须换行）✧设置串口波特率9600，无校验位，无停止位✧修改蓝牙名称、密码✧设置蓝牙的主从模式（1主1从）✧实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式✧将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。

蓝牙模块HC05使用说明.pdf

HC-05蓝牙模块介绍与配置1. 蓝牙介绍图7-1 产品实物图图7-2 引脚对应图 HC-05蓝牙模块的特点：（1）采用CSR 主流蓝牙芯片，蓝牙V2.0协议标准；（2）输入电压:3.6V--6V,禁止超过7V ；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200 用户可设置；（4）带连接状态指示灯,LED 快闪表示没有蓝牙连接;LED 慢闪表示进入 AT 命令模式；（5）板载3.3V 稳压芯片,输入电压直流3.6V-6V;未配对时,电流约 30mA(因LED 灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA 。

（6）用于GPS 导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。

（8） HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master ）、从（Slave ）和回环（Loopback ）三种工作角色。

当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有 AT 命令，用户可向模块发送各种 AT 指令，为模块设定控制参数或发布控制命令。

通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。

2. 蓝牙配置（1）主要内容➢所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。

➢配置要求：实现两个蓝牙模块的主从绑定。

HC05蓝牙模块

HC05蓝牙模块一、简介：HC05蓝牙模块是一款主从一体的蓝牙模块，它可以充当三种角色，分别是Slave(从角色)、Master(主角色)和Slave-Loop(回环角色)。

模块角色说明：Slave(从角色):被动连接。

Master(主角色):查询周围的蓝牙从设备，并主动发起连接，从而建立主、从蓝牙设备间的透明数据传输通道。

Slave-Loop(回环角色):被动连接，接收远程蓝牙主设备数据并将数据原样返回给远程蓝牙主设备。

二、串口通信小常识：蓝牙模块是通过串口通信与单片机进行数据交互的。

所以我们又必要了解串口通信的基本常识，串口通信中用到的TXD和RXD是我们需要注意的。

TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。

RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。

注：正常通信时候本身的TXD永远接设备的RXD！正常通信是RXD接其他设备的TXD，因此如果要接收自己发送的数据，就是“自发自收”。

顾名思义，就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，这是一种简单的测试方法，当出现问题时，首先做该测试确定产品是否出现故障，这种测试方法也称“回环测试”。

三、模块特性：1、核心模块是HC05主从一体模块，引出接口包括VCC、GND、TXD、RXD、KEY引脚，蓝牙状态引出脚(STATE)，未连接输出低，连接后输出高。

2、LED指示蓝牙连接状态，快闪表示没有蓝牙连接，慢闪表示进入AT模式，双闪表示蓝牙已经连接并打开了端口。

3、底板设置防反接二极管，带3.3VLDO，输入电压3.6~6V，未配对时电流约30mA，配对后约10mA，输入电压禁止超过7V！4、接口电平3.3V，可以直接连接各种单片机(51、AVR、PIC、ARM、MSP430等),5V单片机也可直接连接，无需MAX232也不能经过MAX232！5、空旷地有效距离10米(功率等级为CLASS 2)，超过10米也是可能的，但不对此距离的连接质量做保证。

ATK-HC05蓝牙串口模块使用说明_AN1301

}
}
//设置 TIM4 的开关
//sta:0，关闭;1,开启;
void TIM4_Set(u8 sta)
{
if(sta)
{
TIM4->CNT=0;
//计数器清空
TIM4->CR1|=1<<0; //使能定时器 4
}else TIM4->CR1&=~(1<<0);//关闭定时器 4
}
//通用定时器中断初始化
USART2->CR3=1<<7;
//使能串口 2 的 DMA 发送
UART_DMA_Config(DMA1_Channel7,(u32)&USART2->DR,(u32)USART2_TX_BU
F);//DMA1 通道 7,外设为串口 2,存储器为 USART2_TX_BUF
#ifdef USART2_RX_EN
所要用到的硬件资源如下：
1，指示灯 DS0 、DS1
2， KEY0/WK_UP 两个按键
3，串口 1、串口 2
4， TFTLCD 模块
5， ATK-HC05-V11 蓝牙串口模块
接下来，我们看看 ATK-HC05 蓝牙串口模块同 ALIENTEK STM32 开发板的连接，前面我们
介绍了 ATK-HC05 蓝牙串口模块的接口，我们通过杜邦线连接 ATK-HC05 模块和开发板的相应
AN1301 ATK-HC05 蓝牙串口模块使用
本应用文档（AN1301，对应战舰 STM32 开发板扩展实验 1/MiniSTM32 开发板扩展实验 22）将教大家如何在 ALIENTEK STM32 开发板上使用 ATK-HC05 蓝牙串口模块（注意，本文档同时适用 ALIENTEK 战舰和 MiniSTM32 两款开发板）。本文档我们将使用 ATK-HC05 蓝牙串口模实现蓝牙串口通信，并和手机连接，实现手机控制开发板。

蓝牙模块HC-05使用说明

1.蓝牙介绍图7-1产品实物图图7-2 引脚对应图HC-05蓝牙模块的特点：（1）采用CSR主流蓝牙芯片，蓝牙协议标准；（2）输入电压:,禁止超过7V；（3）波特率为1200，2400，4800，9600，19200，38400，57600，115200用户可设置；（4）带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式；（5）板载稳压芯片,输入电压直流;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态)；配对成功后,电流大约10mA。

（6）用于GPS导航系统，水电煤气抄表系统，工业现场采控系统；（7）可以与蓝牙笔记本电脑、电脑加蓝牙适配器等设备进行无缝连接。

（8）HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）具有两种工作模式：命令响应工作模式和自动连接工作模式，在自动连接工作模式下模块又可分为主（Master）、从（Slave）和回环（Loopback）三种工作角色。

当模块处于自动连接工作模式时，将自动根据事先设定的方式连接的数据传输；当模块处于命令响应工作模式时能执行下述所有 AT 命令，用户可向模块发送各种 AT 指令，为模块设定控制参数或发布控制命令。

通过控制模块外部引脚（PIO11）输入电平，可以实现模块工作状态的动态转换。

2.蓝牙配置（1）主要内容所需材料：USB转TTL模块（下载器）、HC-05蓝牙模块一对、串口调试助手。

配置要求：实现两个蓝牙模块的主从绑定。

注意事项：USB转TTL模块（下载器）与HC-05蓝牙模块的连接方法如下：蓝牙模块USB转TTL模块RXD<--------->TXDTXD<--------->RXDVCC<--------->5VGND<--------->GND注意：交叉连接设置步骤进入AT指令模式（所有AT指令都必须换行）设置串口波特率9600，无校验位，无停止位修改蓝牙名称、密码设置蓝牙的主从模式（1主1从）实现主从模块的绑定（两个模块实现透传）（2）操作实例A.用杜邦线连接好USB转TTL模块（下载器）与HC-05蓝牙模块（注意交叉！！）B.进入AT指令模式将下载器与电脑连接，（按住HC-05上的复位键，再接通电源，发现指示灯缓慢闪灭，表示进入AT指令模式），并且打开串口助手。
