QNix8500涂层测厚仪使用说明书
qnix8500涂层测厚仪
Qnix8500 涂层测厚仪
技术参数
Qnix8500 涂层测厚仪和 qnix8500 涂层测厚仪价格，尼克斯涂层测厚仪，QNIX8500 测厚仪，尼克斯 8500 涂层测厚仪
产品名称：QNix 8500 涂层测厚仪
简介： 1.高精度、大量程 2.一体化设计，可更换探头 3.可选择单点或两点校准 4.中文操作菜单
销售：沧州欧谱
一、镀层测厚仪产品特点：
1.高精度、大量程 2.一体化设计，可更换探头 3.可选择单点或两点校准 4.中文操作菜单 5.背光液晶 6.数据无线传输
二、镀层测厚仪技术参数：
基 体 探头形式 显 示 测量范围 测量精度 最小基体 最薄基体 最小曲率
ห้องสมุดไป่ตู้
QNix8500 主机 Fe、NFe、Fe\NFe 一体、 分体 LCD 液 晶 显 示 0－2000μm 0－5000μm 0－2000μm： ≤±2％ 2000－5000μm：≤±3％ Fe：20mm× 20mm NFe：20mm× 20mm Fe：0.2mm NFe：0.05mm 凸半径：5mm 凹半径：30mm
统计功能 储存温度 菜单语言 单位显示 温度补偿范围 电 源 重 量 显示功能 显示精度 存储功能 数据传输 尺 寸
平均值，最大值，最小值，标准偏差 －10℃ －－－ 60℃ 中文 μm/mil(公/英制) 0℃ －－－ 60℃ 2 节 1.5V 干电池 120g(含电池及探头) 可以翻转显示屏幕所显示的读数 0.01μm 0－9.99μm 2000 个读数，1 个数据组 RS232 数据无线传输，在无障碍空间内最远传输范围可达到 10m 124mm× 67mm× 33mm
涂层测厚仪操作规程
涂层测厚仪操作规程一、技术参数●采用了磁性和涡流两种测厚方法。
通过选择相应的测头，即可测量磁性金属基体上非磁性覆盖层的厚度，又可测量非磁性金属基体上非导电覆盖层的厚度；●测量范围：（0~1250）μm（F1、N1测头），F10测头可达10mm；●分辨率：0.1μm（F1、N1测头）●示值精度：±（3％H+1）μm；H为被测涂层厚度●显示方法：高对比度的段码液晶显示，高亮度EL背光；●存储容量：可存储20组（每组最多50个测量数值）测量数据●单位制：公制μm、英制（mil）、可自由转换●工作电压：3V（2节5号碱性电池）●持续工作时间：大于200小时（不开背光灯）●通讯接口：USB1.1，可与PC机连接、通讯二、操作流程图开启仪器——校准仪器——进行测量——关闭仪器三、操作步骤基本测量步骤1.准备好待测工件；2.将测头插头插入主机的测头插座中；3.仪器开机；4.判断是否需要校准仪器。
如果需要，选择适当的校准方法进行校准；5.测量。
将测头垂直接触工件的测量面，并轻压测头的加载套，当测头与被测工件表面接触稳定后，随着一声蜂鸣声，屏幕将显示标识和测量值。
如果测量标识闪烁或无测量标识则表示测头不稳定.移开测头后，测量标识消失，厚度值保持。
6.仪器关机四、操作注意事项1.如果在测量中测头放置不稳，会引起测量值与实际值偏差较大；2.如果已经进行了适当的校准，所有的测量值将保持在一定的误差范围内；3.仪器的任何一个测量值都是五次看不见的测量平均值；4.为使测量更加精确，可在一个点多次测量，并计算其平均值作为最终的测量结果；5.显示测量结果后，一定要提起测头至距离工件10mm以上，才可以进行下次测量。
五、维护及注意事项1.应避免仪器及测头受到强烈震动；2.避免仪器置于过于潮湿的环境中；3.插拔测头时，应捏住活动外套沿轴线用力，不可旋转测头，以避免损坏测头电缆芯线。
4.油、灰尘的附着会使测头线逐渐老化、断裂，使用后应清除缆线上的污垢。
测厚仪使用方法说明书
测厚仪使用方法说明书概述：本说明书旨在提供测厚仪的使用方法，以帮助用户正确、高效地操作测厚仪。
一、产品介绍：测厚仪是一种用于测量材料厚度的仪器。
它适用于各种金属材料、塑料、玻璃等非金属材料的测量。
本测厚仪采用最先进的超声波技术，具备高精度和稳定性。
二、测厚仪的组成部分：1. 主机：包含仪器的显示屏和操作面板。
2. 超声波探头：用于发射超声波并接收反射信号。
3. 电池：用于供电。
4. 数据线：用于与计算机或其他设备的连接。
三、使用准备：1. 将测厚仪主机打开，并确保电池电量充足。
2. 清洁探头：使用干净的布擦拭探头表面，确保其清洁。
3. 检查测厚仪的尺寸、重量等参数是否符合要求。
四、操作步骤：1. 打开电源：按下测厚仪主机上的电源按钮，确保仪器已开启。
2. 选择材料类型：根据待测材料的类型，在操作面板上选择相应的材料类型。
3. 校准仪器：将探头贴紧待测物体表面，按下校准按钮，待仪器校准完成后方可进行测量。
4. 进行测量：将探头贴紧待测物体表面，观察显示屏上的测量数值。
确保探头与物体表面保持平行。
测量过程中，可以按下测量按钮来记录测量数值。
5. 记录数据：可选择将测量数据存储在测厚仪内存中，或通过数据线将数据传输至计算机或其他设备。
6. 关闭测厚仪：测量完成后，按下主机上的电源按钮，将仪器关闭。
五、注意事项：1. 请定期清洁测厚仪，以确保其正常工作。
2. 在测量过程中，探头与物体表面的贴合度对测量结果有较大影响，应保持探头与物体表面的垂直度和平行度，以获得准确的测量结果。
3. 避免将测厚仪接触到水、污垢等可能对仪器造成损坏的物质。
4. 在使用测厚仪时，应注意人身安全，避免接触到探头上的尖锐物体。
六、维护保养：1. 定期检查电池电量，确保有足够的电量进行正常使用。
2. 定期校准测厚仪，以确保测量结果的准确性。
3. 当测厚仪长时间不使用时，应将电池取出，以免电池漏液损坏仪器。
七、故障排除：如果测厚仪出现故障，请联系售后服务中心进行维修或更换。

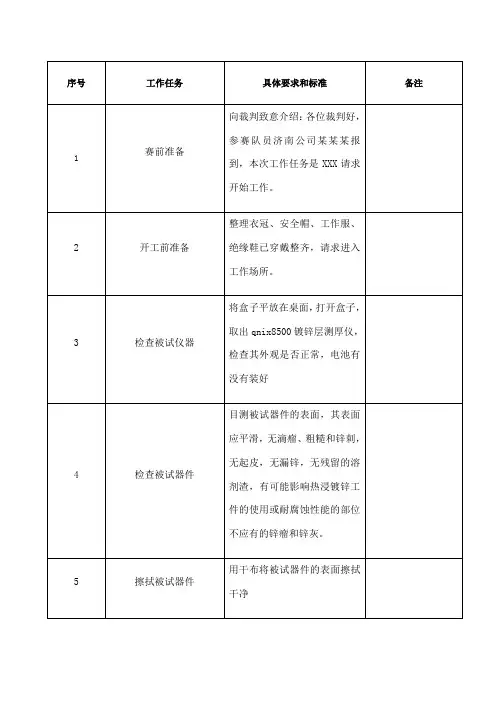

镀锌层测厚
测量结果按照GB/T13912—2002《金属覆盖层 钢铁制件热浸镀层技术要求及试验方法》、DL/T646—2012GB《输变电钢管结构制造技术条件》标准执行；
3、紧固件螺栓：
测量结果按照GB/T 13912—2002《金属覆盖层 钢铁制件热浸镀层技术要求及试验方法》、DL/T284-2012GB《输电线路杆塔及电力金具用热浸镀锌螺栓与螺母》标准执行。
110.8
110.2
检测结果
Conclusion
厚度符合要求
检 验
Operator
审 核
Verifier
4
检查被试器件
目测被试器件的表面，其表面应平滑，无滴瘤、粗糙和锌刺，无起皮，无漏锌，无残留的溶剂渣，有可能影响热浸镀锌工件的使用或耐腐蚀性能的部位不应有的锌瘤和锌灰。
5
擦拭被试器件
用干布将被试器件的表面擦拭干净
6
开始测试
2.调零：
调零过程：把探头垂直压在调零板上不要抬起，按下▲：出现“零位参照，放置探头”，在显示屏出现一组数据后（此组数据与调零没有关系），会继续显示“零位参照，拿起探头”，此时，抬起探头，调零成功。
QNix8500
仪器编号
Device NO.
01
镀层材质
Cladding Material
锌
试件厚度
Unit Thickness
7.0mm
基材材质
Backing Material
钢
显示精度
Accuracy
0.1um
检验依据
Standard
GB/T 13912-2002《金属覆盖层 钢铁制件热浸镀层技术要求及试验方法》、DL/T646-2012GB《输变电钢管结构制造技术条件》等
测厚仪使用说明书
测厚仪使用说明书1、概述1．1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。
此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
1．2 基本原理超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播，到达分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
1．3 仪器各部份名称BATT--- 低电压标志--- 耦合标志m/s--- 声速单位mm---厚度单位ON ---- 开机键ZERO---校准键VEL--- 声速键▲▼ --- 声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率:5MHz测量范围:1.2〜225mm钢）声速调节范围：1000〜9999m/s使用温度范围:0〜40C电源：二节5 号电池3、主要功能自动校准零点, 可对系统误差进行修正线性自动补偿, 在全范围内利用计算机软件对探头非线性误差进行修正, 以提高准确度。
采用上下调节键可对声速、厚度进行快速调整, 可快速查询厚度存储单元。
耦合状态提示: 提供耦合标志通过观察其稳定状态可知耦合是否正常。
可存储十个厚度值,关机后数据不丢失, 为高空及野外作业工作带来方便。
测声速功能，根据样块厚度直接测出其声速，避免了查表或换算带来的麻烦。
低电压提示自动关机：定时自动关机会帮您断电全键膜密闭式操作—防油污，提高使用寿命4、测量步骤4．1 测量准备将探头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速。
此时可以开始测量。
4．2 声速的调整如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。
涂层测厚仪操作方法说明书
涂层测厚仪操作方法说明书一、引言在涂装行业中，涂层测厚仪是一种非常重要的工具，它用于测量涂层的厚度，以确保涂层的质量符合要求。
本操作方法说明书将详细介绍涂层测厚仪的操作指南，以帮助操作人员正确、高效地进行测量。
二、准备工作在使用涂层测厚仪之前，需要进行以下准备工作：1. 确保涂层测厚仪已经校准并处于正常工作状态。
2. 检查测量探头的清洁程度，如果探头脏污，则使用干净的棉布轻轻擦洗。
3. 确保被测涂层表面的清洁程度，如果有污垢或油脂，应先清除。
三、操作步骤请按照以下步骤正确操作涂层测厚仪：1. 打开涂层测厚仪的电源开关，并在屏幕上确认测量范围和单位是否正确。
2. 将探头轻轻放置在被测涂层表面上，确保探头与被测表面垂直接触。
3. 按下测量按钮进行测量，涂层测厚仪会发出声音或显示测量结果。
4. 如果需要连续测量多个区域，可自行选择扫描模式或连续测量模式，并按照测量范围进行移动。
5. 在测量完毕后，将涂层测厚仪的探头清洁干净，并关闭电源开关。
四、注意事项为确保准确测量和安全使用涂层测厚仪，请注意以下事项：1. 在使用涂层测厚仪之前，务必仔细阅读并理解操作说明书，熟悉设备的功能和操作步骤。
2. 在测量过程中，保持探头与被测涂层表面的垂直接触，并保持探头稳定不晃动。
3. 如发现测量结果异常或不准确，应及时检查涂层测厚仪的探头和设备，确保其正常工作。
4. 避免将涂层测厚仪置于高温、潮湿或腐蚀性环境中，以免影响仪器的使用寿命。
5. 仪器长时间不使用时，应存放在干燥、通风的地方，并注意保护仪器的探头，避免受损。
五、维护保养为延长涂层测厚仪的使用寿命，需要进行定期的维护保养工作：1. 每次使用完毕后，用干净的棉布轻轻擦拭涂层测厚仪的表面，确保其干净无尘。
2. 定期检查涂层测厚仪的电池电量，并及时更换电池。
3. 如发现涂层测厚仪有异常，应及时送修维护，不要私自拆卸或修理设备。
4. 在存放涂层测厚仪时，应注意避免碰撞和摔落，同时保持仪器处于干燥的环境中。
测厚仪使用说明书
测厚仪使用说明书一、产品简介测厚仪是一种精密的测量工具，用于测量材料的厚度。
它采用非接触式测量原理，并具有高精度和可靠性。
本使用说明书将介绍如何正确使用测厚仪，并提供一些常见问题的解决方案。
二、安全注意事项在使用测厚仪之前，请务必遵守以下安全注意事项：1. 在使用测厚仪时，请确保场地安全，避免有任何危险物品或杂物。
2. 严禁将测厚仪用于危险环境或液体中。
3. 使用过程中，请注意保护自己的眼睛和皮肤，避免直接暴露在测量面板上。
4. 使用过程中，请保持仪器的干燥和清洁。
定期清洁测厚仪的外壳和探头。
5. 当测量不需要时，请关闭电源，并存放在安全的地方。
三、测厚仪的基本操作1. 开机：按下电源按钮直到屏幕亮起。
2. 校准：在正常使用之前，需要将测厚仪校准到所需测量的材料上。
按照说明书上的指示进行校准。
3. 测量：确保测量面板干净和无损伤。
将测厚仪的探头轻轻贴近材料表面，待测量完成后读取显示屏上的数值。
4. 记录：将测量结果记录在纸上或笔记本中，以备将来参考或分析。
四、常见问题与解决方案1. 测量结果不准确：首先，请确保测厚仪已正确校准。
其次，请确认测量面板干净无损伤。
最后，检查探头是否正常工作。
2. 电池电量低：请及时更换电池，以确保正常使用。
3. 显示屏无法正常显示：请检查电源连接是否松动，并重新启动测厚仪。
4. 测厚仪无法启动：请检查电池是否安装正确，并确保电池有足够的电量。
五、维护与保养1. 定期清洁测厚仪的外壳和探头，避免灰尘和污垢积聚。
2. 避免将测厚仪暴露在高温、潮湿或强烈的磁场中。
3. 当不使用测厚仪时，请存放在干燥、清洁的箱子中，避免损坏。
六、常见应用领域测厚仪广泛应用于以下领域：1. 工业制造：用于测量金属和非金属材料的厚度，例如钢板、铝板等。
2. 建筑工程：用于测量墙体、地板、玻璃等的厚度，以确保施工质量。
3. 汽车制造：用于测量汽车零部件的厚度，以检测材料的质量和健康状况。
4. 航空航天：用于测量航空器和航天器材料的厚度，以确保飞行安全。
QNix8500涂层测厚仪使用说明书
涂层测厚仪QNix8500使用说明书一级代理：沧州市欧谱检测仪器有限公司1.概述2. 安装探头3. 低电压提示及更换电池4. 操作5. 零位调整6. 菜单选择7. 仪器特点8. 技术参数9. 注意事项1.概述：德国尼克斯QNix8500型涂层测厚仪一体化设计，探头可以更换。
既可以测量钢、铁等铁磁性（Fe）金属基体上的非磁性涂镀层的厚度，如油漆层、各种防腐涂料、涂料、粉末喷涂、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉等。
也可以测量铜、铝、不锈钢等非铁磁性（NFe）基体上的所有非导电层的厚度，如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、合成材料、氧化层等。
2.安装探头：探头插入时自动上锁，要更换探头时，按住机器后盖上的按钮，同时向外拉探头，即可拔出进行更换。
3.低电压提示与更换电池：QNix8500使用2节1.5V干电池，当显示屏上出现低电压提示时要注意及时更换电池。
废电池应被单独处理，如有可能，尽量接受国内提供的废电池服务。
4.调零：仪器使用前请调整零位，在被测材料基体表面调零，例如：测铁表面油漆厚度，请在未涂油漆的铁表面调零，因为每种材料导磁性和导电性不同，所以零位不一样。
调零过程：把探头垂直压在调零板或被测材料上不要抬起，按下▲：出现“零位参照，放置探头”，在显示屏出现一组数据后（此组数据与用户调零没有关系），会继续显示“零位参照，拿起探头”，此时，抬起探头，调零成功。
5.操作：将仪器探头垂直接触被测物的表面，仪器将自动开机并开始测量。
探头外围V型豁口，方便曲面测量。
若不使用，20秒左右自动关机。
注意：测量时务必要使探头垂直接触被测物表面并一次性压实，被测材料上移动探头，以免划伤探头和被测物体表面。
6.菜单选择：►：进入此级菜单及确认◄：返回上级菜单▲：向上选择菜单项▼：向下选择菜单项（1）测量模式：选择基体：可用来选择测量的基体，可分为Fe、NFe上限：用户可以设定测量范围的上限下限：用户可以设定测量范围的下限（2）存储：如图：左上角：B0001代表的是当前的测量组，#7代表是当前的测量次数。
涂层测厚仪操作规程
涂层测厚仪操作规程
《涂层测厚仪操作规程》
一、设备准备
1. 确保涂层测厚仪已满电或已充足接入电源。
2. 确保涂层测厚仪所需的传感器已经安装好并处于正常状态。
需要注意传感器的清洁和保护，避免受到外部损坏。
二、测量前的准备
1. 将涂层测厚仪放置在平稳的台面上，并保持稳定。
2. 开启涂层测厚仪并等待设备自检完成。
3. 调整涂层测厚仪的测量参数，包括选择合适的测量模式、单位等。
三、测量操作
1. 将传感器贴合在待测涂层上，并尽量保持垂直。
2. 按下涂层测厚仪上的测量按钮，开始测量。
3. 在测量过程中，保持涂层测厚仪和传感器的稳定，避免外部干扰。
4. 当测量完成后，涂层测厚仪会显示测量结果，包括涂层厚度等相关信息。
四、测量后的处理
1. 将涂层测厚仪保存在干燥通风的环境中，避免受潮和高温。
2. 清洁涂层测厚仪和传感器，确保设备处于良好的工作状态。
3. 将测量结果记录在相关文件中，以备日后查阅。
五、安全注意事项
1. 使用涂层测厚仪时，避免将传感器和设备放置在潮湿或有腐蚀性气体的环境中。
2. 不要在涂层测厚仪上进行非相关操作，以防止损坏设备。
3. 使用完涂层测厚仪后，请及时关闭设备，并拔掉电源线。
以上就是关于涂层测厚仪操作规程的详细介绍，希望能够对使用者有所帮助。
涂层测厚仪电子资料
德国尼克斯系列涂镀层测厚仪特点零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板或未涂覆的工件上校零。
仪器零位的稳定是保证测量准确的前提。
一台好的测厚仪校零后，可以长时间保持零位不漂移，确保准确测量。
无需校准：多数测厚仪除了校零外，还需要用标准片进行调校。
测量某一范围厚度，要用某一范围的标准片调校。
主要是不能满足全范围内的线性精度。
不仅操作烦琐，而且也会因标准片表面粗糙失效，增大系统误差。
温度补偿：涂覆层厚度的测量受温度影响非常大。
同一工件在不同温度下测量会得出很大的误差。
所以好的测厚仪应该具备理想的温度补偿技术，以保证不同温度下的测量精度。
红宝石探头：探头接触点的耐磨性直接影响测量的精度。
普通金属接触探头，其表面磨损后会带来很大的误差。
独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和提高。
单探头量程大：0－5mm双功能用途：1.测量钢、铁等铁磁性（Fe）金属基体上的非磁性涂镀层的厚度，如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉等2.测量铜、铝、不锈钢等非铁磁性（NFe）基体上的所有非导电层的厚度，如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、氧化层等。
德国尼克斯涂层测厚仪8500型号：QuaNix8500QuaNix8500可选配件：(主机必选,探头根据需要必选一种,探头电缆线为可选) Fe铁基普通探头/无线探头： 0－2000μm 0－5000μmNFe非铁基普通探头/无线探头: 0－2000μmNFe/Fe两用普通探头/无线探头：0－2000μm 0－5000μmDangle（无线模块）、探头电缆线。
计算机软件德国尼克斯涂层测厚仪4200/4500德国尼克斯涂层测厚仪1200/1500德国尼克斯涂层测厚仪7500QuaNix7500可选配件：Fe铁基探头： 0－2000μm 0－5000μmNFe非铁基探头: 0－2000μm 0－5000μmNFe/Fe两用探头：0－2000μm 0－5000μm计算机电缆计算机软件德国尼克斯涂层测厚仪handy德国尼克斯涂层测厚仪。
8500使用说明书
注意
若忽视本图标表示的信息，可能会因错误操作处理而导致 人员受伤或身体伤害。
一般信息指示
注意
表示可能导致损坏或出现故障的步骤。
c
s 菜单名称
按钮名称
记述了方便用户使用的一些相关资讯。
指明可以找到相关主题详细资讯的所在页。
表示配置菜单项目。
精细图像调节 . . . . . . . . . . . . . . . . . . . . . . . . 32
调节清晰度 . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 设定自动光圈 . . . . . . . . . . . . . . . . . . . . . . . . . 33 帧补插 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 超解像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 选择色域（仅 EH-TW9500C） . . . . . . . . . . . . . 34
安全指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 一般信息指示 . . . . . . . . . . . . . . . . . . . . . . . . . . 2 关于使用“本产品”或“本投影机” . . . . . . . . 2
连接到设备 . . . . . . . . . . . . . . . . . . . . . . . . . . 18
涂层测厚仪的使用如何 测厚仪操作规程
涂层测厚仪的使用如何测厚仪操作规程涂层测厚仪也叫覆层测厚仪，是一种用于测量金属底材涂层厚度的专用仪器。
由于涂层测厚仪品牌浩繁，因此其操作方法也会有所差异。
但总体而言，涂层测厚仪的操作步涂层测厚仪也叫覆层测厚仪，是一种用于测量金属底材涂层厚度的专用仪器。
由于涂层测厚仪品牌浩繁，因此其操作方法也会有所差异。
但总体而言，涂层测厚仪的操作步骤还是大同小异的。
涂层测厚仪的使用1.轻按电源键3—6,接通整机电源后，进入测量状态。
注意:本仪器在打开电源时，自动进行自检。
为确保测量的精准性，打开电源时的前后2秒钟，确定不要将测量探头放在铁基上，也不要将探头靠近铁基或其他磁性材料。
2.在确认校准正确的前提下，就可开始测量。
若对以前的校准有所怀疑的话，应再进行一次校准。
校准的实在方法详见仪器校准部分。
仪器一旦校准，校准结果将自动存贮在仪器中，下次开机测量时，可不必再次进行校准，除非对测量的精准性有怀疑。
3.捏住探头前部约15mm处，将测量传感器压紧到被测涂层上，显示器上的值即为待测涂层的测量值。
4.要进行下次测量，必需将测量传感器提起到10厘米以上，然后再重复第3点。
5.如有必要，测量值可通过加1键或减1键来修正。
需要注意的是，按加1键或减1键时，测量探头确定要阔别铁基或其他被测体。
涂镀层测厚仪测量数据的影响因素薄涂层的测量精准度和厚度没有关系，是一个常数，厚涂层的测量精准度是一个貌似恒定的分数和厚度的乘积。
基体磁性的变化会影响测量的数据，所以涂镀层测厚仪校按时要接受材质和试样基体相同的校准；接受待镀产品做基体进行仪器校准，以避开不相同的集体或局部热处理和冷加工影响测量数据。
涂镀层测厚仪在靠近试样边缘或内转角处的测量数据往往是不牢靠的，这种效应可能从不连续处向前延续约20mm。
涂镀层测厚仪测量曲面时，数据随曲率半径的减小而明显。
涂镀层测厚仪探头和试样要保持清洁，由于外来的附着尘埃会影响测量的数据。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
测厚仪操作规程
测厚仪操作规程一、技术参数本测厚仪采用了磁性测厚方法。
通过选择相应的测头，即可测量磁性金属基体上非磁性覆盖层的厚度，又可测量非磁性金属基体上非导电覆盖层的厚度；测量范围：（0~1250）μm（F1、N1测头），F10测头可达10mm；分辨率：0.1μm（F1、N1测头）示值精度：±（3％H+1）μm；H为被测涂层厚度显示方法：高对比度的段码液晶显示，高亮度EL背光；存储容量：可存储20组（每组最多50个测量数值）测量数据单位制：公制μm、英制（mil）、可自由转换工作电压：4.5V（3节7号碱性电池）持续工作时间：大于200小时（不开背光灯）通讯接口：USB1.1，可与PC机连接、通讯二、操作流程图开启仪器——校准仪器——进行测量——关闭仪器三、操作步骤基本测量步骤1.准备好待测工件；2.将测头插头插入主机的测头插座中；3.仪器开机；4.判断是否需要校准仪器。
如果需要，选择适当的校准方法进行校准；5.测量。
将测头垂直接触工件的测量面，并轻压测头的加载套，当测头与被测工件表面接触稳定后，随着一声蜂鸣声，屏幕将显示标识和测量值。
如果测量标识闪烁或无测量标识则表示测头不稳定.移开测头后，测量标识消失，厚度值保持。
6.仪器关机四、操作注意事项1.如果在测量中测头放置不稳，会引起测量值与实际值偏差较大；2.如果已经进行了适当的校准，所有的测量值将保持在一定的误差范围内；3.仪器的任何一个测量值都是五次看不见的测量平均值；4.为使测量更加精确，可在一个点多次测量，并计算其平均值作为最终的测量结果；5.显示测量结果后，一定要提起测头至距离工件10mm以上，才可以进行下次测量。
五、维护及注意事项1.应避免仪器及测头受到强烈震动；2.避免仪器置于过于潮湿的环境中；3.插拔测头时，应捏住活动外套沿轴线用力，不可旋转测头，以避免损坏测头电缆芯线。
4.油、灰尘的附着会使测头线逐渐老化、断裂，使用后应清除缆线上的污垢。
测厚仪使用说明书
测厚仪使用说明书1、概述1．1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。
此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
1．2 基本原理超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播，到达分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
1．3 仪器各部份名称BATT--- 低电压标志--- 耦合标志m/s--- 声速单位mm---厚度单位ON ---- 开机键ZERO---校准键VEL--- 声速键▲▼ --- 声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率:5MHz测量范围:1.2〜225mm钢）声速调节范围：1000〜9999m/s使用温度范围:0〜40C电源：二节5 号电池3、主要功能自动校准零点, 可对系统误差进行修正线性自动补偿, 在全范围内利用计算机软件对探头非线性误差进行修正, 以提高准确度。
采用上下调节键可对声速、厚度进行快速调整, 可快速查询厚度存储单元。
耦合状态提示: 提供耦合标志通过观察其稳定状态可知耦合是否正常。
可存储十个厚度值,关机后数据不丢失, 为高空及野外作业工作带来方便。
测声速功能，根据样块厚度直接测出其声速，避免了查表或换算带来的麻烦。
低电压提示自动关机：定时自动关机会帮您断电全键膜密闭式操作—防油污，提高使用寿命4、测量步骤4．1 测量准备将探头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速。
此时可以开始测量。
4．2 声速的调整如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。
涂层测厚仪使用说明
涂层测厚仪（单用探头）（两用探头)一、概述本仪器采用磁性、涡流两种测厚方法，可无损伤地检测磁性金属基铁（如：铁、钢、合金和硬磁性钢等）上非磁性覆层的厚度（如：锌、铝、铬、铜、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）本仪器广泛地应用于一切金属表面涂层。
1）本仪器符合以下标准GB/T4956-1985磁性金属基体上非磁性覆层厚度的测量（磁性方法）GB/T4957-1985非磁性金属基体上非导电覆层厚度的测量（涡流方法）JB/T8393-1996磁性和涡流式覆层厚度测厚仪2）特点便携设计，手掌大小采用高速的DSP芯片，具有快速的测量能力人性化设计，简单操作。
在双用探头时自动识别铁基和非铁基材质，无需手动转换两种校准方式，零点校准和二点校准宽角度LCD液晶显示公制和英制单位转换具有电源欠电压提示操作过程有蜂鸣声提示具有自动关机功能3)测量原理a)磁性法当测头与覆层接触时，测头与磁性金属基体构成一闭合磁路，由于非磁性覆层的存在，使磁路磁阻发生变化，通过测量其变化量，可测得其覆层的厚度。
b)涡流法利用高频交变电流线圈中产生一磁场，当测头与金属接触时，金属基体上会产生涡流，并对测头具有反馈作用，通过其反馈作用的大小可测出覆层厚度。
二、显示说明●μm/mil测量单位●CAL校准提示●Fe表示磁性基体测量状态●NFe表示非磁性基体测量状态●8.8.8.8测量厚度显示区●电源欠电压提示三、使用说明1）开机按下ON键后仪器听到一声鸣响，屏幕上显示仪器编号GO8100。
自动恢复上次关机前的参数设置后，将显示0，仪器进入待测状态。
可测量工件了。
经过一段时间不使用仪器将自动关机。
2）测量仪器会自动感应被测基体：感应到是磁性基体时仪器显示Fe；感应到是非磁性金属是仪器显示NFe。
测量时请始终保持仪器处于垂直状态！3）零位校准在待测状态下将探头垂直压在基准块上，之后屏幕上会显示<╳.╳μm>，然后按下“ZERO”键进行零位校准。
涂料测厚仪的使用方法
4、旋转旋钮OFF到BAT。
5、确认是否通电 （左上角红灯亮）。
测厚仪的操作指导书-测量型腔涂料厚度步骤
1、调节旋钮到μm。
2、清理平面铁块， 不能有垃圾。
3、用测量笔垂直于 平面铁块测量厚度。
4、调节ZERO旋钮。
5、使指针指向0。
6、选取200±2 μm标准薄片放在平面铁块上。 7、用测量笔垂直于薄片 平面测量厚度。
测厚仪的操作指导书-准备工作
1、连接测量笔与数据线。
连接时注意对应好位置。
断开数据线与测量笔方法： 向后拉防护套后，再拔开。
2、连接测厚仪与数据线： 连接方式、断开方式同上。
3、装好电池，顺序如下：
-
+
+
-
-
+
6、确认电量情况： 指针指向红色区域表示电量不足，需更换电池。 指针指向绿色区域表示电量充足，可以正常使用。
6、调节STD旋钮。
7、使。
测厚仪的操作指导书-测量浇冒口涂料厚度步骤
2、清理铁块平面， 不能有垃圾。
3、用测量笔垂直于 平面铁块测量厚度。
4、调节ZERO旋钮。
1、调节旋钮到mm。 5、使指针指向0。
6、选取2±0.02mm标准薄片放在平面铁块上。 7、用测量笔垂直于薄片 平面测量厚度。
6、调节STD旋钮。
7、使指针指向2mm,至 此校正完毕，可以开始 测量涂料厚度。
涂层测厚仪操作规程
涂层测厚仪操作规程第一章总则第一条为了保证涂层测厚仪的正常使用，提高测试准确度，对涂层测厚仪的操作进行规范化管理，特制定本操作规程。
第二条本操作规程适用于使用涂层测厚仪的操作人员。
第三条涂层测厚仪操作人员应经过培训，掌握涂层测厚仪的基本原理和操作方法，并持有相关操作证书。
第二章设备操作第四条操作人员应事先对涂层测厚仪进行外观检查。
确保仪器外观无损坏，按键灵活，连接线缆无破损。
第五条涂层测厚仪的电池电量应保证充足，否则应单独充电或更换电池。
第六条涂层测厚仪应在无干扰的环境下进行测试，避免电磁干扰、强光照射等。
第七条操作人员应根据实际测厚要求选择适合的探头。
如需更换探头，应事先确保新探头的规格与原探头相匹配。
第八条操作人员应按照涂层测厚仪的操作菜单进行操作，不得随意调整仪器设置，以免影响测试结果。
第九条操作过程中，应注意保持仪器的平稳，避免碰撞或震动，以确保测量的精确度。
第十条操作人员应根据被测试物体的特点，选择合适的测量模式，如单点测量、多点测量或扫描测量等。
第三章测量操作第十一条操作人员应将仪器的探头放置在被测物体表面，确保接触紧密并保持垂直状态。
第十二条操作人员应按下测量按钮，仪器即可开始自动测量。
在测量过程中，操作人员应保持手稳定，不得有额外的干扰。
第十三条涂层测厚仪测量完成后，操作人员应根据测试要求，记录测量结果。
第四章仪器维护第十四条涂层测厚仪操作完毕后，操作人员应将仪器进行清洁，包括探头和外观的清洁。
第十五条涂层测厚仪应存放在干燥、通风、温度适宜的仓库，避免受潮、高温等损坏。
第十六条定期检查涂层测厚仪的电池情况，如发现电池损坏或容量不足时，应及时更换。
第十七条操作人员应定期对涂层测厚仪进行校准，确保测量的准确度和稳定性。
第十八条对于发现的故障或异常，操作人员应及时上报，并由专业人员进行维修。
第五章法律责任第十九条涂层测厚仪的管理与使用应符合国家相关法律法规的规定。
第二十条违反本操作规程造成的人员伤害和财产损失，由违规操作人员承担相应的法律责任。
尼克斯涂层测厚仪安全操作及保养规程
尼克斯涂层测厚仪安全操作及保养规程涂层测厚仪是一种常用于检测涂层厚度的仪器，适用于工业生产中各种涂层的测量。
本文将介绍尼克斯涂层测厚仪的安全操作及保养规程，以确保使用者在进行测量时避免意外发生，同时也能延长仪器使用寿命。
1. 安全操作规程1.1. 前期准备工作在使用涂层测厚仪之前，需要进行以下准备工作：1.确认仪器是否符合使用要求；2.检查测厚仪电源线路以确保电源接口没有损坏；3.确认仪器选用的探头是否正确，探头前端是否损坏；4.检查测厚仪外部是否有损坏，如有，需要及时更换或维修；5.仔细阅读使用说明书，了解测厚仪的使用方法。
1.2. 操作步骤1.将测厚仪置于测量表面上，并将探头与被测材料垂直贴紧；2.确定测厚仪的声音是否正常，并排除其它外部噪音的干扰；3.将测量结果记录到测试表格或记录本中；4.在使用测厚仪过程中，不要使用过于用力，以免损坏探头；5.若发现探头损坏或有异常情况，应及时停机检查。
1.3. 安全注意事项1.在使用测厚仪过程中，不能在高压、高温、高湿度或有气体、腐蚀性液体存在的条件下使用，以避免对仪器造成损害；2.测量时要避免手套、指甲等物接触探头表面，以免影响测量结果；3.在使用测量仪器时，务必要保持环境干燥，不要在潮湿地方或雨天使用；4.测量前应注意仪器自检是否合格，探头是否完好；5.使用测厚仪时，需要注意保持清洁，防止灰尘、油污等污染探头表面。
2. 保养规程2.1. 日常保养1.在使用完毕后，需将仪器及其配件进行清洁、保养，清洁时不要使用含酸、碱、脂肪、油污的清洁工具；2.检查电源线路、探头接线是否正常，视觉检查外部有无变形、损坏、水、灰尘等；3.使用后，保持涂层测厚仪干燥、无尘、无油污，放在干燥通风处存放。
2.2. 定期保养1.控制测量精度，使用时定期校验；2.存放时，尽可能放置于干燥处，以防潮湿或闷热导致仪器故障；3.一定时期内需根据使用频率及环境来清洁探头表面及更换磨损的部件。
涂层测厚仪操作规程
涂层测厚仪操作规程一、原则涂层测厚仪是常见的一种设备涂层检测工具，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻，且具有存储、读出、统计、低电压指示、系统/零点/两点校准等特点，涂层测厚仪采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。
二、工作原理我公司使用的涂层测厚仪为MC-2000A型，该仪器采用电磁感应法测量涂（镀）层的厚度。
位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。
利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂（镀）层厚度。
三、技术参数1、测量范围：0~1200um2、测量误差：<3%±1um3、最小示值：1um4、显示方式： 4位液晶数字显示5、主要功能：(1).测量：单探头全量程测厚(2).存储、删除：可存入600个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。
(3).读：读出已存入的测量数据(4).统计：设有三个统计量，平均值最大值最小值(5).校准：可进行零点校准、两点校准及系统校准(6).电量：具有欠压显示功能(7).蜂鸣提示：操作过程中有蜂鸣提示(8).打印：可打印测量值，选配微型打印机(9).关机：具有自动关机和手动关机两种方式6、使用环境温度：0℃~+40℃相对湿度：不大于90%四、应用方法1.开机前准备：根据电池仓盖指示的方向打开电池仓，然后按照机壳后面的正负极指示装入两节1.5V电池，压好电池仓盖。
2.按键名称及作用A."ON/OFF"键：为复合键。
在关机状态时，为开机键；在开机状态时，为关机键。
仪器在自动关机后应按此键开机。
B."MENU"键：为菜单键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涂层测厚仪QNix8500
使用说明书
一级代理：沧州市欧谱检测仪器有限公司
1.概述
2. 安装探头
3. 低电压提示及更换电池
4. 操作
5. 零位调整
6. 菜单选择
7. 仪器特点
8. 技术参数
9. 注意事项
1.概述：
德国尼克斯QNix8500型涂层测厚仪一体化设计，探头可以更换。
既可以测量钢、铁等铁磁性（Fe）金属基体上的非磁性涂镀层的厚度，如油漆层、各种防腐涂料、涂料、粉末喷涂、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉等。
也可以测量铜、铝、不锈钢等非铁磁性（NFe）基体上的所有非导电层的厚度，如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、合成材料、氧化层等。
2.安装探头：
探头插入时自动上锁，要更换探头时，按住机器后盖上的按钮，同时向外拉探头，即可拔出进行更换。
3.低电压提示与更换电池：
QNix8500使用2节1.5V干电池，当显示屏上出现低电压提示时要注意及时更换电池。
废电池应被单独处理，如有可能，尽量接受国内提供的废电池服务。
4.调零：
仪器使用前请调整零位，在被测材料基体表面调零，例如：测铁表面油漆厚度，请在未涂油漆的铁表面调零，因为每种材料导磁性和导电性不同，所以零位不一样。
调零过程：把探头垂直压在调零板或被测材料上不要抬起，按下▲：出现“零位参照，放置探头”，在显示屏出现一组数据后（此组数据与用户调零没有关系），会继续显示“零位参照，拿起探头”，此时，抬起探头，调零成功。
5.操作：
将仪器探头垂直接触被测物的表面，仪器将自动开机并开始测量。
探头外围V型豁口，方便曲面测量。
若不使用，20秒左右自动关机。
注意：测量时务必要使探头垂直接触被测物表面并一次性压实，被测材料上移动探头，以免划伤探头和被测物体表面。
6.菜单选择：
►：进入此级菜单及确认
◄：返回上级菜单
▲：向上选择菜单项
▼：向下选择菜单项
（1）测量模式：
选择基体：可用来选择测量的基体，可分为Fe、NFe
上限：用户可以设定测量范围的上限
下限：用户可以设定测量范围的下限
（2）存储：如图：
左上角：B0001代表的是当前的测量组，#7代表是当前的测量次数。
左下角：Fe代表的是当前的基体类型。
全删除：可把机器内现存的存储数据全部删除
关：激活/不激活存储功能
在数据存储状态小按▼进入菜单
注：在存储功能激活状态下，测量数据时会发出两下连续的“嘟”声。
（3）统计：可对存储组的所有数据进行统计，如图：
右上角：0002代表的是统计的数据个数
左侧显示数据从上至下为：平均值，标准偏差
右侧显示数据从上至下为：最大值，最小值
注：在激活存储状态下，可在线统计最大值，最小值，平均值及标准偏差（4）校准：
全删除：删除所存的校准
出厂校准：出厂时设定的校准
新校准：用户可选择一点校准或选择两点校准
（5）设置：
显示：
●单位：可选择μm或mil（公/英制单位转换）
●背光：可选择自动（即开机时自动显示背光），或背光关
●显示：普通
无线：
●开/关：可通过无线模块连接计算机。
系统信息：可显示机器型号及探头型号语言：可选择英文、中文操作
风鸣：可选择风鸣提示音开或关
7.仪器特点
●高精度、大量程
●一体化设计，可更换探头
●可选择单点或两点校准
●中文操作菜单
●背光液晶
●数据无线传输
8.QN8500技术参数：
9.注意事项：
QNix 8500型测厚仪采用最先进的电子技术,能满足各种不同的测量要求。
高精度的设备,坚固的结构和便于使用等特点使得该仪器具有广泛的应用。
只要正确使用和维护,它的寿命会很长。
仪器需要保持清洁, 不要摔落, 避免与潮气,具有化学腐蚀性的物质或气体接触。
使用完毕,仪器应被放回具有保护性和便于挪动的盒子中。
温度的剧烈变化将影响测量结果,所以不要直接把仪器暴露在强烈的阳光下或能引起温度聚
变的能量中。
仪器对大多数溶剂具有抵抗性,但不能保证极少数化学物质的腐蚀,这时处理的方法仅仅是用一块潮湿,柔软的布擦洗仪器。
只有探头保持清洁,才能获得准确的数据,所以要定期检查探头,清理探头上残留的污物诸如油漆等。
仪器长期不被使用时, 为避免因漏电而损坏,要取出电池。
出现故障时,请不要自行修理,我们的维修部门随时竭诚为您服务。
感谢以下网站对本资料的大力支持：
测厚仪 超声波测厚仪
钢板测厚仪 金属测厚仪
管道测厚仪 覆层测厚仪
涂层测厚仪 镀层测厚仪
油漆测厚仪 漆膜测厚仪
锌层测厚仪 防腐层测厚仪
麦考特镀层测厚仪 尼克斯涂层测厚仪
磁感应测厚仪 涡流测厚仪
膜厚测试仪 超声波探伤仪
数字超声波探伤仪
焊缝探伤仪
超声波探伤仪
邵氏硬度计 便携式硬度计
橡胶硬度计 里氏硬度计
轧辊硬度计 巴氏硬度计
韦氏硬度计
w-20韦氏硬度计
模具硬度计
超声波硬度计
洛氏硬度计金属硬度计
硬度测试仪 布氏硬度计
电火花检测仪
电火花检漏仪
表面粗糙度仪 粗糙度测量仪
粗糙度测试仪 黑白密度计
漆膜划格器 百格刀测试
LED观片灯 光泽度仪
无损检测资源网 无损检测仪器
无损123 膜厚仪 。
