涂镀层测厚仪CoatingThicknessGaugemanual说明书【模板】
KODINMC3A 系列涂(镀)层测厚仪使用手册说明书
序言尊敬的用户：您好！感谢您选购KODIN®MC3A系列涂（镀）层测厚仪，为了正确使用本仪器，请您在使用之前仔细阅读帮助手册。
如果您已经阅读完本帮助手册全文，建议您将此帮助手册进行妥善保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中及时翻阅。
该产品帮助手册在需要时我们会作适当的修改，公司保留随时改进和革新仪器而不事先通知的权利。
本帮助手册的著作版权归我公司所有，未经我公司书面许可不得以任何目的、任何手段复印或传播书中的部分或全部内容。
欢迎登录或来电垂询。
目录第一章概论 (4)1.1仪器特点 (4)1.2工作原理 (4)1.3应用范围 (4)第二章仪器参数及功能 (5)2.1技术参数 (5)2.2主要功能 (7)第三章仪器操作 (8)3.1仪器准备 (8)3.2仪器简介 (8)3.3使用方法 (9)3.4主操作界面介绍 (9)3.5涂层测量APP (10)3.5.1校准 (10)3.5.2数据 (11)3.5.3横屏模式 (11)3.5.4图表模式 (11)3.5.5报告模式 (11)3.5.6录像模式 (11)3.5.7设置功能 (12)3.5.8视频模式 (12)3.5.9帮助手册 (12)3.6车漆检测APP (12)3.7科电云APP (12)3.8关闭仪器APP (13)3.9科电产品APP (13)3.10科电工具箱APP (13)3.11系统APP (13)第四章保养与维护 (14)4.1保养与维护 (14)4.2常见问题的解决办法 (14)附一仪器及附件 (15)第一章概论1.1仪器特点KODIN®MC3A系列涂（镀）层测厚仪是科电仪器基于互联网技术倾力打造的的智能检测终端。
本仪器基于安卓系统可以根据现场操作、行业标准定制各种专业检测方案；本仪器具备4G\WIFI\蓝牙无线通信功能，可以实现远程音、视频数据的交互；本仪器可以实现远程专家诊断、远程数据检测等功能；本仪器融入了工业设计理念，机壳设计遵循了人体工程学贴合了工业现场的操作习惯，机壳防护采用了防水、防尘、防摔的三防设计可以适应各种复杂的工业现场。

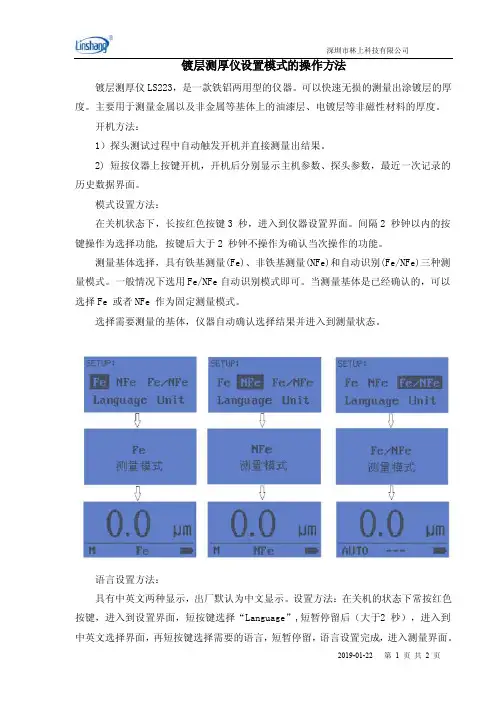

镀层测厚仪设置模式的操作方法
镀层测厚仪设置模式的操作方法
镀层测厚仪LS223，是一款铁铝两用型的仪器。
可以快速无损的测量出涂镀层的厚度。
主要用于测量金属以及非金属等基体上的油漆层、电镀层等非磁性材料的厚度。
开机方法：
1）探头测试过程中自动触发开机并直接测量出结果。
2) 短按仪器上按键开机，开机后分别显示主机参数、探头参数，最近一次记录的历史数据界面。
模式设置方法：
在关机状态下，长按红色按键3 秒，进入到仪器设置界面。
间隔2 秒钟以内的按键操作为选择功能, 按键后大于2 秒钟不操作为确认当次操作的功能。
测量基体选择，具有铁基测量(Fe)、非铁基测量(NFe)和自动识别(Fe/NFe)三种测量模式。
一般情况下选用Fe/NFe自动识别模式即可。
当测量基体是已经确认的，可以选择Fe 或者NFe 作为固定测量模式。
选择需要测量的基体，仪器自动确认选择结果并进入到测量状态。
语言设置方法：
具有中英文两种显示，出厂默认为中文显示。
设置方法：在关机的状态下常按红色按键，进入到设置界面，短按键选择“Language”,短暂停留后（大于2 秒），进入到中英文选择界面，再短按键选择需要的语言，短暂停留，语言设置完成，进入测量界面。
单位设置方法：
仪器可以设置公制或英制单位，出厂默认为公制单位μm。
设置方法：在关机的状态下长按红色按键，进入到设置界面，短按键选择“Unit”，短暂停留后确认当前操作，进入到单位选择界面，再短按键选择需要的单位，短暂停留(大于2 秒)，单位设置完成，进入测量界面。
涂层测厚仪使用说明书
0猇1250
1
±(3%H+1)
± (1%H+1)
1.5
平直
F7
F7
0.5
0.5
F10 0猇10000
10 ±(3%H+10) ±(1%H+10)
10 F40
2
N型：
工作原理
探头型号
测量范围(mm)
低限分辨力(mm)
一点校准(mm) 示值
误差 二点校准(mm)
最小曲率半径(mm)
测试 条件
最小面积的直径(mm)
JB/T 8393-1996 磁性和涡流式覆层厚度测量仪
1.1 应用 本仪器是便携式 、快速、无损、精密地进行涂、镀层厚度的测
量。既可用于实验室，也可用于工程现场。本仪器能广泛地应用在电 镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。
配置不同的探头，适用于不同场合。
1.2 测量原理 本仪器根据探头类型的不同，采用了磁性法和涡流法两种测厚方法。 F型探头采用磁性法，可测量磁性金属基体(如钢、铁、合金和硬
1.6.3.2 探头的技术参数 用户根据需要测量工件的特点选用下列不同探头与仪器。
表一：主机可选用探头表
探头
F1
F1/90
N1
F400
N400
F10
CN02
主机
OU3500A ★
OU3500B
★
OU3500A ★
★
★
★
★
★
★
OU3500B ★
★
★
★
★
★
★
-3-
OU3500涂层测厚仪
沧州欧谱
1.6.4 探头的选用参考 表三 探头选用参考表 （1）
涂层测厚仪操作方法说明书
涂层测厚仪操作方法说明书一、引言在涂装行业中，涂层测厚仪是一种非常重要的工具，它用于测量涂层的厚度，以确保涂层的质量符合要求。
本操作方法说明书将详细介绍涂层测厚仪的操作指南，以帮助操作人员正确、高效地进行测量。
二、准备工作在使用涂层测厚仪之前，需要进行以下准备工作：1. 确保涂层测厚仪已经校准并处于正常工作状态。
2. 检查测量探头的清洁程度，如果探头脏污，则使用干净的棉布轻轻擦洗。
3. 确保被测涂层表面的清洁程度，如果有污垢或油脂，应先清除。
三、操作步骤请按照以下步骤正确操作涂层测厚仪：1. 打开涂层测厚仪的电源开关，并在屏幕上确认测量范围和单位是否正确。
2. 将探头轻轻放置在被测涂层表面上，确保探头与被测表面垂直接触。
3. 按下测量按钮进行测量，涂层测厚仪会发出声音或显示测量结果。
4. 如果需要连续测量多个区域，可自行选择扫描模式或连续测量模式，并按照测量范围进行移动。
5. 在测量完毕后，将涂层测厚仪的探头清洁干净，并关闭电源开关。
四、注意事项为确保准确测量和安全使用涂层测厚仪，请注意以下事项：1. 在使用涂层测厚仪之前，务必仔细阅读并理解操作说明书，熟悉设备的功能和操作步骤。
2. 在测量过程中，保持探头与被测涂层表面的垂直接触，并保持探头稳定不晃动。
3. 如发现测量结果异常或不准确，应及时检查涂层测厚仪的探头和设备，确保其正常工作。
4. 避免将涂层测厚仪置于高温、潮湿或腐蚀性环境中，以免影响仪器的使用寿命。
5. 仪器长时间不使用时，应存放在干燥、通风的地方，并注意保护仪器的探头，避免受损。
五、维护保养为延长涂层测厚仪的使用寿命，需要进行定期的维护保养工作：1. 每次使用完毕后，用干净的棉布轻轻擦拭涂层测厚仪的表面，确保其干净无尘。
2. 定期检查涂层测厚仪的电池电量，并及时更换电池。
3. 如发现涂层测厚仪有异常，应及时送修维护，不要私自拆卸或修理设备。
4. 在存放涂层测厚仪时，应注意避免碰撞和摔落，同时保持仪器处于干燥的环境中。
测厚仪使用说明书
测厚仪使用说明书一、产品简介测厚仪是一种精密的测量工具，用于测量材料的厚度。
它采用非接触式测量原理，并具有高精度和可靠性。
本使用说明书将介绍如何正确使用测厚仪，并提供一些常见问题的解决方案。
二、安全注意事项在使用测厚仪之前，请务必遵守以下安全注意事项：1. 在使用测厚仪时，请确保场地安全，避免有任何危险物品或杂物。
2. 严禁将测厚仪用于危险环境或液体中。
3. 使用过程中，请注意保护自己的眼睛和皮肤，避免直接暴露在测量面板上。
4. 使用过程中，请保持仪器的干燥和清洁。
定期清洁测厚仪的外壳和探头。
5. 当测量不需要时，请关闭电源，并存放在安全的地方。
三、测厚仪的基本操作1. 开机：按下电源按钮直到屏幕亮起。
2. 校准：在正常使用之前，需要将测厚仪校准到所需测量的材料上。
按照说明书上的指示进行校准。
3. 测量：确保测量面板干净和无损伤。
将测厚仪的探头轻轻贴近材料表面，待测量完成后读取显示屏上的数值。
4. 记录：将测量结果记录在纸上或笔记本中，以备将来参考或分析。
四、常见问题与解决方案1. 测量结果不准确：首先，请确保测厚仪已正确校准。
其次，请确认测量面板干净无损伤。
最后，检查探头是否正常工作。
2. 电池电量低：请及时更换电池，以确保正常使用。
3. 显示屏无法正常显示：请检查电源连接是否松动，并重新启动测厚仪。
4. 测厚仪无法启动：请检查电池是否安装正确，并确保电池有足够的电量。
五、维护与保养1. 定期清洁测厚仪的外壳和探头，避免灰尘和污垢积聚。
2. 避免将测厚仪暴露在高温、潮湿或强烈的磁场中。
3. 当不使用测厚仪时，请存放在干燥、清洁的箱子中，避免损坏。
六、常见应用领域测厚仪广泛应用于以下领域：1. 工业制造：用于测量金属和非金属材料的厚度，例如钢板、铝板等。
2. 建筑工程：用于测量墙体、地板、玻璃等的厚度，以确保施工质量。
3. 汽车制造：用于测量汽车零部件的厚度，以检测材料的质量和健康状况。
4. 航空航天：用于测量航空器和航天器材料的厚度，以确保飞行安全。
膜厚仪使用说明书
1.6.4 探头的选用参考 表三 探头选用参考表 （1）
基体
覆盖层
有机材料等非金属覆盖层
(如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等)
覆盖层厚度不超过100mm
覆盖层厚度超过100mm
被测面积的直 径大于30mm 如铁、钢等磁性金属
F400型探头0猇400mm F1型探头0猇1250mm
F400型探头 0猇400mm F1型探头 0猇1250mm F10型探头 0猇10mm
F400、N400、 F1/90、F10、
CN02
F400、N400、 F1/90、F10、 CN02、打印机、
通讯软件
OU3500涂层测厚仪
沧州欧谱
一、概述
本仪器根据探头类型的不同，分别运用磁感应和涡流原理测量覆 层厚度，并符合以下工业标准：
(b) 按 键，检查电池。 ● 开机时无显示，表示无电池或电池电压太低，无法显示。需更换电池。 ● 无低电压指示，表示电池电压充足。 ● 有低电压指示，表示电池电压不足则显示低压指示约1秒钟后自动
关机。这时应立即更换电池。
2.2 更换电池 (a) 按 键关机； (b) 打开电池仓盖； (c) 取出电池，放入新电池； (d) 盖好电池仓盖。
-1-
OU3500涂层测厚仪
1.4 使用环境 温度：0℃猇40℃ 湿度：20%RH猇90%RH 无强磁场环境
1.5 电源 一节9V碱性干电池
1.6 仪器各部件的名称 1.6.1 主机
沧州欧谱
1、RS232接口 （OU3500B） 2、探头插座 3、液晶显示器 4、键盘
仅用于铜上镀铬 N400型探头0猇40mm
F400型探头 0猇400mm F1型探头 0猇1250mm F10型探头 0猇10mm
镀层测厚仪操作规程
镀层测厚仪操作规程一、引言镀层测厚仪是一种用于测量金属表面镀层厚度的仪器。
通过准确测量镀层厚度，可以评估金属制品的质量和耐腐蚀性能。
本文档旨在介绍如何正确操作镀层测厚仪，以确保测量结果的准确性和可靠性。
二、仪器准备1. 确保镀层测厚仪处于正常工作状态，电池电量充足。
2. 清洁测量头和金属表面，确保无尘、无污染。
3. 确定测量模式和相关参数，如测量范围、单位等。
三、操作步骤1. 开机准备a. 按下电源按钮，等待仪器启动。
b. 根据需要选择相应的测量模式。
c. 根据测量要求设置相关参数，如测量范围、单位等。
2. 测量准备a. 将测量头对准待测金属表面，确保与表面垂直接触。
b. 轻轻按下触发按钮，测量头会自动发出声音或显示相关指示，表示测量准备完毕。
3. 进行测量a. 将测量头轻轻按压在金属表面上，保持稳定。
b. 等待测量头发出声音或显示结果，表示测量完成。
c. 记录测量结果，并将测量头移开，完成一次测量。
4. 多点测量a. 如需进行多个点的测量，依次将测量头对准不同的位置。
b. 等待每次测量完成后，将测量头移开，记录测量结果。
5. 结束操作a. 关闭仪器，按下电源按钮，将测量头从金属表面拆离。
b. 清洁测量头和金属表面，确保无尘、无污染。
c. 将仪器妥善存放，避免损坏或误用。
四、注意事项1. 在进行测量前，应该对仪器进行校准，以确保测量结果的精确性。
2. 在测量时应该保持测量头与金属表面垂直接触，并保持稳定。
3. 避免将测量头使用在有尖锐物品或有腐蚀性的表面上，以防损坏测量头。
4. 定期对仪器进行保养和维护，以保证仪器的正常工作。
5. 在进行测量时要注意操作规程，遵循相关安全操作规范，确保人身安全。
五、总结镀层测厚仪是一种用于测量金属表面镀层厚度的重要工具。
正确操作镀层测厚仪，可以保证测量结果的准确性和可靠性。
本文档介绍了镀层测厚仪的操作规程，包括仪器准备、操作步骤、注意事项等。
希望该文档能够帮助用户正确使用和维护镀层测厚仪，提高工作效率和测量结果的质量。
MC-2000A C D涂（镀）层测厚仪使用手册说明书
目录第一章概论---------------------2第二章应用方法------------------4第三章维护与检修-----------------11附一装箱单--------------------11第一章概论一、仪器特点：MC-2000系列涂（镀）层测厚仪是高新技术的结晶，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻；且具有存储、读出、统计、低电压指示、系统/零点/两点校准，其性能达到当代国际同类仪器的先进水平。
二、应用范围：本仪器采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。
该仪器广泛应用于机械、汽车、造船、石油、化工、电镀、喷塑、搪瓷、塑料等行业。
三、工作原理：MC-2000系列涂（镀）层测厚仪采用电磁感应法测量涂（镀）层的厚度。
位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。
利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂（镀）层厚度。
四、技术参数：*临界厚度小：工件铁基厚度大于1mm时，其涂（镀）层厚度的测量不受铁基厚度影响。
第二章应用方法阅读本章内容时，应结合仪器，对照附图，熟悉仪器外部结构及各部位名称。
一、开机前准备：根据电池仓盖指示的方向打开电池仓，然后按照机壳侯面的正负极指示装入两节1.5后面的正负极指示装入两节1.5V电池，压好电池仓盖。
二、按键名称及作用：A."ON/OFF"键：为复合键。
在关机状态时，为开机键；在开机状态时，为关机键。
仪器在自动关机后应按此键开机。
B."MENU"键：为菜单键。
C."▲"、"▼"键：调整键，"▲"为增加键，"▼"为减少键。
DT-156涂镀层测厚仪说明书
DT-156涂镀层测厚仪说明书1．简述本涂镀层测厚仪探头可以工作在电磁感应和涡流两种原理下。
在自动模式（AUTO）下，两种原理可视测量的基体自动转换，或可通过菜单进行自动模式和非自动模式转换。
特点●可测量涂镀层：任何磁性物质表面的非磁性涂镀层厚度；任何非磁性金属表面的绝缘涂镀层厚度●易于操作的菜单设计●连续和单次测量方式●直接工作模式和组工作模式●可统计并显示：平均值、最大值、最小值、标准方差、统计数●非常方便的进行一点或两点校准●可保存320个测量数据供随时下载至计算机处理●实时删除测量数据和组数据●高低限报警●低电和错误提示●USB传输数据至计算机分析统计●可设置的自动关机功能1.1 应用本仪表可应用在无损的、快速和高精度涂镀层测厚领域。
它是油漆、防腐蚀、电镀、汽车工业、轮船运输、飞机制造等相关行业理想的辅助制造生产工具。
它可以稳定地工作于实验室，车间现场和户外。
同时，它可以工作在电磁感应和涡流两种原理下，完成不同涂镀层的测厚任务。
1.2 功能概述当测量铁镍等磁性金属和合金基体表面涂层时，本仪表将工作于电磁感应原理。
当测量非磁性的金属基体涂层时，它将工作于涡流模式。
测量值和设定统计值将实时进行LCD显示，背光保证您在黑暗的环境中能顺利工作。
本仪表设计有两种工作模式：直接模式和组模式。
直接模式（DIR）: 此工作模式一般进行简单，快速和随意的测量。
本模式下，可以进行80个测量数据的统计，但所有数据在仪表关机后永久丢失，不能进行保存。
关机前，您可以通过菜单调出之前的测量数据查看。
请注意，从直接模式到组模式后，直接模式下面的所有测量数据和统计数据将永久丢失。
组模式（GRO）：此工作模式下，所有测量数据和统计数据将被保存，断电、模式切换或关机不会丢失。
最大80个数据能被保存，进入组模式下，系统会自动把当前组的所有数据和统计值从存储器调入系统。
此模式下，当测量数据量超出80后，最旧的数据将被删除。
1.3 附件说明两节1.5V干电池包装箱操作说明书钢铁和铝块基体各一块，校准标准薄片若干USB连接线缆软件CD，支持Windows 98/XP/Vista1.4 探头探头被安装在带V型槽的保护外壳内，探头顶部镶有红宝石，具有很强的耐腐蚀和耐磨作用。
涂装涂层厚度检测仪操作规程
涂装涂层厚度检测仪操作规程1. 介绍本操作规程旨在指导涂装涂层厚度检测仪的正确使用方法，以确保准确测量涂层厚度。
2. 设备准备在使用涂装涂层厚度检测仪之前，需要进行以下设备准备工作：- 确保涂装涂层厚度检测仪处于正常工作状态。
- 校准涂装涂层厚度检测仪，以保证测量结果的准确性。
- 检查涂装表面的清洁度和平整度，确保能够正确接触涂层并进行测量。
3. 操作步骤请按照以下步骤正确操作涂装涂层厚度检测仪：1. 打开涂装涂层厚度检测仪的电源，确保有足够的电量供应。
2. 将涂装涂层厚度检测仪的测量探头放置在待测涂层表面。
3. 确保测量探头与涂层垂直接触，并用适当的力度保持稳定。
4. 启动涂装涂层厚度检测仪的测量功能。
5. 等待涂装涂层厚度检测仪完成测量，并记录测量结果。
6. 如需重复测量，重新放置测量探头并重复步骤4和5。
7. 完成测量后，关闭涂装涂层厚度检测仪的电源。
8. 清洁测量探头和涂装涂层厚度检测仪，以防止污染和损坏。
4. 注意事项在使用涂装涂层厚度检测仪时，请注意以下事项：- 严禁在没有经验或训练的情况下操纵涂装涂层厚度检测仪。
- 避免使用涂装涂层厚度检测仪在极端湿度、温度或环境条件下。
- 定期对涂装涂层厚度检测仪进行维护和校准，确保其性能和准确性。
- 在操作过程中，要小心轻放涂装涂层厚度检测仪，避免摔落或碰撞损坏。
- 固定涂装涂层厚度检测仪时要牢固可靠，以免在测量时出现晃动或失稳。
- 如发现涂装涂层厚度检测仪有异常或故障，应立即停止使用并联系维修人员。
5. 结论正确操作涂装涂层厚度检测仪对于准确测量涂层厚度至关重要。
按照本操作规程的步骤和注意事项进行操作，可以确保测量结果的准确性和可靠性，并延长设备的使用寿命。
喷漆膜厚仪的使用方法
喷漆膜厚仪的使用方法
喷漆膜厚仪是专业用于测量喷涂表面的膜厚的仪器，下面是使用方法简介：
1. 打开仪器的电源开关，并等待一段时间，以使仪器达到稳定状态。
2. 确保被测物体的表面干燥、清洁，并摆放在横向水平位置上。
3. 将喷漆膜厚仪的测试探头垂直轻轻靠近物体表面，并逐渐接触到物体表面，确保探头与物体表面完全接触。
4. 按下仪器上的测量按钮，进行测量。
5. 仪器会发出声音或显示结果，显示的结果即为喷涂物体表面的膜厚数值。
6. 若需要连续测量多个点位，将探头移动到下一个点位上，并重复步骤4和步骤5。
7. 测量完成后，关闭仪器的电源开关。
需要注意的是，为了获得准确的测量结果，使用喷漆膜厚仪时还可以遵循以下建议：
- 测量前使用布或纸巾清洁被测物表面，以确保无灰尘和污垢。
- 确保仪器完好无损，并按照仪器说明书进行正确的操作。
- 在测量之前，应校准仪器，以确保准确性。
校准方法可以参考仪器说明书。
- 对于不同类型的喷涂材料，可能有不同的测量方法和规范，应根据实际情况进行调整。
漆膜厚度测试仪的使用方法
漆膜厚度测试仪的使用方法一、了解漆膜厚度测试仪。
1.1 这漆膜厚度测试仪啊，就像是咱检测漆膜厚度的小能手。
它的模样呢，通常不大，方便咱拿在手里操作。
您得先瞅一瞅这测试仪的各个部件，有显示屏，就像它的小脸蛋，能把测量的数值给您显示出来，一目了然。
还有探头，这探头可是关键部位，就好比人的手指头，专门用来接触漆膜的。
1.2 不同的漆膜厚度测试仪可能功能会有些小差别，就像人各有不同的本事一样。
有些可能测量的范围广一点，有些精度更高一些。
所以在使用之前，您得把这测试仪的功能说明书好好看看，就像要出远门先看地图一样，心里有个底儿。
二、测量前的准备。
2.1 您得保证这测试仪是有电的，要是没电，那它可就成了个摆设，“巧妇难为无米之炊”嘛。
一般的测试仪会有电量显示，您得留意着点。
要是电量不足，就赶紧充电或者换上新电池，可别到了测量的时候掉链子。
2.2 接下来，要把测试仪校准一下。
这就好比给它定个标准，让它知道什么样的厚度是准确的。
校准的方法呢，不同的测试仪也不太一样，不过通常说明书上都会写得清清楚楚，您就按照那上面的步骤来，别嫌麻烦，这一步可是相当重要的，所谓“磨刀不误砍柴工”。
2.3 还有啊，要测量的漆膜表面得清理干净。
要是上面有灰尘啊、杂质啊，就像人脸上有脏东西一样，会影响测量的准确性。
您可以用干净的布轻轻擦拭，让漆膜表面干干净净、清清爽爽的。
三、进行测量。
3.1 现在就可以开始测量了。
把测试仪的探头轻轻放在漆膜表面，要稳稳当当的，就像把鸡蛋放在窝里一样小心。
然后按下测量按钮，这时候测试仪就开始工作啦，它就像一个小侦探，在探寻漆膜的厚度秘密。
3.2 测量的时候呢，您可以多测量几个点。
为啥呢？因为漆膜的厚度可能不是完全均匀的，就像人的头发，有的地方厚一点，有的地方薄一点。
多测几个点，取个平均值，这样得到的结果就更准确可靠，就像“三个臭皮匠，顶个诸葛亮”。
四、测量后的工作。
4.1 测量完了之后，把测量的数据记录下来。
测厚仪使用说明书
测厚仪使用说明书1、概述1．1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。
此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
1．2 基本原理超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播，到达分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
1．3 仪器各部份名称BATT--- 低电压标志--- 耦合标志m/s--- 声速单位mm---厚度单位ON ---- 开机键ZERO---校准键VEL--- 声速键▲▼ --- 声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率:5MHz测量范围:1.2〜225mm钢）声速调节范围：1000〜9999m/s使用温度范围:0〜40C电源：二节5 号电池3、主要功能自动校准零点, 可对系统误差进行修正线性自动补偿, 在全范围内利用计算机软件对探头非线性误差进行修正, 以提高准确度。
采用上下调节键可对声速、厚度进行快速调整, 可快速查询厚度存储单元。
耦合状态提示: 提供耦合标志通过观察其稳定状态可知耦合是否正常。
可存储十个厚度值,关机后数据不丢失, 为高空及野外作业工作带来方便。
测声速功能，根据样块厚度直接测出其声速，避免了查表或换算带来的麻烦。
低电压提示自动关机：定时自动关机会帮您断电全键膜密闭式操作—防油污，提高使用寿命4、测量步骤4．1 测量准备将探头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速。
此时可以开始测量。
4．2 声速的调整如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。
涂层测厚仪使用说明
涂层测厚仪（单用探头）（两用探头)一、概述本仪器采用磁性、涡流两种测厚方法，可无损伤地检测磁性金属基铁（如：铁、钢、合金和硬磁性钢等）上非磁性覆层的厚度（如：锌、铝、铬、铜、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）本仪器广泛地应用于一切金属表面涂层。
1）本仪器符合以下标准GB/T4956-1985磁性金属基体上非磁性覆层厚度的测量（磁性方法）GB/T4957-1985非磁性金属基体上非导电覆层厚度的测量（涡流方法）JB/T8393-1996磁性和涡流式覆层厚度测厚仪2）特点便携设计，手掌大小采用高速的DSP芯片，具有快速的测量能力人性化设计，简单操作。
在双用探头时自动识别铁基和非铁基材质，无需手动转换两种校准方式，零点校准和二点校准宽角度LCD液晶显示公制和英制单位转换具有电源欠电压提示操作过程有蜂鸣声提示具有自动关机功能3)测量原理a)磁性法当测头与覆层接触时，测头与磁性金属基体构成一闭合磁路，由于非磁性覆层的存在，使磁路磁阻发生变化，通过测量其变化量，可测得其覆层的厚度。
b)涡流法利用高频交变电流线圈中产生一磁场，当测头与金属接触时，金属基体上会产生涡流，并对测头具有反馈作用，通过其反馈作用的大小可测出覆层厚度。
二、显示说明●μm/mil测量单位●CAL校准提示●Fe表示磁性基体测量状态●NFe表示非磁性基体测量状态●8.8.8.8测量厚度显示区●电源欠电压提示三、使用说明1）开机按下ON键后仪器听到一声鸣响，屏幕上显示仪器编号GO8100。
自动恢复上次关机前的参数设置后，将显示0，仪器进入待测状态。
可测量工件了。
经过一段时间不使用仪器将自动关机。
2）测量仪器会自动感应被测基体：感应到是磁性基体时仪器显示Fe；感应到是非磁性金属是仪器显示NFe。
测量时请始终保持仪器处于垂直状态！3）零位校准在待测状态下将探头垂直压在基准块上，之后屏幕上会显示<╳.╳μm>，然后按下“ZERO”键进行零位校准。
EC770涂层测厚仪英文说明书
1.3 Principle of Measurement
The coating thickness gauge work either on the magnetic induction principle or on the eddy current principle, depending on the type of probe used. This gauge has internal F probe and N probe. F probe work on magnetic induction principle and should be used for non-magnetic coatings such as aluminium, chrome, copper, zinc, paint and varnish,enamel, rubber etc., on an iron or steel substrate; It is also suitable for alloyed and hardened magnetic steel(however, not suitable for austenic steel). N Probe work on the eddy current principle and should be used for insulating coatings e.g. paint, anodizing, ceramics, etc., on all non-ferrous metals such as aluminium, copper, zinc die casting, brass etc. and on austenitic stainless steels.
1.1 Features
镀层测厚仪操作规程
镀层测厚仪操作规程1. 引言镀层测厚仪是一种用于测量金属零件上镀层厚度的设备。
本文档旨在为操作人员提供镀层测厚仪的正确使用方法，以确保测量结果的准确性和操作过程的安全性。
2. 设备准备在使用镀层测厚仪前，请确保已完成以下准备工作： - 确认测量前的镀层已经完全干燥固化。
- 检查镀层测厚仪的仪器仪表和传感器是否正常工作。
- 确保测量环境的温度、湿度等条件符合要求。
3. 操作步骤3.1 打开仪器•将镀层测厚仪放置在平稳的工作台上，确保仪器稳固不会滑动。
•按下仪器的开关按钮，确保仪器顺利开机。
•检查仪器显示屏上的参数是否正确显示，如有异常请及时调节或修复。
3.2 校准仪器•使用校准块（标准厚度的金属块）对镀层测厚仪进行校准。
•将校准块放置在测量区域，并确保校准块与测量台面紧密接触。
•按下仪器上的校准按钮，并按照操作提示进行校准操作。
•校准完成后，检查仪器显示屏上的校准结果是否正常。
如有异常请重新校准。
3.3 测量镀层厚度•将待测量的零件放置在测量台面上，确保零件与测量台面接触紧密。
•调节仪器的测量参数，包括测量模式、测量单位等，根据具体要求进行设置。
•使用仪器的传感器对零件上的镀层进行测量。
将传感器靠近零件表面并保持一定的稳定压力，按下测量按钮进行测量。
•测量完成后，仪器会在显示屏上显示测量结果。
记录下测量结果并与要求的镀层厚度进行对比，判断是否符合要求。
3.4 关闭仪器•测量完成后，按下仪器的关闭按钮，将仪器关机。
•将仪器放置在安全的位置，并清理测量台面上的残留物。
4. 安全注意事项•在操作镀层测厚仪前，必须佩戴防护手套，避免直接接触仪器和测量液体。
•镀层测厚仪仪器和传感器较为精密，请避免剧烈碰撞或过度振动。
•使用镀层测厚仪时，应注意避免与水、油等化学物质接触。
如有不慎发生，请立即清洗仪器并通风。
•在进行校准和测量操作时，应根据操作指南进行，避免操作错误导致仪器损坏或操作人员受伤。
5. 维护与保养•定期对镀层测厚仪进行仪器和传感器的清洁，可以使用干净的软布轻轻擦拭表面。
北京海瑞拓仪表有限公司 涂镀层测厚仪 中文说明书
涂镀层测厚仪说明书1．简述本涂镀层测厚仪探头可以工作在电磁感应和涡流两种原理下。
在自动模式（AUTO）下，两种原理可视测量的基体自动转换，或可通过菜单进行自动模8393─1996；JJG 889-95；JJG 818-93等相关国家标准。
特点●可测量涂镀层：任何磁性物质表面的非磁性涂镀层厚度；任何非磁性金属表面的绝缘涂镀层厚度●易于操作的菜单设计●连续和单次测量方式●直接工作模式和组工作模式●可统计并显示：平均值、最大值、最小值、标准方差、统计数●非常方便的进行一点或两点校准●可保存320个测量数据供随时下载至计算机处理●实时删除测量数据和组数据●高低限报警●低电和错误提示●USB传输数据至计算机分析统计●可设置的自动关机功能1.1 应用本仪表可应用在无损的、快速和高精度涂镀层测厚领域。
它是油漆、防腐蚀、电镀、汽车工业、轮船运输、飞机制造等相关行业理想的辅助制造生产工具。
它可以稳定地工作于实验室，车间现场和户外。
同时，它可以工作在电磁感应和涡流两种原理下，完成不同涂镀层的测厚任务。
当测量铁镍等磁性金属和合金基体表面涂层时，本仪表将工作于电磁感应原理。
当测量非磁性的金属基体涂层时，它将工作于涡流模式。
测量值和设定统计值将实时进行LCD显示，背光保证您在黑暗的环境中能顺利工作。
本仪表设计有两种工作模式：直接模式和组模式。
直接模式（DIR）: 此工作模式一般进行简单，快速和随意的测量。
本模式下，可以进行80个测量数据的统计，但所有数据在仪表关机后永久丢失，不能进行保存。
关机前，您可以通过菜单调出之前的测量数据查看。
请注意，从直接模式到组模式后，直接模式下面的所有测量数据和统计数据将永久丢失。
组模式（GRO）：此工作模式下，所有测量数据和统计数据将被保存，断电、模式切换或关机不会丢失。
最大80个数据能被保存，进入组模式下，系统会自动把当前组的所有数据和统计值从存储器调入系统。
此模式下，当测量数据量超出80后，最旧的数据将被删除。
镀层厚度测试仪操作指导书
操作指导书生效日期：XXXXXXXXXX
工序名
镀层厚度测试仪操作指导书
作业名称线别工位文件版次文件编号
A/0
一.操作示图：
使用工具/辅料注意事项
修
订
记
录
NO版本修订内容日期修改人做成确认承认XTU-50A镀层测
试仪
1.使用干燥的软布或棉花擦拭数显千分尺表面污点，不能使用丙酮或苯类
等有机溶剂擦拭。
2.丝杆为不脱落结构，不要后退丝杆超过数显千分尺的
测量范围。
3.未打开显示器前不允许随意进退丝杆，以防超出测量范围 4.
长期不用时应取出电池
镀层不合格示范
镀层合格示范
1.根据待测样品的镀层情况，选择相应的产品方程式；
2.戴好防静电手套把样品放置于工作台测试区，调整其位
置并聚焦清晰，使产品清晰显示在视频窗口的十字线圆点
中心；
单击显示屏内“启动”键或仪器控制台上的“START”键开
始测量，倒计时结束后即完成一次测量，然后重复上述
步骤测下一个点；
测试完成后，记录厚度数据，经测量员判定检查结
果，并做记录。
涂层测厚仪说明书
f) 试件的变形 测量头会使软覆盖层试件变形，因此在这些试件上测出可靠的数据。
g) 表面粗糙度 基体金属和覆盖层的表面粗糙程度对测量有影响。粗糙程度增大，影响增大。粗糙表面
会引起系统误差和偶然误差，每次测量时，在不同位置上应增加测量的次数，以克服这种 偶然误差。如果基体金属粗糙，还必须在未涂覆的粗糙度相类似的基体金属试件上取几个 位置校对仪器的零点；或用对基体金属没有腐蚀的溶液溶解除去覆盖层后，再校对仪器的 零点。 h) 磁场
b) 如果待测试件的金属基体厚度没有超过表一中所规定的临界厚度，可采用下面两种方法进 行校准： 1) 在与待测试件的金属基体厚度相同的金属标准片上校准； 2) 用一足够厚度的，电学性质相似的金属衬垫金属标准片或试件，但必须使基体金属与 衬垫金属之间无间隙。对两面有覆盖层的试件，不能采用衬垫法。
c) 如果待测覆盖层的曲率已达到不能在平面上校准，则有覆盖层的标准片的曲率或置于校准 箔下的基体金属的曲率，应与试样的曲率相同。
采用已知厚度的、均匀的、并与基体牢固结合的覆盖层作为标准片。对于磁性方法，覆盖 层是非磁性的。对于涡流方法，覆盖层是非导电的。
4.2 基体
a) 对于磁性方法，标准片基体金属的磁性和表面粗糙度，应当与待测试件基体金属的磁性和 表面粗糙度相似。对于涡流方法，标准片基体金属的电性质，应当与待测试件基体金属的 电性质相似。为了证实标准片的适用性，可用标准片的基体金属与待测试件基体金属上所 测得的读数进行比较。
b) 涡流法(N 型测量头) 利用高频交变电流在线圈中产生一个电磁场，当测量头与覆盖层接触时，金属基体上产生电 涡流，并对测量头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涂镀层测厚仪
Coating Thickness Gauge manual
说明书
□DR360 □DR370 □DR380 使用本产品前请阅读此说明书
XX公司
Guangzhou Donru Electronic Technology Co., Ltd
第一章概述
涂镀层测厚仪是一款专业测量金属材料表面涂镀层覆盖层物体厚度的专业无损检测仪器。
它根据金属基体不同使用以下不同的测量方法。
A、磁性测厚方法，可无损地测量磁性金属基体（如：钢、铁）上非磁性覆
层的厚度（如：镀锌、铬、锢、珐琅、橡胶、粉未、油漆、电泳、搪瓷、防腐层、喷塑、涂料等）
B、涡流测厚方法，可无损地测量非磁性金属基体（如：铝、铜、不锈钢）
上非导电覆层的厚度（如:油漆、粉末、塑料、橡胶、珐琅、搪瓷、电泳、防腐层等）
DR360 型号拥有上述A的功能；又称为：磁性涂层测厚仪，本仪器采用：GB/T 4956-1985标准（磁性方法）
DR370型号拥有上述B的功能；又称为：涡流涂层测厚仪，本仪器采用：GB/T 4957-1985标准（涡流方法）
DR380型号拥有上述A和B的全部功能，称为：两用涂层测厚仪，本仪器采用GB/T 4956-2003标准
本仪器采用广泛地应用于涂装行业、制造业、金属加工业、化工业、商检等检测领域。
第二章仪器特点
●采用合金探头，坚硬耐用、精准
●操作简单，测试速度快，灵敏度好，测量精度高
●具有两种测试方式：连续（CONT INUE）和单次（SINGLE）测量方式●设有四个统计功能：最大值（MAX）、最小值（MIN）、平均值（MEA）、
测量次数（No）
●大容量存储，可存贮800多个测量数据
●仪器与电脑通信口：USB2.0
●可采用两种校准方式：零点校准和两点校准
●操作过程有蜂鸣声标示（单次测量方式）
●自动识别铁基和非铁基底材
●公英制转换μm/Mil
●大液晶屏背光显示模式，低电压指示
●手动/自动关机功能
第三章技术参数
A、测量范围：0-1250/3000μm（超过1250μm要提前告知厂家另行定制）
B、使用环境：温度：0℃-60℃,湿度：20%RH—90%RH,无强磁场环境下使用
C、最薄基体：0.3mm
D、测量精度：±(1%-3%)+1.5μm
E、分辨率：0.1μm /1μm（100μm以下为0.1μm,100μ以上为1μm）
F、最小测量面积10*8mm
G、最小曲率：凸5mm;凹25mm
H、外形尺寸：130mm*70mm*24mm
I、重量：100g
J、电源：三节（7号）碱性电池
第四章屏幕显示说明
第五章仪器使用方法说明
仪器装上电池后，按下“”按键开机，等蜂鸣声响后，液晶显示屏上
显示时，仪器自动进入测量状态，直接将测头垂直并快速紧压到工件表面的涂镀层上，仪器通过测头自动测量出涂层厚度，并通过显示屏
把厚度值显示出来，（如图：，当前图示为当前测量结果102um，测量次数：20次）。
（注意：测量时注意测头保持垂直）
第六章模式转换
6.1 公英制转换：μm/Mil,仪器默认为公制单位μm;如需要转换为英制：
Mil,操作如下：仪器开机后进入测量状态，按下按键，即可将单位转换为：英制mil.
6.2 两种测试模式：分别是连续（CONT INUE）测试模式和单次（SINGLE）测量模式
6.2 .1测量模式转换：仪器默认测试模式为连续（CONT INUE）测试模
式；将探头垂直压在被测物体上，仪器对该点进行自动连续测试，测量结果和测量次数在液晶屏显示读数；如果需要转换成单次（SINGLE）测试模
式，操作如下：在关机的状态下同时按下“”键和“”键，先放开“”
然后再放开“”键，这时仪器测试模式为单次测试模式，直接进行测试即可。
第七章统计功能
7.1、测量时，液晶显示屏右下角处显示测量次数，测量次数高达999次。
7.2、四个统计数值：最大值（MAX）、最小值（MIN）、平均值（MEA），按下按键，可轮流读取统计数据。
第八章删除仪器保存的全部数据
8.1在关机的状态下同时按下“”键和“”键，先放开“”然后再放开
“”键，即可将仪器存储的测量数据全部删除。
8.2也可以通过软件删除数据，具体操作见软件使用说明。
（适用于U型机
带软件版本）
第九章仪器校准（当仪器测量有误差，或需要校准时操作）
9.1 零位校准，将测头垂直快速压在空基体上不放开，再按住校零键“”，此时会有蜂鸣声，待显示屏上显示“CAL ”后，再提起测头，校零成
功；再将仪器拿去测试工件即可（具体操作见第五点）。
（如校零时没将测头压在空基体上，那么零位校准失败，将无法测试，须正确校零后仪器才能正常使用）
9.2两点校准
步骤①：先校准零位。
步骤②：校好零位后，根据要测量的涂层厚度，选择一片比较接近工件涂层厚度值的标准膜片，把膜片放在空基体上，将测头垂直快速压下去测量，如果测出来的值与膜片有小误差，提起测头后可以通过“”“”按键来修正。
(注意：修正时，请提起测头)
[备注：因为厂家提供的基体（即铁板或铝板）的材料可能现用户工件的基体不完全相同，即零位不同，因此想要测量结果更最精准时，建议用户找一块与被测工件材质相同的基体（没有涂镀层的底材）做零位校准后，再测量。
]
第十章恢复出厂设置
用户在使用过程中，无法测试或有较大误差时，可以恢复出厂设置。
操作用如下：在关机的状态下同时按住“”键和“”键，然后先放开“”键，再放开“”键，显示屏左边会看Fe和NFe在轮流显示，这表示恢复出厂设置成功，关机再开机就可以正常测试。
第十一章仪器保养
1、仪器保存温度：0℃-40℃，相对湿度≤85%，仪器不用时，应取出电池，定期清洁测头和膜片。
2、远离强磁场、油污、重尘、潮湿的地方，防止碰撞。
涂层测厚仪常见问题
1.正常开机，但测试没反应？
答：首先排除是否校了空零位，重新校零即可正常操作（操作见第九章）。
2.测试的数据误差值较大，或数据调乱了如何处理？
答：先在空基体上校零位，再将标准膜片放在基体上进行测试，如出现微小误差，即按下“+”“－”键进行微调。
当误差值较大时，直接恢复出厂设置即可（见第十章）。
涂镀层测厚仪保修卡
感谢您购买本公司产品，您在使用本公司产品时，将享有如下服务：
说明：
1.在正确及正常使用情况下，产品出现质量问题，自购机日期起至一年内免费保修。
2.如人为损坏及超过保修期，本公司负责维修，适当收取元器件成本费用。
3.客户私自拆装或维修、自然灾害造成的损坏不在保修范围内。
厂商：XX公司
地址：广州市黄埔区萝岗荔红路锐丰中心1栋1031室电话：86-********
******
******。
