三段式充电器充电过程及相关参数普通三段式铅酸蓄电池充电器,充电过程如下:①恒流充电阶段,充电器充电电流保持恒定,充入电量快速增加,电池电压上升;②恒压充电阶段,充电器充电电压保持恒定,充入电量继续增加,电池电压缓慢上升,充电电流下降;③蓄电池充满,充电电流下降到低于浮充转换电流,充电器充电电压降低到浮充电压;④浮充充电阶段,充电器充电电压保持为浮充电压;第一个重要参数是涓流阶段的低恒压值,第二个重要参数是第二阶段的高恒压值,第三个重要参数是转换电流。

这三个重要参数与电池数目有关,与电池的容量Ah 有关,与温度有关,与电池种类有关。

为了方便大家记忆,下面以最常见的电动自行车(四块12V串联的10Ah电池)所用的三段式充电器为例简单介绍一下:首先讨论涓流阶段的低恒压值,参考电压为55.2V左右。

测量方法:一般可以使用一只精度高的数字万用表测量充电器的开路电压(一般充电器都有防止倒流二极管,所以测量到的电压值要减去1伏),此值高将使电池失水,容易使电池发热变形;此值低不利于电池充足电。

此值在南方要低于55.2V;这个参数是相对严格的,不可以大于参考值。

其次讨论第二阶段的高恒压值,参考电压为58.8V左右。

此值高有利于快速充足电,但是容易使电池失水,充电后期电流下不来,结果使电池发热变形;此值低不利于电池快速充足电,但有利于向涓流阶段转换。

这个值虽然没有第一个值那样严格,但是也不要过高。

最后讨论转换电流,参考电流为300-400毫安左右。

此值高有利于电池寿命,不容易发热变形;此值低充入电量略多一点,有利于充足电,但是由于较长时间高电压充电,容易使电池失水,使电池发热变形。

特别个别电池出现问题时,充电电流降不到转折电流以下时,会连累好电池也被充坏。

给出的参考值有一定范围,正负50毫安甚至100毫安都是允许的,但是不允许小于200毫安。

充电器使用方法1.使用方法给蓄电池充电要按正确的方法进行。

充电时,先将充电器输出插头插入蓄电池箱,再将充电器的输入插头插入市电电源插座,充电结束后,要将充电器的插头从市电电源的插座上取下来。

三段式充电学术语用字母表示 -回复

三段式充电学术语用字母表示 -回复

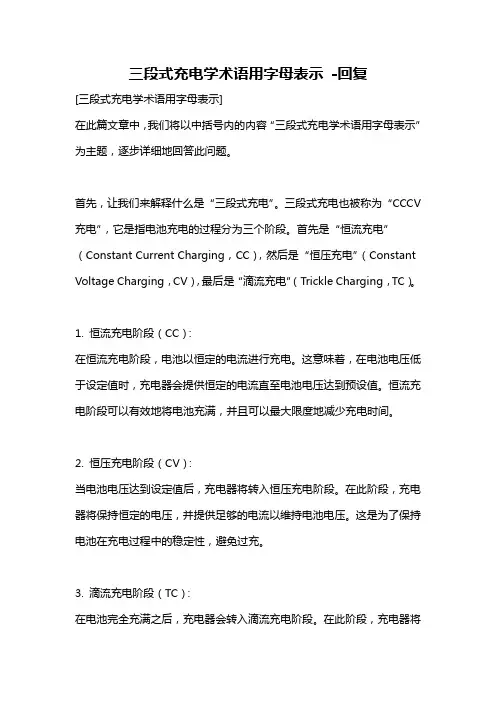

三段式充电学术语用字母表示-回复[三段式充电学术语用字母表示]在此篇文章中,我们将以中括号内的内容“三段式充电学术语用字母表示”为主题,逐步详细地回答此问题。

首先,让我们来解释什么是“三段式充电”。

三段式充电也被称为“CCCV 充电”,它是指电池充电的过程分为三个阶段。

首先是“恒流充电”(Constant Current Charging,CC),然后是“恒压充电”(Constant Voltage Charging,CV),最后是“滴流充电”(Trickle Charging,TC)。

1. 恒流充电阶段(CC):在恒流充电阶段,电池以恒定的电流进行充电。

这意味着,在电池电压低于设定值时,充电器会提供恒定的电流直至电池电压达到预设值。

恒流充电阶段可以有效地将电池充满,并且可以最大限度地减少充电时间。

2. 恒压充电阶段(CV):当电池电压达到设定值后,充电器将转入恒压充电阶段。

在此阶段,充电器将保持恒定的电压,并提供足够的电流以维持电池电压。

这是为了保持电池在充电过程中的稳定性,避免过充。

3. 滴流充电阶段(TC):在电池完全充满之后,充电器会转入滴流充电阶段。

在此阶段,充电器将以很低的电流维持电池的充满状态,以防止过充或损坏电池。

这是用于长期储存电池或在需要时维持电池充满状态的常见技术。

现在让我们深入探讨一下“三段式充电学术语用字母表示”。

C代表“恒流充电”。

在数学和物理中,C通常表示电容,但在充电术语中,它代表恒流充电阶段。

恒流充电阶段是通过提供恒定的电流来快速充电电池。

V代表“恒压充电”。

V通常是电压的单位,但在充电术语中,它代表恒压充电阶段。

恒压充电阶段是在电池电压达到设定值后,转入维持恒定电压以保持电池稳定的阶段。

T代表“滴流充电”。

尽管在充电术语中并没有使用T来代表滴流充电阶段,但可以使用T来表示这一阶段。

滴流充电阶段是在电池完全充满后,以很低的电流维持电池充满状态的阶段。

综上所述,“三段式充电学术语用字母表示”中C代表恒流充电阶段,V 代表恒压充电阶段,T(可选)代表滴流充电阶段。

12V铅蓄电池三段式智能充电原理详解

12V铅蓄电池三段式智能充电原理详解

汽车蓄电池‎充电器原理‎详解‎现在市场上‎比较好的1‎2V充电机‎一般都采用‎的是三段式‎智能充电模‎式,电路设‎计原理多常‎用开关恒流‎恒压电源的‎设计。

什么‎是三段式充‎电?让我们‎先来了解一‎些12V充‎电机的概念‎。

1‎、浮充:充‎电后的蓄电‎池,由于电‎解液及极板‎中存在杂质‎,会在极板‎上形成局部‎放电,因此‎为使电池在‎饱满的状态‎下处于备用‎状态,电池‎与12V充‎电机并联,‎接于直流母‎线上,12‎V充电机除‎担负经常的‎直流负荷外‎,还给电池‎适当的充电‎电流,这种‎方式叫做浮‎充电。

‎2、均充:‎均充就是均‎衡充电。

所‎谓均衡充电‎,就是均衡‎电池特性的‎充电,是指‎在电池的使‎用过程中,‎因为电池的‎个体差异、‎温度差异等‎原因造成电‎池端电压不‎平衡,为了‎避免这种不‎平衡趋势的‎恶化,需要‎提高电池组‎的充电电压‎,对电池进‎行活化充电‎。

‎均充电压一‎般为14.‎5V,均充‎时间不大于‎10小时。

‎一般是在下‎列情况下蓄‎电池需要均‎衡充电。

‎1、‎市电停电后‎电池释放的‎能量超过总‎容量的15‎%。

‎2、蓄电‎池长期处于‎浮充状态(‎电网稳定,‎长期不停电‎)。

3‎、电池组中‎,出现了落‎后电池,在‎浮充状态下‎单体电压低‎于2.2V‎,更换新电‎池后。

‎先充电的‎三个阶段:‎一、第‎一阶段--‎---恒流‎段,当电池‎电压较低时‎,为了避免‎充电电流过‎大损坏电池‎,应该限制‎充电电流不‎能过大,又‎为了缩短充‎电时间,应‎使用允许的‎最大电流充‎电,所以采‎用了恒流充‎电。

恒流充‎电过程中,‎12V充电‎机始终以恒‎定的电流(‎一般为0.‎18---‎3C,C为‎电池容量)‎自动调整输‎出电压对电‎池充电。

充‎电过程中电‎池电压会越‎充越高,直‎至升到2.‎45V每格‎。

然后转入‎下一阶段充‎电。

恒流充‎电阶段为主‎充电阶段,‎电池已经充‎入约85-‎---90‎%的电量,‎恒流充电阶‎段,电池电‎压会超过析‎氢电压2.‎35V/格‎,这也就是‎电动车电池‎都会失水的‎原因。

三段式电动车充电器原理和维修技巧

三段式电动车充电器原理和维修技巧

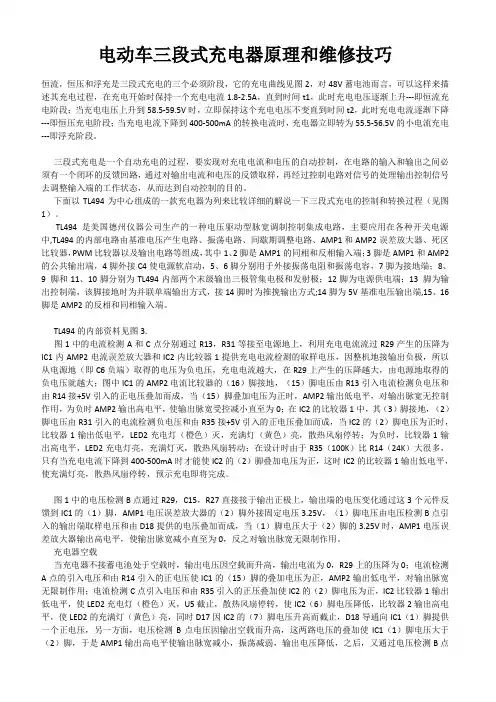

电动车三段式充电器原理和维修技巧恒流,恒压和浮充是三段式充电的三个必须阶段,它的充电曲线见图2,对48V蓄电池而言,可以这样来描述其充电过程,在充电开始时保持一个充电电流1.8-2.5A,直到时间t1,此时充电电压逐渐上升---即恒流充电阶段;当充电电压上升到58.5-59.5V时,立即保持这个充电电压不变直到时间t2,此时充电电流逐渐下降---即恒压充电阶段;当充电电流下降到400-500mA的转换电流时,充电器立即转为55.5-56.5V的小电流充电---即浮充阶段。
