施耐德综保操作说明
施耐德断路器资料安全操作及保养规程
施耐德断路器资料安全操作及保养规程简介施耐德断路器是一种高压开关设备，可以切断电路或对电路进行短路保护。
在使用施耐德断路器时，我们需要遵守一些注意事项和保养规程来保证操作的安全性和设备的长期稳定运行。
本文将介绍一些常见的施耐德断路器安全操作注意事项和保养规程，帮助您正确、安全地使用和维护设备。
安全操作注意事项以下是一些常见的施耐德断路器安全操作注意事项：1. 确保设备上电路已切断在操作施耐德断路器时，确保设备上电路已切断。
这可以通过关闭相关的开关、停止设备的电源、拔掉设备插头等方式实现。
2. 空载断路操作在断开设备电源之前，我们需要进行空载断路操作，即在短时间内使设备多次开合，使设备对正常短路保护电流以外的故障有反应，从而避免操作故障。
3. 避免雷击施耐德断路器易受雷击影响，因此在遭遇雷暴天气时，我们需要及时切断电路、关闭设备电源，并采取防雷措施，避免雷击对设备造成影响。
4. 防止过载在使用施耐德断路器时，要防止过载，严禁使用过载电流，以保证设备的正常工作和使用寿命。
5. 标准化维修在设备损坏或故障时，要找专业人员进行修理。
切勿采取随意的维修方式，以免造成二次损坏或对使用者造成危害。
设备保养规程以下是一些常见的施耐德断路器设备保养规程：1. 定期维护在使用过程中，定期对施耐德断路器进行维护是非常重要的。
定期维护可以保证设备的正常使用寿命，并延长设备的使用时间。
2. 保持干燥需要将施耐德断路器放置在干燥的环境中，并保持清洁干燥，以防止水分或其他污染物进入设备。
在严重的污染情况下，需要及时清洗设备，避免对设备造成二次污染。
3. 定期更换零部件一些重要的零部件需要根据规定的使用寿命进行更换。
而一些漏电、堆积灰尘等情况需要及时清理，以保证正常运行。
4. 保持干净对设备周围进行清扫，避免灰尘等物质进入设备，影响设备的正常运行。
在使用时要注意防尘，以保证设备的长期正常运行。
总之，安全操作和保养是施耐德断路器正常使用的基础。
施耐德模块安全操作及保养规程

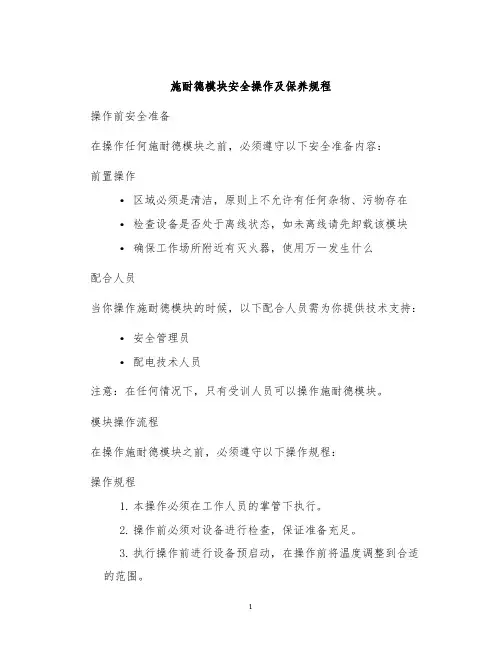

施耐德模块安全操作及保养规程操作前安全准备在操作任何施耐德模块之前，必须遵守以下安全准备内容：前置操作•区域必须是清洁，原则上不允许有任何杂物、污物存在•检查设备是否处于离线状态，如未离线请先卸载该模块•确保工作场所附近有灭火器，使用万一发生什么配合人员当你操作施耐德模块的时候，以下配合人员需为你提供技术支持：•安全管理员•配电技术人员注意：在任何情况下，只有受训人员可以操作施耐德模块。
模块操作流程在操作施耐德模块之前，必须遵守以下操作规程：操作规程1.本操作必须在工作人员的掌管下执行。
2.操作前必须对设备进行检查，保证准备充足。
3.执行操作前进行设备预启动，在操作前将温度调整到合适的范围。
4.操作施耐德模块，必须按照施耐德模块安装说明书进行指导。
5.安全释放气体过程操作，必须依照施耐德模块安装说明书进行指导。
6.所有的设备问题应该及时报备，避免日后可能产生的伤害事故。
保养规程1.施耐德模板必须保持外观干净，禁止任何腐蚀性物质接触图表的表面。
2.确保施耐德模板在使用前安装正确位置。
3.施耐德模块应当保持干燥，禁止水和其他溶解性液体接触。
4.施耐德模块使用过程中，严禁抛物和碰撞。
5.施耐德模块在贮存和使用过程中，需要避免过高温度的影响。
6.施耐德模块在长时间停留不用的情况下，需要进行封存处理。
结束语以上就是施耐德模板的安全操作以及保养规程。
我们强烈建议所有操作人员在使用之前，认真阅读本操作文档，并按照操作流程准确操作，确保您和您的设备的安全。
施耐德综保操作说明
施耐德综保操作说明操作说明：施耐德综保一、介绍：施耐德综保是一款综合保护设备，主要用于保护电力系统的稳定运行和安全性。
本文档将详细介绍施耐德综保的操作步骤和注意事项，以帮助用户正确使用该设备。
二、设备说明：1、设备外观：施耐德综保外观为黑色塑料壳体，具有LCD显示屏和操作按钮。
2、设备功能：施耐德综保具有过电流保护、接地保护、过电压保护等多种保护功能。
3、设备连接：施耐德综保需要与电力系统的各种设备进行连接，如断路器、变压器等。
三、操作步骤：1、开机：按下综保设备上的电源按钮，等待设备完成启动。
2、参数设置：通过综保设备上的操作按钮，进入参数设置界面。
根据实际需求，设置过流保护、接地保护、过压保护等参数。
3、设备连接：将施耐德综保与电力系统的各个设备进行连接，确保连接正确稳固。
4、功能测试：在设备连接完成后，进行功能测试，确认综保设备的各项功能正常。
5、实时监测：使用综保设备的LCD显示屏，实时监测电力系统的状态，并可随时调整设备参数。
四、注意事项：1、操作前请确保电力系统断电并处于安全状态。
2、操作综保设备时，请遵循设备使用手册，并按照操作步骤进行操作。
3、在操作过程中，若发现异常情况，请立即停止操作并联系施耐德维修人员。
附件：本文档不涉及附件。
法律名词及注释：1、保护设备：指用于保护电力系统稳定运行和安全性的设备，如综保设备。
2、过电流保护：指对电流超过设定阈值的情况进行保护的功能。
3、接地保护：指对电力系统接地异常情况进行保护的功能。
4、过电压保护：指对电压超过设定阈值的情况进行保护的功能。
施耐德p127综保装置说明书遥控
施耐德p127综保装置说明书遥控
MiCOM P12x/y 系列保护装置适用于各类需要使用过流和接地故障保护的应用场合。
P12x系列(不带方向)保护装置包括:从单相/接地继电保护装置P120直至多功能的三相和接地保护装置P123。
P12y系列方向继电保护装置包括:从单相/接地继电保护装置
P125直至多功能的三相和接地保护装置P127,并带完整的电压保护
功能。
MiCOM P12x和P12y继电保护装置能轻松胜任各种应用场合,并适用于各种工况条件。
保护装置界面简洁友好,定值整定简单方便,用户可通过前面板
操作即可完成所有配置。
使用统一的MiCOM S1 Studio 调试软件,可更方便地完成装置功能配置、查看所有的测量值,并读取装置中保存的信息，方便设备维护以及故障后分析。
MiCOM P12x/y 保护装置可提供多种通讯规约选择,可轻松接入
到变电站控制系统或SCADA系统。
该系列的MiCOM保护装置的机箱高度尺寸相同,皆为4U金属壳体,其宽度为20TE ( P120/1/2/3和P125 )或30TE (P126和P127),适用于屏柜安装或机架安装。
施耐德继电保护使用说明
26/63
温度监视(16 RTD)（3）
38/49T
检同期（4）
25
vv
控制和监视
断路器/接触器控制
94/69
vv
自动转换(AT)（2）
vv
卸载/自动重起动
去磁
设备组关断
电容器组控制（2）
逻辑分辨（2）
5
8
7
Sepam 20/40/80 系列特性
Sepam 系列 符合下列标准 IEC60255-保护继电器 IEC60529-防护等级 IEC60068-运行温度 认证 国际 国内 辅助电源 24-250V DC 110-240V AC 基本单元尺寸 高×宽×厚（mm） b 标准
20
40
b
b
前面板为IP52
4 8 个传感器获取温度数据
Pt100, Ni100 或Ni120
5 1 个低电平模拟输出
0-10mA,4-20mA或0-20mA
6 软件工具 p Sepam参数和保护设置，定制控制逻辑 p 恢复和显示扰动记录 p 通过E-LAN进行本地或远程操作
普通及高要求应用，满足中/低压配 电系统的电流及/或电压保护需求。
Schneider Electric Building, No. 6, East WangJing Rd., Chaoyang District Beijing 100102 P.R.C. Tel: (010) 8434 6699 Fax: (010) 8450 1130
由于标准和材料的变更，文中所述特性和本资料中的图像只有经过我们 的业务部门确认以后，才对我们有约束。
网络和设备诊断 故障录波 脱扣记录 告警记录 运行操作记录 远运对点测试功能 装置自检
施耐德MT开关检验仪操纵说明(按照红色字体操纵)
开全功能开关测试仪机常用界面1：开全功能开关测试仪机的界面(主菜单)1-1选择英语2，在1选择下一步2．1 选择测试仪配置参数选择（触摸屏的参数为单循环）2．2．1 选择断路器测试仪（下面的参数一部分是由开关直接得到（触摸屏的底色为白色部分）另一部分是自己根据开关选择的（底色为黑色部分））（国标选择IEC）断路器参数配置说明如下：注——白色底部分是默认的,不需要设置。
①控制单元（脱扣单元）:默认为MICRO-LOGIC,不需设置。
②控制单元类型:按照开关默认的,如显示的是2.0、5.0、6.0或7.0，不需设置。
③断路器:选MASTER-PACT④断路器型号：A、开关型号为MT06N1~MT16N1对应选NT06~NT16B、开关型号为MT08N2~MT25N2对应选NW08~NW25C、开关型号为MT08H1~MT63H1对应选NW08~NW63D、开关型号为MT08H1b~MT63H1b对应选NW08~NW63E、开关型号为MT08H2~MT63H2对应选NW08~NW63⑤国标：选IEC。
⑥分断能力：按照开关设置，如开关是N1、H1（H1、N2、H1b是通用的）、H2。
⑦额定电流：按照开关默认的，不需要设置。
2．2．2 在2．2．1中选择下一步（这选择自动测试曲线）2．2．3 在2．2．2中选择自动测试曲线lr 长延时tr 长延时(反时限)idmtllsd 短延时tsd 短延时(反时限)li 瞬时脱扣lg 接地故障tg 接地故障（反时限）保护参数配置表：按照开关默认的参数，不需要设置。
2．2．4 在2．2．3中选择下一步得（这脱扣的种类看开关）2．2．5 在2．2．4中选择下一步得2．2．6 在2．2．5中选择是得2．2．7 在2．2．6中得存储类型选CERATE 就可以了2．2．8 在2．2．6中选下一步进入存储文件界面。
施耐德综保操作说明(二)
施耐德综保操作说明（二）引言概述：本文档旨在为用户提供施耐德综保操作的详细说明。
综保系统是一种兼容多种通信协议的集中式综合保护装置，能够监测和保护电力系统中的各种设备。
本文将分为五个大点进行说明，包括系统启动与关闭、系统设置、测量与监测、保护与告警、系统维护与故障排除。
正文内容：一、系统启动与关闭：1. 检查系统连接：确保综保设备与电力系统的连接正确无误。
2. 打开综保系统：按照设备说明手册上的要求，将电源开关打开。
3. 系统自检：系统将进行自检程序，确保各个功能正常运行。
4. 系统关闭：在不使用时，将综保系统断开电源，并按照设备说明手册操作进行关闭。
二、系统设置：1. 时钟设置：按照设备说明手册上的要求设置综保设备的时钟准确性。
2. 通信设置：根据需要，选择合适的通信协议，并进行相应的设置。
3. 参数配置：根据电力系统的特点和需求，对综保设备进行参数配置。
4. 用户管理：设置合适的用户权限，确保只有授权用户可以访问综保系统。
5. 数据备份与恢复：定期备份综保系统的数据，并了解如何进行数据恢复。
三、测量与监测：1. 监测电流和电压：了解如何实时监测电流和电压的数值，并进行数据分析。
2. 监测负荷：通过综保系统监测电力系统的负荷情况，及时发现异常。
3. 监测电能参数：了解如何监测电能参数，如功率、功率因数等。
4. 故障检测：在电力系统故障发生时，综保系统能够及时发出警报并记录故障信息。
5. 数据记录与分析：学习如何自动记录电力系统数据，并进行数据分析以提高系统的可靠性。
四、保护与告警：1. 过流保护：设置合适的过流保护电流阈值，并了解过流保护的动作原理。
2. 过压保护：设置合适的过压保护电压阈值，并了解过压保护的动作原理。
3. 过载保护：根据电力系统的负荷情况，设置合适的过载保护参数。
4. 短路保护：了解短路保护的原理，并进行相应的参数配置。
5. 告警处理：学习如何处理综保系统发出的告警信息，及时采取措施。
施耐德综保操作说明资料35页PPT
施耐德综保操作说明资料
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
施耐德综保P631与可为GPS对时设置说明V1.0
1、P631与GPS 对时需开放如下三个地方的设置，P631只支持Amplitude modulated signal （调幅信号），格式为B122，此次可为的GPS 格式为B120，B120包含B122格式。
2、测试是否与GPS 对时成功，需将上述三项关闭，修改如图所示的日期和时间，下载到设备后，再开放第1项的三项，最后查看设备是否对上。
3、对时后的效果如图，P631没有秒和毫秒的时间显示。
4、注意，P631对年份不对时，需手动设置P631的年份。
5、IGIG-B码规则。
The name of an IRIG code format consists of a single letter plus 3 subsequent digits. Each letter or digit reflects an attribute of the corresponding IRIG code. The following table contains
The code format names are composed as described below:
Abbreviations used in the table above:
▪BCD - Binary Coded Decimal, coding of time (HH,MM,SS,DDD)
▪SBS - Straight Binary Second of day (0....86400)
▪CF - Control Functions depending on the user application。
sepam软件及综保界面 施耐德综保界面说明书
120使用人机界面 (UMI)Sepam 前面板有 2 种不同级别的人机界面 (UMI)：b 标准UMI ，带有信号灯，可通过远程系统实现操作，不需要本地操作b 高级UMI ，带有键盘和图形液晶显示器，本地操作即可获取所需信息，并进行 Sepam 参数设定。
Sepam 前面板的 UMI 可升级为包含 SFT2841 PC 软件的专家级 UMI ，通过此软件可进行 Sepam 的参数设定、本地控制和个性化功能。
专家级 UMI 是一个 SFT2841 软件包，包括：b 一张 CD-ROM ，包括v SFT2841 参数设定和操作软件v SFT2826 干扰记录文档显示软件b CCA783 连线，连接 PC 电脑和 Sepam 前面板的串行端口。
P E 50336121使用SFT2841设定和操作软件介绍 所有的设定和运行功能都可在配置 SFT2841软件包的PC 电脑上使用，并与 Sepam 前面板 RS232串行口相接，(运行工作环境为 Windows98 及 NT 以上版本)。
相同任务的全部数据编组在同一屏幕上显示，操作方便，利用菜单和图标可快速直接地读写有关信息。
电流操作b 显示全部的测量值和运行数据b 显示报警信息及发生时间 (日期、小时、分钟、秒、毫秒)b 显示诊断数据，如：跳闸电流、开关动作次数和累计分断电流b 显示全部的保护和参数整定值b 显示输入、输出和信号灯的逻辑状态这种 UMI 解决方案运用于本地操作较少，用户需要快速访问全部信息的场合。
保护和参数整定(1)b 在同一页面上显示并设置每种保护功能的全部参数b 通用装置和 Sepam 数据的参数整定值b 利用下载功能把预先准备好的输入数据传送到Sepam 装置。
SFT2841 能实现的主要功能：b 修改密码b 进入通用参数菜单 (额定值、累积周期等......)b 进入保护整定值菜单b 修改程序逻辑设置b 功能的使用和禁用b 保存文件保存文件b 可保存保护和整定的参数 (上传)b 打印报告。
施耐德综保s40说明书
施耐德综保s40说明书
施耐德综保s40说明书：本产品是一款智能型电机综合保护器，是传统热继电器的升级换代产品。
电机综合保护器采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。
当电机综合保护器发生上述故障时，内部继电器触点断开，切断电动机电源
EOCR-FE420施耐德电动机综合保护器由三部分组合分别为：主模块、显示器及连接线缆，主模块自带三相穿芯式电流互感器可实时测量运行电流值，且具有控制电源、输出触点及模拟量信号输出等端子。
显示器采用开孔直径为65mm的圆孔设计，可循环显示三相运行时实际电流值，故障时可显示故障原因及电流值，可通过按键操作对设定参数数据进行修改和保存。
连接线缆采用15针串口标准配备长度为3米。
EOCR-FE420-WRZ71型号规格其中，EOCR-FE420为产品型号，WR为测量电流范围0.5-60A，Z7为控制电源电压100-240VAC/DC。
1为主回路与EOCR的配合方式为穿芯式。
EOCR-FE420电动机主模块出厂标配35mm导轨，主模块可直接固定于配电箱体内，也可直接拆除导轨固定于现有导轨上，测量模块标配后固定盖，。
施奈德综合保护器操作指导书
施奈德综合保护器操作指导书
1 控制面版上灯的含义
On:电源灯:自检及内部故障I 〉51：相过流I》51：速断I0〉51N：接地故障（第1组）
I0》51N：接地故障（第2组）EXT：（自定义）空白灯：（自定义）O OFF：（分闸指示）I ON：（合闸指示）TRIP：（跳闸指示）
2 按纽的含义
：测量：事故报告：报警信息
：复位：删除及上下翻页：灯测试
：定值修改：系统定值：密码
3故障查询
1）按出现列表、细节
2）按选中列表或细节
3）按进入查看
4事故报告（里面所介绍的信息比故障查询中更为详细）
1）按出现诊断、跳闸0、跳闸1、跳闸2。
（跳闸0为最近发生的一次跳闸，以此类推）
2）按选择一项
3）按进入查看（在此处为进入的作用）
4）按进行翻页（查哪项就按哪个翻页）
5在面板上查看，及修改定值
1）先按提示需输入密码
2）按四次（相当于输入0000）
3）按进行系统定值的输入及查看
（按翻页，按进入，再按上下调值）
4）按进行保护定值的输入及查看
（按翻页，按进入，再按上下调值）
注意：由于在操作的过程中容易进行误操作，改完定值后应认真确认6计量
按可进入查看电压、电流等。
施耐德综保操作说明ppt课件
8
电流操作 (白键)- 测量
I1 I2 I3
电流有效值
Io
剩余电流, 电流值和棒状图
I1 I2 I3
相电流棒状图
Iav1 2 3
平均电流值
Imax1 2 3
峰值需用电流值
T1 àT8 or T1 to T16 温度传感器
V1 V2 V3
相电压
U12,32,13
线电压
Vo
剩余电压
F
频率
Sepam故障时，此灯亮或闪烁，屏幕上出现扳手符号，后面有或没有数字
标准标签上有9个可编辑的指示灯 (用户可以用SFT2841软件重新编辑和打
印指示灯标签）
7
UMI / 菜单
通过测量键，网络诊断键，参 数设定键和保护设定键可以查 看测量值和参数。当按下其中 的一个键，将呈现第一级菜单 ，上面有一系列的选项，用户 可以从中选择，如左图所示。
21
常规参数整定 (蓝键) - 一般特性
键可以显示Sepam的版本，版本决
定了Sepam的特性.
键和 键可以将光标上移和下移
，从而选择需要的设定类型.
再次按下 环.
键进行选定菜单的信息的循
22
常规参数整定 (蓝键) - 一般特性
Sepam 20/40系列 高级人机界面操作
Building a New Electric World
Sepam 20/40系列高级人机界面
2
高级人机界面（ UMI）
128 x 64 象素, 显示行数、符号和文字的大小由语言版本和屏 幕决定
2 种不同版本的屏幕背景可供选择 : 工厂版本: 英文 用户定制版本:中文
施耐德综保
综保1、测量设定1-1电机①单相/3相----3相②额定电压----400V③额定功率（电机额定功率）④热敏探头1-2外扩互感器①外扩互感器变比（CT变比）②互感器穿绕次数1-3零序互感器--------零序互感器变比2、保护设定2-1热保护：热过载保护①热过载保护模式----反对限保护②脱扣曲线等级----5、10、15、20、25、30③辅助风扇----否、是④允许故障脱扣----否、是⑤设定电流----Ir1（电机Ie）⑥设定电流----Ir2（大于Ir1）⑦复位阈值（90%）⑧允许报警----否、是⑨报警阈值2-2基于电流保护1（电流相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电流缺相）①允许脱扣故障----否、是②脱扣前等待时限③允许报警----否、是3（电流相序逆转）①相序----A、B、C②允许故障脱扣----否、是4（长时间起动）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限5（堵转）①允许故障脱扣----否、是②故障阈值（400%）③脱扣前等待时限（2S）④允许报警----否、是⑤警报阈值6（欠电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值7（过电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值8（接地漏电流）①允许故障脱扣----否、是②故障阈值（0.03A）③脱扣前等待时限（3S）④允许报警----否、是⑤警报阈值2-3基于电压保护1（电压相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电压缺相）①允许脱扣故障----否、是②脱扣前等待时限（1S）③允许报警----否、是3（电压相序逆转）----允许故障脱扣----否、是4（欠电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（过电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2-4功率保护：1（功率过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2（功率过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值3（功率因数过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值4（功率因数过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（电压跌落管理）①电压跌落功能---- 无、允许停机、自动重起动②停机阈值（70%Un）③瞬时重起动（0.2S）④延时重起动（5S）⑤重起动阈值（95%Un）⑥自动重起动时限（1S）3、控制设定（不动）3-1通讯失效处理1（HMI通讯失效）----保持、L01 L02断开2（网络通讯失效）------保持、L01 L02断开3-2远程/本地控制----1（远程控制通道）-----通讯网络、输入端子2（本地控制通道）-----输入端子、HMI人机界面3（使能R/L切换键）--否、是4（开机模式）-----------远程控制、本地控制5（切换模式）-----------停机切换、无扰切换3-3停止功能使能----1（接线端子）-----------否、是2（HMI）-----------------否、是3-4 L13功能设置----未设置、外部就绪3-5诊断类故障----1（接线错误）----------允许故障脱扣----否、是2（合—分诊断）-------①允许故障脱扣----否、是②允许报警----------否、是3-6故障复位----复位方式----手动复位、远程复位3-7电动机----1（操作模式）----自定义逻辑2（起动频率限制）3（直接切换）----否、是4（切换暂停时长）3-8接触器----接触器规格4、服务4-1日期和时间----年、月、日、小时、分钟、秒4-2 HMI设置----1语言----English、中文2对比度3亮度4运转指示灯颜色----红色、绿色5温度单位----摄氏度、华氏度6监控浏览----电动机状态、日期、时间、末次启动、热状态、剩余热状态、距离脱扣时长、平均电压、L1-L2电压、L2-L3电压、L3-L1电压、电压相不平衡、平均电流、L1电流、L2电流、L3电流、平均电流％7监控浏览----L1电流%、L2电流%、L3电流%、电流相不平衡、接地漏电流、有功功率、无功功率、累计有用功、功率因数、频率、热敏探头、累计运转时长、起动次数/小时、I/O状态、控制模式8密码----------更改密码9 HMI通讯----①波特率----19200波特、9600波特②奇偶效验----偶校验、无校验③通讯丢失----允许故障脱扣----否、是允许报警----否、是4-3网络1网络设置-----①地址②波特率----自动波特率、19200波特③奇偶效验----奇校验、偶校验④优先顺序----低位优先、高位优先⑤通讯丢失----允许故障脱扣----否、是允许警报----否、是通讯超时时限2 设备状态----①波特率②奇偶效验③地址4-4历史记录----①最近5此故障历史----1倒数第0次故障2倒数第1次故障3倒数第2次故障4倒数第3次故障5倒数第4次故障②累计次数----所有报警、自动复位、热过载故障、热过载警报、电流相不平衡、电流缺相、长时间起动、堵转、欠电流、过电流、接地漏电流、电压相不平衡、电压缺相、欠电压、过电压、减载门机、瞬时重起动、延时重起动、手动重起动、功率过低、功率过高、欠功率因数、过功率因数、HMI通讯丢失、网络设置故障、网络端扣、诊断类故障、接线类故障、内部故障③电动机数据统计----1累计运转时长2电动机起动次数3末次起动时长4末次起动电流5累计有用功6累计无用功④LTMR数据统计----1 LTMR温度缝制2 L01闭合次数3 L02闭合次数4-5系统设置----进入系统设置----否、是4-6设置----设置通道选择----1 通过HMI键盘2 通过PC软件3 通过网络4-7产品标识号----Ⅰ主控单元LTMR----LTMR27MBDS1N1 11473.032S1N1 0005.0002.W0V 2.4.0001.35-27A24VDC6L1.4L0MODBUSⅡ扩展单元LTME----LTMEV40BDS1N1 11485.070S1N2 0005.0031.W0V1.5.00024VDC4L14-8自检测试----允许故障脱扣----否、是开始自检----------否、是4-9清除----------清除全部----------否、是清除控制器设定-否、是5、语言----English中文。
施耐德P521综保调试在中化变配电站系统中的作业指导
施耐德P521综保调试在中化变配电站系统中的作业指导发布时间：2021-07-01T08:24:12.910Z 来源：《科技新时代》2021年2期作者：王多森[导读] 中化泉州石化炼油东桥总变35kV开关柜共配出26条线路，为了设备长期运行，每条线路在35kV站及下级区域变电所各装设一个P521综保，各线路均配置了线路差动保护。
根据区内、区外的动作情况判断来保护各线路。
王多森岳阳长炼机电工程技术有限公司；湖南岳阳 414000摘要：中化泉州石化炼油东桥总变35kV开关柜共配出26条线路，为了设备长期运行，每条线路在35kV站及下级区域变电所各装设一个P521综保，各线路均配置了线路差动保护。
根据区内、区外的动作情况判断来保护各线路。
关键词：调试；差动；注意事项1、施耐德P521综保的简介东桥总站配出的26条线路是中化整个炼油生产装置的进线电源，一旦发生故障可能会使装置部分设备停运，严重会使装置停工。
P521标准配置提供一整套保护和控制功能，其电流差动的特点就是只需要很少的保护整定；P521具有相量补偿及零序滤波功能，采用二次谐波制动防止因励磁涌流误动。
调试主要是校验保护装置保护单元定值及内部逻辑是否符合设计要求，保护屏所有接线是否正确，开关动作是否正常可靠。
2、调试前的准备工作2.1 票据的办理2.2 工具的准备：视试验作业工作量的大小携带相应数量的个人工具、电源板、万用表、继保之星、相关图纸及设备说明书、记录本等。
2.3调试前检查工作：检查各保护装置有无异常，面板自检指示灯是否正常，各按键是否灵敏，保护装置后部端子有无松动，盘柜二次线端子有无松动、脱落；查看装置保护定值是否与定值通知单一致。
3、试验项目3.1两侧电流精度校验：分别在保护绕组各相接线上加0.1A、0.5A、1A电流，并在P521保护装置上查看电流显示是否与经CT变比换算的一致。
3.2 单侧试验3.2.1差动保护低值启动值（Ｉdiff>）校验 3.2.2差动保护高值启动值校验。
施耐德综保备自投逻辑动作顺序说明最终
变电所备自投逻辑动作顺序说明一．变电站母联备自投动作顺序逻辑的说明。
1．备自投逻辑动作充电条件：进线开关在合位置，备自投开关打到投入位置，所在的母联在分闸位置，本段进线母线电压正常，以上条件全部满足5秒后备自投充电完成。
向另外一段进线发出备自投条件满足信号。
VL1 = I12 (开关合位置)AND I23（备自投开关在投入位置）AND (NOT I24 )(母联在分位置)AND P59_1_3 (本段母线有电压)VL2 = TON(VL1 ,5000 ) // bzt enable o12-->I14V1 = TOF(VL2 ,2000 )//备自投充电逻辑(此处延时的目的是防止母线电压波动，记住此处的时间必须比低电压的延时要短，否则会出现两边都失压的时候备自投跳本侧进线)VL3 = TOF(VL2 ,5000 )（此处延时的目的模拟本段电压从有压到无压的过程，备自投必须失母线开始有压到后来失压，记住此处的时间必须比低电压的延时要长一点，但是不能太长，最好是比低电压长1000ms左右,否则会出现多次备自投的情况)2．备自投逻辑不动作条件：进线开关在分闸位置，由于PT断线造成的失压，本段进线过流保护动作，本端进线失压发出分闸命令但是没有跳开自身，以及对侧备自投信号没有满足。
以上条件任意一条不满足备自投都不会执行。
3．备自投逻辑动作进行过程：本段进线开关在合位置延时5秒后（即充电完成以后），低电压发生（延时0.5s）,没有发生PT断线。
以上条件满足后备自投跳进线，同时判断本段进线跳开，没有发生过流保护动作（延长闭锁5s）,另段进线备自投条件满足（有压，开关在合位，自投位置）；保护发出备自投合母联脉冲（保证只合闸一次）。
VL4 = TON(I12，5000 )VL5 = P27/27S_1_3 (母线发生低电压)AND (NOT PVTS_1_3 ) (没有发生PT断线)AND VL4(开关合位置延时5s) AND VL3(本段母线有压延时) ANDI14(对侧进线满足备自投条件) AND I23（备自投开关在投入位置）V_TRIPCB = VL5//备自投跳进线VL6 = TOF(VL5 ,500 )VL7 = P50/51_1_1 OR P50/51_2_1VL8 = TOF( VL7 ,10000 )VL9 = VL6(进线发出跳自身信号)AND ( NOT VL8) (过流动作闭锁备自投) AND I11(确认开关分位置) AND I14(对侧进线满足备自投条件)V2 = TOF(VL9 ,500 ) // CLOSE BUSBAR O13-->I14 向母联发出备自投合母联信号4．母联收到备自投合闸信号后发出合母联命令。
施耐德p143综保说明书复位
施耐德p143综保说明书复位施耐德P143综保是一种用于电力系统保护的设备，其复位功能是保证系统正常运行的重要一环。
本文将详细介绍施耐德P143综保说明书中的复位功能，并说明其作用和操作方法。
一、复位的作用复位是指将设备恢复到初始状态或正常工作状态的操作。
在施耐德P143综保中，复位功能的作用是恢复设备的保护功能，以确保电力系统的正常运行。
当设备发生故障或触发保护动作时，复位操作可以将设备恢复到正常状态，使其能够继续进行保护功能。
二、复位的操作方法施耐德P143综保的复位操作非常简单，只需按下设备上的复位按钮即可完成。
复位按钮通常位于设备的控制面板上，可以通过手动操作实现。
在进行复位操作之前，需要确保设备已经排除了故障或保护动作的原因，以免复位后再次发生故障。
三、复位功能的注意事项1. 在进行复位操作之前，务必先查找故障或保护动作的原因，并进行相应的维修或处理。
如果无法确定原因，建议联系施耐德的技术支持人员进行咨询或维修。
2. 复位操作应在停电或断电的情况下进行，以确保操作的安全性。
在进行复位之前，应先切断电源，并等待一段时间以确保设备的电荷已经释放。
3. 复位操作应谨慎进行，避免误操作或频繁复位。
频繁的复位可能导致设备的损坏或保护功能无法正常工作。
4. 复位操作应按照施耐德P143综保说明书中的指示进行，遵循正确的操作步骤和顺序。
如果有任何疑问，应及时咨询相关人员或技术支持。
四、复位功能的重要性施耐德P143综保的复位功能对于电力系统的正常运行具有重要意义。
通过复位操作，可以及时恢复设备的保护功能，确保电力系统在发生故障或保护动作后能够恢复正常工作。
如果复位操作不及时或不正确，可能会导致设备无法正常工作，进而影响电力系统的稳定性和安全性。
施耐德P143综保的复位功能是保证电力系统正常运行的重要一环。
复位操作的简单和方便使得设备能够及时恢复保护功能，确保电力系统的稳定性和安全性。
在进行复位操作时，应注意操作方法和注意事项，遵循说明书中的指示，以保证操作的准确性和安全性。
施耐德综保（DOC）
综保1、测量设定1-1电机①单相/3相----3相②额定电压----400V③额定功率（电机额定功率）④热敏探头1-2外扩互感器①外扩互感器变比（CT变比）②互感器穿绕次数1-3零序互感器--------零序互感器变比2、保护设定2-1热保护：热过载保护①热过载保护模式----反对限保护②脱扣曲线等级----5、10、15、20、25、30③辅助风扇----否、是④允许故障脱扣----否、是⑤设定电流----Ir1（电机Ie）⑥设定电流----Ir2（大于Ir1）⑦复位阈值（90%）⑧允许报警----否、是⑨报警阈值2-2基于电流保护1（电流相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电流缺相）①允许脱扣故障----否、是②脱扣前等待时限③允许报警----否、是3（电流相序逆转）①相序----A、B、C②允许故障脱扣----否、是4（长时间起动）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限5（堵转）①允许故障脱扣----否、是②故障阈值（400%）③脱扣前等待时限（2S）④允许报警----否、是⑤警报阈值6（欠电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值7（过电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值8（接地漏电流）①允许故障脱扣----否、是②故障阈值（0.03A）③脱扣前等待时限（3S）④允许报警----否、是⑤警报阈值2-3基于电压保护1（电压相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电压缺相）①允许脱扣故障----否、是②脱扣前等待时限（1S）③允许报警----否、是3（电压相序逆转）----允许故障脱扣----否、是4（欠电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（过电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2-4功率保护：1（功率过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2（功率过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值3（功率因数过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值4（功率因数过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（电压跌落管理）①电压跌落功能---- 无、允许停机、自动重起动②停机阈值（70%Un）③瞬时重起动（0.2S）④延时重起动（5S）⑤重起动阈值（95%Un）⑥自动重起动时限（1S）3、控制设定（不动）3-1通讯失效处理1（HMI通讯失效）----保持、L01 L02断开2（网络通讯失效）------保持、L01 L02断开3-2远程/本地控制----1（远程控制通道）-----通讯网络、输入端子2（本地控制通道）-----输入端子、HMI人机界面3（使能R/L切换键）--否、是4（开机模式）-----------远程控制、本地控制5（切换模式）-----------停机切换、无扰切换3-3停止功能使能----1（接线端子）-----------否、是2（HMI）-----------------否、是3-4 L13功能设置----未设置、外部就绪3-5诊断类故障----1（接线错误）----------允许故障脱扣----否、是2（合—分诊断）-------①允许故障脱扣----否、是②允许报警----------否、是3-6故障复位----复位方式----手动复位、远程复位3-7电动机----1（操作模式）----自定义逻辑2（起动频率限制）3（直接切换）----否、是4（切换暂停时长）3-8接触器----接触器规格4、服务4-1日期和时间----年、月、日、小时、分钟、秒4-2 HMI设置----1语言----English、中文2对比度3亮度4运转指示灯颜色----红色、绿色5温度单位----摄氏度、华氏度6监控浏览----电动机状态、日期、时间、末次启动、热状态、剩余热状态、距离脱扣时长、平均电压、L1-L2电压、L2-L3电压、L3-L1电压、电压相不平衡、平均电流、L1电流、L2电流、L3电流、平均电流％7监控浏览----L1电流%、L2电流%、L3电流%、电流相不平衡、接地漏电流、有功功率、无功功率、累计有用功、功率因数、频率、热敏探头、累计运转时长、起动次数/小时、I/O状态、控制模式8密码----------更改密码9 HMI通讯----①波特率----19200波特、9600波特②奇偶效验----偶校验、无校验③通讯丢失----允许故障脱扣----否、是允许报警----否、是4-3网络1网络设置-----①地址②波特率----自动波特率、19200波特③奇偶效验----奇校验、偶校验④优先顺序----低位优先、高位优先⑤通讯丢失----允许故障脱扣----否、是允许警报----否、是通讯超时时限2 设备状态----①波特率②奇偶效验③地址4-4历史记录----①最近5此故障历史----1倒数第0次故障2倒数第1次故障3倒数第2次故障4倒数第3次故障5倒数第4次故障②累计次数----所有报警、自动复位、热过载故障、热过载警报、电流相不平衡、电流缺相、长时间起动、堵转、欠电流、过电流、接地漏电流、电压相不平衡、电压缺相、欠电压、过电压、减载门机、瞬时重起动、延时重起动、手动重起动、功率过低、功率过高、欠功率因数、过功率因数、HMI通讯丢失、网络设置故障、网络端扣、诊断类故障、接线类故障、内部故障③电动机数据统计----1累计运转时长2电动机起动次数3末次起动时长4末次起动电流5累计有用功6累计无用功④LTMR数据统计----1 L TMR温度缝制2 L01闭合次数3 L02闭合次数4-5系统设置----进入系统设置----否、是4-6设置----设置通道选择----1 通过HMI键盘2 通过PC软件3 通过网络4-7产品标识号----Ⅰ主控单元LTMR----L TMR27MBDS1N1 11473.032S1N1 0005.0002.W0V 2.4.0001.35-27A24VDC6L1.4L0MODBUSⅡ扩展单元LTME----L TMEV40BDS1N1 11485.070S1N2 0005.0031.W0V1.5.00024VDC4L14-8自检测试----允许故障脱扣----否、是开始自检----------否、是4-9清除----------清除全部----------否、是清除控制器设定-否、是5、语言----English中文。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MVSEPAM – 2006-5- For internal use only
3
UMI / 9-键 键盘
3- 白色键，用于电流操作 6- 蓝色键，用于参数和保护的设定 3 双功能键 : 操作功能（指示灯测试） 参数/保护设定模式下的导航功能，即代表光标的上移、下 移和确认 通用的图标,与低压产品一致
MVSEPAM – 2006-5- For internal use only
11
电流操作 (白键)- 诊断
按下
键进入Sepam 的诊断菜单
键和 键可以将光标上移和下移， 从而选择要读取的信息的类型. 按下 键确认
再次按下 键进入所选择的诊断信息的 顺序读取，到达最后一条信息后，继续按下 键，返回诊断菜单
MVSEPAM – 2006-5- For internal use only
20
常规参数整定 (蓝键) - 一般特性
main settings sepam info MES modbus MSA CT / VT O1 I/O LDC
lang.,frequency,active group,remote setting, setting mode,modif, passwords type, version input/output module option communication parameter setting analog output module option nb , type, ratio of sensors parameter setting output O1 input reading, output reading and testing CB control, logic discr., choice of use of inputs
密码是4位阿拉伯数字，出厂设定的两个密码均为：0000
5分钟内无任何按键按下，则Sepam自动恢复到操作员级别
MVSEPAM – 2006-5- For internal use only
5
UMI / 9-键 键盘
测量 图形化的 液晶显示屏
开关装置及网络诊断 报警
2级密码的输入 复位
参数设定
14
电流操作 (白键)- 报警
按下
键显示报警信息
键和
键可以将光标上移和
下移，选择要查看最近16次的未确 认的报警列表或详细信息.
按下
键确认.
再次按下 键查看所有的报警信 息，到达最后一条信息后，继续按 下 键，返回报警菜单
注: 断电时，报警信息被保存。
MVSEPAM – 2006-5- For internal use only
MVSEPAM – 2006-5- For internal use only
10
电流操作 (白键)- 诊断
tripI1,I2,I3,Io 跳闸电流 (相电流和剩余电流) unbalance 不平衡率 (负序电流) breaking dev. 跳闸回路监视,跳闸次数, 跳闸时间和储能时间 kA² 累积分断电流 E 热容量（％） 过载跳闸前的剩余运行时间 st I stT 电机起动电流和起动时间 Nb st,waitT 起动禁止延时 /禁止前起动次数 Ch 运行小时计数器 Vd 正序电压
Sepam 20/40系列 高级人机界面操作
Building a New Electric World
Sepam 20/40系列高级人机界面
MVSEPAM – 2006-5- For internal use only
2
高级人机界面（ UMI）
128 x 64 象素, 显示行数、符号和文字的大小由语言版本和屏 幕决定 2 种不同版本的屏幕背景可供选择 : 工厂版本: 英文 用户定制版本:中文
25
常规参数整定 (蓝键) – 密码
MVSEPAM – 2006-5- For internal use only
26
常规参数整定 (蓝键) – 确认键
MVSEPAM – 2006-5- For internal use only
27
常规参数整定 (蓝键) - 光标上移
MVSEPAM – 2006-5- For internal use only
28
参数和保护整定 (蓝键) - 光标下移
MVSEPAM – 2006-5- For internal use only
29
操作练习
保护设定：
50/51, 1/B，SIT曲线,300A，100ms
MVSEPAM – 2006-5- For internal use only
30
操作练习
1.密码的输入 按下 键，出现如下图所示屏幕：
15
电流操作 (白键)- 报警
报警列表 列表将报警信息分4屏显示， 每屏可以显示4条报警信息.
按下
键清除整个列表里的所有报警信息.
MVSEPAM – 2006-5- For internal use only
16
电流操作 (白键)- 报警
已确认的报警
报警 “详细信息” 循环
此循环显示未被清除的报警的详细 信息（最多16个） 未被确认的报警由左图的符号标识
MVSEPAM – 2006-5- For internal use only
24
保护定值参数整定 (蓝键) – 保护功能
键可以显示Sepam中包含的 各种不同类型的保护功能
键和 键可以将光标上移 和下移，从而选择需要的保护类型. 再次按下 息的循环. 键进行选定菜单的信
MVSEPAM – 2006-5- For internal use only
MVSEPAM – 2006-5- For internal use only
4
UMI / 3种操作级别
操作员级: 以只读的方式查阅各屏数据，不需要密码 清除/复位操作 保护整定级： 需要输入第一个密码 (1 个钥匙) 操作员级 + 保护功能的整定 参数整定级： 需要输入第二个密码 (2 个钥匙) 操作员级 + 保护功能的整定 SEPAM – 2006-5- For internal use only
18
电流操作 (白键)- 清除键
MVSEPAM – 2006-5- For internal use only
19
电流操作 (白键)- 指示灯键
I1=162A RMS I2=161A RMS I3=163A RMS
MVSEPAM – 2006-5- For internal use only
9
电流操作 (白键)- 测量
按下 键和 键可以将光标上 移和下移，从而选择要读取的信息 的类型. 按下 键确认 再次按下 键进入所选择的测 量信息的顺序读取，到达最后一条 信息后，继续按下 键，返回测 量菜单 键进入测量菜单
32
操作练习
3.输入数字值
（以域值电流为例）
1）用 2）用
或 或
键，移动光标到要求的框中，按
键确认。
键选择第一个数字，（范围：0，…9）
3）按 键确认输入数字后，再到下一个数字。 最后一位数字为单位（如A或KA） 4）按 键确认输入的数据，再按 或 键进入下一个值 后，再按 键才能生效。
5）输入的全部参数只有用选择屏幕底部的
保护设定
指示灯测试 报警信息的确认和清除
MVSEPAM – 2006-5- For internal use only
6
UMI / 指示灯
1 1
灯指示设备正常通电 灯指示设备此时不可用
Sepam电源刚接通时，此灯闪烁，屏幕上有文字Sepam且进度指示器 不断变化，此为保护上电自检状态，约20秒后后如没有检测到内部故 障，Sepam进入正常运行状态，此灯熄灭
Sepam故障时，此灯亮或闪烁，屏幕上出现扳手符号，后面有或没有数字 标准标签上有9个可编辑的指示灯 (用户可以用SFT2841软件重新编辑和打 印指示灯标签）
MVSEPAM – 2006-5- For internal use only
7
UMI / 菜单
通过测量键，网络诊断键，参 数设定键和保护设定键可以查 看测量值和参数。当按下其中 的一个键，将呈现第一级菜单 ，上面有一系列的选项，用户 可以从中选择，如左图所示。
22
常规参数整定 (蓝键) - 一般特性
在一般设定菜单中，可以修改如下数 据: 不需要密码 – 语言 (英语, 中文) 需要密码 – (10I/Is, TMS) – 时间 – 输出测试
MVSEPAM – 2006-5- For internal use only
23
保护定值参数整定 (蓝键) – 保护功能
MVSEPAM – 2006-5- For internal use only
33
测量菜单循环举例
MVSEPAM – 2006-5- For internal use only
8
电流操作 (白键)- 测量
I1 I2 I3 Io I1 I2 I3 Iav1 2 3 Imax1 2 3
电流有效值 剩余电流, 电流值和棒状图 相电流棒状图 平均电流值 峰值需用电流值
T1 à T8 or T1 to T16 温度传感器 V1 V2 V3 相电压 U12,32,13 线电压 Vo 剩余电压 F 频率
MVSEPAM – 2006-5- For internal use only
21
常规参数整定 (蓝键) - 一般特性
键可以显示Sepam的版本，版本决 定了Sepam的特性. 键和 键可以将光标上移和下移 ，从而选择需要的设定类型.
