几种主要垃圾焚烧炉技术比较
垃圾焚烧技术
垃圾焚烧技术环境工程08349056摘要：本文主要对垃圾焚烧技术的发展、焚烧过程的特点及垃圾焚烧技术在我国的应用发展进行了概述。
并对二噁英的产生及控制进行了简要的分析。
关键词：生活垃圾垃圾焚烧焚烧技术二噁英前言随着经济的发展，人口的不断增多以及人民生活水平的日益提高，城市垃圾的产生量也日渐增多。
在当今世界，大量的垃圾已成为城市中一个长期存在的污染源。
对垃圾的处理不当，可能会造成严重的大气污染，水污染和土壤污染，并将占用大量的土地。
可以说，垃圾对环境的污染已经成为日益严重的问题。
如何经济、有效地进行垃圾处理，是广大环保工作者和环保行业面临的一个亟待解决的问题。
垃圾焚烧是目前固体废弃物处理的有效途径之一，其目的在于垃圾的无害化处理和利用[1]。
在西方发达国家，垃圾焚烧技术的应用已经有将近130年的历史，而且目前仍被认为是最有效，经济的垃圾处理技术之一。
我国对垃圾的处理目前基本上仍采用露天堆放和填埋法，而在垃圾焚烧技术的研究、开发和应用方面起步较晚。
相比之下，我国垃圾焚烧设备的设计、生产和应用的水平和规模与发达国家的差距还很大。
因此对我国的环保工作者和生产企业来说，了解垃圾焚烧炉燃烧技术及设备的发展趋势，进而学习和掌握先进的垃圾焚烧炉设计和制造技术显得非常迫切和重要[2]。
1.生活垃圾处理概况目前世界各国城市生活垃圾的处理方式主要有：填埋、焚烧和堆肥三种。
填埋或露天堆弃方式，占用了大量土地，同时垃圾中有害成分对大气、土壤及水源造成了严重污染，不仅破坏了生态环境，而且也严重危害人体健康。
堆肥处理对垃圾要进行分拣、分类，要求垃圾的有机含量要高。
堆肥处理不能减量化，仍需占用大量土地。
焚烧处理是将垃圾放在焚烧炉中进行燃烧，释放出热能，余热回收可供热或发电。
烟气净化后排出，少量剩余残渣排出填埋或作其他用途。
焚烧处理技术特点是处理量大、减容性好、无害化彻底，且有热能回收作用。
因此，对生活垃圾实行焚烧处理是无害化、减量化和资源化的有效处理方式。
垃圾焚烧炉排炉分类及特点

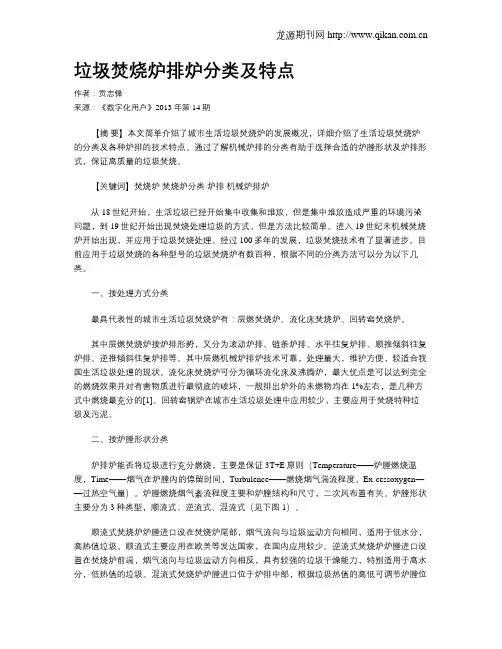

垃圾焚烧炉排炉分类及特点作者：贡志锋来源：《数字化用户》2013年第14期【摘要】本文简单介绍了城市生活垃圾焚烧炉的发展概况，详细介绍了生活垃圾焚烧炉的分类及各种炉排的技术特点。
通过了解机械炉排的分类有助于选择合适的炉膛形状及炉排形式，保证高质量的垃圾焚烧。
【关键词】焚烧炉焚烧炉分类炉排机械炉排炉从18世纪开始，生活垃圾已经开始集中收集和堆放，但是集中堆放造成严重的环境污染问题，到19世纪开始出现焚烧处理垃圾的方式，但是方法比较简单。
进入19世纪末机械焚烧炉开始出现，并应用于垃圾焚烧处理。
经过100多年的发展，垃圾焚烧技术有了显著进步。
目前应用于垃圾焚烧的各种型号的垃圾焚烧炉有数百种，根据不同的分类方法可以分为以下几类。
一、按处理方式分类最具代表性的城市生活垃圾焚烧炉有：层燃焚烧炉、流化床焚烧炉、回转窑焚烧炉。
其中层燃焚烧炉按炉排形势，又分为滚动炉排、链条炉排、水平往复炉排、顺推倾斜往复炉排、逆推倾斜往复炉排等。
其中层燃机械炉排炉技术可靠，处理量大，维护方便，较适合我国生活垃圾处理的现状。
流化床焚烧炉可分为循环流化床及沸腾炉，最大优点是可以达到完全的燃烧效果并对有害物质进行最彻底的破坏，一般排出炉外的未燃物均在1%左右，是几种方式中燃烧最充分的[1]。
回转窑锅炉在城市生活垃圾处理中应用较少，主要应用于焚烧特种垃圾及污泥。
二、按炉膛形状分类炉排炉能否将垃圾进行充分燃烧，主要是保证3T+E原则（Temperature——炉膛燃烧温度，Time——烟气在炉膛内的停留时间，Turbulence——燃烧烟气湍流程度，Ex-cessoxygen——过热空气量）。
炉膛燃烧烟气紊流程度主要和炉膛结构和尺寸，二次风布置有关。
炉膛形状主要分为3种类型，顺流式、逆流式、混流式（见下图1）。
顺流式焚烧炉炉膛进口设在焚烧炉尾部，烟气流向与垃圾运动方向相同，适用于低水分，高热值垃圾。
顺流式主要应用在欧美等发达国家，在国内应用较少。
