建筑工程图纸会审

建筑工程图纸会审建筑工程图纸会审是工程施工前的重要环节，通过会审可以提前发现和解决设计中的问题，确保施工过程的顺利进行。

本文将介绍建筑工程图纸会审的流程和注意事项。

一、会审前的准备工作在进行建筑工程图纸会审之前，需要进行以下准备工作：1.收集图纸：收集并整理施工图纸，包括平面图、剖面图、立面图等各种图纸类型。

2.组织会审团队：由各相关专业的技术人员组成会审团队，包括建筑设计师、结构设计师、土木工程师等。

3.确定会审时间和地点：安排会审的具体时间和地点，确保相关人员的参与度和会议的顺利进行。

二、会审流程建筑工程图纸会审的流程可以分为以下几个步骤：1.图纸查阅与准备：会审开始前，参会人员应对图纸进行仔细查阅和准备，了解各项设计要求和技术细节。

2.问题提出与讨论：会审过程中，参会人员可以提出自己发现的问题，并就问题进行讨论，寻找解决方案。

3.书面记录与整理：会审过程中，应有专人负责记录会议讨论的要点、问题及解决方案，整理成书面记录。

4.问题整合与解决：通过会审会议，将所有问题整合汇总，制定解决方案，确保图纸的设计更加完善和合理。

5.会审记录的归档：将会审记录进行归档保存，以备将来查阅和参考。

三、会审注意事项在进行建筑工程图纸会审时，需要注意以下几点：1.专业人员参与：会审应邀请相关专业的技术人员参与，确保对各方面要求进行全面审查。

2.问题分析具体化：在会审过程中，对问题的提出和讨论应尽量具体化，明确指出存在的问题和改进的方向。

3.合理的时间安排：会审时间宜安排充裕，以确保对图纸进行充分的审查和讨论，避免匆忙决策带来的问题。

4.标准规范遵循：对于图纸设计，应确保符合相关的标准和规范，包括建筑设计规范、安全规范等。

5.解决方案的可行性：在确定问题的解决方案时，需要考虑到施工条件和实际可行性，避免出现无法执行的方案。

6.持续的会审工作：建筑工程图纸会审不是一次性的工作，应持续进行，及时发现和解决设计中的问题。

施工图审查流程

施工图审查流程施工图审查是建筑工程设计的一个重要环节，旨在确保工程设计的合理性和规范性，提高工程质量，降低工程风险。

本文将详细介绍施工图审查的流程及其重要性。

提交审查材料：设计单位在完成施工图设计后，需向审查机构提交相关的审查材料，包括施工图纸、设计说明书、计算书等。

初步审查：审查机构收到材料后，将进行初步审查，主要检查提交的材料是否齐全、是否符合相关标准和规范。

详细审查：在初步审查通过后，审查机构将对施工图进行详细审查，包括对图纸的完整性、正确性、经济性等方面进行评估。

专家评审：对于一些重大工程或者技术复杂的项目，审查机构将组织专家评审，对施工图进行深入分析和评估。

修改和完善：根据初步审查、详细审查和专家评审的结果，设计单位需要对施工图进行相应的修改和完善。

再次审查：修改后的施工图需要再次提交审查机构进行审查，以确保满足相关标准和规范。

颁发审查合格证书：经过多次审查和修改后，设计单位将获得审查机构颁发的审查合格证书，表明该施工图已经通过审查。

确保设计质量：施工图审查可以发现设计中存在的问题，避免因设计不合理而导致的工程质量问题。

提高工程安全性：通过详细的审查，可以发现并纠正设计中存在的安全隐患，提高工程的安全性。

保障公众利益：施工图审查可以发现设计中存在的浪费资源、污染环境等问题，从而保障公众利益。

降低工程风险：通过施工图审查，可以发现并纠正设计中存在的风险因素，降低工程风险。

施工图审查是建筑工程设计的重要环节，对于提高工程质量、保障公众利益、降低工程风险具有重要意义。

本文详细介绍了施工图审查的流程及其重要性，希望能对相关人员有所帮助。

随着建筑行业的快速发展，施工图审查机构在确保工程质量和安全方面扮演着越来越重要的角色。

然而，传统的审查流程往往效率低下且难以满足现代工程的需求。

本文以某公司为例，探讨施工图审查机构的审查流程优化策略。

在传统的施工图审查流程中，存在着以下问题：审查周期长：由于传统审查流程涉及多个环节和部门，导致审查周期长，影响工程进度。

审图详细流程及注意事项

审图详细流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 接收图纸：审图人员接收设计单位提交的图纸，包括建筑、结构、给排水、电气等专业图纸。

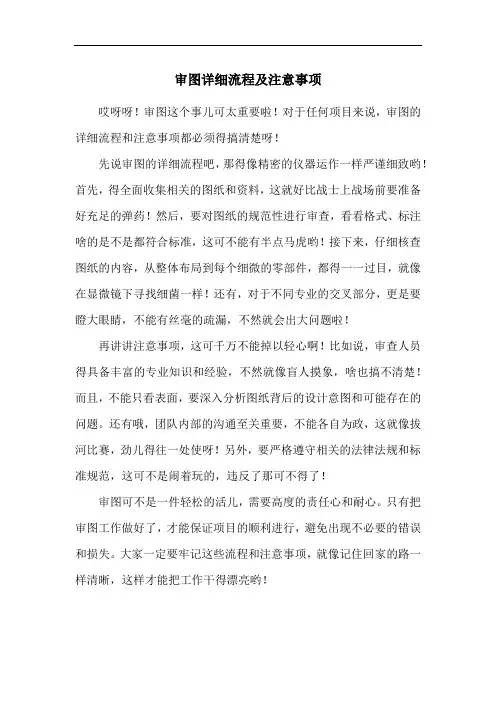

审图详细流程及注意事项

审图详细流程及注意事项
哎呀呀！审图这个事儿可太重要啦！对于任何项目来说，审图的详细流程和注意事项都必须得搞清楚呀！
先说审图的详细流程吧，那得像精密的仪器运作一样严谨细致哟！首先，得全面收集相关的图纸和资料，这就好比战士上战场前要准备好充足的弹药！然后，要对图纸的规范性进行审查，看看格式、标注啥的是不是都符合标准，这可不能有半点马虎哟！接下来，仔细核查图纸的内容，从整体布局到每个细微的零部件，都得一一过目，就像在显微镜下寻找细菌一样！还有，对于不同专业的交叉部分，更是要瞪大眼睛，不能有丝毫的疏漏，不然就会出大问题啦！
再讲讲注意事项，这可千万不能掉以轻心啊！比如说，审查人员得具备丰富的专业知识和经验，不然就像盲人摸象，啥也搞不清楚！而且，不能只看表面，要深入分析图纸背后的设计意图和可能存在的问题。

还有哦，团队内部的沟通至关重要，不能各自为政，这就像拔河比赛，劲儿得往一处使呀！另外，要严格遵守相关的法律法规和标准规范，这可不是闹着玩的，违反了那可不得了！
审图可不是一件轻松的活儿，需要高度的责任心和耐心。

只有把审图工作做好了，才能保证项目的顺利进行，避免出现不必要的错误和损失。

大家一定要牢记这些流程和注意事项，就像记住回家的路一样清晰，这样才能把工作干得漂亮哟！。

建筑工程审图要点及绘制建筑施工图的步骤和方法

建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

精装修施工图审图要点

精装修施工图审图要点精装修施工图审图要点随着人们对居住环境的要求越来越高，精装修成为了一种流行的装修方式。

在精装修过程中，施工图的审图是非常重要的一环。

本文将介绍精装修施工图审图的要点，帮助大家更好地把握精装修的质量和效果。

一、审图流程精装修施工图的审图流程一般包括以下几个步骤：1、初步审核：审图人员对施工图纸进行初步审核，检查图纸的完整性、规范性和合理性。

2、详细审核：在初步审核的基础上，审图人员对施工图纸进行详细审核，包括设计是否合理、施工是否符合标准、材料是否符合要求等。

3、深化审核：在详细审核的基础上，审图人员对施工图纸进行深化审核，包括对细节的处理、对质量的控制等。

4、审核意见：审图人员将审核意见记录下来，与设计方、施工方进行沟通和交流，确保精装修的质量和效果。

二、重点审图要点在精装修施工图的审图过程中，有几个重点审图要点需要特别注意：1、设计是否合理：审图人员需要检查设计是否符合建筑规范和标准，是否符合业主的需求和审美。

2、施工是否符合标准：审图人员需要检查施工是否符合建筑规范和标准，是否符合安全、环保、节能等方面的要求。

3、材料是否符合要求：审图人员需要检查材料是否符合设计要求，是否符合建筑规范和标准，是否符合环保、节能等方面的要求。

4、细节处理是否到位：审图人员需要检查细节处理是否到位，包括但不限于：开关、插座、灯具、洁具等的位置和数量是否合理，施工缝、防水、防火等处理是否到位。

5、质量控制是否严格：审图人员需要检查质量控制是否严格，包括但不限于：施工过程中的质量检测、成品保护等方面是否符合要求。

三、案例分析下面以一个实际案例来说明精装修施工图审图的重要性和必要性。

某住宅小区的精装修工程，在审图过程中发现了一些问题。

首先，设计方面存在一些不合理的地方，如某个房间的照明设计不足，插座位置不合理等。

其次，施工方面存在一些不符合标准的地方，如施工缝处理不当、防水不到位等。

最后，材料方面也存在一些问题，如使用的材料不符合设计要求，或者材料质量不达标等。

审图的程序和注意事项

识图审图的程序和注意事项识图审图的程序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖作块料墙裙，厕所阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等最后识读建筑说明，熟悉工程装修情况。

二熟悉审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装设备工艺第二次装修施工图，检查它们是否一致熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用采光通风是否良好等识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三熟悉审查工程立面尺寸建筑工程建施图一般有正立面图剖立面图楼梯剖面图，这些图有工程立面尺寸信息；建施平面图结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图其它细部大样图，一般也有标高注明通过这些施工图，可掌握工程的立面尺寸正立面图一般有三道尺寸，第一道是窗台门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。

建设工程施工图识图的步骤和方法

建设工程施工图识图的步骤和方法1.建筑总平面图识图(1)看图名、比例、图例及有关的文字说明。

(2)了解工程的用地范围、地形地貌和周围环境(3)了解拟建房屋的平面位置和定位依据。

(4)了解拟建房屋的朝向和主要风向。

(5)了解道路交通及管线布置情况。

(6)了解绿化、美化的要求和布置情况。

2.建筑平面图识图(1)了解图名，比列及文字说明。

(2)了解纵横定位轴线及编号。

(3)了解房屋的平面形状和总尺寸。

(4)了解房间的布置、用途及交通联系。

(5)了解门窗的布置、数量及型号。

(8)了解剖解位置及索引符号。

3.建筑立面图识图(1) 了解图名及比例。

(2)了解立面图与平面图的对应关系。

(3)了解房屋的外貌特征。

(4)了解房屋的竖向标高。

(5)了解房屋外墙面的装修做法。

4.建筑剖面图识图(1)了解图名及比例。

(2)了解剖面图与平面图的对应关系。

(3)了解房屋的结构形式。

(4)了解主要的标高和尺寸。

(5)了解屋面、楼面、地面的构造层次及做法。

(7)了解索引详图及所在的位置及编号。

5.建筑详图识图(1)图名(或详图符号)、比例。

(2)表达出构配件各部分的构造连接方法及相对位置关系。

(3)表达出各部位、各细部的详细尺寸。

(4)详细表达构配件或节点所用的各种材料及其规格。

(5)有关的施工要求，构造层次及制作方法说明等。

6.结构图识图(1)从上往下、从左往右的看图顺序是施工图识图的一般顺序，比较符合看图的习惯，同时也是施工图绘制的先后顺序。

(2)由前往后看，根据房屋的施工先后Jll三,从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后JI访。

(3)看图时要注意从粗到细，从大到小。

先粗看一遍，了解工程的概况、结构方案等。

然后看总说明及每一张图纸，熟悉结构平面布置，检查结构布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。

最后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及节点详图。

湖南施工图审查流程

如安全性、合规性、经济性等。
了解行业内的通用做法和惯例
03
比如建筑结构、给排水、电气、暖通等专业的设计标准和审查
要点。
准备必要的文件和资料
01
02
03
04
完整的施工图设计文件：包括建筑、结构、给排水、电气、暖通等专业的设计图纸和计算
书。
工程地质勘察报告：提供有关场地条件、地基承载力和地下
水状况等信息。
为建筑施工提供准确、完整的图纸资料，确保施工的顺利进行。
审查流程的重要性
保证设计质量
通过对施工图的审查，可以及时发现并纠正设计中的错误、疏漏和不规范之处，确保设计质量符合要求。
预防施工风险
审查过程中对施工图中潜在的风险点进行评估和预警，有助于施工单位在施工过程中采取相应的防范措施，降低风险。
04
审查过程
初步审查
接收施工图
审查机构接收建设单位提交的施工图设计文件。
完整性检查
检查施工图设计文件是否齐全，包括总平面图、建筑、结构、给排水、电气、暖通等各专业图纸。
规范性检查
核查图纸是否符合国家及地方相关法规、标准、规范的要求。
详细审查
各专业审查
组织建筑、结构、给排水、电气、暖通等专业的审查人员，对图纸进行深入审查，确保设计的合理性、安全性和经济性。
规划许可证和建设用地规划许可证：证明项目的合法性和用
地规划要求。
其他相关文件和资料：如环保评估报告、消防设计审核意见
等。
与相关部门和人员沟通
与建设单位沟通
明确审查目的、要求和时限，了解建设单位的特定需求和关注点。
与设计单位沟通
确保设计文件符合审查要求，解决潜在的设计问题，提高审查通过率。

审图基本步骤

审图基本步骤一、审核总平面图（1）查看防火间距是多少，申报工程与东西南北相邻建筑物的距离。

《建筑设计防火规范》p16：3.4厂房的防火间距；p19：3.5仓库的防火间距；p45：5.2民用建筑的防火间距；p28：4.2甲、乙、丙类液体储罐（区）的防火间距；p33：4.3可燃、助燃气体储罐（区）的防火间距；p36：4.4液化石油气储罐（区）的防火间距；p38：4.5可燃材料堆场的防火间距。

（2）查看消防车通道的形式（环形消防车道、中间消防车道、尽头式消防车道）、宽度（净宽度不应小于4m）、转弯半径（10m）。

《建筑设计防火规范》p59：6消防车道。

（3）查看室外水源，消火栓管径、数量《建筑设计防火规范》p71：8.2室外消防用水量、消防给水管道和消火栓。

二、审核建筑图（1）查看建筑基本情况：使用性质、耐火等级、结构、火灾危险性、层数、面积、高度等。

《建筑设计防火规范》p10：3.3厂房（仓库）的耐火等级、层数、面积和平面布置；p41：5.1民用建筑的耐火等级、层数、和建筑面积；p6：3.1火灾危险性分类。

（2）查看建筑平面布局，即各房间的几类使用性质、隔墙《建筑设计防火规范》p61：7.1防火墙。

（3）查看建筑的防火分区个数、面积。

（4）查看建筑的疏散情况：有无袋形走道、最长长度、最长疏散距离、最宽疏散宽度、几部楼梯、几个安全出口及其设置形式。

《建筑设计防火规范》p24：3.7厂房的安全疏散；p26：3.8仓库的安全疏散；p47：5.3民用建筑的安全疏散；p64：7.4楼梯间、楼梯和门。

三、审核水图主要查看建筑设哪类灭火设施；消防用水量（室内栓和室外栓分别是多少）；消防进水管（竖管、干管）的管径和数量；是否设置水泵接合器（位置、检修情况）；室内消火栓的型号、布置高度、角度等；灭火器的型号、数量等。

《建筑设计防火规范》p70：8消防给水和灭火设施；《建筑灭火器配置设计规范》。

施工图纸该如何审？

施工图纸该如何审？图、审图的程序是：熟悉拟建工程的功能；熟悉、审查工程平面尺寸；熟悉、审查工程立面尺寸；检查施工图中容易出错的部位有无出错；检查有无改进的地方。

01、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、做块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

02、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸。

第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与03、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

审图详细流程及注意事项

审图详细流程及注意事项嘿，朋友们！今天咱就来唠唠审图的详细流程和那些得特别注意的事儿。

你想想看，审图就像是给一幅画找茬儿，得仔仔细细地看，不能放过任何一个小细节。

这可不是随随便便就能搞定的事儿哦！咱先说流程吧。

拿到图纸后，你得先大致浏览一遍，就像你进了一个新地方，先瞅瞅整体是个啥样。

然后呢，就得一个部分一个部分地去抠啦。

看看线条画得对不对呀，尺寸标得准不准呀，这就好比挑水果，得看看有没有坏的地方。

接着，你还得注意各种符号和标注，这可都是有讲究的呀！就跟密码似的，错一个都不行。

然后再看看不同的图之间是不是能对得上，别这边说这样，那边又说另一样，那不就乱套啦！注意事项那可多了去了。

比如说，你得特别细心吧，不能马马虎虎的，万一漏看了啥重要的，那不就麻烦啦！这就像你走路，不仔细看路，没准就摔个大跟头。

而且啊，你还得有耐心，不能看一会儿就不耐烦了，那可不行。

还有哦，要对相关的规范和标准特别熟悉，不然你怎么知道图对不对呀！这就好比你去考试，总得知道考啥内容吧。

要是对规范标准模模糊糊的，那审图不就成了瞎审啦？审图的时候，还得发挥你的想象力呢！你得想象这图纸变成实物是啥样，能不能行得通。

这就跟导演拍戏似的，得在脑子里先过一遍场景。

另外，可别一个人闷头审图呀，多和其他人交流交流。

大家一起看看，说不定别人就能发现你没看到的问题呢！这就像一群人找宝藏，人多力量大嘛！总之，审图可不是一件轻松的事儿，但只要你认真、细心、有耐心，再加上熟悉规范标准，多和别人交流，就一定能把这活儿干好。

可别小瞧了审图，它可是关系到工程质量的大事儿呢！要是审图没审好，那后面出了问题可就麻烦大啦！所以呀，大家都得重视起来，把审图这件事儿当成一件重要的任务来完成，让我们的工程都能稳稳当当、顺顺利利的！。

装配式建筑施工中的施工图纸与图样审核

装配式建筑施工中的施工图纸与图样审核装配式建筑是一种以工业化生产方式为特点、在现场按照设计要求组装的建筑形式。

与传统施工方式相比，装配式建筑施工具有安全高效、质量可控、环保节能等优势。

在装配式建筑施工过程中，施工图纸与图样审核是确保项目顺利进行的重要环节。

本文将从施工图纸审核的流程和注意事项两个方面进行论述。

一、施工图纸审核的流程1.方案初审：在开始进行详细设计之前，需要对建筑方案进行初步审查，包括结构方案、系统布置方案等内容。

初审的目的是确保装配式建筑能够满足设计要求和相关标准，并确定是否存在技术难题和经济合理性。

2.技术审查：在方案确定后，需要对详细设计文件进行技术审查。

这部分主要涉及到结构、电气、给排水等专业领域的内容。

审查时应关注是否符合国家法规和标准要求，并检查各专业之间的协调性。

3.材料选用审核：装配式建筑所使用的材料应与相关标准相符，并且需要考虑其可供应性和价格等因素。

在审核过程中，需要特别关注核心材料的可靠性、抗震性能以及绿色环保要求。

4.施工组织设计：装配式建筑施工的成功与否，很大程度上取决于施工组织方案的合理性。

对施工组织设计进行审核时，应关注是否合理安排人力资源、设备租赁和物流管理等各方面内容。

5.现场踏勘：审核团队需要实地踏勘施工现场，了解具体情况，检查现场条件是否符合设计需求。

此外，还需对周边环境进行评估，确保施工过程中的安全性和可行性。

二、施工图纸审核的注意事项1.检查图纸准确性：在进行施工图纸审核时，首先需要检查图纸的准确性。

包括尺寸标注、比例尺选择、平面布置等方面。

只有当图纸准确无误时，才能保证在施工过程中不会出现严重的偏差。

2.关注所使用材料的规范：装配式建筑所使用的材料必须符合相关标准要求，并具备相应的认证文件。

审查时需留意核心构件、隔墙板、保温材料等的规格、质量要求以及性能指标。

3.确保施工工艺合理：装配式建筑是一个系统工程，每个施工环节都需要遵循特定的工艺要求。

建筑图纸审核的步骤与方法

6、卫生间、阳台、厨房是否降板了，降板高度应符合要求，一般为80mm, 理论上50mm就够用，之所以降80mm是考虑了施工误差。
7、结构图纸中考虑了降板，建筑图是否也相应标明。
8、皓月宿舍阳台板没有降板，对排水不利，他不但没有降板反而设计了升板，我考虑其主要原因是阳台挑梁设计成了上反梁的原因，这也是我们审图时应该注意的地方。
尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。四、检查施工图中容易出错的地方有无出错
29、从有利于建筑美观方面提出改善施工图：当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小
30、按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路，会有计划、全面地展开识图、审图工作。
谢谢大家！

建筑施工图纸识图步骤

建筑工程施工图识图十大步骤施工图纸是建造房屋的依据，是“工程设计的语言”，如何施工、什么材料，建筑的形状等全部在图纸里面，以及在施工中技术的要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，正确的理解图纸设计。

才能收到事半功倍的效果。

基本的识图方法如下。

1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读这样才能收到事半功倍的效果。

记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

看懂图纸的关联性看图时，必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

必须用很多张图纸，从不同的方面表达某一个部位的做法和要求。

建筑图审图流程

建筑图审图流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!深度解析：建筑图审图流程详解在建筑设计和施工过程中，建筑图审图是一个至关重要的环节。

1.审图步骤总结——施工单位自审
