万科施工图规范
万科施工图规范
万科施工图规X第一部分总则一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准与规X的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用X围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业与其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属XX市万创建筑设计顾问XX。
第二部分建筑专业一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照XX市国土局颁发的《XX市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表与绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗与人防门的编号需易于识别。
二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：(1) 门窗 A. 入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。
B. 房门门洞口高度：层高房门门洞口高度2800 2200 2900 2200 3000 2200 C. 入户门垛尺寸不小于100，户内门垛尺寸不小于50，做构造柱加固。
D. 入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。
E. 相同类型房间窗洞口尺寸宜尽量统一，开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800，次卧室窗洞口不小于1500。
万科施工图要求
万科施工图要求XX万科施工图设计指导书目录第一部分总则 (1)第二部分建筑专业 (3)第三部分结构专业 (13)第四部分电气专业 (19)第五部分给排水专业 (23)第六部分煤气及通风专业 (26)第七部分设备专业的其它要求 (27)第八部分环保 (27)第九部分根据地形所做的特殊要求 (28)第十部分图纸要求 (28)XX万科施工图设计指导书第一部分总则一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规X的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用X围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属XX市万创建筑设计顾问XX。
XX万科施工图设计指导书第二部分建筑专业一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照XX市国土局颁发的《XX市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗及人防门的编号需易于识别。
XX万科施工图设计指导书第二部分建筑专业二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：(1) 门窗A. 入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。
万科施工图要求
万科施工图要求XX万科施工图设计指导书目录第一局部总那么 (1)第二局部建筑专业 (3)第三局部构造专业 (13)第四局部电气专业 (19)第五局部给排水专业 (23)第六局部煤气及通风专业 (26)第七局部设备专业的其它要求 (27)第八局部环保 (27)第九局部根据地形所做的特殊要求 (28)第十局部图纸要求 (28)XX万科施工图设计指导书第一局部总那么一、目的为使万科地产在开发的住宅工程设计满足居住舒适、造价经济、管理平安、维修方便的要求，提高住宅设计质量，制订本?施工图设计指导书?。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规X的根底之上，结合万科地产以往宅工程开发的实践经历，对设计中的一般要求和常用做法进展必要的明确、补充和完善后编制而成。
三、适用X围承接万科地产工程的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进展设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属XX市万创立筑设计参谋XX。
XX万科施工图设计指导书第二局部建筑专业一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要准确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照XX市国土局颁发的?XX市建筑设计技术经济指标计算规定?执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图，进展编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗及人防门的编号需易于识别。
XX万科施工图设计指导书第二局部建筑专业二、统一作法1、工程统一做法详?CB001多层工程防水统一构造做法?2、住宅设计统一技术要求：(1) 门窗A. 入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。
万科施工图要求
万科施工图要求深圳万科施工图设计指导书目录第一部分总则 (1)第二部分建筑专业 (3)第三部分结构专业 (13)第四部分电气专业 (19)第五部分给排水专业 (23)第六部分煤气及通风专业 (26)第七部分设备专业的其它要求 (27)第八部分环保 (27)第九部分根据地形所做的特殊要求 (28)第十部分图纸要求 (28)深圳万科施工图设计指导书第一部分总则一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。
深圳万科施工图设计指导书第二部分建筑专业一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写.2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗及人防门的编号需易于识别。
深圳万科施工图设计指导书第二部分建筑专业二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：(1) 门窗A。
万科房地产公司施工图设计指导书
万科施工图设计指导书目录第一部分总则 (1)第二部分建筑专业 (3)第三部分结构专业 (13)第四部分电气专业 (19)第五部分给排水专业 (23)第六部分煤气及通风专业 (26)第七部分设备专业的其它要求 (27)第八部分环保 (27)第九部分根据地形所做的特殊要求 (28)第十部分图纸要求 (28)深圳万科施工图设计指导书第一部分总则一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。
深圳万科施工图设计指导书第二部分建筑专业一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗及人防门的编号需易于识别。
深圳万科施工图设计指导书第二部分建筑专业二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：(1) 门窗A. 入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。
万科完美的施工图设计指导书，学会，您的施工图也会那么完美！（安装部分）
万科完美的施工图设计指导书，学会，您的施工图也会那么完美！（安装部分）为提高集团施工图质量，特制定住宅项目施工图设计指导书，对设计中的有关做法及常见问题进行必要的统一与明确。
本指导书中内容若与当地标准或习惯做法相冲突时，设计人员应以书面形式及时反馈意见，集团将以年度为周期进行完善与修订。
未尽事宜，按现行的规范、规定及标准执行。
本指导书可配合《万科施工图标准设计图集》配套使用。
第一部分：电气专业一、总则1.必须严格执行规范中的强制性条文，不得有任何违反。
2.供配电方案应满足当地供电部门电业管理规定的要求。
3.供配电系统应合理、优化，设计应兼顾质量与成本。
4.设备应根据万科集团及区域采购要求选择性价比高的产品。
5.各工程子项的技术标准及绘图标准应统一。
6.图纸绘制深度应满足国家规定的设计深度。
7.设计院每次提交设计成果图纸时，必须填写《电专业各阶段重点问题审核一览表》中的《施工图阶段重点问题审核一览表》并签字后提交给广州万科项目设计负责人。
8.本指导书和增补内容与当地标准或习惯做法相冲突时，设计人员应及时以书面的形式向万科设计管理部反馈意见。
二、强电部分1.供配电系统1.1供配电系统应在满足当地供电部门的电业管理规定及物业管理的有关要求的前提下，由甲乙双方协商确定。
具体要求参见配套图集和《供电局业扩工程接入系统管理及技术暂行规定》1.2低压配电系统设计应尽量避免全部采用放射式供电的方式，应与其它供电方式综合考虑，以减少低压柜的数量。
1.3低压配电柜选用GCK型抽屉柜。
1.4框架开关、塑壳及塑壳漏电开关、微型断路器的型号及品牌的选择，由甲方根据万科集团（区域）战略采购的招标情况确定。
1.5双电源自动切换开关选用由甲方根据万科产品的类别确定。
1.6变压器低压侧配电总（框架）开关的额定值应比整定值大一级（供电局要求），开关的分段能力应与变压器的容量相匹配。
1.7住宅户内配电箱漏电开关选择电子式。
1.8照明及动力负荷应根据其负荷类别选择开关的型号；电线、电缆耐火等级的选择：消防负荷选择耐火型，其它选择普通型。
万科施工图要求
万科集团.施工图设计要求一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。
建筑专业部分一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗及人防门的编号需易于识别。
二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：(1) 门窗A. 入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。
B. 房门门洞口高度：层高房门门洞口高度2800 2200 2900 2200 3000 2200C. 入户门垛尺寸不小于100，户内门垛尺寸不小于50，做构造柱加固。
D. 入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。
E. 相同类型房间窗洞口尺寸宜尽量统一，开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800，次卧室窗洞口不小于1500。
万科施工图要求
万科施工图要求深圳万科施工图设计指导书目录第一部分总则 (1)第二部分建筑专业 (3)第三部分结构专业 (13)第四部分电气专业 (19)第五部分给排水专业 (23)第六部分煤气及通风专业 (26)第七部分设备专业的其它要求 (27)第八部分环保 (27)第九部分根据地形所做的特殊要求 (28)第十部分图纸要求 (28)深圳万科施工图设计指导书第一部分总则一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。
2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。
深圳万科施工图设计指导书第二部分建筑专业一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。
2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。
3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。
防火门窗及人防门的编号需易于识别。
深圳万科施工图设计指导书第二部分建筑专业二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：(1) 门窗A. 入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。
万科施工图指导书
以下搜集了X万科住宅设计统一技术措施、住宅施工图设计统一技术要求及图纸编制深度统一要求，复制给大家，请参照执行，如遇与具体工程开工汇报不相符地方及其他疑问请与主任工程师和工程负责人及时沟通。
建筑二院202X年7月住宅设计统一技术措施一. 总平面设计1. 间距1.1 建筑平面搭接错位时，h值〔净尺寸〕不宜大于2.4m，以免影响采光。
2．消防2.1 总图中应做好消防车道及消防车登高面设计，注意人车分流；当消防车道下面为地下室时，结构应考虑消防车总重300KN荷载。
2.2 登高面2.2.1 登高面宜在用地红线内解决，条件限制时可利用绿化带作登高面，但绿化带下应设硬地，并按消防车总重300KN计算。
2.2.2 当建筑物凹入处进深不大于4m〔净宽〕时，该凹入范围可计入1/4周边长度算作登高面；如凹槽宽度不大于2.5m〔净宽〕，该宽度可不计入建筑周边总长度。
2.3 消防车道2.3.1 高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。
2.3.2 消防车最小转弯半径：高层12m，多层9m。
2.3.3 消防车道最小宽度：登高面处6m，其它处4m。
2.3.4 消防车道的坡度：登高面≯1％，其它处≯7％。
2.3.5 消防车道距建筑物距离宜≮5m。
2.3.6 高层建筑的沿街长度超过150m或总长度超过220m时应设穿过高层建筑的消防通道。
2.3.7 高层建筑应设有连通街道和内院的人行通道，通道之间的距离不宜超过80m。
3．流线设计3.1 住宅出入口处应设置人车分流专用通道；当商住楼住户大堂与流量大的商业效劳空间临近时，商业用房的货运出入口宜设在地下室或与大堂入口异向安排，预防人、货流交叉，减少交通平安隐患。
4. 附属用房4.1 总平面设计时应在小区显著位置〔如入口附近〕设置治理用房。
4.2 应在住宅〔区〕的下风向和较隐蔽处设垃圾站，其面积不宜小于6㎡，与住宅距离不宜小于10m，外部与道路相连；垃圾站地面及内壁宜贴光滑、宜清洁材料，并配置给排水设施。
万科防止图纸错、漏、碰、缺的施工图成果标准(建筑部分)解析
万科防止图纸错、漏、碰、缺的施工图成果标准（建筑部分）万科施工图的深度与细度始终处于行业领先位置，同行在图纸上常见的错、漏、碰、缺，在万科几乎闻所未闻，所有这一切，都得益于万科为保障施工图出图质量，使设计处于受控状态而制定的施工图图纸表达的成果标准，一.万科建筑施工图封面标准封面：1．注明工程名称及楼栋号2．主要设计人员签章其中工程主持人需加盖一级注册建筑师章，结构专业负责人需加盖一级注册结构师章，同时注册章应在注册有效期内。
3．设计单位名称、资质编号（应与设计合同中相符）4．总建筑面积（地上、地下）及子项建筑面积（准确计算），出图日期。
5．出图章与节能章等（应在有效期内）。
目录：1．图纸内容有序排列，注明图纸规格与编号，区分好重复与不重复使用的图纸。
2．应注明所选用的工程做法图集。
二.万科图纸说明及工程做法表设计说明：1．说明项目组成，设计范围。
2．简要的工程概述，包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度（檐口高度）、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。
3．应说明工程设计依据。
4．主要的技术经济指标：能反映建筑规模的相关指标，如占地面积，使用面积，阳台面积等指标。
5．高程系统应说明单体首层室内设计标高相当于大沽标高为多少（相对标高）。
6．数据单位说明。
7．砌体及钢筋混凝土工程说明：7.1.简要说明砌体性能指标，若外墙采用外保温，还需具体指出保温材料的名称、导热系数值，并说明施工注意事项。
7.2.说明墙身防潮层做法；首层厨房、卫生间墙体及错层处的防潮做法；勒脚、散水、台阶、坡道等做法应有相关说明。
7.3.墙体、钢筋混凝土工程的留孔留洞应注明孔洞尺寸定位以建筑图为准；对封堵方式予以说明，同时注明须做闭水试验。
7.4.凡在结构构件中（如梁、板、挑檐等）用于安装建筑配件的预埋件均在结构专业图纸中表示。
万科防止图纸错、漏、碰、缺的施工图成果标准
万科防止图纸错、漏、碰、缺的施工图成果标准（建万科施工图的深度与细度始终处于行业领先位置，同行在图纸上常见的错、漏、碰、缺，在万科几乎闻所未闻，所有这一切，都得益于万科为保障施工图出图质量，使设计处于受控状态而制定的施工图图纸表达的成果标准，一.万科建筑施工图封面标准封面：1．注明工程名称及楼栋号2．主要设计人员签章其中工程主持人需加盖一级注册建筑师章，结构专业负责人需加盖一级注册结构师章，同时注册章应在注册有效期内。
3．设计单位名称、资质编号（应与设计合同中相符）4．总建筑面积（地上、地下）及子项建筑面积（准确计算），出图日期。
5．出图章与节能章等（应在有效期内）。
目录：1．图纸内容有序排列，注明图纸规格与编号，区分好重复与不重复使用的图纸。
2．应注明所选用的工程做法图集。
二.万科图纸说明及工程做法表设计说明：1．说明项目组成，设计范围。
2．简要的工程概述，包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度（檐口高度）、建筑层数、设计使用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、按几步节能设计等。
3．应说明工程设计依据。
4．主要的技术经济指标：能反映建筑规模的相关指标，如占地面积，使用面积，阳台面积等指标。
5．高程系统应说明单体首层室内设计标高相当于大沽标高为多少（相对标高）。
6．数据单位说明。
7．砌体及钢筋混凝土工程说明：.简要说明砌体性能指标，若外墙采用外保温，还需具体指出保温材料的名称、导热系数值，并说明施工注意事项。
.说明墙身防潮层做法；首层厨房、卫生间墙体及错层处的防潮做法；勒脚、散水、台阶、坡道等做法应有相关说明。
.墙体、钢筋混凝土工程的留孔留洞应注明孔洞尺寸定位以建筑图为准；对封堵方式予以说明，同时注明须做闭水试验。
.凡在结构构件中（如梁、板、挑檐等）用于安装建筑配件的预埋件均在结构专业图纸中表示。
万科完美的施工图设计指导书，学会，您的施工图也会那么完美！（结构部分）
万科完美的施工图设计指导书，学会，您的施工图也会那么完美！（结构部分）为提高集团施工图质量，特制定住宅项目施工图设计指导书，对设计中的有关做法及常见问题进行必要的统一与明确。
❶本指导书中内容若与当地标准或习惯做法相冲突时，设计人员应以书面形式及时反馈意见，集团将以年度为周期进行完善与修订。
未尽事宜，按现行的规范、规定及标准执行。
❷本指导书可配合《万科施工图标准设计图集》配套使用。
一、总则1、必须严格执行规范中的强制性条文。
2、结构方案应合理优化，设计应兼顾质量与成本，在保证结构安全的前提下力求节约，坚持成本最优原则。
构件尺寸及配筋若不是计算和概念设计需要，应取最小值。
3、主体钢筋混凝土如果存在附属的钢结构，应充分考虑钢结构的设计，并应预先在钢筋混凝土结构设计中设置钢结构的预埋件，避免事后打凿砼。
4、较大的（需加强配筋）墙、梁、板预留孔洞及预埋套管应出定位图。
5、楼层标高应采用结构标高，同一工程的各子项结构标高表达方法应统一。
6、各工程子项的技术标准及绘图标准必须统一。
7、图纸绘制应采用国家标准平法图集《03G101》表示，深度满足国家及当地建筑工程施工图设计文件编制深度规定。
8、对本指导书中相关条文如有不同意见，应提前与我方沟通。
二、材料选择1、加气混凝土砌块：加气混凝土砌块填充墙的设计统一技术要求1)应用范围：地面（±0。
00）以上的内外墙和地面以下的内隔墙（有特殊要求的墙体除外）。
2)不能应用：A、建筑物±0。
00以下（地下室的非承重内隔墙除外）部位。
B、长期浸水或经常干湿交替的部位。
C、受化学侵蚀的环境。
D、砌块表面经常处于80℃以上的高温环境。
E、屋面女儿墙。
F、屋面女儿墙烟道、排气管道，电梯井道。
a)干体积密度为≤7 KN/M3b)砌体密度（容重）8~9 KN/M3（一般取9 KN/M3）c)内墙砌块强度MU5（A5。
0），外墙砌块强度MU5（A5。
0）；d)内墙100厚砌筑砂浆M5（H≤2。
万科房地产公司施工图设计指导书
万科房地产公司施工图设计指导书第一部分建筑专业一．设计说明二．住宅设计统一技术要求（1）层高（2）墙体(3）楼地面（4) 门窗（5）厨房（6）卫生间（7）屋面(8）阳台及露台（9) 空调位（10）外墙饰面（11）室外环境（12）楼梯间（13）防水做法（14）其它三．装修标准第二部分结构专业第三部分给排水专业第四部分暖通专业第五部分电气专业第六部分屋面楼地面构造做法第七部分设计配合总则一．目的为使xx房地产有限公司,所开发的住宅项目，满足居住舒适、造价经济、管理安全、维修方便、施工合理的要求,提高住宅设计质量，制订本《施工图设计指导书》。
二．依据本指导书作为xxxx房地产有限公司，在地区的住宅施工图设计指导手册；是在国家相应标准及规范的基础之上，结合万科地产以往住宅开发的实践经验，对住宅设计中的一般要求和常用做法,进行必要的明确、补充和完善后编制而成。
三．适用范围承接xxxx房地产有限公司，在地区开发的住宅项目的设计单位,在施工图设计中应参考本指导书，预防设计常见问题，统一设计做法、提高住宅设计质量。
四．内容说明本指导书以建筑设计的专业划分章节，各专业设计人员可参考本专业章节的内容进行设计。
本指导书中所列尺寸,未标明单位的按毫米计，标明单位的以所标单位为准。
五．解释权本指导书的解释权属xx企业有限公司规划设计部。
第一部分建筑专业一．设计说明1．工程名称：2．图纸以1＃图为主要出图图幅。
3．建筑设计总说明各子项材料做法表、装修做法表汇总统一编写；子项说明可根据具体情况单独编写。
4．建筑设计总说明中关于建筑面积的计算要精确,并随设计的加深不断核算，直至最终成果，建筑面积计算应严格按照成都市颁发的建筑面积计算标准执行。
5．所有门窗需统一编制门窗表，进行编号并注明选料，以保证施工备料中不发生混淆.二、住宅设计统一技术要求1．层高1）平层公寓：2900;2）花园洋房:客厅3000、卧室2900.3)联排别墅：首层3300、二层3000、三层为坡屋顶，最低处不小于2200.2．墙体1）外墙：200厚页岩空心砖.2）分户墙: 200厚页岩空心砖.3）户内隔墙：100厚页岩空心砖.4）厨房、卫生间：120厚页岩实心砖。
万科施工图审图导则(建筑部分)
室外栏杆分隔条如为横向布置，应采取防攀爬措施。
公共部分
垃圾房应设给水和地漏。
公共部分有水房间应设地漏。
人防
门窗
门窗编号应采用LCxx、LMxx、LMCxx等形式，不应采用以尺寸为代码的编号,如LC0912等。
建筑物外圈门窗高度一致（核对结构梁标高、高度）
外墙门窗两边有排水管处，应设置门窗垛，门窗垛不应小于200。
门窗下有悬挑板时，注意采取降板、设反坎等防排水措施。
楼电梯
楼梯净高：平台2米，梯段2.2米。
壁挂式空调室外机位净尺寸：
a、1100×600――空调板两侧都为百叶
b、1200×600――五面封堵或空调板侧面有管穿过时;
c、1000×600――除（a）（b）以外的壁挂机位；
d、当多台机平行摆放时，每增加一台，长度增加850；
e、梁下挑板空调板上皮距本层天棚完成面的高度应不小于400。
柜式空调室外机位净尺寸：
H-0.05
公共楼梯间、电梯厅结构标高
H-0.05
不带生活阳台的厨房结构标高
H-0.13
带生活阳台的厨房结构标高（即不降板）
H-0.05
小降板卫生间结构标高
H-0.13
大降板卫生间结构标高
H-0.40
挑出宽度不大于2m的阳台结构标高
H-0.13
挑出宽度大于2m的阳台结构标高
H-0.17
下层为阳台的露台结构标高（不需保温）
电梯厅内的设备管井应设距建筑完成面100高的门槛。
假复式
假复式二层如果预留卫生间一定要设置外窗。如条件限制不能设外窗时，必须预留排风道。
假复式上部若考虑做卫生间，则卫生间楼板必须一次浇筑完。
假复式上部应预留给水点。
万科精细化施工图设计深度标准
万科精细化施工图设计深度标准万科精细化施工图标准《万科精细化施工图设计深度标准》是在满足国家及当地相关出图标准的基础上，为减少错漏碰缺，提高施工效率而强调或增加的图纸及内容；本标准适用于万科的主流住宅项目，今天就分享给大家......1.综合图纸精细化内容备注：原有图纸：这里强调了必须出图及注意事项室外综合管线可依当地实际情况延后出图2.建筑专业图纸精细化内容1、带核心筒的标准层户型放大图2、按实际尺寸表达室内装饰面层及保温层3、套结构图的梁投影线，厨卫、管井周边反坎线（结构竖向构件按实际尺寸绘制）4、门窗标注增加距地高度及洞口高度的表示5、所有开洞定位，详细留洞对应表6、地漏及户型内外各种水管立管、燃气热水器的定位7、按实际尺寸表达精装修信息，如吊顶、柜体、厨卫设施等8、地面有高差变化的地方需增加剖切详图9、厨卫处增加1：50剖面详图，按实际尺寸表达结构梁、板、降板高度、洞口高度、面层等，注明烟道位置及排烟管走向。
10、设备及管线集中的阳台，应增加阳台立面图，准确表达各设备及管线的位置11、核心筒管线密集交叉处增加楼板截面详图，标明各管线位置、高度尺寸及楼板、面层厚度注：这里强调了必须出图及应有的内容3.结构户型平面图精细化内容新增图纸：强调在户型放大图上综合表达结构设计信息4.给排水户内图纸精细化内容原有图纸：这里增加了表达内容及深度新增图纸：强调水暖管线复杂时应进行综合表达5.暖通户型平面图精细化内容6.电气户型平面图精细化内容原有图纸：强调必须出图及必须准确表达的内容7.总包作业图纸精细化内容重点提示，原有图纸：由BIM软件绘制底图，交由总包方进行标注等深化绘制。
8.综合预留图纸精细化内容新增图纸：对建筑结构水暖电的预留预埋位置进行整合，在一张图中表现9.水电暖施工图纸精细化内容新增图纸:分户内和公区表达，强调点位表达和管线表达10.土建施工平面图纸精细化内容新增图纸：用整层A0图幅强调表达所有结构预埋的点位及定位尺寸11.装修平面图纸精细化内容砌体预埋套管的表示及定位尺寸砌体预埋的电气点位表示及点位标高、定位尺寸对应的套管和预留洞编号对应表，表示标高用平面和3D结合的形式表示核心筒公共部位的管线排布情况条板成组编号表示、条板组宽高明细表电气点位编号图例使用A0图幅表达整层12.装修放大图纸精细化内容原有户型放大图和户型平面详图：深入的整合图纸，争取在一张图中表达更多内容，关键部位增加三维轴测本期万科精细化施工图设计深度标准分享完毕......。
万科现场施工图审图导则(建筑部分)
门窗编号应采用LCxx、LMxx、LMCxx等形式，不应采用以尺寸为代码的编号,如LC0912等。
建筑物外圈门窗高度一致（核对结构梁标高、高度）
外墙门窗两边有排水管处，应设置门窗垛，门窗垛不应小于200。
门窗下有悬挑板时，注意采取降板、设反坎等防排水措施。
楼电梯
楼梯净高：平台2米，梯段2.2米。
室外
室外栏杆分隔条如为横向布置，应采取防攀爬措施。
公共部分
垃圾房应设给水和地漏。
公共部分有水房间应设地漏。
人防
壁挂式空调室外机位净尺寸：
a、1100×600――空调板两侧都为百叶
b、1200×600――五面封堵或空调板侧面有管穿过时;
c、1000×600――除（a）（b）以外的壁挂机位；
d、当多台机平行摆放时，每增加一台，长度增加850；
e、梁下挑板空调板上皮距本层天棚完成面的高度应不小于400。
柜式空调室外机位净尺寸：
不设烟道的厨房，应在外墙预留Ф150钢套管孔洞。如抽油烟机预留孔洞穿梁，则孔中心距梁底为150，如孔洞在梁下，则孔中心距梁底为100。须同时考虑楼板下存水弯安装的空间和管道找坡的可能，防止管道打架。
厨房均不设排气扇。
当洗衣机位于厨房时，厨房设地漏，不宜在洗衣机下面。
卫生间
大降板卫生间在紧贴板底的位置上，预留Ф50的侧排地漏
砌筑砂浆是否和结构设计说明一致：
内墙砌块强度MU5（A5.0），外墙砌块强度MU5（A5.0）
内墙100厚砌筑砂浆M5（H≤2.4 M），外墙200厚砌筑砂浆M5（H≤4.4 M）。
构造柱
圈梁
应以结构图纸为准
建筑构造做法表
按照工程统一技术标准和本项目的特殊要求（总包招标附件）核对每一条构造做法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万科施工图规范第一部分总则一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。
二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。
三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。
四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。

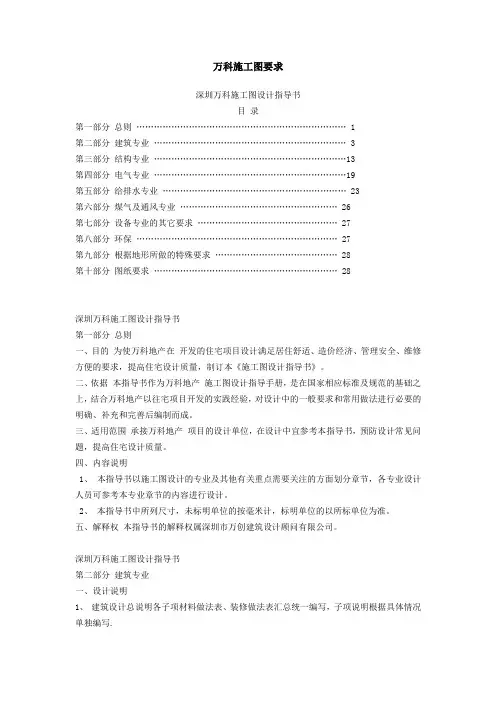

2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。
五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。
