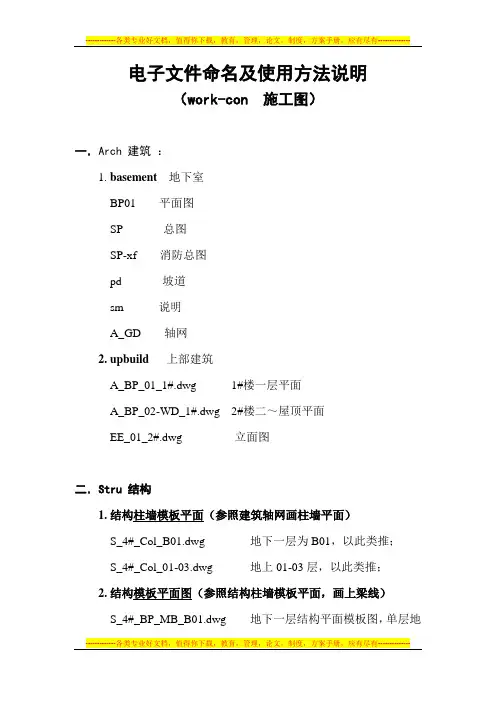

电子文件命名及使用方法说明
（work-con 施工图）
一．Arch 建筑：
1. basement地下室
BP01 平面图
SP 总图
SP-xf 消防总图
pd 坡道
sm 说明
A_GD 轴网
2. upbuild 上部建筑
A_BP_01_1#.dwg 1#楼一层平面
A_BP_02-WD_1#.dwg 2#楼二～屋顶平面
EE_01_2#.dwg 立面图
二．Stru 结构
1. 结构柱墙模板平面（参照建筑轴网画柱墙平面）
S_4#_Col_B01.dwg 地下一层为B01，以此类推；
S_4#_Col_01-03.dwg 地上01-03层，以此类推；
2.结构模板平面图（参照结构柱墙模板平面，画上梁线）
S_4#_BP_MB_B01.dwg 地下一层结构平面模板图，单层地
下室时即为底板；
S_4#_BP_MB_01.dwg 一层顶板结构平面模板图；
S_4#_BP_MB_02.dwg 地上二层结构平面模板图；以此类推；
S_4#_BP_MB_03-06.dwg 地上三层～六层平面模板图；以此类推；
3.结构板配筋平面图（参照结构模板平面图，画上板配筋、高差阴影、节点等）
S_4#_BP_Floor_B01.dwg 地下一层板配筋结构平面图，单层地下室时即为底板；
S_4#_BP_Floor_01.dwg 一层顶板板配筋结构平面图；
S_4#_BP_Floor_02.dwg 地上二层板配筋结构平面图；以此类推；
S_4#_BP_Floor_03-06.dwg 地上三层～六层板配筋结构平面图；以此类推；
S_4#_BP_Floor_WM.dwg 屋面板配筋结构平面图；
S_4#_BP_Floor_JF.dwg 机房板配筋结构平面图；
S_4#_BP_Floor_WD.dwg 屋顶板配筋结构平面图；
4.上部结构梁配筋平面图（参照结构模板平面图，画上梁配筋）
S_4#_BP_Beam_B01.dwg 地下一层梁配筋结构平面图，单层地下室时即为底板；
S_4#_BP_Beam_01.dwg 一层顶板梁配筋结构平面图；
S_4#_BP_Beam_02.dwg 地上二层梁配筋结构平面图；以此
S_4#_BP_Beam_03-06.dwg 地上三层～六层梁配筋结构平面图；以此类推；
S_4#_BP_Beam_WM.dwg 屋面梁配筋结构平面图；
S_4#_BP_Beam_JF.dwg 机房梁配筋结构平面图；
S_4#_BP_Beam_WD.dwg 屋顶梁配筋结构平面图；
5.上部结构柱配筋平面图（参照建筑轴网，按原位表示或参照柱墙平面列表表示)
S_4#_Col_01_PJ.dwg 地上一层层高范围内柱配筋结构平面图；以此类推；
S_4#_Col_02-03_PJ.dwg 地上二层～三层层高范围内柱配筋结构平面图；以此类推；
6.结构节点大样图（节点单独出图）
S_4#_DT_01.dwg 4#楼节点大样图一；
S_4#_DT_02.dwg 4#楼节点大样图二；
7.结构楼梯图
S_4#_ST_01.dwg 4#楼一号楼梯，以此类推；
8.桩位平面图及承台大样图
S_BP_Pile施工.dwg 桩位平面图；
S_BP_ct施工.dwg 基础平面；
S_ctxt.dwg 基础样图；
S-BP-Beam-011.dwg 地下室顶板梁配筋结构平面图；
S-BP-Floor-011.dwg 地下室顶板板配筋结构平面图；
S-BP-Col-BO11-Basement(PJ).dwg 地下室基底~顶板墙柱结构平面图；
hS_BP_Floor_B011板.dwg 地下室底板板配筋结构平面图
hS_BP_Floor_B011梁.dwg 地下室底板梁配筋结构平面图三．Elec 电气
地上部分:
W-UP1#.dwg 1#--5#楼电气图纸
W-UP6#.dwg 6#--9#楼电气图纸
W-UP10#.dwg 10#--20#楼电气图纸
地下部分:
W-DXS-ZM.dwg 地下层电气照明图纸
W-DXS-DL.dwg 地下层电气动力图纸
W-DXS-JD.dwg 地下层电气接地图纸
W-DXS-XF.dwg 地下层电气消电图纸
W-DXS-XT.dwg 地下层电气系统图纸
四．Havc 暖通
H_1_BP_JS.dwg 1#楼通风图纸
H_3_BP_JS.dwg 3#楼通风图纸
H_4_BP_JS.dwg 4#楼通风图纸
H_5_BP_JS.dwg 5#楼通风图纸
H_9_BP_JS.dwg 9#楼通风图纸
H_B01_SM.dwg 地下层通风设计说明、材料表
H_BP_B01_PS.dwg 地下层通风设计图
五．Water 水
地上部分JJ:
1#-10-17.dwg 1#楼给排水图纸
2#-10-24.dwg 2#楼给排水图纸
3#-10-26.dwg 3#楼给排水图纸
4#-10-26.dwg 4#楼给排水图纸
5#-10-26.dwg 5#楼给排水图纸
6#-10-19.dwg 6#楼给排水图纸
7#-10-26.dwg 7#楼给排水图纸
8#-10-27.dwg 8#楼给排水图纸
9#-10-27.dwg 9#楼给排水图纸
10,11#-10-20.dwg 10,11#楼给排水图纸
12,16#-10-20.dwg 12,16#楼给排水图纸
13,14,15,18,19#-10-28.dwg 13,14,15,18,19#楼给排水图纸17#-10-28.dwg 17#楼给排水图纸
地下部分:
YJ
W-BP01-GPS.dwg 地下层给排水图纸
W-SBF.dwg 地下层水泵房给排水设计图
BP-01-PL-11-09-19.dwg 地下层喷淋图纸
六．Eney 节能
本项目各专业均采用外部参照方式制图，各文件均不能删除。
如有个别文件打开时路径找不到，是参照文件路径采用了绝对路径，找到该文件方式有两种：1.重新参照该文件，设定相对路径。
2.请在您的电脑改个P盘，如D盘直接改盘名为P盘，将文件夹放在P盘下，即可打开。
P:\2011\11-310万科\work-con\。
