电力系统稳态分析第三章习题
电力系统稳态分析习题集

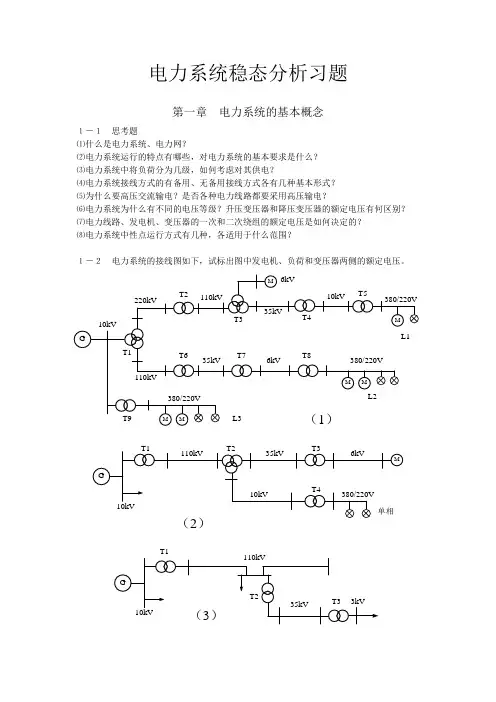

电力系统稳态分析习题第一章电力系统的基本概念１－１思考题⑴什么是电力系统、电力网？⑵电力系统运行的特点有哪些，对电力系统的基本要求是什么？⑶电力系统中将负荷分为几级，如何考虑对其供电？⑷电力系统接线方式的有备用、无备用接线方式各有几种基本形式？⑸为什么要高压交流输电？是否各种电力线路都要采用高压输电？⑹电力系统为什么有不同的电压等级？升压变压器和降压变压器的额定电压有何区别？⑺电力线路、发电机、变压器的一次和二次绕组的额定电压是如何决定的？⑻电力系统中性点运行方式有几种，各适用于什么范围？１－２电力系统的接线图如下，试标出图中发电机、负荷和变压器两侧的额定电压。
T1第二章电力系统各元件的特性和数学模型２－１思考题⑴普通三绕组变压器的哪些试验参数需要归算，如何归算？如何计算各绕组的电阻、电抗，其原则是什么？⑵三绕组自耦变压器哪些试验数据需要归算，如何归算？⑶为什么需要使用分裂导线和扩径导线？⑷架空输电线路为什么需要换位，规定是什么？⑸为什么电力线路计算中使用的电阻率略大于直流电阻率？⑹架空输电线路的电抗、电导、电纳的意义是什么？其电抗、电纳如何计算？⑺电晕临界电压有何意义，如何计算？如何判断输电线路是否发生电晕？⑻当输电线路的线间距离增加时，其单位长度的电抗、电纳如何变化？而其导线半径增加时，又如何变化？⑼当输电线路采用分裂导线的根数增加时，其单位长度的电抗、电纳如何变化？⑽短线路、中等长度线路和长线路如何划分？等值电路的形式是什么？⑾什么是综合用电负荷、供电负荷和发电负荷？⑿电力系统标幺值计算中常用哪些基准值，其关系如何？有几个可以任意选取，一般取什么，如何取？⒀多电压级网络中，标幺值的准确计算有几种方法？２－２一条110 kV、80 km 的单回输电线路，导线型号为LGJ-150，水平排列，计算直径17 mm，线间距离为4 m，求此输电线路在40℃时的参数，并画出等值电路。
２－３某220 kV 输电线路选用LGJ-300型导线，直径为24.2 mm，水平排列，线间距离为6 m，试求线路单位长度的电阻、电抗和电纳，并校验是否发生电晕。
电力系统稳态分析部分习题答案
电力系统稳态分析部分习题答案第一章电力系统的基本概念1-2 电力系统的部分接线示与图1-2，各电压级的额定电压及功率输送方向已标明在图中。
题图1-2 系统接线图试求：（1）发电机及各变压器高、低压绕组的额定电压；（2）各变压器的额定变比；（3）当变压器T-1工作于+5%抽头，T-2、T-4工作于主轴头，T-3工作于—2.5%轴头时，各变压器的实际比？解（1）发电机及各变压器高、低压绕组的额定电压。
发电机：V GN=10.5KV,比同电压级网络的额定电压高5%。
对于变压器的各侧绕组，将依其电压级别从高到低赋以标号1、2和3。
变压器T-1为升压变压器：V N2=10.5KV，等于发电机额定电压；V N1=242KV，比同电压级网络的额定电压高10%。
变压器T-2为将压变压器：V N2=121KV和V N3=38.5KV，分别比同电压级网络的额定电压高10%。
同理，变压器T-3：V N1=35KV和V N2=11KV。
变压器T-4：V N1=220KV和V N2=121KV（2）各变压器的额定变比。
以比较高的电压作为分子。
T-1：k TN1=242/10.5=23.048T-2：k T2N(1-2)=220/121=1.818k T2N(1-3)=220/38.5=5.714k T1N(2-3)= 121/38.5=3.143T-3：k T3N=35/11=3.182T-4：k T4N=220/121=1.818（3）各变压器的实际比。
各变压器的实际变比为两侧运行时实际整定的抽头额定电压之比。
T-1：k T1 =(1＋0.05)×242/10.5=24.3T-2：k T2(1-2)=220/121=1.818k T2(1-3)=220/38.5=3.143k T2(2-3)=121/38.5=3.143T-3：k T3 =(1—0.025)×35/11=3.102T-4：k T3 =220/110=21-3电力系统的部分接线如题图1-3所示，网络的额定电压已在图中标明。
电力系统暂态第三章答案

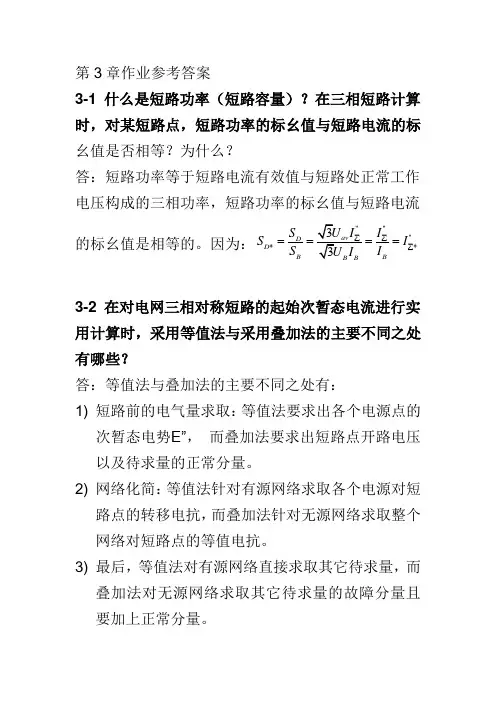

第3章作业参考答案3-1 什么是短路功率（短路容量）？在三相短路计算时，对某短路点，短路功率的标幺值与短路电流的标幺值是否相等？为什么？答：短路功率等于短路电流有效值与短路处正常工作电压构成的三相功率，短路功率的标幺值与短路电流的标幺值是相等的。
因为："""D D B BI I S S I S I ∑*∑*====3-2 在对电网三相对称短路的起始次暂态电流进行实用计算时，采用等值法与采用叠加法的主要不同之处有哪些？答：等值法与叠加法的主要不同之处有：1) 短路前的电气量求取：等值法要求出各个电源点的次暂态电势E”， 而叠加法要求出短路点开路电压以及待求量的正常分量。
2) 网络化简：等值法针对有源网络求取各个电源对短路点的转移电抗，而叠加法针对无源网络求取整个网络对短路点的等值电抗。
3) 最后，等值法对有源网络直接求取其它待求量，而叠加法对无源网络求取其它待求量的故障分量且要加上正常分量。
3-3 电源的转移电抗是指什么？它与运算电抗有何关系？何为短路点的等值电抗？答：电源的转移电抗是指电源与短路点直接连接的电抗（中间无其它支路）。
准确描述为：某个电源对短路点的转移电抗指：除该电源电动势外，网络中其它电源电动势为0(短路)，该电源电动势与短路点电流的比值。
某个电源对短路点的运算电抗是指以该电源容量为基准的转移电抗。
转移电抗转换为计算电抗的公式为：Ni jsi ki Bs x x s =。
短路点的等值电抗是指所有电源对短路点转移阻抗的并联。
即网络对短路点的戴维南等值阻抗。
3-4 三相短路实用计算中，同步发电机如何等值？在什么情况下应该将异步电动机（综合负荷）作为电源看待？答：三相短路实用计算中，同步发电机可用直轴次暂态电抗"d x ，而电动势采用次暂态电势"E （次暂态电抗后的电势00""d E U j I x =+）。
另外在不及负荷时也可假设全网空载，全部电动势均为1且同相位。
电力系统稳态分析部分习题答案
电力系统稳态分析部分习题答案电力系统稳态分析部分习题答案第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？ 1－2见图示电力系统，试求变压器和发电机的额定电压。
110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kVU 2N.T 2=1.1×35=38.5kVU 3N.T 2=1.05×6=6.3kVU 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA, 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。
解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。
根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。
因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150KK P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。
电力系统暂态分析第三章课后答案
电力系统暂态分析第三章课后答案1、什么是动力系统、电力系统、电力网？答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。
2、现代电网有哪些特点?答:1、由较强的超高压系统构成主网架。
2、各电网之间联系较强,电压等级相对简化。
3、具有足够的调峰、调频、调压容量,能够实现自动发电控制,有较高的供电可靠性。
4、具有相应的安全稳定控制系统,高度自动化的监控系统和高度现代化的通信系统。
5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。
3、区域电网互联的意义与作用是什么?答：1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。
2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。
3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。
4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。
5、能承受较大的冲击负荷,有利于改善电能质量。
6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。
4、电网无功补偿的原则是什么?答:电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。
5、简述电力系统电压特性与频率特性的区别是什么?答：电力系统的频率特性取决于负荷的频率特性和发电机的频率特性(负荷随频率的变化而变化的特性叫负荷的频率特性。
3电力系统稳态分析第四周作业-答案
94.76
34.246M var
PR QX 12017.94 37.294.76
U
27.167kV
U2
209
首端电压为：
U1 U2 U 209 27.167 236.167kV
线路首端充电功率为：
Qy1
1 2
BU
2
2
236.1672
318.55106
17.767M
var
首端功率为：
318.55106
13.915M var
S2 S2 Sy2 120 j51.12 j13.915=120+j37.2MVA
线路阻抗中的损耗为：
P P22 Q22 R 1202 37.22 17.94 6.483MW
U2
2092
Q
P22 Q22 U2
X
1202 37.22 2092
为 120+j50MVA，始端电压为 240kV，求末端电压、功率，并作出电压向量图。
r1=31.5/300=0.105Ω/km，
x1=0.1445lg(Dm/r)+0.0157=0.1445lg(7500/12.1)+0.0157=0.42Ω/km b1=7.56/lg(Dm/r)*10-6=2.71*10-6S/km
S y 2
1 2
GU
2 2
1 2
jBU
2 2
；
首端的电容功率：
S y1
1 2
GU12
1 2
jBU12
；适用三相形式。
2、电力线路阻抗中电压降落的纵分量和横分量的表达式是什么？其电压降 落的计算公式是一相电压推导的，是否合适于线电压？为什么？
U P2R Q2 X ;U P2 X Q2R
陈衍《电力系统稳态分析》参考答案
耗时，可得母线 B 的电压为 110×（11/110）=11kV。若误用升压变压器（相同电压等级下， 升压变压器的额定电压为 10.5/121kV） ， 则母线 B 的电压为 110× （10.5/121） = 9.55kV<11kV。
1
1-5
输电电压、输送功率和输送距离这三者之间具体有什么关系？ 答：对应一定的输送功率和输送距离，有一最合理的输电电压。一般说来，当输送功率
(b)对于 100km 的双回输电线
R
r 0.21 100 100 10.5() 2 2
X
x1 0.416 100 100 20.8() 2 2
G0
(c)等值电路
10.5 j20.8
B 2b1 100 5.467 10 4 ( S )
一定时，输电电压越高，可以输送的距离就越远；当输电距离一定时，输送功率越大，所需 的输电电压就越高。
1-6
电力系统中性点有哪些接地方式？各具什么特点？适用于哪些电压等级的系统？ 答： 电力系统中性点的运行方式有直接接地和不接地两类， 其中不接地方式还包含中性
点经消弧线圈接地。 直接接地系统供电可靠性低。系统中一相接地时，形成短路回路，接地相电流大，要求 迅速切除接地相甚至三相，但非故障相的对地电压不升高。中性点直接接地方式适用于 110kV 及以上的系统。 中性点不接地系统供电可靠性高，但对绝缘水平的要求也高。当系统中一相接地时，不 构成短路回路，接地相电流不大，不必切除接地相，但这时非接地相的对地电压升高为相电 压的 3 倍。中性点不接地方式适用于 60kV 及以下系统。对于 3-60kV 网络，若单相接地时 接地点容性电流超过规定数值，中性点应装设消弧线圈。
150km VA＝220kV
电力系统稳态分析复习
电力系统稳态分析复习陈珩编第一章:电力系统的基本概念概念：1、电力系统就是由发电机、变压器、电力线路和负荷按一定方式组成的生产、传输、分配和消费电能的整体.2、电力网由变压器和线路组成。
亦可说：由输电网和配电网组成3、电力系统运行的基本要求有：可靠持续地供电、优良的电能质量和运行的经济性、(环境保护）。
或称：可靠性、优质性和经济性环保性.4、电能质量指标包含：电压(允许偏移±5％U N）、频率（允许偏移±0。
2Hz）和波形（允许畸变率约为5%）。
5、电力系统中一级负荷、二级负荷和三级负荷是依据用户对供电可靠性要求来划分的。
6、系统运行经济性的两个考核指标是煤耗率和网损率.7、电力网络的接线方式可以分成无备用接线和有备用接线.8、电力系统无备用接线方式包括单回路放射式、干线式、链式。
9、有备用电源接线的五种接线方式为：1)两端供电；2）环形；3）双回路放射式；4)双回路干线式；5)双回路链式。
10、线路的额定电压表示的是线电压。
11、平均额定电压约为电网额定电压U N的1。
05倍。
12、电力系统中性点的运行方式分为：（1）大电流接地方式：中性点直接接地，发生单相接地立即切除故障，单相接地时非故障相对地电压不变,一般用于110kV及以上电网。
（2)小接地电流方式:中性点不接地（及中性点经消弧线圈接地），单相接地时仍可运行2小时,非故障相对地电压值由相电压升至线电压，中性点对地电压由零升至相电压。
接地电流等于正常运行时一相对地电容电流的三倍。
当网络接地容性电流超过如下数值时,中性点应装设消弧线圈进行补偿。
3～6kV-—30A；10kV——20A；35~60kV——10A补偿方式：过补偿13、我国电力系统的额定电压等级有:3、6、10、35、110、220、500（kV），目前电力系统的最高电压等级是：交流1000kV，直流±800kV习题：1、对于一级负荷比例较大的电力用户，应采用的电力系统接线方式为( B ）.A 单电源双回路放射式B 双电源供电方式C 单回路放射式接线D 单回路放射式或单电源双回路放射式2、简单的闭式网络可分为两端供电式网络和（A )A。
电力系统稳态分析-(-第3次-)
第3次作业一、单项选择题（本大题共20分，共 10 小题，每小题 2 分）1. 用调速器进行频率的一次调整（）。
A. 只能限制周期较短、幅度较大的负荷变动引起的频率偏移B. 只能限制周期较短、幅度较小的负荷变动引起的频率偏移C. 只能限制周期较长、幅度较大的负荷变动引起的频率偏移D. 只能限制周期较长、幅度较小的负荷变动引起的频率偏移2. 节点电压幅值和角度称为（）。
A. 扰动变量B. 控制变量C. 状态变量D. 电源变量3. 隐极式发电机的有功功率功角关系为（）。
A. [P_2E1BF2CD85B524DA22176EA92B34E430]B.[P_48DE45C9AA659C86BBD2903E37FFE1A0]C. [P_5C0227C8BD48C21F8595797A3D486DDC]D.[P_1F931B71C48C07E575330421F1E194F0]4. 在原网络的两个节点切除一条支路，节点导纳矩阵的阶数（）。
A. 增加一阶B. 减少一阶C. 减少二阶D. 不变5. 按线路长度计算功率的初分布的条件是（）。
A. 网络中所有导线单位长度的电阻相同B. 网络中所有导线单位长度的电抗相同C. 网络中所有导线单位长度的电纳相同D. 网络中所有导线单位长度的阻抗相同6. 运用牛顿-拉夫逊迭代法时应使选择的初值（）。
A. 不等于精确解B. 远大于精确解C. 接近精确解D. 远小于精确解7. 描述一个电力系统的基本参量不包括（）。
A. 总装机容量B. 年发电量C. 额定频率D. 网损率8. 发电机的额定电压（）。
A. 等于线路额定电压B. 比线路额定电压低5%C. 比线路额定电压高5%D. 比线路额定电压高10%9. 导线在杆塔上的布置和导线截面积的大小对线路的电容和电纳（）。
A. 没有影响B. 没有显著的影响C. 有显著的影响D. 有非常显著的影响10. 下列说法不正确的是（）。
A. 所谓一般线路，是指中等及中等以下长度的线路B. 短线路是指长度不超过300km的架空线C. 中长线路是指长度在100~300km之间的架空线路和不超过100km的电缆线路D. 长线路指长度超过300km的架空线路和超过100km的电缆线路二、多项选择题（本大题共18分，共 6 小题，每小题 3 分）1. 双回路的放射式、干线式和链式网络较环式网络的优点包括（）。
电力系统稳态分析第三章习题
第三章一、填空题1、在标么制中，只需选定两个基准，常选的是_________和___________。
2、已知线路末端电压复功率，用功率和阻抗表示的电压降落纵分量的表达式为____________横分量的表达式为______________。
3、标幺值计算方法中，线电压的标幺值与相电压的标幺值_________，线电压是相电压的______倍。
4、理想超高压线路输送电能时，输送的电能大于自然功率时，线路末端电压将_______首端，如果输送1500KM 时，线路电压偏移角度约为________度。
5、空载时末端电压高于始端电压在电缆中尤为突出，因为电缆的电抗常______于架空线，而电纳却比架空线_______。
二、计算题1、简单辐射型电力系统如下图参数，求图示网络始端输入首端功率1S 和电压1U •2、已知末端电压为10.2KV ，阻抗支路∆U=－0.39KV ，δU=2.16KV 。
求始端电压，末端复功率，并画出电压向量图。
3、辐射型网络各段阻抗及负荷如图所示。
已知电源C 的电压为110KV ，求A 点功率分布和B 点母线电压数量值。
B CAS 'B S "BS 20+j40Ω20+j30Ω40+j30MVA10+j8MVA4、如图三相配电线路。
B 点的负荷为3MW (cos ϕ=0.8 感性)，线路末端C 点负荷为1MW (cos ϕ=0.8 感性)，电压10kV 。
AB 间线路长2 km ， BC 间线路长4 km ，线路的参数为：00.63/r km =Ω, 00.4/x km =Ω，因短线路忽略容纳, 画出电网的等值电路，求线路AC 的电压损耗，计算线路AB 流过的功率？A8.03∠8.01∠BC5、电力网络如图所示，已知末端c 点电压110 kV ，c 点输出0.70.5c S j MVA =+，b 点输出11 4.8b S j MVA =+，该电力网络等值电路参数如图所示，计算电网始端功率a S 和末端电压a U •？MVA1611 4.8b S j MVA=+0.70.5C S j MVA=+c电力网络图~ 电力网络的等值电路~6、电力网络图如下所示。
电力系统稳态分析复习思考题3-3
第三章：1、阻抗支路和导纳支路的功率损耗计算答：阻抗支路的功率损耗计算公式为R U Q P R U S P Z 22222+==∆、X UQ P X U S Q Z 22222+==∆(注意计算时，电压和功率应为同一点的数值。
近似计算时电压可以取额定电压)。
导纳支路的功率损耗计算公式为2GU P Y =∆、2BU Q Y =∆（注意感性情况下B 为正值，容性情况下B 为负值）。
2、阻抗支路的电压降落计算 答： 电压降落纵分量：U QX PR U +=∆；电压降落横分量：UQRPX U -=δ，(注意计算时，电压和功率应为同一点的数值。
近似计算时电压可以取额定电压)。
U j U U d δ+∆= 。
3、阻抗支路的电压损耗计算答： 电压损耗21U U -。
已知末端参数时22222212U U U U U U ∆≈+∆≈-δ；已知首端参数时11211212U U U U U U ∆≈-∆≈-δ。
4、开式网（辐射形网络）的潮流计算方法 （1）已知首端电压、首端功率时（略） （2）已知末端电压、末端功率时（略） （3）已知首端电压、末端功率时（略）5、网络的化简答：网络化简时，降压变电所用运算负荷功率表示；定出力发电厂用运算电源功率表示。
降压变电所：等值负荷功率=变压器低压侧负荷功率+变压器功率损耗（变压器功率损 耗等于变压器阻抗支路损耗+变压器导纳支路功率损耗）；运算负荷功率=变电站等值负荷功 率+相邻线路电容功率的一般（注意电容功率为负值）。
定出力发电厂：等值电源功率=发电机出力—厂用电功率—升压变压器功率损耗； 运算电源功率=等值电源功率—相邻线路电容功率的一半。
（注意电容功率为负值）6、输电线路首端电压与末端电压之间的关系 答：由于UQXPR U U U +=∆≈-21，所以当0>+QX PR 时，首端电压高于末端电压；当0<+QX PR 时，首端电压低于末端电压；当0=+QX PR 时，首端电压等于末端电压。
(完整版)电力系统稳态分析部分习题答案
第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？1－2见图示电力系统，试求变压器和发电机的额定电压。
110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kV U 2N.T 2=1.1×35=38.5kV U 3N.T 2=1.05×6=6.3kV U 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA , 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。
解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。
根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。
因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。
【精品】电力系统稳态分析习题
第三部分电力系统分析习题集电力系统稳态分析习题1.什么是动力系统,电力系统及电力网?2.试述电力系统的各类接线方式和它们的优缺点。
3.我国电力网有哪几种标准电压等级?4.电力系统中性点直接接地,不接地与经消弧线圈接地方式的适用有何规定?5.电力系统运行的基本要求是什么?6.为什么要规定额定电压等级?系统各元件的额定电压是如何确定的?试标出图中发电机和变压器两侧的额定电压(图中电压是电力线路的额定电压)。
题6图7.电力系统的部分接线如图所示,各级电网的额定电压示于图中。
试求:(1)发电机G和变压器T1,T2,T3高,低压侧绕组的额定电压。
(2)设变压器T1工作于+2.5%抽头,T2工作于主抽头,T3工作于-5%抽头。
试求这些变压器的实际变比。
T1题7图8.有一条长120Km,电压为110KV的双回输电线路,导线型号为LGJ-185,水平排列,相间距离4m,用查表法求线路参数,并绘制等值电路。
9.列出TJ-35,LJ-35,LGJ-70,LGJ-120,LGJ-300,导线每公里的电阻值,(1)用公式计算;(2)用查表法求得。
10.有一条110KV 架空输电线路,导线型号LGJ-150,水平排列,线间距离4m,试求线路参数..1..1x r 和1b 。
(p =322Ωmm /m,导线计算直径d=17mm)11.某110KV 单回线,长度为110Km,导线型号为LGJ-185,三相导线排列方式如图。
试求:(1)环境温度为50C 时的线路阻抗。
(2)线路的电纳和电容充电功率。
2.3m题11图12.110KV 线路,长100Km,使用LGJ —2⨯150双分裂导线水平排列,相间距离4.125mm,分裂间距为25cm 。
试求50C 时的线路阻抗。
(导线外径为17mm)13.试决定一台20MVA 三相三绕组变压器的参数,如果已知三个线圈的容量比为100/100/50，三个线圈的额定电压为121/38.5/10.5KV,21-K P =152.8KW,31-K P =52KW,32-K P =47KW,0P =75KW ，21-K U %=10.5，31-K U %=18，32-K U %=6.5，0I %=4.1。
电力系统分析习题和答案解析
电力系统分析目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析,研究的内容分为两类,一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1—1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的?1—3 我国电网的电压等级有哪些？1—4 标出图1—4电力系统中各元件的额定电压。
1—5 请回答如图1－5所示电力系统中的二个问题:⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵ 当变压器1T 在+2。
5％抽头处工作，2T 在主抽头处工作，3T 在-2。
5%抽头处工作时，求这些变压器的实际变比。
1-6 图1—6中已标明各级电网的电压等级.试标出图中发电机和电动机的额定电压及变压器的额定变比。
1-7 电力系统结线如图1—7所示，电网各级电压示于图中.试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。
⑵设变压器1T 工作于+2。
5％抽头， 2T 工作于主抽头，3T 工作于—5%抽头，求这些变压器的实际变比。
习题1-4图1-8 比较两种接地方式的优缺点，分析其适用范围.1-9 什么叫三相系统中性点位移?它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍?1—10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1—11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1—13 架空线的电压在35kV 以上应该用悬式绝缘子,如采用X —4。
电力系统稳态分析题库
电力系统稳态分析题库电力系统稳态分析思考题第1章1、请说明火力发电的能量转换过程。
2、电力系统中除火电、水电及核电以外的其它发电形式一般称为“新能源”，你能说出几种新能源发电形式？3、火力发电使用的一次能源都有哪些？4、负荷成分主要是什么？5、电力系统包括哪些主要组成部分？分别起哪些作用？6、什么是电力网？什么是动力系统？7、电力系统常用的结线图有几种？8、电力系统生产的特点是什么？9、对电力系统运行的基本要求是什么？10、电能质量的主要指标是什么？11、考核电力系统运行经济性的指标是什么？12、什么是“有备用结线”？什么是“无备用结线”？各有几种形式？13、我国电力系统3kV以上的额定电压等级是什么？14、我国电力系统中性点的运行方式是什么？15、什么是“消弧线圈”？作用原理是什么？16、升压变和降压变的变比有何区别？17、我国三峡电站将装设台水轮发电机组，每台额定容量为MW。
18、什么是线路的经济输送功率和输送距离？19、什么是“黑启动”？20、*什么是“能量管理系统（EMS）”？21、*你对电力市场了解多少？22、*什么是高压直流（HVDC）输电系统？与交流输电相比有哪些优缺点？23、*什么是灵活交流输电系统（FACTS）？第2章1、“数学模型”的含义是什么？2、什么是发电机的“运行极限图（功率圆图）”？3、什么是发电机“进相运行”？4、什么是变压器的铜耗和铁耗？5、为什么说变压器的铜耗是可变损耗？铁耗是不变损耗？6、升压三绕组变压器三个绕组由内到外的排列顺序是：中、低、高；降压三绕组变压器三个绕组由内到外的排列顺序是：低、中、高，为什么？7、采用扩径导线或分裂导线的主要目的是什么？8、220kV和500kV线路上每串绝缘子的片数一般为多少？9、铝线和铜线的电阻率是多少？10、架空输电线为什么要换位？何谓“完全换位”？11、架空输电线路的电抗一般为Ω/km左右。
12、架空输电线路的电纳一般为S/km左右。
电力系统稳态分析习题
第一章 习题1.1 动力系统，电力系统和电力网的基本构成形式如何？1.2 电力系统各个元件（设备）的额度电压是如何确定的？1.3 我国电力系统的中性点运行方式主要有哪些？各有什么特点？1.4 各种中性点方式的适用情况如何？1.5 电能质量的三个主要指标是什么？各有怎样的要求？1.6 如图所示电力系统，标注变压器一次，二次侧和发电机的额定电压。
第二章 习题2.1 有一容量比为90/90/60MV A ，额定电压为220kV/38.5kV/11kV 的三绕组变压器。
工厂给出的数据为：,15.13%,363,178,560)21()13()32()21(=='∆='∆='∆----k k k k U kW P kW P kW P 856.0%,187,4.20%,7.5%00)13()32(==∆==--I kW P U U k k 。
试求折算到220kV 侧的变压器参数R ，X ，G ，B 。
2.2 架空输电线路的电阻，电抗，电纳和电导是怎样计算的？影响电抗参数的主要因数是什么？2.3 已知一138kV 三相线路，有串联阻抗km j z /)78.017.0(Ω+=与并联导纳km S j y /104.56-⨯=，试求其特性阻抗C Z ，传播常数γ，衰减常数α与相位常数β。
2.4 电力系统采用标么值进行计算，有什么好处？基准值如何选取？2.5 系统接线如图所示，参数用标么值表示，且不计线路电阻和导纳，也不计变压器的电阻和导纳。
T1 2*15MV A 110/6.6kV U k %=10.5T2 G 31.5MV A 10.5/121kV U k %=10.5 30MV A 10.5kV X G %=27 L 6kV 1.5kA X L %=8 L 双回 100km 0.4Ω/km（1）取Sn=100MV A ，Un=110kV 为基准（精确计算）；（2）取Sn=100MV A ，Un=Uav （近似计算）作等效电路。
陈衍《电力系统稳态分析》参考答案
第一章 习题1-1什么是动力系统、电力系统和电力网络？答： 由生产、变换、输送、分配、消费电能的发电机、变压器、电力线路和各种用电设备以及测量、保护、控制装置等组成的统一整体，称为电力系统。
电力系统中，由变压器、电力线路等变换、输送、分配电能设备所组成的部分称为电力网络。
电力系统和发电厂动力部分（如火力发电厂的锅炉、汽轮机等，水力发电厂的水库和水轮机，核电厂的反应堆等）的总和称为动力系统。
1-2电能的生产、输送、分配和消费具有什么特点？对电力系统的运行有何基本要求？答：电能的生产、输送、分配和消费具有以下特点：（1）电能与国民经济各个部门之间的关系密切；（2）电能不能大量储存；（3）生产、输送、消费电能各环节所组成的统一整体不可分割；（4）电能生产、输送、消费工况的改变十分迅速；（5）对电能质量的要求颇为严格对电力系统运行的基本要求有：（1）保证可靠地持续供电；（2）保证良好的电能质量；（3）保证系统运行的经济性。
1-3在相同的电压等级下，用电设备、发电机、变压器及线路的额定电压是否相同？它们之间具有什么关系？答：相同电压等级下，用电设备、发电机、变压器及线路的额定电压不相同。
相同电压等级下，用电设备的额定电压与线路额定电压相等；发电机的额定电压为线路额定电压的105%；变压器一次侧的额定电压等于用电设备的额定电压（直接与发电机相联的变压器一次侧额定电压等于发电机额定电压），变压器二次侧电压较线路额定电压高10%（漏抗很小的、二次侧直接与用电设备相联和电压特别高的变压器，二次侧额定电压较线路额定电压高5%）。
1-4 若将升压变压器和降压变压器互换使用，对系统的运行电压有何影响？答：互换使用可能会人为降低系统的运行电压。
例如，对于图示系统，两级电网的额定电压为110kV 和10kV 。
此时应使用降压变压器，额定电压为110/11kV 。
假设母线A 的电压为110kV ，若不计变压器内部电压损耗时，可得母线B 的电压为110×（11/110）=11kV 。
电力系统稳态分析 第3章
Zc
z1 y1
r1 0, g1 0
传播系数
波 阻 抗
L1 Zc C1
传播系数
z1 y1
j L1C1 j
功率每行进1km，电 压相位滞后的角度。
无损耗线路：
线路传输中没有有功损耗，这是因为超高压线路的电阻和电导可略去不计。
自然功率（波阻抗负荷）：
IV. 基本级：将参数和变量归算至同一个电压级。一般取网络中最
高电压级为基本级。
2012/11/20 电力系统稳态分析 第3次课 14
2.5 电力网络的数学模型
有名值、标幺值、基准值的关系：标么值＝ • 标幺制的优点
有名值
同单位的基准值
• 线电压和相电压的标幺值数值相等，三相功率和单相功率的标幺值 数值相等。
242:525
500:121
110:38.5
– 方法2： 将未经归算的各元件阻抗、导纳以及网络中各点电压、 电流的有名值除以由基本级归算到这些量所在电压级的阻抗、导 纳、电压和电流的基准值。
110/38.5、500/121。
2012/11/20 电力系统稳态分析 第3次课
18
2.5 电力网络的数学模型
• 标幺值的电压级归算
T-3 220KV 500KV T-2 110KV T-1
242:525
500:121
110:38.5
– 方法1： 将网络各元件阻抗、导纳以及网络中各点电压、电流的 有名值都归算到基本级，然后除以与基本级相对应的阻抗、导纳 、电压和电流的基准值。 变
教材中的一些问题
• 第48页，公式(2-46)、（2-47）之间电压、电流的表达式有问题；
• 第48页，线路传播系数的符号有问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章
一、填空题
1、在标么制中，只需选定两个基准，常选的是_________和___________。
2、已知线路末端电压复功率，用功率和阻抗表示的电压降落纵分量的表达式为____________
横分量的表达式为______________。
3、标幺值计算方法中，线电压的标幺值与相电压的标幺值_________，线电压是相电压的
______倍。
4、理想超高压线路输送电能时，输送的电能大于自然功率时，线路末端电压将_______首端，
如果输送1500KM 时，线路电压偏移角度约为________度。
5、空载时末端电压高于始端电压在电缆中尤为突出，因为电缆的电抗常______于架空线，而
电纳却比架空线_______。
二、计算题
1、简单辐射型电力系统如下图参数，求图示网络始端输入首端功率1S 和电压1U •
2、已知末端电压为10.2KV ，阻抗支路∆U=－0.39KV ，δU=2.16KV 。
求始端电压，末端复功率，并画出电压向量图。
3、辐射型网络各段阻抗及负荷如图所示。
已知电源C 的电压为110KV ，求A 点功率分布和B 点母线电压数量值。
B C
A
S '
B S "
B
S 20+j40Ω
20+j30Ω
40+j30MVA
10+j8MVA
4、如图三相配电线路。
B 点的负荷为3MW (cos ϕ=0.8 感性)，线路末端C 点负荷为1MW (cos ϕ=0.8 感
性)，电压10kV 。
AB 间线路长2 km ， BC 间线路长4 km ，线路的参数为：
00.63/r km =Ω, 00.4/x km =Ω，因短线路忽略容纳, 画出电网的等值电路，求线路AC 的电压损耗，计算线路AB 流过的功率？
A
8
.03∠8.01∠
B
C
5、电力网络如图所示，已知末端c 点电压110 kV ，c 点输出0.70.5c S j MVA =+，b 点输出11 4.8b S j MVA =+，该电力网络等值电路参数如图所示，计算电网始端功率a S 和末端电压a U •
？
MVA
1611 4.8b S j MVA
=+0.70.5C S j MVA
=+c
电力网络图
~ 电力网络的等值电路
~
6、电力网络图如下所示。
计算网络参数，可得出电力网络的等值电路如下图，如已知末端输出给负荷
已知末端功率MVA j S 25.1115~
3+=，末端电压36 kV ，试计算变压器等效电压3U ，并求电网首端功率1S 和
电压1U •
？
20MVA 110/38.5 kV LGJ —120
80 km
电力网络图
~~ 电力网络的等值电路
~
~~
~。
