国际电机振动标准表

合集下载

电机振动标准表

电机振动标准表
注：（1）Ⅰ类为小型电机（小于15kW 的电动机等）；Ⅱ类为中型机器（15kW~75kW 的电动机等）；Ⅲ类为大型原动机（硬基础）；Ⅳ类为大型原动机（弹性基础）。

（2）A、B、C、D 为振动级别。

A 级好，B 级满意，C 级不满意，D 级不允许。

测量速度RMS 值应在轴承壳的三个正交方向上。

表中所推荐的“N”级的界限值适用于一般电机。

当要求机器的等级比表中列出的等级还要高时，可将“S“级的界限值用1.6 或1.6 的倍数除之，即成为该机器的等级界限值。

本标准给出了不同质量级别、不同转速和不同轴高电机的推荐振动极限。

电机振动标准

电动机振动标准1毫米= 1000微米（微米）= 100线电机振动根据速度分类。

通常，电动机振动在1500转时不超过5根线，在1500至1000转时不超过8.25线，对于750至1000转不超过10根线，而在750转以下则不超过12.5根线。

3000 rpm旋转机的振动小于5条线，0.05 mm = 50μM1500 rpm旋转机的振动不超过8.5线，0.085 mm = 85μM1000 rpm旋转机的振动不超过10条导线，0.100 mm = 100μM750 RPM旋转机的振动不超过12线。

0.12毫米= 120μM振幅（毫米）转速（R / min）极佳且合格速度≤1000 0.05 0.07 0.101000 <速度≤2000 0.04 0.06 0.082000 <速度≤3000 0.03 0.04 0.05转速＞3000 0.02 0.03 0.04ISO 2372振动强度和振动速度vnms（mm / s）0.28 0.45适用于I II III IV AA aa 0.71 B 1.12 1.8 2.8 4.5 7.1 11.2 18 2845 BCBCBDCDD注意：（1）I型是小型电动机（小于1.5 kW电动机）等）；II类是中型机械（1.5 kW〜75 kW电机等）。

III类是大型原动机（坚硬的基础）；IV级是大型原动机（弹性基础）。

（2）A，B，C和D为振动水平。

A是好，B是满意，C是不满意，D是不允许的。

测量速度的RMS值应在轴承壳的三个正交方向上。

1马力= 75 * 9.80665 n·M / S = 735.49875瓦= 0.73549875千瓦。

表格中建议的极限值“ n”适用于通用电动机。

当要求机器的等级高于表中列出的等级时，“ s”等级的极限值可以除以1.6或1.6倍，从而成为机器的等级极限值。

该标准为不同质量等级，速度和轴高的电动机提供了建议的振动极限。

振动标准

机振动标准－GB10068－2000Gs 10068一 2000表 1 不同轴中心高 H<mm）的振动烈度限值，mm/s（有效值）│振动│ 颊定转速│ 电机在自由悬置状态下侧t │刚性安装│等级│r/mm ├────┬─────┬─────┬───┼─────────────────┤│││56<H<132│ 132<H<225 │ 225<H<400 │ H>400 │ H>400│N│ 600^x3 600│ 1.8│ 2.8│3.5 │ 3.5│ 2.8│R│ 600^-1 800 │ 0.71│ 1.12│1.8 │2.8│ 1.8││> 1 800^-3 600 │ 1.12│ 1.8│2.8 │ 2.8│ 1.8│S│ 600^--1 800 │ 0.45│ 0.71│1.12 ││││> 1 800^-3 600 │ 0.71│ 1.12│1.8 │││注│1如未规定级别，电机应符合N级要求．│2R级电机多用于机床驱动中，S级电机用于对振动要求严格的特殊机械驭动，S级仅适用于轴中心商H提│400 mm的电机。

│3对要求比表1中数值更小的电机，推荐从数系0.45,0.71,1.12,1.8和2.8 mm/s等中选取限值．│4对于轴中心高大于400 mm的电机，两种安装方法均适用，除非另有协议，可由制造厂选择安装方式．│5制造厂和用户应考虑到检侧仪器可能有士10％的侧f允差。

│6一台电机，自身的平衡较好，符合表中的级别．但当安装在现场中受各种因索，如地基不平、被驭动机械的反││作用等的影响，也会显示很大的振动。

另外，由于所驭动的诸单元的固有颇率与电机旋转体少f残余不平衡││橄励孩率极为接近也会引起振动，在这种情形下，不仅只是对电机，而且对装f里的每一单元都要检验．││7以相同机座带底脚卧式电机的轴中心高作为无底脚电机、上脚式电机或立式电机的轴中心商。

国际上流行的标准振动标准

振动标准国际上流行的标准很多，但是一般较集中在振幅（位移）、速度和加速度上。

其建立的理论依据为美国齿轮制造协会（AGMA）提出的机械（滚动轴承）发生振动时的预防损伤曲线。

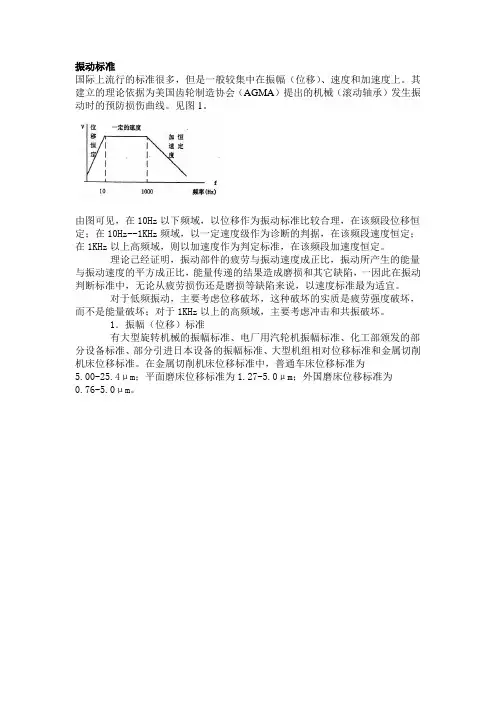

见图1。

由图可见，在10Hz以下频域，以位移作为振动标准比较合理，在该频段位移恒定；在10Hz--1KHz频域，以一定速度级作为诊断的判据，在该频段速度恒定；在1KHz以上高频域，则以加速度作为判定标准，在该频段加速度恒定。

理论己经证明，振动部件的疲劳与振动速度成正比，振动所产生的能量与振动速度的平方成正比，能量传递的结果造成磨损和其它缺陷，一因此在振动判断标准中，无论从疲劳损伤还是磨损等缺陷来说，以速度标准最为适宜。

对于低频振动，主要考虑位移破坏，这种破坏的实质是疲劳强度破坏，而不是能量破坏；对于1KHz以上的高频域，主要考虑冲击和共振破坏。

1．振幅（位移）标准有大型旋转机械的振幅标准、电厂用汽轮机振幅标准、化工部颁发的部分设备标准、部分引进日本设备的振幅标准、大型机组相对位移标准和金属切削机床位移标准。

在金属切削机床位移标准中，普通车床位移标准为5.00-25.4μm；平面磨床位移标准为1.27-5.0μm；外国磨床位移标准为0.76-5.0μm。

2．速度标准有国际标准ISO2372和3945(见图2)、电机振动速度标准ISO2373、轴承的振动速度判据。

3．加速度标准有日本的一般标准齿轮箱诊断标准、滚动轴承的加速度标准、滚动轴承与齿轮箱的“示值”绝对判斯标准。

4．利用冲击系数作判据，判断旋转机械设备轴承的故障类型。

冲击系数是振动峰值与平均值的比值，只有加速度测试值反映峰值，因而冲击系数法只适用于用加速度作为测量参数时。

一般用加速度的高频值和低频值的比较来近似的判断。

判据标准如图3所示：振动参量的选取2008-12-16 16:15:26 来源: 作者: 【大中小】浏览:1198次评论:0条描述振动和描述一般运动一样，有加速度、速度、一位移三个参量。

电机振动标准

在非旋转部件上测量和评价机器的机械振动第1部分：总则
评价区域：
区域A：新交付使用的机器的振动通常属于该区域。区域B：通常认为振动值在该区域的机器可不受限制
的长期运行。区域C：通常认为振动值在该区域的机器不适宜于长
期持续运行。一般来说，该机器可在这种状态下运行有限时间，直到有采取补救措施的合适时机为止。区域D：振动值在这一区域中通常被认为振动剧烈，足以引起机器损坏。
GB/T 6075.5-200* idt ISO 10816-5:2000 在非旋转部件上测量和评价机器的机械振动第5部分：水力发电厂和泵站机组
GB/T 6075.6-200* idt ISO 10816-6:1995 在非旋转部件上测量和评价机器的机械振动第6部分：功率大于100kW的往复式机器
在大多数情况下振动速度足以表示机器在工作转速较宽范围内振动的烈度。但只使用单一速度值，不考虑频率，会导致不可接受的大的振动位移值。特别低速运转的机器，基频占主导时更是如此。同样，恒定速度准则对高速运行的机器，或由机器组件产生的高频振动，会导致不可接受的加速度。因此，以速度为基础的验收准则将采用下图6的通用形式。
如果已知单一频率分量的振动速度，那么峰峰位移值可以计算： V=ωS，A= ωV =ω2S， Si=450Vi/fi Si-峰峰位移值，μm Si-频率为fi的分量的振动速度均方根，mm/s Si-频率，Hz。
在非旋转部件上测量和评价机器的机械振动第2部分： 50MW以上，额定转速1500r/min~3600r/min陆地安装的汽轮机和发电机
评价的区域边界
在非旋转部件上测量和评价机器的机械振动第3部分：额定功率大于15kW额定转速在120r/min~15000r/min之间的在现场测量的工业机器

电动机震动标准值

电动机震动标准值(总1页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
电机振动判定标准值
3000转的0.5mm 1500/0.8mm 1000以下的1.0mm
电动机运行时,在每个轴承测得的振动,不应超过下列数值:
额定转速 r/min 3000 1500 1000 750及以下
振动值(双振幅) mm 0.05 0.085 0.10 0.12
电动机在运行中窜动不应超过2～4mm。

1969年国际电工委员会(IEC)推荐了汽轮发电机组的振动标准，如表1所示（峰－峰值，μm）。

原水电部规定的评定汽轮发电机组等级与IEC标准基本相符，如表2所示（峰－峰值）。

表1 IEC振动标准
转速（r/min）1000 1500 1800 3000 3600 6000 12000
在轴承上测量 75 50 42 25 21 12 6
在轴上测量 150 100 84 50 42 25 12
表2 振动标准
转速（r/min）优良合格
1500 30 50 70
3000 20 30 50
2。

电机振动值国标标准

电机振动值国标标准电机振动值是指电机在运行过程中产生的振动幅度。

振动是电机运行中普遍存在的现象，而振动的大小对电机的运行和寿命有着重要的影响。

因此，制定电机振动值国标标准是为了保证电机运行的质量和稳定性，同时也是为了提高电机的可靠性和使用寿命。

电机振动值国标标准主要以国际电工委员会（IEC）和国际机械工程师学会（IME）制定的相关标准为基础。

这些标准根据电机的类型和运行条件，分别制定了不同的振动值限制。

首先，对于交流电机，IEC 60034-14标准规定了电机的振动值限制。

该标准将电机分为四个运行级别，分别是A、B、C和D级。

其中，A级表示最低的振动水平，D级表示最高的振动水平。

不同级别的电机，在不同的工业应用中有不同的振动值限制。

这个标准主要通过测量电机在运行过程中产生的振动的速度、加速度和位移等数据，来评估电机的振动水平。

对于小型电机，IEC 60034-14标准规定了振动速度的限制。

根据电机的额定功率和转速，标准规定了不同等级的振动速度限值。

例如，对于额定功率低于7.5千瓦的交流电机，其振动速度标准限值为1.5毫米/秒。

而对于额定功率大于375千瓦的交流电机，其振动速度标准限值为4毫米/秒。

除了振动速度，IEC 60034-14标准还规定了对于交流电机的振动加速度和位移的限制。

这些参数是通过对电机振动信号进行精确的测量和分析得到的，可以更全面地评估电机的振动水平。

例如，对于额定功率低于7.5千瓦的交流电机，其振动加速度标准限值为0.6米/秒²，而振动位移标准限值为5微米。

对于直流电机，标准制定的相对较少。

目前，IEC 60034-14标准主要适用于交流电机，而对于直流电机的振动值限制则相对较少。

这是因为直流电机的振动水平一般较低，且很少出现振动异常的情况。

因此，对于直流电机的振动值限制，通常采用交流电机标准的要求作为参考。

总结起来，电机振动值国标标准主要通过测量和评估电机在运行过程中产生的振动信号，来确定振动水平的限制。

三相电机振动值标准

三相电机振动值标准通常是根据国际标准IEC 60034-1和国家标准GB/T 18756.1-2002《旋转电机振动试验方法》来制定的。

根据IEC 60034-1标准，三相电机振动值的评价标准分为A、B、C、D四个等级。

具体标准如下：
A级：振动速度不超过1000μm/s，振幅不超过0.08mm。

B级：振动速度不超过1000μm/s，振幅不超过0.12mm。

C级：振动速度不超过500μm/s，振幅不超过0.16mm。

D级：振动速度不超过500μm/s，振幅不超过0.20mm。

根据GB/T 18756.1-2002标准，三相电机振动值的评价标准分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级。

具体标准如下：
Ⅰ级：振动速度不超过2000μm/s，振幅不超过0.08mm。

Ⅱ级：振动速度不超过2000μm/s，振幅不超过0.12mm。

Ⅲ级：振动速度不超过1500μm/s，振幅不超过0.16mm。

Ⅳ级：振动速度不超过1500μm/s，振幅不超过0.20mm。

需要注意的是，不同的电机类型、功率和转速等参数会影响振动值的大小，因此在实际应用中需要根据具体情况进行评估和控制。

给水泵电机振动标准

给水泵电机振动标准
按照国际标准ISO10816规定，水泵电机的振动值标准如下：
1. 速度级别：对于水泵电机的速度，一般分为以下几个级别：3000 r/min, 1500 r/min, 1000 r/min, 750 r/min, 600 r/min, 500 r/min。

2. 振动等级：根据水泵电机的功率和转速大小，分为不同的振动等级。

一般来说，分为以下几个等级：A级、B级、C级、D级、E级。

振动等级与振动值：
- A级：水平振动速度5mm/s；垂直振动速度2.5mm/s
- B级：水平振动速度10mm/s；垂直振动速度5mm/s
- C级：水平振动速度16mm/s；垂直振动速度8mm/s
- D级：水平振动速度25mm/s；垂直振动速度12.5mm/s
- E级：水平振动速度40mm/s；垂直振动速度20mm/s
需要注意的是，具体应用中，所需的振动值标准可能会因设备、制造商等因素而有所不同。

因此，生产或维护人员应了解设备的相关要求，并选择相应的振动值标准使用。

总之，振动是水泵电机正常运行的一个重要指标，通过了解振动值标准可以为生产和维护人员提供指导，保障设备的正常运行。

电机振动标准

如果已知单一频率分量的振动速度，那么峰峰位移值可以计算： V=ωS，A= ωV =ω2S， Si=450Vi/fi Si-峰峰位移值，μm Si-频率为fi的分量的振动速度均方根，mm/s Si-频率，Hz。
在非旋转部件上测量和评价机器的机械振动第2部分： 50MW以上，额定转速1500r/min~3600r/min陆地安装的汽轮机和发电机
振动标准学习
振动标准-1
GB/T 6075.1-1999 idt ISO 10816-1:1995 在非旋转部件上测量和评价机器的机械振动第1部分：总则
GB/T 6075.2-2007 idt ISO 10816-2:2001 在非旋转部件上测量和评价机器的机械振动第2部分：50MW以上，额定转速1500r/min、1800r/min、 3000r/min、3600r/min陆地安装的汽轮机和发电机 Nhomakorabea价的区域边界
在非旋转部件上测量和评价机器的机械振动第3部分：额定功率大于15kW额定转速在120r/min~15000r/min之间的在现场测量的工业机器
机器分类
SUCCESS
THANK YOU
2019/6/13
在非旋转部件上测量和评价机器的机械振动第4部分：不包括航空器类的燃气轮机驱动装置
GB/T 6075.5-200* idt ISO 10816-5:2000 在非旋转部件上测量和评价机器的机械振动第5部分：水力发电厂和泵站机组
GB/T 6075.6-200* idt ISO 10816-6:1995 在非旋转部件上测量和评价机器的机械振动第6部分：功率大于100kW的往复式机器
在非旋转部件上测量和评价机器的机械振动第5部分：水力发电厂和泵站机组

振动标准

近期跨专业点检员，工作中对转动机械振动标准理解偏差，造成处理缺陷延误。

现规定：国家关于电机的振动标准;GB10068-2000是一个电机在自由悬置状态下的标准，也就是电机空载且不连接任何被动机械，这里的空载不是企业里讲的不带载荷，而是电机不连接任何其它被驱动设备。

1、以轴承位移标准：就是振幅了，振动一般分为4个等级，A:0.71μm 、B:1.8μm 、C:4.5μm 、D:11.2μm,D 级为不合格2、带负荷以轴承位移标准：1、附属机械轴承振动标准附属机械轴承振动标准转速振幅（双振幅）（mm ）优等良好合格 n ≤1000 0.05 0.07 0.10 1000＜n ≤2000 0.04 0.06 0.08 2000＜n ≤3000 0.03 0.04 0.05 n ＞3000 0.020.030.043、轴承振动标准轴承振动标准（双振幅，mm ）优良好合格 1500r/min ≤0.03 ≤0.05 ≤0.07 3000r/min ≤0.02 ≤0.025 ≤0.05 ≥5000r/min≤0.01≤0.025≤0.054、ISO 3945振动标准ISO 3945振动标准振动烈度Vf （mm/s ）支撑分类刚性支撑柔性支撑0.45 A （好）A （好）0.71 1.12 1.8 B （满意）B （满意）2.8 4.5 7.1 C （不满意）C （不满意）11.2 18 D （立即停机）D （立即停机）28 45 71振动烈度Vf （mm/s ）与振动位移峰峰值Sp-p （mm ）之间的换算关系 Sp-p ＝2√2 Vf/ω 其中角速度ω＝2лf ，f 为频率。

当f ＝50Hz 时，振动烈度与振动位移对应值见下表：振动烈度与振动位移对应值Vf(mm/s) 0.45 0.71 1.12 1.8 2.8 4.5 7.1 11.2 18.0 28.0 45.0 71.0 Sp-p(um) 4 6.3 10 16 25 40.6 63 100 162 250 406 6305、IEC振动标准（双振幅，um）IEC振动标准转速1000 1500 1800 3000 36000 6000 7200 （r/min）轴承振动75 50 40 25 21 12 6轴振动150 100 80 50 42 24 12。

电机转速与振动标准

电机转速与振动标准
电机转速与振动标准是指电机在工作过程中产生的振动水平与转速之间的关系。

一般来说，电机的转速越高，产生的振动水平也就越高。

因此，根据电机的转速水平，可以制定不同的振动标准。

国际电工委员会（IEC）制定了一系列电机振动标准，其中最
常用的是IEC 60034-14标准。

该标准规定了不同电机转速下
振动的限制值。

以IEC 60034-14标准为例，根据电机的转速范围，将振动分
为以下几个等级：
- Vibration severity level VR: 适用于转速范围在600转/分钟以
下的电机。

- Vibration severity level NR: 适用于转速范围在600到1800转/分钟的电机。

- Vibration severity level HR: 适用于转速范围在1800到3600
转/分钟的电机。

- Vibration severity level SR: 适用于转速范围在3600到6000转/分钟的电机。

根据标准，每个振动等级都有相应的振动速度和振动加速度的
限制值。

通常，振动速度和振动加速度的单位为毫米/秒和米/秒的平方。

电机的振动标准的制定旨在确保电机的正常运行，并减少对周围设备和结构的不良影响。

因此，在进行电机安装和运行时，应该按照相关标准进行振动水平的测量和评估，以确保其符合相应的标准要求。

国家对振动电机的标准

国家对振动电机的标准
关于振动电机的标准通常由国家标准制定机构或行业协会制定。

不同国家可能有不同的标准，因此我将提供一些可能与振动电机有关的国际和美国标准的示例：
1.ISO标准：
•ISO 10816 - Mechanical vibration —Evaluation of machine vibration by measurements on non-rotating
parts
•ISO 7919 - Mechanical vibration of non-reciprocating machines —Measurement on rotating shafts and
evaluation
2.美国ANSI标准：
•ANSI S2.70 - Guide for the Measurement and Evaluation of Human Exposure to Vibration
•ANSI/ASA S2.71 - Methods for the Measurement of Airborne Noise Emitted by Information Technology and
Telecommunications Equipment
这些标准可能涵盖了振动电机的测试、评估、测量方法以及对振动暴露的人体健康影响的评估。

请注意，标准的具体内容可能根据不同的版本和修订而有所不同，因此在具体应用中，建议查阅最新版本的标准文档。

此外，具体的行业、应用领域或国家/地区可能会有自己的特定标
准，因此在寻找相关标准时，最好查阅相关行业协会或国家标准制定机构的文件。
