第三讲岩心钻探工艺模板
岩心钻探工艺
岩心钻探工艺
唇面状态与钻速
唇面状态
唇面状态
0
PPT文档演模板
钻速
钻速
钻压过小
0 时间
钻压适中
时间
钻压对钻速、钻头唇面状态的影响
岩心钻探工艺
PPT文档演模板
岩心钻探工艺
PPT文档演模板
岩心钻探工艺
PPT文档演模板
岩心钻探工艺
过度磨损 • 钻速过快（切入量大） • 钻压过大或转速过低 • 冲洗液流量过小 • 钻头胎体太软
Reference SPE paper 28908.
• Eliminating or reducing fishing operations costing from 10 to 50,000 USD per day
• Improving drilling efficiency: more footage per bit, less trips in and out.
3、提钻回灌（最好养成习惯）
4、提下钻过程中的阻力变化
5、操作要平稳（提下钻速度、钻杆的摆放等） 6、丝扣油、护丝接头、拧卸操作（浮动、自由钳、 上扣扭矩） 7、检查钻杆（丝扣、裂纹、弯曲、磨损、密封）
PPT文档演模板
岩心钻探工艺
取心操作
1、卡簧取心—卡簧尺寸（每次仔细测量、用上回 次岩心试验），卡簧自由内径应比钻头内径小0.3～ 0.5mm（岩心、煤炭规程） 2、采用立轴或动力头实现“提—卡—扭”，严禁 取心钻具的内管受力 3、绳索取心—钻具组装与调试（单动性、卡簧座 间隙、报信机构等）、投放到位、提升速度与阻力 （0.5m/s～2m/s）、钻杆内壁结垢、干孔投放等
Ø N1 +N2基本上都消耗在钻柱-井眼部分，对钻柱 和井壁构成危险
岩心钻探规程

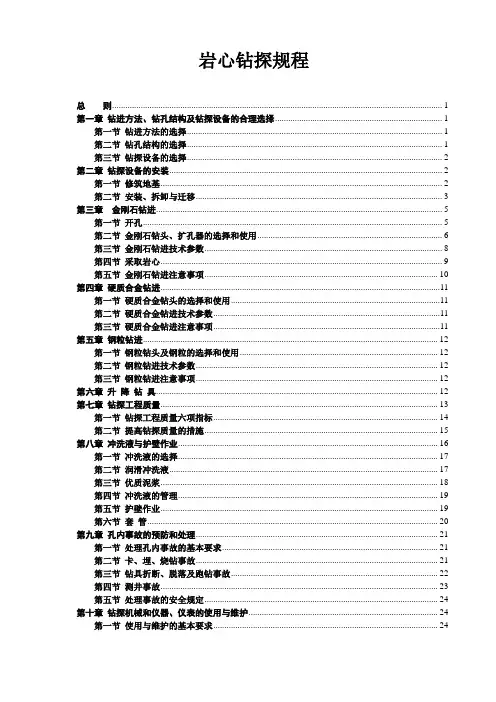

岩心钻探规程总则 (1)第一章钻进方法、钻孔结构及钻探设备的合理选择 (1)第一节钻进方法的选择 (1)第二节钻孔结构的选择 (1)第三节钻探设备的选择 (2)第二章钻探设备的安装 (2)第一节修筑地基 (2)第二节安装、拆卸与迁移 (3)第三章金刚石钻进 (5)第一节开孔 (5)第二节金刚石钻头、扩孔器的选择和使用 (6)第三节金刚石钻进技术参数 (8)第四节采取岩心 (9)第五节金刚石钻进注意事项 (10)第四章硬质合金钻进 (11)第一节硬质合金钻头的选择和使用 (11)第二节硬质合金钻进技术参数 (11)第三节硬质合金钻进注意事项 (11)第五章钢粒钻进 (12)第一节钢粒钻头及钢粒的选择和使用 (12)第二节钢粒钻进技术参数 (12)第三节钢粒钻进注意事项 (12)第六章升降钻具 (12)第七章钻探工程质量 (13)第一节钻探工程质量六项指标 (14)第二节提高钻探质量的措施 (15)第八章冲洗液与护壁作业 (16)第一节冲洗液的选择 (17)第二节润滑冲洗液 (17)第三节优质泥浆 (18)第四节冲洗液的管理 (19)第五节护壁作业 (19)第六节套管 (20)第九章孔内事故的预防和处理 (21)第一节处理孔内事故的基本要求 (21)第二节卡、埋、烧钻事故 (21)第三节钻具折断、脱落及跑钻事故 (22)第四节测井事故 (23)第五节处理事故的安全规定 (24)第十章钻探机械和仪器、仪表的使用与维护 (24)第一节使用与维护的基本要求 (24)第二节钻机 (24)第三节泥浆泵 (25)第四节柴油机 (26)第五节电动机和照明发电机 (26)第六节拧管机 (27)第七节孔内测量仪器和地面监测仪表 (28)第十一章一般安全规定 (28)第一节个人和机场内的安全防护 (28)第二节防风、防洪 (28)第三节防寒、防火 (29)第四节钻进中主要安全守则 (29)第十二章钻探施工管理制度 (29)第一节设计与施工 (29)第二节质量检查、验收 (30)第三节钻孔技术档案 (30)第四节总结、汇报制度 (31)第五节机场管理制度 (32)附录钻探施工技术设计提纲 (33)一、施工矿区岩石的主要物理机械特性及可钻性 (34)二、钻孔及钻探工作量 (34)三、设备选择及施工安排 (34)四、工程质量要求 (34)五、钻探技术设计 (35)六、安全技术措施 (35)岩心钻探规程总则一、本规程主要是对固体矿产岩心钻探的各项生产活动作出的规定，不包括水文地质钻探、工程地质钻探以及油、气钻探等内容。
