非标设备通用技术要求守则
非标设备通用技术要求规范
非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
(完整word版)非标设备通用技术要求文件模板
非标设备通用技术要求文件模板1、关于本文件2、厂家资力3、投标方义务4、对投标商前期技术文件要求5、工艺总体要求6、设备通用技术要求7．备件选型8．安装调试9、验收10、保全准备11．售后服务1、关于本文件1．1 目的为控制厂家及其设备、工装产品的基本准入门槛，采购优良品质的设备，使公司采购的设备以最高的综合效率运行，特编制本文件。
1．2 在厂商资源可选择的前提下，设备供货商及其产品必须满足本标准对供货商的要求，方可参加轿车公司项目的投标。
1．3 本文件也用于轿车公司设备采购技术协议编制参考，除非设备差异性限制，原则按照本文件限定条件执行。
1．4 设备采购必须首先满足本标准1．4．1 在满足：1）工艺条件；2）设备的基本可靠性、安全性、可用性；3）综合成本最低；的基础上进行厂商和产品选择。
1．4．2 所谓的综合成本最低是指：1）一次性采购成本；2）综合保养、维护成本；3）使用人工成本；4）设备品质不良造成的生产间接损失，包括效率损失和产品质量损失；等各类因设备直接或间接产生的成本的总和最低。
1．5 本文件适用于生产直接或间接相关的设备、工装、夹具采购。
1．6 本文件为技术标准，不包含商务标准，商务条件遵守公司现行采购流程。
1．7 本文件相应技术标准将根据设备技术发展，定期进行更新。
2、厂家资力2．1 基本条件2．1．1 投标方应具备国家法定管理部门核准营业的所有相关资格文件。
2．1．2 特种设备，凡国家限定必须取得特定资力证明方能制造的，供货方需取得相关证明。
2．1．3 近3 年内，设备供应商必须具备至少两套（含两套）以上同行业、同类设备制造经历，所制造设备必须正常运行达一年以上。
2．1．4 除国外设备、工装外，国内设备、工装原则上不接受代理投标，投标商和制造商必须是同一法人。
2．1．5 投标商必须具备主体结构的制造能力，不得把设备主体委托第三方制造，中标后委托第三方制造的，将视为废标，并追讨因此而给甲方造成的损失。
非标设备技术规范标准[详]
![非标设备技术规范标准[详]](https://img.taocdn.com/s3/m/509d128b6aec0975f46527d3240c844769eaa0af.png)
非标设备技术规范标准[详]非标设备技术规范一．整机（一）、结构可靠1.结构件各自分工，功能确定；机构稳定可靠，满足使用要求；2.机构定位准确；3.重复精度满足使用要求；4.机架、机座及零部件刚性足够，工作时不致于变形（如气缸座等）；5. 运动无干扰（二）、安全措施1. 设计防止意外事故的防护罩（如皮带、运动机构）；2. 必要时，设计双手操作按钮（如冲床等运动机构）；3. 必要时，设置安全光栅；4. 设置极限位置限位器（机械限位与Sensor限位双保险）；5. 必要时，马达装扭力限制器，防止过载烧毁；6. 必要时Sensor加保护罩。
（三）、安装调试方便1. 精度要求高的较大机架，不便加工的，基座面板采用可调支承（大直径细牙螺柱），降低成本；2. 螺纹联接部位要预留尽较大的安装维修空间；3. 有定位精度要求的零部件，应尽可能延伸到基座面板上，不可直接安装在焊接机架上。
（四）、气（油）管线要求4. 机架及基座面板上要多处预穿留管线孔，减少安装现场开孔的困难；2. 对大流量气动元件，要考虑供气管直径是否足够，并在必要时设置储气罐；3. 需旋转的气管应采用旋转接头；4. 对于长距离，多管路系统，为方便维修，应采用可拔插的对接式接头。
（五）、电气线路要求1. 机架及基座面板上要多处预留马达及Sensor穿线孔，需往复长距离移动部位应采用拖链；2. Sensor座要可调；3. 对于小电流低压电器，为方便维修，可采用对接式接头；4. 必要时，电线应采取防油防爆措施（套金属软管）。
（六）、滑动转动部位的润滑措施1. 导轨等滑动部位，及轴承等转动部位，应设计润滑结构，装注油咀。
2. 必要时，设置防尘结构（如采用带密封盖轴承，装密封圈等）。
（七）、其他要求1. 机器结构满足加工工艺要求，便于制造；2. 结构简明；；3. 符合经济性要求；4. 符合美学原理；5. 符合噪声要求（如同步带传动比齿轮传动噪声低）；6. 符合环保要求（防尘、无污染）二、零部件（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。

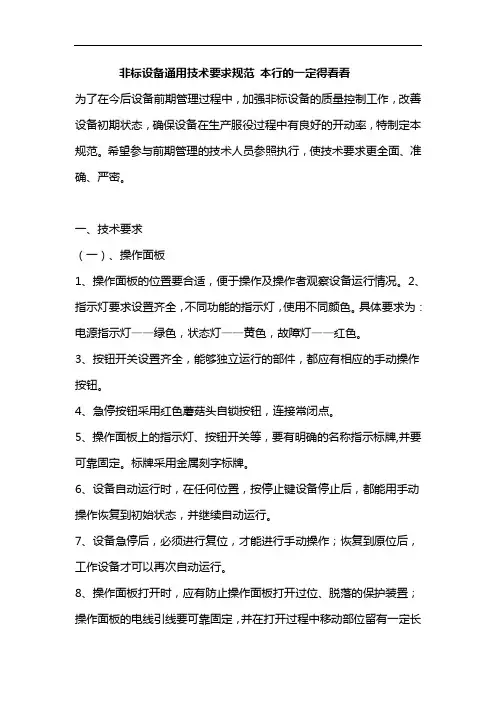

非标设备通用技术要求要求规范方案
非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
非标设备技术要求_电气.docx
非标设备技术要求投标人须知：1．本机械、电气设备技术规格数据表不得被认为是详尽无遗的，无论规定与否，投标人应提供所有业主未提及的必要的元件、器件、附件、配套设备、相应材料及其技术规格数据，以确保设备的适用性、先进性、可靠性、稳定性及安全性。
2．本机械、电气设备技术规格数据表应与投标人须知、合同的通用条款、专用条款、供货清单一览表及技术规范和图纸同时阅读。
3. 投标人所提供设备必须满足技术数据表中所规定要求，如有参数差异，差异参数均应优于数据表所定参数。
4. 对于规定的主要设备的技术数据表，应由投标人填写和确认的，须有投标人给与准确数据，并提供技术规格书（如产品技术样本）支持。
5. 其他未尽事宜均以施工图为准。
非标设备技术要求1 1机械格栅、输送机类4 1.1机械粗格栅51.1.1 技术规格数据51.1.2供货范围（包含但不限于）61.1.3资料提交61.1.4性能要求6 1.2机械细格栅81.2.1技术规格数据81.2.2供货范围（包含但不限于）81.2.3资料提交91.2.4性能要求9 1.3无轴螺旋输送机10 1.3.1技术规格数据101.3.1.1无轴螺旋输送机101.3.1.3倾斜无轴螺旋输送机111.3.2供货范围（包含但不限于）121.3.3资料提交131.3.4性能要求13 2旋流沉砂池设备162.1砂水分离器162.1.1 设备技术规格数据162.1.2供货范围（包含但不限于）172.1.3资料提交182.1.4性能要求182.2罗茨鼓风机202.2.1技术规格数据202.2.2供货范围（包含但不限于）212.2.3资料提交212.2.4性能要求212.2.5测试、检查、验收和寿命232.3旋流沉砂器24 2.3.1机械设备详细技术规定242.3.2供货范围（包含但不限于）252.3.3资料提交252.3.4性能要求26 3吸泥机283.1泵吸式吸泥机283.1.1技术规格数据283.1.2供货范围（包含但不限于）303.1.3资料提交303.1.4性能要求303.2全桥式周边传动吸泥机313.2.1技术规格数据313.2.2供货范围（包含但不限于）333.2.3资料提交333.2.4性能要求334 高效沉淀池设备36 4.1 混合池搅拌机36 4.1.1技术规格数据364.1.2供货范围（包含但不限于）374.1.4性能要求384.2絮凝搅拌器404.2.1技术规格数据404.2.2供货范围（包含但不限于）404.2.3资料提交414.2.4性能要求414.3浓缩刮泥机434.3.2供货范围（包含但不限于）444.3.3资料提交444.3.4性能要求444.3.5波纹斜板及支撑464.3.6集水槽47 1机械格栅、输送机类设备一览表配套电气设备一览表1.1机械粗格栅1.1.1 技术规格数据1.1.2供货范围（包含但不限于）整机供货：包括机架、耙齿、导轮、传动部件、牵引链、紧固件等必要安装附件。
非标设备通用技术要求规范
非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
(完整版)非标设备技术要求规范
非标设备技术规范一．整机（一）、结构可靠1.结构件各自分工，功能确定；机构稳定可靠，满足使用要求；2.机构定位准确；3.重复精度满足使用要求；4.机架、机座及零部件刚性足够，工作时不致于变形（如气缸座等）；5. 运动无干扰（二）、安全措施1. 设计防止意外事故的防护罩（如皮带、运动机构）；2. 必要时，设计双手操作按钮（如冲床等运动机构）；3. 必要时，设置安全光栅；4. 设置极限位置限位器（机械限位与Sensor限位双保险）；5. 必要时，马达装扭力限制器，防止过载烧毁；6. 必要时Sensor加保护罩。
（三）、安装调试方便1. 精度要求高的较大机架，不便加工的，基座面板采用可调支承（大直径细牙螺柱），降低成本；2. 螺纹联接部位要预留尽较大的安装维修空间；3. 有定位精度要求的零部件，应尽可能延伸到基座面板上，不可直接安装在焊接机架上。
（四）、气（油）管线要求4. 机架及基座面板上要多处预穿留管线孔，减少安装现场开孔的困难；2. 对大流量气动元件，要考虑供气管直径是否足够，并在必要时设置储气罐；3. 需旋转的气管应采用旋转接头；4. 对于长距离，多管路系统，为方便维修，应采用可拔插的对接式接头。
（五）、电气线路要求1. 机架及基座面板上要多处预留马达及Sensor穿线孔，需往复长距离移动部位应采用拖链；2. Sensor座要可调；3. 对于小电流低压电器，为方便维修，可采用对接式接头；4. 必要时，电线应采取防油防爆措施（套金属软管）。
（六）、滑动转动部位的润滑措施1. 导轨等滑动部位，及轴承等转动部位，应设计润滑结构，装注油咀。
2. 必要时，设置防尘结构（如采用带密封盖轴承，装密封圈等）。
（七）、其他要求1. 机器结构满足加工工艺要求，便于制造；2. 结构简明；；3. 符合经济性要求；4. 符合美学原理；5. 符合噪声要求（如同步带传动比齿轮传动噪声低）；6. 符合环保要求（防尘、无污染）二、零部件（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
非标设备通用技术要求规范电气部分
为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
10、备用线应预留10%以上，并标有备用线号。
非标设备通用技术要求规范
非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
非标设备装配调试验收通用技术规范
非标设备装配调试验收通用技术规范为了提高非标设备的装配质量控制，改善设备的装配质量，以确保设备在交付给客户后能良好、可靠地运行，制定了这个通用技术规范。
希望从事非标设备装配和调试的工程技术人员、装配调试和品质检验人员能够执行该规范，使公司非标设备产品的装配调试技术要求更全面、准确、严密。
一、非标设备装配的定义和管理规范装配是根据技术要求将零件或部件进行配合和连接，使之成为半成品或成品的过程。
非标设备的装配是非标设备制造过程中的最后一个环节，它包括装配、调整、检验和试验等工作。
装配过程使零件、套件、组件和部件间获得一定的相互位置关系，因此，装配过程也是一种工艺过程。
为了有效地进行装配工作，通常将非标设备划分为若干能进行独立装配的装配单元，其中零件是组成设备的最小单元，套件是在一个基准零件上，装上一个或若干个零件构成的最小装配单元，组件是在一个基准零件上，装上若干套件及零件而构成的，而部件则是在一个基准零件上，装上若干组件、套件和零件而构成的，部件的特征是在机器中能完成一定的、完整的功能。
在非标设备中，常见的有传动动力部件、移载传输部件、定位校正部件、设备功能部件、作业安全防护部件等。
二、装配精度与装配尺寸链为了使机器具有正常工作性能，必须保证其装配精度。
机器的装配精度通常包含三个方面的含义：相互位置精度、相对运动精度和相互配合精度。
相互位置精度指产品中相关零部件之间的距离精度和相互位置精度，如平行度、垂直度和同轴度等；相对运动精度指产品中有相对运动的零部件之间在运动方向和相对运动速度上的精度，如传动精度、回转精度等；相互配合精度指配合表面间的配合质量和接触质量。
装配尺寸链是在机器的装配关系中，由相关零件的尺寸或相互位置关系所组成的一个封闭的尺寸系统，称为装配尺寸链。
装配尺寸链包括直线尺寸链、角度尺寸链和平面尺寸链。
直线尺寸链由长度尺寸组成，且各环尺寸相互平行；角度尺寸链由角度、平行度、垂直度等组成；平面尺寸链由成角度关系布置的长度尺寸构成。
非标设备设计装配通用技术要求规范-电气
非标设备设计装配通用技术要求规范-电气非标设备设计装配通用技术要求规范电气部分一、技术要求一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件安置位置应预留10%以上位置，体积大或较重的电器应置于控制柜下方。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
所有的接线必须正确使用“Y”型或“O”型端子或针型或“U”型.不允许电线裸露在外面；用手轻拉电线，电线跟端子之间不会掉.10、备用线应预留10%以上，并标有备用线号。
非标设备通用技术要求文件
非标设备通用技术要求文件模板书目:1、关于本文件2、厂家资力3、投标方义务4、对投标商前期技术文件要求5、工艺总体要求6、设备通用技术要求7.备件选型8.安装调试9、验收10、保全打算11.售后服务1、关于本文件1.1目的为限制厂家及其设备、工装产品的基本准入门槛，选购优良品质的设备，使公司选购的设备以最高的综合效率运行，特编制本文件。
1.2在厂商资源可选择的前提下，设备供货商及其产品必需满意本标准对供货商的要求，方可参与轿车公司项目的投标。
1.3本文件也用于轿车公司设备选购技术协议编制参考，除非设备差异性限制，原则依据本文件限定条件执行。
1.4设备选购必需首先满意本标准。
1.4.1在满意：1）工艺条件；2）设备的基本牢靠性、平安性、可用性；3）综合成本最低；的基础上进行厂商和产品选择。
1. 4.2所谓的综合成本最低是指：1）一次性选购成本；2）综合保养、维护成本；3）运用人工成本；4）设备品质不良造成的生产间接损失,包括效率损失和产品质量损失;等各类因设备干脆或间接产生的成本的总和最低。
1.5本文件适用于生产干脆或间接相关的设备、工装、夹具选购。
2.6本文件为技术标准，不包含商务标准，商务条件遵守公司现行选购流程。
3.7本文件相应技术标准将依据设备技术发展，定期进行更新。
2、厂家资力4.1基本条件2∙L1投标方应具备国家法定管理部门核准营业的全部相关资格文件。
2.L2特种设备，凡国家限定必需取得特定资力证明方能制造的，供货方需取得相关证明。
2.1.3近3年内，设备供应商必需具备至少两套（含两套）以上同行业、同类设备制造经验，所制造设备必需正常运行达一年以上。
2. 1.4除国外设备、工装外，国内设备、工装原则上不接受代理投标，投标商和制造商必需是同一法人。
2. 1.5投标商必需具备主体结构的制造实力，不得把设备主体托付第三方制造，中标后托付第三方制造的，将视为废标，并追讨因此而给甲方造成的损失。
非标设备通用技术要求要求规范总结.doc
实用标准文案非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。
3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。
4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。
5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌, 并要可靠固定。
标牌采用金属刻字标牌。
6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。
7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。
8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。
9、操作台箱体结构、元件布置结构应便于维修及部件更换。
10、可移动式操作台必须单独内置或外置软地线。
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座， 2 线， 3 线 220V、5A 以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接 3 根电线。
8、接线端子板要预留10%以上备用端子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理非标设备通用技术要求规范本行的一定得看看
为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。
希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。
一、技术要求
（一）、操作面板
1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。
2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。
具体要求为：
红色。
3
4
5
刻字标牌。
6
续自动运行。
7
行。
8
9
10
11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。
（二）、控制柜
1、控制柜要有标牌，标明设备型号、电气容量等技术参数。
2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。
3、控制柜应装射照明灯。
4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。
5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。
标牌位置不能贴在元件上，应就近合理布置。
6、控制柜元件布置位置应预留10%以上位置。
7、接线端子板的同一端子位置，最多接3根电线。
8、接线端子板要预留10%以上备用端子。
9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。
10、备用线应预留10%以上，并标有备用线号。
11
12
13、控制柜的铁板厚度要保证强度,
1.0---1.2mm。
14、控制柜的颜色为兰色或深灰色。
15
有软件（PLC程序等）互锁。
16
17
18
19
20、超过1KVA的变压器要单独加屏蔽箱，箱体接地。
21、对包含电子系统大功率发热器件的电箱，应有空调或通风散热装置，并考虑防尘措施。
（三）、外围布线
1、????????分立总电箱和机床的连线采用线槽或金属管连接，不得直接使用电缆。
2、????????所有电线连接必须通过端子板，不得有直接对接的接点。
3、????????电缆、蛇皮管等通过箱体处必须使用标准管接头，不得直接进出布线。
4、????????管路内非电缆穿线使用软线，不得小于1平方毫米。
5、????????管路内部穿线必须保留10％以上备用线。
不足1根的至少要保留1根备用线。
6、????????管路端头、接口、线槽转角、端头等位置应适当防护，以免伤线。
7、????????交流线使用红色，直流线使用蓝色或绿色。
PLC输入输出线色应该区分开。
地线使用黑线或专用花皮地线。
8、????????
9、????????
10、??
11、??
12、??
（四）、驱动部分
1、电机应有旋转方向指示。
2
3
4
5、电机接线盒内要单独接地线。
（五）、外部器件
1、行程开关、接近开关、电磁阀等外部元件，安装位置要适当，以便于安装及调整。
2、各器件固定位置要牢固，不易变形。
3、外部器件应有固定的金属标牌，指示器件的名称、编号等，并要求与图纸一致。
4、指示灯、标牌应面向外侧，并置于便于观察位置。
5、外部器件接线口不能露明线。
（六）、PLC部分
1、输入、输出点要预留10%以上。
2、PLC的输入、输出板，应选择接线端子式的板卡。
3、输出带电磁阀的，要求使用外部直流24V继电器隔离。
4、每路电磁阀负载设一个熔断器或单相空开，熔断器设熔断指示灯。
5、盘面配线时，输入输出线色应予以区分。
6、PLC每个I/O槽口附近，贴有I/O地址标记。
7、PLC电源必须单独使用隔离变压器。
（七）、控制电源
1、????????设备应能适应三相380VAC，
2、????????
3、????????
4、????????
5、????????
（八）其它
1、????????5线制方式，要求设备采用工作接零与保护接地分开的配线方式。
2、????????供电线路、动力线路的连接导线用铜线，线芯截面积不小于2.5mm2。
一般控制线路的铜芯连接导线的截面积不小于1.5mm2。
移动设备用的铜芯橡套电缆，截面积不得小于2.5mm2。
3、????????要求防护栏、罩盖等安全装置齐全。
4、????????国内设备，所有项目要求符合国家有关安全的规定要求。
外国进口设备则要求符合国际的安全标准。
5、??????????对欧洲国家定货时，要在合同中明确规定所有接线端必须加套线号。
6、????????依据随机备件费的情况，认真提出重要的随机备件。
7、????????对国内某些资信度小，服务保障没有把握的个人法人公司定货的设备，还应提供其自行开发的系统详细原理图。
板面采用可编程芯片（GAL、PAL、EPROM等）的，还应提供载有程序的芯片备份。
我方可以在合同中规定承担技术保密义务。
8、????????未尽事宜按照家相关标准规范执行。
二、图纸资料
必须提供如下电气图纸资料：
1．设备使用、维修、安装调试说明书要求提供41套用于
2、使用PLC
3、使用PLC3 4
5
6
7
8
线圈在图纸中的页号、坐标位置等。
9、进口设备必须使用中文或英文注释。
10、特殊系统或新增系统中，要求编程或参数输入的，要求随机携带编辑软件和电缆。
三、培训
厂家有义务对维修人员进行必要的培训：
1、????????设备控制原理的培训。
2、????????设备结构的培训。
3、????????特殊控制系统的操作、编程、设置、监控的方法。
4、????????必要的维修保养常识。
四、验收
（一）、预验收工作内容
1、????????按照技术要求，
2、????????
3、????????了解设备控制的设计思想。
（二）、终验收工作内容
1、????????重复预验收1-3
2、????????
3、????????
4、????????
5、????????4个小时以上，设备应稳定，没有原则性故障。
6、????????
7、????????确认随机备件是否提供齐全。
以上验收不合格，则有责任建议采购部门暂缓付款。
????参与设备前期管理的人员，要有高度的责任心，严格把握质量关。
以上规范是一个基本准则，技术人员可以根据具体情况加以掌握，但原则问题必须坚持。
