金属材料抗拉强度与硬度对照表
抗拉强度与硬度对照表
抗拉强度Rm N/mm2维氏硬度HV布氏硬度HB 洛氏硬度HRC 抗拉强度Rm N/mm2维氏硬度HV 布氏硬度HB 洛氏硬度HRC 2508076112535033335.52708580.7111536034236.62859085.2119037035237.73059590.2122038036138.832010095125539037139.833510599.8129040038040.8350110105132041039041.8370115109135042039942.7380120114138543040943.6400125119142044041844.5415130124145545042845.3430135128148546043746.1450140133152047044746.9465145138155548045647480150143159549046648.4490155147163050047549.1510160152166551048549.8530165156170052049450.5545170162174053050451.1560175166177554051351.7575180171181055052352.3595185176184556053253610190181188057054253.6625195185192058055154.1640200190195559056154.7660205195199560057055.2675210199203061058055.7690215204207062058956.3705220209210563059956.8720225214214564060857.374023021921806506185775523522366058.377024022820.367058.878524523321.368059.280025023822.269059.782025524223.170060.1835260247247206185026525224.874061.886527025725.676062.5根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表88027526126.478063.3 90028026627.180064 91528527127.882064.7 93029027628.584065.3 95029528029.286065.9 96530028529.888066.4 9953102953190067 103032030432.292067.5 106033031433.394068 109534032334.4* HRB St12=65St13=55St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。
硬度抗拉强度对照表
抗拉强度≈HV≈HB≈HRC硬度对照表金属材料的硬度是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
金属材料的硬度硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。
它是衡量材料软硬的指标。
按测试方法的不同，硬度分为三种类型。
①划痕硬度。
主要用于比较不同矿物的软硬程度，方法是选一根一端硬一端软的棒，将被测材料沿棒划过，根据出现划痕的位置确定被测材料的软硬。
定性地说，硬物体划出的划痕长，软物体划出的划痕短。
②压入硬度。
主要用于金属材料，方法是用一定的载荷将规定的压头压入被测材料，以材料表面局部塑性变形的大小比较被测材料的软硬。
由于压头、载荷以及载荷持续时间的不同，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。
主要用于金属材料，方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样，并以试样在冲击过程中储存（继而释放）应变能的多少（通过小锤的回跳高度测定）确定材料的硬度。
金属材料最常见到的布氏硬度、洛氏硬度和维氏硬度属于压入硬度，硬度值表示材料表面抵抗另一物体压入时所引起的塑性变形的能力；回跳法（肖氏、里氏）测量硬度，硬度值代表金属弹性变形功能的大小。
布氏硬度Brinell Hardness用直径D的淬火钢球或硬质合金球作压头，以相应的试验力F压入试件表面，经规定的保持时间后，卸除试验力，得到一直径为d 的压痕。
用试验力除以压痕表面积，所得值即为布氏硬度值，符号用HBS或HBW表示。
HBS和HBW的区别是压头的不同。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。
同样的试块，当其它试验条件完全相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。
2003年以后，我国已经等效采用国际标准，取消了钢球压头，全部采用硬质合金球头。
(完整版)硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
抗拉强度与硬度对照表
抗拉强度N/mm2
维氏硬度
布氏硬度
洛氏硬度
抗拉强度N/mm2
维氏硬度
布氏硬度
洛氏硬度
Rm
HV
HB
HRB
Rm
HV
HB
HRB
250
80
76
1125
350
333
35.5
270
85
80.7
1115
360
342
36.6
285
90
85.2
1190
370
352
37.7
305
95
90.2
1220
130
124
1455
450
428
45.3
430
135
128
1485
460
437
46.1
450
140
133
1520
470
447
46.9
465
145
138
1555
480
456
47
480
150
143
1595
490
466
48.4
490
155
147
1630
500
475
49.1
510
160
152
1665
510
485
塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
580
551
54.1
640
200
190
1955
590
561
54.7
660
205
硬度与抗拉强度关系

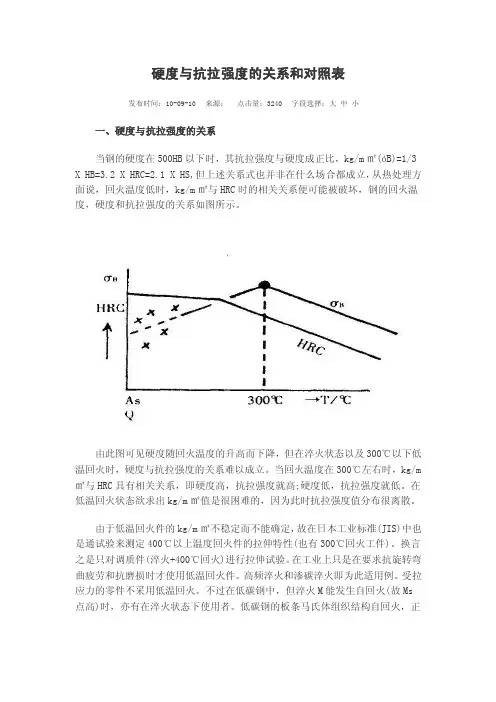

硬度与抗拉强度的关系和对照表发布时间：10-09-10 来源：点击量：3240 字段选择：大中小一、硬度与抗拉强度的关系当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡(óB)=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高;硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准(JIS)中也是通试验来测定400℃以上温度回火件的拉伸特性(也有300℃回火工件)。
换言之是只对调质件(淬火+400℃回火)进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms 点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应(必要时应添加B、Cr、Mn 等金属元素)。
二、硬度与抗拉强度对照表(仅供参考)：B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
抗拉强度与硬度对照表
⑵洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：
5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。
6.洛式硬度的硬度值是一无名数，没有单位。因此习惯称洛式硬度为多少度是不正确的。布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。
7.洛式硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中。布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。
865
270
257
25.6
760
62.5
880
275
261
26.4
780
63.3
900
280
266
27.1
800
64
915
285
271
27.8
820
64.7
930
290
276
28.5
840
65.3
950
295
280
29.2
860
65.9
965
300
285
29.8
880
66.4
抗拉强度与硬度对照表
371
335
105
1290
400
380
350
110
105
1320
410
390
370
115
109
1350
420
399
380
120
114
1385
430
409
400
125
1191420Fra bibliotek440418
415
130
124
1455
450
428
430
135
128
1485
460
437
450
140
133
1520
470
抗拉强度与硬度对照表之相礼和热创作
抗拉强度N/mm2
维氏硬度
布氏硬度
洛氏硬度
抗拉强度N/mm2
维氏硬度
布氏硬度
洛氏硬度
Rm
HV
HB
HRB
Rm
HV
HB
HRB
250
80
76
1125
350
333
270
85
1115
360
342
285
90
1190
370
352
305
95
1220
380
361
320
100
95
1255
550
523
595
185
176
1845
560
532
53
610
190
181
1880
570
542
625
195
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
抗拉强度与硬度对照表
2)HRC,负荷150公斤的测量值;3)HRB,用带1/16寸钢球压头,负荷100公斤的测量值.⑶维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）洛氏硬度中HRA、HRB、HRC的区别洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
但各种材料的换算关系并不一致硬度換算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+122.肖式硬度(HS)=洛式硬度(HRC)+153.勃式硬度(BHN)= 洛克式硬度(HV)4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS<100HB<500HRC<70HV<1300(80~88)HRA, (85~95) HRB, (20~70)HRC 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度
的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m ㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬
度>310HV，
或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查
本表。
抗拉强度≈HV≈HB≈HRC硬度对照表
抗拉强度≈HV≈HB≈HRC硬度对照表硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。
它是衡量材料软硬的指标。
按测试方法的不同，硬度分为三种类型。
①划痕硬度。
主要用于比较不同矿物的软硬程度，方法是选一根一端硬一端软的棒，将被测材料沿棒划过，根据出现划痕的位置确定被测材料的软硬。
定性地说，硬物体划出的划痕长，软物体划出的划痕短。
②压入硬度。
主要用于金属材料，方法是用一定的载荷将规定的压头压入被测材料，以材料表面局部塑性变形的大小比较被测材料的软硬。
由于压头、载荷以及载荷持续时间的不同，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。
主要用于金属材料，方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样，并以试样在冲击过程中储存（继而释放）应变能的多少（通过小锤的回跳高度测定）确定材料的硬度。
金属材料最常见到的布氏硬度、洛氏硬度和维氏硬度属于压入硬度，硬度值表示材料表面抵抗另一物体压入时所引起的塑性变形的能力；回跳法（肖氏、里氏）测量硬度，硬度值代表金属弹性变形功能的大小。
布氏硬度Brinell Hardness用直径D的淬火钢球或硬质合金球作压头，以相应的试验力F压入试件表面，经规定的保持时间后，卸除试验力，得到一直径为d的压痕。
用试验力除以压痕表面积，所得值为布氏硬度值，符用HBS或HBW表示HBS和HBW区别是压头的不同。
HS表示压头为淬硬钢球，于测定布氏硬值在450以下的材料，如钢、灰铸铁和有金属等。
HBW表示压头为硬合金，用于测定布氏硬度值在650以下的材料。
同样的试块，当其它试验条件完全相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。
2003年以后，我国已经等效采用国际标准，取消了钢球压头，全部采用硬质合金球头。
因此HBS停止使用，全部用HBW表示布氏硬度符号。
很多时候布氏硬度仅用HB表示，指的就是HBW。
抗拉强度和硬度对照表图文.
抗拉强度与硬度上海国华公司专营宝钢产品:冷板、热板、镀锌板.电话：021-56789999 宝钢资源抗拉强度与硬度对照表抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRB Rm HV HB HRB 250 80 76 1125 350 333 35.5 270 85 80.7 1115 360 342 36.6 285 90 85.2 1190 370 352 37.7 305 95 90.2 1220 380 361 38.8 320 100 95 1255 390 371 39.8 335 105 99.8 1290 400 380 40.8 350 110 105 1320 410 390 41.8 370 115 109 1350 420 399 42.7 380 120 114 1385 430 409 43.6400 125 119 1420 440 418 44.5 415 130 124 1455 450 428 45.3 430 135 128 1485 460 437 46.1 450 140 133 1520 470 447 46.9 465 145 138 1555 480 456 47 480 150 143 1595 490 466 48.4 490 155 147 1630 500 475 49.1 510 160 152 1665 510 485 49.8 530 165 156 1700 520 494 50.5 545 170 162 1740 530 504 51.1 560 175 166 1775 540 513 51.7 575 180 171 1810 550 523 52.3 595 185 176 1845 560 532 53 610 190 181 1880 570 542 53.6 625 195 185 1920 580 551 54.1640 200 190 1955 590 561 54.7 660 205 195 1995 600 570 55.2 675 210 199 2030 610 580 55.7 690 215 204 2070 620 589 56.3 705 220 209 2105 630 599 56.8 720 225 214 2145 640 608 57.3 740 230 219 2180 650 618 57.8 755 235 223 660 58.3 770 240 228 20.3 670 58.8 785 245 233 21.3 680 59.2 800 250 238 22.2 690 59.7 820 255 242 23.1 700 60.1 835 260 247 24 720 61 850 265 252 24.8 740 61.8 865 270 257 25.6 760 62.5880 275 261 26.4 780 63.3900 280 266 27.1 800 64915 285 271 27.8 820 64.7930 290 276 28.5 840 65.3950 295 280 29.2 860 65.9965 300 285 29.8 880 66.4995 310 295 31 900 671030 320 304 32.2 920 67.51060 330 314 33.3 940 681095 340 323 34.4* HRB St12=65 St13=55 St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。
抗拉强度和硬度对照表图文
抗拉强度与硬度上海国华公司专营宝钢产品:冷板、热板、镀锌板、电话:02１-５678９９9９宝钢资源抗拉强度与硬度对照表抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRB Rm HV HB HRB 250 80 76 1125 350 333 35、5 270 85 80、7 1115 360 342 36、6 285 90 85、2 1190 370 352 37、7 305 95 90、2 1220 380 361 38、8 320 100 95 1255 390 371 39、8 335 105 99、8 1290 400 380 40、8 350 110 105 1320 410 390 41、8 370 115 109 1350 420 399 42、7 380 120 114 1385 430 409 43、6400 125 119 1420 440 418 44、5 415 130 124 1455 450 428 45、3 430 135 128 1485 460 437 46、1 450 140 133 1520 470 447 46、9 465 145 138 1555 480 456 47 480 150 143 1595 490 466 48、4 490 155 147 1630 500 475 49、1 510 160 152 1665 510 485 49、8 530 165 156 1700 520 494 50、5 545 170 162 1740 530 504 51、1 560 175 166 1775 540 513 51、7 575 180 171 1810 550 523 52、3 595 185 176 1845 560 532 53 610 190 181 1880 570 542 53、6 625 195 185 1920 580 551 54、1640 200 190 1955 590 561 54、7 660 205 195 1995 600 570 55、2 675 210 199 2030 610 580 55、7 690 215 204 2070 620 589 56、3 705 220 209 2105 630 599 56、8 720 225 214 2145 640 608 57、3 740 230 219 2180 650 618 57、8 755 235 223 660 58、3 770 240 228 20、3 670 58、8 785 245 233 21、3 680 59、2 800 250 238 22、2 690 59、7 820 255 242 23、1 700 60、1 835 260 247 24 720 61 850 265 252 24、8 740 61、8 865 270 257 25、6 760 62、5880 275 261 26、4 780 63、3900 280 266 27、1 800 64915 285 271 27、8 820 64、7930 290 276 28、5 840 65、3950 295 280 29、2 860 65、9965 300 285 29、8 880 66、4995 310 295 31 900 671030 320 304 32、2 920 67、51060 330 314 33、3 940 681095 340 323 34、4* HRB St12=65 St13=55 St14=50硬度试验就是机械性能试验中最简单易行得一种试验方法。
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M 能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
