钢材抗拉强度与硬度的对照表
(完整版)硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
抗拉强度和硬度对照表
1108
1101
1095
1100
38
333
327
1156
1109
1120
1099
1095
1125
1115
1109
1115
39
338
332
1170
1124
1136
1115
1111
1141
1130
1123
1131
40
342
336
1185
1138
1153
1131
1128
1158
1146
1138
1147
1606
1576
1623
1612
1599
1648
1600
1625
1592
1608
63
478
461
1631
1605
1649
1640
1626
1676
1627
1652
1623
1635
64
485
468
1658
1635
1675
1669
1654
1704
1654
1679
1655
1663
65
493
474
1686
1666
2177
2157
79
620
2224
2201
80
631
2274
2246
序号
洛氏硬度HRC
洛氏硬度HRA
表面洛氏硬度HR15N
表面洛氏硬度HR30N
表面洛氏硬度HR45N
维氏硬度HV
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB= X HRC= X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
抗拉强度与硬度的对照表.

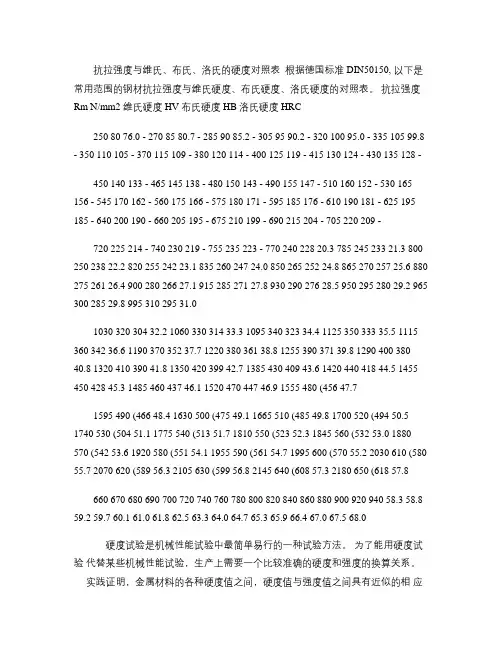

抗拉强度与维氏、布氏、洛氏的硬度对照表根据德国标准DIN50150, 以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
抗拉强度Rm N/mm2 维氏硬度HV 布氏硬度HB 洛氏硬度HRC250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 -450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 - 560 175 166 - 575 180 171 - 595 185 176 - 610 190 181 - 625 195 185 - 640 200 190 - 660 205 195 - 675 210 199 - 690 215 204 - 705 220 209 -720 225 214 - 740 230 219 - 755 235 223 - 770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1 835 260 247 24.0 850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1 915 285 271 27.8 930 290 276 28.5 950 295 280 29.2 965 300 285 29.8 995 310 295 31.01030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1115 360 342 36.6 1190 370 352 37.7 1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1455 450 428 45.3 1485 460 437 46.1 1520 470 447 46.9 1555 480 (456 47.71595 490 (466 48.4 1630 500 (475 49.1 1665 510 (485 49.8 1700 520 (494 50.5 1740 530 (504 51.1 1775 540 (513 51.7 1810 550 (523 52.3 1845 560 (532 53.0 1880 570 (542 53.6 1920 580 (551 54.1 1955 590 (561 54.7 1995 600 (570 55.2 2030 610 (580 55.7 2070 620 (589 56.3 2105 630 (599 56.8 2145 640 (608 57.3 2180 650 (618 57.8660 670 680 690 700 720 740 760 780 800 820 840 860 880 900 920 940 58.3 58.8 59.2 59.7 60.1 61.0 61.8 62.5 63.3 64.0 64.7 65.3 65.9 66.4 67.0 67.5 68.0硬度试验是机械性能试验中最简单易行的一种试验方法。
硬度和抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添
加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
钢材抗拉强度与硬度的对照表
.根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
抗拉强度维氏硬度布氏硬度洛氏硬度HRC HV HB Rm2N/mm - 80 76.0 250- 80.7 270 85- 285 85.2 90- 90.2 95 305- 95.0 100 320335 - 99.8 105105 110 350 -- 109 115 370114 120 - 380400 125 - 119- 415 124 130128 430 - 135- 133 140 450145 - 138 465143 150 480 -490 - 147 155- 510 152 160-530 156 165162 170 545 -175 166 560 -180 - 171 575185 - 176 595190-181610-195185625200-190640205-195660210199675-215204690-220209705--214720225219740230-223755235-77024022820.378524523321.3..22.2 238 250 80023.1 242 820 25524.0 260 247 835 850 265 24.8 252 257 865 25.6 270 275 880 26.4 261 266 900 27.1 280 271 285 915 27.8 930 290 276 28.5 950 29.2 280 295 300 285 965 29.8 31.0 995 310 295 1030 320 304 32.2 330 33.3 1060 31434.4 340 323 109535.5 333 1125 350 360 1115 342 36.6 370 352 1190 37.7 361 380 38.8 12201255 39.8 371 390 1290 400 380 40.8 410 1320 390 41.8420 399 1350 42.7 43.6 409 430 1385 418 1420 440 44.5 1455 428 450 45.3 1485 460 437 46.1 470 1520 447 46.9480 1555 (456) 47.7 4901595(466)48.4500(475)163049.1510(485)49.81665 (494)170052050.5 (504)174053051.1 (513)177554051.7 5501810(523)52.3 1845560(532)53.0 5701880(542)53.6 5801920(551)54.1 (561)195559054.7..55.2 (570) 600 199555.7 2030 610 (580)(589) 620 56.3 207056.8 630 2105 (599)2145 57.3 (608) 64057.8 (618) 650 218058.3 660670 58.859.2 68059.7 690700 60.161.0 720740 61.8760 62.563.3 78064.0 80064.7 82065.3 84065.9 860880 66.4900 67.067.5 92068.0940HB有两种一种是ＨＢＳ（钢球）另一种是ＨＢＷ（硬质合金球））压入式样表面，经规定保持时间后卸除试验力，测F用一定直径的钢球或硬质合金球，以规定的试验力（（钢球）表示，HBSL）。
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m m2（ d B）
= 1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热
处理方面说，回火温度低时，kg/m m与HRC时的相关关系便可能被破坏，钢的
回火温度，硬度和抗拉强度的关系如图所示
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300 C以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300C左右时，kg/m
m与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m m?值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m m?不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400C以上温度回火件的拉伸特性（也有300C回火工件）。
换言之是只对调质件（淬火+400C回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火（故Ms点高）时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度＞1000N/mm，或者维氏硬度＞310HV, 或者布氏硬度＞300HB，或者洛氏硬度＞32HRC，请查本表。
常用钢材抗拉强度与硬度换算对照表
根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
抗拉强度<=1000N/mm2，或者维氏硬度<=310HV，或者布氏硬度<=300HB，或者洛氏硬度<=32HRC抗拉强度RmN/mm2维氏硬度HV布氏硬度HB洛氏硬度HRC250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 - 450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 - 560 175 166 - 575 180 171 - 595 185 176 - 610 190 181 - 625 195 185 - 640 200 190 - 660 205 195 - 675 210 199 - 690 215 204 - 705 220 209 - 720 225 214 - 740 230 219 - 755 235 223 - 770 240 228 20.3 785 245 233 21.3800 250 238 22.2820 255 242 23.1835 260 247 24.0850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.0抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC抗拉强度Rm N/mm2维氏硬度HV布氏硬度HB洛氏硬度HRC103032030432.2 106033031433.3 109534032334.4 112535033335.5 111536034236.6 119037035237.7 122038036138.8 125539037139.8 129040038040.8 132041039041.8 135042039942.7 138543040943.6 142044041844.5 145545042845.3 148546043746.1 152047044746.9 1555480(456)47.7 1595490(466)48.4 1630500(475)49.1 1665510(485)49.8 1700520(494)50.5 1740530(504)51.1 1775540(513)51.71810550(523)52.31845560(532)53.01880570(542)53.61920580(551)54.11955590(561)54.71995600(570)55.22030610(580)55.72070620(589)56.32105630(599)56.82145640(608)57.32180650(618)57.866058.367058.868059.269059.770060.172061.074061.876062.578063.380064.082064.784065.386065.988066.490067.092067.594068.0 硬度试验是机械性能试验中最简单易行的一种试验方法。
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M 能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
材料抗拉强度与硬度对照表
抗拉强度Rm N/mm2维氏硬度HV 布氏硬度HB 洛氏硬度HRC抗拉强度Rm N/mm2维氏硬度HV 布氏硬度HB 洛氏硬度HRC2508076112535033335.52708580.7111536034236.62859085.2119037035237.73059590.2122038036138.832010095125539037139.833510599.8129040038040.8350110105132041039041.8370115109135042039942.7380120114138543040943.6400125119142044041844.5415130124145545042845.3430135128148546043746.1450140133152047044746.9465145138155548045647480150143159549046648.4490155147163050047549.1510160152166551048549.8530165156170052049450.5545170162174053050451.1560175166177554051351.7575180171181055052352.3595185176184556053253610190181188057054253.6625195185192058055154.1640200190195559056154.7660205195199560057055.2675210199203061058055.7690215204207062058956.3705220209210563059956.8720225214214564060857.374023021921806506185775523522366058.377024022820.367058.878524523321.368059.280025023822.269059.782025524223.170060.1835260247247206185026525224.874061.886527025725.676062.5根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表88027526126.478063.3 90028026627.180064 91528527127.882064.7 93029027628.584065.3 95029528029.286065.9 96530028529.888066.4 9953102953190067 103032030432.292067.5 106033031433.394068 109534032334.4* HRB St12=65St13=55St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
HB有两种一种是ＨＢＳ（钢球）另一种是ＨＢＷ（硬质合金球）
用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，
单位为N/mm2(MPa)。
其计算公式为：
式中：F--压入金属试样表面的试验力，N；
D--试验用钢球直径，mm；
d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。
布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。
举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（）试验力作用下，保持30s（秒）测得
的布氏硬度值为120N/ mm2（MPa）。
HBS是布氏硬度的一种,现在已经不在采用,测试标准已经更改,HBS是钢球头,而现在均采用HBW即HB,硬质合金钢球,橡胶邵氏硬度为HA或HD,HA为软橡胶,HD为硬橡胶。
