地质工程专业地质构造读图例题及其分析

构造地质学看图题与答案

1、看图题 (共40道)序号内容图形001Quest: 分析下图各地层间的接触关系 Ans:D2/D1——整合 P1/D2——平行不整合 T1/P1——平行不整合 T2/T1——整合 K1/T2——角度不整合002Quest: 分析下面地形地质图，指出J －K 、O －P 地层的产出状态 Ans:J-K ：水平产状 O-P ：SW003Quest:分析下面地形地质图，指出地层是正常层序还是倒转层序Ans:倒转层序004Quest:下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）Ans:005Quest:下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）Ans:006Quest:根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形）Ans:007Quest:下面剖面图中，两种岩层（1、2层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）？背形转折端发育在哪一侧？Ans:（1）1-大，2-小（2）东侧008Quest:指出下列图中线理的名称类型Ans:A——皱纹B——拉伸009Quest:下图AB为一线性构造，请指出其产状要素名称Ans:010Quest:写出下图褶皱各部分名称Ans:1）转折端2）翼3）核4）轴面5）枢纽6）背斜最高点7）脊8）拐点011Quest:根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。

Ans:012Quest:下图为S形雁列脉，请用箭头标出形成时剪切力偶作用方向Ans:013Quest:分析判断下列两个平面地质图上走向断层的运动学类型？Ans:014Quest:根据断层的伴生构造分析判断下图中断层两盘相对运动方向，并确定断层运动学类型。

（用箭头标出两盘相对运动方向）Ans:015Quest:根据下列图中的伴生构造，判断断层两盘相对运动方向（用箭头标出运动方向），并指出断层运动学类型。

高考地理专题3.4 地质剖面图的判读-解图释含义含解析

地质剖面图的判读[知识点拨]解读信息[典题示例][2017·全国卷Ⅰ]下图示意我国西北某闭合流域的剖面。

该流域气候干旱，年均降水量仅为210毫米，但湖面年蒸发量可达2 000毫米。

湖水浅，盐度饱和，水下已形成较厚盐层。

据此完成(1)～(3)题。

(1)盐湖面积多年稳定，表明该流域的多年平均实际蒸发量( )A．远大于2 000毫米B．约为2 000毫米C．约为210毫米 D．远小于210毫米(2)流域不同部位实际蒸发量差异显著，实际蒸发量最小的是( )A．坡面B．洪积扇C．河谷D．湖盆(3)如果该流域大量种植耐旱植物，可能会导致( )A．湖盆蒸发量增多 B．盐湖面积缩小C．湖水富营养化加重D．湖水盐度增大解题流程[对点练习][2017·天津高考]读图文材料，回答第1题。

冻土是指温度在0 ℃或0 ℃以下，含有冰的土层或岩层，分为季节冻土和多年冻土。

我国科学家考察了全球变暖对青藏高原多年冻土的影响及其产生的后果。

1．据图文信息判断，下列说法符合事实的是( )A．活动层厚度变小，补给河流的水源增加B．活动层厚度变大，春耕播种的时间推迟C．永冻层上界上升，利于喜温植物的生长D．永冻层上界下降，建筑基础稳定性变差【解析】全球变暖，气温升高，活动层厚度增加，永冻层上界下降，排除A、C；温度升高，气温春季回升较快，春耕播种的时间提前，B错误；温度升高，利于喜温植物的生长，D正确。

故答案选D。

答案：D[2017·北京西城区统测]下图为贺兰山及附近自然景观示意图。

读图，回答2～3题。

2．图中( )A．甲地是由风力沉积作用形成B．乙地比丙地的冬季更加温暖C．丙地会出现典型喀斯特地貌D．冲积层1形成晚于冲积层2答案：D3．图示地区( )A．从干旱区向半干旱区过渡B．平原形成过程仅与外力作用有关C．农业靠冰川融水提供水源D．山地植被丰富，发展木材加工业解析贺兰山是200毫米年等降水量线通过的地方，故图示地区为干旱区向半干旱区过渡的地区，A项正确；其平原形成过程与内外力作用有关，B项错误；农业主要靠黄河提供灌溉水源，C项错误；山地植被丰富，云杉林分布广，为保护该地区的生态环境，不适宜发展木材加工业，D项错误。

《构造地质学》地质读图例题(精选)

构造地质学读图题精选1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。

现举暮云岭背斜为例说明之(见附图3)。

暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。

两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。

枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。

总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。

背斜的北西和南东两翼与相邻的向斜连接。

背斜形成于晚二叠世之后，早侏罗之前。

2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。

如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。

断层面倾向NW，倾角20°-30。

上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。

上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。

地层断距约800m。

《构造地质学》地质读图例题

1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。

现举暮云岭背斜为例说明之(见附图3)。

暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。

两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。

枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。

总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。

背斜的北西和南东两翼与相邻的向斜连接。

背斜形成于晚二叠世之后，早侏罗之前。

2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。

如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。

断层面倾向NW，倾角20°-30。

上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。

上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。

地层断距约800m。

断层走向与褶皱轴向一致，基本上为一纵向断层。

2020届高三地理复习考点讲解：地质构造图的判读

2020届高三地理复习考点讲解：地质构造图的判读一、典例引领下图示意某地垂直于构造线(区域性构造在地面上的延伸线，如大的断层线等)方向所作的地质剖面，图中数字为地层编号(⑤为花岗岩)。

读图完成1～2题。

1．图中a、b、c三处( )A．a、c两处地质构造线都呈东南—西北走向B．a处背斜岩层受到水平挤压成山C．b处附近多泉水出露，不宜建设大坝D．c处向斜上覆岩层受外力侵蚀成谷2．⑥可能是( )A．岩浆岩B．变质岩C．沉积岩D．岩浆3．图中地质构造的形成过程中，最早发生的地质作用是( ) A．岩浆侵入B．断层作用C．沉积作用D．褶皱隆起解析：第1题，b处位于断层附近，地下水沿断层溢出形成泉；断层附近岩层不稳，裂隙较多，不宜筑坝，C项正确。

a处地层年代中间新两翼老，为向斜构造；c处地层年代中间老两翼新，为背斜构造，a、c两处地质构造线垂直于图示剖面方向，应呈东北—西南走向，A项错误。

a处是向斜槽部，不易被侵蚀形成山岭，B项错误。

c 处为背斜顶部，因受张力岩石破碎，易被侵蚀成谷，D项错误。

第2题，⑥位于侵入岩和沉积岩接触带，是沉积岩在岩浆侵入过程中受高温高压变质而成的变质岩。

第3题，图示地区的地质作用过程是沉积作用→水平挤压→褶皱隆起→外力侵蚀→岩浆侵入→变质作用→断层发生→外力侵蚀。

答案：4.C 5.B 6.C读我国南方某地区地质构造示意图，回答4～5题。

4．图示地区( )A．①处地质构造是良好的储水构造B．②处适合修建水库C．③处是背斜山D．岩层中可能存在化石5．如果图中①河、②河为同一条河流。

结合其堆积物等图上信息判断( )A．①河段自西向东流B．②河段自东向西流C．该河从图中③山岭东侧绕过D．该河从图中③山岭西侧绕过解析：第4题，图中①河附近岩层是背斜、②河附近岩层是断层、③是向斜成山；图示岩层具有层理构造，属于沉积岩，故可能含有化石。

第5题，图中河流沉积物在①河段中位于南侧，说明河流自东向西流，在②河段中位于北侧，说明河流自西向东流；同时②河段海拔高于①河段，河流总是由高向低流，则河流从图中③山岭东侧绕过。

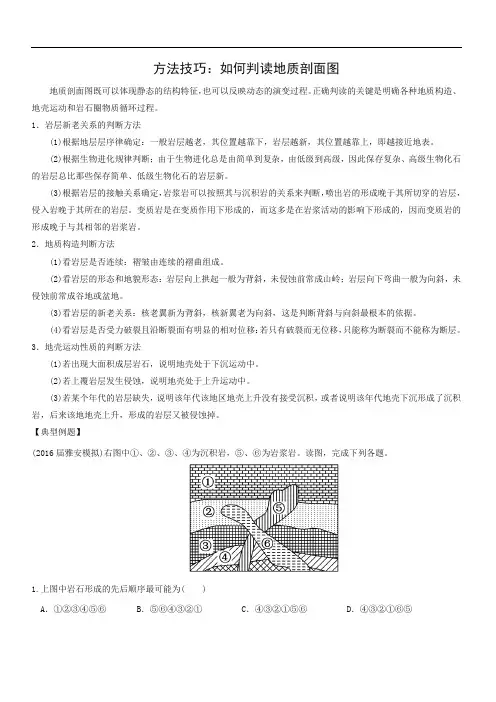

【22】如何判读地质剖面图

方法技巧：如何判读地质剖面图地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

2．地质构造判断方法(1)看岩层是否连续：褶皱由连续的褶曲组成。

(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地。

(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最根本的依据。

(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：若只有破裂而无位移，只能称为断裂而不能称为断层。

3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。

(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。

(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。

【典型例题】(2016届雅安模拟)右图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩。

读图，完成下列各题。

1.上图中岩石形成的先后顺序最可能为( )A．①②③④⑤⑥ B．⑤⑥④③②① C．④③②①⑤⑥ D．④③②①⑥⑤2.若①为石灰岩，则在①与⑤接触部位最可能形成( )A．页岩 B．大理岩 C．花岗岩 D．砂岩思维过程从图表中获取信息答案 1.C 2.B练习：1．下图是某地地质构造示意图，图中( )A．岩层的形成顺序依次为①②③ B．甲地是背斜顶部被侵蚀而形成的谷地C．乙地貌是岩层受张力作用后被侵蚀形成 D．丙地貌的地质构造与泰山相同(2016·邯郸检测)翡翠玉石是矿物在高温、极高压力条件下(岩浆强烈挤压)重新结晶变质形成的。

地理专题练习——地质构造图

地理专题练习——地质构造图一、单项选择题读地质剖面图，完成1—5题 1. 最有可能有泉水出露的位置是： A. ① B. ②C. ③D. ④ 2．图中形成年代最晚的是：A.岩层B.向斜C.背斜读图7，回答23—25题。

3．甲、乙两地都是河流的同一作用形成，乙地最适合发展A ．种植业B ．林业C ．牧业D ．渔业4．正常情况下，丙处地质构造应为A ．断层B ．背斜C ．向斜D ．地垒5．下列结论不可能的是A ．乙地地貌一般分布在河流中下游地区B ．沿河道可找到丰富的地下水C ．河流的走向受到了地质构造的影响D ．乙地地势高于甲地右图为某地质构造示意图，读图回答6—8题：6、图中岩层，最晚形成的是A 、①②B 、②③C 、①⑤D 、④⑥7、如果④是石灰岩，则⑤为A 、花岗岩B 、砂岩C 、大理岩D 、板岩8、岩石①在地表的部分常具有的特征是A 、含有生物化石B 、有较多的气孔C 、有方解石组成D 、有明显的层理读图9，完成9~10题。

9．图中代号所对应的地质构造正确的是A ．①是背斜，④是地垒B ．①是地堑，③是地垒C ．②是断层，④是地堑D ．①是向斜，③是背斜10．若甲、乙两处都有地下水，有关叙述正确的是A ．按埋藏条件，甲处为承压水B ．甲处地下水运动可能由低处向高处渗流C ．乙处的直接补给水源是大气降水D ．水量较稳定、水质较好的是乙处图—2是某处地层未曾倒置的地质剖面图,其中①—④代表所在地层的成岩作用。

回答11—13题。

11、下列关于该地地质事件发生的先后顺序，最正确是AA ．甲乙丙B ．甲丙乙C ．乙丙甲D ．丙乙甲12、侵入丙的岩脉应为何种岩石BA ．沉积岩B ．岩浆岩C ．变质岩D ．资料不足，无法判读。

① ③ 图213、图中⑤处岩石发生了变质，形成的岩石最有可能是BA．石灰岩B．大理岩C．花岗岩D．玄武岩在地质年代较老的褶皱构造地区常出现背斜成谷、向斜成山的“地形倒置”现象。

专题10 地质构造与构造地貌解析版

第二章自然地理环境中的物质运动和能量交换---岩石圈第10专题地质构造与构造地貌（解析卷）【基础自检】1.地质构造的概念地质构造是引起的岩层永久性变形、变位。

2.地质构造的类型结合地质构造示意图，完成下表。

3.研究地质构造的意义结合下图，回答问题。

(1) 背斜是良好的储油、气构造，图中A表示，B表示。

从防水角度考虑，背斜处还适宜修建。

(2) 向斜是良好的储构造，常有“自流井”分布。

如果岩层中含有某种矿层，往往保留在向斜部分的地下。

(3) 铁路、公路、桥梁、水库等工程应回避，以免诱发、滑坡、渗漏等不良后果。

答案：1. 地壳运动2.(1) 背斜老新谷地向斜新老山岭山岭谷地3. (1) 石油天然气隧道(2) 水(3) 断层地震【重难突破】一、地质构造类型与判别褶皱和断层是两大基本的地质构造类型，两者在产生原因、结构特征和形成的主要地貌方面存在明显的区别，具体分析如下：【易错提醒】1.背斜成谷,向斜成岭的地形倒置现象不是普遍规律,一般情况下背斜多为山地,向斜多为谷地。

只有当经过很长时间的外力作用以后,背斜顶部由于受到张力作用岩石破碎,易被风化侵蚀,从而成为谷地;向斜由于槽部受挤压,不易被侵蚀,从而形成山岭。

2.地质构造与地表形态的区别:地质构造是单纯内力作用形成的,而地表形态是内、外力共同作用的结果。

因此,千万不能根据地表形态判断地质构造。

二、地质构造与生产、生活(1) 利用地质构造找水——向斜是良好的储水构造，断层往往是地下水出露成泉的地方。

(2) 利用地质构造找矿——如岩层中含有某种矿产层(煤、铁等)，往往保留在向斜部分的地下，因背斜顶部矿产层易被侵蚀。

背斜是良好的储油、气构造，由于天然气较轻分布于顶部，水最重分布于底部，中间为石油。

(3) 利用地质构造确定工程选址——在断层地带建大型工程易诱发断层活动，产生地震、滑坡、渗漏等不良后果。

修筑铁路、开凿隧道时避开向斜部位，大多选择在背斜或背斜与向斜之间，因为向斜处易积水。

大学工程地质地貌读图题

读图题作业第一题1、图中出露的地层由新到老的顺序是、、、，缺失了、、。

2、图中K为岩层，K与D之间的接触关系是，C与D之间的接触关系是。

3、图中发育有以为核部的褶皱。

4、在刘坪处发育一条断层，如以断盘位移的相对关系为依据，该断层的北西盘为。

参考答案：1、白垩系（K）、石炭系（C）、泥盆系（D）、志留系（S），侏罗系（J）、三叠系（T）、二叠系（P）。

2、水平岩层、角度不整合、整合接触3、石炭系（C）、向斜4、正断层、下降盘。

1、图中出露的地层由新到老的顺序是、、、、，缺失了、。

2、以赵家坡为顶部的岩层属于构造岩层，图中K与T之间的接触关系是，C与T之间的接触关系是。

3、图中发育以为核部的褶皱。

4、图中发育一条断层，如以断盘位移的相对关系为依据，该断层的北东盘为。

参考答案1、白垩系（K）、三叠系（T）、石炭系（C）、泥盆系（D）、志留系（S），侏罗系（J）、二叠系（P）。

2、水平岩层、角度不整合、平行不整合触3、志留系（C）、背斜4、正断层、下降盘。

1、图中出露的地层由新到老的顺序是、、、、、。

2、图中J与P之间是接触关系，王家坡处的地层为构造，图中左侧C、D岩层的倾向和地形坡向的关系为坡。

3、图中发育以为核部的褶皱。

4、在刘家沟处发育一条断层，如以断盘位移的相对关系为依据，该断层的北西盘为。

参考答案1、侏罗系（J）、二叠系（P）、石炭系（C）、泥盆系（D）、志留系（S）、奥陶系（O）。

2、平行不整合触、水平构造、角反向坡3、奥陶系（O）、背斜4、正断层、下降盘。

1、图中出露的地层（以系为单位）由新到老的顺序是、、、、、，缺失的地层是。

2、图中K地层为构造，K与J之间是接触关系，C与S之间是接触关系。

3、图中发育有以为核部的褶皱。

4、图中发育有一条断层，如以断盘位移的相对关系为依据，该断层的北东盘为。

参考答案：1、白垩系（K）、侏罗系（J）、三叠系（T）、二叠系（P）、石炭系（C）、志留系（S），泥盆系（D）。

2020届高三地理复习讲解：地质构造构造图剖面图的判读

2020届高三地理复习讲解：地质构造构造图剖面图的判读一、知识讲解地质构造构造图剖面图的判读1．岩层新老关系的判断方法（1）根据地层层序律确定：沉积岩是受沉积作用而形成的，因而一般规律是岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。

（2）根据生物进化规律判断：由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

（3）根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

（4）根据海底岩石形成和扩张过程判断：如果是海底岩石，则离海岭越近，其形成的地质年代越晚，离海岭越远，其形成的地质年代越早；或者说离海沟越近，其形成的地质年代越早，离海沟越远，其形成的地质年代越晚。

注意进行上述判断时参照的必须是同一个海岭或者海沟。

2．地质构造判断方法（1）看岩层是否连续，褶皱由连续的褶曲组成。

如图3中的乙、丙为由连续的褶曲组成的褶皱。

（2）看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常形成山岭（如图3中乙）；岩层向下弯曲一般为向斜（如图3中丙），未侵蚀前常形成谷地或盆地。

（3）看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。

（4）看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。

若只有破裂而无相对位移，只能称为断裂而不能称为断层。

3．地壳运动性质的判断方法（1）若出现大面积成层岩石，说明地壳处于下沉运动中。

（2）若上覆岩层发生侵蚀，说明地壳处于上升运动中。

（3）若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉了。

方法技巧：如何判读地质剖面图

方法技巧：如何判读地质剖面图地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

1．岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

2．地质构造判断方法(1)看岩层是否连续：褶皱由连续的褶曲组成。

(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地。

(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最根本的依据。

(4)看岩层是否受力破裂且沿断裂面有明显的相对位移：若只有破裂而无位移，只能称为断裂而不能称为断层。

3．地壳运动性质的判断方法(1)若出现大面积成层岩石，说明地壳处于下沉运动中。

(2)若上覆岩层发生侵蚀，说明地壳处于上升运动中。

(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。

【典型例题】(2016届雅安模拟)右图中①、②、③、④为沉积岩，⑤、⑥为岩浆岩。

读图，完成下列各题。

1.上图中岩石形成的先后顺序最可能为( )A．①②③④⑤⑥B．⑤⑥④③②①C．④③②①⑤⑥D．④③②①⑥⑤2.若①为石灰岩，则在①与⑤接触部位最可能形成( )A．页岩B．大理岩C．花岗岩D．砂岩思维过程从图表中获取信息答案 1.C 2.B练习：1．下图是某地地质构造示意图，图中( )A．岩层的形成顺序依次为①②③B．甲地是背斜顶部被侵蚀而形成的谷地C．乙地貌是岩层受张力作用后被侵蚀形成D．丙地貌的地质构造与泰山相同(2016·邯郸检测)翡翠玉石是矿物在高温、极高压力条件下(岩浆强烈挤压)重新结晶变质形成的。

4.4地质构造与地质图的判读

4.4 地质构造与地质构造图的判读一、基础知识地质构造是指地壳中的岩层地壳运动的作用发生变形与变位而遗留下来的形态。

主要是褶皱与断层。

1.什么是褶皱？在地壳运动产生的强大挤压作用下，岩层会发生塑性变形，产生一系列的波状弯曲，叫做褶皱。

2.褶皱的基本单位是褶曲，即褶皱的一个弯曲。

褶曲有两种基本的形态，一种是背斜，一种3.思考分析：背斜成谷、向斜成岭的原因。

背斜顶部因受张力常被侵蚀成谷地向斜槽部受挤压不易被侵蚀反成山岭4.简述断层的形成原因：当地壳运动产生的强大压力和张力，超过了岩石的承受能力时，岩体就会破裂。

岩体发生破裂后，如果两侧的岩体沿断裂面发生明显的位移，就形成了断层。

5.断层与构造地貌：大断层常形成裂谷或陡崖，如东非大裂谷。

断层一侧相对上升的岩块叫地垒，常成为山岭或高地，如庐山、泰山断层一侧相对下降的岩块叫地堑，常成为谷地或低地，如渭河平原、汾河谷地断层线上岩石破碎，易被风化侵蚀成沟谷、泉、湖泊拓展提升一：地质构造的实践运用（找水、找矿、工程建设等）背斜是良好的储油、气构造；且在工程上，利于建隧道。

向斜是良好的储水构造；且在工程上，利于建大坝。

断层处易于找泉水；但大型工程建设应避开断层带。

注意：背斜是良好的储油构造，但背斜并不都储存油；向斜良好的储水构造，但向斜的岩层里不一定都有水。

拓展提升二：了解地质剖面图的判读技巧地质图分为剖面图和平面图，在阅读时要分清是平面图还是剖面图，然后根据以下步骤进行阅读分析-------3看。

1．看图例、比例尺----------通过图例可以了解图示地区出露哪些岩层及其新老关系。

----------看比例尺可以知道缩小的程度。

2．看岩层----判断岩石类型、岩层新老关系、地质构造及发展演变A. 判断岩石类型根据岩石的特征-------沉积岩具有层理构造，可能含有化石，如石灰岩、砂岩、页岩等；变质岩具有片理构造，如大理岩、板岩、石英岩、片麻岩等。

根据岩石成因-----岩浆通道内形成岩浆岩（喷出岩与侵入岩）沉积岩与岩浆的接触面上形成的是变质岩B. 判断岩层新老关系（1）根据地层层序规律确定：沉积岩是受沉积作用形成的，因而一般规律是岩层越老其位置越靠下；岩层越新，其位置越靠上（接近地表）。

地质工程专业地质构造读图经典例题及其分析

第 1 页共 6 页
1、分析构造现象，确定构造形成的大致时间.
2
分析地质图，画出倾斜岩层的产状，说明图中存在的不整合类型及形成时代
3、分析君山地质图
①说明地质图中侏罗系、白垩系地层特征。

②说明图中出露的褶曲类型及形成时代。

③说明图中存在的不整合、类型及形成时代。

4、分析地质图，判定断层性质。

第 2 页共 6 页
5
、分析下图中的断层性质，形成时代并说明判断依据
分析地质图，判断断层性质，不整合类型，断层及不整合的形成时间
第 3 页共 6 页
第 4 页共 6 页
7、分析地质图，并在图上画出P 1顶面产状三要素
王村地区地质图
8综合分析地质图,说明各地质构造的产状及类型.
9读图、作图题
1、标出节理的类型；
2、求铅直、水平断距（m）。

第1题图Array第2题图
10分析题
附图为凤凰山地质图，分析并完成下列要求：
1、分析图内褶皱类型和形成时代；
2、分析断层F1、F2的性质，判断其形成时间。

3、分析经历了几次构造运动。

第 5 页共 6 页
第 6 页共 6 页。

地质图的读图与分析

地质图读图与分析地质图是将沉积岩层、火成岩体、地质构造等的形成时代和相关等各种地质体、地质现象，用一定图例表示在某种比例尺地形图上的一种图件。

是表示地壳表层岩相、岩性、地层年代、地质构造、岩浆活动、矿产分布等的地图的总称。

地质图的编制多以实测资料为基础，有一定的制图规范和标准。

目前所使用的地层分级系统、表示地层年代的色标和符号，以及表示各类岩体的色标和代号，多是国际通用的。

客观需要促使地质图向专门化、部门化方向发展。

种类也越分越细，除普通基础性地质图外，还有第四纪地质图、大地构造图、岩相图、古地理图、水文地质图、工程地质图、矿产分布图等。

目前狭义的地质图多指基础性普通地质图。

不同比例尺地质图，表示地层年代的界、系、统、组、层等的分级是不同的，比例尺愈大表示的层次愈细。

在没有注明岩性的情况下，有时要与区域地层表配合使用，才能查明岩石的具体种类、性质及结构特点。

各种实用性和分析性地质图，虽增加了专门用途所需要的直接性内容，但大多利用区域基础地质图派生编制。

从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。

因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。

一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。

根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。

一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。

由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。

（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层。

微点练19 地质剖面图的判读-解析

微点练11 地质剖面图的判读一、单项选择下图为某地地质剖面示意图。

读图回答下面小题。

1．图中A．甲处的岩层多气孔构造 B．图示区域发生了三次褶皱C．岩浆侵入可能导致乙处岩石变质 D．丙处的溶洞景观由岩浆活动造成2．下列地质作用由早到晚依次发生的是A．褶皱、断层、岩浆侵入、沉积、侵蚀 B．断层、褶皱、侵蚀、沉积、岩浆侵入C．褶皱、断层、侵蚀、沉积、岩浆侵入 D．断层、褶皱、岩浆侵入、沉积、侵蚀1．C 甲处岩石为花岗岩，岩石较为致密，气孔构造为玄武岩等喷出岩特有的；根据图中岩层的分布，图示地区只出现过两次褶皱；岩浆岩侵入与沉积岩交会处形成高温环境，易产生变质岩；溶洞为石灰岩受流水侵蚀作用而成。

据此分析选C。

2．C 根据图示信息，该图最底层岩层错位，错位岩层都为倾斜分布，故褶皱发生在断层之前，上部岩层覆盖住第一次褶皱的岩层，故应该是先侵蚀形成水平面，再沉积，最后岩浆侵入大多数沉积岩。

据此分析选C。

下图为“我国某区域地质剖面图”。

读图，回答3～4题。

3．据图可推断乙形成时的古地理环境是( )A．浩瀚沙漠B．冷湿沼泽 C．温暖浅海 D．长寒苔原4．图中山地在地质构造上属于( )A．背斜成山B．向斜成山 C．块状山地 D．地堑3.C 石灰岩属于海相沉积，是在温暖的浅海环境下形成的。

根据图例，图中乙是石灰岩，形成时的古地理环境是温暖浅海，C对；浩瀚沙漠、冷湿沼泽、长寒苔原环境下，不能沉积形成石灰岩，A、B、D错。

故选C。

4.C 图中山地的岩石与两侧岩层不同，有断层分布，相对两侧岩体上升，在地质构造上属于块状山地，C对；不能体现出背斜、向斜构造，A、B错；地堑是岩层相对两侧下沉，D错。

故选C。

（21年浙江1月）下图为某地地质剖面简图。

完成5—6题。

5.甲处的地质构造是（）A.地堑B.地垒C.背斜D.向斜6.图中最有可能分布变质岩的是（）A.①B.②C.③D.④5.A 甲处两侧断层呈现下降趋势，说明甲地岩块整体下降，为地堑构造。

中国地质大学（武汉）构造地质学考研试题作图必备

中国地质大学（武汉）构造地质学考研试题作图必备四．作图题1.已知岩层产状，勾绘地质界线（注：图中岩层倾角均小于山坡坡角）。

2.已知某岩层产状为SE120°∠45°，某线理产状为NW300°∠45°，求作赤平投影图解。

270360° 180° 90°270360°180°90°岩层产状赤平投影线理产状赤平投影3.示意画出直立倾伏背斜、斜歪倾伏背斜的立体图形。

4.示意画出阶梯状正断层组合、叠瓦式逆断层组合的剖面图形。

5.用剖面图表示出以下不同褶皱的形态A B相似褶皱C 隔槽式褶皱6.用形成三类断层的三种不同应力状态（安德森模式），分析解释不同断层的形成原因。

A 正断层B、逆断层C、平移断层答案：A、正断层：σ1直立，σ2、σ3水平，水平拉伸和铅直上隆是形成正断层的有利条件。

（剖面上看）B、逆断层：σ1和σ2水平，σ3直立。

水平挤压有利于形成逆断层。

（剖面上看）C、平移断层：σ1和σ3水平，σ2直立（平面上看）7.画出图示共扼节理的应力椭圆和应变椭圆（5分）：8指出图示擦线的侧伏方向（5分）：9.下图A层为一煤层，求其产状，并在图中画出可以采煤的区域（10分）10.已知某岩层产状为S180∠45，求作赤平投影图解（5分）11. 下图为一简易的地质图（平面图），画出图切剖面图（10分）12.分析判别下图，指出断层两旁相对运动方向及断层类型（正、逆或平移）答案：左图：断层上盘（图中左上角）上移，下盘（图中断层线右下方）下移，故为逆断层右图：依据断层效应，可以判断该断层为逆断层13.根据小褶皱或劈理分析判断地层层序并恢复背、向斜的转折端（用虚线画出）14.指出A、B图所示为何种类型从属褶皱，并利用从属褶皱确定C图高一级褶皱的转折端（用虚线画出）（计10分）A图为“Z”型，B图为“S”型，C图高一级褶皱为背斜（图略）15.指出A －F 图中应力莫尔圆所代表的应力状态（计12分）A.单轴压应力；B.静水压力；C.三轴压应力；D.双轴压应力；E.平面应力（拉压应力）；F.纯剪应力（等值拉压应力）16. 指出下列图中断层的运动学性质 (5分)。

2020届高三地理复习讲解：地质构造构造图剖面图的判读

2020届高三地理复习讲解：地质构造构造图剖面图的判读一、知识讲解地质构造构造图剖面图的判读1．岩层新老关系的判断方法（1）根据地层层序律确定：沉积岩是受沉积作用而形成的，因而一般规律是岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。

（2）根据生物进化规律判断：由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。

（3）根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。

如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。

变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。

（4）根据海底岩石形成和扩张过程判断：如果是海底岩石，则离海岭越近，其形成的地质年代越晚，离海岭越远，其形成的地质年代越早；或者说离海沟越近，其形成的地质年代越早，离海沟越远，其形成的地质年代越晚。

注意进行上述判断时参照的必须是同一个海岭或者海沟。

2．地质构造判断方法（1）看岩层是否连续，褶皱由连续的褶曲组成。

如图3中的乙、丙为由连续的褶曲组成的褶皱。

（2）看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常形成山岭（如图3中乙）；岩层向下弯曲一般为向斜（如图3中丙），未侵蚀前常形成谷地或盆地。

（3）看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。

（4）看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。

若只有破裂而无相对位移，只能称为断裂而不能称为断层。

3．地壳运动性质的判断方法（1）若出现大面积成层岩石，说明地壳处于下沉运动中。

（2）若上覆岩层发生侵蚀，说明地壳处于上升运动中。

（3）若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉了。

工程地质剖面图及其解答

四、绘制A-A地质剖面图，分析该地区的地质构造历史（共20分）某地区地质平面图（1；10000）（上方为正北）⑤γπ剖面图（考试用）①②③④⑤⑥⑥③⑦⑧⑨⑤③④注：1、假定地形平坦剖面图中的地形线可用水平线代替；2、图中νπ代表燕山晚期花岗斑岩3.图中地层年代①---D1 ②---D2③---D3 ④---C1 ⑤--- C2 ⑥--- C3⑦--- P1 ⑧--- E1 ⑨---Q44.各岩层岩性及图例见第3页。

答案1（正确作出剖面图（10分），如果所作剖面图与平面图地质界线位置不对应则本题不能得分。

）-剖面图21322113213321γπ2 分析该地区地质历史：①从D1至P1地壳下降，接受沉积；（2分）②从P2至K地壳上升，遭受剥蚀；（2分）③P2之后，E1之前形成了一个背斜和一个向斜；（2分）④从P2至K产生了一条正断层；（2分）⑤燕山晚期有一花岗斑岩侵入；（1分）⑥E1局部地壳下降，接受沉积；（1分）五、利用赤平投影进行下述边坡岩体稳定的结构分析（共20分）（1）某边坡岩层产状与边坡产状一致，层理产状为260°∠40°，边坡坡角为50°，作图分析该边坡岩体结构的稳定性。

（10分）答：（正确作出层理和边坡的赤平投影图（8分）所作图不对则本题不能得分），结构面投影弧与坡面投影弧位于同侧，且结构面位于外侧，边坡岩体结构不稳定。

（2分）（2）已知某边坡岩体发育一组结构面，产状为80°∠50°，开挖边坡走向320°，倾向NE，作图分析该边坡岩体的稳定坡角。

（10分）答：（正确作出赤平投影图（8分）所作图不对应则本题不能得分）。

根据赤平投影图求得该边坡岩体的稳定坡角为54度（2分）N o N o（注：考试时，要求按老师发的吴氏网大小作图，否则不予计分）。
