安规之电气间隙和爬电距离汇总
安规爬电距离与电气间隙
安规爬电距离与电气间隙标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]IEC/EN60950 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) 保险丝前 L N 3mm 3mm初级接地零部件 3mm 3mm保险丝本体 3mm 3mm初级次级 5mm 6mmIEC/EN60065 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) (保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级 6mm 6mmIEC/EN60335 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) (保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级(Transformer) 6mm 6mm初级—次级(Except Transformer) 6mm 6mmIEC/EN61558 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) (保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级 6mm安全规格(系列标准)注:1、IEC/EN60065 适用于:家用电子类产品,例如:电视机,录音机,收音机,VCD,DVD,电子琴,复读机......2、IEC/EN61558 适用于:安全变压器及安全隔离变压器,例如:空调内置变压器,按摩椅上的变压器,鱼罐内的变压器等,其实,所有产品均可用此标准,但是,由于此标准要求很严,一般情况下,我们的产品不申请此产品.除非其他标准类没含盖的产品或客人特殊要求.3、IEC/EN60335适应于:家用电器类产品,例如:电池充电器,灯具,微波炉等.电气间隙:两相邻导体或一个导体与相邻带电机壳表面的沿空气测量的最短距离.爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝缘表面测量的最短距离.[size=2]安全距离[/size]包括电气间隙(空间距离),爬电距离(沿面距离)和绝缘穿透距离1、电气间隙:两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离.2、爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离.电气间隙的决定:根据测量的工作电压及绝缘等级,即可决定距离一次侧线路之电气间隙尺寸要求,见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常:一次侧交流部分:保险丝前L—N≥, PE(大地)≥,保险丝装置之后可不做要求,但尽可能保持一定距离以避免发生短路损坏电源.一次侧交流对直流部分≥一次侧直流地对大地≥ (一次侧浮接地对大地)一次侧部分对二次侧部分≥,跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥即可二次侧地对大地≥即可附注:决定是否符合要求前,内部零件应先施于10N力,外壳施以30N力,以减少其距离,使确认为最糟情况下,空间距离仍符合规定.爬电距离的决定:根据工作电压及绝缘等级,查表6可决定其爬电距离但通常:(1)、一次侧交流部分:保险丝前L—N≥, 大地≥,保险丝之后可不做要求,但尽量保持一定距离以避免短路损坏电源.(2)、一次侧交流对直流部分≥(3)、一次侧直流地对地≥如一次侧地对大地(4)、一次侧对二次侧≥,如光耦、Y电容等元器零件脚间距≤要开槽.(5)、二次侧部分之间≥即可(6)、二次侧地对大地≥以上(7)、变压器两级间≥以上3、绝缘穿透距离:应根据工作电压和绝缘应用场合符合下列规定:——对工作电压不超过50V(71V交流峰值或直流值),无厚度要求;——附加绝缘最小厚度应为;——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的,则该加强绝缘的最小厚度应为.如果所提供的绝缘是用在设备保护外壳内,而且在操作人员维护时不会受到磕碰或擦伤,并且属于如下任一种情况,则上述要求不适用于不论其厚度如何的薄层绝缘材料;——对附加绝缘,至少使用两层材料,其中的每一层材料能通过对附加绝缘的抗电强度试验;或者:——由三层材料构成的附加绝缘,其中任意两层材料的组合都能通过附加绝缘的抗电强度试验;或者:——对加强绝缘,至少使用两层材料,其中的每一层材料能通过对加强绝缘的抗电强度试验;或者:——由三层绝缘材料构成的加强绝缘,其中任意两层材料的组合都能通过加强绝缘的抗电强度试验.4、有关于布线工艺注意点:如电容等平贴元件,必须平贴,不用点胶如两导体在施以10N力可使距离缩短,小于安规距离要求时,可点胶固定此零件,保证其电气间隙.有的外壳设备内铺PVC胶片时,应注意保证安规距离(注意加工工艺)零件点胶固定注意不可使PCB板上有胶丝等异物.在加工零件时,应不引起绝缘破坏.5、有关于防燃材料要求:热缩套管 V—1或VTM—2以上;PVC套管 V—1或VTM—2以上铁氟龙套管 V—1或VTM—2以上;塑胶材质如硅胶片,绝缘胶带V—1或VTM—2以上PCB板 94V—1以上6、有关于绝缘等级(1)、工作绝缘:设备正常工作所需的绝缘(2)、基本绝缘:对防电击提供基本保护的绝缘(3)、附加绝缘:除基本绝缘以外另施加的独立绝缘,用以保护在基本绝缘一旦失效时仍能防止电击(4)、双重绝缘:由基本绝缘加上附加绝缘构成的绝缘(5)、加强绝缘:一种单一的绝缘结构,在本标准规定的条件下,其所提供的防电击的保护等级相当于双重绝缘各种绝缘的适用情形如下:A、操作绝缘oprational insulationa、介于两不同电压之零件间b、介于ELV电路(或SELV电路)及接地的导电零件间.B、基本绝缘 basic insulationa、介于具危险电压零件及接地的导电零件之间;b、介于具危险电压及依赖接地的SELV电路之间;c、介于一次侧的电源导体及接地屏蔽物或主电源变压器的铁心之间;d、做为双重绝缘的一部分.C、补充绝缘 supplementary insulationa、一般而言,介于可触及的导体零件及在基本绝缘损坏后有可能带有危险电压的零件之间,如:Ⅰ、介于把手、旋钮,提柄或类似物的外表及其未接地的轴心之间.Ⅱ、介于第二类设备的金属外壳与穿过此外壳的电源线外皮之间.Ⅲ、介于ELV电路及未接地的金属外壳之间.b、做为双重绝缘的一部分D、双重绝缘Double insulation Reinforced insulation一般而言,介于一次侧电路及a、可触及的未接地导电零件之间,或b、浮接(floating)的SELV的电路之间或c、TNV电路之间双重绝缘=基本绝缘+补充绝缘注:ELV线路:特低电压电路在正常工作条件下,在导体之间或任一导体之间的交流峰值不超过或直流值不超过60V的二次电路.SELV电路:安全特低电压电路.作了适当的设计和保护的二次电路,使得在正常条件下或单一故障条件下,任意两个可触及的零部件之间,以及任意的可触及零部件和设备的保护接地端子(仅对I类设备)之间的电压,均不会超过安全值.TNV:通讯网络电压电路在正常工作条件下,携带通信信号的电路.。
安规之电气间距和爬电距离
广州致远电子有限公司
示波器探头
交L
流
电N
网
输 入
PE
变压器
一次 电路
光耦
二次 电路
+Vo
RL -Vo
电源产品
图1 假如开关电源输入只有 L、N 则测试图如下图 2 所示：
示波器探头
交 流L变压器来自电一次网
电路
输N
入
光耦
二次 电路
+Vo
RL -Vo
图2 实例分析
实测 100~240VAC 输入开关电源初次级最大电压波形如下图 3 所示，工作电压峰值为 500V，工作电压有效值为 265V，根据表 2J 可知交流电网电源瞬态电压为 2500V。
爬电距离计算：按照污染等级 2、材料类别Ⅲ可知 265V 有效值电压在表 2N 的 250V 和 320V 之间，而 250V 时基本绝缘为 2.5mm，320V 的基本绝缘为 3.2mm，即 265V 电压基本
绝缘为
即加强绝缘为 5.3mm 海拔对安全距离影响
以上查询的安全间距只适用于海拔 2000m 以下，而对于海拔 2000 以上的情况，安全 距离需要乘以一定系数。标准 GB/T 16935.1 的表 A2 给出了海拔与系数的对应关系，比如 海拔 5000mm 时，最小安全间距需要乘以 1.48 倍。
1、 根据交流电网电压有效值和过电压类别确认交流电网电源瞬态电压（由附录 Z 和表 2J 确定）； 表 2J 交流电网电源瞬态电压
2、 首先确定污染等级，再根据实测两点峰值工作电压 B 和上述确认的交流电网电源瞬 态电压值可确定最小电气间隙为 C1（由表 2K 确定）；
表 2K 一次电路绝缘以及一次电路与二次电路之间绝缘最小电气间隙（海拔 2000m 以 下） 单位为 mm
爬电距离和电器间隙
爬电距离和电器间隙概要:1、爬电距离:两导电部件之间沿绝缘材料表面的最短距离(爬电距离是沿表面计算的，如果是孔的话要绕过去);2、电气间隙:两导电部件之间在空气中的最短距离(空间直线距离)。
黄色路径是爬电距离,蓝色是电气间隙爬电距离和电气间隙:普通灯具交流(50/60HZ)正弦电压的最小距离(GB7000.1—2007表11.1)(普通灯具的爬电距离)工作电压有效值/V 不超过距离/mm 50 150 250 500 750 1000 爬电距离——基本绝缘PTI ?600 0.6 1.4 1.7 3 4 5.5<600 1.2 1.6 2.5 5 8 10 ——附加绝缘PTI ?600 — 3.2 3.6 4.8 6 8 <600 — 3.2 3.6 5 8 9 加强绝缘— 5.5 6.5 9 12 14 电气间隙——基本绝缘 0.2 1.4 1.7 3 4 5.5 ——附加绝缘— 3.2 3.6 4.8 6 8 ——加强绝缘— 5.5 6.5 9 12 14 1)PTI(耐起痕指数)按照IEC60112.IPX1或以上灯具交流(50/60HZ)正弦电压的最小距离(GB7000.1—2007表11.2)(普通灯具的爬电距离和IPX1或更高的灯具)工作电压有效值/V 不超过距离/mm 50 150 250 500 750 1000 爬电距离——基本绝缘PTI ?600 1.5 2 3.2 6.3 10 12.5175?PTI ，600 1.9 2.5 4 8 12.5 16 ——附加绝缘PTI ?600 — 3.2 4 8 12.5 16 加强绝缘— 5.5 6.5 9 12.5 16 电气间隙——基本绝缘 0.8 1.5 3 4 5.5 8 ——附加绝缘— 3.2 3.6 4.8 6 14 ——加强绝缘— 5.5 6.5 9 12 14 1)PTI(耐起痕指数)按照IEC60112.正弦或非正弦脉冲电压的最小值(GB7000.1—2007表11.3)(普通灯具的爬电距离和IPX1或更高的灯具)额定脉冲电压峰值/KV2.0 2.53.04.05.06.0 8.0 10 12 最小电气间隙/mm 1 1.5 2 3 4 5.5 8 11 14额定脉冲电压峰值/KV15 20 25 30 40 50 60 80 100 最小电气间隙/mm 18 25 33 40 60 75 90 130 170 耐起痕指数:指按照规定的方法试验，材料表面能经受住50滴电解液而没有形成漏电痕迹的最高电压值(在绝缘材料商滴氯化铵溶液的同时施加一定的电压值V，在50滴溶液滴完前，电极之间没有出现闪络或击穿现象，此时的电压值V就是耐起痕指数)。

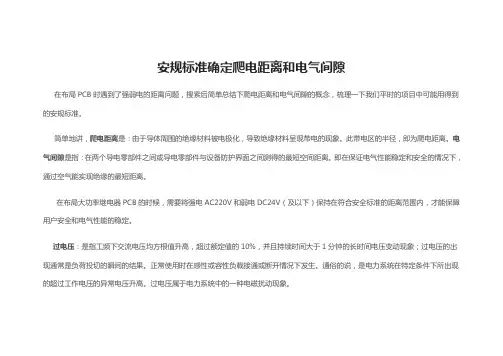

安规标准确定爬电距离和电气间隙
安规标准确定爬电距离和电气间隙在布局PCB时遇到了强弱电的距离问题，搜索后简单总结下爬电距离和电气间隙的概念，梳理一下我们平时的项目中可能用得到的安规标准。
简单地讲，爬电距离是：由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电的现象。
此带电区的半径，即为爬电距离。
电气间隙是指：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。
即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。
在布局大功率继电器PCB的时候，需要将强电AC220V和弱电DC24V（及以下）保持在符合安全标准的距离范围内，才能保障用户安全和电气性能的稳定。
过电压：是指工频下交流电压均方根值升高，超过额定值的10%，并且持续时间大于1分钟的长时间电压变动现象；过电压的出现通常是负荷投切的瞬间的结果。
正常使用时在感性或容性负载接通或断开情况下发生。
通俗的说，是电力系统在特定条件下所出现的超过工作电压的异常电压升高。
过电压属于电力系统中的一种电磁扰动现象。
IEC60335-1:2001 表16-最小电气间隙确定安全电气间隙的基本步骤：1.根据实际的额定电压查表15，比如220V，过电压类别II的情况下额定冲击电压2500V，这个过电压的等级划分有标准的，Ⅱ类指的是：如家用电器、手提工具和类似负荷；2.查表16得出基本绝缘在额定冲击电压2500V情况下最小电气间隙为2.0mm；所以在我们平时接触到的220V家用电器的范畴里，电气间隙至少应保持在2mm以上，注意：电气间隙指的是空气距离。
爬电距离的确定步骤就稍微繁琐一些了：1.确定被考核部位的工作电压；2.确定被考核部位的材料组别（CTI指数）；3.确定被考核部位的污染等级；4.按不同的绝缘，在相应的表中查在该工作电压、材料组别和污染等级下的爬电距离要求。
在基本绝缘的条件下：我们使用的FR4的CTI值一般低于250V。
也就是属于材料组别中的IIIa和IIIb。
电气间隙与爬电距离
电气间隙与爬电距离一、电气间隙和爬电距离1爬电距离：沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。
即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。
此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。
在绝缘材料表面会形成泄漏电流路径。
若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。
绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。
因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。
根据基准电压、污染等级及绝缘材料组别来选择爬电距离。
基准电压值是从供电电网的额定电压值推导出来的。
2电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。
即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。
电气间隙的大小和老化现象无关。
电气间隙能承受很高的过电压，但当过电压值超过某一临界值后，此电压很快就引起电击穿，因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压（脉冲耐受电压为依据）。
在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。
因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。
可见，爬电距离和电气间隙实际是两个相关参数，都是针对电气绝缘性而来。
特别是在继电器、开关等工控产品的选用中，需要遵守相关标准的同时，还要按实际的使用环境要求（气压、污染等），设定合适的爬电距离及电气间隙，以保障人民生命财产安全和电气性能的稳二、设定爬电距离及电气间隙一般选型是按以下步骤进行： 1、确定电气间隙步骤确定工作电压峰值和有效值；确定设备的供电电压和供电设施类别；根据过电压类别来确定进入设备的瞬态过电压大小；确定设备的污染等级（一般设备为污染等级2）；确定电气间隙跨接的绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）。
电气间隙和爬电距离
安全距离包括电气间隙（空间距离），爬电距离（表面距离）和绝缘穿透距离。
1.电气间隙：两个相邻导体或一根导体与相邻电动机外壳表面之间沿空气测得的最短距离。
2.爬电距离：沿着两条相邻导体或一条导体与相邻电动机壳体表面之间的绝缘表面测得的最短距离电气间隙的确定：根据测得的工作电压和绝缘水平，要求该电气线路的电气间隙可以确定主要方面。
参见表3和表4。
次级侧线路电气间隙的尺寸要求如表5所示。
通常：初级侧AC部分：保险丝LN≥2.5mm之前，Ln PE（接地）≥2.5mm之后，之后对于保险丝装置，没有要求，但要保持一定距离，以免短路损坏电源。
初级侧AC到DC部分≥2.0mm，初级侧DC到地面≥2.5mm（初级侧浮地接地）如果初级侧部分到次级侧部分大于或等于4.0 mm，则间隙一次侧和二次侧之间的距离大于或等于0.5毫米，二次侧和地面之间的距离大于或等于1.0毫米爬电距离的确定：根据工作电压和绝缘等级，爬电距离可参照表6来确定。
但通常：（1）一次侧交流部分：保险丝前LN≥2.5mm，Ln 接地≥2.5mm，保险丝后无要求，但应保持一定距离，以免短路损坏电源。
（2）初级侧的AC到DC部分≥2.0mm（3）例如，如果初级侧到地面的DC接地≥4.0mm，例如初级侧到大地（4），则初级侧到次级侧≥6.4mm，例如光耦合器，y电容器和其他元件，应将脚间距开槽。
（5）二次侧应≥0.5mm1.在质量上有所不同爬电距离：沿着绝缘5261的表面测得的两个导电部分之间的距离4102。
在不同的使用条件下，导体周围的绝缘材料1653带电，这会导致绝缘材料带电区域中的带电现象。
电气间隙：测量两个导电部件之间或导电部件与设备保护接口之间的最短距离。
换句话说，在确保电气性能的稳定性和安全性的前提下，空气可以获得最短的绝缘距离。
2.设置步骤不同电气间隙：（1）确定工作电压的峰值和有效值；（2）确定设备的供电电压和供电设施的类型；（3）设备的暂态过电压根据过电压类别确定；（4）确定设备的污染等级（普通设备的污染等级为2）；（5）确定电气间隙交叉的绝缘类型（功能绝缘，基本绝缘，附加绝缘，加强绝缘）。
安规爬电距离与电气间隙
IEC/EN60950 空间距离 /Clearances(min) 爬电距离/Creepage distances(min)保险丝前 L N 3mm 3mm初级接地零部件 3mm 3mm保险丝本体 3mm 3mm初级次级 5mm 6mmIEC/EN60065 空间距离 /Clearances(min) 爬电距离/Creepage distances(min)(保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级 6mm 6mmIEC/EN60335 空间距离 /Clearances(min) 爬电距离/Creepage distances(min)(保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级(Transformer) 6mm 6mm初级—次级(Except Transformer) 6mm 6mmIEC/EN61558 空间距离 /Clearances(min) 爬电距离/Creepage distances(min)(保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级 6mm安全规格(系列标准)注:1、IEC/EN60065 适用于:家用电子类产品,例如:电视机,录音机,收音机,VCD,DVD,电子琴,复读机......2、IEC/EN61558 适用于:安全变压器及安全隔离变压器,例如:空调内置变压器,按摩椅上的变压器,鱼罐内的变压器等,其实,所有产品均可用此标准,但是,由于此标准要求很严,一般情况下,我们的产品不申请此产品.除非其他标准类没含盖的产品或客人特殊要求.3、IEC/EN60335适应于:家用电器类产品,例如:电池充电器,灯具,微波炉等.电气间隙:两相邻导体或一个导体与相邻带电机壳表面的沿空气测量的最短距离.爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝缘表面测量的最短距离.[size=2]安全距离[/size]包括电气间隙(空间距离),爬电距离(沿面距离)和绝缘穿透距离1、电气间隙:两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离.2、爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离. 电气间隙的决定:根据测量的工作电压及绝缘等级,即可决定距离一次侧线路之电气间隙尺寸要求,见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常:一次侧交流部分:保险丝前L—N≥, PE(大地)≥,保险丝装置之后可不做要求,但尽可能保持一定距离以避免发生短路损坏电源.一次侧交流对直流部分≥一次侧直流地对大地≥ (一次侧浮接地对大地)一次侧部分对二次侧部分≥,跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥即可二次侧地对大地≥即可附注:决定是否符合要求前,内部零件应先施于10N力,外壳施以30N力,以减少其距离,使确认为最糟情况下,空间距离仍符合规定.爬电距离的决定:根据工作电压及绝缘等级,查表6可决定其爬电距离但通常:(1)、一次侧交流部分:保险丝前L—N≥, 大地≥,保险丝之后可不做要求,但尽量保持一定距离以避免短路损坏电源.(2)、一次侧交流对直流部分≥(3)、一次侧直流地对地≥如一次侧地对大地(4)、一次侧对二次侧≥,如光耦、Y电容等元器零件脚间距≤要开槽.(5)、二次侧部分之间≥即可(6)、二次侧地对大地≥以上(7)、变压器两级间≥以上3、绝缘穿透距离:应根据工作电压和绝缘应用场合符合下列规定:——对工作电压不超过50V(71V交流峰值或直流值),无厚度要求;——附加绝缘最小厚度应为;——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的,则该加强绝缘的最小厚度应为.如果所提供的绝缘是用在设备保护外壳内,而且在操作人员维护时不会受到磕碰或擦伤,并且属于如下任一种情况,则上述要求不适用于不论其厚度如何的薄层绝缘材料;——对附加绝缘,至少使用两层材料,其中的每一层材料能通过对附加绝缘的抗电强度试验;或者:——由三层材料构成的附加绝缘,其中任意两层材料的组合都能通过附加绝缘的抗电强度试验;或者:——对加强绝缘,至少使用两层材料,其中的每一层材料能通过对加强绝缘的抗电强度试验;或者:——由三层绝缘材料构成的加强绝缘,其中任意两层材料的组合都能通过加强绝缘的抗电强度试验.4、有关于布线工艺注意点:如电容等平贴元件,必须平贴,不用点胶如两导体在施以10N力可使距离缩短,小于安规距离要求时,可点胶固定此零件,保证其电气间隙.有的外壳设备内铺PVC胶片时,应注意保证安规距离(注意加工工艺)零件点胶固定注意不可使PCB板上有胶丝等异物.在加工零件时,应不引起绝缘破坏.5、有关于防燃材料要求:热缩套管 V—1或VTM—2以上;PVC套管 V—1或VTM—2以上铁氟龙套管 V—1或VTM—2以上;塑胶材质如硅胶片,绝缘胶带V—1或VTM—2以上PCB板 94V—1以上6、有关于绝缘等级(1)、工作绝缘:设备正常工作所需的绝缘(2)、基本绝缘:对防电击提供基本保护的绝缘(3)、附加绝缘:除基本绝缘以外另施加的独立绝缘,用以保护在基本绝缘一旦失效时仍能防止电击(4)、双重绝缘:由基本绝缘加上附加绝缘构成的绝缘(5)、加强绝缘:一种单一的绝缘结构,在本标准规定的条件下,其所提供的防电击的保护等级相当于双重绝缘各种绝缘的适用情形如下:A、操作绝缘oprational insulationa、介于两不同电压之零件间b、介于ELV电路(或SELV电路)及接地的导电零件间.B、基本绝缘 basic insulationa、介于具危险电压零件及接地的导电零件之间;b、介于具危险电压及依赖接地的SELV电路之间;c、介于一次侧的电源导体及接地屏蔽物或主电源变压器的铁心之间;d、做为双重绝缘的一部分.C、补充绝缘 supplementary insulationa、一般而言,介于可触及的导体零件及在基本绝缘损坏后有可能带有危险电压的零件之间,如:Ⅰ、介于把手、旋钮,提柄或类似物的外表及其未接地的轴心之间.Ⅱ、介于第二类设备的金属外壳与穿过此外壳的电源线外皮之间.Ⅲ、介于ELV电路及未接地的金属外壳之间.b、做为双重绝缘的一部分D、双重绝缘Double insulation Reinforced insulation一般而言,介于一次侧电路及a、可触及的未接地导电零件之间,或b、浮接(floating)的SELV的电路之间或c、TNV电路之间双重绝缘=基本绝缘+补充绝缘注:ELV线路:特低电压电路在正常工作条件下,在导体之间或任一导体之间的交流峰值不超过或直流值不超过60V的二次电路.SELV电路:安全特低电压电路.作了适当的设计和保护的二次电路,使得在正常条件下或单一故障条件下,任意两个可触及的零部件之间,以及任意的可触及零部件和设备的保护接地端子(仅对I类设备)之间的电压,均不会超过安全值.TNV:通讯网络电压电路在正常工作条件下,携带通信信号的电路.。
爬电距离和电气间隙国标
爬电距离和电气间隙国标摘要：一、爬电距离和电气间隙的定义及区别二、爬电距离和电气间隙在电力设备中的应用三、我国相关标准规定及举例四、爬电距离和电气间隙的重要性五、总结正文：众所周知，爬电距离和电气间隙在电力系统和电气设备中具有至关重要的作用。
它们是确保设备安全、稳定运行的关键因素。
那么，究竟什么是爬电距离和电气间隙？它们有哪些区别？在电力设备中如何应用？我国又有哪些相关规定呢？一、爬电距离和电气间隙的定义及区别爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。
它是为了防止电极化导致的绝缘材料带电现象而提出的。
电气间隙则是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。
它是在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。
简单来说，爬电距离关注的是绝缘材料，而电气间隙关注的是空间距离。
在实际应用中，它们有着不同的侧重，但都是为了确保设备的安全运行。
二、爬电距离和电气间隙在电力设备中的应用在电力设备中，爬电距离和电气间隙起着至关重要的作用。
例如，在设计带灭弧的隔离开关时，固定螺丝之间的距离、触头之间的距离，以及灭弧罩之间的距离都需要根据爬电距离和电气间隙的要求来合理设置。
这是因为距离太大了会浪费材料，使产品尺寸变大；距离太小了则不能满足标准要求。
三、我国相关标准规定及举例我国关于爬电距离和电气间隙的标准规定如下：1.0.4kv电压等级下，电气间隙应大于或等于20mm；2.1-3kv电压等级下，电气间隙应大于或等于75mm；3.6kv电压等级下，电气间隙应大于或等于100mm；4.10kv电压等级下，电气间隙应大于或等于125mm；5.15kv电压等级下，电气间隙应大于或等于150mm；6.20kv电压等级下，电气间隙应大于或等于180mm；7.35kv电压等级下，电气间隙应大于或等于300mm。
此外，爬电距离的计算则需根据污秽等级来确定。
安规电气间隙与爬电距离
安规电气间隙与爬电距离安规电气间隙与爬电距离，这听起来像是一个专业术语的天书，实际上，它们在我们生活中可是大有用处。
想象一下，你家的电器。
如果没有这些标准，电器里那些电流啊，电压啊，简直就像无头苍蝇一样乱撞，搞不好就会引发电击、短路，甚至是火灾。
想想看，那可是相当危险的事情，谁敢小觑呢？咱们聊聊什么是电气间隙。
这就像是两块电气元件之间留的“安全距离”，这样电流就不容易越界。
简单来说，就是让电流有点“私人空间”，别老想着往人家那边跑。
比如说，电路板上的电气间隙如果设置得不够，那可就相当于让两个不熟悉的人共用一个小沙发，非但不舒服，还容易闹矛盾。
这种情况下，电流说不定就会跑过去“串门”，结果可想而知。
再说爬电距离，顾名思义，就是电流爬行的“路线”。
这就好比是一条蜿蜒的小路，从一个地方爬到另一个地方。
电流可不想走直线，它爱走弯路。
这个“爬”的过程可不能太短，要给它留点空间。
想象一下，如果小路两旁都是尖尖的石头，电流没准就会觉得“疼”，结果可能就会跑偏，甚至引发故障。
设定合适的爬电距离，能有效防止电流在不该去的地方乱窜，保持一切的正常运转。
在生活中，这些标准就像是交通规则，大家都要遵守，才能避免意外发生。
你想啊，如果路口没有红绿灯，行人和车辆岂不是要闹得不可开交？电气间隙和爬电距离的设置，正是为了维护这条电气“高速公路”的畅通无阻。
特别是一些大型设备，比如变压器和电机，它们的内部结构复杂，更需要科学合理的设计，来确保安全和高效。
这些间隙和距离可不是随随便便就能决定的，得根据使用环境、材料特性等多方面考虑。
就像是做菜，调料放多放少，火候掌握得当不当，味道就天差地别。
对于电气设备来说，不同的材料、不同的工作条件，都会影响到电流的流动特性，这可得仔细琢磨，才能找到那个“最佳”的状态。
别以为这些都是理论上的东西。
在实际应用中，这些标准的落实可是需要工程师们反复测试和验证的。
设计师们甚至需要用到专业的测量工具，来确保一切符合要求。
电气间隙和爬电距离
电气间隙和爬电距离国标里有具体规定，不同形状的绝缘，爬电距离的计算方法是不一样的。
在GB/T 2900.18-2008电工术语标准中对爬电距离有这样的定义:爬电距离是两导电部件之间沿固体绝缘材料表面的最短距离。
安全距离包括电气间隙(空间距离)，爬电距离(沿面距离)和绝缘穿透距离。
1、电气间隙两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离两相邻导体或一个导体与相邻电机壳表面的沿绝缘表面测量的最短距离。
电气间隙的决定:根据测量的工作电压及绝缘等级，即可决定距离但通常:一次侧交流部分:保险丝前L-N≥2.5mm，L.N PE(大地)≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。
一次侧交流对直流部分≥2.0mm;一次侧直流地对大地≥2.5mm (一次侧浮接地对大地);一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件;二次侧部分之电气间隙≥0.5mm即可;二次侧地对大地≥1.0mm即可。
附注:决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。
3、绝缘穿透距离应根据工作电压和绝缘应用场合符合下列规定:--对工作电压不超过50V(71V交流峰值或直流值)，无厚度要求;--附加绝缘最小厚度应为0.4mm;-当增强绝缘材料在常温下不能承受可能导致绝缘材料变形或性能下降的任何机械应力时，增强绝缘材料的最小厚度应为0.4mm。
所提供的绝缘材料用于设备的保护性外壳中，在操作人员进行维护时不会被撞击或刮擦，并且在以下任何一种情况下，以上要求均不适用于薄层绝缘材料厚度; -对于辅助绝缘，至少使用两层材料，每层材料都可以通过辅助绝缘的电气强度测试;要么：-由三层材料组成的附加绝缘，两层材料的任意组合均可通过附加绝缘的电气强度测试；-对于增强绝缘，请至少使用两层材料，每层材料都可以通过增强绝缘的电气强度测试。
电气间隙与爬电距离
电气间隙与爬电距离一、电气间隙和爬电距离1爬电距离：沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。
即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。
此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。
在绝缘材料表面会形成泄漏电流路径。
若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。
绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。
因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。
根据基准电压、污染等级及绝缘材料组别来选择爬电距离。
基准电压值是从供电电网的额定电压值推导出来的。
2电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。
即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。
电气间隙的大小和老化现象无关。
电气间隙能承受很高的过电压，但当过电压值超过某一临界值后，此电压很快就引起电击穿，因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压（脉冲耐受电压为依据）。
在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。
因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。
可见，爬电距离和电气间隙实际是两个相关参数，都是针对电气绝缘性而来。
特别是在继电器、开关等工控产品的选用中，需要遵守相关标准的同时，还要按实际的使用环境要求（气压、污染等），设定合适的爬电距离及电气间隙，以保障人民生命财产安全和电气性能的稳二、设定爬电距离及电气间隙一般选型是按以下步骤进行：1、确定电气间隙步骤确定工作电压峰值和有效值；确定设备的供电电压和供电设施类别；根据过电压类别来确定进入设备的瞬态过电压大小；确定设备的污染等级（一般设备为污染等级2）；确定电气间隙跨接的绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）。
安规爬电距离与电气间隙
安规爬电距离与电气间隙 Final revision by standardization team on December 10, 2020.IEC/EN60950 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) 保险丝前 L N 3mm 3mm初级接地零部件 3mm 3mm保险丝本体 3mm 3mm初级次级 5mm 6mmIEC/EN60065 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) (保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级 6mm 6mmIEC/EN60335 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) (保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级(Transformer) 6mm 6mm初级—次级(Except Transformer) 6mm 6mmIEC/EN61558 空间距离 /Clearances(min) 爬电距离/Creepage distances(min) (保险丝前)L—N 3mm 3mm初级—接地零部件 3mm 3mm保险丝本体 3mm 3mm初级—次级 6mm安全规格(系列标准)注:1、IEC/EN60065 适用于:家用电子类产品,例如:电视机,录音机,收音机,VCD,DVD,电子琴,复读机......2、IEC/EN61558 适用于:安全变压器及安全隔离变压器,例如:空调内置变压器,按摩椅上的变压器,鱼罐内的变压器等,其实,所有产品均可用此标准,但是,由于此标准要求很严,一般情况下,我们的产品不申请此产品.除非其他标准类没含盖的产品或客人特殊要求.3、IEC/EN60335适应于:家用电器类产品,例如:电池充电器,灯具,微波炉等.电气间隙:两相邻导体或一个导体与相邻带电机壳表面的沿空气测量的最短距离.爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝缘表面测量的最短距离.[size=2]安全距离[/size]包括电气间隙(空间距离),爬电距离(沿面距离)和绝缘穿透距离1、电气间隙:两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离.2、爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离.电气间隙的决定:根据测量的工作电压及绝缘等级,即可决定距离一次侧线路之电气间隙尺寸要求,见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常:一次侧交流部分:保险丝前L—N≥, PE(大地)≥,保险丝装置之后可不做要求,但尽可能保持一定距离以避免发生短路损坏电源.一次侧交流对直流部分≥一次侧直流地对大地≥ (一次侧浮接地对大地)一次侧部分对二次侧部分≥,跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥即可二次侧地对大地≥即可附注:决定是否符合要求前,内部零件应先施于10N力,外壳施以30N力,以减少其距离,使确认为最糟情况下,空间距离仍符合规定.爬电距离的决定:根据工作电压及绝缘等级,查表6可决定其爬电距离但通常:(1)、一次侧交流部分:保险丝前L—N≥, 大地≥,保险丝之后可不做要求,但尽量保持一定距离以避免短路损坏电源.(2)、一次侧交流对直流部分≥(3)、一次侧直流地对地≥如一次侧地对大地(4)、一次侧对二次侧≥,如光耦、Y电容等元器零件脚间距≤要开槽.(5)、二次侧部分之间≥即可(6)、二次侧地对大地≥以上(7)、变压器两级间≥以上3、绝缘穿透距离:应根据工作电压和绝缘应用场合符合下列规定:——对工作电压不超过50V(71V交流峰值或直流值),无厚度要求;——附加绝缘最小厚度应为;——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的,则该加强绝缘的最小厚度应为.如果所提供的绝缘是用在设备保护外壳内,而且在操作人员维护时不会受到磕碰或擦伤,并且属于如下任一种情况,则上述要求不适用于不论其厚度如何的薄层绝缘材料;——对附加绝缘,至少使用两层材料,其中的每一层材料能通过对附加绝缘的抗电强度试验;或者:——由三层材料构成的附加绝缘,其中任意两层材料的组合都能通过附加绝缘的抗电强度试验;或者:——对加强绝缘,至少使用两层材料,其中的每一层材料能通过对加强绝缘的抗电强度试验;或者:——由三层绝缘材料构成的加强绝缘,其中任意两层材料的组合都能通过加强绝缘的抗电强度试验.4、有关于布线工艺注意点:如电容等平贴元件,必须平贴,不用点胶如两导体在施以10N力可使距离缩短,小于安规距离要求时,可点胶固定此零件,保证其电气间隙.有的外壳设备内铺PVC胶片时,应注意保证安规距离(注意加工工艺)零件点胶固定注意不可使PCB板上有胶丝等异物.在加工零件时,应不引起绝缘破坏.5、有关于防燃材料要求:热缩套管 V—1或VTM—2以上;PVC套管 V—1或VTM—2以上铁氟龙套管 V—1或VTM—2以上;塑胶材质如硅胶片,绝缘胶带V—1或VTM—2以上PCB板 94V—1以上6、有关于绝缘等级(1)、工作绝缘:设备正常工作所需的绝缘(2)、基本绝缘:对防电击提供基本保护的绝缘(3)、附加绝缘:除基本绝缘以外另施加的独立绝缘,用以保护在基本绝缘一旦失效时仍能防止电击(4)、双重绝缘:由基本绝缘加上附加绝缘构成的绝缘(5)、加强绝缘:一种单一的绝缘结构,在本标准规定的条件下,其所提供的防电击的保护等级相当于双重绝缘各种绝缘的适用情形如下:A、操作绝缘oprational insulationa、介于两不同电压之零件间b、介于ELV电路(或SELV电路)及接地的导电零件间.B、基本绝缘 basic insulationa、介于具危险电压零件及接地的导电零件之间;b、介于具危险电压及依赖接地的SELV电路之间;c、介于一次侧的电源导体及接地屏蔽物或主电源变压器的铁心之间;d、做为双重绝缘的一部分.C、补充绝缘 supplementary insulationa、一般而言,介于可触及的导体零件及在基本绝缘损坏后有可能带有危险电压的零件之间,如:Ⅰ、介于把手、旋钮,提柄或类似物的外表及其未接地的轴心之间.Ⅱ、介于第二类设备的金属外壳与穿过此外壳的电源线外皮之间.Ⅲ、介于ELV电路及未接地的金属外壳之间.b、做为双重绝缘的一部分D、双重绝缘Double insulation Reinforced insulation一般而言,介于一次侧电路及a、可触及的未接地导电零件之间,或b、浮接(floating)的SELV的电路之间或c、TNV电路之间双重绝缘=基本绝缘+补充绝缘注:ELV线路:特低电压电路在正常工作条件下,在导体之间或任一导体之间的交流峰值不超过或直流值不超过60V的二次电路.SELV电路:安全特低电压电路.作了适当的设计和保护的二次电路,使得在正常条件下或单一故障条件下,任意两个可触及的零部件之间,以及任意的可触及零部件和设备的保护接地端子(仅对I类设备)之间的电压,均不会超过安全值.TNV:通讯网络电压电路在正常工作条件下,携带通信信号的电路.。
电气间隙、爬电距离相关概念总结
电气间隙、爬电距离相关概念总结一、为啥由这些要求？一是安全；二是安全；三还是安全。
二、这些概率是咋引申来的？为了保证人身安全和使用环境不受任何危害，基本所有的家用电器产品都有对应的安全标准。
