双排扣件式钢管落地脚手架施工方案
双排脚手架施工方案
双排脚手架施工方案双排脚手架施工方案1一、脚手架方案选择结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排脚手架。
架此架为一架三用，及用于结构施工和装饰施工，同时兼做安全防护。
脚手架搭设采用双排单立杆。
立杆离结构外沿0.3m，横距为1m，纵距为1.5m，大横杆步距为1.5m二、构造要求及技术措施1、地基处理，搭设场地必须平整，基础上底座下设置300__300__300mm砼墩，布设必须平稳，不得悬空，并设置排水措施。
2、立杆：全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m，立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头避免出现同步同跨内，并在高度方向错开的距离不小于50cm3、大横杆：大横杆置于小横杆之下，在立柱的两侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆之间要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。
相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
4、小横杆：每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm，小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要可在两立柱之间等距离增设小横杆。
小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。
双排脚手架施工方案2为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。
1工程概况1.1本工程位于：建筑层次：五层建筑面积：大约20__平方米1.2基础处理，采用夯实、找平。
2搭设方案2.1材料及规格选取根据JGJ59-99标准要求，采用钢管搭设，钢管尺寸采用φ48×3.5MM，并使用钢扣件。
2.2搭设尺寸2.2.1搭设总高度约18米，要求随施工进度搭设，高度超出施工层1.5米。
施工方案-双排扣件式钢管落地脚手架施工方案
施工方案-双排扣件式钢管落地脚手架施工方案一、施工前的准备工作1.制定详细的施工方案，包括脚手架的搭建和拆除工作，以及安全问题和应急措施等。
2.根据搭建地点和要求，准确计算脚手架所需的材料和工具，包括钢管、扣件、板材、脚轮、绳索等。
3.施工前应对材料进行检查，确保所有的材料符合要求且无损坏。
4.在现场选择合适的场地搭建脚手架，在搭建前应对场地平整、通风和安全等方面进行评估。
5.确定脚手架的设计方案，并进行必要的图纸、加固和计算等工作。
二、搭建双排扣件式钢管落地脚手架1.铺设脚手架基础，根据设计要求将脚手架场地的地面作必要的准备和处理。
（注意：脚手架基础需平实牢固、无坑洼危险）2.立杆: 立柱的长度应小于等于轴向压力的安全跨度，高度不宜超过6米（不在安装间隙内），根据要求，将钢管竖立至位（以为基础），并采用卡扣的方式加固，保持在不倾斜的情况下.3.连梁: 连梁应该按照设计方案要求，在现场剪断、放入扣件，并进行固定。
4.依次搭建梯子架，进行必要的调整和加固，并注意施工人员的安全。
5.加装中横、斜杠、水平杆等配件，确保脚手架稳定性，并进行调整和定位。
6.在搭建完毕后，进行必要的检查和测试，确保脚手架符合要求，安全可靠，稳定坚固。
三、拆除双排扣件式钢管落地脚手架1.在拆除前，应撤去所有脚手架上的材料和工具，并清除所有的垃圾和污染。
2.按照反向顺序进行拆卸，先将配件（包括水平杆、斜杠、中横等）分离，然后分段分层撤除脚手架。
3.在拆除的过程中，注意工人的安全，并采取必要的防护措施以避免任何意外发生。
4.完成拆除后，确保现场干净整洁，并清除任何留存的材料和物品。
四、安全应急措施1.在施工过程中，所有工人应穿戴符合工作要求的服装和防护装置，并特别注意高处安全和脚手架稳定。
2.在施工现场设置警示标志，标明搭建、维护和拆除的范围和过程。
3.在脚手架搭建过程中，应保证钢管和扣件的选择和数量符合要求，所有配件应嵌入或紧靠在钢管内部。

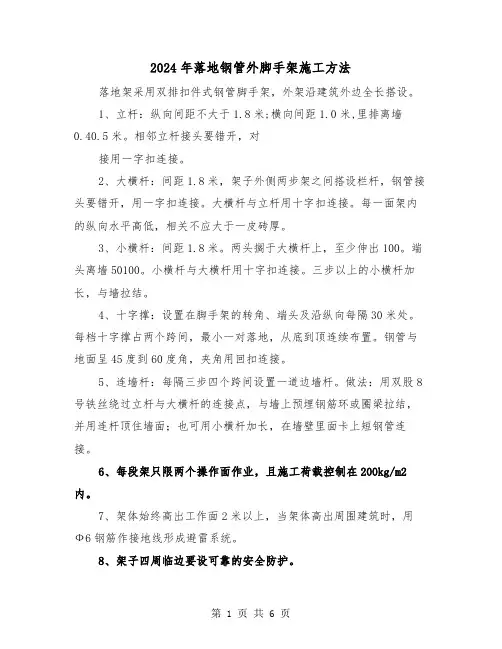

2024年落地钢管外脚手架施工方法(三篇)
2024年落地钢管外脚手架施工方法落地架采用双排扣件式钢管脚手架，外架沿建筑外边全长搭设。
1、立杆：纵向间距不大于1.8米;横向间距1.0米,里排离墙0.40.5米。
相邻立杆接头要错开，对接用一字扣连接。
2、大横杆：间距1.8米，架子外侧两步架之间搭设栏杆，钢管接头要错开，用一字扣连接。
大横杆与立杆用十字扣连接。
每一面架内的纵向水平高低，相关不应大于一皮砖厚。
3、小横杆：间距1.8米。
两头搁于大横杆上，至少伸出100。
端头离墙50100。
小横杆与大横杆用十字扣连接。
三步以上的小横杆加长，与墙拉结。
4、十字撑：设置在脚手架的转角、端头及沿纵向每隔30米处。
每档十字撑占两个跨间，最小一对落地，从底到顶连续布置。
钢管与地面呈45度到60度角，夹角用回扣连接。
5、连墙杆：每隔三步四个跨间设置一道边墙杆。
做法：用双股8号铁丝绕过立杆与大横杆的连接点，与墙上预埋钢筋环或圈梁拉结，并用连杆顶住墙面；也可用小横杆加长，在墙壁里面卡上短钢管连接。
6、每段架只限两个操作面作业，且施工荷载控制在200kg/m2内。
7、架体始终高出工作面2米以上，当架体高出周围建筑时，用Ф6钢筋作接地线形成避雷系统。
8、架子四周临边要设可靠的安全防护。
9、架体每五层卸载一次，卸载方式和连墙点的作法与计算书同下述悬挑外架方案。
2024年落地钢管外脚手架施工方法（二）____年，钢管外脚手架作为一种常见的建筑脚手架形式，将继续在施工现场广泛应用。
钢管外脚手架具有结构简单、安装方便、承载能力强等优点，被广泛用于临时支撑、施工操作平台的搭建。
以下是____年落地钢管外脚手架的施工方法的详细介绍。
一、前期准备工作1. 钢管外脚手架施工前应对施工现场进行仔细勘察，了解地理环境、土壤条件、场地平整度等情况，确保施工安全。
2. 根据实际需求，制定详细的脚手架施工方案，包括脚手架布置图、材料清单、搭建顺序等。
3. 确保脚手架施工所需材料、工具以及设备准备齐全，包括钢管、脚手架连接件、安全网、斜支撑、护栏等。
双排落地脚手架施工方案
双排落地脚手架施工方案一、工程概况本项目为某高层建筑的双排落地脚手架施工，工程地点位于XXX市区，建筑高度为XXX米，共XXX层。
工程结构类型为钢筋混凝土框架-剪力墙结构。
根据工程特点，为确保施工安全、顺利进行，现制定本双排落地脚手架施工方案。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 施工前组织项目管理人员学习本施工方案，明确各自职责，确保施工过程中严格执行施工方案。
2. 对施工人员进行安全技术交底，确保施工人员熟悉双排落地脚手架的搭设、使用、拆除等操作流程及安全注意事项。
3. 根据工程特点和施工需求，编制脚手架搭设施工图纸，并经项目技术负责人审批。
（二）、物资准备工作1. 根据施工图纸，计算主要材料需用量，如下：- 钢管：XXX吨- 扣件：XXX万套- 脚手板：XXX平方米- 安全网：XXX平方米- 水平杆、立杆、剪刀撑等配件：按设计图纸计算数量2. 提前与材料供应商联系，确保材料质量和供应时间，满足施工进度需求。
3. 对进场材料进行验收，确保材料合格，符合国家标准。
4. 对材料进行分类堆放，并做好标识，方便施工过程中取用。
三、一般规定1. 本施工方案依据《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家相关标准及规范制定。
2. 脚手架搭设前，必须对施工人员进行安全技术培训，并经考核合格后方可上岗作业。
3. 脚手架搭设过程中，应严格按照施工方案及施工图纸进行，不得擅自更改。
4. 脚手架搭设作业应在白天进行，特殊情况下需夜间作业时，应确保施工安全并采取有效的照明措施。
5. 脚手架搭设过程中，严禁超载使用，应定期检查脚手架结构及防护设施，发现问题及时整改。
6. 脚手架搭设区域应设立警示标志，非施工人员不得擅自进入。
7. 脚手架搭设过程中，应遵守下列一般规定：a. 钢管、扣件等主要材料应符合国家相关标准，禁止使用不合格产品。
b. 钢管、扣件等材料在使用前应进行检查，确保无破损、变形、锈蚀等缺陷。
落地式双排脚手架施工方案2.1
目录一、工程概况 (2)二、材料准备 (2)三、纵向水平杆 (3)四、横向水平杆 (3)五、脚手板 (3)六、立杆 (4)七、连墙件 (5)八、门洞处构造 (6)九、剪刀撑与横向斜撑 (6)十、斜道 (6)十一、地基与基础 (7)十二、脚手架拆除 (7)十三、脚手架施工图 (7)十四、安全施工技术措施。
.....。
.。
.。
.。
..。
.。
.。
...。
...。
.。
.。
....。
.。
..。
..。
...。
.。
..。
.。
....。
..。
.。
.....。
9十五、文明施工要求..。
....。
.。
...。
.。
.。
....。
......。
..。
.。
.。
....。
..。
.。
......。
.....。
.。
....。
.。
.。
....。
.。
.。
...。
.10计算书：落地式钢管脚手架计算 (12)本脚手架安全专项施工方案主要参考以下规范和标准：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）中国建筑工业出版社；《钢结构设计规范》（GB50017-2003）中国建筑工业出版社；《建筑结构荷载规范》（GB50009—2012）中国建筑工业出版社；《混凝土结构设计规范》（GB50010—2002）中国建筑工业出版社；《建筑地基基础设计规范》（GB50007—2002）中国建筑工业出版社；《建筑施工安全检查标准》（JGJ59-2011）中国建筑工业出版社；一、工程概况工程名称：哈尔滨宝钢制罐项目地址：工程位于哈尔滨市平房区春晖路东侧、规划路南侧结构类型：钢筋混凝土框架结构施工面积:综合办公楼建筑面积2297m2;门卫建筑面积60m2；生产准备间建筑面积173m2;废水处理站及水泵房建筑面积542m2；工业垃圾棚建筑面积191m2。
总高度:建筑总高度为12.43m。
层数：综合办公楼3层，其余公辅用房1层。
标准层高：综合办公楼首层3。
9m，二、三层3。
6m。
二、材料准备如下(1）钢管选用国标《直缝电焊钢管》（GB/T13793），质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。
落地式双排脚手架施工方案
落地式双排脚手架搭设施工方案工程概况本工程为枫林1号小区20#、19#住宅楼工程，多层砖混结构（钢筋混凝土现浇板），地上六层，建筑面积：19# 4136 m2 20# 4436 m2，建筑高度：21m。
为确保施工安全，结合结构形式，拟采用双排落地扣件式钢管脚手架，钢管脚手架封闭施工，四周满挂绿色密目网，起到减少施工灰尘外扬和美化施工环境的作用，脚手架必须分段挂牌验收，合格后方可使用。
一、脚手架的主要配件及材料选用：1、扣件式钢管脚手架的主要组成构件有：立柱、纵向水平杆（大横杆）、横向水平杆（小横杆）、扣件、脚手板、剪刀撑（十字撑）、横向支撑（横向斜拉杆）、连墙件、纵向扫地杆，横向扫地杆，底座。
2、材料选用4.8mm厚的钢管，竹架板。
二、脚手架的构造及搭设要求：受荷情况采用钢管和扣件等构成的斜杆、立杆、大横杆、小横杆是主要受力杆件。
剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。
其中连墙杆还承受风荷载。
扣件是脚手架组成整体的连接件和传力件。
基本要求用扣件式钢管搭设的脚手架是施工临时结构，它要求受施工过程中各种垂直和水平荷载。
因此脚手架必须有足够的承载能力、刚度和稳定性。
在施工过程中，在各种施工荷载作用下不发生失稳、倒塌、变行、倾斜、摇晃或扭曲现象，以确保安全。
1、19#、20#楼均采用双排脚手架，排距选用1.5m，步距h选用1.5m，最大柱距选用1.5 m，连墙件每两步三跨设一点，横向水平杆间距宜选用步距的1/2。
2、立柱构造要求：立柱接头除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭接应符合以下要求：立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm；3、纵向水平杆构造要求：（1）纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。
纵向水平杆在操作层的间距不宜大于400mm。
（2）纵向水平杆的长度一般不宜小于3跨，并不小于6m。
落地双排扣件式钢管脚手架施工方案
落地双排扣件式钢管脚手架施工方案1. 引言钢管脚手架是一种常见的临时性支撑结构，广泛应用于建筑施工、装修等行业。
落地双排扣件式钢管脚手架是一种安全、稳定且易于组装和拆卸的脚手架系统。
本文将介绍落地双排扣件式钢管脚手架的施工方案，包括搭建步骤、材料要求以及安全注意事项。
2. 搭建步骤以下是以落地双排扣件式钢管脚手架搭建的基本步骤：步骤 1：确定施工地点和范围在施工前，首先确定需要搭建钢管脚手架的地点和范围。
确保地面平整、无障碍物，并根据施工需要确定脚手架的形状和高度。
步骤 2：准备材料和工具收集所需的脚手架材料和工具，包括钢管、扣件、水平仪、梯子等。
确保所有材料和工具的质量良好并符合相关标准。
步骤 3：搭建初步支撑在施工地点周围设置合适的基础支撑，如托板、砖石等。
确保基础支撑坚固稳定，并按照设计要求设置垂直杆。
步骤 4：布置横向杆和立杆将钢管按照设计要求设置在基础支撑上，形成横向和纵向的网格结构。
使用扣件将钢管连接起来，确保连接紧固可靠。
步骤 5：设置水平和斜向支撑杆通过设置水平和斜向支撑杆，加强脚手架的稳定性和承载能力。
水平支撑杆应设置在每一层脚手架的外围，斜向支撑杆则应设置在每隔一定距离的纵向杆上。
步骤 6：安装工作平台在钢管脚手架的上方安装工作平台，可使用扁平的钢板或木板作为工作平台。
注意工作平台的稳定性和承载能力，并确保其两侧设置防护栏杆。
步骤 7：检查和修整搭建完脚手架后，对其进行检查和修整。
确保脚手架的连接紧固可靠，所有支撑杆处于垂直和水平状态，并检查工作平台的安全性。
3. 材料要求搭建落地双排扣件式钢管脚手架所需的材料主要包括： - 钢管：采用直径48mm、壁厚3.2mm的焊接钢管。
- 扣件：采用直径48mm的扣件，确保质量可靠，连接力大于35KN。
- 基础支撑：如托板、砖石等，确保基础支撑稳固可靠。
- 工作平台：使用质量可靠的扁平钢板或木板作为工作平台。
4. 安全注意事项在搭建落地双排扣件式钢管脚手架时，应注意以下安全事项： - 严格按照设计要求和操作规程进行施工，不得越位使用或改变脚手架结构。
双排扣件式钢管落地脚手架施工方案(3)
双排扣件式钢管落地脚手架施工方案(3)1. 背景介绍双排扣件式钢管落地脚手架是一种常用的施工搭建工具，在建筑施工中起到支撑和施工作业的重要作用。
本文将介绍双排扣件式钢管落地脚手架的施工方案，以保障施工安全和高效进行。
2. 施工准备在进行双排扣件式钢管落地脚手架搭建工作之前，需要做好以下准备工作： -确认施工图纸的准确性和完整性。
- 检查搭建工地的地基情况，确保地基承载能力满足要求。
- 准备好所需的钢管、扣件、踏板等材料和工具。
3. 搭建步骤步骤一：定位基础支撑点根据施工图纸和实际需求，在地面上标出支撑点的位置，并进行打桩或者设置基础支撑。
步骤二：安装立柱和横梁将立柱竖直安装在基础支撑点上，确保立柱的稳固性。
然后在立柱之间安装横梁，形成支撑框架结构。
步骤三：安装水平横向支撑在立柱和横梁的连接点处安装水平横向支撑，以增加框架结构的稳定性和承载能力。
步骤四：安装踏板和防护栏在搭建好的框架结构上安装踏板，以便施工人员行走和作业。
同时安装防护栏，确保施工作业的安全性。
4. 安全注意事项在搭建和使用双排扣件式钢管落地脚手架时，需要注意以下安全事项： - 安装过程中要保持各个部件的稳固连接。
- 施工人员需佩戴好安全帽、安全带等个人防护装备。
- 禁止搭建在不稳定的地基或者在强风等恶劣环境下施工。
5. 施工完成与验收在搭建完成后，应进行全面的验收，确认双排扣件式钢管落地脚手架符合安全要求，可以正常使用。
施工完毕后，要对施工区域进行清理，保持整洁。
6. 结束语双排扣件式钢管落地脚手架作为建筑施工中重要的搭建工具，其施工过程需要严格按照规范和安全要求进行。
通过本文的介绍，相信读者对双排扣件式钢管落地脚手架的施工方案有了更深入的了解，希望可以为实际施工工作提供帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双排扣件式钢管落地脚手架施工方案
一、前期准备工作
1、施工前应按要求制定施工方案，并由专业技术人员审核。
脚
手架搭设前应有施工单位与建设单位签发一份共同确认文件，确认
脚手架搭设的方案、设计及监理人员，据此开展脚手架施工。
2、根据实际需要，购买符合国家标准要求的脚手架材料，并按
照要求进行检查验收。
3、将所购脚手架材料按照规定的标准进行存储和管理，确保材
料在施工中的安全和质量。
4、根据施工现场情况和要求，选定适当的搭设脚手架的场地，
并进行场地的清洁、整理和平整。
二、脚手架基本搭设方式
1、搭设脚手架应按照设计方案进行，并确保构件的正确连接和
牢固。
2、搭设双排扣件式钢管落地脚手架的基本步骤如下：
（1）首先搭设底轮轨道，即在施工场地的地面上确定轮轨的位置，采用钢管支架固定，轨道之间的间距应根据规定要求进行调整，保证其平整度和稳定性。
（2）安装脚手架的立杆，即在轮轨上面竖立起立杆，根据要求
进行调整和定位，然后按要求安装横杆和斜杆，使立杆之间相互连
接成一个完整的框架。
（3）安装斜撑和水平杆，即将斜撑和水平杆搭接在立杆和横杆
之间，定位并进行调整。
（4）安装横向脚手板，即将横向脚手板按照要求铺在水平杆上面，中间需要留有间隙以便于铺设纵向脚手板。
（5）安装纵向脚手板，即将纵向脚手板沿着横向脚手板方向进
行铺设，要求铺设平整、牢固，并留有合适的间隙便于后续的施工。
（6）按照要求安装扶手和斜梯等设施，确保脚手架的安全和舒
适性。
三、脚手架施工注意事项
1、脚手架的搭设和使用应符合相关安全规定和技术要求，确保
施工现场的安全和稳定性。
2、在脚手架搭设过程中，应注意队列参考，保证结构的平衡，
避免搭建过程中出现倾斜和脆弱的情况。
3、脚手架的搭建过程中，应注意安全检查和修整，确保脚手架
的稳定性和牢固性，避免使用过程中发生事故。
4、施工过程中应注意脚手架的使用规范和维护，确保施工人员
的安全和脚手架的良好状态。
5、施工完成后，应对脚手架进行检查、清理和退件，确保脚手
架的完好无损，以便于后续的使用和管理。
以上是双排扣件式钢管落地脚手架的施工方案，施工人员在搭
设过程中，应严格按照要求进行，确保安全施工和质量控制，为建
设施工质量奠定基础。
