pkpm柱配筋计算
最新PKPM构件配筋详解

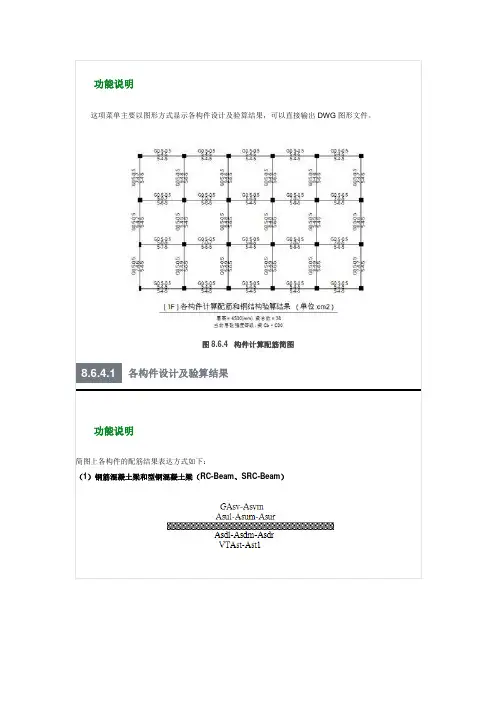

P K P M构件配筋详解功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。
图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。
注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。
当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。
（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。
（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。
（5）VTAst和VTAst1都为零时，该行不输出。
功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。
PKPM构件配筋详解
功能说明这项菜单主要以图形方式显示各构件设计及验算结果，可以直接输出DWG图形文件。
图8.6.4 构件计算配筋简图8.6.4.1 各构件设计及验算结果功能说明简图上各构件的配筋结果表达方式如下：（1）钢筋混凝土梁和型钢混凝土梁（RC-Beam、SRC-Beam）图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积（cm2）；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积（cm2）；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；GAsvm：为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）；VTAst ：为梁受扭纵筋面积（cm2）；VTAst1 ：为梁抗扭箍筋的单肢箍面积（cm2）；G、VT ：为箍筋及剪扭配筋标志。
注意事項（1）梁配筋简图如下：图8.6.4.1-1 梁配筋示意图（2）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。
当梁受扭时，配置的箍筋单肢面积不应小于VTAst1。
（3）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。
（4）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。
（5）VTAst和VTAst1都为零时，该行不输出。
功能说明（2）矩形钢筋混凝土柱和型钢混凝土柱（RC-Column、SRC-Column）图中：Asc ：为柱1根角筋的总面积（cm2）；Asy、Asz：分别为柱B边和H边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv ：为柱加密区抗剪箍筋面积（cm2）；GAsvm ：为柱非加密区抗剪箍筋面积（cm2）；Uc ：为非地震作用效应荷载组合下柱的轴压比；Ucs ：为地震作用效应荷载组合下柱的轴压比；G ：为箍筋配筋标志。
pkpm柱配筋计算
pkpm柱配筋计算（最新版）目录1.PKPM 柱配筋计算概述2.PKPM 柱配筋计算流程3.PKPM 柱配筋计算参数设置4.PKPM 柱配筋计算结果分析5.PKPM 柱配筋计算的应用实例正文一、PKPM 柱配筋计算概述PKPM（Program for Knee-Spring Model）是我国自主研发的一款建筑结构设计软件，广泛应用于土木工程领域。
PKPM 柱配筋计算是该软件中的一项重要功能，可以对混凝土柱的钢筋配置进行精确计算，为结构设计提供科学依据。
二、PKPM 柱配筋计算流程1.建立模型：首先，根据设计要求，在 PKPM 软件中建立混凝土柱的三维模型，包括柱的截面尺寸、材料性能等参数。
2.设置参数：在进行柱配筋计算前，需要对计算参数进行设置，包括混凝土强度等级、钢筋种类、箍筋间距等。
3.计算：设置好参数后，启动 PKPM 柱配筋计算功能，软件将自动进行计算，并输出配筋结果。
4.结果分析：根据计算结果，分析柱的受力状况、钢筋配置是否合理等，如有需要，可进行调整并重新计算。
5.输出图纸：最后，将计算结果以图纸形式输出，以便于设计人员进行后续设计工作。
三、PKPM 柱配筋计算参数设置在进行 PKPM 柱配筋计算时，需要设置一些参数，主要包括：1.混凝土参数：包括混凝土强度等级、弹性模量等。
2.钢筋参数：包括钢筋种类、直径、间距等。
3.箍筋参数：包括箍筋种类、直径、间距等。
4.荷载参数：包括荷载类型、荷载大小、荷载作用方向等。
四、PKPM 柱配筋计算结果分析PKPM 柱配筋计算结果主要包括钢筋面积、钢筋根数、箍筋面积等。
设计人员需要根据这些结果分析柱的受力状况、钢筋配置是否合理，如有需要，可进行调整并重新计算。
五、PKPM 柱配筋计算的应用实例假设某工程需要设计一根高 20m、截面尺寸为 400mm×400mm 的混凝土柱，设计人员可以使用 PKPM 软件进行柱配筋计算。
首先，建立柱的三维模型，设置好相关参数，然后进行计算，最后根据计算结果进行设计。
PKPM构件配筋详解(DOC)
Uc:为非地震作用效应荷载组合下柱的轴压比;
Ucs:为地震作用效应荷载组合下柱的轴压比；G:为箍筋配筋标志。
注意事項
（1）圆柱是按等效矩形截面来计算箍筋面积的；
（2）柱子的箍筋是按用户输入的箍筋间距计算的，并满足加密区内最小体积 配箍率的要求控制。柱子的体积配箍率是按普通箍和复合箍的要求取值的。输出 的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要 除以箍筋肢数；
Aswvl:为地下室外墙或人防临空墙，每延米单侧竖向分布筋面积
（cm2/m）。
功能说明
（5）墙梁（RC Wall-Beam）
墙梁的配筋及输出格式与框架梁一致。需要特别说明的是：墙梁除混
凝土强度等级与剪力墙一致外，其它参数：主筋强度、箍筋强度、墙梁的箍筋间 距等均与框架梁一致。
注意事項
当墙梁的跨高比ln/h》时，墙梁按框架梁来设计；墙梁的跨高比In/h<5时,
（3）Asvj取计算的Asvjz与Asvjy的大值；Asv取计算的Asvz和Asvy的大 值；Asvm取Asvzm与Asvym的大值；
（4）输出的柱子纵筋面积满足规范规定的最小配筋率要求。
图中：
Asw:为墙柱端部边缘构件Lc范围内配筋面积（cm2）；
Aswh:为墙柱水平分布筋间距范围内水平分布筋面积（cm2）；
Ucs:为地震作用效应荷载组合下柱的轴压比；
G:为箍筋配筋标志。
注意事項
（1）柱配筋简图如下:
图8.641-3柱箍筋简图
（2） 柱子全截面配筋面积计算方法：As=2*（ Asx+Asy）-4*Asc
（3）柱子的箍筋是按用户输入的箍筋间距计算的，并满足加密区内最小体积 配箍率的要求控制。柱子的体积配箍率是按普通箍和复合箍的要求取值的。输出 的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要 除以箍筋肢数。
PKPM计算结果图示说明
11墙-梁
Asu1-Asu2-Asu3-----为梁上部左端、跨中、右端配筋面积(cm)。 Asd1-Asd2-Asd3-----为梁下部左端、跨中、右端配筋面积(cm)。 Asv----为梁加密区抗剪箍筋面积和扭剪箍筋面积的较大值(cm)。 Asv0----为梁非加密区抗。剪箍筋面积和扭剪箍筋面积的较大值(cm)。 Ast、Ast1----为梁受扭纵筋面积和抗扭箍筋沿周边布置的单肢箍的面积 (cm)。 G、VT----为箍筋和剪扭配筋标志。
8混凝土支撑
AsxAsy----支撑X、Y边单边配筋面积（含两根角筋）。 Asv----支撑箍筋面积。 G----为箍筋标志。 支撑配筋的看法是：把支撑向Z方向投影，即可看到柱图一样的配筋形式。
9刚支撑
R1----表示支撑正应力强度与抗拉、抗压强度设计值的比值F1/f。 R2----表示支撑X向稳定应力强度与抗拉、抗压强度设计值的比值F2/f。 R3----表示支撑Y向稳定应力强度与抗拉、抗压强度设计值的比值F3/f。
异形柱按双向受力计算配筋，程序按整截面进行配筋计算，每根柱的配 筋标，在一条引出线上，三个数分别为Asz、Asf、Asv。 Asz----表示异形柱固定钢筋位置的配筋面积，即位于直线柱肢端部和相 交处的配筋面积之合(cm)。 Asf----表示分布钢筋的配筋面积，即除Asz之外的钢筋面积(cm)。当柱外 伸大于200时，间距按200布置 。Asv----异形柱按双剪计算的箍筋面积(cm)。
6钢柱和方钢管混凝土柱
Uc----为柱的轴压比。 R1----表示钢柱正应力强度与抗拉、抗压强度设计值的比值F1/f。 R2----表示钢柱X向稳定应力强度与抗拉、抗压强度设计值的比值F2/f。 R3----表示钢柱Y向稳定应力强度与抗拉、抗压强度设计值的比值F3/f。
（完整版）PKPM手工配筋（根据SATWE配筋简图）
（完整版）PKPM⼿⼯配筋（根据SATWE配筋简图）根据SATWE计算结果⼿⼯配筋⼀、SATWE梁的计算结果的含义：1、加密区和⾮加密区箍筋都是按⽤户输⼊的箍筋间距计算的，并按沿梁全长箍筋的⾯积配筋率要求控制。
若输⼊的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使⽤，如果⾮加密区与加密区的箍筋间距不同，则应按⾮加密区箍筋间距对计算结果进⾏换算；1）⽤户输⼊的箍筋间距信息在SATWE参数设置框中2）沿梁全长箍筋的⾯积配筋率要求，见《混规》11．3．9 梁端设置的第⼀个箍筋距框架节点边缘不应⼤于50mm。
⾮加密区的箍筋间距不宜⼤于加密区箍筋间距的2倍。
沿梁全长箍筋的⾯积配筋率ρsv应符合下列规定：3）如何进⾏换算？保持总的配箍率不变，当加密区间距为100，⾮加密区间距为200，则应对⾮加密区箍筋⾯积进⾏换算，假设换算前后⾯积分别为ASV1、ASV2，间距分别为S1、S2，则有：ASV1/ S1= ASV2/ S2.[即Asv/S保持不变，原因见《混规》-2010中式（4.3.2-2）]2、算例下⾯的梁为百盛⽶⼚第三层右边数过来第四根边梁。
该梁有关信息如下：截⾯参数(m) B*H = 0.250*0.600保护层厚度(mm) Cov = 30.0箍筋间距(mm) SS = 100.0混凝⼟强度等级RC = 30.0主筋强度(N/mm2) FYI = 360.0箍筋强度(N/mm2) FYJ = 210.0抗震构造措施的抗震等级NF = 41、梁顶纵筋和梁底纵筋（bxh=250mmx600mm）1）配置原则：框架梁、次梁单侧纵筋不得多于两层，底筋根数不少于3根；同侧纵筋布置中，不同直径的钢筋，直径相差不⼤于2级；框架梁、次梁通长纵筋直径可⼩于⽀座短筋直径。
尽量使通长⾯筋（钢筋⾯积）不⼤于⽀座纵筋⾯积的60％，但不宜⼩于30％。
2）⼿⼯配置：梁⾯（右）：AS=12cm2=1200 mm2, 实配4根HRB400级直径20（1257），保护层C=20，2x(20+8)+3x25+4x20=211<250, 放置⼀排,满⾜（见《混凝》P102和P115）梁底（左）（：AS=13cm2=1300 mm2, 实配5根HRB400级直径20（1571），保护层C=20，2x(20+8)+4x25+5x20=256>250, 放置两排，上排2根，下排3根。
(整理)PKPM设计基础时的参数分析和最小配筋率使用注意事项.
PKPM设计基础时的参数分析和最小配筋率使用注意独立基础的最小配筋率问题比较复杂，有以下资料供参考：1.当独立基础底板厚度有规定：挑出长度与高度比值小于2.5。
因此不能当做一般的卧于地基上的板来看待2.满足1的要求是基础底面反力可以看作是线性的。
也就是说不考虑基础底板的弯曲或剪切变形。
3.基础底版有最小配筋要求即10@200，这比原来的8@200已经提高。
4.基础底版是非等厚度板，计算配筋率只能按全面积计算，不能按单位长度计算。
本人认为独立基础底板配筋不用按最小配筋率控制。
JCCAD程序中作了选项，如果输入最小配筋率则会按全截面演算最小配筋率。
当进行等强代换后程序还会重新演算最小配筋率。
我院总工要求结构设计人员的一些注意事项6、对小塔楼的界定应慎重，当塔楼高度对房屋结构适宜高度有影响时，小塔楼应报院结构专业委员会确定7、施工图涉及到钢网架、电梯及其它设备予留的孔洞、机坑、基础、予埋件等一定要写明：“有关尺寸在浇筑混凝土之前必须得到设备厂家签字认可方可施工。
”8、砌体结构不允许设转角飘窗。
9、钢结构工程设计必须注明：焊缝质量等级，耐火等级，除锈等级，及涂装要求。
10、砌体工程设计必须注明设计采用的施工质量控制等级。
（一般采用B级）。
11、砌体结构不宜设置少量的钢筋混凝土墙。
12、砌体结构楼面有高差时，其高差不应超过一个梁高（一般不超过500mm）。
超过时，应将错层当两个楼层计入总楼层中。
二．结构计算13、结构整体计算总体信息的取值：（1）混凝土容重（KN/m3）取26~27，全剪结构取27，若取25，对于剪力墙需输入双面粉层荷载。
（2）地下室层数，取实际地下室层数，当含有地下室计算时，不指定地下室层数是不对的，请审核人把关（3）计算振型数，取3的倍数，高层建筑应至少取9个，考虑扭转耦联计算时，振型应不少于15个，对多塔结构不应少于塔数×9。
计算时要检查Cmass-x及Cmass-y两向质量振型参与系数，均要保证不小于90％，达不到时，应增加振型数，重新计算。
pkpm剪力墙端柱计算问题_secret
pkpm剪⼒墙端柱计算问题_secret端柱计算商榷SATWE ⽤户⼿册边缘构件说明有：“…第五种（L 形 + 柱）：取为端柱计算配筋量与两个直段墙肢的底部计算配筋量的三者之和…”。
端柱计算配筋量为何？⽆有交代。
配筋简图端柱同其它独⽴柱，给出柱b 边、h 边配筋量。
通常认为柱配筋量为（b 边配筋 + h 边配）×2 – ⾓筋。
经查，发现柱配筋计算有问题：端柱如有配筋值，是处于⼩偏拉受⼒状态（拉⼒很⼤，弯矩很⼩）。
混凝⼟不能承受拉⼒，拉⼒均由钢筋承受。
如按单向偏拉计算Asx 、Asy，拉⼒计算重复。
应按双向偏拉⼀次计算。
总配筋量⼩很多。
某⼯程端柱（SATWE ）电算值如下：1#1#4# 2.625H10.3263219H 2.5G0.0-0.00.0(0.24)查配筋⽂件：----------------------------------------------------------------------------N-C= 1 ( 1)B*H(mm)= 600* 700Cover= 25(mm) Cx= 0.75 Cy= 0.75 Lc= 4.15(m) Nfc= 2 Rcc= 45.0 Fy= 360. Fyv= 360.RLIVEC= 1.00 混凝⼟柱边框柱⾓柱矩形截⾯ ( 29)Nu= -2215. Uc= 0.25 Rs= 2.44(%) Rsv= 0.00(%) Asc= 254.0( 36)N= 1430. Mx= -44. My= 96. Asxt= 2326. Asxt0= 2326.( 36)N= 1463. Mx= -26. My= 126. Asyt= 2895. Asyt0= 2895.Asxb0= 2535.( 28)N= 565. Vx= 131. Vy= 22. Ts= 15. Asvx= 0. Asvx0= 0.( 28)N= 565. Vx= 131. Vy= 22. Ts= 15. Asvy= 0. Asvy0= 0.抗剪承载⼒: CB_XF= 425.4 CB_YF= 461.6----------------------------------------------------------------------------如按双向⼩偏拉计算，N = 1463.、Mx = 77.、My = -160. 总配筋为4812.04㎜2（为地震组合）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pkpm柱配筋计算
摘要：
一、PKPM柱配筋计算简介
1.PKPM柱配筋计算的背景与意义
2.PKPM柱配筋计算的基本原理
二、PKPM柱配筋计算的方法与步骤
1.准备工作
a.了解PKPM软件
b.熟悉柱配筋计算的基本概念
2.输入参数
a.结构类型及层数
b.柱的截面性能指标
c.混凝土强度等级
d.钢筋类型与规格
3.计算过程
a.计算柱的正截面受力
b.计算柱的斜截面受力
c.计算柱的挠度和转角
d.计算柱的钢筋数量与位置
4.结果分析
a.查看计算结果
b.分析柱的配筋情况
c.检查计算过程是否有误
三、PKPM柱配筋计算在实际工程中的应用
1.工程案例介绍
2.利用PKPM柱配筋计算优化设计方案
3.提高工程质量和安全性
四、PKPM柱配筋计算的发展趋势与展望
1.计算方法的改进与优化
2.智能化与自动化的发展趋势
3.对我国建筑行业的积极影响
正文：
一、PKPM柱配筋计算简介
随着我国建筑行业的飞速发展，结构设计软件的应用越来越广泛。
PKPM （Probabilistic Analysis of Structure System）是一款非常受欢迎的结构分析软件，其中柱配筋计算功能可以帮助工程师快速、准确地完成柱子的配筋设计。
了解PKPM柱配筋计算的背景与意义，掌握其基本原理，有助于更好地利用这款软件提高设计效率与质量。
二、PKPM柱配筋计算的方法与步骤
1.准备工作
首先，需要了解PKPM软件的基本操作界面和功能，熟悉柱配筋计算的基本概念，以便更好地进行后续计算。
2.输入参数
在柱配筋计算中，需要输入以下参数：结构类型及层数、柱的截面性能指标、混凝土强度等级、钢筋类型与规格等。
这些参数的准确输入对于计算结果至关重要。
3.计算过程
PKPM柱配筋计算主要包括以下几个方面：
a.计算柱的正截面受力：根据输入参数，计算柱子在正截面受力情况下的弯矩、剪力等。
b.计算柱的斜截面受力：根据输入参数，计算柱子在斜截面受力情况下的弯矩、剪力等。
c.计算柱的挠度和转角：根据输入参数，计算柱子在受力情况下的挠度和转角。
d.计算柱的钢筋数量与位置：根据计算结果，自动生成柱子的钢筋配置方案。
4.结果分析
在计算完成后，需要对结果进行分析，查看计算结果是否合理，分析柱的配筋情况，检查计算过程是否有误。
三、PKPM柱配筋计算在实际工程中的应用
PKPM柱配筋计算在实际工程中具有广泛的应用。
例如，在某个工程案例中，工程师利用PKPM柱配筋计算优化了设计方案，既提高了工程质量，又确
保了工程安全。
这充分展示了PKPM柱配筋计算在实际工程中的重要价值。
四、PKPM柱配筋计算的发展趋势与展望
随着计算机技术的不断发展，PKPM柱配筋计算将不断改进与优化，呈现出智能化与自动化的趋势。
