压力钢管安装施工方案
水电站-压力钢管安装方案
压力钢管安装方案一编制依据编制依据二 工艺流程 2.1 工艺流程图焊接前检查清理预热定位焊纵缝焊接加筋环焊接防腐处理返修外观检查及无损探伤检测不合格合格返修不合格外观检查及无损探伤检测合格2.2 工艺流程说明2.2.1 焊接方法、焊接材料和焊接设备2.2.1.1 焊接方法（1）钢管制作纵缝焊接全部在钢管加工厂内完成，采用手工焊接及CO 2气体保护自动焊焊接。
为保证工期及质量要求我部采购了进口的CO 2气体保护自动焊接设备对钢管的焊缝进行焊接，由于此设备为国外进口设备，调试周期长，所以前期先采用手上焊接进行。
待自动焊接设备调试结束且合格后，即可使用此设备进行自动焊接。
自动CO2气体保护焊接设备运行示意图（2）加劲环环缝焊接采用CO2气体保扩焊焊接，加劲环的对接焊缝采用手工电弧焊焊接。
2.2.1.2焊接材料手工电弧焊用焊条和自动焊所使用的焊丝为国内知名厂家生产，每批焊材均出具出厂材质证明和质量保证书。
焊接材料应与母材材质相匹配，具体牌号根据焊接工艺评定及设计要求确定。
焊材入库后须按相应的标准检查牌号及外观质量状况，每批应抽检复验合格后才可使用，焊接材料放置在专用库房里，存放时垫离地面。
保证焊材库房的通风及干燥，相对湿度保持在70%以下，由于冬季气温较底，所以焊材库里使用暖气片进行供暖，从而保证库房温度在5℃以上。
库房里安放干湿度计、温度计，由专人进行定时的温度、相对湿度记录及焊接材料的发放记录。
烘焙后的焊条应保存在100~ 150℃的恒温箱内，药皮应无脱落和裂纹。
现场使用的焊条应装入保温筒，保温筒必须接通电源，焊条在保温简内的时间不宜超过4小时，超过后应重新烘焙，重复烘焙次数不宜超过2次。
焊条使用前，应检查批号及外观质量状况；自动焊焊丝在使用前应确保表面无油污、铁锈等杂质，否则应子清除；自动焊所用保护气体的杂质含量应符合有关标准，CO2的纯度在99.5%以上。
2.2.1.3焊接设备焊接设备及有关设施应有专人负责管理，并有专业人员定期进行维护、保养及检修，自动焊操作人员应了解设备性能及其特性，开焊前应确保参数调节正确，才可进行自动焊。
压力钢管安装施工方案
压力钢管安装施工方案1. 引言压力钢管是一种输送液体或气体的重要管道材料，其安装施工方案的合理与否直接关系到管道工程的质量和安全。
本文将从施工前的准备工作、压力钢管的安装步骤、施工过程中的注意事项等方面，详细阐述压力钢管的安装施工方案。
2. 施工前准备工作在进行压力钢管安装施工之前，需要进行以下准备工作：2.1 设计方案审查在施工前，需要仔细审查设计方案，确保施工过程符合规范和要求。
2.2 工程材料准备准备所需的压力钢管、管件、密封材料、焊接材料等，并进行材料检验和质量验收。
2.3 工程现场准备清理施工现场，确保施工区域干净、整洁，并设置安全警示标志。
2.4 施工人员培训对施工人员进行必要的培训，使其熟悉压力钢管的安装施工要求和操作流程。
3. 压力钢管安装步骤本节将详细介绍压力钢管的安装步骤，包括管道的预制、支撑安装、焊接连接等。
3.1 管道预制在施工现场根据设计方案进行管道的预制工作，包括对压力钢管进行切割、倒角、坡口处理等。
3.2 支撑安装根据设计要求，对管道进行支撑安装，确保管道的平整和稳定，避免出现变形和位移。
3.3 焊接连接根据焊接工艺要求，对压力钢管进行焊接连接。
在焊接过程中，应注意焊接操作规范和安全措施，确保焊缝质量。
3.4 密封处理对焊接连接处进行密封处理，采用密封垫、密封胶等材料，确保管道系统的密封性能。
4. 施工过程中的注意事项在压力钢管的安装施工过程中，需要注意以下事项：4.1 安全防护施工过程中应加强安全防护，佩戴好安全帽、防护眼镜等个人防护装备，并设置好安全警示标志，避免发生事故。
4.2 管道防腐处理对压力钢管进行防腐处理，采用合适的防腐材料和工艺，延长管道的使用寿命。
4.3 焊接监控在焊接过程中，应进行焊缝的质量监控，采用合适的焊接检测方法，确保焊缝质量符合要求。
4.4 管道试压在安装完毕后，对压力钢管进行试压，检测管道系统的密封性和耐压性。
5. 总结本文对压力钢管的安装施工方案进行了详细介绍。
压力钢管制作和安装的施工方案
中铁十四局集团有限公司北京市南水北调配套工程东干渠工程施工第四标段施工方案批准:审核:编制:目录一、工程概况二、实物工程量三、主要技术规程、规范及标准四、主要施工技术措施五、主要施工机具计划六、各项管理措施一、工程概况本标段为北京市南水北调配套工程东干渠工程施工第四标段，所在位置行政区划属于北京市朝阳区。
标段起自位于望京北路西侧150m处的5#盾构始发井，线路出5#盾构井后向东敷设，穿越光泽路桥后折向东南方向；沿北五环外侧向东南方向敷设，穿越轨道交通15号线到达6#盾构始发井。
本第八水厂分水口的设计方北京市水利规划设计研究院设计，我局承担了第八水厂分水口工程建设任务。
二、主要实物工程量项目名称单位工程量壁厚（mm）压力钢管规格型号DN300tT 3.776DN500T0.058DN700tT 1.778DN1600tT10.47914DN1800T21.35516DN2600T44.84824DN3600T57.3232DN4200T237.28136DN4600T95.0436DN4200--4600渐变T20.81DN2.6*1.2*1.8三通T23.76DN1600套管套2DN1800套管套8DN4200套管套4三、主要技术规程、规范及标准1、《压力钢管制造安装及验收规范》SL432--2008；2、中铁十四局集团有限公司北京市南水北调配套工程东干渠工程施工第四标段《压力钢管制造和安装技术要求》3、〈金属结构制作与机电安装工程〉4、《气焊、手工电弧焊及气体保护焊焊缝焊缝坡口的基本型式与尺寸》GB985-885、《埋弧负阜炱驴诘幕拘褪接氤叽纭稧GB986-886、《钢熔化焊接接头射线照相和质量分级》GB3323-87；7、《水工金属结构防腐蚀规范》SL105-95；8、《施工现场临时用电安全技术规范》JGJ46-88；9、《建筑施工安全检查标准》JGJ59-99；四、主要施工技术措施根据工程实际情况需要，压力钢管主要施工过程分解为1、材料进货物资检验所有构成实物工程的钢材、焊条、焊剂、焊丝以及油漆等送到现场后，项目部立即组织相关技术负责人，材料员对来料依据设计图纸，设计更改，材料计划等进行验收，主要检查材料的规格及型号是否与材料质量证明书相符，几何尺寸是否超标。

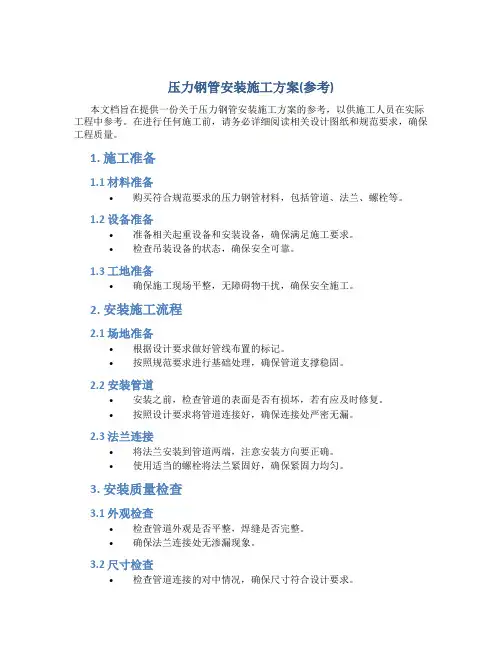

压力钢管安装施工方案(参考)
压力钢管安装施工方案(参考)本文档旨在提供一份关于压力钢管安装施工方案的参考，以供施工人员在实际工程中参考。
在进行任何施工前，请务必详细阅读相关设计图纸和规范要求，确保工程质量。
1. 施工准备1.1 材料准备•购买符合规范要求的压力钢管材料，包括管道、法兰、螺栓等。
1.2 设备准备•准备相关起重设备和安装设备，确保满足施工要求。
•检查吊装设备的状态，确保安全可靠。
1.3 工地准备•确保施工现场平整，无障碍物干扰，确保安全施工。
2. 安装施工流程2.1 场地准备•根据设计要求做好管线布置的标记。
•按照规范要求进行基础处理，确保管道支撑稳固。
2.2 安装管道•安装之前，检查管道的表面是否有损坏，若有应及时修复。
•按照设计要求将管道连接好，确保连接处严密无漏。
2.3 法兰连接•将法兰安装到管道两端，注意安装方向要正确。
•使用适当的螺栓将法兰紧固好，确保紧固力均匀。
3. 安装质量检查3.1 外观检查•检查管道外观是否平整，焊缝是否完整。
•确保法兰连接处无渗漏现象。
3.2 尺寸检查•检查管道连接的对中情况，确保尺寸符合设计要求。
3.3 压力测试•根据规范要求进行管道的压力测试，确保管道承受正常工作压力。
4. 完工验收4.1 施工资料整理•归档相关施工图纸、记录等资料。
4.2 完工验收•请相关技术人员进行验收，确保安装符合相关规范。
结语压力钢管安装施工是一项复杂的工程，需要严格按照规范要求进行施工，确保工程质量和安全。
希望这份参考方案能够帮助施工人员们更好地进行压力钢管安装工作。
压力管道安装施工方案
压力管道安装施工方案压力管道安装施工方案一、工程概况：本工程是在某地区进行分调压站建设，主要工程包括压力管道的安装施工。
压力管道主要由钢管、配件等材料组成，用于输送液体或气体，具有较高的压力、温度和流量要求，安装施工要求高度严格。
二、施工准备：1. 工程测量：根据施工设计图纸，对施工现场进行测量，确定压力管道的铺设位置和坡度。
2. 材料采购：根据工程需要，采购符合国家标准的优质压力管道材料，并进行材料检验。
3. 施工人员：组织有相关经验的施工队伍，包括工程师、技术人员和熟练工人。
三、施工步骤：1. 开挖沟槽：根据设计要求，在施工现场开挖沟槽，确保沟槽的宽度和深度符合要求，并进行沟槽的清理工作。
2. 预埋件安装：在沟槽底部铺设合适的垫层，然后安装混凝土预埋件，确保预埋件的位置准确。
3. 钢管安装：根据设计要求，将钢管逐段铺设在预埋件上，并进行连接。
3.1 管道排列：按照设计图纸要求进行压力管道的排列，尽量减少管道弯曲。
3.2 管道连接：采用焊接、螺纹连接等方式进行管道的连接，确保连接牢固、密封性良好。
3.3 管道支承：对长距离的管道，进行适当间隔设置支承装置，保证管道的强度和稳定性。
4. 压力测试：在管道安装完毕后，进行压力测试，确保管道能够承受额定压力，没有泄漏现象。
5. 技术验收：根据国家相关标准和规范，对压力管道进行技术验收，包括管道的尺寸、质量和安全性等方面的检查。
四、安全措施：1. 安全教育：施工前进行安全教育，加强施工人员的安全意识，确保施工过程中遵守安全规范。
2. 施工现场保护：设置警示标志和围挡，保护施工现场，确保工地的安全。
3. 管道保护：在管道铺设过程中，要注意保护管道不受损坏，确保管道的完整性和可靠性。
4. 施工机具使用：合理使用施工机具，确保施工操作的安全和正确性。
5. 清理整理：施工完成后，及时清理施工现场，清除杂物和碎料，确保施工场地的整洁和安全。
五、总结：压力管道的安装施工是一项技术要求较高的工程，要求施工人员具备相关的技术和经验。
水电站压力钢管安装施工方案
锦屏一级电站压力钢管安装施工方案1 工程概述1.1 工程概况本合同设有6条压力管道,管道平行布置。
压力钢管布置在压力管道的上平段、上弯段、斜井段、下弯段、下平段、渐变段和连接段，由直管、弯管、锥管、连接段及其部件组成,连接段出口与蜗壳相接。
上平洞和60°斜井的钢管内径φ9.0m，渐变管段长14m,钢管内径由φ9。
0m变为φ7。
0m。
本标6条压力钢管总制作安装工程量约17619。
4t，钢管内径有D=9m和D=7m，材质有16MnR和600MPa高强钢，壁厚δ=24～62mm，其中16MnR低合金钢壁厚δ=24～36mm，600MPa高强钢壁厚δ=36～62mm。
附件主要包括阻水环、加劲环.根据现场的运输条件,拟定:上平段和斜井段压力钢管单节制造长度为3.0m，单节出厂，最大体形尺寸为φ9648×3000mm，最大起吊运输重量为30t;下平段制造长度为3.0m单节出厂，最大体形尺寸为φ9596×3000mm，最大起吊运输重量约为36t。
6条引水洞压力钢管设计制作安装总重量为17619。
4t（比投标文件工程量17163t增加456.4t），6条压力钢管轴线总长度为1732。
146m.1。
2 编制依据本措施主要编制依据为相关设计图纸、相应的施工规范和验收规范，主要编制依据如下：1、《水电水利工程压力钢管制造安装及验收规范》（DL/T 5017—2007）2、《四川省锦屏一级水电站压力钢管制造及安装技术要求》设计通知（总640号)3、《引水发电系统土建及金属结构安装工程招标文件（C401）》及投标文件。
4、《压力管道钢衬段管节图（1/4）》【CD66—SG-435—1（17,21，25，29，33,37)】5、《压力管道钢衬段管节图（2/4）》【CD66—SG—435—1（18，22，26，30，34，38）】6、《压力管道钢衬段管节图（3/4）》【CD66—SG—435—1(19,23,27，31，35,39)】7、《压力管道钢衬段管节图(4/4）》【CD66—SG—435—1(20，24,28，32，36，40)】2 钢管运输2。
压力管道设计及安装施工方案
一、工程概况1. 工程名称：XX压力管道安装工程2. 建设单位：XX有限公司3. 施工地点：XX市XX区4. 设计压力：0.8 Mpa5. 使用压力：0.7 Mpa6. 管道材质：20#无缝钢管7. 施工周期：60天二、编制依据1. 《特种设备安全检查条例》2009版。
2. 《压力管道安全技术监察规程——工业管道》TSG D0001—20093. 《工业金属管道规程施工及验收规范》GB50235—20104. 《现场设备工业管道焊接工程施工及验收规范》GB50236—20115. 《石油化工设备和管道涂料防腐蚀技术规范》SH3022-19996. 《室内管道支吊架》05R417-1三、设计内容1. 管道布置：根据现场实际情况，合理布置管道走向，确保管道安全、可靠、美观。
2. 管道选材：选用符合国家标准的20#无缝钢管，满足设计压力和使用压力要求。
3. 焊接工艺：采用全焊透焊接工艺，确保管道焊接质量。
4. 支吊架设置：根据管道材质、管径、设计压力等因素，合理设置支吊架，保证管道在运行过程中的稳定性。
四、安装施工方案1. 施工准备（1）技术准备：组织技术人员和施工人员学习相关规范和标准，明确施工要求和操作规程。
（2）材料准备：采购符合国家标准的管道、阀门、管件、焊接材料等。
（3）机具准备：准备施工所需的吊装设备、焊接设备、切割设备、测量工具等。
2. 施工步骤（1）管道下料：根据设计图纸，进行管道下料，确保尺寸准确。
（2）管段加工：对管道进行切割、坡口加工，保证焊接质量。
（3）管道组装：将加工好的管段进行组装，确保组装精度。
（4）焊接：采用全焊透焊接工艺，确保焊接质量。
（5）试压：对管道进行试压，检查管道的密封性能和强度。
（6）防腐：对管道进行防腐处理，提高管道的使用寿命。
（7）支吊架安装：根据设计要求，安装支吊架，保证管道在运行过程中的稳定性。
3. 施工质量控制（1）严格控制材料质量，确保所用材料符合国家标准。
电站压力钢管工程施工方案
一、工程概况本工程为某水电站压力钢管安装工程，主要包括压力钢管的制作、运输、吊装、安装和焊接等工序。
压力钢管设计直径为12.4m，最大设计内水压力为1.4MPa，是目前世界上管径最大的引水压力钢管。
本工程采用钢衬钢筋砼联合受力结构，布置上顺水流分为坝内段、坝后背管段及下水平段。
二、施工准备1. 施工组织机构成立项目领导小组，负责工程的全面管理；成立工程技术组，负责工程的技术指导和施工方案编制；成立质量安全管理组，负责工程的质量和安全监督。
2. 施工人员组织施工队伍，对施工人员进行专业培训，确保施工人员具备相应的技能和素质。
3. 施工材料根据设计要求，选用60kgf/mm2级高强度低合金调质钢和16MnR钢制作压力钢管。
确保钢材质量，满足工程要求。
4. 施工设备配备足够的施工设备，如吊车、运输车、焊接设备、检测设备等，确保施工顺利进行。
三、施工工艺1. 制作工艺（1）下料：根据设计图纸，按照钢管尺寸进行下料。
（2）成型：采用冷弯成型工艺，确保钢管尺寸和形状符合设计要求。
（3）焊接：采用自动焊接技术，确保焊接质量。
（4）探伤：对焊接后的钢管进行超声波探伤，确保焊接质量。
2. 运输工艺（1）采用平板车运输，确保钢管在运输过程中的安全。
（2）在运输过程中，对钢管进行固定，防止钢管发生位移。
3. 吊装工艺（1）根据现场条件，选择合适的吊装设备。
（2）吊装前，对吊装设备进行安全检查。
（3）吊装过程中，确保钢管垂直、平稳，避免碰撞。
4. 安装工艺（1）根据设计图纸，确定安装位置。
（2）采用高精度测量仪器，确保钢管安装精度。
（3）安装过程中，对钢管进行固定，防止钢管发生位移。
5. 焊接工艺（1）采用自动焊接技术，确保焊接质量。
（2）焊接过程中，严格控制焊接参数，确保焊接质量。
四、质量控制1. 严格按设计图纸、规范和施工方案进行施工。
2. 加强对施工材料、设备、工艺和质量检测的监控。
3. 建立质量管理体系，确保工程质量。
压力钢管安装施工方案(参考)
压力钢管安装施工方案一、工程概况务川沙坝水电站位于贵州省务川县境内，为引水式电站。
电站主要由拦河闸坝、引水隧洞、压力管道及发电厂房等水工建筑物组成。
本电站的设计方为贵州省水利水电勘测设计研究院设计，我局承担了水电站引水道工程建设任务。
该工程的引水隧洞长323.968米，断面为圆形，其净尺寸为直径5米，开挖直径为6米。
压力钢管长169.047米，其末端分岔为两个支管。
其中的主管直径为4.5米，长157.757米，重286.4t；支管直径2.5米，长21.615米，重21.46t；加劲环120个，重85.23t；岔管1个，重25.16t。
总安装吨位418t。
压力钢管的材质为16MnR，主管管壁厚度为16-20mm；支管管壁厚度为18mm；岔管的壁厚为24mm。
本工程项目计划于2005年2月20日开工，于2005年6月20日全部完工。
二、主要实物工程量项目名称单位工程量备注压力钢管的制造和安装主管δ=16-20mm t 286.40 16MnR岔管δ=24mm t 25.16 16MnR支管δ=18mm t 21.46 16MnR加劲环t 85.23 16MnR三、主要技术规程、规范及标准1、《压力钢管制造安装及验收规范》2、务川沙坝水电站工程《压力钢管制造和安装技术要求》；编号：洪沙-S-水工-B-053、《水利水电工程施工手册》〈金属结构制作与机电安装工程〉第4卷4、《气焊、手工电弧焊及气体保护焊焊缝焊缝坡口的基本型式与尺寸》GB985-885、《埋弧焊焊缝坡口的基本型式与尺寸》GB986-886、《钢熔化焊接接头射线照相和质量分级》GB3323-87；7、《水工金属结构防腐蚀规范》SL105-95；8、《施工现场临时用电安全技术规范》JGJ46-88；9、《建筑施工安全检查标准》JGJ59-99；四、主要施工技术措施根据工程实际情况需要，压力钢管主要施工过程分解为1、材料进货物资检验所有构成实物工程的钢材、焊条、焊剂、焊丝以及油漆等送到现场后，项目部立即组织相关技术负责人，材料员对来料依据设计图纸，设计更改，材料计划等进行验收，主要检查材料的规格及型号是否与材料质量证明书相符，几何尺寸是否超标。
压力钢管安装工程施工方案
压力钢管安装工程施工方案一、材料和连接件1、钢材1）每批钢材入库验收时，应向监理人提交产品质量证明书，并接受监理人的检查，没有产品合格证件的钢材不得使用。
2）所有钢板均应由承包人负责进行抽样检验。
每批钢板抽样数量为2％，且不少于2张(调质钢、厚度大于60mm的钢板及沿厚度方向受拉的钢板应每张检验)。
监理人认为有必要时，有权随机抽样，增加附加检验量。
发现有不合格者，再加倍，如此类推。
同一牌号、同一质量等级、同一炉罐号、同一品种、同一尺寸、同一热处理制成的钢板可列为一批。
检验成果应报送监理人。
3）沿厚度方向受拉的钢板(例如用于岔管加劲肋的钢板)，应由承包人增作厚度方向(Z向)拉伸试验(测定抗拉强度、屈服点、伸长率及断面收缩率)有硫含量检测，试验和检测成果应报送监理人。
4）钢板应按钢种、厚度分类堆放，垫离地面；户外堆放时，应架设防雨棚，防止腐蚀、污染和变形。
2、焊接材料…1）焊接材料的品种应与母材和焊接方法相适应。
承包人应按监理人指示，对焊接材料进行抽样检验，并将检验成果及产品质量证明书、使用说明书提交监理人。
2）焊接材料在存放和运输过程中，应密封防潮。
存放的库房内通风良好，室温不应低于5℃，相对湿度不应高于70％，并定时记录室温度和相对湿度。
3、连接件连接件的品种和规格应符合施工图纸规定。
承包人应向监理人提交产品质量证明书。
二、焊接1、焊工和无损检测人员资格1）焊工a、凡参加钢管焊接的焊工，均应按DL5017—93第6.2节的规定通过考试，并取得相应的合格证。
<b、焊工中断焊接工作6个月以上者，应重新进行考试。
2、无损检测人员无损检测人员应经过专业培训，通过国家专业部门考试，并取得无损检测资格证书。
评定焊缝质量应由II级或II级以上的无损检测人员担任。
3、工艺评定根据钢管使用的不同钢板和不同焊接材料，组成以下各种焊接试板进行焊接工艺评定。
1)对接焊缝试板，评定对接焊缝焊接工艺；2)角焊缝试板，评定角焊缝焊接工艺；3)组合焊缝试板，评定组合焊缝(对接焊缝加角焊缝)的焊接工艺。
泵站压力钢管安装施工方案
一、工程概况1. 工程名称：XX泵站压力钢管安装工程2. 工程地点：XX市XX区XX泵站3. 工程规模：XX米4. 设计压力：XX MPa5. 施工周期：XX个月二、施工目标1. 确保施工质量，符合设计要求和规范标准。
2. 保障施工安全，预防事故发生。
3. 确保施工进度，按时完成工程任务。
三、施工准备1. 技术准备（1）组织施工技术人员和工人进行技术交底，学习施工规范和要领。
（2）熟悉施工图纸、技术资料及相关标准、规范。
（3）编制施工方案，做好深化设计，与技术单位、建设单位进行技术交底。
2. 材料准备（1）确保管材、焊材、阀门等材料符合设计要求和规范标准。
（2）对材料进行检验，确保质量合格。
3. 人员准备（1）组织施工队伍，明确分工，落实责任。
（2）对施工人员进行培训，提高施工技能和安全意识。
4. 设备准备（1）检查施工设备，确保设备完好、性能稳定。
（2）调试设备，确保设备运行正常。
四、施工工艺1. 管道安装（1）根据施工图纸，确定管道走向、支架位置。
（2）在支架上安装管道，确保管道位置准确、牢固。
（3）对管道进行试压，确保管道无泄漏。
2. 焊接（1）根据规范要求，选择合适的焊接工艺和焊接材料。
（2）对焊工进行培训和考核，确保焊接质量。
（3）进行焊接作业，确保焊缝饱满、平整。
3. 阀门安装（1）根据设计要求，选择合适的阀门类型和规格。
（2）在管道上安装阀门，确保阀门位置准确、牢固。
（3）进行阀门调试，确保阀门启闭灵活、无泄漏。
4. 试压（1）按照规范要求，对管道进行试压。
（2）检查试压结果，确保管道无泄漏。
五、质量控制1. 材料质量：确保管材、焊材、阀门等材料符合设计要求和规范标准。
2. 施工质量：严格按照施工工艺和质量标准进行施工，确保施工质量。
3. 焊接质量：对焊工进行培训和考核，确保焊接质量。
4. 阀门质量：确保阀门安装位置准确、牢固，启闭灵活、无泄漏。
六、安全管理1. 施工现场安全：落实安全责任，加强安全教育培训，提高施工人员安全意识。
压力钢管分部工程施工方案
压力钢管分部工程施工方案一、工程概况压力钢管分部工程是指在管道工程项目中，在需要承受高压介质的管道系统中采用压力钢管进行输送或者贮存的工程。
压力钢管分部工程的施工是管道工程中的重要环节，负责在管道系统中安装、连接、测试和保护压力钢管，确保其安全、可靠、稳定地运行。
本文以某压力钢管分部工程为例，介绍了其施工方案，包括工程概况、施工组织设计、技术措施、安全与质量控制等内容，旨在全面规范压力钢管分部工程的施工过程，确保工程质量和安全。
二、施工组织设计1. 施工组织机构本工程施工组织结构如下：项目经理：负责全面的施工管理和协调工作，确保工程进度和质量。
技术负责人：负责技术方案的制定和实施，指导施工作业。
安全质量员：负责施工现场的安全和质量监管。
施工队长：负责具体的施工作业和现场管理。
2. 施工队伍施工队伍应包括具有一定工程经验和技术能力的技术人员和熟练的施工作业人员，确保施工质量和进度。
3. 施工设备施工设备包括压力钢管连接设备、起重机械、焊接设备、试压设备等，应符合相应的安全技术标准，确保施工安全和质量。
4. 施工材料施工材料包括压力钢管、管件、密封材料、焊接材料等，应符合工程要求，具有相应的质量认证，确保工程质量。
三、技术措施1. 工程准备根据设计要求和施工图纸，进行现场勘察和测量，确定施工范围和施工基准线，做好施工准备工作。
2. 基础处理对于地下埋设的压力钢管进行基础处理，包括清理基坑、进行基础检验、铺设防腐层等，确保基础稳定和安全。
3. 管道安装根据设计要求和施工图纸，进行压力钢管的安装、连接和支架设置，采用专用连接方法，确保管道连接紧密、无泄漏。
4. 焊接和试压对于需要焊接的压力钢管进行焊接工艺的评定和操作规程的制定，保证焊接质量符合标准要求，随后进行试压工序，确保管道系统的密封性和安全性。
5. 防腐保温对于地下埋设和室外暴露的压力钢管进行防腐防腐保温处理，采用适当的防腐涂料和保温材料，确保管道系统的长期使用。
压力管道施工方案
压力管道施工方案第一节施工工艺及流程根据本工程的特点，压力钢管段属于地下式埋管，首先进行压力钢管段和高压段洞室开挖，再进行高压段砼衬砌和灌浆，再进行压力管道的安装。
第二节压力钢管段土建施工压力钢管段施工主要包括：土石方明挖和石方洞挖。
1.土石方明挖土石方明挖严格按照施工图进行施工，施工中采取在现已开挖的厂区断面上进行开挖,开挖中采取至上而下的顺序,结合人工与预裂爆爆的施工方法进行土石方开挖,石方钻爆中采取手风钻进行钻爆作业,其钻头直径为φ40，挖掘机配合自卸车运输出渣，高边坡施工中，针对岩石稳定情况，可采取洞门喷锚施工工艺，限制边坡变形，以防产生危险。
2.石方洞挖当洞门形成后,石方洞挖主要施工方法与高压引水洞缓平段施工方法一致，这里不再敖述。
第三节压力钢道制作当洞挖施工开始后,我部准备开始对压力管道段进行制作,由于本标段压力管道钢材用量少,而且制作难度大,焊接工艺复杂,因此我部不准备建设压力钢管生产厂房,准备委托具有资质的厂家进行订作生产与安装，以节省成本和保证质量。
1.压力钢管委托生产要求压力钢管委托制作条件:我部准备在具有压力容器生产、制作、安装、焊接一级资的厂家中招标一家生产单位进行压力钢管的制作、安装、焊接工作。
并签订正式施工生产合同。
其委托厂家全方位履行钢管的制造、焊接、运输、安装、涂装、灌装及质量检验和验收等全部工作。
并且应指派持有上岗证的合格焊工和无损检测人员进行焊接、检验和评定工作。
2．压力钢管制作安装材料采购及质量控制钢管制作和安装所需的钢材、焊接材料、连接件和涂装材料的每一批材料到货后须经监理工程师验收签认后，方准使用。
2.1钢板（1）每批钢材入库验收时，应向监理工程师提交产品质量证明书，并接受监理工程师的检查，没有产品合格证件的钢材不得使用。
（2）所有钢板均由委托厂家质检部门负责进行抽样检验。
每批钢板抽样数量为2%，且不少于2张，同一牌号、同一质量等级、同一炉罐号、同一品种、同一尺寸、同一热处理制成的钢板可列为一批，检验成果报送监理工程师。
压力钢管加工及安装施工方案(水利)
目录1. 工程概述 (1)2. 编制依据 (5)3. 施工布置 (7)4. 压力钢管制作准备和材料要求 (8)4.1 施工准备 (8)4.2 材料要求 (10)5. 压力钢管制作工艺措施 (12)5.1 钢板表面处理 (13)5.2 钢板排料、划线、切割和坡口加工 (14)5.3 钢板卷制 (15)5.4 组圆、焊接、调圆 (16)5.5 岔管制造 (17)5.6 装焊加劲环、支腿、吊耳等附件 (17)5.7 钢管摞节 (18)5.8 钢管焊接 (18)5.9 焊缝检验 (23)6. 压力钢管安装 (24)6.1 安装工艺流程 (24)6.2 安装需具备的条件 (24)6.3 安装程序 (25)6.4 安装准备 (25)6.5 压力钢管的施工运输及吊装 (25)6.6 岔管段安装 (28)6.7 压力钢管现场焊接施工 (28)6.8 冬雨季施工措施 (30)7. 压力管道防腐 (31)8. 压力钢管水压试验 (33)9. 管道的试运行 (37)10. 施工进度计划及资源配置 (38)10.1 施工进度计划 (38)10.2 资源配置 (38)11. 压力钢管制安质量保证措施 (39)11.1 信息管理措施 (39)11.2 主要保证施工措施 (40)11.3 保证施工工艺的主要技术措施 (42)12. 实现安全目标的保证措施 (43)13. 施工环境保证措施 (45)压力钢管加工及安装施工方案1. 工程概述毕大提水泵站位于大坝下游左侧冲沟内，采用一级提水，泵房型式为地面式，原水经取水口、取水隧洞、进水压力管道，进入水泵后提至1475.000m设计运行水位高程，水泵进水管中心高程为1292.250m，设计流量6.0m3/s；厂房基础平面尺寸64.0*33.0m（长*宽）。
压力钢管包括进水管和提水管。
进水管布置于取水隧洞之后，包含洞内埋管段、洞外埋管段以及泵房内明管，最大内压0.5Mpa，管材均采用Q345—C。
压力钢管制作和安装的施工方案
压力钢管制作和安装的施工方案一、项目背景压力钢管是在工业领域中广泛使用的一种管道材料，具有高强度和耐压性能。
它主要用于输送液体和气体，在化工、石油、天然气等行业中非常重要。
本文将针对压力钢管的制作和安装过程，提出详细的施工方案。
二、施工前的准备工作1.钢管的选择：根据实际使用需求，选择合适的钢材种类和规格，注意钢材质量和符合相关国家标准。
2.设计方案：根据工程要求进行设计，确定管道的布置方式、管道长度、管径大小、管道走向等。
3.施工图纸：根据设计方案绘制施工图纸，标注管道布置、管径和连接方式等信息。
4.施工队伍：组建专业的施工队伍，包括工程师、技术人员和工人，确保施工质量。
三、压力钢管制作工艺1.加工预处理：对原材料进行切割、切口和修整等预处理工作。
2.焊接工艺：根据不同的管道连接要求，选择合适的焊接工艺，如电弧焊接、氩弧焊接等。
3.焊接检测：对焊接接头进行检测，采用无损检测等方法，确保焊缝质量。
4.弯曲成型：根据需要对钢管进行弯曲成型，使用专业的弯管设备，保证钢管的弯曲半径和角度。
四、压力钢管安装工艺1.施工准备：根据施工图纸确定管道敷设的起止位置，并进行地面标定、测量等工作。
2.清理施工区域：清理安装区域，确保施工现场整洁，便于工人操作。
3.地面打桩：根据施工图纸要求，进行地面打桩工作，确定管道敷设的位置。
4.敷设管道：根据施工图纸进行管道敷设，同时注意管道的准确连接和定位。
5.连接管道：根据设计要求和施工图纸，采用合适的连接方式对管道进行连接，如焊接、螺纹连接等。
6.绝热处理：对管道进行绝热处理，根据要求使用合适的绝热材料，保证管道的温度稳定。
7.测试验证：对敷设好的管道进行压力测试，确保管道的密封性和可靠性。
8.防腐处理：对已安装好的压力钢管进行防腐处理，采用合适的防腐材料和方法。
9.完善安装：对管道进行最后的检查和调试工作，保证管道的正常运行。
五、施工质量控制1.施工过程中严格按照设计和图纸要求进行操作，保证工艺规范。
电站压力钢管工程施工方案
电站压力钢管工程施工方案一、工程概况本项目为XX电站压力钢管工程，位于XX地区，主要作用是为电站提供输水通道，将水从水库输送到发电机组。
压力钢管工程是电站的重要组成部分，其施工质量直接影响到电站的安全运行和发电效率。
本工程压力钢管直径为φ8m，材质为Q345R，管长约为1000m，设计工作压力为1.0MPa，设计温度为25℃。
二、施工准备1. 技术准备：根据设计文件和相关规范，编制详细的施工方案，明确施工工艺、施工顺序、质量标准和安全措施。
对施工人员进行技术培训和安全教育，确保施工人员熟悉施工方案和操作规程。
2. 施工现场准备：清除施工场地内的障碍物，平整场地，设置临时道路和排水设施。
根据施工需求，搭建临时设施，包括施工用房、材料仓库、加工厂等。
3. 材料准备：根据工程量清单，提前采购所需的材料，包括钢管、焊接材料、防腐材料等。
对材料进行检验，确保材料质量符合设计要求。
4. 设备准备：根据施工需求，配置足够的施工设备，包括挖掘机、吊车、管道铺设机、焊接设备、检测设备等。
对设备进行调试和检验，确保设备正常运行。
三、施工工艺及流程1. 管道铺设：根据设计图纸，进行管道的铺设。
先进行管道的预处理，包括切割、打磨等。
然后进行管道的铺设，采用吊车和铺设机进行，确保管道铺设的直线度和垂直度。
2. 焊接：采用氩弧焊进行管道的焊接，焊接顺序为打底焊接、填充焊接、盖面焊接。
焊接过程中，严格控制焊接电流、电压和焊接速度，确保焊接质量。
焊接完成后，进行焊缝的检验，包括外观检验和无损检测。
3. 防腐：根据设计要求，对焊接完成的管道进行防腐处理。
采用防腐涂料进行涂装，涂装前进行表面处理，确保涂装质量。
4. 压力试验：管道安装完成后，进行压力试验。
试验压力为设计工作压力的1.5倍，持续时间不少于30分钟。
试验过程中，观察管道变形、泄漏等情况，确保管道满足设计要求。
5. 竣工验收：施工完成后，组织竣工验收。
验收内容包括管道的外观、焊接质量、防腐质量、压力试验等，确保工程质量符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、编制依据1、《压力钢管制造安装及验收规范》DL5017-932、《水工金属结构焊接通用技术条件》（SL36-2007）3、《给水排水管道工程施工及验收规范》4、《水利水电工程金属结构与机电设备安装安全技术规程》（SL400-2007）5、《河南省南水北调配套工程许昌市境17号分水口门输水管道施工技术要求》6、设计文件等国家及部门颁发有关规程、规范、标准二、施工准备2.1、施工人员准备2.1.1、项目部组织机构2.1.2项目管理人员名单2.1.3电焊工操作人员一览表根据工程实物量和工期的要求，要调配足量的电焊工、气焊工、防腐工、起重工，要有一名电工负责施工现场的施工用电管理工作。
因管线在野外施工，参与施工的人员一定要熟悉施工现场的环境、条件及管理要求等情况，进行现场实物交底。
施工人员应认真听取技术与安全交底，掌握技术要求和施工安全要求，组织施工人员学习有关的标准、规范。
明确用户对该项目工程的施工要求，施工前做好参与施工人员安全教育工作和技术准备工作。
2.1.4、材料准备材料管理人员要根据本项目工程的施工用料情况，提前做好材料的提取、接受和采购工作，掌握本项目工程所用材料的标准和质量要求，材料接受和购料时，所有的材料必须向供料单位索取有效的质量证明书。
必须认真核对、检查材料的材质、规格、型号、质量等项目。
供货标准要符合用户和标准、规范的要求，管道组成件应有许可标志。
材料检验人员认真做好材料验收记录。
有异议者及时向有关人员提出，不合格者不得发放到施工班组，严把材料供应的质量关。
压力钢管供应根据施工进度，提前联系业主指定有供货合同的钢管生产厂家，由厂家按施工进度计划供货，在设计PCCP管弯头和阀井的安装桩号部位及时供货，所需焊条现场采购有质量保证有出厂合格证的产品。
2.1.5、机具准备根据本项目工程的施工内容和特点，及早准备好运输与吊装设备，保证按计划时间进行管道的运输与吊装施工；对切割下料设备、焊接设备、除锈和坡口处理设备、试验设备等足额进行配备，施工前要做好全面检查，使设备处于完好的状态，以保证施工的连续性。
按班组配备好小型工具，以满足施工手段的需要。
备好动力接线及开关，保证该工程的按时开工及顺利施工。
施工主要设备一览表三、压力钢管安装施工方案3.1制作与验收本标段的钢管由发包人采购，现场验收由监理工程师主持，按照有关规程、规范标准，检查钢管的材质、外径、内径、椭圆度、长度、角度、节口、防腐等项均符合设计要求。
3.2钢管安装流程钢管安装流程：钢管交接验收→钢管运输至现场→钢管清口→吊装、组对→安装焊接→焊接检测→焊缝修补及缺陷处理→钢管件及接口防腐→验收。
3.3钢管的运输与吊装根据现场施工条件及考虑钢管重量和起重设备的安全起吊距离，拟选用70t履带式起重机吊装钢管，20t平板挂车运输。
(1) 钢管在运输、堆放、吊装等过程中，严防碰撞、挤压及其它不适当的搬运方式，亦应防止破坏涂层。
对管口部位更应注意保护，防止变形。
(2) 钢管装卸车时，应采取吊卸，不得从车上滚下或溜放。
钢管置放时，应按安装顺序分区放置，并留通道，以利分批取用。
置放时，一般应立放且下管口应有足够支点均匀垫稳，平放则应在管下垫方木，管两侧以弧形木楔子，卡紧订牢。
(3) 钢管吊装时，应使用表面无摩擦力固定带、钩子、压板及其它金属件将钢管固定。
钩子不要钩住钢管内表面，而要用绳索系牢固。
钢管吊起时绳索要保持一定的角度确保钢管变形力最小。
3.4钢管清口（1）清口时，用钢丝刷将管端外表面距管口25mm范围内的浮锈、底漆、泥土等杂物清理干净。
对于不符合焊接要求的管口钝边、坡口进行修整。
坡口角度为30～35度；钝边为1.0～1.6mm。
（2）接口处要彻底地清刷干净，清刷掉管道内的异物和灰尘。
3.5钢管吊装、组对（1）对清口完毕的钢管进行吊装、准备组对时，应清除管内杂物。
（2）吊装等过程中，严防碰撞、挤压及其它不适当的搬运方式，亦应防止破坏涂层。
对管口部位更应注意保护，防止变形。
（3）钢管吊装时，采用表面无摩擦力固定带、钩子、压板及其它金属件将钢管固定。
钩子不要钩住钢管内表面，而要用绳索系牢固。
钢管吊起时绳索要保持一定的角度确保钢管变形力最小。
（4）组对前，对口管工要重新检查管口附近的质量，特别是钢管下方，由于前两道工序检查不便而漏检及观察不清，可能有缺陷存在，如确认无误后再进行组对。
始装节的里程偏差不应超过±5mm。
弯管起点的里程偏差不应超过±10mm。
始装节两端管口垂直度偏差不应超过±3mm。
与PCCP管连接的管节中心偏差不大于5mm；与岔管连接的管节及弯管起点管口中心偏差不大于10mm，其它管节管口中心偏差不大于20mm。
（5）对于外观合格的钢管要检查管口周长，确保两个相对的管口周长差小于3mm，以便满足对口错边量的要求。
如果出现大小头，或周长差严重超标，无法组对时，要对钢管建立台帐，由现场监理签字予以证实。
（6）安装场地应防风、防雨、防尘。
安装场地的温度不低于5℃，空气相对湿度不高于85%；施工现场保证有足够的照明；（7）钢管安装后，管口圆度（指相互垂直两直径之差的最大值）偏差不应大30mm。
至少测量2对直径。
3.6钢管安装焊接（1）电焊工必须持有按国家质量监督检验检疫总局《锅炉压力容器压力管道焊工考试与管理规则》或《现场设备、工业管道焊接工程施工及验收规范》GB50236—98考试合格的焊工合格证书，持证焊工必须在其考试合格项目及其认可的范围内施焊。
（2）焊接坡口可采用氧乙炔焰切割，并用砂轮清除坡口表面氧化皮。
焊件在组装前应将焊口表面及附近母材内、外的油、漆、垢、锈等清理干净，直至发出金属光泽。
（3）焊接采用手工电弧焊，除图纸注明者外，Q235A钢之间的焊接选用J422焊条，在使用前，焊条应在焊条干燥箱中经150℃左右的烘烤，烘烤时间为1小时，然后放在100℃～200℃的恒温箱中待用。
（4）焊接时，其环境条件应达到：空气相对湿度小于90%；风速小于8m/s；无雨水侵袭，否则应采取有效保护措施：如：用氧—乙炔火焰烘烤待焊部位，减少相对湿度；采取搭设防护棚，防止雨水侵袭或在施焊部位降低风速等。
（5）施焊前，焊工应复查焊件接头质量和焊区的处理情况，当不符合要求时，应经修整合格后方可施焊。
（6）焊条电弧焊的焊接电流可参照下表选用，立焊、仰焊、横焊电流可比平焊时的电流小10%左右。
焊条与电流匹配参数（7）坡口底层的焊接宜采用直径较小的焊条，焊工应遵守焊接工艺并注意焊接顺序，不得自由施焊及在焊道外的母材上引弧。
（8）定位焊必须由持证焊工施焊，点焊用的焊接材料应与正式施焊用的焊接材料相同，点焊高度不宜超过设计焊缝厚度的2/3，点焊长度应大于20㎜，点焊间距应适宜，防止焊接时开裂，并应填满弧坑。
如发现点焊上有裂纹或气孔，必须清除干净后重新焊接。
（9）T型接头角焊缝，两端必须配置引弧板和引出板，其材料和坡口型式应与被焊工件相同，引弧板和引出板的长度应大于60㎜，宽度应大于50㎜，焊缝引出长度应大于25㎜。
焊接完毕后，必须用火焰割除引弧板、引出板和其他卡具，并沿受力方向修磨平整，严禁用锤击落引弧板、引出板和其他卡具。
（10）为尽量减少变形和收缩应力，在施焊前选定定位焊焊接点和焊接顺序应从构件受周围约束较大的部位开始焊接，向约束较小的部位推进。
（11）多层焊的层间接头应错开。
（12）对非密闭的隐蔽部位，应按施工图的要求进行涂层处理后方可进行组对。
（13）焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物，经自检合格后，在焊缝附近打上焊工本人的焊工代号。
（14）除施工图纸注明的焊缝高度外，角焊缝的焊脚高度最小取被焊工件的较薄件的厚度。
（15）焊缝外观焊波应均匀，成型较好，焊道与焊道、焊道与基本金属之间过渡较平滑，焊渣与飞溅物清理干净。
焊缝表面不得有裂纹、夹渣、焊瘤、弧坑、表面擦伤和气孔等缺陷。
其他焊缝外观质量应符合下表要求：焊缝外观质量要求（㎜）注：δ—较薄件的厚度（16）对接焊缝及完全熔透焊缝和角焊缝外形尺寸允许偏差应符合下表要求。
对接焊缝及完全熔透焊缝和角焊缝外形尺寸允许偏差（㎜）3.7焊接检测（1）焊接检测员应持有工业部门技术资格证书。
评定焊缝质量应由II级及II级以上焊接检测员担任。
（2）一二类焊缝焊接时，检测员应在场，以保证焊接符合标准和要求。
检测员应维持记录并及时报告；提交工作证实材料；监督焊机是否为合格焊机；焊接是否符合规定的可行的焊接程序和技术规程；监督焊工的焊接工作。
（3）当发现焊接操作不符合要求时，要在1小时内通知监理人，当发现焊缝检测不合格时，要在24小时内通知监理人。
（4）焊接完成后，焊工应进行自检，一、二类焊缝自检合格后，在焊缝附近用油漆作上标记并作好记录备查。
（5）所有焊缝均应进行外观检查，对接焊缝顶部应均匀平整，顶高不超过3mm。
如果目检发现焊缝面的轮廓不适易于作无损探伤检查和喷涂防腐涂料，则应对其研磨使之平整。
（6）钢管焊缝应在焊接完成24小时内进行无损探伤检查。
对采用射线探伤检验的焊缝段，其外表面必须研磨修整。
一、二类焊缝的内部质量检查采用超声波无损探伤和X射线探伤综合检查的方法。
超声波探伤检查：一类焊缝为100%，二类焊缝为50%。
同时对一类焊缝随机抽取部位作X射线探伤复验，复验长度为一类焊缝全长的20%，二类焊缝只有在超声波探伤有可疑波形、不能准确判断时，方进行射线探伤复验。
3.8缺陷的处理及补焊1）一类焊缝探伤检查发现有不能允许的缺陷时，应在检查部位的延伸方向或其它可疑部位再作补充检查。
如补检仍不合格，则应对该焊工在该条焊缝上的所有的焊接部分或整条焊缝进行检查。
2）二类焊缝探伤检查发现有不能允许的连续缺陷时，可酌情在检查部位的延伸方向上作补充检查，必要时对该焊工在整条焊缝上所有的焊接部位进行检查。
二类焊缝中出现不能允许的缺陷累计总长超过该条焊缝探伤全长的10%时，则应在该条焊缝及其它可疑部位作补充检查，必要时对整条焊缝进行复查。
3）焊缝内部缺陷应用碳弧气刨或砂轮将缺陷清除并用砂轮机修磨成便于焊接的凹槽。
焊补前应认真检查，如缺陷为裂纹，则应用磁粉或渗透探伤，确认裂纹已经消除，方可补焊。
4）经过补焊的焊缝，应用射线探伤复查或超声波探伤复查。
同一部位的返修次数不允许超过2次，如果超过2次，应由技术负责人组织研讨，确定可靠的技术措施，才能补焊。
并对超过2次返修的焊缝应提交专门性《事故分析报告》或相关技术会议《纪要》。
5）管壁表面凹坑深度大于2mm的，补焊前应用碳弧气刨或砂轮将缺陷清除并用砂轮机修磨成便于焊接的凹槽，再进行补焊。
6）不合格焊缝的补充检查长度，射线透视不少于250mm，超声波探伤不少于500mm。
3.9钢管件及接口防腐钢管外防腐采用无溶剂型环氧煤沥青涂料特加强级，干膜厚度不小于0.6mm。
