压差变送器的原理及应用
压差变送器工作原理
压差变送器工作原理
压差变送器是一种常用的工业测量仪表，它可以将流体压力转换成标准信号输出，广泛应用于石油、化工、冶金、电力等行业。
它的工作原理主要是基于流体力学和压力传感器的原理。
首先，压差变送器通过测量流体在管道中的压力差来实现流量、液位、密度等
参数的测量。
当流体在管道中流动时，会产生压力差，而压差变送器就是利用这个压力差来进行测量的。
它通过安装在管道上游和下游的两个压力传感器来实现压力差的测量，然后将测得的压力差信号转换成标准信号输出。
其次，压差变送器的工作原理还与差压原理有关。
差压原理是指在管道中设置
一个节流装置，使流体通过节流装置时产生压力差，而这个压力差与流体的流速成正比。
压差变送器通过测量这个压力差来确定流体的流速，从而实现流量的测量。
同时，压差变送器还可以根据流体的密度和压力差来计算流体的质量流量。
此外，压差变送器还可以通过测量流体的静压来实现液位的测量。
当流体的静
压发生变化时，压差变送器可以将这个变化转换成标准信号输出，从而实现对液位的监测和控制。
总的来说，压差变送器的工作原理是基于流体力学和压力传感器的原理，通过
测量流体的压力差、流速、密度和静压来实现对流体参数的测量和监测。
它在工业生产中起着非常重要的作用，为生产过程的自动化和智能化提供了可靠的技术支持。
压差变送器工作原理
压差变送器工作原理压差变送器是一种用于测量流体压力差的设备，它将压力差转换为标准信号输出，常用于工业自动化控制系统中。
压差变送器的工作原理主要基于流体静压力和动压力的差异，下面将详细介绍压差变送器的工作原理。
1. 流体静压力流体静压力是指流体在静止状态下由于重力作用而产生的压力。
当流体处于静止状态时，它对容器壁面和底部产生的压力称为静压力。
流体静压力与流体的密度和高度成正比，与重力加速度成正比。
在垂直高度上，流体的静压力可以表示为P = ρgh，其中P为静压力，ρ为流体密度，g为重力加速度，h为流体的高度。
2. 流体动压力流体动压力是指流体在运动状态下由于速度变化而产生的压力。
当流体以一定速度通过管道或孔口时，它具有动能，这种动能转化为压力称为动压力。
流体动压力与流体密度和流体速度的平方成正比。
动压力可以表示为q = 0.5ρv^2，其中q为动压力，ρ为流体密度，v为流体速度。
3. 压差变送器的工作原理压差变送器通常由两个测量腔室和一个传感器组成。
当流体通过管道或孔口时，流体的速度和静压力会发生变化，导致两侧的压力不同。
压差变送器的两个测量腔室分别连接到管道的两侧，当流体通过管道时，压差变送器测量腔室内的压力差，并将其转换为标准信号输出。
当流体速度增加时，动压力增加，导致测量腔室内的压力增加；当流体速度减小时，动压力减小，导致测量腔室内的压力减小。
同时，流体的静压力也会随着管道高度的变化而变化，从而影响测量腔室内的压力。
压差变送器的传感器可以测量测量腔室内的压力差，并将其转换为标准信号输出，如电流信号或电压信号。
通过测量腔室内的压力差，压差变送器可以准确地测量流体的速度和静压力，从而实现对流体压力差的测量和控制。
4. 应用领域压差变送器广泛应用于工业自动化控制系统中，如化工、石油、电力、冶金、水利等领域。
它可以用于测量流体流速、流量、液位、压力等参数，实现对流体系统的监测、控制和调节。
压差变送器具有测量精度高、响应速度快、可靠性高等优点，是工业自动化控制系统中不可或缺的重要设备。
差压变送器工作原理
差压变送器工作原理

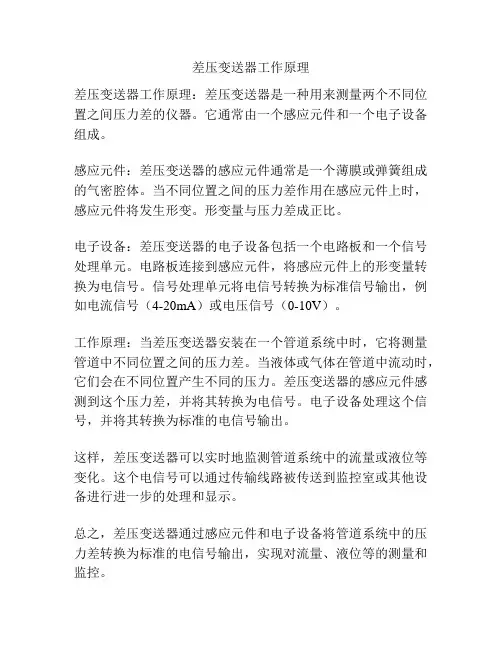

差压变送器工作原理：差压变送器是一种用来测量两个不同位置之间压力差的仪器。
它通常由一个感应元件和一个电子设备组成。
感应元件：差压变送器的感应元件通常是一个薄膜或弹簧组成的气密腔体。
当不同位置之间的压力差作用在感应元件上时，感应元件将发生形变。
形变量与压力差成正比。
电子设备：差压变送器的电子设备包括一个电路板和一个信号处理单元。
电路板连接到感应元件，将感应元件上的形变量转换为电信号。
信号处理单元将电信号转换为标准信号输出，例如电流信号（4-20mA）或电压信号（0-10V）。
工作原理：当差压变送器安装在一个管道系统中时，它将测量管道中不同位置之间的压力差。
当液体或气体在管道中流动时，它们会在不同位置产生不同的压力。
差压变送器的感应元件感测到这个压力差，并将其转换为电信号。
电子设备处理这个信号，并将其转换为标准的电信号输出。
这样，差压变送器可以实时地监测管道系统中的流量或液位等变化。
这个电信号可以通过传输线路被传送到监控室或其他设备进行进一步的处理和显示。
总之，差压变送器通过感应元件和电子设备将管道系统中的压力差转换为标准的电信号输出，实现对流量、液位等的测量和监控。
压差变送器工作原理与故障诊断
压差变送器工作原理与故障诊断1、在工业自动化生产中，差压变送器用于压力压差流量的测量，得到了非常广泛应用，在自动控制系统中发挥重要的作用。
随着石化、钢铁自动化水平的不断提高,差压变送器的应用范围越来越广泛，生产中遇到的问题也越来越多，加之安装、使用、维护人员的水平差异，使得出现的问题不能迅速解决，一定程度上影响了生产的正常进行，甚至危及生产安全，因此对现场仪表维护人员的技术水平提出了更高要求。
2、工作原理与故障诊断2.1 差压变送器工作原理来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。
差压变送器的几种应用测量方式：(1) 与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量(2) 利用液体自身重力产生的压力差，测量液体的高度(3) 直接测量不同管道、罐体液体的压力差值差压变送器的安装包括导压管的敷设、电气信号电缆的敷设、差压变送器的安装。
2.2 差压变送器故障诊断变送器在测量过程中，常常会出现一些故障，故障的及时判定分析和处理，对正在进行了生产来说是至关重要的。
我们根据日常维护中的经验，总结归纳了一些判定分析方法和分析流程。
(1) 调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修。
(2) 直观法：观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。
(3) 检测法：断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。
短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。
压差开关与压差变送器
在很多领域，系统两端（进、出）的压力差值是一个很重要指标，压差过大要么影响系统的正常运行、要么出现安全隐患。
在过滤器行业、过滤器的进、出水口压差是判断过滤系统在过滤后是否需要进行反洗的一个重要信号。
因为当过滤进行到一定时间，系统截留的杂质会累积一定量，减少了滤元的通量，增加进、出水口的压差，降低过滤效果。
所以我们把压差作为触发过滤器反洗的一个信号，通常我们选用的压差监控设备有两种：压差开关或者压差变送器，本文就从不同的角度来详细的介绍两者的区别和选用标准。
压差开关是一种控制开关，它是依据相互部件间的压力差值并依靠电信号进行信息传递控制开关闭合或打开的一类开关。
总的来说就是利用两条管道的压差来发出电讯号，当引液管二端的压差升高（或降低）而超过控制器设定值时，发出信号以便于控制PLC做出信号调整，是系统再次达到平衡。
差压变送器是将介质分别由两根引压导管引入变送器的两个测量室，形成的差压分别作用在测量室的正、负膜片上产生微变位移，再利用电容式、振弦式、扩散硅式等技术将微变位移转换为标准的直流电流信号或数字脉冲信号进行现场表头指示和远距离传送至PLC或者相关的信号收集系统。
压差开关和压差变送器的区别是装置发出的信号不同：压差开关发出的是开关量，是不连续信号的采集与输出，包括遥信采集和遥控输出。
在数字电路中是1和0状态，在电的电路中是触点的接通与断开。
压差变送器发出的是模拟量，是指某一变量在某一范围内连续变化的量，即可在某一范围内取任意值(在值域内)。
打个比喻，压差开关的信号是只到了设定值那一刻才有一个干接点信号发出去，压差变送器是一直在发送实时的压差信号，到了设定值得那一刻PLC才开始动作，所以压差开关的设定值在压差开关本体上进行调整更改，压差变送器的设定值可以在PLC的显示器上面进行修改。
压差开关主要分两种：机械型差压开关是纯机械形变导致微动开关动作。
当压力增加时，作用在不同的传感压力元器件会产生形变并向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，输出电信号。

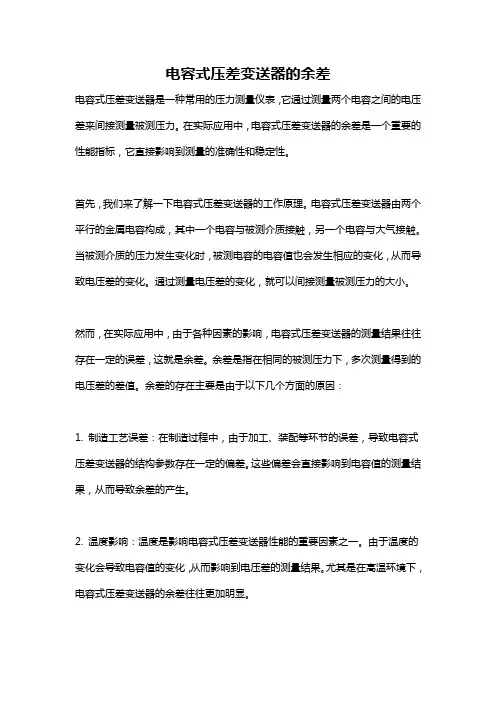

电容式压差变送器的余差
电容式压差变送器的余差电容式压差变送器是一种常用的压力测量仪表，它通过测量两个电容之间的电压差来间接测量被测压力。
在实际应用中，电容式压差变送器的余差是一个重要的性能指标，它直接影响到测量的准确性和稳定性。
首先，我们来了解一下电容式压差变送器的工作原理。
电容式压差变送器由两个平行的金属电容构成，其中一个电容与被测介质接触，另一个电容与大气接触。
当被测介质的压力发生变化时，被测电容的电容值也会发生相应的变化，从而导致电压差的变化。
通过测量电压差的变化，就可以间接测量被测压力的大小。
然而，在实际应用中，由于各种因素的影响，电容式压差变送器的测量结果往往存在一定的误差，这就是余差。
余差是指在相同的被测压力下，多次测量得到的电压差的差值。
余差的存在主要是由于以下几个方面的原因：1. 制造工艺误差：在制造过程中，由于加工、装配等环节的误差，导致电容式压差变送器的结构参数存在一定的偏差。
这些偏差会直接影响到电容值的测量结果，从而导致余差的产生。
2. 温度影响：温度是影响电容式压差变送器性能的重要因素之一。
由于温度的变化会导致电容值的变化，从而影响到电压差的测量结果。
尤其是在高温环境下，电容式压差变送器的余差往往更加明显。
3. 环境干扰：电容式压差变送器在实际应用中，往往会受到来自电磁场、振动、湿度等环境因素的干扰。
这些干扰会导致电容值的变化，从而影响到电压差的测量结果。
为了减小电容式压差变送器的余差，可以采取以下几种方法：1. 优化制造工艺：通过改进制造工艺，提高电容式压差变送器的加工精度和装配精度，减小结构参数的偏差，从而降低余差的产生。
2. 温度补偿：通过在电容式压差变送器中加入温度传感器，实时监测环境温度的变化，并对测量结果进行相应的补偿，从而减小温度对电容值的影响。
3. 环境屏蔽：通过在电容式压差变送器周围设置屏蔽罩或采用屏蔽材料，减小来自电磁场的干扰，提高测量的准确性和稳定性。
4. 信号处理：通过采用先进的信号处理技术，如滤波、放大、线性化等，对电容式压差变送器的输出信号进行处理，提高测量的精度和稳定性。
压差变送器的原理
压差变送器的原理压差变送器是一种用于测量流体压差变化的仪器。
它主要由传感器、电路和转换装置组成。
传感器负责将流体压力转化为电信号，电路负责对电信号进行放大和处理，转换装置负责将处理后的电信号转换成标准的测量信号，常见的是4-20mA。
压差变送器的工作原理可以概括为以下几个步骤：1. 压力传感器感知流体压力变化：压力传感器是压差变送器的核心部件，通常采用芯片片式压力传感器。
当流体通过压差变送器时，压力传感器会感知到流体的压力变化，并将其转化为电信号。
2. 电路对电信号进行放大和处理：传感器输出的电信号较小，需要通过电路进行放大和处理，以提高信号的稳定性和准确性。
此过程主要由多级放大器和滤波器完成。
3. 电信号转换：经过电路放大和处理后的电信号需要转换成标准的测量信号，常见的是4-20mA。
转换装置通过电压与电流的非线性关系来实现这一转换。
一般情况下，4mA电流对应被测量参数的最小值，20mA电流对应最大值。
4. 输出信号传递到控制室或其他设备：经过转换后的电信号可以通过导线传递到控制室或其他设备进行进一步分析和处理。
压差变送器的工作原理背后有一些基本的物理原理。
首先，压力传感器的工作原理是通过材料的应变产生电信号。
当受力物体表面产生变形时，导致压力传感器内部应变片产生应变。
应变片通过电桥电路将这种应变转化为电压信号。
其次，电信号转换的原理是基于电压与电流的非线性关系。
根据欧姆定律，电流等于电压除以阻抗。
当电压保持恒定时，电流的大小取决于阻抗的大小，因此可以通过改变阻抗来改变电流的大小。
最后，压差变送器的工作原理还涉及一些特殊的设计和技术。
例如，为了提高测量的准确性和稳定性，压差变送器通常会校准并进行温度补偿。
此外，为了适应不同的使用环境，还设计了不同类型的压差变送器，包括差动测量型、绝对测量型和密封型等。
总的来说，压差变送器是一种可靠的测量仪器，适用于许多流体压力变化的监测和控制场景。
它的工作原理是利用压力传感器感知流体压力变化，并将其转化为电信号，经过放大、处理和转换后，输出标准的测量信号。
差压变送器的工作原理
差压变送器的工作原理
首先，差压变送器通过安装在管道中的测压孔来测量流体在管道中的压力差。
当流体在管道中流动时，它会受到管道壁和阻力的作用，从而产生压力差。
差压变送器通过测量管道两侧的压力来获取这个压力差值，然后将其转换成标准信号输出。
其次，差压变送器的工作原理还涉及到流体静力学的原理。
根据流体静力学，
流体在管道中流动时会产生静压力，即流体静压力=液体密度×重力加速度×流体
高度。
差压变送器利用这一原理，通过测量管道两侧的静压力来计算流体的流量、液位或密度。
此外，差压变送器还利用泊松方程来实现流量、液位或密度的测量。
泊松方程
是描述流体静力学的重要方程之一，它可以表达流体在管道中流动时的压力分布和压力差。
差压变送器通过测量管道两侧的压力，并结合泊松方程来计算流体的流量、液位或密度。
总的来说，差压变送器的工作原理是基于流体静力学和泊松方程的原理，通过
测量管道两侧的压力差来实现流量、液位或密度的测量。
它在工业生产中起着重要的作用，广泛应用于化工、石油、电力、水利等领域。
希望通过本文的介绍，能让大家对差压变送器的工作原理有更深入的了解。
压差式变送器的工作原理
压差式变送器的工作原理
压差式变送器是一种常用的测量压力的装置。
其工作原理基于压力对流体的力的作用。
压差式变送器由两个连接在被测压力源两侧的腔体和一个测量元件组成。
当被测介质的压力作用在两个腔体中，会产生压力差。
这个压力差通过测量元件传递并转换为输出信号。
具体的工作过程如下：首先，被测介质的压力通过连接管道进入变送器的两个腔体。
其中一个腔体称为高压腔，另一个腔体称为低压腔。
高压腔内的压力比低压腔要高。
接下来，这个压力差作用在测量元件上。
测量元件通常是一种弹簧或薄膜结构，其形状受力而产生微小的位移。
位移的大小与压力差成正比。
然后，这个位移通过一种转换机构转换为输出信号。
转换机构可以是机械结构，如杠杆或受力的弹簧。
也可以是电子元件，如压阻或电容等。
最后，输出信号被放大并传输到相应的读数仪表或控制系统，以显示或控制被测压力的数值。
总之，压差式变送器的工作原理是利用压力差引起的位移来测量被测介质的压力，并将其转换为相应的输出信号。
压力差压变送器的应用及选型 变送器是如何工作的
压力/差压变送器的应用及选型变送器是如何工作的在诸类仪表中，变送器的应用*广泛、*普遍，变送器大体分为压力变送器和差压变送器。
变送器常用来测量压力、差压、真空、液位、流量和密度等。
变送器有两线制、三线制和四线制之分，两在诸类仪表中，变送器的应用*广泛、*普遍，变送器大体分为压力变送器和差压变送器。
变送器常用来测量压力、差压、真空、液位、流量和密度等。
变送器有两线制、三线制和四线制之分，两线制变送器尤多。
有智能和非智能之分，智能变送器渐多。
有气动和电动之分，电动变送器居多。
另外，按应用场合有本安型和隔爆型之分。
按应用工况变送器的紧要种类如下：低（微）压/低差压变送器中压/中差压变送器高压/高差压变送器绝压/真空/负压差压变送器高温/压力、差压变送器耐腐蚀/压力、差压变送器易结晶/压力、差压变送器变送器的选型通常依据安装条件、环境条件、仪表性能、经济性和应用介质等方面考虑。
实际运用中分为直接测量和间接测量；其用途有过程测量、过程掌控和装置联锁。
常见的变送器有一般压力变送器、差压变送器、单法兰变送器、双法兰变送器、插入式法兰变送器等。
压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差，但它们间接测量的参数是有很多的。
如压力变送器，除测量压力外，它还可以测量设备内的液位。
在常压容器测量液位时，需用一台压变即可。
当测量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。
在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。
压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况）。
压力/差压变送器介绍差压变送器除了测量两个被测量压力的差压值外，它还可以搭配各种节流元件来测量流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。
原理从压力和差压变送器制作的结构上来分有一般型和隔离型。
一般型的测量膜盒为一个，它直接感受被测介质的压力和差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中心，接受被测压力的膜片为外膜片。
压差变送器的原理
压差变送器的原理压差变送器是一种用于测量流体压力差的仪器，它可以将压力差转换为标准信号输出，常用于工业自动化控制系统中。
它的原理是利用流体在管道中流动时产生的压力差来进行测量，通过压力传感器将压力信号转换为电信号，再经过放大、滤波、线性化等处理，最终输出标准的电流信号或电压信号。
下面我们将详细介绍压差变送器的原理。
1. 测量原理。
压差变送器的测量原理是基于伯努利定律和泊肃叶定律。
当流体在管道中流动时，由于管道截面积的变化或流体速度的变化，就会产生压力差。
根据伯努利定律，流体的动能、势能和静压力之和在流动过程中保持不变，因此流速增大时，静压力就会减小，反之亦然。
而根据泊肃叶定律，流体在管道中流动时，流速增大，静压力就会减小，流速减小，静压力就会增大。
因此，通过测量管道两端的压力差，就可以得到流体的流速或流量信息。
2. 结构原理。
压差变送器通常由压力传感器、放大电路、滤波电路、线性化电路和输出电路等组成。
压力传感器负责将压力信号转换为电信号，放大电路负责放大信号，滤波电路负责去除杂散信号，线性化电路负责将非线性信号转换为线性信号，输出电路负责输出标准信号。
整个结构设计合理，能够准确、稳定地测量流体压力差，并输出标准信号。
3. 工作原理。
当流体在管道中流动时，压差变送器的压力传感器会受到流体的作用，产生微小的变形，从而产生微小的电信号。
这个信号经过放大、滤波、线性化等处理后，就可以得到与压力差成正比的标准信号。
这个信号可以是电流信号，也可以是电压信号，常用的有4-20mA电流信号和0-5V电压信号。
这样，就可以实现对流体压力差的精确测量和准确输出。
4. 应用原理。
压差变送器的原理决定了它在工业自动化控制系统中有着广泛的应用。
它可以用于测量液体、气体等流体的压力差，从而实现对流体流速、流量的测量和控制。
比如在化工、石油、电力、冶金等行业中，可以用于测量管道流体的流速、流量，实现对流体的精确控制。
同时，它还可以用于测量气体、液体的密度、粘度等参数，为工艺控制提供准确的数据支持。
微压差变送器的作用
微压差变送器的作用
微压差变送器是一种将液体或气体的微小压力差转换成标准信
号输出的仪器。
它主要用于流量测量、液位测量、压力差测量等领域。
微压差变送器能够测量微小的压力差，从而实现对流量、液位等的精确控制。
微压差变送器的工作原理是利用压阻效应将微小的压力差转换
成电信号输出，通常输出信号为4-20mA或0-10V。
它具有高精度、
高稳定性等特点，能够适应各种恶劣环境。
在流量测量中，微压差变送器通常与差压流量计一起使用，通过测量管道两端的压力差来计算流量。
在液位测量中，微压差变送器通常与液位计一起使用，通过测量液体表面上下方的压力差来计算液位。
在压力差测量中，微压差变送器通常与压力传感器一起使用，通过测量两个压力传感器之间的压力差来计算压力。
总之，微压差变送器在工业生产中有着广泛的应用，能够实现对流量、液位、压力差等参数的精确测量和控制，提高了生产效率和质量。
- 1 -。
差压变送器原理
差压变送器原理
差压变送器是一种用来测量两个不同位置之间的压力差的仪器。
它可以将差压信号转换为标准电信号输出，常用于工业过程控制和自动化领域。
差压变送器的工作原理基于压力差引起的力的平衡关系。
通常，差压变送器由两个压力接口、扁平弹簧和力平衡器组成。
当压力差存在时，位于差压变送器两个接口的压力力量会分别作用在弹簧两侧的力平衡器上。
当弹簧受到不平衡的力时，它会迅速移动并引起一个机械结构的变化。
力平衡器的移动会导致一个电阻力量的变化，这个变化会被传感器捕捉并转换成标准电信号。
这个信号可以通过连接到差压变送器的电缆传输到控制室或其他处理设备上。
差压变送器的输出信号可以被用来控制其他设备，比如打开或关闭阀门、调节液位或流量等。
利用差压变送器可以实现对不同位置的压力差进行实时监测和控制，从而提高工业过程的效率和安全性。
总之，差压变送器通过测量两个不同位置之间的压力差，将其转换为标准电信号输出，实现对压力差的实时监测和控制。
这在工业过程控制和自动化领域中具有重要的应用价值。
差压变送器原理及用途
差压变送器原理及用途差压变送器（Differential Pressure Transmitter）是一种测量两个不同压力之间差值的设备，通常用于监测和控制工业过程中的液体或气体流量、液位和压力等参数。
它基于差压原理工作，通过测量流体在管道或容器中的压力差来实现对参数的监测和控制。
差压变送器通常由以下几个主要组成部分构成：传感器、放大器、显示器和输出信号接口。
传感器是差压变送器的核心部件，它可以将流体的压力差转化为电信号。
传感器中最常用的元件是压阻式传感器和压电式传感器。
放大器可以将传感器输出的微弱电信号放大，并进行线性校准和滤波处理。
显示器可以将经过处理的信号转化为易于读取的数值，并可选配报警功能。
输出信号接口用于将处理后的信号传输给控制系统，通常采用模拟信号输出（如4-20mA）或数字信号输出（如HART协议）。
差压变送器的用途非常广泛。
其主要应用领域包括但不限于以下几个方面：1. 流量测量：差压变送器可以测量流体在管道中的压差，并基于流体力学原理计算出流体的实际流量。
在工业生产中，流量测量是很重要的参数，例如石油化工、水处理、食品饮料等行业都需要对流体的流量进行准确测量和控制。
2. 液位测量：差压变送器可以通过测量容器底部和液面之间的压差来计算液位高度。
在储罐、水箱、污水处理等场合，液位测量是必要的，差压变送器广泛应用于这些领域。
3. 压力测量：差压变送器不仅可以测量流体的差压，也可以用于测量单一压力值。
通过将一个压力接口通向待测压力的测量点，然后将另一个压力接口接地，就可以测得待测压力值。
4. 液体和气体测量：差压变送器可以用于测量液体和气体的密度、黏度和粘度等参数。
通过与流量计、温度传感器等配合使用，可以实现复杂的流体流量和能量计算。
5. 控制和监测系统：差压变送器是工业自动化控制系统的重要组成部分，它与PLC、DCS等控制设备配合使用，用于控制某些参数的变化，并监测设备或管道的运行状况。
电容式差压变送器的工作原理
电容式差压变送器是20世纪80年代研制开发的新型差压变送器，它利用单晶硅谐振传感器，采用微电子表面加工技术，除了保证±0.2%的测量精度外，还可实现抵制静压、温飘对其影响。
由于配备了低噪声调制解调器和开放式通讯协议，目前的电容式差压变送器可实现数字无损耗信号传输。
1.结构及工作原理变送器主要有检测部分和信号转换及放大处理部分组成。
检测部分由检测膜片和两侧固定弧形板组成，检测膜片在压差的作用下可轴向移动，形成可移动电容极板，并和固定弧形板组成两个可变电容器C1和C2，结构及电气原理可见图6-11。
检测前，高、低压室压力平衡，P1 =P2；按结构要求，组成两可变电容的固定弧形极板和检测膜片对称，极间距相等，C1 =C2。
当被测压力P1和P2分别由导入管进入高、低压室时，由于P1 >P2隔离膜片中心将发生位移，压迫电解质使高压侧容积变小。
当电解质为不可压缩体时，其容积变化量将引起检测膜片中心向低压侧位移，此位移量和隔离膜片中心位移量相等。
根据电工学，当组成电容的两极板极间距发生变化时，其电容量也将发生变化，即从C1=C2变为C1≠C2。
由电气原理图可知，未发生位移时，I1=I2=0；ι1+ι2=ιc；发生位移后，由于相对极间距发生变化，各极板上的积聚电荷量也发生变化，形成电荷位移，此时反映出I1≠ I2，两者之间将产生电流差，若检测出其值大小以及和压差的关系，即可求取流量。
2.变送电流与压差的关系'设：未发生位移时，按电容定义：式中K——比例常数；ε——介电常数；S——弧形板绝对面积；d0-——弧形板和可动极板之间相对平均距离。
当发生位移Δd后，仍按电容定义有：由图6-11可看出，在电动势为e，角频率为ω的高频电源驱动下，其充放电流差为：将C1和C2定义表达式带入上式，有：由推导结果可以得出，电流差和可动极板(检测膜片)中心位移成正比，由于此位移和被测压差成正比，所以电流差与被测压差以及流量均成正比。
压差变送器工作原理
压差变送器工作原理
压差变送器是一种常用的测量压力差的仪器，其工作原理基于测量两个位置之间的压力差。
其结构由两个连接在不同位置的感压元件组成，一般为金属弹性元件或半导体应变传感器。
当被测介质的压力发生变化时，感压元件会因为受力的不同而发生形变，进而使得两个感压元件之间产生压力差。
这个压力差会通过连接管道传输到压差变送器的测量腔室中。
压差变送器主要由测量腔室、电子积分电路、显示屏等组成。
在测量腔室中，压力差通过特制的导压管传递给感压元件，感压元件会根据压力差的大小发生形变。
形变后的感压元件会产生相应的电阻变化，这个变化信号会通过电子积分电路进行放大和处理。
最后，处理后的信号通过显示屏或者输出接口以数字或模拟形式进行显示或传输。
通过测量这个压力差，压差变送器可以将被测介质的压力变化转化为相应的电信号，从而实现对压力差的测量和监测。
这样，压差变送器就能够广泛应用于工业控制、流体流量、液位监测、气体流量等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压差变送器的原理及应用
压差变送器是一种用于测量流体压力差的传感器。
它基于差压的概念，通过测量两个不同位置的压力，计算出流体通过管道时所产生的压力差，并将其转换为标准信号输出。
压差变送器由传感器元件、信号处理电路和输出装置组成。
压差变送器的工作原理如下：其传感器元件将被测介质进入传感器后产生的压力差转化为电信号，然后经过信号处理电路的放大、线性化处理，最后转换为标准的电流信号（如4-20mA）或电压信号（如0-5V）输出。
这一电信号可以被控制室或仪表读取，并根据其数值进行相应的控制或显示。
压差变送器的应用非常广泛。
首先，它被广泛应用于工业控制系统中。
例如，在化工工艺控制中，可以使用压差变送器测量管道中的流量，从而实现对工艺参数的精确控制。
此外，压差变送器还可用于测量液位、温度和流速等多个工艺参数。
其次，压差变送器也广泛用于环境监测领域。
例如，可以将压差变送器安装在大气压力传输系统中，用于测量大气压力的变化。
此外，压差变送器还可用于测量气体或液体的压力，以监测环境中特定区域的气体或液体压力变化，从而实现对环境的监测和控制。
此外，压差变送器还经常用于设备运行状态监测中。
例如，在空气处理系统中，可以使用压差变送器测量过滤器的压差，从而判断过滤器是否需要更换。
类似地，它还可以测量机械设备中的冷却水压力差，以判断设备的工作状态。
总之，压差变送器是一种将压力差转换为电信号的传感器，可广泛应用于工业控制、环境监测和设备状态监测等领域。
在实际应用中，我们可以根据具体的需求选择适合的压差变送器型号和参数，以满足不同场合的测量要求。
