外墙膨胀玻化微珠保温砂浆施工方案

外墙膨胀玻化微珠保温砂浆

施

工

专

项

方

案

编制单位：

编制时间：

施工组织设计(施工方案)报审表

一、工程概况:

1、工程名称:

2、工程地点：

3、建筑项目名称:

二、编制依据：

1、JGJ144—2004，Ｊ4０8—200５《外墙保温工程技术规程》

2、DＢJ13-８2—２006,J１079０—20０6《居住建筑节能工程施工技术规程》

3、DBJ０4-259—２007(地方标准)

4、DＢJ13—83—2006,J10７９1-20０6《居住建筑节能工程节能施工质量验收规程》等相关的国家规范、标准和规定文件。

三、膨胀玻化微珠保温砂浆保温系统性能介绍说明：

3．1、玻化微珠外墙保温系统

3．１.１、玻化微珠保温系统概述

玻化微珠保温系统以玻化微珠干混保温砂浆为保温层，在保温层面层涂抹一层具有防水抗渗、抗裂性能的抗裂砂浆，与保温层复合形成一个集保温隔热、抗裂、防火、抗渗于一体的完整体系（图１)．该系统不仅具有良好的保温性能, 同时具有优异的隔热、防火性能且能防虫蚁噬蚀,属新型建筑保温材料，已有大量的工程实践。

图1玻化微珠保温系统构造示意图

玻化微珠保温系统适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等围护墙的内、外保温抹灰工程,以及地下室、车库、楼梯、走廊、消防通道等防火保温工程,也适用旧建筑物的保温改造工程。

３．２、玻化微珠保温砂浆研制机理

3.2．1、新型保温材料——玻化微珠的特性

轻骨料玻化微珠是一种无机物玻璃质矿物材料，是由火山岩粉碎成矿砂,经过特殊膨化烧法加工而成,产品呈不规则球状体颗粒，内部为空腔结构,表面玻化封闭，理化性能稳定,具有质轻、隔热防火、耐高低温、抗老化、吸水率小等优良特性。可替代粉煤灰漂珠、玻璃漂珠、普通膨胀珍珠岩、聚苯颗粒等诸多传统轻质骨料在不同制品中的应用,是一种环保型高性能无机轻质绝热材料。玻化微珠的物理性能见表1。

表1 玻化微珠物理性能

玻化微珠作为建筑保温材料可以弥补用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的其他传统保温材料中诸多缺陷和不足,可以克服膨胀珍珠岩的吸水性大、易粉碎、在搅拌中体积收失率大、产品后期保温性能降低和易空鼓开裂等不足之处，同时又弥补了聚笨颗粒有机材料易燃、防火性能差、高温产生有害气体和耐老化性耐候性低等缺陷。可广泛用于建筑节能、化工填料、科技农业、耐火材料和防火吸音等行业,后续的应用领域也十分广泛。

3.2。2、纤维与水泥基材的复合作用

对于玻化微珠保温砂浆,采用复合纤维来改善砂浆的抗裂性能,进而提高其强度和

其他性能.

对比试验表明，掺入一定量的复合纤维并没有显著提高保温砂浆的抗压强度,但是从试块的破坏特征可以看出,砂浆的断裂能和破坏时的最大变形迅速增加,明显改变了

砂浆的整体性能,试块的破坏呈塑性破坏,表明砂浆的韧性、抗裂性得到明显示提高。这是因为纤维以单位体积内较大的数量分布于砂浆内部,裂缝在发展的过程中遭遇到纤维的阻挡，消耗了能量,延缓裂缝的出现．同时,掺加纤维会使砂浆的抗冻性、抗渗性、抗冲击性能都得到提高.但是纤维掺量过高，会导致保温砂浆的施工和易性变差,因此纤维掺量不宜超过1%.由于砂浆中应用了复合纤维，相当于大多数保温隔热材料表面必须粘贴一层抗拉玻纤网布,只不过将玻纤网的作用分散到砂浆的空间，可取代抗裂玻纤网布,有效防止不合格玻纤网布带来的保温面层开裂的质量通病。

3．2.3、膨胀玻化微珠保温砂浆特性

膨胀玻化微珠保温砂浆,是采用一种表面玻化封闭膨胀玻化微珠为轻质骨料，加以一定聚合物水泥和添加剂,制成单组份干粉无机保温砂浆,可直接在现场加水搅拌即可

使用。表面粉涂一层防渗聚合物抗裂砂浆和抗碱玻纤网格布（或热镀铁丝网)增强层，与保温层复合形成一套集保温、隔热、抗裂、防火、防渗完整于一体建筑节能体系,本产品粘结性能良好，强度较高,具有优异保温、隔热性能和防火、耐老化性能,不空鼓开裂.施工性能优越,工序简单，可大大提高施工效率。

特性:

1、抗老化性能、耐侯性，无机材料的稳定性确保系统与基层墙体达到同等寿命。弥补了现有有机类保温易燃、高温生产毒害气体的缺陷,是内保温首选产品.

2、有很好的和易性、易涂刮、保水性好，附着力强,抗流挂性好。强度高,粘结力强的性能,可免去基层预湿和后期洒水养护工序.

3、优异的保温、隔热性能,吸水率低,收缩值小,不空鼓开裂。

4、保温系统与基层全面可以随意造型,告别适用于异形部位和倒立天棚面。

5、新型无机材料,无毒无害,无辐射,是一种真正的绿色环保建材.

6、直接施工于干状基层上,找平层与保温层合二为一，系统本身具有较高的强度,在采取适当加强措施后,可满足涂料、面砖等多种饰面的要求．施工性能优越，工序简单性价比高，大大降低了整体施工成本．

备注：Ⅰ型要适用于外墙外保温系统、屋顶保温及屋顶找坡等．

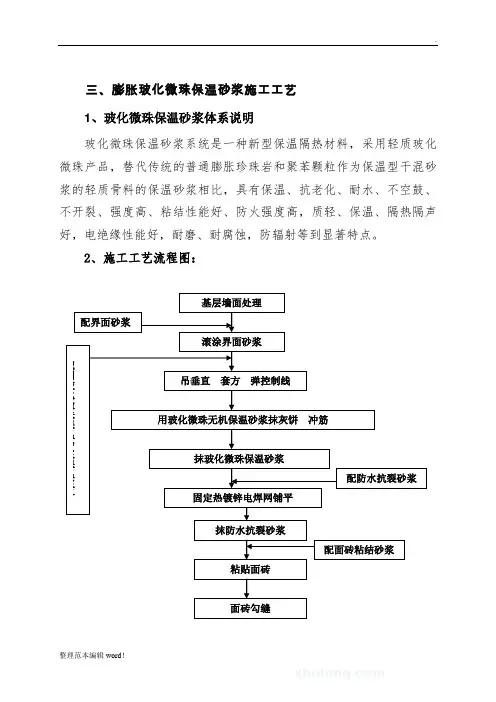

Ⅱ型主要适用于外墙内保温,以及内外复合保温,自保温体系等墙体保温系统. 四．膨胀玻化微珠保温砂浆施工步骤

4．1、基层处理:墙面应清理干净,无油、无浮尘等．旧墙面松动、风化部分剔除干净，表面凸起部分≥１0ｍm应铲平。

４.２、砼梁柱或加气砼等墙体基层必需用砼界面剂一遍.

4．3、吊垂直，套方找规矩,弹厚度控制线，按设计要求厚度用膨胀玻化微珠保温砂浆作标准厚度冲筋．

4.4、拌：膨胀玻化微珠外墙保温砂浆与水必须按【1:(１～1。1)】的重量比,先将水放入搅拌容器中,再将保温砂浆放入搅拌使用．

4．5、送料上墙粉刷，每遍厚度在20㎜内，第二遍间隔在2４小时以上。

4.6、保温层固化干燥后（一般的4８小时）方可进行抹聚合物抗裂砂浆,首层应铺贴双层网格布。

4.7、钎网网格布按楼层间竖尺寸事先载好,网格布包边应剪掉。

4.8、抹聚合物抗裂砂浆厚度约３～4㎜，抹完一定宽度立即用铁抹子压入另一侧，严禁干搭。
