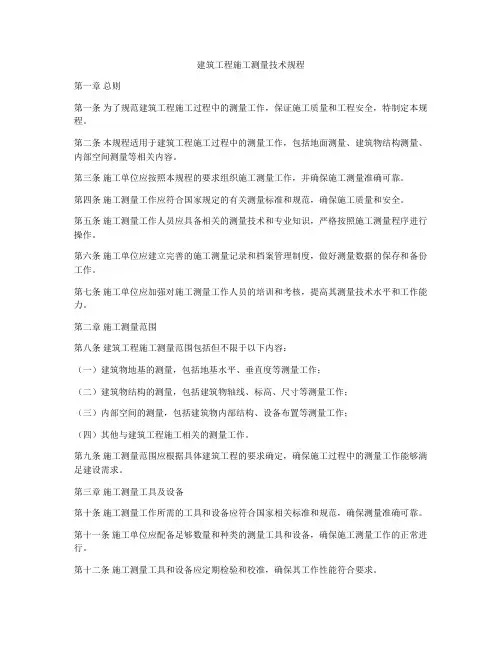

建筑工程施工测量技术规程第一章总则第一条为了规范建筑工程施工过程中的测量工作，保证施工质量和工程安全，特制定本规程。
第二条本规程适用于建筑工程施工过程中的测量工作，包括地面测量、建筑物结构测量、内部空间测量等相关内容。
第三条施工单位应按照本规程的要求组织施工测量工作，并确保施工测量准确可靠。
第四条施工测量工作应符合国家规定的有关测量标准和规范，确保施工质量和安全。
第五条施工测量工作人员应具备相关的测量技术和专业知识，严格按照施工测量程序进行操作。
第六条施工单位应建立完善的施工测量记录和档案管理制度，做好测量数据的保存和备份工作。
第七条施工单位应加强对施工测量工作人员的培训和考核，提高其测量技术水平和工作能力。
第二章施工测量范围第八条建筑工程施工测量范围包括但不限于以下内容：（一）建筑物地基的测量，包括地基水平、垂直度等测量工作；（二）建筑物结构的测量，包括建筑物轴线、标高、尺寸等测量工作；（三）内部空间的测量，包括建筑物内部结构、设备布置等测量工作；（四）其他与建筑工程施工相关的测量工作。
第九条施工测量范围应根据具体建筑工程的要求确定，确保施工过程中的测量工作能够满足建设需求。
第三章施工测量工具及设备第十条施工测量工作所需的工具和设备应符合国家相关标准和规范，确保测量准确可靠。
第十一条施工单位应配备足够数量和种类的测量工具和设备，确保施工测量工作的正常进行。
第十二条施工测量工具和设备应定期检验和校准，确保其工作性能符合要求。
第十三条施工测量工具和设备的使用人员应具备相关的操作技能和安全意识，严格按照规定进行操作。
第四章施工测量工作流程第十四条施工测量工作应按照一定的流程进行，包括测量前的准备工作、测量中的实施工作、测量后的数据处理等步骤。
第十五条施工测量工作前应对测量目标进行详细的分析和规划，确定测量方法和工艺。
第十六条施工测量工作中应严格按照测量程序进行操作，确保测量结果准确可靠。
第十七条施工测量工作后应对测量数据进行审核和处理，形成测量报告和记录，供后续工作参考。
建筑施工测量的内容有哪些
建筑施工测量的内容有哪些建筑施工测量是建筑工程中不可或缺的环节，它通过采用测量技术和仪器设备，对建筑物进行精确的尺寸和位置测量，以确保施工过程中的准确性和工程质量。
建筑施工测量的内容包括以下几个方面：1. 基础测量基础测量是建筑施工过程中的第一步，它主要涉及的是建筑物的地基基础。
基础测量的内容主要包括地面标高测量、基坑开挖测量和基础定位测量。
地面标高测量用于确定建筑物地面的高程，以便后续施工。
基坑开挖测量用于确保基坑的准确深度和坑底的平整度。
基础定位测量用于确定建筑物基础的准确位置。
2. 结构测量结构测量主要涉及建筑物的结构元素，如梁、柱、墙等。
结构测量的内容包括结构尺寸测量、位置测量和垂直度测量。
结构尺寸测量用于确定建筑物结构元素的准确尺寸，以确保施工和安装的准确性。
位置测量用于确定结构元素在建筑物中的准确位置。
垂直度测量用于检测结构元素的垂直度，以确保建筑物的垂直度符合设计要求。
3. 安装测量安装测量主要涉及建筑物的设备和材料的安装过程。
安装测量的内容包括设备定位测量、管道布置测量和设备间距测量。
设备定位测量用于确定设备在建筑物中的准确位置。
管道布置测量用于检测管道的布置是否符合设计要求。
设备间距测量用于确定设备之间的准确距离，以确保设备的安装质量和运行效果。
4. 建筑变形监测建筑变形监测是建筑施工过程中的一个重要环节，它主要用于监测建筑物在施工和使用过程中的变形情况。
建筑变形监测的内容包括建筑物的沉降监测、倾斜监测和振动监测。
沉降监测用于检测建筑物的沉降情况，以判断地基的稳定性。
倾斜监测用于检测建筑物的倾斜情况，以确保建筑物的垂直度。
振动监测用于检测建筑物在使用过程中的振动情况，以保证建筑物的安全性。
5. 建筑物内外墙施工测量建筑物内外墙施工测量主要用于检测建筑物立面和墙体的准确性。
内外墙施工测量的内容包括墙体尺寸测量、墙体厚度测量和立面平整度测量。
墙体尺寸测量用于确定墙体的准确尺寸，以确保墙体的稳定性和装饰效果。
施工测量的基本工作—施工测量基本工作(工程测量)
（2）计算 和BB1： = - 1
BB1
OB1Βιβλιοθήκη 式中：=206265 （3）过B1点作OB1的垂线，再从B1点 沿垂线方向量取BB1，定出B点。当β大 于β1时，向外侧改正；反之向内侧改正。 为检查测设是否正确，还需进行检查测量。
已知水平角精确测设
例：已知AC =100.00米，设计值=40°，设测得 ’=39°5920"，计算修正值CC0。
解：
=-’=40" CC0=100tan0°040"
=0.0194m ≈19mm 得：点位修正值为19mm(向外)
A
式中：=206265 B
’ D
C
C0
1、一般方法——从起点A直接用钢尺或测距仪在给定方向上，丈量待放 样的水平距离，得B点。为了校核起见，应进行丈量两次。
若相对误差在允许范围（一般为1/2000）内，则取其平均值作为最 终结果。
2、精确方法 用一般方法测设出B点——精密丈量其
距离——根据差值，实地改正。
三. 测设已知水平角
已知水平角的测设，就是在已知角顶并根据一个已知边方向，标定出另 一边方向，使两方向的水平夹角等于已知水平角角值。
施工测量的基本工作
一、施工测量概述
1、施工测量:在施工阶段进行的测量工作。 2、主要任务：将图纸上设计建筑物的平面位置和高程，按设计与施工
要求，以一定的精度标定到实地，作为施工的依据．并 在施工过程中进行一系列的测量工作。 3、标定又称测设或放样，是测绘的逆过程，是将图纸上设计好的建（构）筑
物的平面和高程位置在实地标定出来。
（2）纵转望远镜成盘右位置，照准目标A读取水平度盘 读数R，使水平度盘读数为R +β，沿视线方向量取定长D， 在地面上定出B″点；
建筑工程施工测量管理制度
建筑工程施工测量管理制度（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如管理制度、企业管理、岗位职责、心得体会、工作总结、工作计划、演讲稿、合同范本、作文大全、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of practical materials for everyone, such as management systems, enterprise management, job responsibilities, experiences, work summaries, work plans, speech drafts, contract templates, essay compilations, and other materials. If you want to learn about different data formats and writing methods, please pay attention!建筑工程施工测量管理制度【导语】建筑工程施工测量管理制度怎么写受欢迎？本为整理了受用户欢迎的通用版本，以下是为大家整理的建筑工程施工测量管理制度，仅供参考，希望对您有所帮助。
施工测量基本工作
施工测量的基本工作第一节施工测量概述各种工程在施工阶段所进行的测量工作称为施工测量。
包括：施工前施工控制网的建立;施工期间将图纸上所有设计的建（构）筑物的平面位置和高程测设到相应的地面上；工程竣工后测绘各建（构)筑物的实际位置和高程；以及在施工和管理期间对建（构)筑物进行变形和沉降观测等。
一、施工测量的特点施工测量与地形测量相反,它是将图纸上的建筑物、构筑物按其设计位置和高程,测设到地面上,作为施工的依据。
因此，测量员应熟悉图纸，对放样数据要反复校核,对所用的仪器、工具应进行检验校正,放样之后,还要对建筑物自身尺寸进行检查，以确保建（构)筑物关系位置正确。
施工测量与施工进度及工程质量关系密切，因此，测量员应了解施工方案，掌握施工进度，使测量工作能满足施工进展要求。
由于机械化施工和施工现场建筑材料的堆放，人来车往，土方填挖量大以及交叉作业等原因，使得地面变化和震动大,各种测量标志易遭破坏,因此,必须将测量标志埋设牢固，妥善保护,经常检查，及时恢复。
施工现场工种繁多，干扰较大,测设方法和计算方法应力求简捷，以保证各项工作衔接。
同时要注意仪器安全和人身安全。
二、施工测量的原则施工测量与地形测量一样，也必须遵循“从整体到局部,先控制后细部”的原则。
因此，在施工之前,应在施工场地上，建立统一的施工平面控制网和高程控制网,作为施工放样各种建筑物和构筑物位置的依据。
这一原则能使分布较广的建筑物、构筑物保持同等精度进行测设，以保证各建筑物、构筑物之间的关系位置正确。
有关施工控制测量的内容将在后面章节中作详细介绍。
施工测量的另一原则也是“步步有校核”,以防止差、错、漏的发生。
三、施工测量的精度为了保证建筑物、构筑物放样的正确性和准确性,施工测量必须达到一定的精度要求。
施工控制网的精度，由建筑物、构筑物的定位精度和控制网的范围大小等决定。
当点位精度标较高和施工场地较大时,施工控制网应具有较高的精度。
具体要求可参照不同工程的有关规范。
2018年下半年成人高等继续教育习题---工程测量

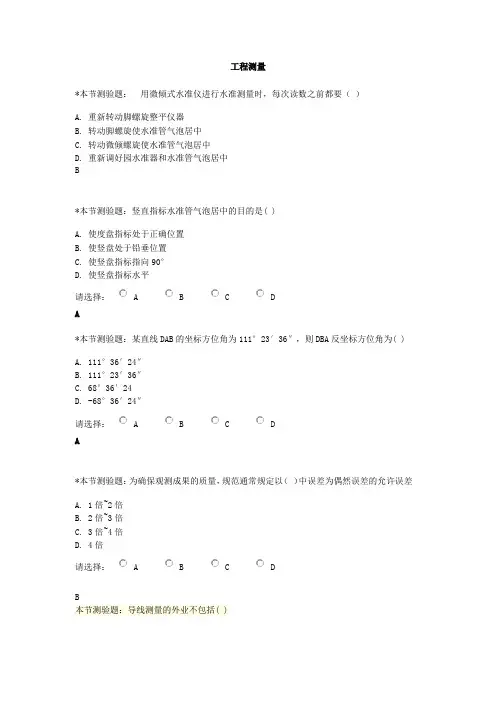

工程测量*本节测验题：用微倾式水准仪进行水准测量时，每次读数之前都要（）A. 重新转动脚螺旋整平仪器B. 转动脚螺旋使水准管气泡居中C. 转动微倾螺旋使水准管气泡居中D. 重新调好园水准器和水准管气泡居中B*本节测验题：竖直指标水准管气泡居中的目的是( )A. 使度盘指标处于正确位置B. 使竖盘处于铅垂位置C. 使竖盘指标指向90°D. 使竖盘指标水平请选择： A B C DA*本节测验题：某直线DAB的坐标方位角为111°23′36″，则DBA反坐标方位角为( )A. 111°36′24″B. 111°23′36″C. 68°36′24D. -68°36′24″请选择： A B C DA*本节测验题：为确保观测成果的质量，规范通常规定以（）中误差为偶然误差的允许误差A. 1倍~2倍B. 2倍~3倍C. 3倍~4倍D. 4倍请选择： A B C DB本节测验题：导线测量的外业不包括( )A. 测量角度B. 选择点位C. 坐标计算D. 量边请选择： A B C DC*本节测验题：某导线全长620m，算得x坐标增量闭合差为0.12m,y坐标增量闭合差为-0.16m,则导线全长相对闭合差为（）A. 1/2200B. 1/3100C. 1/4500D. 1/15500请选择： A B C DD*本节测验题：导线坐标增量闭合差的调整方法是将闭合差反符号后（）A. 按角度个数平均分配B. 按导线边数平均分配C. 按边长成正比例分配D. 按角度大小成正比例分配请选择： A B C DC本节测验题：地形图的等高距的选择应( )A. 选得越大越好B. 选得越小越好C. 与地形无关D. 根据地形和比例尺选用请选择： A B C DD*本节测验题：视距测量的精度通常是( )A. 低于钢尺B. 高于钢尺C. 1/2000D. 1/4000请选择： A B C DA*本节测验题：我国基本比例尺地形图的分幅是以多大比例尺地形图为基础，按规定的经差和纬差划分图幅的。
建筑工程测量(第十一章)-工业与民用建筑中的施工测量
③柱的垂直度容许偏差为株高的1/1 000， 且不超过20mm。
2、安装前的准备工作：
①基础杯口顶面弹线和 柱身弹线。
②柱长检查及杯口底面 找平，
柱中心定位线 标高线
H2
L
H1
3、柱子安装时的测量工作
①柱起吊就位: 柱中心线与杯口 定位中心线对齐。
悬挂垂球
2、激光导向法
激光铅垂仪投测中心，每25 cm— 30cm滑浇灌一次混凝土，每次滑 模前后各投测一次。
（适用100m以上烟囱）
接收靶
四、筒体高程测量
用水准仪在烟囱外壁测设 +500cm标志点，弹线一周，
据此用钢尺向上量取。
+500
···········································的测设
1、设计并推算主轴点
矩形控制网 距离指标桩
坐标,确定 距离指标桩； Q° °
D
°
°
°R
2、计算逐点测设数据； °A O° B
B
3、绘制草图； 4、按设计要求测设 。
P° ° °C ° °S
⑧
方法步骤：
①测设 主长轴线AOB；
矩形控制网 距离指标桩
激光铅垂仪 返回
金属网架：由预制钢管构件在现场模台上拼装 焊接而成。
施工方法：现场地面模台上拼接，整体吊升,
立柱
空中旋转就位。 提升杆
如：某金属网架屋顶有 914个不同规格钢球和 9230根16Mn管焊接而 成。上下弦高6m ,平面 直径124.6m 重600多 吨，由36根高26m的砼 柱支撑。
1）推算控制桩P、Q、R、S点
