第5泥沙测验

Qs Csbq
17
悬移质输沙率测验
2. 测验内容 （1）包含流量测验的全部项目：观测水位、比降、各垂线的水 深、起点距离及流速等； （2）在选定的测沙垂线上测取水样（测沙垂线应在测速垂线中 选取。 （3）采用单～断沙关系进行资料整编的测站，在测输沙率的同 时，测取相应单位水样。
18
悬移质输沙率测验
24
等部分流量等容积全断面混合法
（一）等部分流量等容积全断面混合法 该法简称等部分流量法，取样垂线可按“等部分流量中线法”布 设。该法适用于稳定河床和使用横式采样器的测站。 1. 原理 将断面流量划分成若干个大致相等的部分，在每个部分流量的中 间位置布设测沙垂线，测取水样。将断面内各测沙垂线测取的 水样混合在一起，作为一个水样，处理后求得的含沙量即为断 面平均含沙量。
12
悬移质泥沙测验仪器
3.常用采样器介绍 （1）横式采样器 属瞬时采样器。适用于各种情 况下的逐点法或混合法取样。
（2）普通瓶式采样器 属积时式采样器。即使用于水 深1-5m双程积深和手工操作 取样。
（3）调压积时式采样器 用于积点法、垂线混合法和 积深法取样，也适用于缆道 上同时进行测流、取沙。
容积不得装满。 第四步：混合测定总沙重和容积，计算断面平均含沙量。
30
等水面宽等速积深全断面混合法
（三）面积加权全断面混合法 该方法分为等部分面积和不等部分面积两种： 1.等部分面积全断面混合法 指按等部分面积中心线，在每条垂线上用同一种方法取样， 每条垂线取样历时相等，仪器进水管嘴不变，水样混合处理，即 得断面平均含沙量。 此法适用于河床稳定、测沙垂线固定并使用调压积时式采样 器取样的测站。
41
20
悬移质输沙率测验
（2）垂线混合法 在测沙垂线的有关测点上，按规定的要求分别取样，混
合成一个水样，处理后的含沙量即为垂线平均含沙量。根据 仪器的不同，有以下两种取样方法。 A. 积时式采样器取样：使用此种仪器，可根据不同的测点， 按取样历时比例取样，然后进行混合。 B.横式采样器取样:可按一定容积比例取样，进行垂线混合。此 类粗沙部分常产生较大误差。
• 悬移质含沙量在垂线上的分布 一般是从水面向河底呈递增趋势。含沙量的变化梯度还随泥
沙颗粒粗细的不同而不同。 • 悬移质含沙量沿断面的横向分布
随河道情势、横断面形状和泥沙特性而变。如河道顺直的单 式断面，水深较大时，含沙量横向分布比较均匀。在复式断面 上，或有分流漫滩、水深较浅、冲淤频繁的断面上，含沙量的 横向分布将随流速及水深的横向变化而变。
23
全断面混合法
全断面混合法，是指在断面上按一定的规则测取若干个水样， 混在一起处理求得含沙量，作为断面平均含沙量；再乘以取样时 相应的流量，求得断面输沙率。
对于以确定断面平均含沙量为主要目的的输沙率测验，不需 要同时施测流量。可使用：等部分流量等容积全断面混合法；等 水面宽、等速积深全断面混合法；面积、历时加权全断面混合法 等来施测断面平均含沙量。
ub n
n
Cs
Qs Q

2a
Wsi
1
ub n
2a
Vi
i1

Wsi
i1 n
Vi
i 1
29
等水面宽等速积深全断面混合法
2．操作步骤 第一步：根据测沙垂线数等分河面宽，各测沙垂线位于各部分
宽的中间。 第二步：用积深法双程取样，采样器在各垂线的提放速度应相
等。 第三步：仪器的进口流速应等于天然流速，每次取样，采样器
26
等部分流量等容积全断面混合法
部分流量累计百分数等值线
27
等部分流量等容积全断面混合法
部分流量累计百分数曲线
28
等水面宽等速积深全断面混合法
（二）等水面宽等速积深全断面混合法 简称等水面宽法，主要使用于稳定的单式河槽和使用积深采样
器的测站。其取样垂线位置按“等水面宽中心线法”确定。 1. 原理 在每条测沙垂线上用双程积深法取样。仪器应匀速升降。
25
等部分流量等容积全断面混合法
2. 操作方法 利用实测资料，绘制部分流量累计百分数等值线图。在制作 等值线图时，根据测站情况不同，操作方法有以下两种： （1） 部分流量累计百分数等值线图法 该方法使用于单宽流量横向分布稳定的测站。 （2）部分流量累积百分数曲线法 该方法使用于主流摆动，断面冲淤较大用等部分流量法绘部 分流量累积百分数等值线图有困难的情况。
31
等水面宽等速积深全断面混合法
2. 部分面积不等的全断面混合法 按部分面积的权重系数（即部分面积与总面积的比值）来
分配各垂线的取样历时。各垂线按分配的取样历时，再由采用 的某垂线混合法，确定各测点的取样历时，全断面取得的水样 混合处理，即得断面平均含沙量。
32

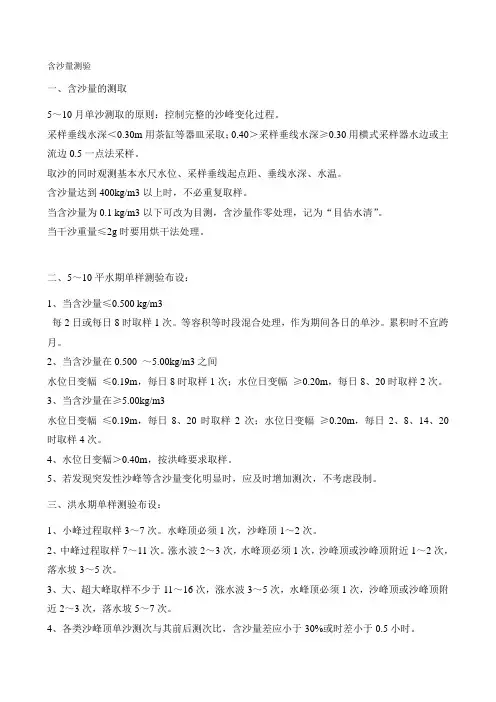

单样含沙量测验
对用单断沙关系推算断沙的测站，应作单样含沙量测验。单 样含沙量测验的目的是控制含沙量随时间的变化过程，结合流量 资料推算不同时期的输沙量及特征值。
过滤法有一般过滤、直接过滤和强制过滤三种： 一般过滤是将滤纸铺在漏斗或专用的过滤筛上，将浓缩水样
倒在滤纸上自然过滤。 直接过滤是当水样容积不大，不经沉淀，将盛水样瓶倒置于
滤纸之上，内加通气管，靠水样自重流入滤纸上过滤。
40
沙样处理方法
强制过滤是当含沙量很小时，特制的强制过滤器用气筒向 密封的盛水样容器内打气加压，使水样迅速通过滤纸过滤。 过滤后工序与烘干法相同:烘干、称重，减去滤纸重，即得干沙 重。
3. 测次要求 一年内悬移质输沙率的测次，应主要分布在洪水期。具体测次 与资料整编要求有关。
4.测沙垂线的布置 一般情况下，其分布应为大致均匀，中泓密，两边疏，以能控 制含沙量横向变化转折为原则。测沙垂线数目，一般应根据试 验资料分析确定：一类站不少于10条，二类站不少于7条，三 类站不少于3条。 用全断面混合法测输沙率时，测沙垂线的数目和位置应按全断 面混合法的要求布置。
8
悬移质泥沙在断面内的分布
一般情况下，含沙量的横向变化较流速横向分布变化小， 如岸边流速趋近于零，而含沙量却不趋近于零。这是由于流速 等水力条件主要影响悬移质中的粗颗粒泥沙及床沙质的变化， 而对悬移质中的细颗粒（冲泻质）泥沙影响不大。
因此，河流的悬移质泥沙颗粒越细，含沙量的横向分布就 越均匀，否则相反。
9
二、悬移质泥沙测验
• 几个概念 • 悬移质泥沙测验仪器 • 悬移质输沙率测验 • 全断面混合法 • 单样含沙量测验 • 水样处理 • 实测悬移质输沙率计算
10
几个概念
1. 含沙量（Cs） 单位体积水样中所含干沙的重量。
（瞬时、日、月、年平均；单沙、相应单沙、垂线平均、部分及 断面平均含沙量）。单位：kg/m3、g/m3
沉淀后，吸出上部清水，称水样浓缩，水样浓缩时间应根据试 验确定，不得少于24小时，因沉淀时间不足而产生沙重损失的 相对误差，一、二、三类站，分别不得大于 1.0%、1.5%、和 2.0%，然后将浓缩后的水样倒入烘杯、滤纸或比重瓶中，经处 理再放入天平中称重。
37
概述
沉淀可采用自然沉淀或加速沉淀两种。对于不作颗粒分析 的水样，可加入氯化钙或明矾以加速沉淀，凝聚剂的浓度及用 量应经试验确定。对于作颗粒分析的水样，不能用上述方法加 速沉淀。
13
14
15
悬移质泥沙测验仪器
（4）皮囊积时式采样器 适用于高流速、大含沙量和不同水深条件下的积
点法、垂线混合法和积深法取样。 （5）同位素测沙仪 （6）光电测沙仪 （7）振动管测沙仪 （8）超声波测沙仪
16
悬移质输沙率测验
1. 测验原理 实际测验时采取与流量模相同的概念，将断面分割
成许多平行的垂直部分块，计算每部分块的输沙率， 然后累加得断面输沙率。公式如下：
2.输沙率（Qs） 单位时间内通过某一断面的干沙重量，是断面流量与断面平均 含沙量的乘积。单位：t/s、kg/s
3.单沙 断面上有代表性的某垂线或测点含沙量。
11
悬移质泥沙测验仪器
1. 分类：瞬时式、积时式、自记式3种。 2. 泥沙采样器的技术要求：
（1）仪器对水流干扰小。 （2）尽可能使采样器进口流速与天然流速一致。 （3）采取的水样应尽量减少脉动影响。 （4）仪器能取得接近河床床面的水样。 （5）减少积沙、器壁粘沙。 （6）取样时应无突然灌注现象。 （7）结构简单、安装容易、操作方便。
泥沙测验
一、概述 二、悬移质泥沙测验 三、推移质及河床质泥沙测验
1
一、概述
• 泥沙测验的意义 • 河流泥沙的分类 • 河流泥沙的脉动现象 • 悬移质泥沙在断面内的分布
2
泥沙测验的意义
1. 泥沙淤积的两面性 （1）不利方面
河床抬高，容易造成河流的泛滥和游荡；黄河因含沙量大， 下游泥沙的长期沉积形成了举世闻名的“悬河”；
34
水样处理
• 概述 • 沙样处理方法
35
概述
水样处理就是通过量积、沉淀、称重等工序，求得含沙量 的过程。
1．量积 为了避免水样蒸发、散失，一般在现场应及时量积，量积 的读数误差，不得大于水样容积的1%，所取水样应全部参加 处理，不得仅取其中的一部分。
36
概述
2．水样沉淀、浓缩与称重 水样沉淀、浓缩是为称重作准备的，水样经过一定时间的
水库的淤积缩短了工程寿命，降低了工程的防洪、灌溉、 发电能力；
泥沙还可以加剧水力机械和水工建筑物的磨损，增加维修 和工程造价的费用等。
3
泥沙测验的意义
（2）有利方面 泥沙也有其有利的一面，粗颗粒是良好的建
筑材料；细颗粒泥沙进行灌溉，可以改良，使盐 碱沙荒变为良田；抽水放淤可以加固大堤，从而 增强抗洪能力等。
38
沙样处理方法
常用的沙样处理方法有：烘干法、过滤法、置换法等。 1.烘干法 将浓缩后的水样，倒入烘杯内，放入烘箱内进行烘干。冷却后， 用天平称出烘杯加泥沙的重量，再减去烘杯重量，即得干沙重量。 此法处理水样精度较高。
