电力系统继电保护配置原则资料
35kV及以下电网继电保护配置与整定计算原则
（3）对于环状网络中的线路，流过保护的最大运行方式应 在开环运行方式，开环点应选在所整定保护线路的相邻 下一级线路上。而最小短路电流，应选择闭环运行方式。 同时，在合理地停用该保护后面的机组、变压器和线路。
A
电源
S 1
d-1 1
S 2
电源S2
2
3
3
B
开环点
d-2
4
4
C
S
3
电源S3
E
D 用户1
（四）选取流过保护的最大负荷电流的方法：
按负荷电流整定的保护，需考虑各种运行 方式变化时出现的最大负荷电流，一般应考虑 到一下运行变化： （1）备用电源自投引起的增加负荷； （2）并联运行线路的减少，负荷的转移； （3）环状网路的开环运行，负荷转移； （4）对于两侧电源的线路，当一侧电源突然切除 发电机，引起另一侧增加负荷；
（2）多段保护的整定应按保护段分段进行，第一段保 护通常按保护范围不伸出被保护对象的全部范围整定。其 余各段均应按上、下级保护的对应段进行配合整定，所谓 对应段实质上一级保护的二段与下一级保护的一段相对应。 同理类推其它段保护，当这样整定的结果不能满足灵敏度 的要求时，可不按对应段整定配合，即上一级保护的二段 与下一级保护的二段配合，或三段配合，同理，其余各段 保护也按此方法进行，直至各段保护均整定完毕。
核和调整保护定值，确保保护正确动作。
3、整定计算准备工作和步骤
1、确定要整定的元件，收集整定计算所需资料（包括图纸、保护装 置说明书、定值清单、设备参数等等）；
2、在原有的意义系统图上增加绘制新的设备一次接线； 3、根据设备参数绘制正序阻抗图； 4、选择最大方式、最小方式下的电网情况，并综合考虑设备运行极

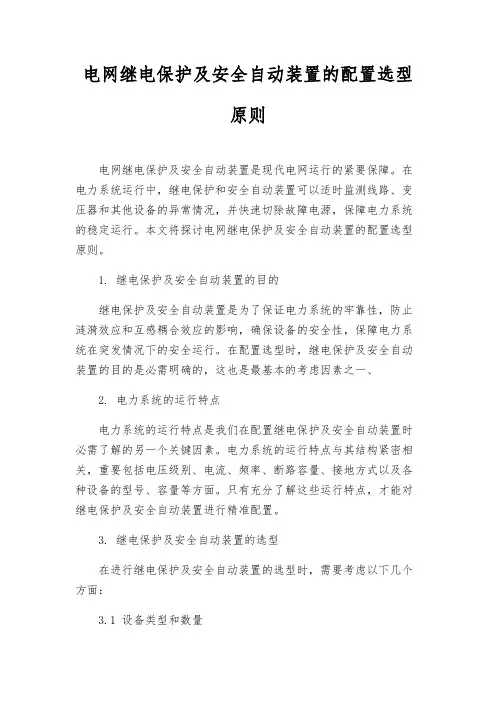

电网继电保护及安全自动装置的配置选型原则
电网继电保护及安全自动装置的配置选型原则电网继电保护及安全自动装置是现代电网运行的紧要保障。
在电力系统运行中，继电保护和安全自动装置可以适时监测线路、变压器和其他设备的异常情况，并快速切除故障电源，保障电力系统的稳定运行。
本文将探讨电网继电保护及安全自动装置的配置选型原则。
1. 继电保护及安全自动装置的目的继电保护及安全自动装置是为了保证电力系统的牢靠性，防止涟漪效应和互感耦合效应的影响，确保设备的安全性，保障电力系统在突发情况下的安全运行。
在配置选型时，继电保护及安全自动装置的目的是必需明确的，这也是最基本的考虑因素之一、2. 电力系统的运行特点电力系统的运行特点是我们在配置继电保护及安全自动装置时必需了解的另一个关键因素。
电力系统的运行特点与其结构紧密相关，重要包括电压级别、电流、频率、断路容量、接地方式以及各种设备的型号、容量等方面。
只有充分了解这些运行特点，才能对继电保护及安全自动装置进行精准配置。
3. 继电保护及安全自动装置的选型在进行继电保护及安全自动装置的选型时，需要考虑以下几个方面：3.1 设备类型和数量电力系统中设备的类型和数量直接决议了所需的继电保护及安全自动装置的种类和数量。
一般情况下，继电保护和安全自动装置的种类和数量不仅要充足电力系统运行的需要，还要考虑故障判定精准度、响应速度、牢靠稳定等方面。
3.2 故障类型和位置电力系统中常见的故障类型包括过电压、欠电压、短路、接地故障等，而故障位置则是指故障发生在电力系统中哪个位置。
针对不同类型的故障和不同位置的故障，需要选用不同的继电保护及安全自动装置。
3.3 牢靠性和安全性在继电保护及安全自动装置的选型过程中，必需考虑其牢靠性和安全性。
这是特别紧要的，由于一旦显现故障，必需保证继电保护及安全自动装置能够正常运行，并且其配置方案不能提高电力系统的故障率。
3.4 经济性和可操作性在选用继电保护及安全自动装置时，需要考虑它的经济性和可操作性。

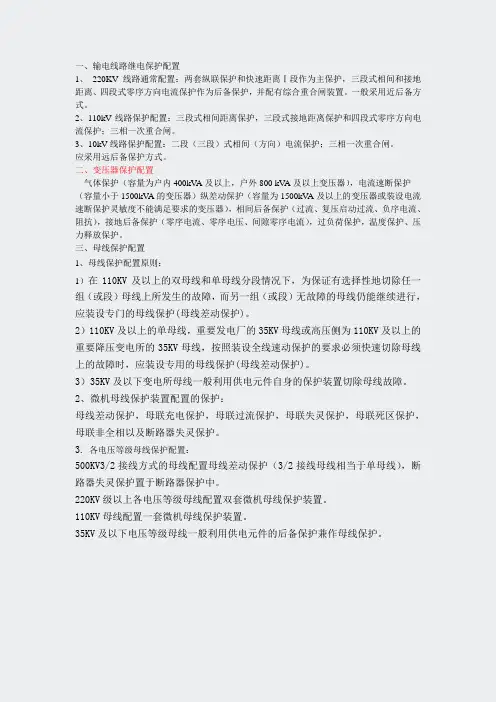

电力系统继电保护-线路及变压器保护配置-配置-1页-佚名16
一、输电线路继电保护配置1、220KV线路通常配置：两套纵联保护和快速距离Ⅰ段作为主保护，三段式相间和接地距离、四段式零序方向电流保护作为后备保护，并配有综合重合闸装置。
一般采用近后备方式。
2、110kV线路保护配置：三段式相间距离保护，三段式接地距离保护和四段式零序方向电流保护；三相一次重合闸。
3、10kV线路保护配置：二段（三段）式相间（方向）电流保护；三相一次重合闸。
应采用远后备保护方式。
二、变压器保护配置气体保护（容量为户内400kV A及以上，户外800 kV A及以上变压器），电流速断保护（容量小于1500kV A的变压器）纵差动保护（容量为1500kV A及以上的变压器或装设电流速断保护灵敏度不能满足要求的变压器），相间后备保护（过流、复压启动过流、负序电流、阻抗），接地后备保护（零序电流、零序电压、间隙零序电流），过负荷保护，温度保护、压力释放保护。
三、母线保护配置1、母线保护配置原则：1）在110KV及以上的双母线和单母线分段情况下，为保证有选择性地切除任一组（或段）母线上所发生的故障，而另一组（或段）无故障的母线仍能继续进行，应装设专门的母线保护(母线差动保护)。
2）110KV及以上的单母线，重要发电厂的35KV母线或高压侧为110KV及以上的重要降压变电所的35KV母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护(母线差动保护)。
3）35KV及以下变电所母线一般利用供电元件自身的保护装置切除母线故障。
2、微机母线保护装置配置的保护：母线差动保护，母联充电保护，母联过流保护，母联失灵保护，母联死区保护，母联非全相以及断路器失灵保护。
3.各电压等级母线保护配置：500KV3/2接线方式的母线配置母线差动保护（3/2接线母线相当于单母线），断路器失灵保护置于断路器保护中。
220KV级以上各电压等级母线配置双套微机母线保护装置。
110KV母线配置一套微机母线保护装置。

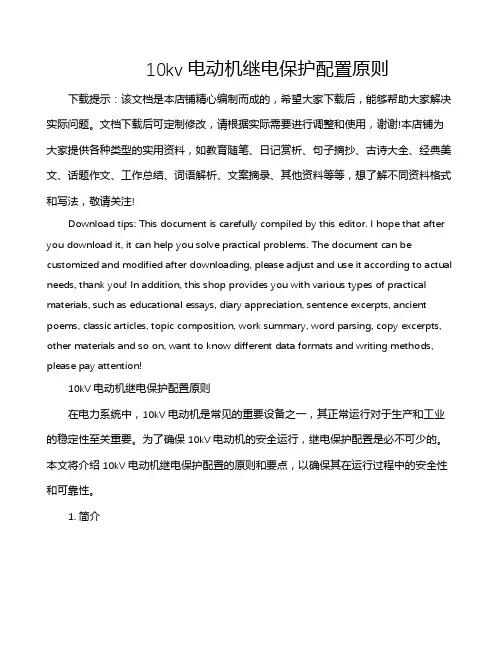

10kv电动机继电保护配置原则
10kv电动机继电保护配置原则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!10kV电动机继电保护配置原则在电力系统中，10kV电动机是常见的重要设备之一，其正常运行对于生产和工业的稳定性至关重要。
电力系统继电保护
、继电保护装置的作用：能反应电力系统中各电气设备发生故障或不正常工作状态，并作用于断路器跳闸或发出信号。
2、继电保护装置的基本要求：选择性、快速性、灵敏性、可靠性。
选择性：系统发生故障时，要求保护装置只将故障设备切除，保证无故障设备继续运行，从而尽量缩小停电围，保护装置这样动作就叫做有选择性。
快速性：目前，断路器的最小动作时间约为0.05～0.06秒。
110KV 的网络短路故障切除时间约为0.1～0.7秒；配电网络故障切除的最小时间还可更长一些，其主要取决于不允许长时间电压降低的用户，一般约为0.5～1.0秒。
对于远处的故障允许以较长的时间切除。
灵敏性：保护装置对它在保护围发生故障和不正常工作状态的反应能力称为保护装置的灵敏度。
可靠性：保护装置的可靠性是指在其保护围发生故障时，不因其本身的缺陷而拒绝动作，在任何不属于它动作的情况下，又不应误动作。
保护装置的选择性、快速性、灵敏性、可靠性这四大基本要相互联系而有时又相互矛盾的。
在具体考虑保护的四大基本要求时，必须从全局着眼。
一般说来，选择性是首要满足的，非选择性动作是绝对不允许的。
但是，为了保证选择性，有时可能使故障切除的时间延长从而要影响到整个系统，这时就必须保证快速性而暂时牺牲部分选择性，因为此时快速性是照顾全局的措施。
3、继电保护的基本原理继电保护装置的三大组成部分：一是测量部分、二是逻辑部分、三是执行部分。
继电保护的原理结构图如下：第一章电网相间短路的电流电压保护一、定时限过流保护的工作原理及时限特性1、继电保护装置阶梯形时限特性：各保护装置的时限大小是从用户到电源逐级增长的，越靠近电源的保护，其动作时限越长，用t1、t2、t3分别表示保护1、2、3的动作时限则有t1>t2>t3，它好比一个阶梯，故称为阶梯形时限特性。
定时限过流保护的阶梯形时限特性如下图：二、电流电压保护的常用继电器1、继电器的动作电流：使继电器刚好能够动作的最小电流叫继电器的动作电流Id.j。

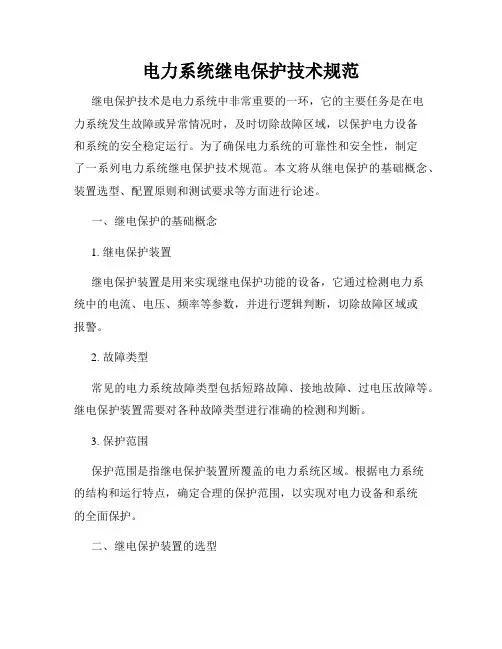

电力系统继电保护技术规范
电力系统继电保护技术规范继电保护技术是电力系统中非常重要的一环，它的主要任务是在电力系统发生故障或异常情况时，及时切除故障区域，以保护电力设备和系统的安全稳定运行。
为了确保电力系统的可靠性和安全性，制定了一系列电力系统继电保护技术规范。
本文将从继电保护的基础概念、装置选型、配置原则和测试要求等方面进行论述。
一、继电保护的基础概念1. 继电保护装置继电保护装置是用来实现继电保护功能的设备，它通过检测电力系统中的电流、电压、频率等参数，并进行逻辑判断，切除故障区域或报警。
2. 故障类型常见的电力系统故障类型包括短路故障、接地故障、过电压故障等。
继电保护装置需要对各种故障类型进行准确的检测和判断。
3. 保护范围保护范围是指继电保护装置所覆盖的电力系统区域。
根据电力系统的结构和运行特点，确定合理的保护范围，以实现对电力设备和系统的全面保护。
二、继电保护装置的选型继电保护装置的选型应结合电力系统的特性和要求进行。
在选型过程中，需要考虑以下几个方面的因素。
1. 电力系统的运行特性电力系统的运行特性包括电压等级、负荷特性、供电可靠性等。
继电保护装置应能适应不同电力系统的运行特性。
2. 继电保护装置的功能要求根据不同的电力设备和系统，继电保护装置需要具备不同的功能要求，如短路保护、过电压保护、差动保护等。
3. 继电保护装置的灵敏度和可靠性继电保护装置需要具备高灵敏度和高可靠性，能够准确地检测和判断电力系统的故障情况，并及时进行动作。
4. 继电保护装置的通信功能随着电力系统的智能化发展，继电保护装置的通信功能变得越来越重要。
继电保护装置应能与其他装置进行数据交互，实现信息的传输和共享。
三、继电保护装置的配置原则继电保护装置的配置是指确定继电保护装置的型号、数量和位置。
合理的配置原则能够提高继电保护系统的性能和可靠性。
1. 继电保护装置的布置根据电力系统的结构和运行特点，合理布置继电保护装置，使其能够对电力设备和系统进行全面覆盖，同时考虑装置的互联互通。
电力系统继电保护简介1
电力系统继电保护简介电力系统是由电力生产的5个环节：发电、输电、变电、配电和用电组成的整体。
输电网和配电网统称为电网。
完成一次能源转换成电能并输送和分配到用户的统一系统称为一次系统；对一次系统进行保护、控制、测量、调节、监视、通信等相应的辅助系统称为二次系统。
当电力系统中的电力元件发生故障时，向运行值班人员及时发出警告信号，或者向所控制的断路器发出跳闸命令，以终止这些事件发展的一种自动化措施和设备。
实现这种自动化措施的成套硬件设备，用于保护电力元件的一般称为继电保护装置。
当电力系统本身发生故障或危及其安全运行的事件时，向运行值班人员及时发出警告信号，或者向所控制的断路器发出跳闸命令，以终止这些事件发展的一种自动化措施和设备。
实现这种自动化措施的成套硬件设备，用于保护电力系统的通称为电力系统安全自动装置。
一、电力系统对继电保护的要求有“四性”：•可靠性（可信赖性和安全性）•选择性•快速性•灵敏性1、可靠性（可信赖性和安全性）可信赖性：要求继电保护在设计要求它动作的异常或故障状态下，能准确地完成动作，即要求不拒动。
安全性：要求继电保护在非设计要求它动作的其他所有情况下，能够可靠不动作，即要求不误动。
可信赖性与安全性是一对矛盾。
实际应用中它与接线方式与电网结构有关。
对于220kV电网以可信赖性为主，重点防止保护拒动。
对于500kV电网以安全性为主，重点防止保护误动。
2、选择性选择性是指期望能在电力元件发生故障时，由最靠近故障元件的继电保护装置动作断开故障。
继电保护选择性是通过合理的动作值整定来完成。
选择性整定原则：越靠近故障点的保护装置的动作灵敏度越大，动作时间应越短。
3、快速性继电保护快速性是指继电保护装置应以允许的可能最快速度动作切除故障。
继电保护快速跳闸，一方面可以减轻故障设备的损坏程度，另一方面是提高电力系统暂态稳定的重要手段。
•注意两点：1）快速性与可靠性之间存在矛盾—只有在继电保护装置可靠动作前提下的快速性才有实际意义。
继电保护配置原则
继电保护配置●一般规定●电力系统中的电力设备和线路，应装设短路故障和异常运行保护装置。
电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设辅助保护。
●主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。
●后备保护是主保护或断路器拒动时，用以切除故障的保护。
后备保护可分为远后备和近后备两种方式。
⏹远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备。
⏹近后备是当主保护拒动时，由本电力设备或线路的另一套保护实现后备的保护；是当断路器拒动时，由断路器失灵保护来实现的后备保护。
●辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。
●异常运行保护是反应被保护电力设备或线路异常运行状态的保护。
◆继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。
◆电力设备或电力网的保护装置，除预先规定的以外，都不允许因系统振荡引起误动作。
◆保护用电流互感器(包括中间电流互感器)的稳态比误差不应大于10%，必要时还应考虑暂态误差。
对35kV及以下电力网，当技术上难以满足要求，且不致使保护不正确动作时，才允许较大的误差。
●原则上，保护装置与测量仪表不共用电流互感器的二次绕组。
当必须共用一组二次绕组时，仪表回路应通过中间电流互感器或试验部件连接。
当采用中间电流互感器时，其二次开路情况下，保护用电流互感器的稳态比误差仍应不大于10%。
◆在电力系统正常运行情况下，当电压互感器二次回路断线或其他故障能使保护误动作时，应装设断线闭锁或采取其他措施，将保护装置解除工作并发出信号。
当保护不致误动作时，应设有电压回路断线信号。
◆为了分析和统计继电保护的工作情况，保护装置设置指示信号，并应符合下列要求：●在直流电压消失时不自动复归，或在直流电源恢复时，仍能重现原来的动作状态。
●能分别显示各保护装置的动作情况。
●在由若干部分组成的保护装置中，能分别显示各部分及各段的动作情况。
电力系统继电保护基础知识
Chapter 2 电力系统继电保护基础知识
§2.1 继电保护的系统配置与继电特性 §2.2 继电保护用电力互感器和输入变换器 §2.3 微机继电保护装置的基本构成原理
§2.1 继电保护的系统配置与继电特性
2.1.1 继电保护的系统配置与保护范围
５－电动机
２－变压器
３－母线
KreIre/Iop
过量继电器的返回系数恒小于1； 欠量继电器的返回系数恒大于1。
一般要求过量继电器（ 0.85≤Kre <1,0.9~0.95）；欠量继电器 （1<Kre≤1.2） 。
§2.2 继电保护用电力互感器和输入变换器
➢继电保护输入信号的类型与特点 ⒈ 类型：电压、电流；交流、直流；电量、非电量 ⒉ 特点：幅值变化范围大，衰减直流分量、丰富的 高次谐波分量
正确地动作。 多路模拟量输入
变换
低通
信号
及
滤波采样Βιβλιοθήκη 模数 变换提保供存数据给用RAM数回字路核，5心人机以对部话接及口件部件其进他行回处路理。
电压
ALF
S/H
A/D
形成
人机对话接口部件
总
的继电器的动作。 存放程序用
EPROM/
指示灯LED 键盘
接打印机
线
Flash Memory
打印机接口
人机对话接口部件
形。
作业： 1. 为什么电流互感器二次侧不能开路？
第二章 结束
电压互感器的工作特点和要求
(1) 电压互感器的一次侧与高电压路并联，因此， 其一次工作电压只取决于接入点的一次电压。
(2) 电压互感器的二次回路不允许短路，否则会产 生危险的短路电流，并烧毁电压互感器，因此， 通常装有保护熔断器
1电力系统继电保护配置-线路保护(tm)
•
•
配电线路保护－10kv及以下电网（ 国网教材） 配置原则：在 10kV 中性点非直接接地电网中的架空 线和电缆线路上，应装设相间短路及单相接地的保护装 置。 ①对于单侧电源辐射形电网的单回路，可装设两段 过电流保护：第一段为不带时限的电流速断保护；第二 段为带时限的过电流保护。（允许只装设I、III段或II、 III段或只装设第III段电流保护。） ②对于单相接地故障，在出线不多的情况下， 一般装设反应零序电压信号的选线装置。在出线较多的 情况下，则应装设接地保护动作于信号。只有在根据人 身及设备安全的要求需要时，才装设动作于跳闸的接地 保护。 ③对运行中可能出现过负荷的电缆线路或者元 件保护，可装设过负荷保护，一般动作于信号，必要时
电力系统继电保护配置
教学内容
知识点1
继电保护基本知识
知识点2
常规线路保护
知识点3
线路保护的配置
一、继电保护的作用与任务
1.电气设备的三种状态 ① 故障状态 ② 不正常运行状态 ③ 正常状态
2.危害
3. 继电保护的作用:继电保护是电力 系统安全、稳定、经济运行的可靠保 证。
电力系统的特点： 1. 短路故障时变化速度快； 2. 电能不能大量存储，实 时平衡系统。
在复杂的高压电网中，当实现远后备保护在技术上有 困难时，也可以采用近后备保护的方式。即当本元件的主 保护拒绝动作时，由本元件的另一套保护作为后备保护； 为此，在每一元件上应装设单独的主保护和后备保护，并 装设必要的断路器失灵保护。由于这种后备作用是在主保 护安装处实现，因此，称它为近后备保护。
分析：远后备的性能是比较完善的，它对相邻元件的 保护装置、断路器、二次回路和直流电源所引起的拒绝动 作，均能起到后备作用，同时它的实现简单、经济，因此， 在电压较低的线路上应优先采用， 只有当远后备不能满足灵敏度和速动性的要求时，才 考虑采用近后备的方式。
220kV电力系统继电保护和自动装置的配置原则
220kV电力系统继电保护和自动装置的配置原则摘要：本文概述了继电保护装置的定义和基本功能，还论述了220kv电力系统的继电保护和自动装置的配置及其配置的原则，并且做了最后总结，以此来保证电力系统安全、有效、稳定地运行。
关键词：电力系统；继电保护；自动装置；配置原则中图分类号：f407.61 文献标识码：a 文章编号：1总体概述在我国的社会主义经济建设当中，电力工业是一种不可或缺的工业，同时它还会影响着工农业生产和人类的日常生活。
思考一下若是没有电力工业，人们就无法使用电灯、空调、电视和电脑等用电设备，所以电力工业是人民赖以依存的一门工业。
因此，要确保发电、供电的安全性，提高电力系统的有效性，严格遵循220kv电力系统继电保护和自动装置的配置原则。
在运行电力系统的过程中，有可能会发生不正常运行的情况，还有可能元件会出现故障，而继电保护装置可以有选择性、有目的性地快速把故障元件切除，确保电力系统的安全运行。
继电保护装置的定义是：当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。
继电保护装置的基本功能有以下两点：继电保护装置可以有选择性、有目的性地快速把故障元件切除，避免故障元件继续遭受破坏，并且确保其他没有发生故障的元件自动迅速继续正常工作。
继电保护装置还可以根据电力系统运行中所保护的实际情况而做出发出信号、跳闸等动作，用来反映电力系统不正常运行的状态。
2继电保护和自动装置的配置2.1继电保护的配置在电力系统继电保护“四性”的大前提下，当选择设备的保护装置时，应该尽量精选一些简单有效的保护装置，来满足电力系统的运行要求。
在简单装置的保护力度不足的情况下，才会选择比较复杂的保护装置。
所以对于电力系统安全运行的保障问题来说，继电保护的方式选择可谓之重中之重。
电力系统继电保护配置原则
电力系统继电保护配置原则一、概述电力系统是指由发电、送电、变电、配电和用电等各个环节（一次设备）所构成的有机整体，也包括相应的通信、继电保护（含安全自动装置）、调度自动化等设施（二次设备）。
电力系统安全运行是指运行中所有电力设备必须在不超过它们所允许的电流、电压、频率及时间限额内运行(强调充裕性)。
不安全的后果可能导致电力设备的损坏，大面积停电。
2003年8月14日下午，美国纽约、底特律和克利夫兰以及加拿大多伦多、渥太华等城市均发生停电事故。
事故原因俄亥俄州阿克伦城的第一能源公司的两根高压电线其中一根因树枝生长碰至线路后跳闸，另外一条线路因安全自动装置误动，导致第二条线路跳闸，最终导致各个子电网潮流不能平衡，最终系统解列。
可见，要保证电力的安全稳定运行，必须配置安全可靠的继电保护装置和安全自动装置。
继电保护顾名思义在系统发生故障时及时隔离故障点保护一次设备，同时能够让电力系统继续安全稳定运行。
二、基本要求继电保护配置方式要满足电力网结构和厂站的主接线的要求，并考虑电力网和厂站的运行方式的灵活性。
所配置的继电保护装置应能满足可靠性、选择性、灵敏性和速动性的要求。
1）要根据保护对象的故障特征来配置。
继电保护装置是通过提取保护对象表征其运行状况的故障量，来判断保护对象是否存在故障或异常工况并采取相应的措施的自动装置。
用于继电保护状态判别的故障量，随被保护对象而异，也随电力系统周围条件而异。
使用最普遍的工频电气量，而最基本的是通过电力元件的电流和所在母线的电压以及由这些量演绎出来的其它量，如功率、序相量、阻抗、频率等，从而构成电流保护、电压保护、方向保护、阻抗保护、差动保护等。
2）根据保护对象的电压等级和重要性。
不同电压等级的电网的保护配置要求不同。
在高压电网中由于系统稳定对故障切除时间要求比较高，往往强调主保护，淡化后备保护。
220kV及以上设备要配置双重化的两套主保护。
所谓主保护即设备发生故障时可以无延时跳闸，此外还要考虑断路器失灵保护。
继电保护四原则
整定计算的基本要求继电保护有四个基本要求，即可靠性、选择性、灵敏性、速动性，要全面考虑。
在某些情况下，“四性”的要求有矛盾不能兼顾时，应有所侧重；片面强调某一项要求，都会导致保护复杂化、影响经济指标及不利于运行维护等弊病。
整定计算尤其需要处理好四性的协调关系。
(一) 可靠性要求保护装置处于良好状态，随时准备动作。
保护装置的误动作是造成正常情况下停电、事故情况下扩大事故的直接根源，因此必须避免，用简单的话来说，就是“该动的就动，不该动的不动”，即不误动、不拒动。
保护的可靠性主要由高质量的保护装置、合理的设计、可靠的安装调试、精心的运行维护来保证。
整定计算中，主要通过制定简单、合理的保护方案来保证。
另外在运行方式变化时应注意对定值进行调整以确保保护系统可靠动作。
(二) 选择性选择性是指当电力系统发生故障时，继电保护装置应该有选择性地切除故障部分，让非故障部分继续运行，使停电范围尽量缩小。
首先由故障线路或元件本身的保护切除故障，当上述保护或开关拒动时，才允许相邻保护动作。
继电保护选择性的满足，主要由整定计算来考虑，通过正确整定保护装置的动作值和动作时间来实现，即通常说的灵敏度和动作时间配合，其原则是从故障点向电源方面的各级保护，其灵敏度逐级降低，其动作时限逐级增长。
时限配合：上一级保护时限比下一级保护时限要大，所大的时限差，即为时限级差。
此时限级差视不同的配合情况选取不同的数值。
一般情况下，高精度时间元件的保护之间相互配合的级差采用0.3S；与差动及瓦斯保护、纵联保护、横差保护等之间配合的级差采用0.4S，定时限与反时限保护配合的级差采用 0.5S。
保护范围配合：也叫灵敏度有配合。
保护装置对被保护对象的故障反应有一定的范围，上一级保护的保护范围应比下一级相应段保护范围为短，即在下一级保护范围末端故障时，下一级保护动作，上一级保护不动作这叫做范围有配合。
选择性是继电保护中的一个很重要的问题，一般不允许无选择性产生。
1000kv继电保护配置及整定导则
1000kv继电保护配置及整定导则1000kV继电保护配置及整定导则继电保护在电力系统中起着至关重要的作用，它能够对电力设备进行监测和保护，防止事故的发生，确保电力系统的安全稳定运行。
针对1000kV电力系统，以下是关于继电保护配置及整定的一些建议和导则。
一、配置原则1. 多重保护策略：在1000kV系统中，应采用多种保护设备进行配置，如差动保护、过流保护、距离保护和频率保护等，以提高系统的可靠性和安全性。
2. 区域保护原则：将电力系统划分为不同的保护区域，每个区域配置相应的继电保护设备，使得保护的响应速度更快、更准确，减小故障对整个系统的影响范围。
二、整定导则1. 差动保护整定：针对变压器和发电机等重要设备，差动保护是首要的保护措施。
根据设备的额定电流、变比和容量等参数进行整定。
2. 过流保护整定：过流保护用于检测系统中的故障电流，根据系统的短路容量和保护范围等因素进行整定，确保对故障电流的快速响应。
3. 距离保护整定：距离保护用于测量故障点与保护设备的距离，根据系统的电气参数和故障定位的要求进行整定，保证故障点的准确定位和快速切除。
4. 频率保护整定：频率保护用于检测系统频率的异常，根据系统的负荷特性和频率范围进行整定，确保对频率异常的及时响应。
三、综合考虑因素1. 系统运行状态：继电保护配置和整定应根据系统的运行状态进行调整，如负荷变化、电压波动等因素的影响。
2. 设备特性：继电保护的配置和整定应考虑设备的特性，如变压器的额定容量、发电机的负荷特性等。
3. 故障率分析：通过对历史故障数据的分析，了解系统的故障特点和频率，为继电保护的配置和整定提供依据。
继电保护配置及整定是一个复杂而关键的工作，需要综合考虑电力系统的运行状态、设备特性和故障率等因素，以确保系统的安全稳定运行。
通过合理的配置和整定，能够有效地提高系统的可靠性和安全性，减少故障对系统的影响。
在1000kV电力系统中，我们将继续努力，不断改进继电保护配置及整定的技术，为电力系统的发展和安全做出贡献。
35kV和以下电网继电保护配置和整定计算原则
3、整定计算准备工作和环节
1、确定要整定旳元件，收集整定计算所需 资料（包括图纸、保护装置说明书、定值 清单、设备参数等等）；
2、在原有旳意义系统图上增加绘制新旳设 备一次接线；
3、根据设备参数绘制正序阻抗图； 4、选择最大方式、最小方式下旳电网情况，
并综合考虑设备运行极限、负荷情况等计 算定值；
（2）对于双侧电源旳线路，一般与对侧电源旳运营方式变 化无关，可按单侧电源旳措施选择；
（3）对于环状网络中旳线路，流过保护旳最大运营方式应 在开环运营方式，开环点应选在所整定保护线路旳相邻 下一级线路上。而最小短路电流，应选择闭环运营方式。 同步，在合理地停用该保护背面旳机组、变压器和线路。
A
电源S1
5、校核保护定值旳配合，根据需要对设备
4、整定计算运营方式旳选择原则
（1） 何谓系统旳最大运营方式和最小运营方式？
最大运营方式是指在被保护对象末端短路时， 系统旳等值阻抗最小，经过保护装置旳短路电流 为最大旳运营方式。
最小旳运营方式是指在被保护对象末端短路 时，系统等值阻抗最大，经过保护装置旳短路电 流为最小旳运营方式。
计算软件来实现。
定值单中旳另一类定值是各起动元件动作门槛、控制字、软压板
等，大多数和详细装置实现原理有关。此类定值旳计算一般都不复杂，
相当一部分是厂家旳推荐值，但种类和数量较大，管理麻烦，大多数
情况下还是手工拟定填写。
2、继电保护整定计算旳基本任务
整定计算旳基本任务就是要对多种继 电保护给出整定值，这其中既有整定计算 旳技巧问题，又有继电保护旳配置和选型 问题，作为整定计算人员，必须要懂得根 据电网和设备需要给出最佳旳整定方案。
整定计算旳详细任务涉及下列几点：
电网继电保护配置
电网继电保护配置及整定一、继电保护基本概念继电保护和安全自动装置是保障电力系统安全、稳定运行不可或缺的重要设备。
电力系统继电保护和安全自动装置的功能是在合理的电网结构前提下，保证电力系统和电力设备的安全运行。
（保电网、保主设备，电厂，变电站、电网，个人观点）1．保护功能分类电力系统中的电力设备和线路，应装设短路故障和异常运行的保护装置。
电力设备和线路短路故障的保护应有主保护和后备保护，必要时可增设辅助保护。
1．1主保护主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。
1．2后备保护后备保护是主保护或断路器拒动时，用以切除故障的保护。
后备保护可分为远后备和近后备两种方式。
a.远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护实现后备。
b.近后备是当主保护拒动时，由该电力设备或线路的另一套保护实现后备的保护；当断路器拒动时，由断路器失灵保护来实现的后备保护。
1．3辅助保护辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。
1．4异常运行保护异常运行保护是反应被保护电力设备或线路异常运行状态的保护。
2．对继电保护性能的要求继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。
2．1可靠性可靠性是指保护该动作时应动作，不该动作时不动作。
为保证可靠性，宜选用性能满足要求、原理尽可能简单的保护方案，应采用由可靠的硬件和软件构成的装置，并应具有必要的自动检测、闭锁、告警等措施，以及便于整定、调试和运行维护。
2．2选择性选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备、线路的保护或断路器失灵保护切除故障。
为保证选择性，对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件(如起动与跳闸元件、闭锁与动作元件)，其灵敏系数及动作时间应相互配合。
当重合于本线路故障，或在非全相运行期间健全相又发生故障时，相邻元件的保护应保证选择性。
电力系统继电保护
电力系统继电保护摘要：一种自动的测量和装置，它是指在电力系统中的发电机、线路等部件或电力系统自身出现故障而威胁到电力系统的安全操作时，可以对操作人员发出警报，或直接给受控制的断路器下达跳闸指令，以结束此类事故的发展。
完成此项自动控制的成套设备通常称为继电保护。
编者将对继电保护的基本原理、基本要求、基本任务、分类和设备的继电保护。
关键词：电力系统；继电保护；基本原理一、基本原理继电器应具备正确区分受保护部件是否在正常工作或出现故障、是否在保护区范围或区域以外。
为了达到这种目的，必须从电力系统故障前后的电物量的变化特点出发，建立起保护设备的安全防护功能。
在电力系统故障后，工频电气量的变化表现为：1)增加了电流。
当发生短路时，在断路处与供电端的电力装置及传输线的电流会从负载电流增加到远大于负载电流。
2)电压下降（voltage）。
在相间和接地之间出现短路时，系统中各个点的相位电压或相电压都会降低，并且随着距离短路点的增加而降低。
3)电流和电压的相位角度发生变化。
当三相短路时，电流和电压的相角是负载的功率因数角，通常为20度左右，当三相短路时，电流和电压的相角是60~85度，而当保护反向短路时，电流和电压的相位角度为180°+(60°~85°）。
4)测量阻抗发生变化。
测量电阻，也就是测量点的电压和电流的比率（在保护装置上）。
在正常工作状态下，测得的阻抗是负载阻抗；当金属短路时，测量的阻抗向线路的阻抗转换，当发生故障时，测量的阻抗明显降低，而阻抗角增加。
非对称短路时，会产生相序成分，例如，当两相或单相接地短路时，会产生负序电流和负序电压；在单相接地的情况下，会产生负、零序和电压分量。
这些分量在正常运行时是不出现的。
根据短路故障时的电量变化，可以根据不同的原理，组成继电保护。
另外，除上述的反应工频电气量保护外，还提供了气体保护、继电保护等反应非工频电容量保护。
二、基本要求要实现继电保护装置任务，必须满足四个基本的技术需求：选择性、速度性、灵敏度、可靠性。
浅析电力系统继电保护装置配置原则
故障线段或位 置 ． 再通过 保护动 作来降低 断 ， 进 而 保 证 供 电 系统 中 其 他 无故 障 发 生 严 重 时 会 出 现 越 级 跳 闸 的 状 况 ， 事 故 的 范 或 避免 由于 电气故障带来的 损失 。 继 电保 线路的 正常运 行。
围会有所扩大。
护 设备 为电力系统的 正常运行提供数据
据， 而 工 作 或 值 班 技 术 人 员可 以 通 过 继 电
１ ． ４ ． ２ 敏性要求
２． ２ 电流 互感器 的饱 和 问题
供 电需 求 的 增 大 促 使 电力 系 统 的 规 模
继 电保护 系统的 敏 性以设备的灵敏
保 护 装 置来 对 整 个 供 电设 备 的 运 行 状 态 进 系数为衡爨标准， 而 许 多 低 压 配 电的 系统 短 路 电 若电力系统的电气量处 急剧扩大 ， 行 监视 和 控 制 。 一 且 出 现 系统 故 障 ， 保护 装 于继 电保护 装置的规定 范围以 内 ， 则无论 流 也 会 随 之 变 大 ， 一 旦 系 统 的 出 口处 发 生 置 会 自 动采 取 迅 速 且 精 确 的 行 为 判 断 ， 将 短 路 点 处 于 任 何 线 路 位 置 ， 其 短 路 的性 质 短 路 现 象 ， 其 电流 大 小 可 达 到 电流 互 感 器
一
些基 础 的设备 都 是２ Ｏ 世纪 ７ ０ 、 ８ ０ 年 代 的 老
护的 ， 由熔 断 器 和继 电 器 的继 电保 护 装 置 。 １． ４ 电力 系统 继 电保护 装 置需 满足 的 要求 １ ． ４ ． １选 择性 要 求
设备， 即使 保 养 够好 ， 继 电器 节 点的 氧化 尘 也积累了太多， 压 力 施加 不够 到位 ， 从 而 导 致 保 护 的误 动 作 。 而 二次 回路 的 分 直 流 、 交
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统继电保护配
置原则
电力系统继电保护配置原则
一、概述
电力系统是指由发电、送电、变电、配电和用电等各个环节（一次设备）所构成的有机整体，也包括相应的通信、继电保护（含安全自动装置）、调度自动化等设施（二次设备）。
电力系统安全运行是指运行中所有电力设备必须在不超过它们所允许的电流、电压、频率及时间限额内运行(强调充裕性)。
不安全的后果可能导致电力设备的损坏，大面积停电。
2003年8月14日下午，美国纽约、底特律和克利夫兰以及加拿大多伦多、渥太华等城市均发生停电事故。
事故原因俄亥俄州阿克伦城的第一能源公司的两根高压电线其中一根因树枝生长碰至线路后跳闸，另外一条线路因安全自动装置误动，导致第二条线路跳闸，最终导致各个子电网潮流不能平衡，最终系统解列。
可见，要保证电力的安全稳定运行，必须配置安全可靠的继电保护装置和安全自动装置。
继电保护顾名思义在系统发生故障时及时隔离故障点保护一次设备，同时能够让电力系统继续安全稳定运行。
二、基本要求
继电保护配置方式要满足电力网结构和厂站的主接线的要求，并考虑电力网和厂站的运行方式的灵活性。
所配置的继电保护装置应能满足可靠性、选择性、灵敏性和速动性的要求。
1）要根据保护对象的故障特征来配置。
继电保护装置是通过提取保护对象表征其运行状况的故障量，来判断保护对象是否存在故障或异常工况并采取相应的措施的自动装置。
用于继电保护状态判别的故障量，随被保护对象而异，也随电力系统周围条件而异。
使用最普遍的工频电气量，而最基本的是通过电力元件的电流和所在母线的电压以及由这些量演绎出来的其它量，如功率、序相量、阻抗、频率等，从而构成电流保护、电压保护、方向保护、阻抗保护、差动保护等。
2）根据保护对象的电压等级和重要性。
不同电压等级的电网的保护配置要求不同。
在高压电网中由于系统稳定对故障切除时间要求比较高，往往强调主保护，淡化后备保护。
220kV及以上设备要配置双重化的两套主保护。
所谓主保护即设备发生故障时可以无延时跳闸，此外还要考虑断路器失灵保护。
对电压等级低的系统则可以采用远后备的方式，在故障设备本身的保护装置无法正确动作时相邻设备的保护装置延时跳闸。
3）在满足安全可靠性的前提下要尽量简化二次回路。
继电保护系统是继电保护装置和二次回路构成的有机整体，缺一不可。
二次回路虽然不是主体，但它在保证电力生产的安全，保证继电保护装置正确工作发挥重要的作用。
但复杂的二次回路可能
导致保护装置不能正确感受系统的实际工作状态而不正确动作。
因此在选择保护装置是，在可能条件下尽量简化接线。
4）要注意相邻设备保护装置的死区问题
电力系统各个元件都配置各自的保护装置不能留下死区。
在设计时要合理分配的电流互感器绕组，两个设备的保护范围要有交叉。
同时对断路器和电流互感器之间的发生的故障要考虑死区保护。
三、线路保护
输电线路在整个电网中分布最广，自然环境也比较恶劣，因此输电线路是电力系统中故障概率最高的元件。
输电线路故障往往由雷击、雷雨、鸟害等自然因素引起。
线路的故障类型主要是单相接地故障、两相接地故障，相间故障，三相故障。
不同电压等级的输电线路保护配置不同。
35kV及以下电压等级系统往往是不接地系统，线路保护要求配置阶段式过流保护。
由于过流保护受系统运行方式比较大，为了保证保护的选择性，对一些短线路的保护也需要配置阶段式距离保护。
110kV线路保护要求配置阶段式相过流保护和零序保护或阶段式相间和接地距离保护辅以一段反映电阻接地的零序保护。
110kV及以下线路的保护采用远后备的方式，当线路发生故障时，若本线路的瞬时段保护不能动作则由相邻线路的延时段来切除。
根据系统稳定要求，有些110kV双侧电源线路也配置一套纵联保护（全线速动保护）。
为了保证功能的独立性，110kV线路保护装置和测控装置是完全独立的。
220kV及
以上线路保护采用近后备的方式，配置两套不同原理的纵联保护和完整的后备保护。
全线速动保护主要指高频距离保护、高频零序保护、高频突变量方向保护和光纤差动保护。
后备保护包括三段相间和接地距离、四段零序方向过流保护。
此外220kV线路保护还要配置三相不一致保护。
输电线路的故障大多数是瞬时性的，因此装设自动重合闸可以大大提高供电可靠性。
选用重合闸的方式必须根据系统的结构及运行稳定要求、电力设备承受能力，合理地选定。
凡是选用简单的三相重合闸方式能满足具体系统实际需要的线路都能当选用三相重合闸方式。
当发生单相接地故障时，如果使用三相重合闸不能保证系统稳定，或者地区系统会出现大面积停电，或者影响重要负荷停电的线路上，应当选用单相或综合重合闸方式。
在大机组出口一般不使用三相重合闸。
我省220kV线路基本采用单相重合闸，110kV线路采用三相重合闸方式。
四、变压器保护
电力变压器是电力系统中使用相当普遍和十分重要的电器设备，它若发生故障将给供电和电力系统的运行带来严重的后果。
为了保证变压器的按安全运行防止扩大事故，按照变压器可能发生的故障，装设灵敏、快速、可靠和选择性好保护装置。
变压器可能发生的故障有：各向绕组之间的相间短路；单相绕组部分线匝之间匝间短路，单相绕组和铁芯绝缘损坏引起的接地短
路；引出线的相间短路；引出线通过外壳发生的单相接地短路以及油箱和套管漏油。
变压器的不正常工作情况有：外部短路或过负荷引起的过电流；变压器中性点电压升高或由于外加电压过高引起的过励磁等。
根据继电保护和安全自动装置技术规程规定，变压器一般情况要配置以下保护：
变压器油箱内部短路故障和油面降低的瓦斯保护、压力释放、油温过高、冷却器全停等非电量保护；
变压器绕组和引出线多相短路、大电流接地系统侧绕组和引出线的单相接地短路及绕组匝间短路的纵联差动保护或电流速断保护；
变压器外部相间短路并作为瓦斯保护和差动保护（电流速动保护）后备的低电压起动过流保护（或复合电压起动的过电流保护或负序过电流保护）；
大电流接地系统中变压器外部接地短路得零序电流保护；
变压器对称过负荷的过负荷保护；
变压器过激磁的过激磁保护。
不同电压等级和容量的变压器配置有所区别，电压等级越高，变电容量越大的变压器配置越复杂。
对电压为220kV及以上大型变压器除非电量保护外，要求配置两套完全独立的差动保护和各侧后备保护。
220kV侧的后备保护包括：零序方向过流（两段两时限）和不带方向的零序过流；复合电压方向过流（一段两时限）和复合电压过流；
间隙零序电流和电压保护
110kV侧的后备保护包括：零序方向过流（两段两时限）和零序过流；复合电压方向过流（一段两时限）和复合电压过流；间隙零序电流和电压保护
35kV侧的后备保护包括：复合电压方向过流（一段三时限）各侧装设过负荷保护，自耦变还装设公共绕组过负荷保护。
五、母线保护
发电厂和变电所的母线是电力系统中的一个重要组成元件，与其他电气设备一样，母线及其绝缘子也存在着由于绝缘老化、污秽和雷击等引起的短路故障，此外还可能发生由值班人员误操作而引起的人为故障，母线故障造成的后果是十分严重的。
当母线上发生故障时，将使连接在故障母线上的所有元件被迫停电。
此外，在电力系统中枢纽变电所的母线上故障时，还可能引起系统稳定的破坏。
一般说来，低压母线不采用专门的母线保护，而利用供电元件的保护装置就可以把母线故障切除。
当双母线同时运行或单母线分段时，供电元件的保护装置则不能保证有选择性地切除故障母线，因此在超高压电网中普遍地装设专门的母线保护装置。
母线保护的基本配置为：
（1）母线差动保护
（2）母联充电保护
（3）母联过流保护
（4）母联失灵与母联死区保护
（5）断路器失灵保护
我省母联充电保护和母联过流解列保护是单独配置的，充电保护是相电流保护，母联过流解列保护要相电流和零序过流保护。
六、备用电源自投装置
备用电源自动投入装置是保证供电可靠性的重要设备。
电源备自投装置采集断路器位置、电压、电流等信息，如判断出配电装置已失去主电源将自动合上备用电源。
微机型电源备自投装置的工作原理和微机保护基本相同。
备用电源备自投装置主要用于110kV及以下的中低压配电系统中，因此其主接线方案是根据变电所、发电厂厂用电的主要一次接线方案设计的。
和一次接线方案相对应，电源备自投装置主要有低压母线分段开关、内桥开关、线路三种备自投方案。
七、其它安全自动装置
继电保护装置动作后切除故障后可能引起电力系统无功和有功的不平衡和是电力设备的超载运行。
这些将导有可能导致导致系统的稳定破坏或设备的损坏。
安全自动装置是自动装置的一种，它通过采集相关间隔的电压、电流及位置信息分析电力系统是否存在影响安全稳定的隐患并执行预先设置好的策略，如切除机组、切除负荷等以达到防治电力系统失去稳定性和避免电力系统发生大面积停
电的目的，包括低频低压切负荷、过载联切、振荡解列、失步解列等。
安全自动装置的基本工作原理和继电保护装置是相同的。
在国外也有将安全自动装置称作系统保护（system oriented protection），以区别于继电保护装置（object oriented protection）。
如果说继电保护是电力系统的第一道防线，那么安全自动装置是电力系统的第二道防线。
