丝杆升降机成功案例
滚珠丝杠升降毕业设计
滚珠丝杠升降毕业设计滚珠丝杠升降毕业设计在现代工业领域中，滚珠丝杠升降系统被广泛应用于各种机械设备中，其作用是将旋转运动转换为线性运动，实现物体的升降。
滚珠丝杠升降系统具有结构简单、精度高、效率高等优点，因此成为许多工程师在毕业设计中选择的主题之一。
一、滚珠丝杠升降系统的原理和结构滚珠丝杠升降系统由滚珠丝杠、螺母和导轨组成。
滚珠丝杠是将旋转运动转换为线性运动的关键部件，它由螺纹型螺纹和滚珠构成。
螺纹型螺纹是滚珠丝杠的主体部分，通过螺纹与螺母的啮合，实现旋转运动转换为线性运动。
滚珠则位于螺纹型螺纹与螺母之间，使得滚珠丝杠升降系统具有更高的精度和效率。
二、滚珠丝杠升降系统的应用领域滚珠丝杠升降系统在各个领域都有广泛的应用。
在工业生产中，滚珠丝杠升降系统被应用于机床、自动化生产线等设备中，用于实现工件的升降和定位。
在医疗设备中，滚珠丝杠升降系统被用于手术床、病床等设备的升降调节。
在航空航天领域，滚珠丝杠升降系统被用于飞机起落架、升降机等设备的升降控制。
滚珠丝杠升降系统的应用领域十分广泛，为各个行业的发展提供了重要的支持。
三、滚珠丝杠升降系统的设计要点在进行滚珠丝杠升降系统的设计时，需要考虑以下几个要点：1. 载荷计算：根据实际应用需求，计算出滚珠丝杠升降系统所需承受的最大载荷，以确保系统的稳定性和安全性。
2. 选材与制造：选择适当的材料和制造工艺，以保证滚珠丝杠升降系统的耐用性和可靠性。
3. 导轨设计：设计合理的导轨结构，使得滚珠丝杠能够在运动过程中保持稳定的导向性，减少摩擦和能量损耗。
4. 传动效率优化：通过合理的设计和优化，提高滚珠丝杠升降系统的传动效率，减少能量损失。
5. 控制系统设计：设计合适的控制系统，实现对滚珠丝杠升降系统的精确控制和调节。
四、滚珠丝杠升降系统的发展趋势随着科技的不断进步，滚珠丝杠升降系统也在不断发展和创新。
目前，一些新型的滚珠丝杠升降系统已经出现，如滚珠丝杠线性电机系统、滚珠丝杠无级变速系统等。
丝杆传动结构实例

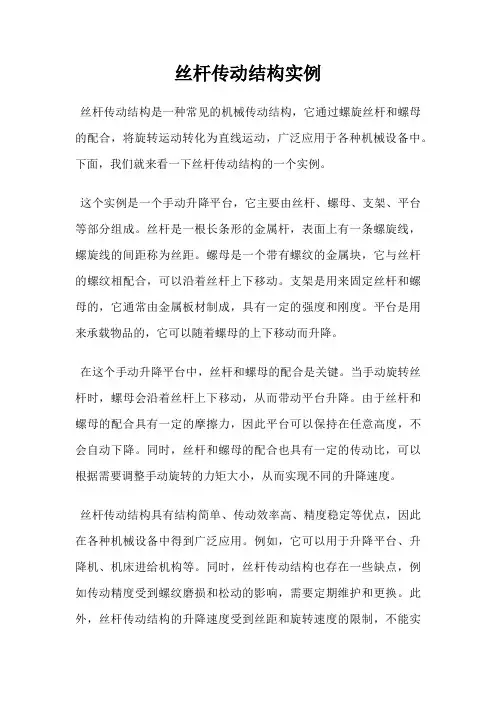

丝杆传动结构实例
丝杆传动结构是一种常见的机械传动结构，它通过螺旋丝杆和螺母的配合，将旋转运动转化为直线运动，广泛应用于各种机械设备中。
下面，我们就来看一下丝杆传动结构的一个实例。
这个实例是一个手动升降平台，它主要由丝杆、螺母、支架、平台等部分组成。
丝杆是一根长条形的金属杆，表面上有一条螺旋线，螺旋线的间距称为丝距。
螺母是一个带有螺纹的金属块，它与丝杆的螺纹相配合，可以沿着丝杆上下移动。
支架是用来固定丝杆和螺母的，它通常由金属板材制成，具有一定的强度和刚度。
平台是用来承载物品的，它可以随着螺母的上下移动而升降。
在这个手动升降平台中，丝杆和螺母的配合是关键。
当手动旋转丝杆时，螺母会沿着丝杆上下移动，从而带动平台升降。
由于丝杆和螺母的配合具有一定的摩擦力，因此平台可以保持在任意高度，不会自动下降。
同时，丝杆和螺母的配合也具有一定的传动比，可以根据需要调整手动旋转的力矩大小，从而实现不同的升降速度。
丝杆传动结构具有结构简单、传动效率高、精度稳定等优点，因此在各种机械设备中得到广泛应用。
例如，它可以用于升降平台、升降机、机床进给机构等。
同时，丝杆传动结构也存在一些缺点，例如传动精度受到螺纹磨损和松动的影响，需要定期维护和更换。
此外，丝杆传动结构的升降速度受到丝距和旋转速度的限制，不能实
现高速升降。
丝杆传动结构是一种常见的机械传动结构，具有结构简单、传动效率高、精度稳定等优点。
通过手动旋转丝杆，可以实现物体的升降运动，广泛应用于各种机械设备中。
蜗轮丝杆升降机原理
蜗轮丝杆升降机原理蜗轮丝杆升降机是一种常见的升降设备，其原理主要是利用蜗轮和丝杆的传动来实现升降运动。
蜗轮丝杆升降机主要由电机、减速机、蜗轮、丝杆、导轨、工作台等部件组成。
下面我们将详细介绍蜗轮丝杆升降机的工作原理。
首先，电机通过减速机驱动蜗轮转动，蜗轮的螺旋齿与丝杆的螺纹配合，当蜗轮转动时，丝杆便会产生线性运动。
这样，通过蜗轮和丝杆的传动，电机产生的旋转运动被转换成了垂直方向的升降运动。
其次，蜗轮丝杆升降机的导轨起到了支撑和导向作用。
导轨使工作台在升降过程中保持稳定的运动轨迹，避免了工作台的晃动和偏离轨道的情况。
同时，导轨也能减小运动过程中的摩擦阻力，使升降运动更为平稳。
此外，蜗轮丝杆升降机还配备了限位开关和安全装置。
限位开关能够控制升降机的上下行程，确保升降高度的精准控制。
安全装置则能在发生意外情况时及时停止升降机的运动，保障操作人员和设备的安全。
总的来说，蜗轮丝杆升降机的工作原理是通过电机驱动蜗轮转动，蜗轮和丝杆的传动实现升降运动，同时通过导轨、限位开关和安全装置等配件的配合，保证升降机的稳定、安全运行。
这种原理简单而有效，使得蜗轮丝杆升降机成为了工业生产中常见的升降设备。
蜗轮丝杆升降机的应用领域非常广泛，包括工厂生产线、仓储物流、汽车维修、医疗设备等领域。
在工业生产中，蜗轮丝杆升降机能够实现对货物、设备的快速、精准的升降操作，提高生产效率；在汽车维修和医疗设备领域，蜗轮丝杆升降机能够实现对车辆、病床等设备的升降调节，为维修和治疗提供便利。
综上所述，蜗轮丝杆升降机是一种通过蜗轮和丝杆传动实现升降运动的设备，其工作原理简单而有效。
在工业生产、仓储物流、汽车维修、医疗设备等领域有着广泛的应用，为各行业提供了便利和效率的提升。
丝杆升降机4联动升降平台方案
丝杆升降机4联动升降平台方案
丝杆升降机4联动升降平台方案
丝杆升降机四台联动升降平台是丝杆联动方案中最常见的一种组合型式，通过联轴器、连接杆、转向器等部件将丝杆升降机与电机、减速机组合起来形成同时升降、同方向旋转的工作平台。
丝杆升降机联动平台负载大、传动效率高、定位精度高，使用安装方便。
蜗轮蜗杆传动独有的自锁功能加强了工作平台的安全平稳运行。
丝杆升降机4联动平台通常的设计使用方案为T型、H型和U型。
首先根据使用要求确定联动平台负载的大小、升降机行程、所需升降速度以及安装平台尺寸，按照升降机的选型方案选出升降机的具体型号，丝杆升降机在平台上尽量对称布置，使每台升降机均匀受力。
对于平台尺寸较大的使用工况，当连杆较长时需要轴承座支撑。
由于连杆的加工长度有限制(一般不超过3米)，可适当增加升降机的台数，使升降机能为平台提供足够的支撑点。
蜗轮丝杆升降机联动平台无论几台组合联动，使用配件数量不同但都是采用一台电机驱动，这样才能保证整个平台的同步性（由于电机转速有误差，多台电机驱动无法保证同步稳定性）。
选用电机时需考虑各传动部件的效率，预留足够的安全预留，确保驱动源的扭矩足以驱动各部件平稳工作。
丝杆升降机联动平台根据使用需要可加装计算器、限位开关等部件使升降更精准。
关于丝杆升降联动平台的更多使用方案欢迎咨询鲁德传动，工程师会根据具体使用要求给出最合理的选型设计方案。
丝杆升降机选型计算案例
丝杆升降机选型计算案例丝杆升降机是一种常见的垂直运输设备，广泛应用于各个行业中。
在选型计算时，需要综合考虑多个因素，以确保设备的稳定性和安全性。
以下是一个丝杆升降机选型计算的实际案例。
某公司需要在生产线上安装一台丝杆升降机，用于将产品从地面抬升到上方的工作台上，以提高生产效率。
产品重量为200kg，高度差为3m，升降速度要求为0.2m/s。
首先，我们需要计算所需的额定载荷。
根据产品重量和安全系数，我们选择将额定载荷设置为300kg。
这样可以确保设备在工作过程中不会超负荷运行。
接下来，我们需要计算所需的功率。
通过以下公式可以计算出功率：功率=力×速度在这个案例中，力等于额定载荷乘以重力加速度。
重力加速度通常取9.8m/s²。
速度为0.2m/s。
力=300kg×9.8m/s²=2940N功率=2940N×0.2m/s=588W因此，所需的功率为588W。
接下来，我们需要选择适合的丝杆升降机型号。
根据功率要求，我们选择了一款额定功率为600W的丝杆升降机。
该型号具有足够的功率来满足我们的需求，并且有较好的性价比。
最后，我们需要计算所需的升降时间。
升降时间等于高度差除以升降速度。
升降时间=3m/0.2m/s=15s因此，设备将在15秒内完成升降操作。
综上所述，这是一个丝杆升降机选型计算的案例。
通过计算额定载荷、功率和升降时间等参数，我们可以选择适合的丝杆升降机型号，以满足生产线的需求。
这样可以确保设备的稳定性和安全性，提高生产效率。
丝杠升降机工作原理
丝杠升降机工作原理
丝杠升降机是一种常见的垂直运输设备，它通过螺旋丝杠和螺母的配合工作原理来实现货物的升降。
下面将详细介绍丝杠升降机的工作原理。
丝杠升降机的核心部件是螺旋丝杠和螺母。
螺旋丝杠是一种带有螺纹状凸起的金属杆，螺母则是带有匹配螺纹的螺孔。
当螺旋丝杠旋转时，螺旋丝杠和螺母之间的螺纹配合使得螺母产生沿着螺旋丝杠轴向移动的运动。
具体来说，当电动机或手动摇把驱动螺旋丝杠旋转时，螺旋丝杠和螺母之间的螺纹配合使得螺母沿着丝杠轴向移动。
通过将螺母与升降台架或者载货平台连接，就可以实现物体的升降运动。
丝杠升降机的运行过程中，螺旋丝杠提供了升降力，而螺母则将这个力转化为升降运动。
螺旋丝杠的运动速度和升降距离是根据电动机或手动操作者的转动速度和力度来控制的。
丝杠升降机在垂直运输中有着广泛的应用，例如仓库货物的升降、汽车维修设备的升降等。
它具有结构简单、可靠性高、操作方便等特点，因此被广泛应用于各个领域。
总的来说，丝杠升降机利用螺旋丝杠和螺母之间的配合工作原理，通过螺旋丝杠的旋转实现货物的垂直升降运输。
蜗轮丝杆升降机选型案例_图文.
蜗轮丝杆升降机选型案例
丝杆升降机选型的主要参数为:起升负荷(KN、螺杆行程(mm及起升速度
(m/min。
丝杆升降机作为一种基础起重部件,有多种安装结构型式可选,适合多种工况安装使用。
可以单台安装也可以配减速机、转向箱等部件组合工作平台使用。
鲁德传动为您提供丝杆升降机选型方法(仅供参考:
已知起升负荷为F=20KN,螺杆的行程为200mm,起升速度V=0.45m/min试求所需的升降机。
附表5~表13是各型号螺杆传动的许用起升速度、扭矩和功率,其参数适合用于环境温度为20°C、工作持续率为20%/h或30%/10min的条件下;对粗线范围内的参数,使用时升降机会产生过热,应尽量避免选用,否则必须采取有效措施。
根据螺杆起升负荷及起升速度,按照下列公式计算升降机的驱动功率,再查表5~表13,查出所需升降机型号。
根据已知条件选择升降机:
第一步:升降机驱动功率计算:
第二步:查表5,蜗杆在500r/min,起升速度为0.5m/min起升负荷为20KN时,许用功率为0.72kw在粗线范围内,不选用。
第三步:查表6,蜗杆在500r/min,起升速度为0.583m/min,起升负荷为20KN时,许用功率为0.9KW,满足要求,应选择SWL5型升降机。
以上为丝杆升降机选型的一种方法,根据设备使用的不同及多种因素影响,蜗轮丝杆升降机的选型也会不同,具体使用选型方法欢迎来电咨询0534*******,鲁德传动专业技术团队可提供详细整套的选型技术方案。
一种边旋转边升降式丝杆升降机[实用新型专利]
![一种边旋转边升降式丝杆升降机[实用新型专利]](https://img.taocdn.com/s3/m/caec4cb3be23482fb5da4c18.png)
专利名称：一种边旋转边升降式丝杆升降机专利类型：实用新型专利
发明人：李根
申请号：CN201620658434.5
申请日：20160629
公开号：CN205873775U
公开日：
20170111
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种边旋转边升降式丝杆升降机，包括箱体，所述箱体上设有蜗杆轴，所述蜗杆轴旁设有骨架油封，所述骨架油封旁设有油嘴，所述油嘴旁设有孔用弹性挡圈，所述孔用弹性挡圈旁设有圆锥滚子轴承，所述箱体上设有丝杆，所述丝杆设于端盖内，所述端盖上设有螺母和上平键，所述端盖上设有内六角螺钉和紧定螺钉，所述箱体上设有蜗轮，所述蜗轮上设有下平键，所述丝杆上设有方管护筒和胶盖，所述方管护筒上设有下油嘴；本实用新型的边旋转边升降式丝杆升降机，具有安全、适用的特点，与手工脱模相比，大大提高了生产效率，有很好的实用和推广价值，广泛的推广应用后会产生良好的经济效益和社会效益。
申请人：吴桥清大曙光传动设备有限公司
地址：061899 河北省衡水市吴桥县桑园镇金沙江路西段南侧
国籍：CN
代理机构：北京东方盛凡知识产权代理事务所(普通合伙)
代理人：宋平
更多信息请下载全文后查看。
219430108_一种丝杆升降机的研制
一种丝杆升降机的研制李普阳 王玉柱 齐 李上海船舶设备研究所 上海 200030摘 要：为了满足客户的特殊使用要求，文中研制出了丝杆升降机，分别从升降机各个组成部分的结构构造，实现功能、工作原理等方面进行详细介绍，再通过仿真分析验证升降机的刚度和强度符合起重机设计要求，设备安全可靠。
该升降机具有安全、可靠、运行平稳和机械自锁等优点，主要适用于行程小、升降速度慢和使用频率较低的环境。
关键词：丝杆升降机；静摩擦角；机械自锁；对重中图分类号：TH211.6 文献标识码：A 文章编号：1001-0785（2023）11-0047-06Abstract: To meet the special use requirements of customers, in this paper, a screw elevator is proposed, and the structure, function and working principle of each component of the elevator are introduced in detail. The simulation analysis shows that the rigidity and strength of the elevator meet the design requirements of the crane, and the equipment is safe and reliable. The elevator has that advantage of safety, reliability, smooth operation and mechanical self-locking, and is mainly suitable for the environment with short travel, slow vertical speed and infrequent use.Keywords: screw elevator; static friction angle; mechanical self-locking; counterpoise0 引言为升降特殊用途的负载到不同的楼层，一台满足特殊使用要求的专用升降机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
丝杆升降机在生产的生活中发挥了很大的作用，可以承担小到几十公斤，大到几十、上百吨物品的举升、提升、翻转和平移等动作，换句话说就是可以满足不同的使用要求。
65m射电望远镜主反射面主动调整系统简介
65米口径射电望远镜是亚洲最大的全天线、可转动的大型射电望远镜，它是中科院上海天文台承建、中科院与上海市政府2010年重大合作的项目。
我司和上海交通大学携手合作承接了65 米射电望远镜主反射面主动调整系统专用促动器（丝杠升降机）的研制。
天线主反射面1008块小面板组成，这些小面板又由1000多台促动器支撑定位。
该促动器定位精度要求很高，仅为15微米以内，并且能承受150kg侧向载荷，工作寿命要求达到20年以上。
这种升降机主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。
有以传递能量为主的如螺旋压力机、千斤顶等；也有以传递运动为主的如机床工作台的进给丝杠；还有调整零件之问相对位置的螺旋传动机构等。
丝杆升降机有滑动摩擦机构和滚动摩擦机构之分。
滑动丝杠螺母机构结构简单，加工方便制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低只有30 ％～40％。
滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其优点是摩擦阻力矩小、传动效率高可达到92 ％～98％，精度高，系统刚度好，运动具有可逆性，使用寿命长。
南京优励精工科技有限公司是专门生产蜗轮丝杠升降机、齿轮箱、直线驱动器以及精密滚珠丝杠、T型丝杆等传动零部件的专业化公司。
产品可按照用户要求制定技术方案和提供个性化服务，产品采用德国DIN标准生产。
