组塔施工作业指导书

组塔施工作业指导书组塔施工作业指导书一、概述组塔是指在钢塔段件的基础上进行拼装组装的工作，是建造高耸、结构复杂钢铁结构建筑的一种常用方法。

本指导书旨在提供组塔工作所需的操作步骤、注意事项等。

二、施工准备工作1. 确认组塔工艺：确认组塔工艺和塔体组装方案，制定合理的组塔方案。

2. 施工材料准备：吊装设备、高压清洗机（水压≥120MPa）、高空作业器械、防脱落安装滑轮等设备以及焊接用氮气、保温材料、钢刷等工具和药具等材料和设备的准备。

3. 施工环境准备：施工现场保持平整，周围悬挂物及建筑物清除完毕，盲埋钢管顶面开孔工作及管理。

4. 安全防护准备：重型吊装设备、塔体本体的组装和安装、高处作业等工作中，必须遵守相关安全防护标准要求。

三、组塔施工步骤1. 初步预备工作：吊装车布置、临时支架搭设、护网登高、基础合理砌筑，确保基础稳定有力，对于施工进展的保证至关重要。

2. 组装下层钢塔：完成吊装、拼装、拉平焊接等操作，组成下层钢塔。

3. 组装中层钢塔：现有下层钢塔作为支撑基础，同样完成吊装、拼装、拉平焊接等操作，组成中层钢塔。

4. 组装上层钢塔：有了下层和中层钢塔的支撑，同样完成吊装、拼装、拉平焊接等操作，组成上层钢塔。

5. 焊接处理：所有间隙接头焊缝均需进行充分焊结与完善补焊，确保钢塔的牢固结构和稳定性。

6. 查验验收：按照验收标准对整个钢塔进行外观、尺寸、平面度、垂直度、水平度等检查，确保符合设计要求。

四、安全注意事项1. 在安全目标清楚的前提下，工作人员必须穿戴好各种规定的劳动用品和防护用品。

2. 确保场地的平整度和稳定性，无明显异物和高低不平的情况，并设置相应的围挡。

3. 确认吊装设备安全牢固，检查电缆机械设备、滑轮、吊索及抱箍、钢索的质量，以及钢管的连接状态等。

4. 工期内避免在台风、暴雨等恶劣天气情况下继续施工。

5. 在施工时，禁止吸烟、吸毒、酗酒等行为。

禁止在拆解高处的固定物时，尺度掌握不准确、擅自撬动的行为。

铁塔组立施工作业指导书

组塔施工作业指导书一、编制目的为保证内蒙古华电街基富裕风电49。

5MW工程35kV集电线路及机组变安装工程线路铁塔组立工程质量、安全、进度的顺利完成,确保质量、安全目标的实现，编制本施工作业指导书，用以指导和管理工程施工。

二、编制依据1、张家口先行电力设计有限公司提供的华电开鲁小街基风电场二期35kV集电线路工程的《杆塔明细及平断面定位图》、《铁塔组装图》、《说明书》。

2、本工程施工合同、图纸会审纪要。

3、《110~500kV架空送电线路施工及验收规范（GB50233-2005)》、《输电线路铁塔制造技术》（GB2694)等质量标准及国家现行的有关规程、规范及验收标准。

4、《电力建设安全工作规程（第2部分：架空送电线路部分）（DL5009。

2-2004）》5、本工程《施工组织设计》三、工程概况内蒙古华电街基富裕风电49。

5MW工程35kV集电线路及机组变安装工程场址区域位于内蒙古通辽市开鲁县小街基镇.工程拟装机容量49.5MW，安装33台1500kW的风力发电机组。

选用箱式变33台,每11台箱式变高压侧35kV电缆根据具体情况通过3组架空线形成一个回路，采用直埋方式敷设到220kV变电所35kV母线.箱式变低压侧用1kV电缆穿管及经过直埋电缆敷设至风机塔筒内。

本工程起于33台风机内电缆连接，终止于街基富裕风电220kV升压站，分支线路单回架设，主线路单回架设;部分段主线路双回架设.线路全长约28.13km，其中分支线路长9.59km；主线路全长18.53km(其中3。

3 km为双回架设）.全线路杆塔总基数166基，其中铁塔59基，混凝土杆107基.本工程线路铁塔塔腿的编号为面向大号侧左下为A，左上为B，右上为C，右下为D,塔腿编号统一如下图：大号侧小号侧塔腿位置编号图四、主要工程量统计五、主要施工工艺针对本工程铁塔塔型及现场较为平坦的地形条件,本工程采用外拉线抱杆分解组立铁塔，抱杆座落方式为塔内单腿固定式.其施工工艺流程如下图所示：铁塔组立施工工艺流程图（一）、施工准备1、技术准备⑴施工作业人员进场后,立即组织熟悉和审查施工图纸、技术文件及有关的技术要求。

组塔施工作业指导书

组塔施工作业指导书一、引言组塔施工是指在建筑和工程领域中，将各种部件结合起来最终形成塔的过程。

本文档旨在为组塔施工人员提供详细的指导，确保施工过程安全、高效进行。

二、施工前准备工作1.研究施工图纸：仔细阅读和理解施工图纸，了解塔的设计结构和组装要求。

2.准备必要工具和材料：确保所需的工具和材料齐全，包括螺栓、螺母、支撑杆等。

3.搭建安全防护措施：在施工现场设置好安全警示标识，搭建好安全防护设施。

三、组塔施工步骤1.基础准备：–确保施工现场平整、无障碍物。

–安装好起重设备，确保牢固可靠。

2.塔底部组装：–将底部部件按照图纸要求进行组装，确保连接紧密。

–使用扭力扳手逐一拧紧螺栓，保证连接稳固。

3.逐层组塔：–按照施工图纸要求，逐层将塔身部件安装在底部部件上。

–注意调整部件位置和水平度，保证整个塔的稳定性。

4.塔顶完成：–最后安装塔顶部件，确保与底部连接紧密。

–检查所有连接处，确认螺栓牢固。

四、安全注意事项1.佩戴安全帽和防护手套，确保施工人员的人身安全。

2.严禁超载，确保起重设备和塔身部件的承载能力不超过设计标准。

3.严格按照规定操作，避免施工过程中的安全隐患。

4.定期检查工具和设备，保证施工过程中工具设备的正常使用。

五、施工验收1.完成组塔施工后，应由专业人员进行验收，检查各连接处是否安全可靠。

2.确认组塔施工符合设计要求，无任何质量问题。

3.签署验收报告，确认施工任务完成。

六、结束语本文档详细介绍了组塔施工的步骤和安全注意事项，希望为施工人员提供帮助，确保组塔施工安全、高效进行。

如有任何问题或建议，请随时与相关部门联系。

祝施工顺利！。

组塔施工作业指导书

华润新能源随县香湾风电项目110kV 升压站扩建及35kV集电线路工程铁塔组立作业指导书四川成蜀电力建设XXX华润新能源随县香湾风电项目110kV升压站扩建及35kV集电线路工程施工项目部二0一六年四月批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录第一节总体说明 (1)一、工程概况 (1)二、铁塔安装统一规定 (3)三、组塔规定及注意事项 (5)第二节地锚、缓冲器及卡接绳环 (6)一、地锚 (6)二、缓冲器 (6)三、临时钢丝绳扣 (6)第三节内悬浮内拉线抱杆分解组塔 (7)一、抱杆的布置 (7)二、抱杆的竖立 (7)三、内拉线的设置 (8)四、抱杆的提升 (9)五、抱杆的拆除 (10)六、塔材的起吊 (10)七：主要工器具 (11)八、劳动力组织 (12)第四节内悬浮外拉线抱杆分解组塔 (12)第五节无拉线小抱杆分解组塔 (15)第六节横担安装 (16)第七节安全保证措施 (17)第八节质量保证措施 (18)第一节总体说明一、工程概况1.1.1工程概况本工程主要工作内容为华润新能源湖北随县香湾风电场集电线路工程及升压站扩建工程，包含110kV天河口升压站扩建及风电场内35kV集电线路工程Ⅰ、Ⅱ、Ⅲ回集电线路双回路、单回路的铁塔基础,铁塔组立,铁塔基础处理,导、地线架设，通讯光缆架设（及敷设），光缆接头，铁塔接地，电缆敷设。

本工程场内35kV集电线路共设计3回线路，分别为Ⅰ、Ⅱ、Ⅲ回线路，可细分为9个单回线路，2个同塔双回线路。

35kV集电线路单回路线路长度24.939公里、双回路10.988公里、直埋电缆线路1.366公里（集电线路长度）、直埋电缆线路1.9公里（箱变～线路终端）、直埋电缆线路1.992公里（线路终端～升压站6kV柜进线端子）。

组塔施工作业指导书

清流35kV嵩溪—温郊11回线路工程组塔施工作业指导书批准：审核：编写：目录一、编写依据 1二、适用范围 1三、工程概况 1四、设计要求及规范规定 1五、内拉线抱杆分解组塔施工工艺 5六、悬浮式内拉线抱杆组塔施工操作要点 8七、悬浮式内拉线抱杆组塔安全技术措施 11八、质量要求 12九、组塔安全措施 16组塔作业指导书一、编写依据：1、清流35kV供电线路工程施工技术说明2、清流35kV供电线路工程施工图纸（结构部分）3、架空送电线路施工及验收规范（GB50233-2005）4、清流35kV供电线路工程施工组织设计5、清流35kV供电线路工程质量计划6、清流35kV供电线路工程安全计划二、适用范围：适用于建宁到泰宁供电线路工程组塔施工作业。

三、工程概况：本线路工程从110kV嵩溪变35kV间隔的13#柜电缆出线1#塔，希年新走廊单回架空线路沿原有嵩温线下方平行架设，线路经过岭下、外邵坑、庙龙岭、林坊、黄珠林、到温郊变；导线采用JL/GIA—240/30；嵩温11回线路全长11.4公里，其中架空线路10.公里，变电站进出电缆0.7公里。

四、设计要求及规范规定：1、基础强度达到设计强度的89%，并经中间验收合格后方可进行铁塔的分解组立。

2、线路前进方向和塔腿编号：至塔顶0.5m处，沿相应主材两肢交替安装，塔身交叉斜材与主材第一根芯线相交处的螺栓不得用脚钉替代，其他螺栓可用相同规格的脚钉替代。

⑴直线塔：塔身脚钉安装在D腿上，头部脚钉同时设置在A腿和D腿主材上；⑵耐张转角塔：下横担以下塔身部分脚钉设置在转角内侧小号侧主材上；下横担以上脚钉设置在转角外侧小号主材上。

即为，线路左转时下横担以下脚钉安装在A腿上，下横担以上安装在D 腿上；线路右转时，下横担以上脚钉安装在D腿上，下横担以上安装在A 腿上。

4、本工程铁塔所用螺栓为M24、M27、M36、M42、M48五种规格，其强度等级均为：M24螺栓为6.8级，M27螺栓为6.8级，M36螺栓为8.8级，M42螺栓为8.8级，M48螺栓为8.8级；脚钉采用防滑弯钩型，级别与螺栓相同。

铁塔组立施工作业指导书范本

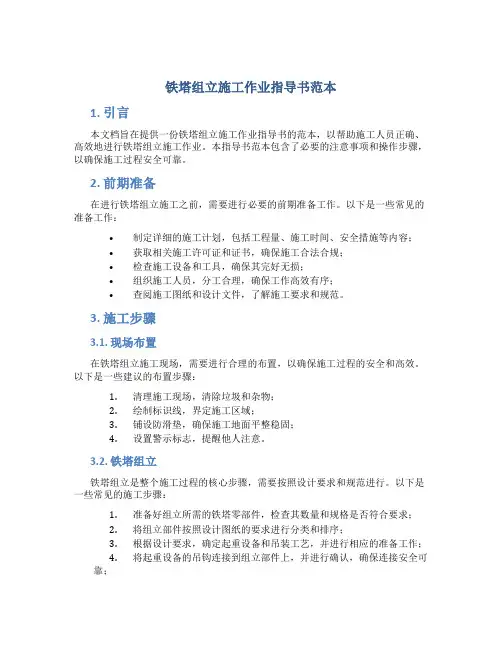

铁塔组立施工作业指导书范本1. 引言本文档旨在提供一份铁塔组立施工作业指导书的范本，以帮助施工人员正确、高效地进行铁塔组立施工作业。

本指导书范本包含了必要的注意事项和操作步骤，以确保施工过程安全可靠。

2. 前期准备在进行铁塔组立施工之前，需要进行必要的前期准备工作。

以下是一些常见的准备工作：•制定详细的施工计划，包括工程量、施工时间、安全措施等内容；•获取相关施工许可证和证书，确保施工合法合规；•检查施工设备和工具，确保其完好无损；•组织施工人员，分工合理，确保工作高效有序；•查阅施工图纸和设计文件，了解施工要求和规范。

3. 施工步骤3.1. 现场布置在铁塔组立施工现场，需要进行合理的布置，以确保施工过程的安全和高效。

以下是一些建议的布置步骤：1.清理施工现场，清除垃圾和杂物；2.绘制标识线，界定施工区域；3.铺设防滑垫，确保施工地面平整稳固；4.设置警示标志，提醒他人注意。

3.2. 铁塔组立铁塔组立是整个施工过程的核心步骤，需要按照设计要求和规范进行。

以下是一些常见的施工步骤：1.准备好组立所需的铁塔零部件，检查其数量和规格是否符合要求；2.将组立部件按照设计图纸的要求进行分类和排序；3.根据设计要求，确定起重设备和吊装工艺，并进行相应的准备工作；4.将起重设备的吊钩连接到组立部件上，并进行确认，确保连接安全可靠；5.在起吊过程中，操作人员应按照指挥员的指示进行，确保起吊顺利；6.将组立部件准确地安装到指定位置，并根据要求进行固定。

3.3. 安全措施在铁塔组立施工过程中，安全措施至关重要。

以下是一些应遵循的安全措施：•穿戴必要的安全装备，包括安全帽、防护眼镜、耳塞等；•遵守施工现场的安全规定，不得随意越过警示线；•严禁在施工中吸烟或使用明火；•注意施工现场的秩序和卫生，及时清理施工垃圾；•在高空作业时，需使用安全绳索或安全带保护。

4. 施工质量控制在铁塔组立施工过程中，质量控制是十分重要的。

以下是一些常见的质量控制措施：•对铁塔组立的每个步骤进行检查和评估，确保操作正确；•对组立部件进行定期检验，检查其表面是否有损伤；•检查铁塔的垂直度和水平度，确保其符合设计要求；•在组立结束后，进行终检，确保铁塔满足要求。

【工程管理】铁塔组立施工作业指导书范本(doc 12页)

铁塔组立施工作业指导书范本(doc 12页)部门： xxx时间： xxx整理范文，仅供参考，勿作商业用途********************改造工程铁塔组立施工作业指导书编制单位：***********公司编制日期：年月审批页批准：年月日复核：年月日安全科审核：年月日工程科审核：年月日施工科审核：年月日编写：年月日基础施工作业指导书格式作业指导书名称格式以“*********公司作业指导书”格式要求为准，如有不清楚者，请与项目技术员联系。

一、施工范围：应该写清楚本施工单位所承担的施工范围，譬如×××工程1＃－3＃，灌注桩基础×基，开挖式基础×基。

施工条件，×位于农田里（路边，鱼塘），是否临近带电线路等。

二、基础施工基础参数三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。

四、危险点/危险源辨识及预控危险点：K1基础在220kV××线下，导线最低点距地为20米。

预控措施：钻机三脚架与220kV××线导线最小安全距离为4米，钻机三脚架高度不得超过15米，且必须可靠接地；………….附简图：(可用CAD制图、WORD制图或手绘)五、质量、安全和文明施工控制措施本部分可简要、有重点、有针对性的进行说明。

杆塔组立施工作业指导书格式一、施工范围：应该写清楚本施工单位所承担的施工范围，譬如×××工程BAC D220kV ××线三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。

四、危险点/危险源辨识及预控危险点：K1基础在220kV ××线下，导线最低点距地为20米。

预控措施：施工时与220kV ××线导线最小安全距离为4米，不停电组立至9米（最下段），其余均需要停电后组立，………….附简图：(可用CAD 制图、WORD 制图或手绘)五、质量、安全和文明施工控制措施BAC D220kV ××线本部分可简要、有重点、有针对性的进行说明。

铁塔组立施工作业指导书

铁塔组立施工作业指导书1000字铁塔组立施工作业指导书一、前期准备工作：1、根据工程安排对待施工区域进行测量和标识，绘制平面图、平面布置图和立面布置图，并与设计图对比。

2、对施工区域进行安全检查，将场地整理平整，清理垃圾、杂草等物品。

3、确定好整个施工区域的环境保护措施，保证施工现场的环境卫生。

4、准确制订出施工图纸、施工方案及施工人员的施工工艺流程。

5、进行吊装机具的检查和检修。

保证设备的完好性和安全性。

二、施工技术要求1、施工多由专业队伍进行，施工时，严格按照设计图纸和施工方案进行组建施工。

2、安装前需对铁塔和基础进行粗略测量，对不符合要求的需进行局部加固，以保证安全。

3、对钢结构进行清理处理，将表面的锈蚀物、脱漆等杂物清除干净。

4、进行塔架组装之前，首先要对塔吊进行预拉升。

5、需要注意在组装、起卧、打桩及设备架等工序中，压板、斜撑、立柱应该正确认放。

6、应在室外安排施工位置，确保空气流通性，尤其在高温夏季时，施工人员应该减少户外作业时间。

7、施工过程中，施工人员应该进行相互配合，敬业务实，遵守施工期间的安全、环境保护等各项规定。

三、常见施工问题及处理1、钢材加工问题：发现不符合规格、长度和弯曲度变化大等情况，应该及时对其进行改变，更换不符合规格的材料。

2、基础难题：在基础准备过程中，遇到软岩、泥土问题，应该进行加强处理，避免进一步的扩大坑深和坑形。

3、安全事件：施工过程中，如有安全事件发生，应一时间向工程技术人员上报，及时处理。

4、技术问题：针对工程技术人员无法解决的问题，可请教本领域组织专家，及时解决疑问。

四、施工验收1、施工前，应严格按照施工计划和施工要求，对要施工的地点、设备和物料进行预验收。

2、组装和焊接过程中，应注意对于堆积和凹凸不平之处进行理顺，且各接头表面应平整光滑。

3、现场的焊接作业，要求在无风、安静的环境下施工（如有必要，使用隔离帘）。

4、完工后，对铁塔系统进行全面的检测、检验，确保材料、焊缝、结构的质量是合格的，与设计指标相匹配。

铁塔组立施工作业指导书范本

铁塔组立施工作业指导书范本1. 引言本文档旨在为铁塔组立施工作业提供指导，确保施工作业的安全、高效进行。

本指导书适用于铁塔组立施工过程中的各个环节，包括工地准备、材料准备、塔身组装、天线及设备安装等。

施工人员应严格按照本指导书的要求进行作业。

2. 工地准备在开始施工之前，需要进行工地准备工作，以确保施工作业环境的安全和整洁。

2.1 清理工地清理工地是首要工作。

清理工地包括清除垃圾、杂草和其他障碍物，以保证施工人员的安全，并为施工作业提供充足的空间。

2.2 设置安全标志在工地的合适位置设置安全标志，并保持其可见性。

安全标志应包括施工区域的警示标志、禁止通行标志和必要的安全警告标识。

2.3 确保供电和通信设施在施工前，确保供电和通信设施的正常运行。

检查电源是否稳定，并确保通信设备与基站的连接正常。

3. 材料准备在组立铁塔之前，需要准备好相关材料和工具。

所有材料和工具应符合相关安全标准，并在使用前经过检查。

3.1 材料清单在进行施工作业之前，应编制一份材料清单。

材料清单应包括所需的钢管、螺栓、螺母、垫圈、塔身模板等。

根据具体铁塔的要求，材料清单可能会有所不同。

3.2 工具准备进行组立铁塔的施工作业时，需要准备好一些常用工具，例如榔头、扳手、螺丝刀、电钻等。

确保工具的质量良好，并在使用前进行检查。

4. 铁塔组装在开始组立铁塔之前，要确保施工人员已经熟悉了相关组装流程和注意事项。

4.1 钢管连接首先进行钢管的连接。

根据铁塔设计要求，选择合适的钢管进行连接。

使用螺栓、螺母和垫圈进行固定，确保连接牢固。

4.2 塔身组装将钢管按照设计要求进行组装。

在组装过程中，要确保每个连接点都正确使用和固定了合适的螺栓、螺母和垫圈。

组装完成后，进行检查，确保塔身的牢固和垂直度。

4.3 平衡调整在塔身组装完成后，进行平衡调整。

根据设计要求，使用调整工具进行塔身的垂直调整和水平调整，确保塔身垂直度和水平度符合要求。

5. 天线及设备安装完成铁塔的组装后，进行天线及设备的安装。

铁塔组立施工作业指导书(报审用)

铁塔组立施工作业指导书(报审用)一、施工前准备工作1. 预先准备好所需的施工计划，施工设备和安全措施方案，并按照要求进行审核和批准。

2. 安排专业技术人员和高素质的工作人员，进行室外场地勘察和分析，并根据所获得的信息进行合理的工作规划。

3. 检查准备的设备是否符合安全标准，并进行必要的维护保养和修缮。

4. 组织工人进行相关培训，确保他们能够熟练掌握相关技术和安全操作方法。

二、施工过程及注意事项1. 确认铁塔组装区域的可行性和稳定性，并且确保地面坚实平整。

在施工前应该先进行复测和验收，检查铁塔组装区域的标准尺寸和水平度。

2. 选择合适的起重机进行工作，确保其能够承受合适的重量，提高安全系数。

同时，为起重机进行必要的维修和保养。

3. 按照所制定的计划，将每个钢筋架子分离开来，分别进行组装。

先将底部的部件安装好，并且确保其牢固稳定。

4. 在组装铁塔时，应该注意整个铁塔的平稳、垂直和水平度，确保其符合国家安全标准，同时也要注意铁塔的环境保护。

5. 进行铁塔组装时应该按照优先次序和安全原则。

在工作中，应该灵活调整和掌握工程进度，并及时处理问题。

三、施工后清理和监控1. 完成铁塔施工后应该进行清理工作，将工具和设备视野范围以外，并且将施工区域进行清洗消毒，确保环境卫生安全。

2. 进行质量检验工作，检查组装的铁塔是否符合规范和国家要求。

同时，进行精益求精，检查和修正可能存在的隐患。

3. 进行铁塔的监控和维护，并根据需要进行调整和改善。

对实际情况进行总体评估，在加强环保的同时提高铁塔的性能和可持续发展能力。

总结：1. 铁塔的组装施工是一个非常复杂的工作，应该严格按照要求进行计划制定，进行现场规划和分析。

2. 在组装过程中应该建立完善的安全措施，确保施工工人和设备的安全，彻底消除隐患。

3. 每个工人都应该熟练掌握安全操作技能，保证质量和效益，使铁塔的组装施工取得圆满成功。

组塔作业指导书

批准：审核：编写：目录编写依据................................ 错误！未定义书签。

一、工程概况及塔型介绍..................... 错误！未定义书签。

1.1工程概况................................................ 错误！未定义书签。

1.2塔形介绍................................................ 错误！未定义书签。

二、施工准备............................... 错误！未定义书签。

2.1 人员准备............................................... 错误！未定义书签。

2.2 技术准备............................................... 错误！未定义书签。

2.3 机具准备.............................................. 错误！未定义书签。

2.4 材料准备............................................... 错误！未定义书签。

2.5 现场布置准备........................................... 错误！未定义书签。

三、塔材运输............................... 错误！未定义书签。

3.1 塔材运输前检查......................................... 错误！未定义书签。

3.2 塔材运输............................................... 错误！未定义书签。

四、铁塔组立工艺要求....................... 错误！未定义书签。

铁塔组立施工作业指导书[1]

220kV塔—兴送电线路工程(一标段)铁塔组立施工作业指导书一．工程概况1、工程简述二．铁塔参数见表1。

三．施工技术依据本工程铁塔组立施工所执行的技术规程、规范及有关图纸文件有：1。

本工程的设计图纸及设计变更；2.《110～500kV架空电力线路施工及验收规范》（GBJ233-90);3.《电力建设安全工作规程》（架空线路部分）（DL5009。

2 —94）;4. 相关《架空送电线路组立铁塔施工守则》；5。

设计单位、监理公司下发的有关铁塔工程的通知、文件、以及会议纪要等.表1 铁塔参数表四．线路方向及有关规定图1五．铁塔组立对基础的要求铁塔基础应符合下列规定时，方可进行组立铁塔施工：1。

经过中间验收合格者；2。

混凝土强度应符合分解组塔时基础强度达到设计强度的70％的要求；六．铁塔组立施工工艺要求1、脚钉位置（1)直线塔脚钉均安装在D腿；（2）转角及终端塔规定安装在线路转角的内侧（呼称高以下),呼称高以上的脚钉安装在转角外侧.铁塔脚钉弯钩一律朝上。

中线挂线铁安装在内角侧。

（3）直线耐张塔脚钉安装在D腿,中挂线铁安装在线路前进方向的右侧，呼称高以上脚钉安装在前进方向左侧。

2。

螺栓规格及穿向（1）铁塔螺栓及脚钉自地面以上8米位置安装防盗帽（以高腿地面为准）(2）铁塔螺栓除防盗螺栓外全部安装防松帽。

使用双帽的螺栓不再安装防松帽。

（3）螺栓穿向：①立体结构水平方向者由内向外;垂直方向者由下向上；铁塔斜面螺栓均由下向上穿。

②平面结构顺线路方向者由小号侧向大号侧穿入(单面结构)；横线路方向者两侧由线路内侧向线路外侧；中间由左向右（面向大号分左右)•,垂直方向由下向上穿.3。

与螺栓连接的构件应符合下列规定（1)螺杆应与构件平面垂直，螺栓头平面与构件平面不应有空隙;（2）螺栓紧固并加装扣紧螺母后，螺栓露扣长度要求:①单螺母应不少于两扣；②双螺母至少应平扣；(3)承受剪力的螺栓,其丝扣部分不得进入联接构件的剪切面内；(4）各构件的螺栓规格应符合设计图纸要求；4。

组塔施工作业指导书

组塔施工作业指导书XXX线路工程1 编制依据本措施根据XXX线路工程具体情况，依据现行法律、法规、规范、规定、设计图纸及我公司相关文件、资料编制而成，作为本工程管理、施工及所有工作的指导性文件。

《输电线路铁塔制造技术条件》。

《钢筋焊接及验收规程》。

《110～500kV架空电力线路施工及验收规范》。

《110kV～500kV架空电力线路工程施工质量及评定规程》。

《钢结构高强度螺栓连接的设计、施工及验收规范》。

《建设工程施工质量验收统一标准》。

《电力建设安全工作规程线路部分》。

《国家电网公司电力安全工作规程》《输变电工程建设标准强制性条文实施指南》工程设计图纸、文件及变更，业主及监理工程师对工程的各项技术要求。

公司体系文件及相关规定和本工程编制的所有施工技术资料。

2 组塔工程概况及工程量新建单回110kV架空线路，长度公里，导线采用JL/G1A-300/40,共用铁塔48基，共选用11种杆塔型，其中1A3模块直线铁塔26基，1A3模块转角铁塔13基，1C2模块直线铁塔4基，1C2模块转角铁塔3基，7738DSn塔型2基。

详细杆塔型和数量见下表：序号 1 2 3 4 5 6 杆型 1A3-DJ 1A3-J3 1A3-J2 1A3-J1 1C2-J1 1C2-ZM3 塔呼高 24 15 15/18/24 15/18/24 15/24 15/30/36 数量 1 1 2/4/2 1/1/1 2/1 1/1/2 备注 90o终端塔 60o转角塔 40o转角塔 20o转角塔 20o转角塔直线塔第 1 页XXX线路工程7 8 9 10 11 合计1A3-ZM1 1A3-ZM2 1A3-ZM3 1A3-ZMK 77DSn 15/21/24 15/18/21/24/27 1/1/1 1/1/1/4/1 直线塔直线塔直线塔直线塔双回路终端塔 18/21/27/30/33/36 1/2/1/6/2/1 39/45 15 1/1 2 48 线路经过地区地貌60%为山地，40%为丘陵，海拔高度为550-850m，地质情况沿线黄土类亚粘性土约占60%，岩石约占40%。

组塔作业指导书

组塔作业指导书西-双35kv供电线路建设工程铁塔组立作业指导书编制单位：延安通和电业有限责任公司编制日期：二零一七年四月批准：年月日审核：年月日编写：年月日目录前言----------------------------------------------1 第一章工程概述---------------------------------------2 第二章统一规定---------------------------------------4 第三章自立式铁塔组立施工---------------------------5第四章质量检验标准-----------------------------------13 第五章安全技术措施-----------------------------------14 第六章危险点及其控制措施-----------------------------15 第七章环境保护及文明施工-----------------------------16前言一、编制目的为规范本工程铁塔组立施工行为，统一施工方法，确保本工程安全目标及质量目标的圆满实现，为业主提供放心满意的工程产品，特针对本工程铁塔特点，特编写铁塔组立施工补充工艺措施，以指导本工程铁塔组立施工。
