钢筋混凝土单向板肋梁楼盖课程设计计算书设计实例
钢筋混凝土单向板肋梁楼盖课程设计计算书
钢筋混凝土肋梁楼盖计算书姓名学号时间1、B1，B2板的截面尺寸和配筋（按塑性方法计算）板厚按不验算刚度的条件取为h≥ll=2500=83.3mmmm工业厂房楼面最小厚度为70mm<83.3mm，由于此例中楼面荷载较大，故取h=100mm。
次梁L1高度为h=�118~112�ll=�118~112�×6000=333.3~500mm 取L1高度为h=450mm宽度为b=�13~12�ℎ=�13~12�×450=150~225mm取L1高度为b=200mm①荷载计算包括永久荷载与可变荷载的计算，因自重比可变荷载小得多，故不考虑由永久荷载效应控制的组合设计值。
永久荷载g 100厚板自重 1.2×0.1×25=3kN/m240厚地面抹面 1.2×0.04×20=0.96kN/m215厚天棚抹灰 1.2×0.015×17=0.31kN/m2g=4.27kN/m2可变荷载p 1.3×6=7.8kN/m2p=7.8kN/m2合计g+p=12.07kN/m2②合力计算取1m板宽作为计算单元，则各跨的计算跨度如下。
中间跨l=ll0=2.5−0.2=2.3mm边跨：l=ll0+ℎ2=2.5−0.25−0.22+0.082=2.19mml=ll0+aa2=2.5−0.25−0.22+0.122=2.21mm取较小值l=2.19m，则边跨与中间跨的计算跨度相差2.3−2.19×100%=4.8%<10%因此可按等跨连续板计算内力，板的几何尺寸和计算简图见下图。
B1、B2板内力计算截面边跨跨中第一内支座中间跨中中间支座计算跨度/m 2.19 2.3 2.3 2.3弯矩系数1/11 -1/11 1/16 -1/14弯矩/kNm 5.263 -5.805 3.991 -4.561③截面配筋计算取板的有效高度为ℎ0=100−20=80mmmm，各截面配筋见下表。
单向板肋梁楼盖课程设计
M
截面项目
边支座
第一支座左
第一支座右
第二支座左
第二支座右
dy
0.45
0.6
0.55
0.55
0.55
V
内力 计算表可参见下表，或自己 设计
3.配筋讦算◆次梁配筋列表计算，参考板的配筋。>正截面：跨中按T形截面计算，翼缘宽度按表4.4(P66)支座按矩形截面计算，相对受压区高度0.1≤ξ≤0.35>斜截面：按剪力计算箍筋和弯起筋数量。下列区段内应将计算所需的箍筋面积增大20%:对集中荷载，取支座边至最近一个集中荷载之间的区段；对均布荷载，取支座边至距支座边为1.05h₀的区段； 其中h₀ 为梁截面有 效高度
①
②
跨度 高跨比 (h/1) b/h主梁 5～8m 1 8 14次梁 4～6m 1 112 18 3 2单向多跨连续板 1.7～3.0m (工业楼板必须≥70mm)
1
·5 .板中构造钢筋◆分布钢筋：垂直于受力钢筋，其作用1)固定受力钢筋位置；2)抵抗温度收缩应力以) 分布荷载的作用外，3)承受一定数量的弯矩。《混凝土结构设计规范》 (GB50010—2010) 规定，单向板中单位长度上的分布钢 筋的截面面积不应小于单位长度上受力钢筋截面面积的0.15%。此外，分布钢筋的崔 面面积尚不宜小于该方向板截面面积的0.15%。分布钢筋应均匀布置于受力钢筋内侧 其间距不宜大于250mm, 直径不宜小于6mm, 在受力钢筋的弯折处也应布置分布钢筋。对无保温或隔热措施的外露结构，以及温度、收缩应力较大的现浇板区域内，其 分布钢筋还应适当加密，宜取为150～200mm, 并应在未配筋表面布置温度收缩钢筋。 板的上、下表面沿纵、横两个方向的配筋率均不宜小于0.1%。◆嵌入墙内的板面构造钢筋：由于砖墙的嵌固作用，板内产生负弯矩，使板面受拉开 裂。在板角部分，除因传递荷载使板在两个正交方向引起负弯矩外，由于温度收缩影 响产生的角部拉应力，也促使板角发生斜向裂缝。为避免这种裂缝的出现和开展，《混凝土结构设计规范》规定，对于嵌入承重墙内的现浇板，需配置间距不宜大于200mm, 直径不应小于8mm(包括弯起钢筋在内)的构造钢筋，其伸出墙边长度不应小于1₁/7。对两边嵌入墙内的板角部分，应双向配置上述构造钢筋，伸出墙面的长 应不小于11/4,1₁为板的短边长度。沿板的受力方向配置的上部构造钢筋，其截面面积不宜小于该方向跨中受力钢筋 截面面积的1/3;沿非受力方向配置的上部构造钢筋，可根据经验适当减小。
钢筋混凝土单向板肋梁楼盖课程设计实例
建筑结构设计课程设计姓名：赵炳琳学号：20120323老师：林拥军专业：土木工程年级：2012级10班;1;2钢筋混凝土单向板肋梁楼盖课程设计实例学号20120323，故题号为25。
其已知条件为：某多层工厂建筑，平面尺寸为21×27m ，采用砖混结构，内框架承重体系。
楼盖要求采用现浇钢筋混凝土单向板肋形楼盖。
外墙厚370mm ，柱为钢筋混凝土柱，截面尺寸为400mm ×400mm 。
可变荷载标准值：Q k = 4.5kN/m 2，γ Q =1.3。
材料选用：C30混凝土；梁内纵向受力钢筋采用HRB400级热轧钢筋，其余钢筋采用HPB300级热轧钢筋。
4．1结构平面布置查《混凝土结构设计规范》得：f c =14.3 N/mm 2，f t =1.43 N/mm 2，E c =3×104 N/mm 2 查《混凝土结构设计规范》得：HPB300级钢筋：f y = f y ′=270N /mm 2，E s =2.1×105 N/mm 2HRB400级钢筋：f y =360 N/mm 2，E s =2.0×105 N/mm 2按照考虑塑性内力重分布的方法设计板和次梁，按照弹性理论的方法设计主梁。
结构平面布置如图2.11所示，主梁为横向布置，跨度为5400mm,间距为7000mm ；次梁为纵向布置，跨度为7000mm ，间距为1800mm 。
区格长边与短边之比88.318007000=大于3，按单向板肋形楼盖进行设计。
（以L1方向为纵向）图2.11 楼盖结构平面布置图截面尺寸（1）板：根据设计要求，h>l/40=1800/40=45mm又《规范》规定的最小板厚,工业建筑楼板：h≧80mm。
(书127页）故取板厚为80mm。
（2）次梁：截面高h=（1/18～1/12)l=（1/18～1/12)×7000=388.89~583.33mm 取h=500mm；截面宽度按（h/3～h/2）初估，1~1()2=3=⨯1(=3500250b0.hmm~~17.)2166取b=200mm。
钢筋混凝土单向板肋梁楼盖课程设计任务书
钢筋混凝⼟单向板肋梁楼盖课程设计任务书钢筋混凝⼟单向板肋梁楼盖设计计算书1、楼盖梁格布置及截⾯尺⼨确定确定主梁的跨度为6.0m ，次梁的跨度为6.6m ，主梁每跨内布置两根次梁，板的跨度为2.0m 。
楼盖结构的平⾯布置图如图所⽰。
1.基本设计资料（1）材料C25混凝⼟：2c /9.11f mm N =，2t /27.1fmm N =，2tk /78.1f mm N = 钢筋：HPB235（2y/210f mm N =），HRB335(2y /300f mm N =，55.0b =ξ)（2）荷载标准值仓库活荷载标准值：2k mm /0.6q 、KN⽔磨⽯地⾯：2m /65.0 KN ，钢筋混凝⼟：3m /25 KN ，混合砂浆：3m /17 KN2.板的设计（按塑性理论⽅法）按⾼跨⽐条件要求板的厚度h ≥l/40=2000/40=50㎜，对⼯业建筑的楼板，要求h ≥80㎜，所以板厚取h=80㎜。
次梁截⾯⾼度应满⾜(1/18 ~ 1/12)l=(1/18 ~ 1/12)×6600=330 ~550mm ，取h=500mm ，截⾯宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×500=167 ~250mm ，取b=200mm 。
主梁截⾯⾼度应满⾜h=(1/14 ~ 1/8 )l=(1/14 ~ 1/8) ×6000=429~750mm,取h=650mm ，截⾯宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×650=217 ~ 325mm,取b=300mm 。
（1）、荷载计算恒荷载标准值楼⾯⾯层： 0.65 kN/㎡板⾃重：0.08×25=2.0 kN/㎡板底抹灰：0.015×17=0.255 kN/㎡恒荷载：1.2×2.095=3.49 kN/㎡活荷载：1.3×6=7.8 kN/㎡g+q=3.49+7.8=11.29 kN/㎡q/g=7.8/3.49=2.23<3（2）、计算简图取1m 板宽作为计算单元，板的实际结构如图所⽰，由图可知：次梁截⾯宽为b=200mm ，现浇板在墙上的⽀承长度为a=mm 120，则按塑性内⼒重分布设计，板的计算跨度为：边跨按以下⼆项较⼩值确定：l 01=ln+h/2=(2000-120-200/2)+80/2=1820mml 011=ln+a/2=(2000-120-200/2)+120/2=1840mm故边跨板的计算跨度取lo1=1820mm中间跨： l 02=ln=2000-200=1800mm板的计算简图如图所⽰。

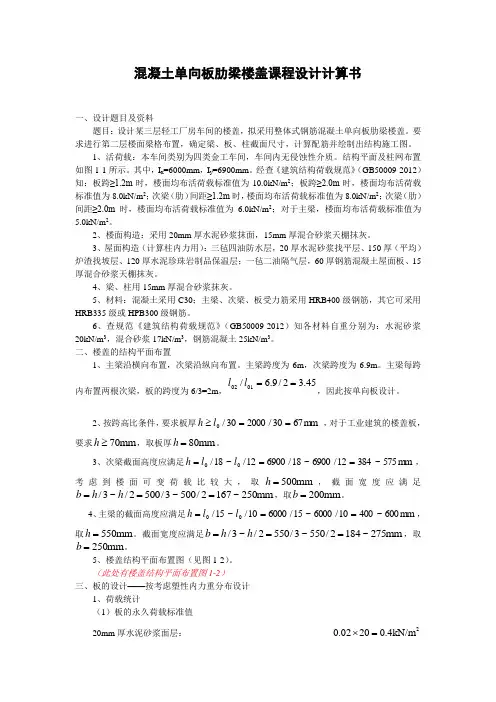

混凝土单向板肋梁楼盖课程设计计算书
混凝土单向板肋梁楼盖课程设计计算书一、设计题目及资料题目：设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖。
要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算配筋并绘制出结构施工图。
1、活荷载：本车间类别为四类金工车间，车间内无侵蚀性介质。
结构平面及柱网布置如图1-1所示。
其中，I x =6000mm ，I y =6900mm 。
经查《建筑结构荷载规范》（GB50009-2012）知：板跨≥1.2m 时，楼面均布活荷载标准值为10.0kN/m 2；板跨≥2.0m 时，楼面均布活荷载标准值为8.0kN/m 2；次梁（肋）间距≥1.2m 时，楼面均布活荷载标准值为8.0kN/m 2；次梁（肋）间距≥2.0m 时，楼面均布活荷载标准值为 6.0kN/m 2；对于主梁，楼面均布活荷载标准值为5.0kN/m 2。
2、楼面构造：采用20mm 厚水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。
3、屋面构造（计算柱内力用）：三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层；一毡二油隔气层，60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4、梁、柱用15mm 厚混合砂浆抹灰。
5、材料：混凝土采用C30；主梁、次梁、板受力筋采用HRB400级钢筋，其它可采用HRB335级或HPB300级钢筋。
6、查规范《建筑结构荷载规范》（GB50009-2012）知各材料自重分别为：水泥砂浆20kN/m 3，混合砂浆17kN/m 3，钢筋混凝土25kN/m 3。
二、楼盖的结构平面布置1、主梁沿横向布置，次梁沿纵向布置。
主梁跨度为6m ，次梁跨度为6.9m 。
主梁每跨内布置两根次梁，板的跨度为6/3=2m ，45.32/9.6/0102==l l ，因此按单向板设计。
2、按跨高比条件，要求板厚 mm 6730/200030/0==≥l h ，对于工业建筑的楼盖板，要求mm 70≥h ，取板厚mm 80=h 。
钢筋混凝土单向板肋梁楼盖课程设计
钢筋混凝⼟单向板肋梁楼盖课程设计混凝⼟结构设计课程设计计算书⼟⽊⼯程系2011级学号 2114022193 2014年3⽉17⽇钢筋混凝⼟单向板肋梁楼盖课程设计任务书⼀、设计题⽬设计某多层⼯业建筑（某⽣产车间）的中间楼⾯（采⽤现浇钢筋混凝⼟单向板肋梁楼盖）⼆、设计计算内容1、结构平⾯布置图：柱⽹、主梁、次梁及板的布置-计算书2、板的强度计算（按塑性内⼒重分布计算）3、次梁强度计算（按塑性内⼒重分布计算）4、主梁强度计算（按弹性理论计算）设计资料1、题号—第xx题.2、⽣产车间的四周外墙均为承重砖墙，内设钢筋混凝⼟柱，其截⾯尺⼨为350mm×350mm。
3、荷载：（1）、楼⾯活荷载，单位为2kn（见表⼀）/m（2）、楼⾯⾯层：20mm厚⽔泥砂浆⾯层，容重3γ20m=/kn （3）、楼盖⾃重：钢筋混凝⼟容重3γ=25m/kn（4）、天棚抹灰：20mm厚混合砂浆抹灰，容重3γ=/kn17m 4、材料：（1）、混凝⼟： C20（2）、钢筋：主梁及次梁受⼒筋⽤Ⅱ级钢筋，板内及梁内的其它钢筋可以采⽤Ⅰ级.三、有关制图的⼀些说明1、图纸：采⽤2#图纸，1张2、图标：3、字体及图线：图纸上所有字体⼀律采⽤仿宋字，所有图线、图例及尺⼨标注均须符合制图标准。
四、课程设计进度表3⽉19⽇—3⽉30⽇按照任务书的步骤要求进⾏结构计算4⽉2⽇⽌计算书发到共同邮箱4⽉14⽇—4⽉20⽇修改计算书并发到邮箱4⽉21⽇—4⽉27⽇按照计算书画CAD图并发到邮箱5⽉3、4⽇课程设计，时间：早8:00时~11:00时，下午1:00时~4：00时，应在固定制图室画图，否则不计成绩。
五、成绩评定1、课程设计过程中，指导教师中期检查记录，学⽣对课程设计的态度和认识，占总分的30%。
2、课程设计过程中对学⽣随时进⾏答辩，记成绩。
3、计算书、图⾯成绩与答辩成绩共占总成绩的70%。
4、通过课程设计的成绩评定，使学⽣找出⾃⼰的不⾜之处，以利于以后的学习。
钢筋混凝土单向板肋梁楼盖课程设计计算书
钢筋混凝土单向板肋梁楼盖课程设计计算书(总14页) -CAL-FENGHAL-(YICAI)-Company One 1■CAL-本页仅作为文档封面.使用请直接删除设计题目:钢筋混凝土单向板肋梁楼盖专业层次班级土木工程淮阴工学院混凝土结构基本原理实训课程课程名称：混凝土结构基本原理1131401127何卫忠2 0 16年1月钢筋混凝土单向板肋梁楼盖课程设计计算书1、设计资料1.1、楼面的活荷载标准值为6. OkN/m21. 2＞楼面面层用20mm I1?水泥砂浆抹面(y = 20KN/〃F),板底及梁用15mm 17石灰砂浆抹底(y = \1 KN /,梁板天花板混合砂浆抹灰15mm.1.3、材料选用：⑴、混凝土：C30(2)、钢筋：主梁及次梁受力筋用||级钢筋，板内及梁内的其它钢筋可以采用|级。
2、平面结构布置:2.1.确定主梁的跨度为6・0加,次梁的跨度为5・7g主梁每跨内布置两根次梁•板的跨度为2.0/»o楼盖结构布置图如下:p：II II ______ L _________ L… 一 77 ---- r ---------------- 「一一 II IIt i 11—— —1 — — — —1 — — — I ：H II」L== = =:r>-2:P ；1卜\\j Q5$楼面面层用20mm 厚水泥砂浆抹面0.02x20 = 0.480mm钢筋混0.08x25 = 2.0 kN / m2.2、 按高跨比条件，当h>±l = 50mm 时，满足刚度要求，可不验算挠度口对于工业建筑的楼盖 40板，要求hM80mm,取板厚h = 80mm2.3、 次梁的截面高度应满足 h 二（丄 ~ 2）L 二（317~475）mm,取 h 二 400mm 。
则 b 二（；~£）h 二121823（133 ~ 200）mm,取 b 二 200mm 。
2.4、 主梁的截面高度应该满足h 二（£ ~右儿二（429~750）mm,取h = 600mm c 则b 二（+ ~*）h 二 （200 ~ 300）mm,取 b 二 250mm o3、板的设计（按塑性内力重分布计算）：3.1、荷载计算：板的恒荷载标准值： 取lm 宽板带计算：1 IJ I / »1C0> IJ JI I ©H」L ==二二二 Jill___ll 川一 F? ii 」 ----楼盖结构布置图0.015x17 = 0.255 kN / m 15mm板底混合砂浆恒载:g k = 2.655 kN / m活载:q k = 6x 1 = 6 kN / m恒荷载分项系数取1.2 ；因为工业建筑楼盖且楼面活荷载标准值大于MkN/m,所以活荷载分项系数取1.3。
现浇钢筋混凝土单向板肋梁楼盖设计计算书
1 钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。
二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400 400mm。
板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。
房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。
图1 梁板结构平面布置2、楼面构造层做法：20mm 厚石灰砂浆粉刷，30mm 厚水磨石楼面（标准值0.65kN/m 2）。
3、活荷载：标准值为7.5 kN/m 2。
4、恒载分项系数为1.2；活荷载分项系数为1.3。
5、材料选用：混凝土 采用C25（2/9.11mm N f c =，2/27.1mm N f t =） 钢筋 梁中受力主筋采用HRB400级（2/360mm N f y =） 其余采用HPB235级（2/210mm N f y =） 三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括： （1）、结构平面布置图 （2）、板、次梁、主梁的配筋图 （3）、主梁弯矩包络图及抵抗弯矩图 （4）、设计说明 （5）、次梁钢筋材料表 四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。
计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
3、施工图统一为A3图纸。
要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。
4、在完成上述设计任务后方可参加设计答辩及成绩评定。
五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010-2002，《混凝土结构设计规范》3、GB50009-2001，《建筑荷载设计规范》2 设计说明1、经验算各截面的尺寸、最小配筋率均可满足要求。
钢筋混凝土单向板肋梁楼盖课程设计计算书
钢筋混凝土单向板肋梁楼盖课程设计计算书一、引言钢筋混凝土单向板肋梁楼盖是建筑结构中常见的一种楼盖形式。
本文将以某一具体工程为例，对该楼盖的课程设计进行计算和分析。
通过设计计算书的编写，旨在展示课程设计的全过程，并详细说明计算的基本原理和步骤。
二、工程参数1. 楼盖平面尺寸：长L = 10m，宽B = 8m；2. 楼盖厚度：h = 0.2m；3. 混凝土强度等级：C30；4. 钢筋等级：HRB400；5. 楼盖荷载：活荷载为3.0kN/m²，自重荷载为7.0kN/m²；6. 楼盖跨度：L = 10m，取较小值；7. 楼盖支座条件：四周边界固定，支承条件良好。
三、荷载计算1. 活荷载计算：根据设计规范，活荷载按照规定的荷载系数计算，具体计算过程略。
2. 自重荷载计算：楼盖自重荷载按照混凝土和钢筋的单位体积质量计算，具体计算过程略。
四、截面设计1. 验算截面高度：根据楼盖跨度和设计荷载，采用梁的截面验算方法，计算出截面高度h'；2. 钢筋设计：根据截面高度h'，计算出截面内钢筋面积As和纵向受力钢筋的配筋率ρ；3. 截面构造：根据设计要求，确定截面的具体构造形式，如矩形截面、T形截面等。
五、受力计算1. 弯矩计算：根据楼盖的受力分析，计算出各个截面的弯矩和剪力；2. 剪力设计：根据截面的承载能力和设计要求，计算出截面的抗剪承载力，并进行验算。
六、截面验算1. 弯矩验算：根据截面的受力情况，计算出截面的抗弯承载力，并进行验算；2. 剪力验算：根据截面的受力情况，计算出截面的抗剪承载力，并进行验算；3. 钢筋验算：根据钢筋的受力情况，计算出钢筋的抗拉承载力，并进行验算。
七、构造设计1. 确定楼盖板的厚度和钢筋的布置形式；2. 设计楼盖板的梁和板之间的连接方式，保证楼盖的整体稳定性；3. 设计楼盖板的边缘构造，如挡水条、防水层等。
八、总结通过本次课程设计的计算和分析，我们得到了钢筋混凝土单向板肋梁楼盖的设计参数、荷载计算、截面设计、受力计算、截面验算和构造设计等相关内容。
钢筋混凝土单向板肋梁楼盖课程设计计算书
钢筋混凝土单向板肋梁楼盖课程设计计算书姓名：学号：班级：指导教师：一、设计资料1、楼面的可变荷载标准值为24.5/kN m 。
2、楼面做法：：（1）、楼面面层：水磨石地面2/65.0m kN（2）、钢筋混凝土现浇板：钢筋混凝土容重3/25m kN =γ（3）、平顶粉刷：2/25.0m kN 3、材料选用：（1）、混凝土：C20或C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，板内及梁内的其它钢筋可以采用HRB335级。
二、楼盖的结构平面布置1、主梁沿横向布置，次梁沿纵向布置。
确定主梁的跨度为6.6m ，次梁的跨度为5.4m ，主梁每跨内布置两根次梁，板的跨度为6.6/3 2.2m =，0201/ 6.6/2.23l l ==因此按单项板设计。
2、按高跨比条件，要求板厚2200/3073h mm ≥=，对于工业建筑的楼板，要求mm h 70≥，取板厚mm h 80=。
3、次梁的截面高度应满足1154005400~~(300~450)12181812h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，取450h mm =。
截面宽度取mm b 200=。
4、主梁的截面高度应该满足1166006600~~(440~660)8141510h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，600h mm =。
截面宽度取mm b 300=。
三、板的设计（按塑性内力重分布计算）3.1 荷载计算水磨石地面 20.65/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 平顶粉刷 20.25/kN m小计 永久荷载：22.9/k g kN m =可变荷载：24.51 4.5/k q kN m =⨯=永久荷载分项系数取1.2；因为工业建筑楼板的楼面可变荷载标准值大于2/0.4m kN ，所以可变荷载分项系数取1.3。
于是板的荷载设计值：永久荷载设计值：22.9 1.2 3.48/g kN m =⨯= 可变荷载设计值：24.5 1.2 5.4/q kN m =⨯=荷载总设计值：28.88/g q kN m +=，近似取为29.0/g q kN m +=3.2 板的计算简图’图 1 板的支承布置图按塑性内力重分布设计。
钢筋混凝土与砌体结构课程设计(单向板肋梁楼盖)计算书
钢筋混凝土与砌体结构课程设计(单向板肋梁楼盖)计算书-CAL-FENGHAI.-(YICAI)-Company One1钢筋混凝土结构与砌体结构课程设计学生姓名：学号：指导教师：所在学院：土木工程学院专业：工程造价2016年6月目录1 设计资料 (1)2 板的设计 (1)2.1 荷载 (2)2.2 内力计算 (3)2.3 截面承载力计算 (3)3 次梁设计 (4)3.1 荷载 (4)3.2 内力计算 (5)3.3 截面承载力计算 (6)4 主梁计算 (7)4.1 荷载 (7)4.2 内力计算 (8)4.3 截面承载力计算 (12)4.4 主梁吊筋计算 (14)参考文献 (14)多层工业厂房单向板肋梁楼盖1 设计资料某多层工业厂房设计使用年限为50年，安全等级为二级，环境类别为一类。
结构形式采用框架结构，其中梁柱线刚度比均大于3。
楼盖采用钢筋混凝土现浇单向板肋梁楼盖，厂房底层结构布置图见图1。
楼面做法、边梁、墙、及柱的位置关系见图2。
图1 底层结构布置图楼面活荷载标准值8kN/m2，楼面面层为20mm水泥砂浆，梁板的天棚抹灰为20mm厚混合砂浆。
材料选用混凝土：采用C30（f c=14.3 N/mm2）钢筋：梁的受力纵筋采用HRB335级钢筋（f y=300 N/mm2），其余采用=270 N/mm2）。
HRB300级钢筋（fy2 板的设计板按塑性内力重分布方法设计。
按刚度条件板厚要图2 节点详图求取h=L/30=2000/30≈67mm ，工业厂房楼面最小厚度为70mm ，取板厚h=80mm 。
取次梁截面高度h=450mm （L/18=6000/18=333mm ～L/12=6000/12=500mm ）,截面宽度b=200mm(h/2.5=450/2.5=180mm ～h/2=450/2=225mm)，主梁和次梁采用HRB335级，其余均采用HPB300级钢筋；板的L 2/L 1=6000/2000=3，宜按单向板设计。
课程设计--现浇钢筋混凝土单向板肋梁楼盖设计计算书
钢筋混凝土单向板肋梁楼盖设计任务书Ⅰ.设计题目设计某多层工业厂房的中间楼面，采用现浇钢筋混凝土单向板肋梁楼盖Ⅱ.设计内容1．结构平面布置图：柱网、板、次梁及主梁的布置。
2．板的强度计算（按塑性内力重分布计算）。
3．次梁强度计算（按塑性内力重分布计算）。
4．主梁强度计算（按弹性理论计算）。
5．绘制结构施工图：（1）结构平面布置图（2）板的配筋图（3）次梁的配筋图（4）主梁的配筋图及弯矩包络图、材料图（5）钢筋明细表及图纸说明Ⅲ.设计资料1．厂房平面示意图建筑四周采用370mm承重墙2．建筑构造生产车间的四周外墙均为承重赚砖墙，内设钢筋混凝土柱，其截面尺寸为400mm×400mm，层高4.5m。
楼盖面层做法：水磨石地面（20mm厚水泥砂浆找平厚做10mm厚水磨石面层）。
板低采用20mm厚混合砂浆天棚抹灰。
3.荷载参数（1）楼面活荷载，q x=6.5。
（2）楼面面层：水磨石地面0.65KN/m2。
（3）钢筋混凝土容重：γ=24~25KN/m2。
（4）混合砂浆容重：γ=17KN/m2。
5．建筑材料（1）混凝土：C25或C30。
（2）钢筋:主梁及次梁受力筋建议采用HRB335级或HRB400级钢筋，板内及梁内的其他钢筋建议采用HPB235级钢筋。
现浇钢筋混凝土单向板肋梁楼盖设计计算书一、楼盖结构平面布置及截面尺寸确定：1、确定主梁（L1）的跨度为6.3m,次梁（L2）的跨度为6.6m,主梁每跨内布置两根次梁，板的跨度为2.1m。
楼盖的平方米按结构布置图如下图所示：厂房楼盖结构平面布置图按高跨比条件，要求板厚h≥l/40≥2100/40=52.5mm,对工业建筑楼板，要求h≥70mm,所以板厚取h=70mm。
次梁截面高度应满足h≥l/18~l/12=367~550mm,取h=500mm,截面宽b=(1/2~1/3)h,取b=200mm。
主梁截面高度应满足h=l/15~l/10=420~630,取h=600mm,截面宽度取为b=250，柱的截面尺寸b×h=400mm×400mm。
钢筋混凝土单向板肋梁楼盖课程设计计算书
钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料1、楼面的活荷载标准值为28.0/kN m 。
2、楼面面层小瓷砖地面自重为20.55/kN m ，梁板底面混合砂浆抹灰15mm ，混合砂浆容重317/kN m γ=。
3、材料选用：C25混凝土，容重325/kN m γ=；主梁及次梁受力筋用HRB335级热轧钢筋，板内及梁内的其它钢筋可以采用HPB235级热轧钢筋。
二、结构平面布置1、确定主梁的跨度为6.9m ，次梁的跨度为5.6m ，主梁每跨内布置两根次梁，板的跨度为2.3m 。
楼盖结构平面布置图1所示。
2、按高跨比条件，对于两端连续的单向板，当112300584040h l mm ≥=⨯=时，满足刚度要求，一般不必作使用阶段的挠度和裂缝宽度验算。
对于工业建筑的楼板，要求mm h 80≥，取板厚mm h 80=。
3、次梁的截面高度应满足1156005600~~(311~467)12181812h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，取450h mm =。
截面宽度11450450~~(150~225)2332b h mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，取mm b 200=。
4、主梁的截面高度应该满足1156005600~~(400~700)814148h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，650h mm =。
截面宽度11650650~~(217~325)2332b h mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，取mm b 250=。
图 1 楼盖结构平面布置图三、板的设计（按塑性内力重分布计算）3.1 荷载计算板的恒荷载标准值(取1m 宽板带计算)：小瓷砖地面 0.5510.55/kN m ⨯= 80mm 钢筋混凝土板 0.08251 2.0/kN m ⨯⨯= 15mm 板底混合砂浆 0.0151710.255/kN m ⨯⨯= 小计 恒荷载： 2.805/k g kN m =活荷载：818/k q kN m =⨯=恒荷载分项系数取1.2；因为工业建筑楼板的楼面活荷载标准值大于m kN /0.4，所以活荷载分项系数取1.3。
钢筋混凝土单向板肋梁楼盖课程设计计算书
连接构造要求
连接处应保证足够的强度和刚度 ，避免产生过大的变形和裂缝。 同时，连接构造还应便于施工和 检查。
连接钢筋的配置
在板与梁的连接处，应配置足够 的连接钢筋，以保证连接的可靠 性。钢筋的直径、间距和锚固长 度等应符合规范要求。
梁与柱连接构造
梁与柱的连接方式
通常采用刚性连接或铰接连接。刚性连接能够保证梁与柱之间的整 体刚度，而铰接连接则允许梁与柱之间有一定的相对转动。
具有广泛应用。
钢筋混凝土单向板肋梁楼盖是常 见的楼盖结构形式，具有良好的 承载力和刚度，适用于多种建筑
场景。
掌握钢筋混凝土单向板肋梁楼盖 的设计方法和计算过程对于土木
工程专业学生具有重要意义。
课程设计目的
通过课程设计，使学生掌握钢筋混凝土单向板肋梁楼盖的基本理论和设计方法。
培养学生运用所学知识解决实际工程问题的能力，提高学生的实践能力和创新意识 。
在有限元分析过程中，对材料本构关系和边界条件的设定存在一定误差， 影响了分析结果的准确性。
由于时间紧迫，未能对设计方案进行全面的优化和改进，存在一定的局限 性。
对未来研究方向的展望
01
深入研究钢筋混凝土单向板肋梁 楼盖的结构性能，提高其抗震、 抗风等性能。
02
探索新的设计方法和施工技术， 提高施工效率和质量。
02
考虑梁的受力性能和构造要求，对初步选定的截面尺寸进行调
整和优化。
根据最终确定的截面尺寸，计算梁的截面面积、惯性矩等几何
03
特性。
配筋设计与计算
根据荷载条件和混凝土强度等级，计算肋梁所需 的纵向受力钢筋面积。
根据梁的构造要求和钢筋的布置方式，确定箍筋 和弯起钢筋的数量和规格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土单向板肋梁楼盖课程设计计算书设计实例
淮阴工学院
混凝土结构基本原理实训课程
课程名称：混凝土结构基本原理
设计题目：钢筋混凝土单向板肋梁楼盖
专业层次：土木工程 ________
班级：土木 1134 ____
姓名：赫新荣
学号：
指导老师：何卫忠 __
2 0 1 月
钢筋混凝土单向板肋梁楼盖课程设计计算书
1、设计资料
1.1、楼面的活荷载标准值为6.0kN/m2
1.2、楼面面层用20mm厚水泥砂浆抹面（3
γ=），板底及梁用
KN m
20/
15mm厚石灰砂浆抹底（3
γ=）；,梁板天花板混合砂浆抹灰
17/
KN m
15mm.
1.3、材料选用：
（1）、混凝土：C30
（2）、钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋能够采用Ⅰ级。
2、平面结构布置：
2.1、确定主梁的跨度为6.0m,次梁的跨度为5.7m,主梁每跨内布置两根
次梁,板的跨度为2.0m。
楼盖结构布置图如下：
楼盖结构布置图
2.2、按高跨比条件，当1
5040
h l mm ≥
=时，满足刚度要求，可不验算挠度。
对于工业建筑的楼盖板，要求h ≥80mm ，取板厚h ＝80mm 2.3、次梁的截面高度应满足 h ＝(
12
1
～181)L ＝(317～475)mm ，取h ＝
400mm 。
则b ＝(2
1～3
1)h ＝(133～200)mm ，取b ＝200mm 。
2.4、主梁的截面高度应该满足h ＝(8
1～
14
1
)L ＝(429～750)mm ，取h ＝
600mm 。
则b ＝(2
1～3
1)h ＝(200～300)mm ，取b ＝250mm 。
3、板的设计（按塑性内力重分布计算）： 3.1、荷载计算： 板的恒荷载标准值： 取1m 宽板带计算：
楼面面层用20mm 厚水泥砂浆抹面 0.02×20＝0.4 kN ／m
80mm 钢筋混凝土板 0.08×25＝2.0 kN ／m 15mm 板底混合砂浆
0.015×17＝0.255 kN
／m
恒载： g k ＝2.655 kN ／m
活载： q k ＝6×1＝6 kN ／m
恒荷载分项系数取1.2；因为工业建筑
楼盖且楼面活荷载标准值大于m kN /0.4，因此活荷载分项系数取 1.3。
于是板的
设计值总值： q g +=k k q g 3.12.1+
=10.986 3.2、板
80
厚钢筋混凝土板
200
次梁
200
120
次梁截面为200mm×400mm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。
按塑性内力重分布设计，板的计算边跨：
01
180
20001001201820 1.0251824.5
2
2
n n
l l h l mm
=+=--+=≤=，
取l01＝1820mm (a=120mm)
中跨： l02＝l n＝ mm-200mm＝1800mm
板为多跨连续板，对于跨数超过五跨的等截面连续板，其各跨受荷相同，且跨差不超过10%时，均可按五跨等跨度连续板计算。
计算简图如下图：
3.3、内力计算及配筋：。
