abaqus 模拟裂纹技术总结解析

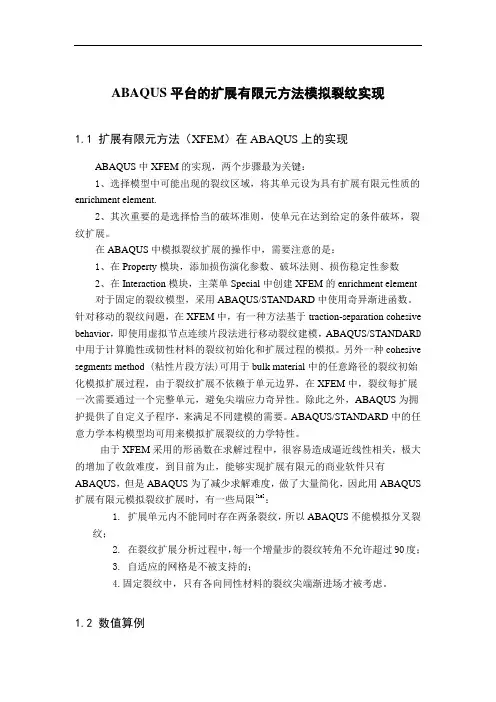

ABAQUS平台的扩展有限元方法模拟裂纹实现
ABAQUS平台的扩展有限元方法模拟裂纹实现1.1 扩展有限元方法（XFEM）在ABAQUS上的实现ABAQUS中XFEM的实现，两个步骤最为关键：1、选择模型中可能出现的裂纹区域，将其单元设为具有扩展有限元性质的enrichment element.2、其次重要的是选择恰当的破坏准则，使单元在达到给定的条件破坏，裂纹扩展。
在ABAQUS中模拟裂纹扩展的操作中，需要注意的是：1、在Property模块，添加损伤演化参数、破坏法则、损伤稳定性参数2、在Interaction模块，主菜单Special中创建XFEM的enrichment element对于固定的裂纹模型，采用ABAQUS/STANDARD中使用奇异渐进函数。
针对移动的裂纹问题，在XFEM中，有一种方法基于traction-separation cohesive behavior，即使用虚拟节点连续片段法进行移动裂纹建模，ABAQUS/STANDAR D 中用于计算脆性或韧性材料的裂纹初始化和扩展过程的模拟。
另外一种cohesive segments method (粘性片段方法)可用于bulk material中的任意路径的裂纹初始化模拟扩展过程，由于裂纹扩展不依赖于单元边界，在XFEM中，裂纹每扩展一次需要通过一个完整单元，避免尖端应力奇异性。
除此之外，ABAQUS为拥护提供了自定义子程序，来满足不同建模的需要。
ABAQUS/STANDARD中的任意力学本构模型均可用来模拟扩展裂纹的力学特性。
由于XFEM采用的形函数在求解过程中，很容易造成逼近线性相关，极大的增加了收敛难度，到目前为止，能够实现扩展有限元的商业软件只有ABAQUS，但是ABAQUS为了减少求解难度，做了大量简化，因此用ABAQUS 扩展有限元模拟裂纹扩展时，有一些局限[16]：1.扩展单元内不能同时存在两条裂纹，所以ABAQUS不能模拟分叉裂纹；2.在裂纹扩展分析过程中，每一个增量步的裂纹转角不允许超过90度；3.自适应的网格是不被支持的；4.固定裂纹中，只有各向同性材料的裂纹尖端渐进场才被考虑。
基于ABAQUS的货叉三维裂纹应力强度因子有限元分析
基于ABAQUS的货叉三维裂纹应力强度因子有限元分析货叉是一种常用于起重机械的重要零件，承受着大量的动态和静态荷载。
在使用过程中，货叉可能会受到裂纹的影响，从而降低其强度和安全性。
因此，对货叉的裂纹应力强度因子进行分析是非常必要的。
裂纹应力强度因子是评估裂纹尖端应力场的参数，它可以用来判断裂纹的扩展情况以及材料的断裂行为。
基于ABAQUS的有限元分析可以用来计算货叉在裂纹尖端处的应力强度因子。
该分析要求以下几个步骤：1. 建立货叉的三维有限元模型：模型要包括真实的几何形状和材料性质。
可以使用ABAQUS提供的建模工具，如Part模块和Assembly模块，来构建模型。
此外，还需考虑货叉的边界条件和加载方式。
2.设置裂纹：在模型中引入裂纹，它可以是表面裂纹或体内裂纹。
可以使用ABAQUS提供的功能来创建裂纹和裂纹前沿。
3.划分网格：为了计算裂纹应力强度因子，需要划分网格并分配单元类型和单元属性。
合理的网格划分可以提高计算精度和效率。
4.应用荷载：根据实际情况，在模型中施加与实际工作状况相对应的荷载。
荷载类型可以包括静态荷载、动态荷载或者其他较为复杂的荷载。
5.运行分析：设置好所有必要的计算参数后，可以运行分析并计算货叉的裂纹应力强度因子。
6.结果分析：根据计算结果，可以评估货叉中裂纹的状态和扩展情况。
一般来说，如果裂纹应力强度因子超过了材料的断裂韧性，则裂纹有可能扩展，从而降低货叉的强度和安全性。
在进行有限元分析时，需要注意模型的合理性和准确性。
同时，还应考虑到材料的非线性特性和可能的影响因素，以获得较为准确的分析结果。
总之，基于ABAQUS的货叉三维裂纹应力强度因子有限元分析可以用来评估货叉中裂纹的状态和扩展情况，为提高货叉的安全性和可靠性提供科学依据。
ABAQUS平台的扩展有限元方法模拟裂纹实现
ABAQUS平台的扩展有限元⽅法模拟裂纹实现ABAQUS平台的扩展有限元⽅法模拟裂纹实现1.1 扩展有限元⽅法（XFEM）在ABAQUS上的实现ABAQUS中XFEM的实现，两个步骤最为关键：1、选择模型中可能出现的裂纹区域，将其单元设为具有扩展有限元性质的enrichment element.2、其次重要的是选择恰当的破坏准则，使单元在达到给定的条件破坏，裂纹扩展。
在ABAQUS中模拟裂纹扩展的操作中，需要注意的是：1、在Property模块，添加损伤演化参数、破坏法则、损伤稳定性参数2、在Interaction模块，主菜单Special中创建XFEM的enrichment element对于固定的裂纹模型，采⽤ABAQUS/STANDARD中使⽤奇异渐进函数。
针对移动的裂纹问题，在XFEM中，有⼀种⽅法基于traction-separation cohesive behavior，即使⽤虚拟节点连续⽚段法进⾏移动裂纹建模，ABAQUS/STANDAR D 中⽤于计算脆性或韧性材料的裂纹初始化和扩展过程的模拟。
另外⼀种cohesive segments method (粘性⽚段⽅法)可⽤于bulk material中的任意路径的裂纹初始化模拟扩展过程，由于裂纹扩展不依赖于单元边界，在XFEM中，裂纹每扩展⼀次需要通过⼀个完整单元，避免尖端应⼒奇异性。
除此之外，ABAQUS为拥护提供了⾃定义⼦程序，来满⾜不同建模的需要。
ABAQUS/STANDARD中的任意⼒学本构模型均可⽤来模拟扩展裂纹的⼒学特性。
由于XFEM采⽤的形函数在求解过程中，很容易造成逼近线性相关，极⼤的增加了收敛难度，到⽬前为⽌，能够实现扩展有限元的商业软件只有ABAQUS，但是ABAQUS为了减少求解难度，做了⼤量简化，因此⽤ABAQUS 扩展有限元模拟裂纹扩展时，有⼀些局限[16]：1.扩展单元内不能同时存在两条裂纹，所以ABAQUS不能模拟分叉裂纹；2.在裂纹扩展分析过程中，每⼀个增量步的裂纹转⾓不允许超过90度；3.⾃适应的⽹格是不被⽀持的；4.固定裂纹中，只有各向同性材料的裂纹尖端渐进场才被考虑。
裂纹扩展的扩展有限元(xfem)模拟实例详解
基于ABAQUS 扩展有限元的裂纹模拟化工过程机械622080706010 李建1 引言1.1 ABAQUS 断裂力学问题模拟方法在abaqus中求解断裂问题有两种方法（途径）：一种是基于经典断裂力学的模型；一种是基于损伤力学的模型。
断裂力学模型就是基于线弹性断裂力学及其基础上发展的弹塑性断裂力学等。
如果不考虑裂纹的扩展，abaqus可采用seam型裂纹来分析(也可以不建seam，如notch型裂纹)，这就是基于断裂力学的方法。
这种方法可以计算裂纹的应力强度因子，J积分及T-应力等。
损伤力学模型是指基于损伤力学发展而来的方法，单元在达到失效的条件后，刚度不断折减，并可能达到完全失效，最后形成断裂带。
这两个模型是为解决不同的问题而提出来的，当然他们所处理的问题也有交叉的地方。
1.2 ABAQUS 裂纹扩展数值模拟方法考虑模拟裂纹扩展，目前abaqus有两种技术：一种是基于debond的技术（包括VCCT）；一种是基于cohesive技术。
debond即节点松绑，或者称为节点释放，当满足一定得释放条件后（COD 等，目前abaqus提供了5种断裂准则），节点释放即裂纹扩展，采用这种方法时也可以计算出围线积分。
cohesive有人把它译为粘聚区模型，或带屈曲模型，多用于模拟film、裂纹扩展及复合材料层间开裂等。
cohesive模型属于损伤力学模型，最先由Barenblatt 引入，使用拉伸-张开法则（traction-separation law）来模拟原子晶格的减聚力。
这样就避免了裂纹尖端的奇异性。
Cohesive 模型与有限元方法结合首先被用于混凝土计算和模拟，后来也被引入金属及复合材料。
Cohesive界面单元要服从cohesive 分离法则，法则范围可包括粘塑性、粘弹性、破裂、纤维断裂、动力学失效及循环载荷失效等行为。
此外，从abaqus6.9版本开始还引入了扩展有限元法（XFEM），它既可以模拟静态裂纹，计算应力强度因子和J积分等参量，也可以模拟裂纹的开裂过程。
利用ABAQUS模拟裂纹.ppt
理论 LEFM Damage
技术方法 debond
cohesive element
collapse element
XFEM
应用类型
脆性断裂
韧性断裂
理 论
1.线弹性断裂力学 （LEFM）
模 型
2.基于牵引分离规则的损伤力学 （damage base traction-separation laws）
基于abaqus模拟热障涂层裂纹的 技术与方法
提纲
• 背景及目的 • abaqus简介 • abaqus中四种模拟裂纹技术的简介及实例 • 下一步计划
背景及目的
• 研究方向：CMAS对热 障涂层失效的影响。
• CMAS主要是影响热障 涂层应力和温度分布， 从而影响热障涂层脱落 速度。
• 热障涂层脱落主要是由 热障涂层中的裂纹状况 决定。
xfem在abaqus中的操作步骤实例结果开裂前开裂后不一定要设置预置裂纹裂纹可沿任意路径扩展不能输出裂纹扩展过程中的能量释放率特点结论由于热障涂层的裂纹大部分是脆性裂纹研究中能量释放率是一个重要的参考指标同时考虑操作过程难易情况因此选择abaqus中的debond技术来模拟cmas对热障涂层中裂纹的扩展的影响下一步计划用abaqus建立覆盖有cmas的热障涂层物理模型将物理模型转化为数值模型实现模型中裂纹的扩展thankyouforyourlistening
abaqus 技术
1.debond 2.cohesive element 3.collapes element 4.XFEM
1. debond
在abaqus中的操作步骤：
在分析步 之前设置 initial condition

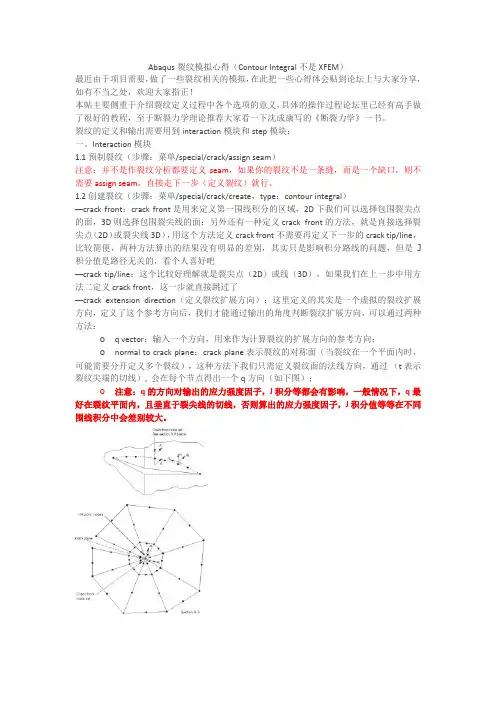

Abaqus裂纹模拟心得(Contour Integral不是XFEM)
Abaqus裂纹模拟心得（Contour Integral不是XFEM）最近由于项目需要，做了一些裂纹相关的模拟，在此把一些心得体会贴到论坛上与大家分享，如有不当之处，欢迎大家指正！本帖主要侧重于介绍裂纹定义过程中各个选项的意义，具体的操作过程论坛里已经有高手做了很好的教程，至于断裂力学理论推荐大家看一下沈成康写的《断裂力学》一书。
裂纹的定义和输出需要用到interaction模块和step模块：一、Interaction模块1.1 预制裂纹（步骤：菜单/special/crack/assign seam）注意：并不是作裂纹分析都要定义seam，如果你的裂纹不是一条缝，而是一个缺口，则不需要assign seam，直接走下一步（定义裂纹）就行。
1.2 创建裂纹（步骤：菜单/special/crack/create，type：contour integral）—crack front：crack front是用来定义第一围线积分的区域，2D下我们可以选择包围裂尖点的面，3D则选择包围裂尖线的面；另外还有一种定义crack front的方法，就是直接选择裂尖点（2D）或裂尖线3D），用这个方法定义crack front不需要再定义下一步的crack tip/line，比较简便，两种方法算出的结果没有明显的差别，其实只是影响积分路线的问题，但是J 积分值是路径无关的，看个人喜好吧—crack tip/line：这个比较好理解就是裂尖点（2D）或线（3D），如果我们在上一步中用方法二定义crack front，这一步就直接跳过了—crack extension direction（定义裂纹扩展方向）：这里定义的其实是一个虚拟的裂纹扩展方向，定义了这个参考方向后，我们才能通过输出的角度判断裂纹扩展方向，可以通过两种方法：o q vector：输入一个方向，用来作为计算裂纹的扩展方向的参考方向；o normal to crack plane：crack plane表示裂纹的对称面（当裂纹在一个平面内时，可能需要分开定义多个裂纹），这种方法下我们只需定义裂纹面的法线方向，通过（t表示裂纹尖端的切线）, 会在每个节点得出一个q方向（如下图）；o 注意：q的方向对输出的应力强度因子，J积分等都会有影响，一般情况下，q最好在裂纹平面内，且垂直于裂尖线的切线，否则算出的应力强度因子，J积分值等等在不同围线积分中会差别较大。
abaqus混凝土裂缝计算
abaqus混凝土裂缝计算摘要：一、引言二、abaqus软件介绍三、abaqus混凝土裂缝计算方法1.材料模型的选择2.边界条件和加载设定3.后处理分析裂缝四、结论正文：一、引言随着我国基础设施建设的快速发展，混凝土结构的工程应用越来越广泛。
在混凝土结构中，裂缝是一个常见的问题，它不仅影响美观，还可能影响结构的性能和使用寿命。
因此，对混凝土裂缝进行准确预测和控制具有重要意义。
本文将介绍如何使用abaqus软件进行混凝土裂缝计算。
二、abaqus软件介绍Abaqus是一款强大的有限元分析软件，广泛应用于各种工程领域。
它具有丰富的材料模型库，可以为用户提供多种分析功能，包括线弹性分析、非线性分析、热力学分析等。
三、abaqus混凝土裂缝计算方法1.材料模型的选择在abaqus中，混凝土的材料模型通常选择为C3D8。
此外，还需要定义混凝土的强度、弹性模量、泊松比等参数。
对于钢筋，可以选择C3D20或C3D20R模型，并定义钢筋的强度、弹性模量等参数。
2.边界条件和加载设定在建立模型之后，需要设置模型的边界条件。
对于固定边界，可以设置固定约束；对于转动约束，可以设置旋转约束。
在设置加载条件时，应根据实际工况选择合适的加载类型，如位移加载、力加载等。
3.后处理分析裂缝在abaqus中，可以通过后处理工具对模型进行分析。
在后处理中，可以查看混凝土和钢筋的应力、应变分布，以及裂缝的产生和发展情况。
此外，还可以通过输出裂缝的分布图、最大宽度等参数，以便对裂缝进行进一步分析。
四、结论使用abaqus软件进行混凝土裂缝计算，可以为实际工程提供有效的分析手段。
通过对材料模型、边界条件和加载条件的设置，可以模拟混凝土结构在各种工况下的裂缝发展情况。
《2024年基于ABAQUS的裂纹扩展仿真软件及应用》范文
《基于ABAQUS的裂纹扩展仿真软件及应用》篇一一、引言随着科技的不断进步，工程领域对材料性能的精确模拟和预测提出了更高的要求。
裂纹扩展作为材料失效的重要形式之一，其仿真研究在工程领域具有极高的价值。
ABAQUS是一款广泛应用于工程仿真分析的大型有限元软件，其在裂纹扩展仿真方面具有显著的优势。
本文将介绍基于ABAQUS的裂纹扩展仿真软件的开发及应用，以期为相关领域的研究提供参考。
二、ABAQUS裂纹扩展仿真软件的开发1. 软件开发背景及目标ABAQUS裂纹扩展仿真软件的开发旨在为工程领域提供一种高效、准确的裂纹扩展仿真工具。
该软件可实现对各种材料裂纹扩展过程的精确模拟，为材料性能的预测和优化提供有力支持。
2. 软件架构及功能该软件基于ABAQUS平台进行开发，采用有限元方法对裂纹扩展过程进行模拟。
软件具备以下功能：（1）材料模型：提供多种材料模型，如弹性、塑性、蠕变等，以满足不同材料仿真需求。
（2）网格划分：支持自动网格划分和手动调整，确保仿真结果的准确性。
（3）边界条件：可设置多种边界条件，如位移、力等，以满足仿真需求。
（4）裂纹扩展模拟：采用扩展有限元法（XFEM）对裂纹扩展过程进行模拟，实现高精度、高效率的仿真分析。
（5）后处理：提供丰富的后处理功能，如应力、应变、裂纹扩展路径等结果的查看和输出。
三、ABAQUS裂纹扩展仿真软件的应用1. 航空航天领域在航空航天领域，该软件可对飞机、火箭等航空航天器的结构进行裂纹扩展仿真分析，为结构设计和优化提供有力支持。
同时，该软件还可对航空航天材料进行性能预测和评估，为材料的选择和改进提供依据。
2. 汽车制造领域在汽车制造领域，该软件可对汽车零部件的裂纹扩展过程进行仿真分析，为汽车的结构设计和安全性能评估提供支持。
此外，该软件还可用于汽车新材料的研究和开发，为汽车制造业的创新发展提供技术支持。
3. 土木工程领域在土木工程领域，该软件可对建筑、桥梁、隧道等结构的裂纹扩展过程进行仿真分析，为结构的安全性和耐久性评估提供依据。
基于ABAQUS的裂纹扩展仿真软件及应用
基于ABAQUS的裂纹扩展仿真软件及应用摘要：裂纹扩展仿真软件是材料力学领域中重要的工具之一。
本文介绍了一种基于ABAQUS的裂纹扩展仿真软件的开发和应用。
该软件结合ABAQUS的强大有限元分析功能和裂纹扩展理论，能够模拟裂纹在不同材料中的扩展过程，并可以用于评估裂纹扩展的速率、路径和影响因素等。
通过实例分析，展示了该软件在材料工程中的应用价值。
关键词：ABAQUS；裂纹扩展；仿真软件；应用1. 引言裂纹扩展是一种材料破坏的典型形式，对材料的强度、可靠性以及使用寿命有重要影响。
因此，对裂纹扩展的研究具有重要意义。
传统的实验方法虽然可以获得一些关于裂纹扩展的数据，但是实验周期长、成本高，不能满足大规模数据收集和分析的需求。
裂纹扩展仿真软件的开发就能够解决这一问题。
2. 基于ABAQUS的裂纹扩展仿真软件开发ABAQUS是一款功能强大的有限元分析软件，可以模拟材料的力学行为。
基于ABAQUS的裂纹扩展仿真软件利用ABAQUS的有限元方法，采用计算机辅助设计和数值计算方法，结合裂纹扩展理论，实现了裂纹扩展过程的模拟。
软件开发的核心是建立裂纹扩展模型。
首先，根据实际应用需求和研究目的，选取合适的材料模型，提取材料力学性质的参数。
然后，根据裂纹扩展行为的实际情况，选择适当的裂纹模型，并设计计算网格。
考虑到裂纹扩展过程中应力场的复杂性，需通过迭代计算得到裂纹尖端处的应力强度因子。
最后，计算得到裂纹扩展速率，并更新裂纹形貌。
3. 基于ABAQUS的裂纹扩展仿真软件应用基于ABAQUS的裂纹扩展仿真软件在材料工程领域中有着广泛的应用。
以下是一些典型的应用场景：3.1 裂纹扩展速率评估该软件可以模拟不同材料中的裂纹扩展过程，并可以根据计算结果评估裂纹扩展的速率。
通过对不同材料的裂纹扩展机制和速率的仿真，可以为材料的设计和改良提供参考。
3.2 裂纹扩展路径分析裂纹扩展仿真软件还能够模拟裂纹在材料中的传播路径。
对于复杂结构和材料，通过仿真软件可以预测裂纹传播的路径，并为结构强度和寿命分析提供依据。
ABAQUS中的断裂力学及裂纹分析总结
ABAQUS中的断裂力学及裂纹分析总结ABAQUS中的断裂力学及裂纹分析总结（转自simwe）（1）做裂纹ABAQUS有几种常见方法。
最简单的是用debond命令, 定义*FRACTURE CRITERION, TYPE=XXX,参数。
***DEBOND, SLAVE=XXX, MASTER=XXX, time increment=XX 0,1,……......time,0要想看到开裂特别注意需要在指定的开裂路径上定义一个*Nset，然后在*INITIAL CONDITIONS, TYPE=CONTACT中定义master, slave, 及指定的Nset这种方法用途其实较为有限。
（2）另一种方法，在interaction模块，special, 定义crack seam, 网格最好细化，用collapse element模拟singularity. 这种方法可以计算J积分，应力强度因子等常用的断裂力学参数.裂尖及奇异性定义:在interaction-special,先定义crack, 定义好裂尖及方向, 然后在singularity选择：midside node parameter: 输入0.25, 然后选Collapsed element side, duplicate nodes，8节点单元对应(1/r)+(1/r^1/2)奇异性。
这里midside node parameter选0.25对应裂尖collapse成1/4节点单元。
如果midside nodes 不移动到1/4处, 则对应(1/r)奇异性,适合perfect plasticity的情况.网格划分:裂尖网格划分有一些技巧需要注意，partition后先处理最外面的正方形，先在对角线和边上布点，记住要点constraint, 然后选第三个选项do not allow the number of elements to change不准seed变化，密度可以自己调整. 最里面靠近圆的正方形可以只在对角线上布点. 也可以进一步分割内圆及在圆周上布点. 里面裂尖周围的内圆选free mesh, element type 选cps6或者cpe6，外面四边形选sweep mesh, element type选cps8或者cpe8, 记住把quad下那个缩减积分的勾去掉。
Abaqus裂纹扩展分析
定义初始粘合裂纹面可能裂纹表面建模时采用采用主、从接触面来定义。
在接触形式中，除了有限滑动、面对面形式以外，其他所有接触形式均可使用。
预先定义的裂纹面在初始时应部分粘合，裂纹尖端因而可以被Abaqus/Standard显式识别。
初始粘合裂纹面不能采用自接触形式。
定义初始状态（initial condition）以识别裂纹初始绑定部分。
用户可以定义从接触面（slave surface）、主接触面（master surface）、以及用来识别从接触面初始部分粘结的节点。
从接触面上没有粘结的部分表现为正常接触面。
主接触面及从接触面均需要指明。
如果没有节点如上所述被定义，初始接触状态将被应用于整个接触对。
这种情况下，不能识别出裂纹尖端，因而粘结面不能分开。
如果节点如上所述被定义，初始解除状态将被应用于从接触面上已定义的节点处。
Abaqus/Standard将进行核对以确保所定义节点只包含从接触面上的节点。
*INITIAL CONDITIONS, TYPE=CONTACT激活裂纹扩展能力（crack propagation capacibility）裂纹扩展能力需要在STEP定义中被激活，以确保初始部分粘合的2个面有可能产生裂纹扩展。
用户需要指明会产生裂纹扩展的面。
*DEBOND, SLA VE=slave_surface_name，MASTER=master_surface_name多裂纹扩展裂纹可以在一个或多个裂纹尖端处产生扩展。
一个接触对可以在多个裂纹尖端处产生裂纹扩展。
然而，对于给定的接触对只能拥有一个裂纹扩展准则（crack propagation criterion）。
定义开裂振幅曲线（debonding amplitude curve）开裂产生后，通过从接触面节点及主接触面相应节点上大小相等方向相反的力产生面间牵引。
当采用临界应力准则、临界裂纹开口位移准则、裂纹长度-时间破坏准则时，用户可以定义粘结面上某点产生开始时，上述力以何种方式降至零。
abaqus开裂准则
abaqus开裂准则
在ABAQUS中，常用的开裂准则有以下几种：
1. 基于应变的开裂准则：根据材料的本构关系和应变状态来判断材料是否会开裂。
常见的准则包括最大主应变准则、格拉斯曼准则等。
2. 基于应力的开裂准则：根据材料的应力状态来判断材料是否会开裂。
常见的准则包括最大主应力准则、特征应力准则等。
3. 基于能量的开裂准则：根据材料的能量状态来判断材料是否会开裂。
常见的准则包括弹性应变能密度准则、拟塑性应变能密度准则等。
在ABAQUS中，可以通过将开裂准则定义为材料的属性之一，然后在材料定义中指定该属性的值，来实现对材料开裂行为的模拟。
具体的操作方法可以参考ABAQUS的官方文档或者相关教程。
ABAQUS中的断裂力学及裂纹分析总结
也许要暂别simwe一段时间了，在论坛获益良多，作为回报把自己这段时间在ABAQUS断裂方面的一些断断续续的心得整理如下，希望对打算研究断裂的新手有一点帮助，大牛请直接跳过。
本贴所有内容均为原创，转贴请注明，谢谢。
引言：我们知道从1914年Ingless和1921年Griffith提出断裂力学开始，一直到60年代都停留在线弹性断裂力学(LEFM)的层次。
后来由於发现在裂纹尖端进入塑性区后用LEF仍然无法解决stress singularity的问题。
1960年由Barenblatt 和Dugdale率先提出了nonlinear/plastic fracture mechnics的概念，在裂纹前端引入了plastic zone,这也就是我们现在用的cohesive fracture mechnics的前身。
当时这个概念还没引起学术界的轰动。
直到1966年Rice发现J-integral及随后发现在LEFM中J-integral是等于energy release rate的关系。
随后在工程中发现了越来越多的LEFM无法解释的问题。
cohesive fracture mechnics开始引起更多的关注。
在研究以混凝土为代表的quassi-brittle material时，cohesive fracture mechnics提供了非常好的结果，所以在70年代到90年代，cohesive fracture mechnics被大量应用于混凝土研究中。
目前比较常用的方法主要是fictitious crack approach和effective-elastic crack approach或是称为equivalent-elastic crack approach. 其中fictitious crack approach只考虑了Dugdale-Barenblatt energymechanism而effective-elastic crack approach只考虑了基於LEFM的Griffith-Irwinenergy dissipation mechanism，但作了一些修正。
abaqus有限元分析报告报告材料开裂梁
Abaqus梁的开裂模拟计算报告1.问题描述利用ABAQUS有限元软件分析如图1.1所示的钢筋混凝土梁的裂缝开展。
参考文献Brena et al.（2003）得到梁的基本数据：图1.1 Brena et al.（2003）中梁C尺寸几何尺寸：跨度3000mm，截面宽203mm，高406mm的钢筋混凝土梁由文献Chen et al. 2011得材料特性：1.混凝土：抗压强度f c’=35.1MPa，抗拉强度f t=2.721MPa，泊松比ν=0.2，弹性模量E c=28020MPa；2.钢筋：弹性模量为E c=200GPa，屈服强度f ys=f yc=440MPa，f yv=596MPa3.混凝土垫块：弹性模量为E c=28020MPa，泊松比ν=0.22.建模过程1)Part打开ABAQUS使用功能模块，弹出窗口Create Part，参数为：Name：beam；ModelingSpace：2D；Type：Deformable；Base Feature─Shell；Approximate size：2000。
点击Continue 进入Sketch二维绘图区。
由于该梁关于Y轴对称，建模的时候取沿X轴的一半作为模拟对象。
使用功能模块，分别键入独立点(0,0),(1600,0),(1600,406),(406,0),(0,0)并按下下方提示区的Done，完成草图。
图2.1 beam 部件二维几何模型相同的方法建立混凝土垫块：图2.2 plate 部件二维几何模型所选用的点有(0,0),(40,0),(40,10),(0,10)受压区钢筋：在选择钢筋的base feature的时候选择wire，即线模型。
图2.3 compression bar 部件二维几何模型选取的点(0,0),(1575,0)受拉区钢筋：图2.4 tension bar 部件二维几何模型选取的点(0,0),(1575,0)箍筋：图2.5 stirrup 部件二维几何模型选取的点为(0,0),(0,330)另外，此文里面为了作对比，部分的模型输入尺寸的时候为m，下面无特别说明尺寸都为mm。
abaqus裂纹扩展分析 (1)
abaqus裂纹扩展分析最近在学习VCCT准则，发现有必要详细读一下手册中相关的部分 crack propagation analysis，就对这部分的内容翻译成了中文，对于学习裂纹扩展的新手来说这是非常有用的资料，希望对大家有用。
部分内容：定义初始粘合裂纹面可能裂纹表面建模时采用采用主、从接触面来定义。
在接触形式中，除了有限滑动、面对面形式以外，其他所有接触形式均可使用。
预先定义的裂纹面在初始时应部分粘合，裂纹尖端因而可以被Abaqus/Standard显式识别。
初始粘合裂纹面不能采用自接触形式。
,定义初始状态（initial condition）以识别裂纹初始绑定部分。
用户可以定义从接触面（slave surface）、主接触面（master surface）、以及用来识别从接触面初始部分粘结的节点。
从接触面上没有粘结的部分表现为正常接触面。
主接触面及从接触面均需要指明。
如果没有节点如上所述被定义，初始接触状态将被应用于整个接触对。
这种情况下，不能识别出裂纹尖端，因而粘结面不能分开。
如果节点如上所述被定义，初始解除状态将被应用于从接触面上已定义的节点处。
Abaqus/Standard将进行核对以确保所定义节点只包含从接触面上的节点。
*INITIAL CONDITIONS, TYPE=CONTACT激活裂纹扩展能力（crack propagation capacibility）裂纹扩展能力需要在STEP定义中被激活，以确保初始部分粘合的2个面有可能产生裂纹扩展。
用户需要指明会产生裂纹扩展的面。
*DEBOND, SLAVE=slave_surface_name，MASTER=master_surface_name'多裂纹扩展裂纹可以在一个或多个裂纹尖端处产生扩展。
一个接触对可以在多个裂纹尖端处产生裂纹扩展。
然而，对于给定的接触对只能拥有一个裂纹扩展准则（crack propagation criterion）。
基于abaqus的裂缝扩展过程
基于Abaqus的裂缝扩展过程引言裂缝扩展是材料破坏过程中的重要现象之一，对于材料强度和耐久性的评估具有重要意义。
Abaqus是一种常用的计算机辅助工程（CAE）软件，在材料力学领域有广泛的应用。
本文将介绍如何利用Abaqus来模拟和分析裂缝扩展过程。
背景知识在开始介绍基于Abaqus的裂缝扩展过程之前，我们先了解一些相关的背景知识。
裂缝扩展裂缝扩展是材料破坏中的一个重要过程。
当裂纹的长度增长时，材料的强度和韧性会逐渐减小，从而导致材料的破坏。
裂纹扩展可以分为静态和疲劳两种类型。
静态裂纹扩展指的是裂纹在应力作用下逐渐扩展，而疲劳裂纹扩展指的是裂纹在循环加载下逐渐扩展。
AbaqusAbaqus是一种常用的有限元分析软件，可以用于模拟和分析材料力学和结构力学问题。
它提供了丰富的建模和分析工具，能够对复杂的力学系统进行准确的数值模拟和分析。
在材料力学领域，Abaqus被广泛用于研究材料的力学性能和变形行为。
模拟裂缝扩展过程的步骤步骤1：建立几何模型在模拟裂缝扩展过程之前，首先需要建立几何模型。
可以通过Abaqus提供的几何建模工具来创建几何模型，或者导入现有的CAD模型。
在建立几何模型时，需要注意将裂纹的几何形状和位置准确地反映在模型中。
步骤2：定义材料属性在进行裂纹扩展模拟之前，需要定义材料的力学性质。
可以通过Abaqus提供的材料数据库来选择合适的材料模型，并设置材料的弹性模量、泊松比、屈服强度等参数。
此外，还可以考虑将材料的损伤和断裂行为纳入模拟中，以更加真实地描述裂纹扩展过程。
步骤3：划分网格将几何模型划分为有限元网格是进行数值模拟的关键步骤。
网格的划分需要根据材料的几何形状和裂纹的位置进行调整，使得在裂纹周围有足够的节点密度，以捕捉裂纹扩展过程中的细节。
步骤4：应用边界条件在模拟裂纹扩展过程时，需要定义边界条件以模拟实际加载条件。
根据实际情况，可以设置裂纹面上的固定位移或施加加载。
此外，还需要定义时间步长和加载速率等参数，以控制模拟的过程和求解的精度。
基于ABAQUS的复合材料修补裂纹板的仿真分析
基于ABAQUS的复合材料修补裂纹板的仿真分析摘要：本研究对碳纤维增强复合材料(CFRP)修复含裂纹板的力学性能进行了仿真研究。
复合材料修补含裂纹结构因其修复效果明显、可靠性强已被广泛应用，该修复技术可以降低裂纹处应力集中、增强裂纹结构承载能力、延长使用寿命。
使用ABAQUS有限元软件进行建模，用CFRP补片对裂纹板进行双面修复，裂纹板所受的载荷通过胶层均匀传递给CFRP补片。
结果表明，修补后裂纹板的极限强度和实验基本吻合，明显提高了裂纹钢板的力学性能。
表明本文采用的有限元仿真方法能够准确的模拟CFRP修补裂纹板。
关键词：CFRP补片；裂纹板；极限强度；有限元仿真0.引言目前，复合材料修补裂纹结构技术已经在全球范围采用。
相比传统的机械紧固，复合材料补片具有高比强度、高比模量、耐高温、耐腐蚀、耐疲劳等优点，并且粘贴复合材料补片可以明显缩短修补时间、降低成本、提高效率、避免产生新的应力集中。
杨孚标[1]进行了复合材料修复铝合金板的静态力学性能试验研究。
经过双面胶接修复后，其破坏强度提高了很多。
复合材料补片的胶接修复能有效恢复铝合金裂纹板的静态力学性能。
Xi和Wang[2]研究复合材料加固开孔复合材料板的拉伸性能，建立了三维渐进损伤模型，修补后的结构强度随修补厚度的增加而增加。
岳清瑞等[3]进行了CFRP加固修复含缺陷钢结构静力拉伸实验研究，粘贴碳纤维布加固后其屈服荷载均有不同程度的提高。
张彤彤[4]进行了CFRP加固含裂纹钢板静态拉伸试验分析，同时将有限元仿真和试验过程及结果进行对比，结果表明有限元方法可准确有效地模拟加固组试件CFRP剥离、钢板断裂的过程。
施兴华等[5]用有限元软件ABAQUS对CFRP修复含裂纹加筋板结构的极限强度进行了研究，相比含裂纹加筋板，使用CFRP修复含裂纹加筋板的极限强度有明显提高。
在CFRP修复含裂纹加筋板达到极限强度之前，胶粘界面未发生脱胶行为。
穆志韬等[6]进行了飞机金属结构复合材料修复研究，修复后裂纹板的极限承载能力大幅增加。
abaqus裂纹设置
裂纹应用：将裂纹 应用于模型中的特 定区域或边界
裂纹激活：在模拟 过程中激活裂纹并 进行相应的计算和 分析
abaqus裂纹分析 结果解读
裂纹应力分布
裂纹扩展应力：分析裂纹扩 展过程中的应力变化
裂纹尖端应力：描述裂纹尖 端附近的应力集中情况
应力强度因子：计算裂纹尖 端的应力强度因子，评估裂
纹扩展的驱动力
裂纹模型选择
裂纹模型分类： 线性和非线性
裂纹扩展准则： 应力强度因子、 能量释放率等
裂纹闭合准则： 闭合准则的选择 对计算精度和计 算效率的影响
裂纹扩展方向： 裂纹扩展方向对 计算结果的影响
abaqus裂纹设置 步骤来自 创建裂纹打开abaqus软件，进入模型模块 在模型树中选择需要创建裂纹的部件 在工具栏中选择“创建裂纹”按钮 在弹出的对话框中设置裂纹参数，如裂纹类型、位置、大小等 点击“确定”按钮，完成裂纹的创建
感谢您的观看
汇报人：
abaqus裂纹设置
汇报人：
目录
裂纹类型和模型
01
abaqus裂纹设置步骤
02
abaqus裂纹分析结果 解读
03
裂纹类型和模型
裂纹类型介绍
裂纹类型：I型裂纹、II型裂纹、III型裂纹 裂纹模型：线弹性断裂力学模型、弹塑性断裂力学模型 裂纹扩展准则：最大周向应力准则、应力强度因子准则 裂纹扩展路径：沿晶界扩展、穿晶扩展
应力分布特征：分析裂纹在 不同材料、不同加载条件下
的应力分布特点
裂纹扩展路径
裂纹起始位置 裂纹扩展方向 裂纹扩展长度 裂纹扩展速率
裂纹扩展速度
定义：裂纹扩展 速度是指裂纹在 材料中扩展的速 度
影响因素：材料 性能、裂纹类型、 应力状态等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
理论
技术方法 debond
应用类型
LEFM cohesive element
脆性断裂
Damage
collapse element
韧性断裂
XFEM
理 论 模 型
1.线弹性断裂力学 （LEFM） 2.基于牵引分离规则的损伤力学 （damage base traction-separation laws）
开裂前：
开裂后：
特点: • • • • 适合模拟脆性或韧性裂纹 能输出裂纹扩展时的能量释放率 不一定要设置预置裂纹 只能沿预定裂纹扩展路径扩展
3. Collapes element
在abaqus中的操作步骤：
设置预制 裂纹的扩 展方向， 裂纹尖端 的奇异性 参数
实现 裂纹 扩展 模拟
实例：
开裂前：
开裂前：
开裂后：
特点: • 需预置裂纹和裂纹扩展路径 • 只适合于模拟脆性裂纹 • 能输出裂纹扩展时的能量释放率
2. Cohesive element
在abaqus中的操作步骤：
建立一个 连接两个 部件的part
给part设定 cohesive属 性断裂准则 和厚度
实现 裂纹 模拟
实例：
结果：
目的：通过对各种软件和技术的分析和实验找出适合于模 拟热障涂层裂纹的软件和技术
Chen X. Surface & Coatings Technology, 2006, 200: 3418-3427.
abaqus简介
• abaqus能提供从热障涂层建模到有限元计 算这整个过程所需的软件支持 • abaqus最擅长于动态非线性分析 • abaqus操作简单，使用方便
1.debond 2.cohesive element 3.collapes element 4.XFEM
abaqus 技术
1. debond
在abaqus中的操作步骤：
在分析步 之前设置 initial condition
在分析步 中设置 debond的 条件
实现 裂纹 扩展 模拟
实例：
结果：
基于abaqus模拟热障涂层裂纹的 技术与方法
时
间：2012年11月27日来自提纲• • • • 背景及目的 abaqus简介 abaqus中四种模拟裂纹技术的简介及实例 下一步计划
背景及目的
• 研究方向：CMAS对热 障涂层失效的影响。 • CMAS主要是影响热障 涂层应力和温度分布， 从而影响热障涂层脱落 速度。 • 热障涂层脱落主要是由 热障涂层中的裂纹状况 决定。 • 有限元是将实际情况和 理论联系起来最有效的 工具之一。
结论
由于热障涂层的裂纹大部分是脆 性裂纹，研究中能量释放率是一个重 要的参考指标，同时考虑操作过程难 易情况，因此选择abaqus中的debond技 术来模拟CMAS对热障涂层中裂纹的 扩展的影响。
下一步计划
用abaqus建立覆盖有CMAS的热障涂层物 理模型 将物理模型转化为数值模型 实现模型中裂纹的扩展
开裂后：
特点: • • • • • 参数设置复杂 需预置裂纹 裂纹可沿任意路径扩展 可模拟韧性或脆性裂纹 裂纹扩展距离有限
4. XFEM
在abaqus中的操作步骤：
设置断裂 准则和预 值裂纹
模拟裂纹 开裂和扩 展
实例：
结果：
开裂前：
开裂后：
特点: • 不一定要设置预置裂纹 • 裂纹可沿任意路径扩展 • 不能输出裂纹扩展过程中的能量释放率
