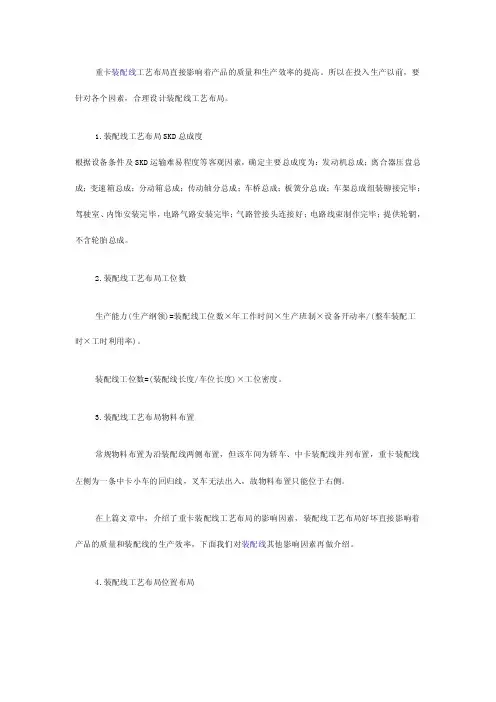

卡车装配工艺

目录

目录 (1)

1、吊放车架于装配线 (2)

2、以车架为基准装配前后桥 (2)

3、装贮气筒于支架上 (2)

4、连接传动轴于后桥减速器上 (2)

5、翻转底盘 (2)

6、装配转向机及垂臂 (2)

7、装发动机于支架上 (2)

8、装排气管 (3)

9、加注发动机润滑油 (3)

10、装散热器总成 (3)

11、落驾驶室总成 (3)

12、装车轮 (3)

13、加注冷却液 (3)

14、加注汽、柴油 (4)

1、吊放车架于装配线

吊放车架前要检查车架的完整性、表面光洁型；确认无划漆、无雨雪、无锈蚀、无碰伤后，方可把车架吊上线。将车架反放在装配链的枕木上，这样有利于前桥、后桥、传动轴等零部件的装配。

2、以车架为基准装配前后桥

装配时，把前桥、后桥连接销涂上机油使其油槽向下穿入孔中，对准销上的凹槽与支架上的孔，将楔形锁销由前向后穿入孔中，装上弹簧垫圈、扭矩螺母。

3、装贮气筒于支架上

检查贮气筒油漆质量、不得有漏漆、划漆、凸焊螺母焊缝平整、贮气筒不得有明显缺陷。

4、连接传动轴于后桥减速器上

检查传动轴油漆无划伤，将传动轴凸缘上的孔与后桥减速器凸缘上的孔对准，从传动轴方向穿入螺栓、套上弹簧垫圈、扭紧螺母。

5、翻转底盘

首先把后桥垫木夹在后桥上，将翻转底盘夹具夹在车架前、后端，锁住保险销，操纵设备翻转底盘、翻转后取下夹具及垫木。

6、装配转向机及垂臂

检查转向机装配完整性、转向臂轴螺纹不得有损伤；把转向机放在分装夹具上夹好，取转向臂，按标记套在转向臂轴上并压到底，然后套上垫圈和弹簧垫圈（分装工位）取转向机托架，使其孔位与转向机的孔位对准，然后穿上螺栓并套弹簧垫圈，扭紧；把分装好的转向机总成合件用吊具吊起，使托架孔位和大梁的孔位对准，从里向外或从下向上穿螺栓，套上弹簧垫圈，扭紧。

7、装发动机于支架上

检查发动机风扇不得变形，发电机、起动机及各种传感器、警报开关不得变形、碰伤；接线柱螺钉完整；发动机、变速箱油堵处不得有漏油痕迹，表面无明显碰伤。吊起发动机使后悬置软垫的孔位与后支架的孔位对准，从上向下穿螺栓

并套上垫圈和弹簧垫圈，在拧上螺母2-3扣；操纵电葫芦使发动机前悬置软垫的孔位与前悬置托架的孔位对准，从上向下穿螺栓并套上垫圈和弹簧垫圈，在拧上螺母2-3扣；扭紧后支承、前支承的螺栓螺母。

8、装排气管

取排气制动阀，在两端套上垫密圈，再使其夹在消声器进气管前段与进气管后段之间，并使螺栓孔对齐，传入螺栓，套上垫圈、弹簧垫圈并拧上螺母。

9、加注发动机润滑油

取下发动机加油口端，向发动机内加注润滑油，加完后装上油盖，拔出油尺检查加油量，油面不低于下线（2/4），不高于上线（4/4）。

10、装散热器总成

检查散热器片不得有磕碰处，进出气管应平整；在左右纵梁的规定位置放上散热器固定架下垫块总成对准孔（垫块的中间孔大的一侧向上），把散热器总成落下，使水箱固定架的孔与上垫块总成的孔对准，然后在孔中放入套管再套上上垫块总成，取螺栓从下向上穿入对准的孔中，拧上螺母2-3扣并拧紧，然后穿上开口销，并分开尾部。

11、落驾驶室总成

自检驾驶室外观完整性、油漆无划伤。操纵电葫芦，落下驾驶室，使驾驶室后支架落入后悬置横梁上的内外缓冲块之间，前铰接软垫落入驾驶室铰接支架的凸缘面中，取驾驶室铰接软垫盖总成分别盖在左右铰接软垫上，使其上的孔与铰接支架上相应的孔对准，取螺栓套上弹簧垫圈从上向下穿入已对准的孔中2-3扣并拧紧。

12、装车轮

自检车轮气压正常，将车轮套在轮毂，带上螺母2-3扣，用风动气扳机对称交叉扣紧，同时后内、外轮打气咀要错开，也要同刹车毂检查孔错开，避免影响打气和测量蹄片间隙。

13、加注冷却液

打开膨胀箱盖、关闭放水开关，向膨胀箱里加注冷却液或水，待冷却液或水液面与溢流管水平为止，扭紧水箱盖。

14、加注汽、柴油

打开汽柴箱盖，按油量定额和油号往汽柴油箱内加入汽油或柴油，然后拧上汽柴油箱盖。

车辆下线后就是调试、检查、入库了。
