集成三端稳压器

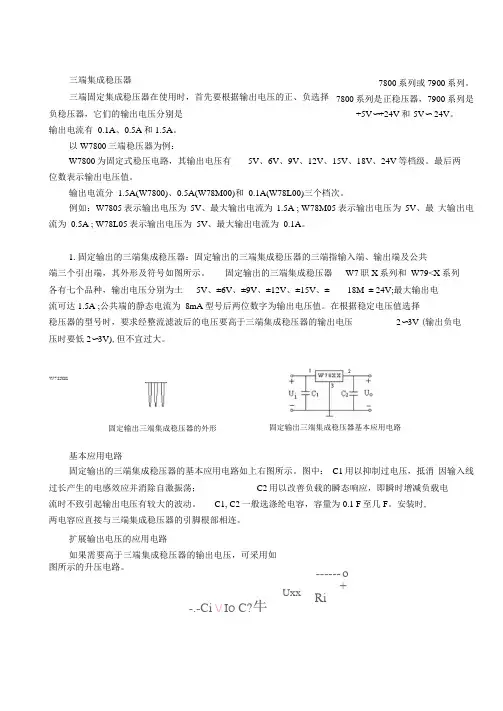

三端集成稳压器
7800系列或7900系列。
7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V 〜+24V 和-5V 〜-24V 。
输出电流有 0.1A 、0.5A 和1.5A 。
以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V 、6V 、9V 、12V 、15V 、18V 、24V 等档级。
最后两位数表示输出电压值。
输出电流分 1.5A(W7800)、0.5A(W78M00)和 0.1A(W78L00)三个档次。
例如：W7805表示输出电压为 5V 、最大输出电流为 1.5A ; W78M05表示输出电压为 5V 、最 大输出电流为 0.5A ; W78L05表示输出电压为 5V 、最大输出电流为 0.1A 。
1.固定输出的三端集成稳压器：固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端，其外形及符号如图所示。
固定输出的三端集成稳压器 W7职X 系列和 W79<X 系列各有七个品种，输出电压分别为土 5V 、±6V 、±9V 、±12V 、±15V 、±18M ± 24V;最大输出电 流可达1.5A ;公共端的静态电流为 8mA 型号后两位数字为输出电压值。
在根据稳定电压值选择稳压器的型号时，要求经整流滤波后的电压要高于三端集成稳压器的输出电压2〜3V (输出负电压时要低2〜3V),但不宜过大。
W7SXK固定输出三端集成稳压器的外形 基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。
图中： C1用以抑制过电压，抵消 因输入线过长产生的电感效应并消除自激振荡；C2用以改善负载的瞬态响应，即瞬时增减负载电 流时不致引起输出电压有较大的波动。
C1, C2一般选涤纶电容，容量为0.1 F 至几F 。
安装时, 两电容应直接与三端集成稳压器的引脚根部相连。
扩展输出电压的应用电路如果需要高于三端集成稳压器的输出电压，可采用如图所示的升压电路。
用三端集成稳压器制作多功能直流稳压电源
元器件的极性及引脚排列
模拟电子技术基础>>> 实训 用三端集成稳压器制作多功能直流稳压电源
5．安装集成直流稳压电源电路 图为集成直流稳压电源的实物连接图，利用万能板对照实物连接图进行元器件的焊 接和装配。安装时，要注意元器件的极性及引脚排列。
集成直流稳压电源的实物连接图
模拟电子技术基础>>> 实训 用三端集成稳压器制作多功能直流稳压电源
集成直流稳压电源调试结果记录
模拟电子技术基础>>> 实训 用三端集成稳压器制作多功能直流稳压电源
四、检测与评价
项目检测与评价见表。
项目检测与评价
6．调试集成直流稳压电源 1）集成直流稳压电源安装完毕后，经检查无误方可通电检测。 2）如图所示，变压器输入端加上220V交流电，测量变压器次级绕组两端的电压V2，结果记 录于表中。注意此电压为交流电，必须用万用表交流电压挡测量。 3）测量滤波电容器C1两端的电压V，结果记录于表中。此电压为直流电压，必须用万用表直 流电压挡测量，同时注意电压的正负极性。 4）调节RP的阻值，测量电路的输出电压VO的变化范围，结果记录于表中。如果测量数据与 原理分析基本一致，则电路制作成功。
LM×37系列集成稳压器
模拟电子技术基础>>> 实训 用三端集成稳压器制作多功能直流稳压电源
4．检测集成直流稳压电源电路元器件
在集成直流稳压电源电路中，主要的元器件有变压器、整流桥、三端稳压器、电解电容、电
位器和电阻器，在安装之前必须对它们进行检测，以确保元器件是好的。本制作需要区分的元器
件极性及引脚见表。
2．了解可调式三端集成稳压器 可调式三端集成稳压器不仅输出电压可调节，而且稳压性能要优于固定式，被称为第二代三 端集成稳压器。 （1）可调式三端集成稳压器外形和电路符号
三端集成稳压器的工作原理
三端集成稳压器的工作原理————————————————————————————————作者：————————————————————————————————日期：三端集成稳压器的工作原理现以具有正电压输出的78L××系列为例介绍它的工作原理。
电路如图1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。
下面对各部分电路作简单介绍。
（1）启动电路在集成稳压器中，常常采用许多恒流源，当输入电压VI接通后，这些恒流源难以自行导通，以致输出电压较难建立。
因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。
启动电路由T1、T2、DZ1组成。
当输入电压VI高于稳压管DZ1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。
T4的集电极电流通过DZ2以建立起正常工作电压，当DZ2达到和DZ1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。
与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，从而保证T2左边出现的纹波与噪声不致影响基准电压源。
（2）基准电压电路基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成，电路中的基准电压为式中VZ2为DZ2的稳定电压，VBE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。
在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压VREF基本上不随温度变化。
同时，对稳压管DZ2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。
（3）取样比较放大电路和调整电路这部分电路由T4～T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。
T9、R9的作用说明如下：如果没有T9、R9，恒流源管T5的电流IC5=IC8+IB10，当调整管满载时IB10最大，而IC8最小；而当负载开路时IO=0，IB10也趋于零，这时IC5几乎全部流入T8，使得IC8的变化范围大，这对比较放大电路来说是不允许的，为此接入由T9、R9级成的缓冲电路。
三端可调集成稳压电路(中级电工技能考核)
5.故障分析:
（1）电路不能调压: Uo =1.25V左右不可调，考虑可变电阻R2 上下两端 是否接在一起(中心端判断错误所致)。 （2） 电路无输出电压： 检查基准电压UREF 及输入电压是否正常，是否有 虚焊故障。
（4）利用三端集成稳压器组成恒流源
三端集成稳压器可 做恒流源使用,电路见 图16.11和16.12。
（6）电路中，通常可不外接电容，当稳压器离 波电容较远时，需外接旁路电容Ci ，一般取 0.1µ F。 Ci作用：抵消输入端接线较长时的电感效 应,防止自激振荡,抵制高频干扰。 Co =1µ F，减小低频干扰，改善瞬态响应。
4.安装注意事项：
（1）电阻应紧靠近稳压器附近安装。 （2）稳压块离滤波电容较远时，应接电容Ci （3）稳压器是靠外接电阻来调节输出电压的， 为保证输出电压的精度和稳定性，应选择 高精度的电阻。
VREF RP VO = VREF + RP I a RP 1.25 (1 ) R1 R1
（4）保证 Ui - Uo>(2.5~3)V
即有一定压差，有压差就会产生功耗，而 这些功耗一般都转换为热量，因此，在使 用中应加足够尺寸的散热器。 （5）取值：R1 ：120~240 KΩ R2 ：2~5 KΩ （即可变电阻 RP ） 该电路可调范围（理论上）： R2=0， Uo=1.25V； R2=3.6 KΩ ， Uo=16.25V 因实际输入电压 Ui =10V， 则带负载后，实际输出电压Uo =1.25~7V ， Io =1.2A
焊接与安装：
• 1．根据自己画出的电路安装图，照图焊接安 装。 • 2．焊接前，先要对电路板进行清整，不允许 在电路板上用铅笔、圆珠笔画线条及符号、保 证电路板整洁。 • 3．焊接元件前，先要对元器件进行检查测试， 对二、三极管进行正常与否的判别，对电位器 进行阻值变化平滑性的检查。
三端集成稳压器内部结构
三端集成稳压器内部结构
【一、三端集成稳压器简介】
三端集成稳压器是一种常见的电源管理器件，广泛应用于各种电子设备中。
它具有体积小、性能稳定、效率高等特点，能够为电子设备提供稳定、可靠的电源。
【二、三端集成稳压器内部结构解析】
三端集成稳压器的内部结构主要包括输入端、输出端和中间控制端三个部分。
【1.输入端】
输入端主要负责接收外部电源输入，并进行电压调整。
一般情况下，输入端包括一个或多个电容，用于滤波和降低电压波动。
【2.输出端】
输出端主要负责将调整后的电压输出给外部电路。
输出端通常包括一个或多个输出电容，用于进一步滤波和平滑电压波形。
【3.中间控制端
中间控制端主要负责电压调整和稳压。
这部分通常采用开关控制器、误差放大器等元器件，以实现对输出电压的精确控制。
【三、各端功能与应用】
三端集成稳压器各端在不同的应用场景中发挥着重要作用。
输入端和输出端电容有助于提高电源系统的稳定性和可靠性，满足各种负载需求。
中间控制端则通过精确控制输出电压，确保电子设备正常运行。
【四、三端集成稳压器的优势与局限】
三端集成稳压器具有体积小、性能稳定、效率高等优点，广泛应用于各类电子设备。
然而，它也存在一定的局限性，如输出电压范围有限、输出电流能力较低等。
【五、总结】
总之，三端集成稳压器作为一种高效的电源管理器件，在电子设备中发挥着重要作用。
常用三端稳压器原理及应用资料
三端集成稳压器原理与应用三端集成稳压器的分类秦炎做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路目前常见的三端集成稳压器按性能和用途可分为以下4类1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响78 系列稳压器按输出电压分共有9种分别为7805 78067808 78097810 78127815 78187824按其最大输出电流又可分为78L78M和78三个分系列其中78L系列最大输出电流为100mA 78M 系列最大输出电流为500mA 78系列最大输出电流为1.5A78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安装固定容易价廉等优点在无线电爱好者中使用居多2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同外其命名方法外型等均与78系列相同3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活4..三端可调输出负稳压器其输出为负电压LM123系列LM140系列LM138系列LM150系列等与之对应的负输出也各有一个系列这类稳压器的命名方法无明显规律封装也各异本文拟以最常见最廉价的LM317T 正输出可调和LM337T负输出可调为例予以介绍LM317T的输出电压可在1.2V 37V之间可调输出电压由两只外接电阻确定输出电流可达1.5A其各项指标均优于固定输出稳压器使用极为方便LM317T采用标准的TO 220塑料封装不加散热片时最大功耗为2W加200 200 4mm3散热片时最大功耗可达15WLM337T除输出为负电压外其它均与LM317T相同三端集成稳压器原理与应用集成稳压器的工作原理与主要参数秦炎本章介绍集成稳压器的工作原理和几个主要参数掌握了这些知识对自制稳压电源将会有帮助工作原理图1是78 系列稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点R sc 是过流保护取样电阻R A R B组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将R A画成可变电阻形式79 系列稳压器也是一种串联调整式稳压电源但它的调整管处于共射工作状态属集电极输出型稳压电路其工作原理与78系列类似图2是LM317系列可调稳压器的电原理框图基准电压 1.25V接在误差放大器A的同相输入端和芯片的电压调整端Adj之间并由一个超级恒流源50A供电显然如果将调整端直接接地则输出Uo固定为1.25V实际使用时LM317采用悬浮式工作即由外接电阻R1R2来设定输出电压根据LM317内部电路详图经推导计算可得出Uo 1.25 1R2/R1过程从略主要参数1.最大输入电压U imax它是指稳压器输入端允许加的最大电压它与集成稳压器的击穿电压有关应注意整流后的最大直流电压不能超过此值2. 最小输入输出压差U i-U o min其中U i表示输入电压U o表示输出电压此参数表示能保证稳压器正常工作所要求的输入电压与输出电压的最小差值由此参数与输出电压之和决定稳压器所需的最低输入电压值如果输入电压过低使输入输出压差小于U i-U o min则稳压器输出纹波变大稳压性能变差3. 输出电压范围是指稳压器参数符合指标要求时的输出电压范围对于三端固定输出稳压器其电压偏差范围一般为5%对于三端可调输出稳压器应适当地选择外接取样电阻分压网络以建立所需的输出电压4.最大输出电流I omax是指稳压器能够输出的最大电流值使用中不允许超出此值5.电压调整率S v反映稳压器输入电压的变化所引起输出电压的变化情况第一种定义S v=U o / U i ·U o100 | I o=0 其意义是单位输出电压的输入和输出电压相对变化的百分比第二种定义是限定输入电压U i一个变化范围直接将U0的数值做为S v两种定义方法所得出的S v的量纲不同第一种定义的单位为百分数/V第二种定义的单位为“mV” 一般对于可调输出稳压器使用第一种定义方法对于固定稳压器常使用第二种定义方法显然不管是那种定义的S v其值越小说明稳压器性能越好6.电流调整率S I反映稳压器负载电流的变化所引起输出电压的变化第一种定义S I =U o / U o·100 | U i =0I o=常数第二种定义S I= U o| U1 =0 Io=常数有时为了更直观地表达稳压器的负载能力采用了输出电阻R o这个指标其定义如下R o= U o / I o| Ui =0有时也称为稳压器的内阻自然R o越小稳压器负载能力越强三端集成稳压器原理与应用稳压电源的制作秦炎利用78×× 79××系列三端集成稳压器可做成系列稳压电源电路如图1所示其中图1 a是采用78L×× 或78M×× 组成的正电压输出稳压电源输出电压和最大输出电流由稳压器型号决定如78L09即可输出+9V直流电压100mA电流78M12即可输出+12V电压500mA电流等可按需要适当选择图1 b是采用79L×× 或79M×× 组成的负电压输出稳压电源注意到其中4个整流二极管与图1 a的接法不同除了输出为负电压外其它选择要求与图1 a相同图1 c是采用78×× 稳压器组成的最大输出电流为1.5A的正电输出稳压电源因1N4000系列二极管最大整流电流为1A 无法满足输出1.5A电流的要求故整流部分采用了3A 50V的全桥一般以QL表示它有四个端子其中两个端子是交流输入标记接电源变压器次级交流电压输出不分正负端子相当于图1 a的“A” 点端子“” 相当于图1 a的 “A”点图1中电源变压器的选择注意两点第一是选择功率根据稳电路的输出Uo和最大输出电流Io来确定变压器的功率P 一般选P 1.4 Uo Io例如用7809组成输出电压为9V最大输出电流为1.5A的稳压电源电源变压器的功率应选择P 1.4 9 1.5=18.9W则变压器功率可选19W以上的第二是选择电源变压器次级交流电压U2要根据稳压器输出电压来确定一般要求集成器的输入输出直流压差即|UoUi|不小于2V压差过小稳压器起不到稳压作用压差过大稳压器本身消耗功率随之增大对输出最大电流有影响实际应用中一般选择| Uo Ui|=2.5 3V为宜由此反映到对U2 的要求可按下述方法估算输出电压Uo12V的选择U 2数值比Uo大2V以上输出电压12V的选择U2数值与Uo数值相同即可例如使用7806 则U2取8V使用7818 则U2取18V以上电源变器的选择标准只是一个参考实际应用当中视电源变压器状况可做适当调整如变压器空载电流较小则其功率可适当降低一些U2选择也可低一些反之则应提高如果所用元器件完好接线无误无须任何调试电路便能正常工作发现电路有故障时应首先切断电源仔细检查接线是否有误然后再考虑更换稳压块千万不要一发现故障便换新稳压块这样往往会连续烧坏家用收音机和随身听收录机的工作电压一般以4.5V 6V居多工作电流一般为200多毫安给这些装置加装一个稳压电源该如何选择电路元器件呢对于工作电压为6V的可直接选用7806因工作电流为200多毫安故亦可以选78M06 电路形式可直接采用图1“a” 电源变压器功率选2 3W 因为P 1.4· 6· 0.2=1.68W次级交流电压U2选8V对于工作电压为4.5V的收音机或收录机因在固定系列中无此系列值故只有用三端可调稳压器LM317T组成电路如图2其中输出电压Uo 1.25 1R 2 / R1 4.5V 显然改变R2数值利LM317T同样可得到输出为4.5V的稳压电源图3是用LM317T组成的正可调直流稳压电源非常适于小型实验室使用其主要参数为输出电压1.25 20V连续可调输出电流最大可达到1.5A内阻小于0.05 纹波电压小于1mV实际安装时要注意稳压器要尽可能的靠近滤波电容C1以免引起输入端自激电阻R1两端分别尽量靠近稳压器的输出端和调整端否则输出端流过大电流时产生的附加压降会造成基准电压的变化三端集成稳压器原理与应用三端稳压器的扩展使用秦炎本篇主要介绍常用三端集成稳压器的一些使用知识扩展功能的方法以使广大电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路一扩流电路78 79系列和LM317系列最大输出电流为1.5A如果所用电子装置需要稳压电源提供更大的电流就需要采用扩流措施了1.外加功率管扩流电路如图1所示在下面介绍的电路中为简单起见均将电源变压器整流二极管和输入滤波电容省略不画R1是过流保护取样电阻当输出电流增大超过一定值时R1上压降增大使BG1的U bc值减小促使BG1向截止方向转化因为集成稳压器本身有过热保护电路如果我们将BG1和集成稳压器安装在同一个散热器板上则BG 1也同样受到过热保护图1电路可输出7A的电流2. 多块稳压器并联扩流电路如图2所示这是一种线路简单无需调整有较高实用性的电路其最大输出电流为N ·1.5A N为并联的稳压器的块数实际应用中稳压器最好使用同一厂家同一型号产品以保证其参数一致性另外最好在输出电流上留有10% 20% 的余量以避免个别稳压器失效造成稳压器连锁烧毁二扩压电路固定抬高输出电压电路如图3所示如果需要输出电压Uo高于手头现有的稳压块的输出电压时可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压V z此时实际输出电压U o 等于稳压块原输出电压与V z之和将普通二极管正向运用来代替DW同样可起到抬高输出电压的作用例如想为自己的随身听录音机装一个6V 500mA稳压电源而手头只有一只7805稳压器则可按图4所示安装D1 选用2CP类硅二极管其上压降约为0.8V这样整个输出就约为5.8V足以满足随身听的需要了若将D1换成发光二极管LED不但能提高输出电压而且LED发光还起到电源指示作用输出电压可调电路利用78系列固定输出稳压电路也可以组成电压可调电路如图5输出电压Uo U××1 R2/ R1其中U××为稳压块标称输出电压显然若将R1 R2数值固定该电路就可以用于固定抬高输出电压如将R1或R2换成光敏电阻便可构成光控输出电压关断电路图6中用运放作为电压跟随器克服了稳压块静态电流IQ的影响输出电压U o= U××1 R2/ R1其中R1为电位器中心抽头与A点之间的电阻值R2为电位器中心轴头与B点之间的电阻值电路中运放亦可用741运放输出电压从7 30V连续可调电压极性变换电路如果需要正电压输出而手头只有79系列稳压块或需要负电压输出而手头只有78系列稳压块这种情况下可以采用图7电路进行极性转换注意输入电压不是对地而是悬空输入的三慢启动稳压电源慢启动稳压电源在一些灯丝供电电路电子琴电源中得到广泛应用此种电路的功能是减小冲击电流以延长灯丝寿命或消除喇叭开机时的噗声图8是用LM317T组成的慢启动正12V电路电路加电时由于C2上电压不能突变故BG1导通将R2短路输出电压U o约为1.5V随着C2的充电BG1逐渐退出饱和区R2上的电压逐渐增大输出压U0亦慢慢升高一直到C2充电完毕BG1截止输出电压U0才达到额定值12V稳压电源的启动速度由时间常数R3· C2决定其中二极管2AP 是为了帮助稳压器正常启动而设置的四恒流源电路如图9所示输出电流I0 = U×× / R I Q一般在选择R时应使I0 I Q以避免或减小I Q变化时影响恒流特性此电路可给各种可充电电池充电实际使用时可以将不同的R分档接入并用开关进行转换以调整不同的充电电流对于三端集成稳压器来说其具体应用电路可以说是不胜枚举只要掌握了其基本工作原理就可以演变出各种实用的电路2002-12-02。
三端集成稳压器内部结构
三端集成稳压器内部结构三端集成稳压器（Three-Terminal Integrated Voltage Regulator）是一种常见的电子元件，用于稳定电压输出。
它通常由内部结构、功率晶体管和反馈电路组成。
以下是三端集成稳压器的基本内部结构：1.参考电压源（Reference Voltage Source）：稳压器内部有一个稳定的参考电压源，通常采用基准电压源或者电压参考芯片。
这个参考电压源提供了一个稳定的参考电压，通常是几个固定的电压值，例如5V或3.3V。
2.误差放大器（Error Amplifier）：误差放大器是稳压器内部的一个关键模块，它用于比较实际输出电压与参考电压之间的差异，并产生一个误差信号。
误差放大器通常由一个比较器和一个放大器组成。
3.可调元件（Adjustment Element）：可调元件用于调整输出电压的大小，以使误差信号最小化。
常用的可调元件包括调节电阻、可变电容器或可调电阻。
4.输出放大器（Output Amplifier）：输出放大器将误差放大器的输出信号放大，并通过功率晶体管将稳定的电压提供给负载。
5.电流限制器（Current Limiter）：电流限制器用于保护稳压器免受过大的负载电流。
它监测输出电流，并在超过设定的电流限制阈值时进行限制。
6.热保护（Thermal Protection）：稳压器通常还包括一个热保护机制，用于检测芯片温度并在超过安全温度范围时采取保护措施，例如降低输出电压或关断输出。
这些组件相互协作，使得稳压器能够维持稳定的输出电压，无论输入电压变化或负载变化。
不同型号和厂家的三端集成稳压器可能会稍有差异，但基本原理和核心元件是相似的。
LM317三端集成稳压器
LM317三端集成稳压器
文章出处： 发布时间：2011-9-3 12:15:04 | 117 次阅读| 0次推荐| 0条留言
用LM317或国产SW317三端集成稳压器等元件组成的可调稳压电源，性能稳定，可靠，并可根据需要扩大使用范围，是一种优良的可调稳压电源。
安装调整十分容易，适合广大青少年制作。
LM317三端集成稳压器的外形及管脚排列如图2-26所示，其最大输入电压为40V,输出电压1.25~37V 连续可调，最大输出电流为1.5A,最大功耗为15W.
图2-27为可调稳压电源的电路图，输出电流为0.3~0.5A,输出电压为1.25~15V连续可调。
电路由整流、滤波和稳压器等部分组成。
由电源变压器T次级输出的17V交流电压，经VD1,VD2整流，C1滤波得到近24V直流电压送到LM317的2脚，C2电容是防止LM317管脚引线过长而引起振荡的消振电容器。
三端稳压集成电路7812引脚图及参数
7812压电路图三端稳压集成电路使用时要
请问7812的输入输出端连接电容的目的是什么？
1.滤波，虑除交流噪声是输出电流更平稳；
2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
不连有什么坏处？
与前面说的情况正相反。
还有就是我用220V-12V的变压器输出端连上7812想得到直流12V电源，为什么7812会热得发烫啊？
7812只是稳压电路，前面的整流元件必不可少，7812最大可以提供1.5A电流，而且必须加散热片。
问题补充：像我这样的输入输出需要并多大的电容啊？
这要根据所需电流来选取，一般有2200u足够了，再大浪费，最好在输出端在并连一只220u 电解和一只0.1u电容，这只0.1u小电容对减小电源高频内阻非常有效！。
电工电子技术-三端集成稳压器
1．W7800、W7900系列——三端固定式集成稳压器
（1）三端固定式集成稳压器的外形、管脚意义和图形符号 W7800和W7900系列三端固定式集成稳压器有输入、输出和 公共地端三个引出端子，其外形、管脚意义和图形符号如下图所 示。
（2）W7800和W7900系列三端固定式集成稳压器的型号 组成及其意义 。
②具有正、负电压输出的稳压电源 此种电路组成如下图所示，电源变压器带有中心抽头并接 地，输出端得到大小相等、极性相反的电压。
2．三端可调式集成稳压器
（1）三端可调式集成稳压器的外形、管脚意义和图形符号 三端可调式集成稳压器W317（正电压输出）和W337（负电压
输出）系列有输入、输出和电压调整端三个引出端子，其外形、 管可调式集成稳压器的型号组成及意义 W317和W337系列三端可调式集成稳压器的型号组成及其意
义如下图所示 。
（3）三端可调式集成稳压器的应用 三端可调式集成稳压器的典型应用电路如下图所示。
在上述电路中，为了使电路正常工作，一般输入电流不 小于5mA，输入电压范围在2～40V之间，输出电压在1.25～ 37V范围内可调，负载电流最大值为1.5A，由于调整端的输 出电流非常小（50μA）且恒定，故可将其忽略，得输出电压 表达式为：
12.3.3 三端集成稳压器
三端集成稳压器有三个引出端子，故称为三端集成稳压 器。按其性能可分为三端固定式集成稳压器和三端可调式集 成稳压器。前者的输出电压为固定值，不能调节；后者可通 过外接电路对输出电压进行连续调整。
本节将介绍W7800（固定输出正压）、W7900（固定输 出负压）、W317（可调输出正压）和W337（可调输出负压） 系列的三端集成稳压器。
Uo
1
RRP R1
三端集成稳压器
CW317系列集成稳压器的组成框图
11
三、三端集成稳压器的应用
1.三端固定式集成稳压器的应用 如下图所示： 该图为三端稳压器的基本应用，C1、C2作为高频旁 路电容，抑制电路引入的高频干扰，实现频率补偿以防 止高频自激振荡。
12
固定式集成稳压器
观察负载对输出电压影响
13
2.三端可调式集成稳压器的应用 如下图所示： 图为基本应用，输出电压UO=1.2(1+R2/R1)，其中 R1不高于240欧姆。
1.2表示CW317 内部的基准电 压为1.2V
UREF=1.2V
14
3.三端集成稳压器在计算机主板中的应用
高精度基 准电源
3 调整端 2 1 3 1
10
1
2
3
2 3
CW317的符号和引线位置
下图为CW317三端可调式集成稳压器组成框图。主要 由调整管V、比较放大器A、电流源电路、带隙基准电压 源电路和偏置电路组成。其中公共端改接到输出端，无 接地端，基准电压接至比较放大器的同相端和调整端间。 当外电路接上R1、R2时， 由于IADJ(≈50uA)<<I1， I1=UREF/R1，因此输出电压：
7
MC79XX
8
功能?
二极管 作用?
9
二、三端可调式集成稳压器
三端可调式稳压器用在需要扩大输出电压调节范围 的场合，三个接线端分别为输入端、输出端、调整端。 三端可调式稳压器主要有正电压输出的CW317、 CW117、CW217系列和负电压输出的CW337、CW137、 CW237系列。
ET 78L05 三端稳压器
ET 78L05 三端稳压器
一、概述
78L05是78Lxx系列单片集成电路稳压器的一种型号。
此类元件应用十分广泛，全系列的稳压器中都有滤波电
路，从而有效地降低了噪声和外界的干扰，每种稳压器均能
达到100mA的电流输出，内部设有过流、过热自动保护功
能。
二、特点
1. 三端稳压器
2. 最大输出电流100mA
3. 独立工作无须外加部件
4. 内部有热过载保护装置
5. 内部有电流短路保护功能
6. 可以取代仙童μA78L00系列产品
三、应用
1. 直流电源
2. 充电器
3. 适配器
4. DVD
5. 电视机
6. 录音机
4
m
A
三端稳压集成的检测参考附图：。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。
三端可调节输出正电压稳压器LM317T
三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
三端稳压7805的参数
对于三端稳压器，最常用的有78X 系列与79X 系列。
比如应用范围广，7805顾名思义 05就就是输出电压为 5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散 热片时能持续提供1A 的电流，如果使用外围器件，它还能提供不通的电压与电流。
北京南电科技代理 KEC 产品线主推三端稳压、 四端稳压系列产品，对应ST 、ON 的78、 79系列TO-220AB 产品，后厚散热片与纯铜引脚，散热效果更好。
性能完全不逊色 st 与ON ， 价格又更有优势。
7805引脚图(管脚图)(1)集成三端稳压器根据稳定电压的正、负极性分为 78XXX 79 xxx 系列。
附图给出了正、负稳压的典型电路。
/I H二kJ\__ 1 -----------------------------OUTPUTS 2PAK (Any Typa)阳00系列管加定义TO-22-0 (Any Type) TO^20FFTO-220FM2? OUTPUT二&R0UMC 3 pipurTO -3例如:78M05三端稳压器可输出+5 V 、0、5 A 的稳定电压;7912三端稳压器可输出 12V 、 1A的稳定电压。
(3)外形及管脚分布,如附图1-25所示。
〈正、负稳压7805电路〉(2)三端稳压器的型号规格与管脚分布。
TO-220裁爭：丧示输岀电圧和亨母：W 水输出載扎电訛的Cffl 曲表1-L7J附表1 -17三端稳压器输出电流字母養示法LM氐宇)SH F0.1 A 0 .5 Ai A2A1UA*_■入# INPUT 2 血 GXD? 間|lh OL7TPLTVT>◎正稳圧VD(b)负梯压由7805,7905,7812 组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。
该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V与+12V。
其特点就是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集成三端稳压器
集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。
它只有三个外引出端(输入端、输出端和公共地端),将整流滤波后的不稳定的直流电压接到集成三端稳压器输入端,经三端稳压器后在输出端得到某一值的稳定的直流电压。
一、集成三端稳压器的分类
集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。
1. 根据输出电压能否调整分类
集成三端稳压器的输出电压有固定和可调输出之分。
固定输出电压是由制造厂预先调整好的,输出为固定值。
例如,7805型集成三端稳压器,输出为固定+5V 。
可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。
例如:CW317型集成三端稳压器, 输出电压可以在12～37V 范围内连续可调。
2. 固定输出电压式根据输出电压的正、负分系列
输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。
例:7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。
输出电流为15A(带散热器)。
输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。
例:7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。
输出电流为15A(带散热器)。
3. 根据输出电流分挡
三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。
输出为小电流,代号"L" 。
例如,78L××,最大输出电流为0.1A 。
输出为中电流,代号"M" 。
例如,78M××,最大输出电流为05A 。
输出为大电流,代号"S" 。
例如,78S××,最大输出电流为2A 。
注意：
各厂家分挡符号不一, 选购时要注意产品说明书。
二、固定三端稳压器的外形图及主要参数
固定三端稳压器的封装形式:有金属外壳封装F-2)和塑料封装(S-7),常见的塑料封装(S-7)外形图参见图5-38所示。
图5-38固定三端稳压器的外形图
表5-11中列出几种固定三端稳压器的参数。
表5-11几种固定三端稳压器的参数(Ci=0.33μF,C。
=0.1μF, Ta=25℃)
三、固定三端稳压器应用电路
固定三端稳压器常见应用电路如图5-39所示。
图5-39固定三端稳压器应用电路
为了保证稳压性能,使用三端稳压器时,输入电压与输出电压相差至少2V以上,但也不能太大,太大则会增大器件本身的功耗以至于损坏器件。
在输入与公共端之间、输出端与公共端之间分别接了0.1μF左右的电容,可以防止自激振荡。
