GIS母线安装说明书
组合电器(GIS)现场安装作业指导书.docx
囹
2、220kV典型间隔单元描述:
出线间隔
编山1、轴II、备用体期上设
备）、孝义西I、孝义回I、
备用璀娜上设备）
2ZUU ：
l53toH
母联间隔
UAA1W01?00
I、II母PT间隔
六、设备安装过程
1、一次设备的清点和地基的测量
1.1对一次设备的包装箱进行清点。
1.2对附件包装箱进行清点并妥善保管。
1.3根据地基图纸进行现场地基的测量。
1.4根据安装顺序一次设备间隔进入作业场地。
2、一次设备的安装
2.1 一次设备安装前应进行安装人员的技术培训和必要的安全培训。
2.2 一次设备安装前应对安装现场进行清洁处理。
2.3一次设备组装前应对CT、各包装单元内间隔进行必要的试验。
2.4一次设备的安装应从中间往两边组装，并对各装配单元内部零部件进行仔细检查、清理，并进行记录。
措施：专业吊装工进行吊装和操作，装配吊装指挥设一人专职指挥。
危险点5:临时电源的使用。
措施：每次使用前、后要进行检查并记录。
使用过程中，要清楚使用状态，避免影响其它设备使用。
八、消辅材料的准备
工作开始前，除生产厂家自带的工具材料外，应准备以下耗材:
九、现场安装工序流程表:
注：每天安装工作开始前，必须保证环境湿度不大于70%
十、现场作业流程及责任分工。
GIS安装流程与工艺
一 现场安装基本要求
• 2、工具箱的准备
– 准备带锁的工具箱，用于摆放工具，并将各种 工具分门别类的摆放，做好标签，便于使用及 清点。同时按厂家提供的安装工具清单准备好 工具。
• 3、货架的准备
– 要求零部件不能放置地面上，必须放置在货架 上，同时准备专用的房间，存放暂时不用的零 部件，同时避免丢失。
垫片 垫块
所有间隔
起顶
安装完成 ③当所有的单元都
螺杆
后,点焊。 安装完成，并且尺
寸等都能够满足要
求条件时，将垫块
与GCB单元的工字
钢支架点焊起来。
满焊处理
预埋件
假设A是地基上最高预埋 件加上垫块距离标准水平 面的高度
二 总体安装流程
• （4）检测安装水平度和相互尺寸 • ①GCB安装完成后, 分别测量筒体左右两边中心水平线上
一 现场安装基本要求
• 4、对接物品的存放
– 将用于对接的物品（例，螺栓，螺母，O型圈 等等）存放在干净的专用盒子里。
– 同样将用于对接的消耗品（例，尼龙罩，白色 真丝布等等）存放在箱子里。
– 将箱子放在对接区域附近，方便工作时用并防 止弄脏。
• 5、现场5S管理、四无管理
– 5S:整理、整顿、清洁、清扫、修养。 – 四无：无异物产生、无异物混入、无异物残留
• 二 总体安装流程
4、DS/ES单元的安装
以长DS/ES单元(总长8320mm, 总重13373Kg)的安装来说明安装过 程， 短DS/ES的安装要注意对接面的清洁和方向。 首先, 测量A和B的尺寸, 假如有偏差的话, 调整DS/ES中间的波纹管， 来消除这种偏差，然后再将DS/ES吊起, 与下面的单元对接安装, 对接 完成后要检查波纹管的尺寸, 要保证满足图纸的要求。

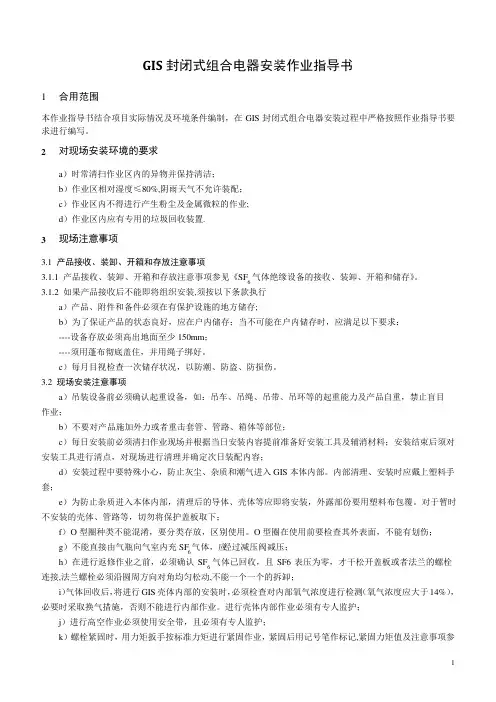

GIS设备现场安装作业指导书.
GIS封闭式组合电器安装作业指导书1合用范围本作业指导书结合项目实际情况及环境条件编制，在GIS封闭式组合电器安装过程中严格按照作业指导书要求进行编写。
2对现场安装环境的要求a）时常清扫作业区内的异物并保持清洁；b）作业区相对湿度≤80%,阴雨天气不允许装配；c）作业区内不得进行产生粉尘及金属微粒的作业;d）作业区内应有专用的垃圾回收装置.3现场注意事项3.1 产品接收、装卸、开箱和存放注意事项气体绝缘设备的接收、装卸、开箱和储存》。
3.1.1 产品接收、装卸、开箱和存放注意事项参见《SF63.1.2 如果产品接收后不能即将组织安装,须按以下条款执行a）产品、附件和备件必须在有保护设施的地方储存;b）为了保证产品的状态良好，应在户内储存；当不可能在户内储存时，应满足以下要求：----设备存放必须高出地面至少150mm；----须用蓬布彻底盖住，并用绳子绑好。
c）每月目视检查一次储存状况，以防潮、防盗、防损伤。
3.2 现场安装注意事项a）吊装设备前必须确认起重设备，如：吊车、吊绳、吊带、吊环等的起重能力及产品自重，禁止盲目作业；b）不要对产品施加外力或者重击套管、管路、箱体等部位；c）每日安装前必须清扫作业现场并根据当日安装内容提前准备好安装工具及辅消材料；安装结束后须对安装工具进行清点，对现场进行清理并确定次日装配内容；d）安装过程中要特殊小心，防止灰尘、杂质和潮气进入GIS本体内部。
内部清理、安装时应戴上塑料手套；e）为防止杂质进入本体内部，清理后的导体、壳体等应即将安装，外露部份要用塑料布包覆。
对于暂时不安装的壳体、管路等，切勿将保护盖板取下；f）O型圈种类不能混淆，要分类存放，区别使用。
O型圈在使用前要检查其外表面，不能有划伤；气体，应经过减压阀减压；g）不能直接由气瓶向气室内充SF6气体已回收，且SF6表压为零，才干松开盖板或者法兰的螺栓h）在进行返修作业之前，必须确认SF6连接,法兰螺栓必须沿圆周方向对角均匀松动,不能一个一个的拆卸；i）气体回收后，将进行GIS壳体内部的安装时，必须检查对内部氧气浓度进行检测（氧气浓度应大于14%），必要时采取换气措施，否则不能进行内部作业。
HGIS、GIS和封闭母线安装作业指导书
110kV XX变电所电气安装工程HGIS、GIS和封闭母线安装作业指导书年-月-日发布年-月-日实施发布前言为了优质、安全、高效地完成110kV XX 变电所HGIS、GIS和封闭母线安装，特编制本作业指导书。
本作业指导书只适用于110kV XX 变电所HGIS、GIS和封闭母线安装。
本作业指导书由提出本作业指导书由总工办归口批准：审核：编制：本作业指导书由总工办负责解释目录一、适用范围 (1)二、主要引用标准 (1)三、工艺流程 (1)四、主要工艺流程质量控制要点 (2)1、施工准备 (2)3、主体设备就位 (2)4、母线、分支、套管组装 (3)5、其他附件安装及管道连接 (4)6、抽真空、充气 (4)7、设备调整及支架固定 (5)8、设备接地 (5)9、电缆桥架等安装 (5)10、电缆敷设及接线 (5)11、质量检验 (6)一、适用范围本作业指导书适用于变电工程110～500kV的HGIS、G1S和封闭母线安装。
二、主要引用标准GB 50150 电气装置安装工程电气设备交接试验标准GBJ 147 电气装置安装工程高压电气施工及验收规范GBJ 169 电气装置安装工程接地装置施工及验收规范三、工艺流程HGIS、GIS和封闭母线安装工艺流程见图1—1。
图1-1 HGIS、GIS和封闭母线安装工艺流程四、主要工艺流程质量控制要点1、施工准备1.1技术准备：施工图纸、厂家资料、施工措施、技术交底等齐全。
1.2人员组织：安装、调试、技术、安全、质量及厂家现场指导人员到位。
1.3机具及材料准备：吊车、汽车、吊具、高空作业车、千斤顶、链条葫芦、吸尘器、真空机、SF6充气设备、SF6回收装置、SF6气体微水测量仪、检漏仪、试验设备、防尘帐篷、撬棍及其他用工具和专用材料等准备齐全。
1.4土建工作检查：场地平整；基础及预埋件中心线误差及水平误差符合规程和设计要求；室内的起吊设备应通过专项验收合格。
1.5基础划线：按设计图纸在基础平面上划好主母线、分支母线、断路器等置于地面上的元件和控制柜的中心线。
330kVGIS安装施工方案
目录目录 (1)1.概述 (3)2.工作范围 (3)3.施工人员组织及职责 (3)3.1施工组织 (3)3.2职责分工及权限 (4)3.2.1职责 (4)3.2.2分工 (4)3.2.3权限 (4)4施工进度计划时间 (5)5. 施工流程及施工方法 (5)5.1施工流程图 (5)5.2 主要施工方法 (6)5.2.1 施工准备工作 (6)5.2.2 GIS设备的基本就位 (8)5.3 控制点及停工待检控制 (17)5.3.1 控制点 (17)5.3.2 停工待检 (18)6. 质量管理 (18)6.1 质量管理及检验的标准 (18)6.2 质量保证措施 (18)6.3施工注意事项 (19)7. 安全管理 (19)7.1 安全管理措施 (19)7.2 现场施工主要危险点及其防范措施 (21)7.3安全注意事项 (22)8. 环境保护及文明施工 (22)8.1 环境保护 (22)8.2 文明施工 (23)8.3环境注意事项 (23)9.危险点分析和预防措施 (24)1.概述330kV GIS设备按双母线单分段接线规划,采用户外GIS设备，最终4线3变，本期建设4线2变，双母线单分段接线，线路及主变出口均按三相配置电压互感器及氧化锌避雷器，本期预留1#主变进线间隔母线侧隔离开关。
为安全顺利完成任务，特制定安装施工措施。
编制依据按设计的330kVxxx变电站330kV GIS屋外配电装置图纸及参照厂家的《出厂技术文件》，《电气装置安装工程电气设备交接试验标准》GB50150－2006《电气装置安装工程高压电器施工及验收规范》GB50147－2010《电气装置安装工程接地装置施工及验收规范》GB50169-2006本工程GIS设备由xxx公司提供，该产品由断路器、隔离开关、接地开关、电流互感器、电压互感器、母线、进出线套管高压电器元件组成。
2.工作范围330kV GIS设备就位、安装及调整。
3.施工人员组织及职责3.1施工组织工程现场施工负责人:技术负责人：质安员：施工人员：xxx等7人试验人员：xxx等5人3.2职责分工及权限3.2.1职责1）施工负责人应对施工过程负责，正确指导其他人员工作，负责施工前的安全检查与落实。
GIS安装方案
、工程概述华电西部生态产业园分布式能源项目110kV配电装置为鲁能泰山电力设备有限公司供货的六氟化硫封闭式组合电器（GIS） ZF39-126型产品，本期工程共设计8回间隔，分别为主变进线间隔，高备变进线间隔，110kV 出线间隔，母线设备间隔，母联间隔。
二、编制依据1、中国能源建设集团省电力设计研究院施工图纸2、〈〈主体工程施工A标段专业施工组织设计》3、〈〈电气装置安装工程高压电器施工及验收规》GB50147-20104、〈〈电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-20025、〈〈电力建设安全工作规程》（火力发电厂部分）DL5009.1-20146、GIS厂家出厂技术文件三、施工准备四、主要施工方案1、设备依次就位，注意间隔组装顺序及对设备的保护。
2、固定一组安装及起重人员负责整个配电装置的吊装工作。
3、按照厂家的说明书及规要求对各设备进行安装、调试。
调试后设备的性能及参数应符合国家标准及设备出厂技术文件的要求，对需要厂家现场调试的设备由厂家到现场后一次调试完毕。
4、每日安装前必须清理作业现场并根据当日安装容提前准备好安装工具及辅消材料，安装结束后必须对安装工具进行清点，并对现场进行清理，确定当日装配容。
5、安装过程中要特别小心，防止灰尘、杂质和潮气进入GIS本体部。
6、为防止杂质进入本体部，清理后的导体、壳体等应立即安装，外漏部分要用塑料布包裹。
对于暂时不安装的壳体、管路等，切勿将保护板取下。
密封圈种类不能混淆，要分类存放，区别使用。
密封圈在使用前要检查其外表面，不能有划伤。
不能直接由气瓶向气室充FS6气体，应经过减压阀减压。
7、所有设备均应经手动试验合格后方可进行电动试验。
8、所有安装工作必须在厂家人员指导下进行。
安装现场的相对湿度应v 80% 。
五、施工工艺流程③ GIS 元件的接线端子，插接件及载流部分应光洁 无锈蚀。
④ 各分隔气室的压力值和含水量应符合产品的技 术规定。
母线的安装全过程与方法
母线的安装全过程与方法
母线是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。
母线的安装方法和过程如下：
准备工作：根据母线的尺寸和数量，准备相应的工具和材料，如螺母、螺栓、扳手、绝缘垫等。
固定支架：根据设计要求，在墙壁或天花板上固定支架，用于支撑母线。
安装母线：将母线放在支架上，并用螺母和螺栓固定。
注意保持母线的绝缘层完整，避免损坏。
连接设备：将母线连接到变压器、开关柜等电气设备上，确保连接牢固。
绝缘测试：使用绝缘测试仪对母线进行绝缘测试，确保其绝缘性能符合要求。
清理现场：清理安装现场，确保无杂物和工具遗留。
GIS组合电气简介以及安装规范
GIS组合电器简介一、 GIS简介GIS是将断路器、母线、隔离开关、CT、PT、BL及套管的电器元件组合而成并以SF6气体为绝缘的全封闭组合电器，与常规的电气设备相比，其具有后者很多无法比拟的优势：①、占地面积少，与常规设备比，可减少50％至70％的土地面积。
②、导电部分不受环境影响，避免了有害气体、盐雾及水份等的影响。
②、积木式元件结构，使得现场安装简单。
GIS设备的研制始于60年代，第一台GIS设备出自美国，目前世界各发达国家的电力公司大都规定配电装置必须使用GIS设备；在国内，第一台GIS设备于1971年研制成功，并投入运行，到目前为止，国内开关厂西开、平开、沈开已能生产500KV电压等级GIS设备；随着社会的发展，土地日趋珍惜，城市的人口密集度提高，居民的环境要求日渐提高，城市中的变电站使用GIS设备将是一种趋势。
二、GIS的内部结构GIS的内部结构，不同厂家、不同型号可能有所异样，但基本一致，本文主要是想通过新华变GIS设备的实物内部结构做个说明，以求大家对GIS组合电器内部有一个感性认识。
1、母线：GIS的母线有三相共筒式和分相单筒式，一般220ｋＶ及以下GIS设备皆采用三相共筒式，下面系新华变110ｋＶGIS组合电器内部结构实图：母线绝缘子：环氧树脂浇铸，表面要求洁净和光滑度很高。
母线：铝合金管制成，其表面要求光洁度很高，不能有毛刺和凹凸不平雌触头：梅花触头下面二图系某一开关厂生产的220ｋＶGIS母线室内部图，其母线支持绝缘子形状、三相母线排布(标准1200对称)和新华的有所不同，雄雌触头基本一致(梅花触头)。
2、盆式绝缘子：作用有二，其一支持母线(导电元件)，其二就是把GIS设备内部分隔成几个气室，互不相通，分隔的目的有点像我们电缆沟的防火墙，当设备发生故障时，需开盖检查，此时只需将故障部分的那个气室SF6气体回收——开盖——检查，不影响其它部分的气室。
盆式绝缘子有全密封式和有孔洞式两种，后者只有支持功能。
330KV GIS安装施工方案
2×300兆乏调相机工程GIS安装施工方案电力建设有限责任公司2×300兆乏调相机工程施工项目部二〇一九年三月批准：年月日安全审核：年月日质量审核：年月日编写：年月日目录1 施工内容及工程量 (1)1.1 施工内容 (1)1.2 工程量 (1)2 施工依据 (1)3 施工准备 (2)3.1 施工人员配备 (2)3.2施工准备 (2)3.3 施工工器具配备 (3)4 劳动力组织及计划 (4)5 中间交接要求 (4)6 施工工序流程图 (5)7 施工方法 (6)7.1 设备安装中注意事项 (6)7.2设备安装时对GIS的检查 (8)7.3 GIS设备的安装 (8)7.4分支母线和瓷套安装 (11)7.5电压互感器安装 (12)7.6 抽真空注SF6气体 (13)7.7 二次线连接 (14)7.8 外观检查 (14)8 质量检验 (15)8.1主要设备材料检验要求 (15)8.2 GIS设备质量检验要求 (15)9 技术记录和签证 (18)10 质量保证措施 (18)11 工期保证措施 (19)12 成品保护措施 (19)13 安全、文明施工保证措施 (19)13.1 安全措施 (19)13.2 文明施工措施 (21)13.3防尘措施 (21)14 强制性条文实施 (22)15 环境因素评价 (23)16 危害辨识与风险评价 (24)1 施工内容及工程量1.1 施工内容：柴达木调相机工程 330kV GIS设备安装采用西安西电开关电气有限公司产品。
330kV氧化锌避雷器采用抚顺电瓷制造有限公司产品。
330kV屋外GIS配电装置布置在站区的交流滤波器区域东侧，作为两台主变的进线。
1.2 工程量：1.2.1 330kV GIS进线共两个间隔。
2 施工依据2.1 柴达木换流站施工蓝图2.2 《电气装置安装工程高压电气施工及验收规范》GBJ50147-2010 2.3 《电气装置安装工程互感器施工及验收规范》GB50148-20102.4 《电气装置安装工程母线装置施工及验收规范》GB50149-2010 2.5 《电气装置安装工程质量检验及评定规程》DL/T5161.17-20022.6国家电网公司基建安全管理规定（国网（基建2）173-2015）2.7 《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2010 2.8《国家电网公司输变电优质工程评定管理办法》（国网（基建3）182-2015）2.9《关于强化输变电站工程施工过程质量控制数码采集与管理的工作要求》2010-322号2.10《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量2010-19号2.11《国家电网公司输变电工程标准工艺管理办法》（国网（基建3）186-2015）2.12《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》（国网（基建3）176-2015）2.13设备厂家图纸及产品说明书、技术资料3 施工准备3.1 施工人员配备设备安装施工人员由张建文负责、成员由设备厂家现场指导安装人员、电气施工人员、起重指挥人员、汽车起重机操作工组成。
GIS安装
GIS设备安装1一般规定1.1.安装工作应在无风沙，无风雪，空气相对湿度小于80%的条件下进行。
1.2.安装现场或GIS室可采用地面铺塑料薄膜防尘；户外式的还可以采用悬挂标示牌，禁止周围300m内任何产生灰尘的作业，搭制临时安装用工棚，将正在施工的接口围起来等措施。
1.3.保持施工场地的清洁，施工人员应穿清洁的专用工作服，任何人进入范围内都应换专用鞋。
1.4.所有触及设备的吊套和绑扎绳应全部为尼龙绳，吊具与吊点的选用应符合产品的技术规定。
1.5.GIS元件的所有部件应完整无损，按线端子，插接件及载流部分应光洁，无锈蚀现象。
1.6.瓷件应无裂纹，绝缘件应无受潮，变形，剥落及破损。
1.7.各分隔气室气体的压力值和含水量应符合产品的技术规定。
1.8.各部分连接件、附件及装置性材料的材质，规格及数量应符合产品的技术规定。
2工艺流程施工前准备→GIS本体安装（需试验室配合、确保试验合格后）→抽真空，充SF6气体→设备接地3施工条件3.1.人员配置：各岗位人员到齐，身体检查后符合从事本项施工条件，并经过安全、技术交底。
3.2.工器具配备：工器具齐全，并经过检查确定在有效期内。
3.3.材料配备：槽钢、角钢等材料准备齐全，电焊条、油漆等辅材备齐。
3.4.设备清点：安装所需设备已到货齐全。
3.5.力能配备：安装地点配备的三级电源盘已通电。
3.6.照明配备：现场光线充足，能满足施工。
3.7.现场情况：土建已交安，施工场地清洁，无杂物。
3.8.安全配备：施工现场已具备安全施工的条件，已完成交接。
3.9.消防配备：在施工现场，消防器材配置齐全，并经过检查。
3.10.开工报告：本项目施工前，单位工程开工报告已审批。
3.11.施工协调：施工过程中应及时与该区域施工的其它施工专业人员进行协调。
3.12.安全技术交底：已对所有施工人员进行安全技术交底。
3.13。
室内安装GIS设备时，须提前安装调试好桥式起重机械。
4施工方法4.1.GIS本体安装4.1.1.基础划线(1)在划线前应将地坪或基础清洗干净。
GIS说明书
330KV GIS
1母线设备结构介绍
母线是GIS中汇总和分配电能的重要组成元件，一般按其所处的地位可分为主母线和分支母线。
按其结构形式，还有单相式和三相共箱式之分。
对于252∽363kVGIS而言，一般主母线常采用三相共箱式结构，而分支母线为单相式结构，详见图1和图2。
触头盆式绝缘子吸附剂支持绝缘子外壳外壳过渡触头
导电杆母线接头吸附剂
图1 分支母线结构图图2 三相母线结构图
1.1 单元设计
如图所示，导电回路连接都为插入式。
其过渡触头有梅花触头和表带触头两种。
组装与拆卸都很方便。
外壳连接处是用螺栓、螺母紧固，因此很容易在短时间内更换或加长。
1.2 气室分隔
支持导电杆的盆式绝缘子有两种。
其中心导体被浇注在环氧树脂中。
a）非气隔绝缘子
绝缘子两侧的气体可相互贯通，属于同一气室；
b）气隔绝缘子
绝缘子两侧的气体完全隔开，属于不同的气室。
即使是在极限压力差下，气体也不会泄漏到相邻的气室中。
气隔绝缘子除应有很好气密性以外，还必须具有足够的强度，应能承受母线外壳内部因接地故障电弧所引起的压力升高。
1.3波纹管配置
一般在母线较长时，为了防止由于热胀冷缩和安装误差或基础形变造成设备破坏，常在母线之间配置波纹管。
此外，在GIS与外界振动源直接相连时，为了吸收振动，也常需配置波纹管。
变电站一次设备HGISGIS和封闭母线安装施工工艺要求
变电站一次设备HGISGIS和封闭母线安装施工工艺要求2.1 适用范围变电工程的110kV及以上SF6气体绝缘HGIS、GIS和封闭母线安装，66kV及以上的罐式断路器、PASS等组合电器可参考执行。
2.2 设计要求（1）设备本体安装a) 组合电器设备固定的方式有焊接和预埋地脚螺栓两种方式。
①预埋地脚螺栓安装：预埋螺栓中心线的误差不应大于5mm。
全站同类型设备预埋地脚螺栓露出长度应一致，地脚螺栓上部用采用热镀锌形式。
②焊接安装：设备底座与预埋钢板的焊接要求应满足厂家要求。
b) 组装后的支架应进行校正，垂直误差不大于0.0015H(H为支架总高度)，最大不应大于5mm，同一水平面的支架水平误差不大于5mm。
c) 设备安装用的紧固件，除地脚螺栓外，应采用热镀锌制品。
（2）本体附属设备及电缆的安装a) 组合电器本体上的电缆需排列整齐有序、美观，固定于防护措施可靠，采用封闭铝合金槽盒或不锈钢槽盒形式。
各槽盒连接板的螺栓应紧固，螺母位于桥架的外侧，槽盒接地应可靠。
b) 汇控柜（箱）安装垂直误差应符合厂家的规定，应牢固、完好，无损伤；宜采用螺栓固定，不宜采用点焊。
其底座应与主接地网连接牢靠，可开启门应采用软铜绞线可靠接地。
成列布置的柜（箱）应保证在同一轴线上，最大不应大于5mm。
（3）接地安装a) GIS配电装置宜采用多点接地方式，既可以由土建专业按GIS 设备厂要求的位置预埋接地钢板，将GIS配电装置接地线就近接至接地钢板，再由接地钢板与主地网可靠连接（土建预埋钢板时一并施工），也可以设置一条贯穿所有GIS 间隔的接地母线或环形接地母线，将GIS配电装置接地线引至接地母线，由接地母线再与主地网相连。
当选用分相设备时，应设置外壳三相短接线，并在短接线上引出接地线通过接地母线接地。
当设备为铝外壳时，其短接线宜采用铝排；当设备为钢外壳时，其短接线宜采用铜排。
b) 接地线的连接宜采用铜排或扁钢通过螺栓连接，搭接面紧密。
500kV变电站HGIS(GIS)安装施工方案
附件：500kV变电站HGIS（GIS）安装方案1 总则HGIS（GIS)组合设备由断路器、隔离开关、接地（快速）开关、互感器、避雷器、母线(单相或三相)、连接管或其它过渡元件（电缆接线盒、出线套管、与变压器的连接结构）等多种高压电器组合而成的成套装置，它的基本结构是以金属筒为外壳，将上述高压电器和绝缘件封闭在金属筒内部并充入一定压力的SF6气体作为绝缘和灭弧介质.根据电气主接线的要求，可以选用上述电器通过适当的连接方式以组成所需的HGIS(GIS）。
HGIS（GIS)有单相筒式和三相共筒式两种。
1。
1 编制目的为正确对HGIS(GIS）的现场组装、安装时采用必要的措施及正确的安装方法，特编制本文件。
1。
2 适用范围本文件适用于110-—500kV变电站， HGIS(GIS)的现场组装及安装.1。
3 编制依据1。
3。
1国颁《电气装置安装工程电气设备交接试验标准》（GB50150-91）1.3。
2《电气装置安装工程质量检验及评定规程》(DL/T 5161。
1-5161。
17—2002)1。
3.3制造厂规定的现场安装规定、试验项目和标准。
1.3。
4合同规定的试验项目及标准。
2 进行安装应具备的条件2.1主要设备或相关附件已经开箱检查，应完好无损，到货设备与技术合同要求相符.2。
2除了备齐各种常用的安装工器具之外，还要有制造厂提供专用工具2.3能满足试验的要求。
2。
4现场的环境卫生、安全及消防措施已具备施工作业条件。
3 安装流程HGIS（GIS)安装流程图4安装项目、方法和标准4。
1 安装前的准备4.1。
1技术准备（1）熟悉制造厂提供的技术资料;（2）熟悉施工设计图纸;（3）编制施工作业指导书；（4）组织施工人员学习、掌握各种工艺、材料、专用工具、机具、仪器的使用方法。
（5）邀请厂方HGIS（GIS）指导人员进行开工前的交底、答疑。
4。
1。
2施工机具准备安装HGIS（GIS）前，除了备齐各种常用的安装施工机具之外，还要有制造厂提供专用工具（合同谈判时应向厂家提出).4.1.3 SF6气体和N2的准备和检验●进口的HGIS（GIS）设备一般采用进口的SF6气体，N2气体可使用当地的，但其纯度不应低于99.99％.气体必须在施工前准备好,环境湿度也不宜大于80%。
GIS组合电气简介以及安装规范
GIS组合电器简介一、 GIS简介GIS是将断路器、母线、隔离开关、CT、PT、BL及套管的电器元件组合而成并以SF6气体为绝缘的全封闭组合电器，与常规的电气设备相比，其具有后者很多无法比拟的优势：①、占地面积少，与常规设备比，可减少50％至70％的土地面积。
②、导电部分不受环境影响，避免了有害气体、盐雾及水份等的影响。
②、积木式元件结构，使得现场安装简单。
GIS设备的研制始于60年代，第一台GIS设备出自美国，目前世界各发达国家的电力公司大都规定配电装置必须使用GIS设备；在国内，第一台GIS设备于1971年研制成功，并投入运行，到目前为止，国内开关厂西开、平开、沈开已能生产500KV电压等级GIS设备；随着社会的发展，土地日趋珍惜，城市的人口密集度提高，居民的环境要求日渐提高，城市中的变电站使用GIS设备将是一种趋势。
二、GIS的内部结构GIS的内部结构，不同厂家、不同型号可能有所异样，但基本一致，本文主要是想通过新华变GIS设备的实物内部结构做个说明，以求大家对GIS组合电器内部有一个感性认识。
1、母线：GIS的母线有三相共筒式和分相单筒式，一般220ｋＶ及以下GIS设备皆采用三相共筒式，下面系新华变110ｋＶGIS组合电器内部结构实图：母线绝缘子：环氧树脂浇铸，表面要求洁净和光滑度很高。
母线：铝合金管制成，其表面要求光洁度很高，不能有毛刺和凹凸不平雌触头：梅花触头下面二图系某一开关厂生产的220ｋＶGIS母线室内部图，其母线支持绝缘子形状、三相母线排布(标准1200对称)和新华的有所不同，雄雌触头基本一致(梅花触头)。
2、盆式绝缘子：作用有二，其一支持母线(导电元件)，其二就是把GIS设备内部分隔成几个气室，互不相通，分隔的目的有点像我们电缆沟的防火墙，当设备发生故障时，需开盖检查，此时只需将故障部分的那个气室SF6气体回收——开盖——检查，不影响其它部分的气室。
盆式绝缘子有全密封式和有孔洞式两种，后者只有支持功能。
GIS安装作业指导书
GIS安装作业指导书关键信息项：1、安装准备工作工具与设备清单施工人员资质要求安装环境要求2、 GIS 设备检查外观检查内部零部件检查出厂检验报告核对3、基础与预埋件检查基础平整度预埋件位置与尺寸4、安装步骤母线安装间隔单元安装操作机构安装密封处理5、调试与测试电气性能测试机械性能测试密封性测试6、质量验收标准各项测试指标要求外观质量要求7、安全注意事项施工人员个人防护现场安全标识设置11 安装准备工作111 工具与设备清单施工前应准备齐全的工具和设备，包括但不限于吊车、扳手、螺丝刀、力矩扳手、水平仪、绝缘测试仪、高压试验设备等，并确保其性能完好、精度满足要求。
112 施工人员资质要求参与 GIS 安装的施工人员应具备相应的电气安装资质和经验，熟悉GIS 设备的安装流程和技术要求，经过专业培训并考核合格。
113 安装环境要求安装现场应保持清洁、干燥，无灰尘、杂物等。
温度、湿度应符合GIS 设备的安装要求，一般温度在 5℃至 40℃之间，相对湿度不超过80%。
12 GIS 设备检查121 外观检查在安装前，应对 GIS 设备的外观进行仔细检查，查看外壳是否有变形、划伤、锈蚀等情况，各部件的连接是否牢固，标识是否清晰。
122 内部零部件检查打开设备包装，检查内部零部件是否齐全，有无损伤、受潮等现象。
重点检查导体、绝缘子、密封件等关键部件。
123 出厂检验报告核对认真核对 GIS 设备的出厂检验报告，确认各项性能指标符合设计要求。
13 基础与预埋件检查131 基础平整度检查基础的平整度，其水平度偏差应不超过规定值，以确保 GIS 设备安装后的稳定性。
132 预埋件位置与尺寸复核预埋件的位置和尺寸，确保与 GIS 设备的安装要求相符。
14 安装步骤141 母线安装首先进行母线的安装，安装时要保证母线的连接紧密、接触良好，并且符合相间及对地的安全距离要求。
142 间隔单元安装按照设计顺序安装间隔单元，注意各单元之间的连接和密封，确保安装精度。
GIS组合电器安装
安装GIS组合电器时应遵循制造商提供的操作规程和安全 指南，确保所有工作人员都经过专业培训并熟悉操作规程。
预防电击和机械伤害
在安装过程中，应采取措施防止电击和机械伤害，如使用 绝缘工具和设备，避免在带电状态下进行操作。
质量保证措施
选用合格材料
01
安装GIS组合电器应选用符合规格和标准的合格材料，确保产品
GIS组合电器安装
目录
• GIS组合电器概述 • GIS组合电器安装前的准备 • GIS组合电器安装流程 • GIS组合电器安装中的注意事项 • GIS组合电器安装后的验收与维护
01 GIS组合电器概述
GIS组合电器的定义
GIS组合电器，全称为气体绝缘金属封闭开关设备，是一种将断路器、隔离开关 、接地开关、电流互感器、电压互感器、母线等主要元件组合在一起的成套配电 装置。
降低运行成本
GIS组合电器的免维护特性降低了运行成本和维护工作量，提高了经 济效益。
促进智能电网发展
GIS组合电器的高效、安全、可靠、免维护等特点符合智能电网的发 展要求，有助于推动智能电网的发展。
02 GIS组合电器安装前的准 备
安装环境评估
01
02
03
现场勘查
对安装现场进行实地勘查， 了解现场环境、布局以及 与周围设施的关系。
设备运输
使用适当的运输工具，确保设备安 全运输到目的地。
设备保管
在保管期间，保持设备干燥、通风 良好，避免阳光直射。
设备开箱检查
外观检查
检查设备外观是否完好，无损坏、变形等情况。
附件检查
核对设备附件是否齐全，是否符合设计要求。
规格检查
核对设备的规格、型号是否与设计图纸相符。
