10 kv高压柜母线分断进出线符号

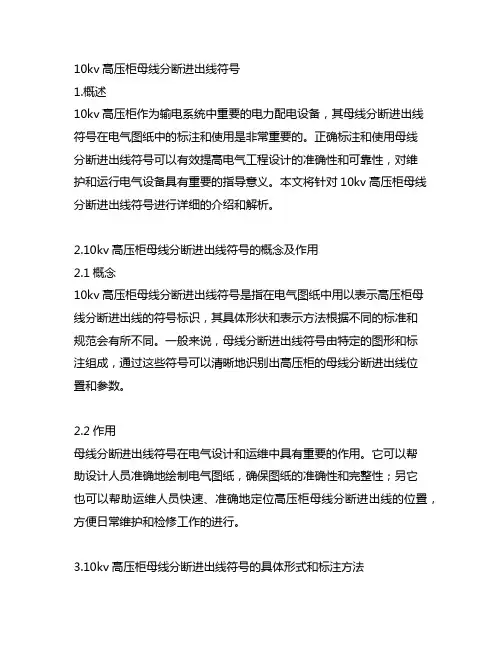

10kv高压柜母线分断进出线符号1.概述10kv高压柜作为输电系统中重要的电力配电设备，其母线分断进出线符号在电气图纸中的标注和使用是非常重要的。

正确标注和使用母线分断进出线符号可以有效提高电气工程设计的准确性和可靠性，对维护和运行电气设备具有重要的指导意义。

本文将针对10kv高压柜母线分断进出线符号进行详细的介绍和解析。

2.10kv高压柜母线分断进出线符号的概念及作用2.1概念10kv高压柜母线分断进出线符号是指在电气图纸中用以表示高压柜母线分断进出线的符号标识，其具体形状和表示方法根据不同的标准和规范会有所不同。

一般来说，母线分断进出线符号由特定的图形和标注组成，通过这些符号可以清晰地识别出高压柜的母线分断进出线位置和参数。

2.2作用母线分断进出线符号在电气设计和运维中具有重要的作用。

它可以帮助设计人员准确地绘制电气图纸，确保图纸的准确性和完整性；另它也可以帮助运维人员快速、准确地定位高压柜母线分断进出线的位置，方便日常维护和检修工作的进行。

3.10kv高压柜母线分断进出线符号的具体形式和标注方法3.1形状根据国家标准和行业规范，10kv高压柜母线分断进出线符号的形状一般为矩形或者圆形，矩形表示进线，圆形表示出线。

矩形和圆形中可以带有箭头、波浪线等图形，用以表示具体的电气连接方式和参数。

3.2标注方法对于母线分断进出线符号的标注，一般需要包括以下内容：母线分断进出线的编号、电压等级、额定电流、额定短时耐受电流等参数信息。

这些信息可以直接标注在符号的上方或者下方，也可以通过引线连接到相应的参数表格或文字说明中。

4.10kv高压柜母线分断进出线符号的应用注意事项4.1标注一致性在绘制电气图纸和使用母线分断进出线符号的过程中，需要确保符号的标注一致性。

即相同类型的母线分断进出线在不同的电气图纸和文件中，其符号应该是统一的，以避免出现混乱和误解。

4.2标注规范化母线分断进出线符号的标注需要符合相应的国家标准和行业规范，以便于不同人员的理解和交流。

10kV母线PT故障分析

10kV母线PT及系统故障分析在这里，我们讲讨论在小电流接地系统（即中性点不接地系统）中，10kV母线PT单相故障及系统接地故障时，PT二次侧电压及调度系统上传信号情况。

在小电流接地系统中，PT的变比为（Ul/√3）/（100/√3）/（100/3）,Ul是PT一次侧的线电压，100/ √3是二次侧星形绕组的单相对地电压，100/3是剩余绕组即开口三角的单相对地电压。

下文所说的二次侧单相电压为一相的对地电压。

PT一二次接线图如下所示：1、故障表征：调度调度监控系统显示其中一相电压为0V ，其余两相电压正常，为5.77kV ，PT 断线告警信号及母线绝缘监察信号发信。

分析：一相电压为0V 及PT 断线告警信号发信表明PT 一相断线，由母线绝缘监察信号发信可知PT 开口三角电压在15V 以上，应为33.3V 。

此时，系统一相断线，非全相运行。

具体PT 二次侧向量图分析如下：假设A 相断线，则U a=0，30U =V b U c U b U 3.333/100===+ 。

图1 PT 一次侧A 相断线二次向量图2、故障表征：PT 断线告警信号及母线绝缘监察信号发信，调度调度监控系统显示正常相一次电压为5.77kV ，故障相电压下降，但不为0。

分析：PT 断线告警信号发信及故障相电压下降，但不为0说明故障相的PT 一次保险熔断，PT 断线告警说明零序电压大于15V 。

其二次侧的向量图如图2所示，分析如下：假设PT 一次侧A 相保险熔断，由于存在线圈间的电磁感应，所以Ua ≠0，30U =U a +c Ub U +>15v 。

Ua=0UcUb3U0=Ub+Uc图2 PT 一次侧A 相保险熔断向量图3、故障表征：PT 断线告警信号发信，调度监控系统显示正常相一次电压为5.77kV ，故障相电压下降为0或接近于0的一个值。

分析：没有母线绝缘监察信号，因此PT 开口三角无电压，这说明PT 一次侧无故障，只可能是二次侧的故障相断线或是二次保险熔断。

10KV母线操作

20
备自投动作过程
当充电完成后， Ⅱ母无压、 #2 进线无流，Ⅰ母有压则经延时Tb 后跳2DL（至发跳令起400ms 内开关未跳开则放电，结束本次自投），确认 2DL 跳开后合3DL。
21
10kV母线停电的步骤母线停电的步骤
一、切换站用电系统二、电容器停电三、母线所有出线间隔停电四、停用备用自投装置五、母线停电
10KV系统运行方式系统运行方式
运行方式1：1#主变送10KV I段母线负荷， 2#主变送10KVII段母线负荷，分段开关 245热备用。运行方式2：1（2）#主变送10KV I（II）段母线负荷，经分段开关245送 10KVII(I) 段母线负荷， 2(1)#主变热备用。
24
25
操作任务
41
操作项目
投入10kV分段245开关充电保护压板合上10kV分段245开关断开10kV分段245开关充电保护压板检查10kV分段245开关确已合好检查10kV4#母线充电良好检查10kV4#母线电压指示正常
42
操作项目
投入#1主变后备保护10kV复合电压闭锁起动压板合上#1主变201开关检查#1主变201开关确已合好拉开10kV分段245开关检查10kV分段245开关确已拉开投入10kV备自投
7
母线操作之线路
单母线或单母线分段接线的母线停电时，母线停电时，应先将该母线所带线路负荷依次停电，母所带线路负荷依次停电，线送电后再依次送电。线送电后再依次送电。
8
母线操作之电压互感器
母线停电，应同时将其电压互感器停电。电压互感器停电，必须将高低压各侧断开，防止向停电母线及电压互感器高压侧反充电。
16
分段备自投输入信息

GFM-630A_10高压共箱母线槽动、热稳定的校验

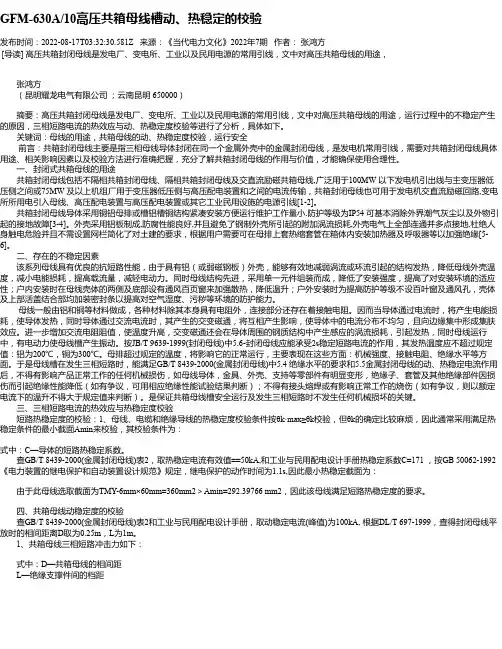

GFM-630A/10高压共箱母线槽动、热稳定的校验发布时间：2022-08-17T03:32:30.581Z 来源：《当代电力文化》2022年7期作者：张鸿方[导读] 高压共箱封闭母线是发电厂、变电所、工业以及民用电源的常用引线，文中对高压共箱母线的用途，张鸿方（昆明耀龙电气有限公司；云南昆明 650000）摘要：高压共箱封闭母线是发电厂、变电所、工业以及民用电源的常用引线，文中对高压共箱母线的用途，运行过程中的不稳定产生的原因，三相短路电流的热效应与动、热稳定度校验等进行了分析，具体如下。

关键词：母线的用途，共箱母线的动、热稳定度校验，运行安全前言：共箱封闭母线主要是指三相母线导体封闭在同一个金属外壳中的金属封闭母线，是发电机常用引线，需要对共箱封闭母线具体用途、相关影响因素以及校验方法进行准确把握，充分了解共箱封闭母线的作用与价值，才能确保使用合理性。

一、封闭式共箱母线的用途共箱封闭母线包括不隔相共箱封闭母线、隔相共箱封闭母线及交直流励磁共箱母线,广泛用于100MW 以下发电机引出线与主变压器低压侧之间或75MW 及以上机组厂用于变压器低压侧与高压配电装置和之间的电流传输，共箱封闭母线也可用于发电机交直流励磁回路,变电所所用电引入母线、高压配电装置与高压配电装置或其它工业民用设施的电源引线[1-2]。

共箱封闭母线导体采用铜铝母排或槽铝槽铜结构紧凑安装方便运行维护工作量小,防护等级为IP54 可基本消除外界潮气灰尘以及外物引起的接地故障[3-4]。

外壳采用铝板制成,防腐性能良好,并且避免了钢制外壳所引起的附加涡流损耗,外壳电气上全部连通并多点接地,杜绝人身触电危险并且不需设置网栏简化了对土建的要求，根据用户需要可在母排上套热缩套管在箱体内安装加热器及呼吸器等以加强绝缘[5-6]。

二、存在的不稳定因素该系列母线具有优良的抗短路性能，由于具有铝（或弱磁钢板）外壳，能够有效地减弱涡流或环流引起的结构发热，降低母线外壳温度，减小电能损耗，提高载流量，减轻电动力。

10KV开关柜母线选配

GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据工厂配电设计原则，下列部位的母线不需进行母线热效应和动效应校验。

(1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外）。

(2)电压互感器回路内的母线。

(3)变压器容量在1250KVA及以下，电压12KV及以下，不致于因故障而损坏母线的部位。

主要用于非重要用电场所的母线。

(4)不承受热效应和动效应的部位，如避雷器的连接线和封线。

所以,应该保证你方便接线的母线宽度即可.我们PT用30*4.。

10kV高压开关柜柜内母线故障分析与防范措施

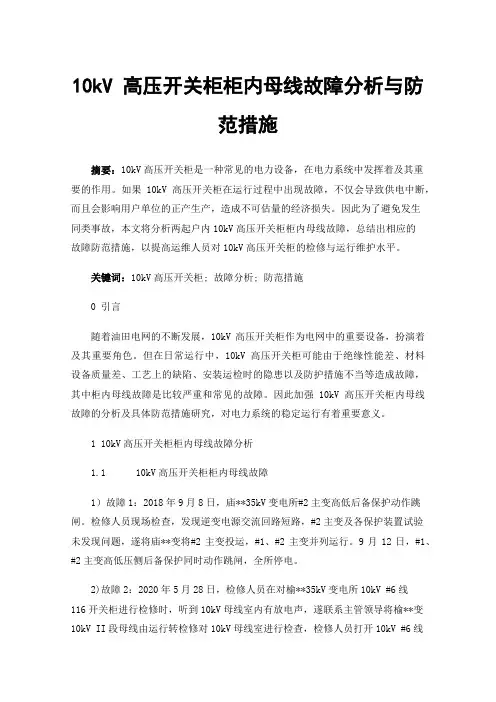

10kV 高压开关柜柜内母线故障分析与防范措施摘要：10kV高压开关柜是一种常见的电力设备，在电力系统中发挥着及其重要的作用。

如果10kV高压开关柜在运行过程中出现故障，不仅会导致供电中断，而且会影响用户单位的正产生产，造成不可估量的经济损失。

因此为了避免发生同类事故，本文将分析两起户内10kV高压开关柜柜内母线故障，总结出相应的故障防范措施，以提高运维人员对10kV高压开关柜的检修与运行维护水平。

关键词：10kV高压开关柜; 故障分析; 防范措施0 引言随着油田电网的不断发展，10kV高压开关柜作为电网中的重要设备，扮演着及其重要角色。

但在日常运行中，10kV 高压开关柜可能由于绝缘性能差、材料设备质量差、工艺上的缺陷、安装运检时的隐患以及防护措施不当等造成故障，其中柜内母线故障是比较严重和常见的故障。

因此加强10kV 高压开关柜内母线故障的分析及具体防范措施研究，对电力系统的稳定运行有着重要意义。

1 10kV高压开关柜柜内母线故障分析1.1 10kV高压开关柜柜内母线故障1）故障1：2018年9月8日，庙**35kV变电所#2主变高低后备保护动作跳闸。

检修人员现场检查，发现逆变电源交流回路短路，#2主变及各保护装置试验未发现问题，遂将庙**变将#2主变投运，#1、#2主变并列运行。

9月12日，#1、#2主变高低压侧后备保护同时动作跳闸，全所停电。

2)故障2：2020年5月28日，检修人员在对榆**35kV变电所10kV #6线116开关柜进行检修时，听到10kV母线室内有放电声，遂联系主管领导将榆**变10kV II段母线由运行转检修对10kV母线室进行检查，检修人员打开10kV #6线116开关柜母线室柜门后，发现B相母线靠隔壁10kV #2线112开关柜母线室侧发热变色痕迹。

在打开10kV #2线112开关柜母线室检查后，发现两段母线连接处烧熔严重。

1.2 10kV高压开关柜柜内母线故障原因查找及分析1.故障1的原因查找及分析：2018年9月8日、9月12日主变后备保护动作故障录波如图1所示，两次保护动作故障特征相同。

高压变电站10kV母线保护的分析和研究概要

高压变电站10kV母线保护的分析和研究李韶涛1,常胜2(1.佛山南海电力设计院工程有限公司,广东佛山528200; 2.广东省电力设计研究院,广东广州510600摘要:对高压变电站10kV母线的保护现状和存在问题进行了分析和讨论,论述了装设10kV母线专用快速保护的必要性和可行性,并提出了两种母线保护的新方案。

关键词:母线保护;网络;变电站中图分类号:T M773文献标识码:A文章编号:100324897(200308200302031前言在电力系统中,35kV及以下电压等级的母线由于没有稳定问题,一般未装设专用母线保护。

但由于高压变电站的10kV系统出线多、操作频繁、容易受小动物危害、设备绝缘老化和机械磨损等原因, 10kV开关柜故障时有发生。

多年的运行实践表明,虽然国内外的高压开关柜的制造技术进步很快, 10kV母线发生故障的机率大为减少,但是仍然有因个别开关柜故障引发整段开关柜“火烧联营”的事故发生,甚至波及到变压器,造成变压器的烧毁。

虽然造成此类事故的原因是多方面的,但是在发生10 kV母线短路故障时没有配备快速母线保护也是重要原因之一。

变电站的10kV母线一般不配置专用的快速母线保护是目前国内的典型设计做法,是符合国标及现行的电力行业规程规范要求的。

因此,长期以来人们对中低压母线保护一直不够重视。

但是,惨痛的事故教训已经引起电力部门的广泛关注,在技术上寻求新的继电保护方案也是广大继电保护工作者的目标之一。

210kV母线保护的应用现状及技术要求2.110kV母线保护的应用现状根据国标《电力装置的继电保护和自动装置设计规范》(G B50062-92,对于发电厂和主要变电所的3~10kV母线及并列运行的双母线,只有在下列情况下才装设专用的母线保护:①需快速而有选择地切除一段或一组母线上的故障,才能保证发电厂及电力网安全运行和重要负荷的可靠供电时;②当线路断路器不允许切除线路电抗器前的短路时。

10KV共箱全封闭母线安装施工工法(2)

10KV共箱全封闭母线安装施工工法10KV共箱全封闭母线安装施工工法一、前言10KV共箱全封闭母线安装施工工法是一种用于高压电力系统的母线安装方法。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。

二、工法特点该工法的特点是将10KV共箱全封闭母线安装在专用的箱体内，以达到保护和封闭的目的。

箱体具有良好的绝缘性能和防护性能，能够有效防止因外界环境变化而对母线及其设备构成的威胁。

三、适应范围该工法适用于10KV电力系统中的母线安装，特别适用于对母线进行保护和封闭要求较高的场合，如在潮湿、多湿的环境中，以及在易受到物理损害或外力冲击的情况下。

四、工艺原理该工法通过将母线安装在专用箱体内，将其与外部环境隔离开来，从而保护母线免受潮湿、腐蚀和物理损害的影响。

同时，箱体内部采用合适的绝缘材料，保证母线间的绝缘性能。

五、施工工艺施工工艺主要分为以下几个阶段：工地准备与筹备、箱体制作与安装、母线安装与连接、绝缘性能测试与调整、整体调试与验收。

六、劳动组织需成立一支由工程师和技术人员组成的施工队伍，负责工程施工的组织和管理，以确保施工进度和质量。

七、机具设备施工过程中需要使用各种机具设备，如箱体制作设备（切割机、焊接机等）、母线安装设备（起吊设备、定位设备等）和绝缘性能测试设备等。

八、质量控制为确保施工过程的质量，需要进行相应的质量控制措施，如对箱体制作质量、母线安装质量和绝缘性能测试等进行严格把关，以确保施工质量符合设计要求。

九、安全措施在施工中需要注意各种安全事项，特别是对施工工法的安全要求。

例如，必须严格遵守电气安全操作规程、佩戴相应的防护装备以及进行必要的警示标识等。

十、经济技术分析通过对施工工法的施工周期、施工成本和使用寿命进行分析，可以评估和比较不同施工方式的优劣，为实际工程的选择提供依据。

十一、工程实例举一个具体工程实例，描述该工法在实际工程中的应用情况，包括项目名称、工程规模、施工周期、施工成本、使用寿命等。

10KV母线系统操作讲义

10KV母线系统操作讲义：第二页：110KV内桥式接线图。

讲解内容：110KV接线图中，反映出的设备：变压器、小车式开关、传统开关、传统刀闸、中性点刀闸、地刀、PT、接地站用变、电容器、避雷器等。

提问：图中反映的设备有那些？（提高看图能力）。

第三页：桥式接线的分类：讲解内容：1、为什么采用桥式接线？节省设备、减少投资的角度2、桥式接线的分类及原因：内桥式接线：母线靠变压器侧无断路器。

（侧重于变压器及10KV线路供电，线路停电不受影响）外桥式接线：母线靠线路侧无断路器。

（侧重于线路电源侧供电，保证电源能够送到变电站，目前已很少用）第四页：运行方式定义：指变电站的电气设备主接线方式，设备状态及保护和自动装置、直流系统、所用电系统的运行情况。

根据电网要求，由调度部门制定的最安全、可靠、灵活的运行情况为系统正常运行方式，除此之外的方式为非正常运行方式。

提问：110KV常见的运行方式（提高对运行方式分析能力）第五页：10KV母线系统的组成讲解内容：1、组成：母线、出线间隔、站用变系统、电压互感器间隔、电容器组2、各自的作用（简单的介绍，也可采用提问的方式）第六页：什么时候需要停母线讲解内容：1、以提高的方式和大家一起讨论在那些情况下需要停母线。

2、可举工作中碰到的停母线工作，（母线侧刀闸有放电现象、母线侧刀闸支柱瓷瓶破损、母线定期预试等）第七页：10KV母线系统预试需停用的设备讲解内容：强调10KV母线系统所接的设备需全部停电，（从安全的角度展开）第八页：10KV系统运行方式讲解内容：强调10KV母线系统常见的一次设备常见运行方式，（掌握10KV 运行方式方式是填写倒闸操作票的基础）第九页：10KV母线系统停电操作注意事项讲解内容：1、防止运行中的设备失压（10KV）掌握操作前的运行方式以运行方式1为例，若10KVI段母线检修，直接停分段开关则不会造成运行中的II段母线失压；以运行方式2为例说明，若10KVI段母线检修，直接停分段开关则造成运行中的II段母线失压，在停10KVI段母线时就考虑倒负荷；2、操作前进行站用电电源的切换A、强调站用电的重要性（站用电一般带有直流系统的整流电源、开关操作机构的储能电源、刀闸的操作电源、变压器的冷却电源和有载调压电源、通信电源、生产照明电源、检修电源及生活电源等，是最重要的负荷，可靠性要求高。

10kV配电室开关柜并柜和母线安装施工组织方案

10kV配电室开关柜并柜和母线安装施工组织方案一、施工任务1.1设备概况：10kV中心配电室 I、II段开关柜共13面，现以投入运行；10kV I、 II 段各一面开关柜共2面，为本次新上设次备。

主母线均采用封闭式母线室。

1.2施工内容：本次安装过程中需要将I段1#开关柜（运行设备）与14#开关柜（新上设备），II段13#开关柜（运行设备）与15#开关柜（新上）并柜和安装联络母线及二次小母线，要将1#开关柜、13#开关柜侧柜板拆除和1#开关柜、13#开关柜后柜门及母线室盖板。

二、组织措施2.1计划施工日期第一天10kVI段早晨8：00至当日晚18:00；第二天10kV段早晨8：00至当日晚18:002.2施工方式10kV中心配电室采用分段分时停电，第一天10kVI段停电II段正常供电，将I 段14#开关柜（新上设备）安装完成并入10kVI段后正常供电，第二天10kVII 段停电I段正常供电，将II段15#开关柜（新上设备）安装完成并入10kVII后正常供电。

2.3施工人员工作负责人：安全员：工作班成员：2.4施工人员职责2.4.1 工作负责人职责：严格按照施工技术措施要求布置现场、组织好施工，有针对性的进行技术交底工作，不随意改变施工方案及要求，同时督促他人按安全技术措施施工。

遇有特殊问题，不擅自作主，应及时报告项目部妥善处理。

2.4.2安全员职责：安全员对本作业点安全施工（生产）负监督、监察、监护、检查的职责。

1.认真宣读安全工作票，并监督执行，与工作负责人密切配合，共同搞好现场安全、文明施工。

2.负责监督检查现场总体布置应和施工技术措施相一致，监督作业人员对机械、设备、工器具在使用前进行认真检查。

3.督促工作人员正确使用安全防护用品、用具。

4.坚决制止违章指挥、违章作业和违反劳动纪律的行为，遇有严重不安全情况时，有权命令先行停止施工（生产），对违章人员有权采取罚款措施，劝阻不听者，有权暂停其工作，并将情况及时报告班长解决。

400V、10KV母线检修工艺规程

400V /10KV母线检修工艺规程1 范围本规程规定了共箱母线检修工艺方法和质量标准，适用于宁夏金昱元化工集团热电机组共箱母线检修。

2 引用标准2.1 SD236一87中华人民共和国水利电力部《发电厂检修规程》。

2.2 (80)电技字第26号《电力工业技术管理法规》。

2.3 (96)国电生字第05号《电气设备预防性试验规程》。

2.4 厂家资料3 检修周期3.1 厂高变所属压共箱母线的检修周期一般与机组大、小修周期相同。

3.2 启备变共箱母线随启备变停电计划检修。

3.3 如运行中出现突发性故障，应根据实际情况进行检修。

3.4 共箱母线预防性试验周期按《电力设备预防性试验规程》要求的周期进行。

4 共箱母线检修标准项目4.1 大修标准项目4.1.1 大修前准备4.1.2 共箱母线拆盖。

4.1.3 整体检查污秽程度。

4.1.4 母线、绝缘子清擦。

4.1.5 检查母线连接螺丝有无松动，紧固螺丝。

4.1.6 检修母线、绝缘子。

4.1.7 电气试验。

4.1.8 整体验收。

4.1.9 验收合格后共箱母线封盖。

4.2 小修标准项目4.2.1 检查清扫共箱母线本体。

4.2.2 检查母线连接螺丝有无松动，紧固螺丝。

4.2.3 整体验收。

4.2.4 验收合格后共箱母线封盖。

5 共箱母线大修工艺、标准5.1 大修前的准备5.1.1 制定大修项目、改进项目、大修进度、检修质量工序卡及缺陷一览表。

5.1.2 大修所需的工具、材料、及备品备件图纸资料。

5.1.3 劳动组织及技术力量的配备。

5.1.4 准备技术记录。

5.1.5 检修工器具的检查。

5.1.6 了解上次检修情况及遗留问题。

5.2 共箱母线拆盖。

5.2.1 拆盖前准备5.2.1.1 注意天气情况，如果风力过大或下雨则应停止工作。

5.2.1.2 拆盖前记录：各种结合面的位置标记。

5.2.1.3 拆盖前应找好放盖位置，尽可能在就近放置，并注意不要坠落。

5.2.1.4 选用合适的工器具。

(完整word)10KV共箱母线

矩形母排立放配置实例
矩形母排平放配置实例
GGM-6高压共相母线GGM-6高压共相母线2
型号说明:GGM—6高压共箱封闭母线
适用范围:GGM共箱封闭母线广泛用于火电厂、水电站、核电厂的1000MW以下发电机引出线与主变压器低压侧之间或75MW 及以上机组厂用变压器低压侧与高压配电装置之间的电流传输；也可用于发电机交、直流励回路，变电所或其它工业、民用设施的电源引线。

性能简介:GGM共箱封闭母线系统为全天候型，防护等级达IP65,无论安装在户内（或户外）场所均能满足防雨雾、防滴要求。

母线导体采用铜(或铝）排，箱体外壳采用弱磁钢板或铝板制成，具有防腐性能好，磁损耗小及外壳整体接地性能好等优点。

型号说明:CKX—6G为高压母线桥
适用范围:CKX—6G母线桥广泛用于高压柜
与高压柜，变压器与高压柜之间的过桥连接。

母线桥与母线槽相比，成本较低、结构简单，
无接头、整体结构。

主要用于简单的户内跨
柜母排连接。

依据标准：CKX—6G高压母线桥依据
IEC439-2标准设计、符合GB/T8349-2000专
业标准。

适用额定工作电压10KV及以下,额
母排平放
定电流为200A-5000A，额定频率为
50HZ—60HZ的配电系统.
防护等到级:IP40
