千斤顶装配图及零件图
机械制图千斤顶装配图

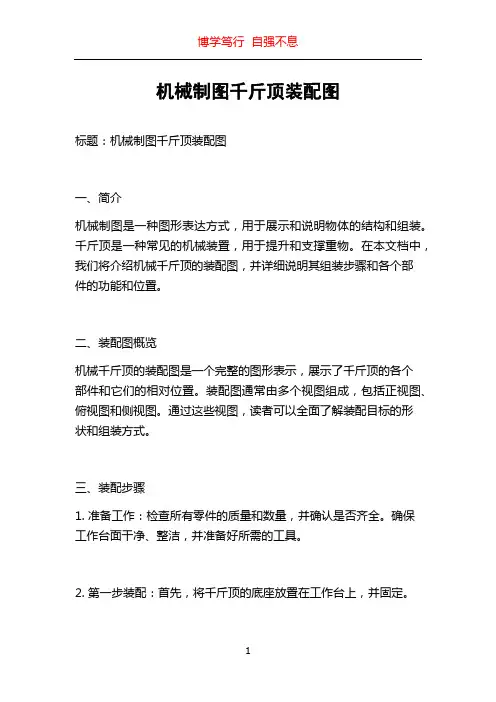

机械制图千斤顶装配图标题：机械制图千斤顶装配图一、简介机械制图是一种图形表达方式，用于展示和说明物体的结构和组装。
千斤顶是一种常见的机械装置，用于提升和支撑重物。
在本文档中，我们将介绍机械千斤顶的装配图，并详细说明其组装步骤和各个部件的功能和位置。
二、装配图概览机械千斤顶的装配图是一个完整的图形表示，展示了千斤顶的各个部件和它们的相对位置。
装配图通常由多个视图组成，包括正视图、俯视图和侧视图。
通过这些视图，读者可以全面了解装配目标的形状和组装方式。
三、装配步骤1. 准备工作：检查所有零件的质量和数量，并确认是否齐全。
确保工作台面干净、整洁，并准备好所需的工具。
2. 第一步装配：首先，将千斤顶的底座放置在工作台上，并固定。
3. 第二步装配：在底座的顶部，安装千斤顶的起升螺杆和螺母。
将螺杆插入底座上的孔中，并通过螺母固定。
注意确保螺杆能够自由旋转。
4. 第三步装配：将千斤顶的活塞安装到起升螺杆上，并用螺栓固定。
确保活塞能够顺畅地在螺杆上移动。
5. 第四步装配：在活塞的顶部，安装压板。
压板用于支撑和提升重物，需确保与活塞相连接牢固。
6. 第五步装配：在底座的一侧，安装千斤顶的手柄。
手柄用于旋转螺杆，以提升或放下千斤顶。
7. 第六步装配：在底座上的负荷板上，安装固定钩。
固定钩用于固定要提升的物体，并确保在工作过程中稳定。
8. 最后一步装配：仔细检查所有的组装部件。
确保紧固件安装正确，并进行测试操作以验证千斤顶的功能和稳定性。
四、部件功能和位置说明1. 底座：千斤顶的底部支撑结构，用于提供稳定的基础。
2. 起升螺杆和螺母：起升螺杆是千斤顶的升降装置，螺母与起升螺杆配合工作。
3. 活塞：位于起升螺杆上的移动部件，起到提升和支撑重物的作用。
4. 压板：连接活塞顶部，用于支撑和提升物体。
5. 手柄：连接螺杆的旋转装置，通过旋转手柄来升降活塞。
6. 负荷板：安装在底座上，用于承载要提升的重物。
7. 固定钩：安装在负荷板上，用于固定要提升的物体，以确保在工作过程中的稳定性。
千斤顶1-千斤顶装配图
04 千斤顶的应用场景
汽车维修领域的应用
更换轮胎
千斤顶是汽车维修中更换轮胎必不可 少的工具，可以轻松地将汽车抬起， 方便拆卸和安装轮胎。
检查底盘部件
在汽车维修中，有时需要检查底盘部 件，如悬挂系统、刹车系统等，千斤 顶能够将汽车稳定地支撑起来，方便 技师进行底盘部件的检查和更换。
建筑工程领域的应用
千斤顶装配图的绘制
选择合适的视图
选择主视图、俯视图、左视图等合适 的视图来表达千斤顶的组成和装配关 系。
绘制装配示意图
根据确定的表达方案，绘制出千斤顶 的装配示意图，标明各零件的名称、 代号、数量、材料等。
绘制零件图
根据装配示意图，绘制出各零件的零 件图，包括零件的形状、尺寸、公差、 材料等。
检查和修改
舞台表演
在舞台表演中，有时需要使用千斤顶来调整舞台高度，以适应不同表演的需要。
05 千斤顶的保养与维护
千斤的保养方法
定期检查油量
保持清洁
在使用过程中，要定期检查千斤顶的油量 ，确保油量充足，以减少内部摩擦和磨损 。
在使用过程中，要保持千斤顶的清洁，避 免灰尘和杂物进入内部，影响其正常工作 。
定期更换油
千斤顶1-千斤顶装配 图
目录
CONTENTS
• 千斤顶概述 • 千斤顶装配图详解 • 千斤顶工作原理 • 千斤顶的应用场景 • 千斤顶的保养与维护
01 千斤顶概述
千斤顶的定义
总结词
千斤顶是一种用于顶起重物的设备，通常由一个油缸和一个工作活塞组成。
详细描述
千斤顶是一种常用的重型设备，用于在无法使用其他工具或方法的情况下顶起 重物。它通常由一个油缸和一个工作活塞组成，通过油缸中的液压油传递压力， 使活塞上升或下降，从而将重物顶起。
千斤顶机械图样的识读与绘制
项目介绍
千斤顶（见图2-1-1）是机械安装或汽车 修理时常用的一种起重或顶压工具。制造千 斤顶时需要一套完整的机械图样。这些机械 图样可分为两种，一种是装配图，如图2-1-2 所示；另一种是零件图，如图2-1-3~图2-15所示。
千斤顶机械图样的识读与绘制
图2-1-1 千斤顶立体图和分解图
千斤顶机械图样的识读与绘制
一、正投影的基本知识
4.螺纹的标注
螺纹采用规定画法后，在图上看不出它的 牙型、螺距、线数和旋向等结构要素，需要通 过标记来说明。国家标准规定了螺纹的标记和 标注方法，见表2-1-3。
千斤顶机械图样的识读与绘制
一、正投影的基本知识
5.常用螺纹紧固件
开槽圆柱头螺钉
a
内六角圆柱头螺钉
一、正投影的基本知识
6.螺纹紧固件的连接画法 图2-1-13 螺栓连接画法
千斤顶机械图样的识读与绘制
一、正投影的基本知识
6.螺纹紧固件的连接画法
图2-1-13 螺栓连接画 法
千斤顶机械图样的识读与绘制
二、表面结构
在工程实际中，为保证零件能够正常使用， 需要根据产品功能对零件的表面结构提出要求。 表面结构即表面粗糙度、表面波纹度、表面缺陷、 表面纹理和表面几何形状的总称。GB/T 131— 2006中对技术产品图样中表面结构的表示法做 了具体规定。
图2-1-8 螺钉连接的示意图
千斤顶机械图样的识读与绘制
一、正投影的基本知识
6.螺纹紧固件的连接画法
图2-1-9 螺钉连 接画法 （1）
千斤顶机械图样的识读与绘制
一、正投影的基本知识
6.螺纹紧固件的连接画法
图2-110 螺 钉连接 画法 （2）
SolidWorks第12章千斤顶建模
2021/3/6
8
1-8
12.3 小结
本章向读者演示了“千斤顶”模型中，几个重要零部件的建 模过程。其中“底座”零件的结构相对复杂一些，在建 模过程中用到了“拉伸”特征、“旋转”特征和“圆角 ”特征；其他的几个零件，也通过不多类型的特征命令 即可完成建模。由这些零件的建模过程可以看出，常用 到的命令有“拉伸”、“旋转”、“扫描”、“圆角” 和“阵列”等几个特征。工程应用中，软件只是一个表 达工具，关键在于用户要深刻理解零件的结构，再通过 合理的特征进行建模。
传统机械按键结构层图：
按键
PCBA
开关键
传统机械按键设计要点：
1.合理的选择按键的类型，尽量选择 平头类的按键，以防按键下陷。
2.开关按键和塑胶按键设计间隙建议 留0.05~0.1mm，以防按键死键。
3.要考虑成型工艺，合理计算累积公 差，以防按键手感不良。
1-5
12.1.3 套筒零件建模
“套筒”零件的模型如图所示（剖面视图），该零件为一回 转体零件，可以使用多种方法来建立这类模型，本节使 用“旋转凸台”特征来建模，其螺旋部分使用带扭转的 扫描来实现，下面演示该模型的建模过程。
学习完成SolidWorks里一些命令的使用方法后，必须通过实 际应用才能提高软件的使用水平，本章向读者演示千斤 顶模型的建模过程，包括部分重要零件建模、生成装配 体、输出工程图等，该装配体模型如图12-1所示。
2021/3/6
1பைடு நூலகம்
1-1
12.1 零件建模
千斤顶装配体的组成零件都属于规则零件，使用实体特征即 可完成其建模过程，关键在于如何灵活使用这些命令。 一方面要熟练掌握这些命令的使用方法和操作结果，另 一方面要求用户对于模型的结构有充分的认识。本节将 演示“底座”、“丝杠”、“套筒” 和“支撑顶”这四 个零件的建模过程。
《螺旋千斤顶设计》课件
稳定性差
由于结构设计不合理或材料选择不当 ，螺旋千斤顶可能在操作过程中出现 晃动或倾斜，影响使用效果。
效率低下
传动系统设计不合理，导致千斤顶的 升降速度过慢，影响工作效率。
尺寸过大
设计时过于追求大尺寸，导致千斤顶 体积庞大，不便于运输和存储。
问题解决方案
负载能力不足的解决方案
稳定性差的解决方案
根据实际应用需求，重新评估和计算螺旋 千斤顶的负载能力，优化结构和材料选择 。
02
螺旋千斤顶设计基础
结构设计
螺旋千斤顶的结构设计应满足 稳定性和可靠性要求，确保在 承受负载时能够保持稳定。
结构设计应考虑到制造工艺的 可行性，以确保生产效率和质 量。
结构设计应考虑到使用环境和 使用寿命，以确保螺旋千斤顶 在各种工况下能够正常工作。
材料选择
材料的选择应考虑到强度、耐磨性、耐腐蚀性和经济性等因素。 根据螺旋千斤顶的工作负载和使用环境，选择合适的材料来保证其性能和寿命。
感谢观看
改进结构设计，增强支撑和稳定性，同时 选择适合的材料以确保整体结构的刚性和 稳定性。
效率低下的解决方案
尺寸过大的解决方案
优化传动系统设计，提高升降速度。例如 ，通过改进传动比或采用更高效的传动方 式来提高效率。
在满足功能需求的前提下，尽可能减小螺 旋千斤顶的尺寸，使其更加紧凑和便于运 输。
设计经验与教训
螺旋千斤顶设计
目录
• 螺旋千斤顶简介 • 螺旋千斤顶设计基础 • 螺旋千斤顶设计流程 • 螺旋千斤顶设计实例 • 螺旋千斤顶设计中的问题与解决方案 • 螺旋千斤顶的发展趋势与未来展望
01
螺旋千斤顶简介
定义与用途
定义
螺旋千斤顶是一种手动起升设备，通过旋转顶部螺杆来提升 或降低重物。
7-6 根据零件图拼画装配图-千斤顶1
根据零件图拼画装配图
题目：根据千斤顶零件图画装配图
作业指导:
2.要求尺规作图
底座与螺套5.先画底稿，最后检查、加粗。
螺旋杆与绞杠螺旋杆和顶垫螺套与螺旋杆 1.零件间配合关系分析
3.A3图幅竖向,比例1:1
4.合理布图,留出标题栏、明细栏、尺寸、序号的标注空间。
千斤顶画法
图框格式
工具用法
工作原理
千斤顶工作原理
工作原理
此千斤顶是利用螺纹传动来
顶起重物的起重或顶压工具。
用一绞杠使螺旋杆在螺套中
转动，而螺套镶在底座里，并用
螺钉定位。
在螺旋杆的一端球面
上，套装一个顶垫并加装一个螺
钉，使其不脱落。
绞杠转动时，
螺旋杆做旋转运动的同时做轴向
移动。
工作原理动画拆装动画
千斤顶工作演示
千斤顶拆装演示
1.底座与螺套
两面未接触
画两条线
两配合面
画一条线
2.螺套与螺旋杆
两面未接触
画两条线
内外螺纹
旋合部分
按外螺纹绘制
球面配合
画一条线
两面未接触
画两条线3.螺旋杆与顶垫
球面配合
画一条线
两面未接触
画两条线
3.螺旋杆与顶垫
两面未接触
画两条线
局部剖出孔
4.螺旋杆与绞杠。
第9章 装配图
3 6
序号 制图 校核
91
11 GB/T119.1 4X22 18100-10 10 18100-09 垫 9 8 GB/T68 M6X16 螺 18100-07 7 垫 18100-06 钳 6 18100-05 螺 5 4 18100-04 螺 3 18100-03 活 18100-02 2 螺 18100-01 固 1
6.3
0.8 ∅100k6
R22
B-B
40
R5
铸造圆角R3
2X∅12 12.5
∅86H7
∅18
3
24
1
∅10
7
其余
0.8 16
6.3 6.3 ∅15 120° 15
泵体
HT150
1:2
1件
12.5
C2
25
C2
4 12
其余
∅25f9
12.5
M8-7H ∅60 ∅52 ∅60 ∅62 6.3 8 6.3 18 17 34
64 140 92 12.5 18 14
其余
班级学号
6 ∅11 3.2
姓名
3X∅7 EQS
成绩
其余
12.5
1.6
25 C2 ∅50 1.6
∅14H9
2xM5通孔
6.3 12.5 3
1.6
∅120
∅132
Hale Waihona Puke ∅32∅36 ∅30C4 1.6
∅11
3XM6 EQS 85 6.3 12.5
Rp3/8
6.3
∅14F8
第十三章 装配图
13-1 拼画千斤顶装配图
工作原理及作业要求
班级学号
我的液压千斤顶设计书,(含结构图,装配图,弯矩图,零件图及CAD图)
惯性力：Rm am (20000 10) [(5 / 60 0) 0.1] 1666.7N（设其杆上升的速度
为 5m/s），故总负载力为： R Rt R f Rm 20000 4000 1666.7 25666.7N 。
（2）液压缸工作压力的选定
由以上得到工作负载 R，再根据下表得 R 在 10000 到 20000N 之间，所以选择
蚀、噪音、振动等，因此油口不宜过小，但是也要注意结构上的可能。选定进出
口油口尺寸，法兰接头为 20mm。
综合上述的计算，可得大液压缸参数的综合如表 2—2 所示。
表 2-2 大液压缸的综合参数表
项目
压力 （9800N） 大缸筒内 径 109 （mm）
大缸筒 外径
（mm） 154
大活塞 杆直径
（mm）
1062 D 2 所以 D 1062 128.3 7.5mm
25666.7
d D 5.3mm 2
3．液压缸的推力和流量计算 （1）大液压缸的推力计算
当液压缸的基本参数确定后，可以通过以下计算实际工作推力： P=PA（N）(2-6)
式中，A：活塞有效工处面积，P：液压缸工作压力。
2012 年新乡学院毕业论文
内容摘要:液压传动的基本原理是机械能与液压能的相互转换，液压千斤顶是典型的 利用液压传动的设备，液压千斤顶具有结构紧凑、体积小、重量轻、携带方便、性能可靠 等优点，被广泛应用于流动性起重作业，是维修汽车、拖拉机等理想工具。其结构轻巧坚 固、灵活可靠，一人即可携带和操作，千斤顶是用刚性顶举件作为工作装置，通过顶部托 座或底部托爪在小行程内顶升重物的轻小起重设备。
d
9.7mm
所以取 d 109mm 。
现代工程图学第五版第10章
套筒 销A4x16 垫圈10-140HV 丝杠螺母 压紧螺钉 动掌 钳口 钳座 垫圈 丝杠 螺钉M4x12
序号 名 称
虎钳
制图 描图 审核
数量 材
比例 数量 重量
料 备注 共 张第 张
10-2 读装配图，并回答问题（三）
一、工作原理 虎钳安装在工作台上，用来夹紧被加工的零件。 装在钳座4内的丝杆2只能绕轴线转动，不能作轴向移动。 当丝杆转动 时，通过Tr14×3梯形螺纹传动，使动掌6移动， 将零件夹紧、放松。 二、思考和作图 1. 虎钳上哪些表面有配合要求？各属哪类配合？ 2. 虎钳的总体尺寸是哪些？ 3. 拆画钳座4的零件图，要求选用合适的表达方法表示形体，标注有 公差带代号的尺寸和螺纹代号，其余尺寸与表面粗糙度代号可省略。
现代工程图学习题集
（第5版）
主编 杨裕根 诸世敏
目录
CONTENTS
第10章 装配图
10-1 由零件图画装配图
10-2 读装配图，并回答问题
PART 10-1
由零件图画装配图
10-1 由零件图画装配图（一）
参考千斤顶示意图和说明，看懂给出的零件图，画出千斤顶的装配图。 千斤顶示意图说明： 该千斤顶是一种手动起重、支承装置。扳动绞杠而转动螺杆，则由于 螺杆、螺套间的螺纹作用，可使螺杆上升或下降，起到起重、支承的作用。 千斤顶底座上装有螺套，螺套与底座间由螺钉固定。螺杆与螺套由方 牙螺纹传动，螺杆头部中穿有绞杠，可扳动螺杆传动。 螺杆顶部的球面结构与顶垫的内球面接触起浮动作用。螺杆与顶垫之 间有螺钉限位。
2004.4.15 更改文件号 签名 年，月，日
标准化
阶段标记
重量 比例
回油阀
备注
审核 工艺
批准
