三端稳压器7806接法和主要参数

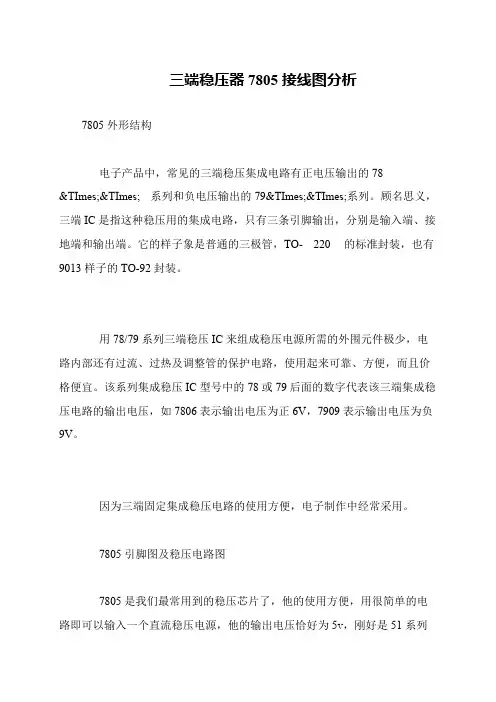

三端稳压器7805接线图分析
三端稳压器7805接线图分析
7805外形结构
电子产品中，常见的三端稳压集成电路有正电压输出的78
&TImes;&TImes; 系列和负电压输出的79&TImes;&TImes;系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
7805引脚图及稳压电路图
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51系列。

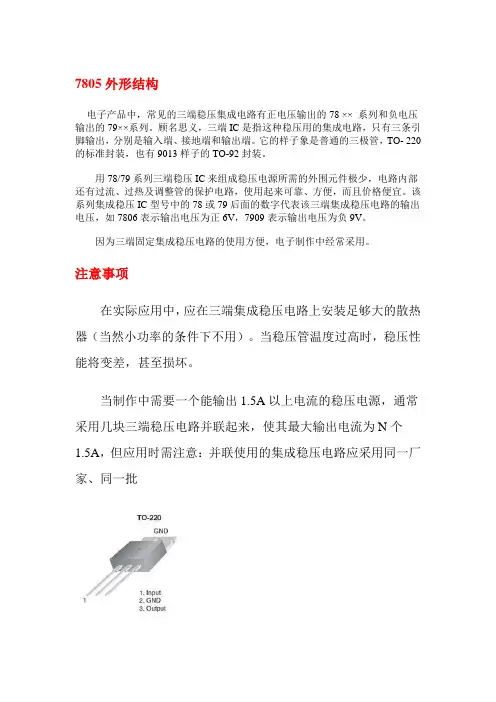

三端稳压7805
7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。
7805应用电路7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
高等学校对口招生考试电工电子类试卷一
⾼等学校对⼝招⽣考试电⼯电⼦类试卷⼀普通⾼等学校对⼝招⽣考试电⼦电⼯类专业综合知识模拟试题（⼀）（时量：150分钟满分：300分）⼀、填空题（将正确答案填在题内横线上，每空3分，共60分）1. 甲⼄两种导体由同种材料做成，长度之⽐为4：5，直径之⽐为2：1，则将它们并联后接⼊电路，甲⼄两导体消耗的功率之⽐为。
2、图⼀所⽰电路中，等效电阻R AB = Ω。
图⼀图⼆3、将额定值为“200V 、60µF ”和“250V 、30µF ”两电容器串联，则串联后的等效电容额定值为。
4、某电源接上40V/40W 的灯泡40盏（并联）灯泡两端电压为30V ，接上80盏时，灯泡两端电压为20V ，要使电灯能正常⼯作最合适应接盏这样的灯泡。
5、若将如图⼆所⽰的点划线框内的含源⽹络变换为⼀个等效的电压源，则电压源的电动势为 V 。
6、如图三所⽰电路中，I S =10mA ，R 1=3K Ω，R 2=3K Ω，R 3=6K Ω，C=2µF ，在开关S 闭合前电路已处于稳态，t=0时开关S 闭合，i (0+)= A ，i (∞)= A 。
7、如图四所⽰变压器电路中，当开关S 断开时其输⼊电阻R 1= Ω；当开关S 闭合后其输⼊电阻R 1= Ω。
8、如图五所⽰电路，三个电源分别为E=3V ，tV u ω=sin 221，V t u )180sin(22?+ω=，密封线内不要答题同时给⼀个10Ω的电阻供电，则该电阻所消耗的功率为 W 。
图五图六9、对于JK 触发器，当J=K=1时，Q n+1=_______。
在如图六所⽰的电路中，设触发器的初态为0，则经过100个脉冲后触发器的状态是 ____ ____。
10、测量⼩功率⼆极管和三极管应选⽤万⽤表________________档。
11、如图七所⽰为具有放⼤作⽤的半波整流电路，V 1、V 2为理想⼆极管。
当 v i ≥0时，v o 的表达式为，当v i ＜0时，v o = 。
三端稳压管的使用方法讲解，轻松实现5v12v17v电源设计
三端稳压管的使⽤⽅法讲解，轻松实现5v12v17v电源设计这⼏天我们都讲述了稳压电源的设计，⽽且使⽤家⾥的220v电⽹电源制作的，今天给⼤家分享⼀个⽤直流电实现稳压效果的电路讲解，这次设计出来的电源不但能够产⽣正12v的稳定电压⽽且还能够产⽣负12v的稳压电源设计，怎么样还不错吧，给⼤家⼀个通⽤电路，在使⽤的时候想产⽣多少伏的电压就⽤多少伏的稳压管就可以了。
先来了解⼀下我们的三端稳压器三端稳压器从左往右开始数第⼀个为带⾦属外壳的稳压器，由于集电极的⾯积较⼤，因此能够⼤功率的⼯作，第⼆个图⽚是我们常见到的三端稳压管的形状，下⾯有三个输出引脚，在图中我们也能够很清晰地看到各个引脚的功能，第三张图⽚就是我们在电路中见到的形式，总之这三张图⽚就是为了描述三端稳压管三个引脚的功能。
三端稳压管⼤体上可以分为两⼤种分别为78xx系列还有79xx系列，其中前者使输出稳定正电压xx表⽰的稳定电压数值，例如7805那就是5v的稳压管，7812就是12v的稳压管，79系列的也是如此但是稳定电压的是负值，例如7905这⾥的输出稳定电压值就是负5v，7912这⾥的输出稳定电压值就是负12v。
7812稳压管三端稳压管的种类还是⽐较多的，⼀般在5-24v之间，像5V、6V、7V、8V、9V、10V、12V、15V、18V和24V都是我们在电路设计中经常会⽤到的，负电压也是如此，可以认为这两个管⼦是互补对称的。
那么三端稳压管的通⽤电路是什么样的呢？来看下常⽤原理图电路图还是⽐较简单的，我们可以很直观的看到有电容C1、C0、还有三端稳压管，这⾥的三端稳压管选⽤⼏伏的，那么输出电压就对应⼏伏的，此外我们在选⽤的时候，电容C1和C0都不宜过⼤，⼀般C1取0.33uf，C0取0.1uf，如果在设计的过程中材料急缺，没有电容，不加也是可以的，但是输出端的电压波形不是很好，也是能够实现稳压只是效果不好。
此外还要注意⼀下，由于三端稳压管只能实现降压稳压，所以输⼊电压⼀定要⼤于输出电压，⼀般要⾼于输出电压2v左右，在2v-5v之间都是效果较好的，⼤家可以根据实际情况进⾏选择。
关于LM7806详细中文资料
关于LM7806详细中文资料目录1.lm7806介绍2.实际应用3.引脚序号、引脚功能4.lm7806应用电路5.7806电参数三端稳压集成电路lm7806。
电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。
1.lm7806介绍用lm78/lm79系列三端稳压I C来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。
2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7806IC内部电路图.的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在lm78** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
三端稳压器的参数介绍
∙如何正确理解三端稳压器数据手册中各个参数的含义∙发布时间:2010-8-9 10:22:07 | 来源: 第一价值网| 查看: 1554次| 收藏 | 打印TAG：三端稳压器7805、7809、7812数据参数|输出电压|线性调整率|负载调整率|静态电流|静态电流变化量|输出噪声电压78系列三端稳压器是最常见的电子元件，很多初学者最先接触到的就是这类器件，但是，能够系统全面的介绍三端稳压器知识的书籍甚少，很多朋友都是一知半解，本想系统总结一下线性稳压器的各种参数及其意义，想了好久，还是没有头绪，就先从7805的数据手册上写的一些参数入手，来讨论一下各参数的意义吧。
LM7805是国家半导体开发出来比较成熟，较早的一种线性稳压半导体器件，现在仍然还有很多公司在使用，个人也用得比较多，因为很便宜且性能比较稳定。
常提到的三端稳压块7805就是指它了。
拿它作为例子很有代表性。
参数一：输出电压最简单的一个参数，就是稳压器的输出电压，能稳定在多少V，7805输出电压稳定在5V参数二：线性调整率稳压器的输入电压一般都比较宽，在该范围内，输入如果变化输出电压的变化有多大呢？该参数就是描述这种变化的一个参数。
很显然输出电压的变化是越小越好了，一般都是几毫伏。
拿7805作为例子来说吧，参考Data Sheet就可以知道，在常温，输出500mA电流的情况下，输入电压在7~25V之间变化的时候，输出电压的变化典型值为3mV，最大值为50mV参数三：负载调整率负载发生变化时，输出电压也会相应的发生变化，一般是负载越重，输出电压会有所下降，负载越轻输出电压会有所上升。
负载调整率就是反应这种变化的一个量。
看7805的Data Sheet可知，在负载变化在5mA~1.5A时，输出电压的变化范围在10~50mV参数四：静态电流对于线性稳压器来说是一个非常重要的参数。
该电流为驱动大功率调整管所必须的，它不流向负载，而是直接流向地，因此该电流是越小越好。
路灯自动控制电路
路灯自动控制电路路灯是校园的一道景色，也是校园照明不行缺乏的设备。
当前好多的学校还要采纳人工控制方式来控制路灯的开关，因为控制人员和控制开关一般处于室内，所以就不免出现了路灯早开、晚开、早关、晚关等一系列问题。
这不只是影响了全校师生的工作活动，同时也会造成电能浪费。
为了能在适合的时候翻开路灯为师生服务同时使控制智能化更安全化，应使用自动控制装置。
本设计采纳光敏电阻和通用集成运放LM324作为光照强度传感器，当光照强度变化的时候光敏电阻的阻值也随着变化，进而使LM324的输入电压变化，当变化到必定值的时候LM324的输出会产生突变，利用LM324的输出去控制继电器，进而达到控制路灯的目的。
而后利用数电集成电路制作一个时钟电路,时钟准时电路能够控制子夜灯，即是清晨时候只点亮50%的路灯，并且路灯功耗降低到本来的70%。
时钟准时电路同时还拥有控制路灯系统的功能，这样就有了故障保护，保证了夜间照明。
本设计还拥有路灯工作时间计时功能、准不时间可调等功能，是多功能路灯自动控制电路，能知足校园照明等需要。
电源部分整流滤波各样电子电路都要求用稳固的直流电源供电，由整流滤波电路可输出较为光滑的直流电压。
整流部分采纳桥式整流，使用1N4001硅整流二极管。
其最高反向工作电压(峰值)为50V，最大整流电流为1A，正向压降小于等于1V，反向电流小于5uA。
所以整流二极管1N4001能知足电路的需要。
本设计采纳3300uF有极性电容进行信号滤波。
直流稳压表17806三端稳压器的参数(Ci=0.33μF,C。
=0.1μF,Ta=25℃)输出电压范围最大输入电最大输出△V0(温度变化引器件压降(Vi-V0)输出电阻（v）压电流起)（mV/℃）（V）MΩ（V）（A）5.75~6.2535 1.5±0.7(I0=50OmA)2~2.5(I0=lA)17本设计采纳大多数CMOS集成CD4000系列集成块，它们的供电电压同意在+3～+18V范围内，还有整个电路运转所需要的最大电流是500mA，最大输出电阻远小于17mΩ。
关于 LM7806 详细中文资料
关于LM7806详细中文资料目录1.lm7806介绍2.实际应用3.引脚序号、引脚功能4.lm7806应用电路5.7806电参数三端稳压集成电路lm7806。
电子产品中，常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013样子的TO-92封装。
1.lm7806介绍用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
最大输出电流1.5A，LM78XX系列输出电压分别为5V;6V;8V;9V;10V;12V;15V;18V;24V。
2.实际应用在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率7806IC内部电路图.的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在lm78 ** 、lm79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
图中的引脚号标注方法是按照引脚电位从高到底的顺序标注的。
7806 TO220 三端稳压器
△Vo Iq △Iq △Vo/△T VN RR Vd RO Isc Ipk Vi
Typical Characterisitics
Output Characteristics
8 8
7806
Dropout Characteristics
Ta=25℃ Pulsed (V)
6
IO=0mA Ta=25℃ (V) Pulsed
TJ
(℃ )
OUTPUT CURRENT
IO
(A)
Power Derating Curve
2.0
(W) POWER DISSIPATION PD
1.5
1.0
0.5
0.0 0 25 50 75 100 125 150
JUNCTION TEMPERATURE
TJ
(℃ )
UNIT V V mV mV mV mV mA mA mA mV/℃ μV dB V mΩ mA A
Load Regulation
△Vo
Line regulation Quiescent Current Quiescent Current Change Output voltage drift Output Noise Voltage Ripple Rejection Dropout Voltage Output resistance Short Circuit Current Peak Current TYPICAL APPLICATION
℃ ℃
ELECTRICAL CHARACTERISTICS AT SPECIFIED VIRTUAL JINCTION TEMPERATURE (Vi=11V,Io=500mA,Ci=0.33μF, Co=0.1μF, unless otherwise specified )
78,79系列三端稳压器器件资料
7805 790578XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于R P与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。
下图为扩大输出电流的应用电路。
VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。
R1为偏置电阻。
该电路最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。
78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。
VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。
Ui端的最大输入电压仅取决于VT的耐压。
集成稳压器还可以用作恒流源。
下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
下图所示为输出-5V直流电压的稳压电源电路，IC采用集成稳压器7905，输出电流较大时应配上散热板。
三端稳压器的参数介绍
∙如何正确理解三端稳压器数据手册中各个参数的含义∙发布时间:2010-8-9 10:22:07 | 来源: 第一价值网| 查看: 1554次| 收藏 | 打印TAG：三端稳压器7805、7809、7812数据参数|输出电压|线性调整率|负载调整率|静态电流|静态电流变化量|输出噪声电压78系列三端稳压器是最常见的电子元件，很多初学者最先接触到的就是这类器件，但是，能够系统全面的介绍三端稳压器知识的书籍甚少，很多朋友都是一知半解，本想系统总结一下线性稳压器的各种参数及其意义，想了好久，还是没有头绪，就先从7805的数据手册上写的一些参数入手，来讨论一下各参数的意义吧。
LM7805是国家半导体开发出来比较成熟，较早的一种线性稳压半导体器件，现在仍然还有很多公司在使用，个人也用得比较多，因为很便宜且性能比较稳定。
常提到的三端稳压块7805就是指它了。
拿它作为例子很有代表性。
参数一：输出电压最简单的一个参数，就是稳压器的输出电压，能稳定在多少V，7805输出电压稳定在5V参数二：线性调整率稳压器的输入电压一般都比较宽，在该范围内，输入如果变化输出电压的变化有多大呢？该参数就是描述这种变化的一个参数。
很显然输出电压的变化是越小越好了，一般都是几毫伏。
拿7805作为例子来说吧，参考Data Sheet就可以知道，在常温，输出500mA电流的情况下，输入电压在7~25V之间变化的时候，输出电压的变化典型值为3mV，最大值为50mV参数三：负载调整率负载发生变化时，输出电压也会相应的发生变化，一般是负载越重，输出电压会有所下降，负载越轻输出电压会有所上升。
负载调整率就是反应这种变化的一个量。
看7805的Data Sheet可知，在负载变化在5mA~1.5A时，输出电压的变化范围在10~50mV参数四：静态电流对于线性稳压器来说是一个非常重要的参数。
该电流为驱动大功率调整管所必须的，它不流向负载，而是直接流向地，因此该电流是越小越好。
三端稳压器型号大全
三端稳压、基准源、低压差7805 5V 1A TO-220 7806 6V 1A TO-220 7808 8V 1A TO-220 7809 9V 1A TO-220 7810 10V 1A TO-220 7812 12V 1A TO-220 7815 15V 1A TO-220 7818 18V 1A TO-220 7820 20V 1A TO-220 7824 24V 1A TO-220 7905 ~5V 1A TO-220 7906 ~6V 1A TO-220 7908 ~8V 1A TO-220 7909 ~9V 1A TO-220 7910 ~10V 1A TO-220 7912 ~12V 1A TO-220 7915 ~15V 1A TO-220 7918 ~18V 1A TO-220 7920 ~20V 1A TO-220 7924 ~24V 1A TO-220 78L05 5V 0.1A TO-92 78L06 5V 0.1A TO-92 78L07 7V 0.1A TO-92 78L08 8V 0.1A TO-92 78L09 9V 0.1A TO-92 78L10 10V 0.1A TO-92 78L12 12V 0.1A TO-92 78L15 15V 0.1A TO-92 78L18 18V 0.1A TO-92 78L20 20V 0.1A TO-92 78L24 24V 0.1A TO-92 79L05 ~5V 0.1A TO-92 79L06 ~6V 0.1A TO-92 79L07 ~7V 0.1A TO-92 79L08 ~8V 0.1A TO-92 79L09 ~9V 0.1A TO-9279L10 ~10V 0.1A TO-92 79L12 ~12V 0.1A TO-92 79L15 ~15V 0.1A TO-92 79L18 ~18V 0.1A TO-92 79L20 ~20V 0.1A TO-92 79L24 ~24V 0.1A TO-92 78L05H 金封TO-5 78T05 5V 3A TO-220 78M12 12V 0.5A TO-220 79M12 ~12V 0.5A TO-220 78N04 4V 0.3A TO-126 78N05 5V 0.3A TO-126 78N08 8V 0.3A TO-126 78N09 9V 0.3A TO-126 78N12 12V 0.3A TO-126 78N15 15V 0.3A TO-126 79N06 ~6V 0.3A TO-126 79N09 ~9V 0.3A TO-126 AN6610 20V 1.2A TO-126 T7815BT 15V 1.5A TO-220 LM138K 12.V~32V 5A ±% TO-3 LM217LZ 1.2V~37V 0.1A TO-92 LM217M 1.2V~37V 0.5A TO-252 LM285Z-1.2 1.2V 10UA-20MA ±% TO-92 LM285Z-2.5 2.5V 10UA-21MA ±% TO-92 LM309K 5V 1A TO-3 LM317LZ 1.2V~37V 0.1A TO-92 LM317M 1.2V~37V 0.5A TO-252 LM317H 1.2V~37V 0.5A TO-5 LM317T 1.2V~37V 1.5A TO-220 LM317K 1.2V~37V 1.5A TO-3 LM323K 5V 3A TO-3 LM337LZ ~1.2V至~37V 0.1A TO-92 LM337T ~1.2V至~37V 1.5A TO-220 LM337K ~1.2V至~37V 1.5A TO-3 LM338T 1.2V~32V 5A TO-220 LM338K 1.2V~32V 5A TO-3LM350T 1.2V~33V 3A TO-220 LM350K 1.2V~33V 3A TO-3 LM320K-12 ~12V 1.5A TO-3 LM320K-15 ~15V 1.5A TO-3 LM340K-5 5V 1.5A TO-3 LM340K-15 15V 1.5A TO-3 LM396K 1.25V~15V 10A TO-3 LM34DZ TO-92 LM35DZ TO-92 LM334Z TO-92 LM335Z TO-92 W7909金封~9V 1.5A TO-3 LM129AH 6.9V 600UA-15MA10PPM TO-46 CA3420T 八脚TO-5 LM236AH-5.0 5.0V ±2% TO-46 LM236H-5.0 5.0V ±4% TO-46 LM385-1.2 1.2V 15UA-20MA ±% TO-92 LM385-2.5 2.5V 15UA-20MA ±% TO-92 LM336-2.5 2.5V 400UA-10MA TO-92 LM336-5 5V 400UA-10MA TO-92 LM1086CT-3.3 3.3V 1.5A TO-220 LM2435T 五脚TO-220 LM2439T 五脚TO-220 LM2930Z-5 5V 0.15A TO-92 LM2931-3.3 3.3V 0.1A TO-92 LM2931AZ-5 5V 0.1A TO-92 LM2931AT-5 5V 0.1A TO-220 LM2931CT 3V~24V 0.1A TO-220 LM2936Z-5 5V 50MA TO-92 LM2937ET-5 5V 0.5A TO-220 LM2940CT-5 5V 1A TO-220 LM2940T-5 5V 1A TO-220 LM2940T-8 8V 1A TO-220 LM2940T-9 9V 1A TO-220 LM2940CT-12 12V 1A TO-220 LM2940T-12 12V 1A TO-220 LM2940CT-15 15V 1A TO-220LM2940T-10 10V 1A TO-220 LM2940S-5 5V 1A 贴片TO-263 LM2940CS-12 12V 1A 贴片TO-263 LM2941CS ADJ 1A 贴片TO-263 LM2941CT ADJ 1A 五脚TO-220 LM2990T-5 5V 1A TO-220 LM2575T-5 5V 1A TO-220 LM2575HVT-5 5V 1A TO-220 LM2575T-12 12V 1A TO-220 LM2575T-15 15V 1A TO-220 LM2575T-ADJ 1.23V-37V 1A TO-220 LM2576T-5 5V 3A TO-220 LM2576T-12 12V 3A TO-220 LM2576T-ADJ 1.23V-37V 3A TO-220 LM2576HVT-5.0 1.23V-57V 3A TO-220 LM2576HVT-ADJ 1.23V-57V 3A TO-220 LM2575HVS-ADJ 1.23V-57V 1A 贴片TO-263 LM3999Z 6.95V 5PPM TO-92 LM431ACZ 2.5V-36V 0.15A TO-92 LM431AIZ 2.5V-36V 0.15A TO-92 TL431 2.5V-36V 0.1A TO-92 TL431I 2.5V-36V 0.1A TO-92 TA76431S 2.5V-36V 0.15A TO-92L LP2950-3.3 3.3V 0.1A TO-92 LP2950CZ-5 5V 0.1A TO-92 LT1009CZ 2.5V TO-92 LT1033CT ~1.2V至-32V 3A TO-220 LT1584CT ADJ 7A TO-220 UPC574J 31V-35V 10MA TO-92 KA33V 31V-35V 10MA TO-92 KA336-2.5 2.5V 电压基准源TO-92 KA336-5.0 5V 电压基准源TO-92 KA7545Z 4.5V 电压基准源TO-92 MC34064P-5 5V 电压基准源TO-92 IL8069 2.5V 电压基准源TO-92 S3052V 5V 3A TO-3P S8054 TO-92S3122V 12V 3A TO-3P AS273TL9480VB TO-220 BA033ST 3.3V 五脚TO-220F 8033J 3.4V 3A 五脚TO-220。
+-6V直流稳压输出
计。 方案选择：因为需要输出正、负 6V 的电压。而输入是 220V 的交
