工程制图解题指导总复习.pdf
工程制图复习题及答案
工程制图复习题及答案1. 简述工程制图的基本原则。
2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。
3. 描述尺寸标注的基本规则。
4. 简述剖面图和断面图的区别及应用场景。
5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。
6. 列举常见的工程材料，并说明它们在制图中的表示方法。
7. 描述如何使用AutoCAD软件绘制简单的平面图形。
8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。
9. 简述装配图的作用及其在工程制图中的重要性。
10. 给出一个工程制图的实例，说明其设计意图和制图步骤。
答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。
这些原则确保图纸能够被准确无误地理解和执行。
2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。
这两种方法在不同国家和地区有不同的使用习惯。
3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。
4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。
5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。
它们确保了部件的互换性和装配的可行性。
6. 常见的工程材料包括：钢材、铝材、塑料、木材等。
在制图中，材料通常通过特定的符号或文字说明来表示。
7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。
8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。
9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。

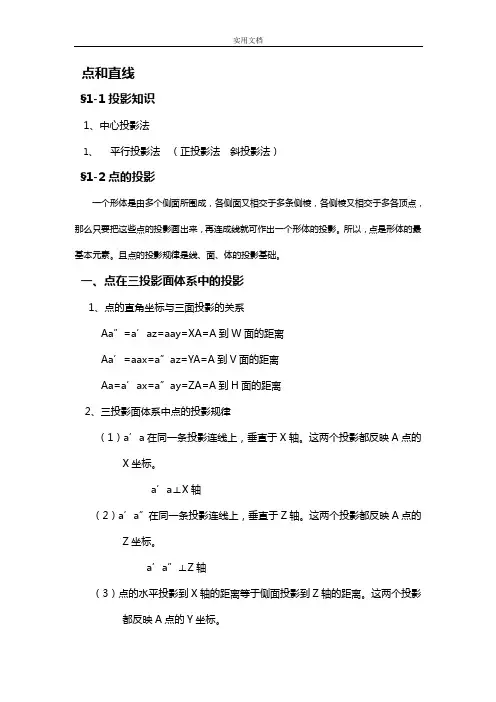

工程制图全册复习要点
点和直线§1-1投影知识1、中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，那么只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线、面、体的投影基础。
一、点在三投影面体系中的投影1、点的直角坐标与三面投影的关系Aa”=a’az=aay=XA=A到W面的距离Aa’=aax=a”az=YA=A到V面的距离Aa=a’ax=a”ay=ZA=A到H面的距离2、三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
aax=a”az二、两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H、W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V、W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V、H面投影可反映出其左右关系。
三、重影点当空间两点处于特殊位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四、投影轴和投影面上点的投影小结：1、作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2、点的投影方向：自上向下、自前向后、自左向右3、判断重影点的可见性：前遮后、上遮下、左遮右§1-2直线的投影一、直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上任意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
(word完整版)工程制图复习题(含答案)汇总,推荐文档
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图基础习题集答案).pdf
1-2 按照左图的形式，在图形右边空白处重画一次。
1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。
2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。
第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。
2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线2-8 根据已知条件完成直线的三面投影。
（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。
V面前方22mm，点D则属于V面。
H面上方20mm处。
25mm, 点H在点G的下方。
2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。
2-10 根据已知条件，完成线段AB的投影。
（1）AB的实长为25毫米。
（2）AB对V面的倾角为β=300。
工程制图基础习题集和答案解析.pdf
1-2 按照左图的形式，在图形右边空白处重画一次。
1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
2-1 根据直观图中各点的位置，画出它们的两面投影图。
2-2 已知各点的两面投影，画出它们的第三投影和直观图。
2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。
2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。
第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。
2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线2-8 根据已知条件完成直线的三面投影。
（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。
V面前方22mm，点D则属于V面。
H面上方20mm处。
25mm, 点H在点G的下方。
2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。
2-10 根据已知条件，完成线段AB的投影。
（1）AB的实长为25毫米。
（2）AB对V面的倾角为β=300。

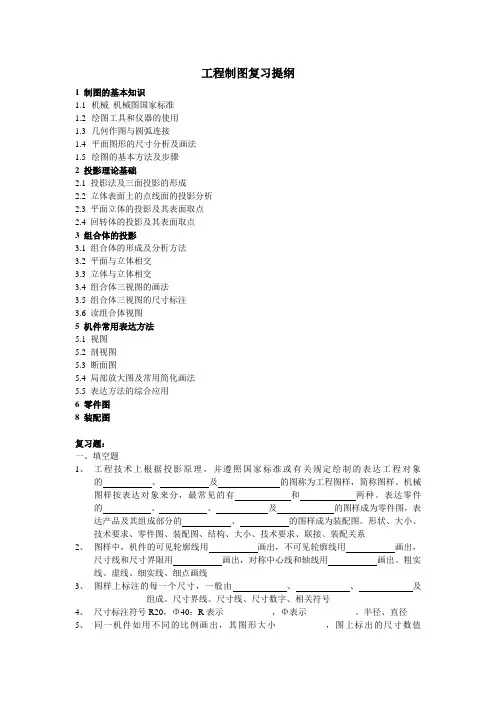

工程制图复习提纲
工程制图复习提纲1 制图的基本知识1.1机械机械图国家标准1.2绘图工具和仪器的使用1.3几何作图与圆弧连接1.4平面图形的尺寸分析及画法1.5绘图的基本方法及步骤2 投影理论基础2.1 投影法及三面投影的形成2.2 立体表面上的点线面的投影分析2.3 平面立体的投影及其表面取点2.4 回转体的投影及其表面取点3 组合体的投影3.1 组合体的形成及分析方法3.2 平面与立体相交3.3 立体与立体相交3.4 组合体三视图的画法3.5 组合体三视图的尺寸标注3.6 读组合体视图5 机件常用表达方法5.1 视图5.2 剖视图5.3 断面图5.4 局部放大图及常用简化画法5.5 表达方法的综合应用6 零件图8 装配图复习题：一、填空题1、工程技术上根据投影原理，并遵照国家标准或有关规定绘制的表达工程对象的、及的图称为工程图样，简称图样。
机械图样按表达对象来分，最常见的有和两种。
表达零件的、、及的图样成为零件图，表达产品及其组成部分的、的图样成为装配图。
形状、大小、技术要求、零件图、装配图、结构、大小、技术要求、联接、装配关系2、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。
粗实线、虚线、细实线、细点画线3、图样上标注的每一个尺寸，一般由、、及____________组成。
尺寸界线、尺寸线、尺寸数字、相关符号4、尺寸标注符号R20，Φ40：R表示___________，Φ表示___________。
半径、直径5、同一机件如用不同的比例画出，其图形大小___________，图上标出的尺寸数值___________。
不同、相同6、工程常用的投影法分为____________和____________两类，其中正投影法属于____________投影法。
中心投影法、平行投影法、平行7、三视图的投影规律为：主视图与俯视图____________，主视图与左视图____________，俯视图与左视图____________。
工程制图总复习提纲_20121211
工程制图总复习提纲2012.12.11一、正投影基本规律1.正投影法的投影特点1)真实性——平面图形/线段∥投影面2)积聚性——平面图形/线段⊥投影面3)类似性2.正投影法的基本规律：长对正、高平齐、宽相等3.直线的投影1)一般位置直线——3斜线2)投影面的平行线——正平线/水平线/侧平线(1斜线：反映实形和倾角，2正线：平行于投影轴)-表2-1(P32)3)投影面的垂直线——正垂线/铅垂线/侧垂线(1点：积聚，2正线：垂直于投影轴/反映实形)-表2-2(P33)4)直线投影特点：线性不变——线、点从属性不变平行性不变4.平面的投影1)一般位置平面——3类似形(拓扑不变)2)投影面的垂直面——正垂面/铅垂面/侧垂面(1斜线：积聚&反映倾角，2类似)-表2-3(P36)3)投影面的平行面——正平面/水平面/侧平面(1实形，2正线：积聚)-表2-4(P37)二、立体(截切立体和相贯立体的三面投影)1.立体的投影2.立体的表面取点平面立体——棱柱、棱锥（台）回转体圆柱：1圆2矩形圆锥：1圆2等腰三角形球：3圆立体表面取点(积聚性：一求二、二求三)是求截交线、相贯线的基础3.截切立体平面立体—截交线端点：截平面和棱线的交点回转体圆柱(①⊥轴线②∥轴线③∠轴线)-表3-1(p49)圆锥(①过锥顶—等腰△，②θ＝90°—圆，③④⑤θ<90°—非圆曲线)-表3-2(p53)球(①∥投影面—1圆，2正线，②⊥投影面—1斜线，2非圆曲线)-表3-3(p56)单个截平面截切多个截平面截切组合回转体的截切截交线的特点：共有性封闭性形状—直线/圆/非圆曲线求截交线的方法：积聚性法辅助直线法/辅助圆法求截交线的思路与做图步骤：积聚性法辅助直线法辅助圆法4.立体相贯求相贯线的方法：积聚性法辅助平面法圆柱与圆柱相贯——圆柱正交相贯(特点与简化画法)圆柱与方柱相贯、等径相贯同轴回转体相贯求相贯线的思路与做图步骤：积聚性法辅助平面法5.核心方法积聚性法求截交线和相贯线辅助直线法/辅助圆法求截交线求截交线/相贯线的关键：分析判断截交线/相贯线的空间形状和投影特点6.重点内容利用积聚性法/辅助直线法/辅助圆法求立体的截交线利用积聚性法求圆柱正交相贯7.重点习题习题集：2-6(p10-11)、3-1(p12-15)、3-2(1-12) (p16-18)三、组合体、机件表达方法(视图、剖视、断面图、其它表达方法)1.组合体画图、读图、基本视图、向视图表达2.组合体取剖视、注尺寸(重点为单一剖切平面的全剖、半剖、局部剖，特别注意肋板的剖切)3.半剖视图：主视图右边、左视图前边、俯视图右边/前边4.给两个视图，求第三视图5.取指定视图的剖视6.移出断面图的画法7.肋板等结构的表达方法8.视图标注省略的最高原则：不注自明9.核心方法形体分析法(p73-74)线面分析法(p74-76)10.重点习题习题集：4-7(1-2)(p26)、5-1(p28)、5-2 (p28)、5-9(p31)、5-15(p33)、5-16~5-20 (p34-38)四、标准件、常用件1.螺纹画法1)内螺纹画法——视图、剖视2)外螺纹画法——视图、剖视1)内、外螺纹连接画法——视图、剖视2.尺寸注法1)普通螺纹尺寸注法2)非密封管螺纹尺寸注法3)内、外螺纹连接尺寸注法3.螺纹紧固件1)螺纹紧固件标记：文字叙述－标记2)螺栓、双头螺柱、螺钉连接的画法(简化画法)4.标准件键、销(在装配图中认识)5.重点习题习题集：6-1(p41)、6-2(1-3)(p41)、6-3(p42)五、零件图1.读图2.尺寸标注: 第一章§1.5尺寸注法(P8-11)，第四章§4组合体的尺寸注法(P77-82)，第六章§2.4螺纹的种类与标注(P111-112)，第七章§2.2.5常见孔的尺寸注法(P135)，§3.2零件图的尺寸注法(P136-137)3.极限与配合：标注的各个部分的含义φ26H7/f64.零件图、装配图中的标注：文字叙述－极限与配合注法5.表面结构：注法Ra值的含义及单位，去除材料加工表面和非去除材料加工表面的判定6.核心方法形体分析法7.重点习题习题集：7-1(p44)、7-4(p46-47)六、装配图1.读图：尺寸类型(特性尺寸、装配尺寸——配合尺寸/连接尺寸/相对位置尺寸、外形尺寸、安装尺寸、其它必要尺寸)、配合方式(配合制度、配合种类、极限与配合代号含义——教材：p148-152)、表达方法、工作原理2.明细栏内容(零件/标准件种类和数量)3.合理装配结构——教材：图8-8～图8-14(p166-167)七、核心方法总结1.积聚性法——求截交线、相贯线2.辅助直线法/辅助圆法——求截交线3.形体分析法——组合体、机件的读图、画图、标注尺寸4.线面分析法——组合体、机件的读图、画图八、考题类型1)选择题(不定项)2)截切相贯3)紧固件4)图样画法5)零件图(尺寸/填空)6)装配图(填空/选择)。
工程制图解题指导总复习
第1章制图的基本知识1-3 尺寸标注。
1.注出直径、半径和角度。
2.找出左图中尺寸注写的错误，再右图上正确注出。
1-4在下列平面图形上注写尺寸，尺寸数值直接在图上量取，取整数(单位:mm)。
1-5 用两种方法画出长、短轴各为60mm、40mm的椭圆。
要求连接光滑。
1.同心圆法。
2.四圆心法1-6 画出ф60的圆的内接整整六边形。
第2 章投影原理2-3 根据模型（或轴测图）画三视图（箭头指向为正面投射方向）。
1.2.3.4.5.6.7.8.2-4 根据立体图补全三面投影图。
1.2.3．4.5.7.8.第7章轴测图7-1 1.画出下列形体的正等轴测图。
2.3.7-2 1.画出下列形体的斜二轴测图。
2.3.7-3.自选轴测种类及投射方向，画出下列形体的轴测图。
1.2.3.4.8-68-88-108-118-128-138-148-158-168-178-188-208-258-268-299-1.已知锥顶S及底圆的投影：(1)画出斜锥的三面投影；(2)画出正面、水平投影外形轮廓线的三面投影；(3)求水平面R与斜锥的截交线。
9-2.完成带缺口斜圆柱的水平投影，并求出其侧面投影9-3.画出渠道及扭曲面翼墙段的1-1断面图。
9-4.画出扭曲面翼墙段的1-1断面图。
9-71.计算组合面1-1、2-2、3-3断面直线段和圆弧半径的尺寸大小，填入表中；2.画出3-3断面图。
第10章标高投影10-1 已知直线段AB两端点的高程，求该线段的坡度i，并定出线段上高程为整数的各点。
(比例：1:100)10-2 在高程为-4m的地面上开挖一高程为-6m的基坑，挖方边坡为2:1，求作开挖线及坡面交线。
(比例：1:100)10-3各水平面高程及边坡坡度如图所示，求坡脚线及坡面交线。
(比例：1:100)10-4 1.在高程为0m的地面上筑一高程为3m的平台，下图均为平台一角，求坡脚线及坡面交线。
(比例：1:200)10-4 2.在高程为0m的地面上筑一高程为3m的平台，下图均为平台一角，求坡脚线及坡面交线。
画法几何及工程制图解题指导
d’
a’
c’
V
a
c
H
b
d
29.07.2021
.
25
【补充题1】求点C与直线AB间的距离。 c’
C点到AB的距离 c1
ZC
a’
X
(a1)b1
a
ZA c
ZAB a1’ ZA
b’
ZB
b
29.07.2021
. c1’
ZB
b1’
26
a1’ a’
c1’ H1 V1 k1’
【补充题2】求C点 到AB直线的距离
d
.
32
3-3(1) 作直线AB在⊿DEF平面上的投影。
a’
b’
e’
d’
a0’
b0’
Xd
a0
f’ O
e
a
b0
a01
e1
b01
b
f f1
29.07.2021
a1
.
b1
33
3-3（2）作△ABC外接圆圆心K的投影。 b’
a’ X
b
c’ O
c
a
分析：要作△ABC外接圆圆心K的投影。实际上只要在△ABC内作出其任意两条边 的中垂线，其交点就是△ABC外接圆的圆心K。因为三角形外接圆的圆心，是此三角形 三边垂直平分线的交点。
a’
ZA
Y
YA
B
a
ZA
a1’
.
ZB
b 直线实长
ZB
b1’
23
3-1（3）过点C作直线AB的垂线CD。 c’
a’
X
a
ZC d’
ZA c d
a1’ ZA d1’
工程制图总复习
注意：剖切平面后的结构不要遗漏。 此线不能漏
此线不能漏
Hale Waihona Puke 此线不能漏此线不能漏
此处不能画线
主视方向
主视方向
主视方向
主视方向
半剖 特点 范围 标注 注意
来出不示表 槽凹, 时剖全
一半视图,一半剖视 对称或接近对称的物体 同全剖 以点画线分界,不画虚线
波浪线不应与其他 图线重合
局部剖
特点 比较灵活，兼固内外结构
A-A
A
A
A A
A
A (1)画法：按剖视图的画法画 (2)必须标注
剖切面与剖切方法 2.用几个相交的剖切平面剖切：几个剖切平面相交，交线垂直某一基本投影面
A A
(1)画法：先剖切、转平后再投
A-A
影
(2)必须标注
(3)注意：剖切平面后的可 见部分位置不转
A
画出A-A旋转剖视图
画出旋转剖视图
2.用几个相交的剖切平面剖切：几个剖切平面 相交，交线垂直某一基本投影面
以主视图为中心，远离主视为前方
第6章 常用表达方法
四、斜视图 将物体向不平行于基本投影面的平面投射所得的视图叫斜视图。
A A
观看斜视
A
图
A旋转
注意： 1.斜视图要标注投影方向、名称 2.配置：一般按投影关系直接投影，也允许旋转摆平画图 3.不反映实形的部分用波浪线隔开省略不画
4.结构是完整且外形轮廓自成封闭,可不用波浪线
尺寸数字——水平数字字头朝上；垂直数字字头朝左
尺寸界线 18
尺寸线
25 10
40
尺寸数字
尺寸终端
第三章 立体
一、投影法的概述 二、分类 1. 中心投影
“画法几何及工程制图”复习题(含答案).pdf
4. 在字体的号数系列中，字体的号数值是其前一个的：
A. 1.2 倍
B. 2 倍
C. 3 倍
D. 2.0 倍
答案：B
5. 图纸上的汉字应写成长仿宋体，汉字的字高是字宽的：
A. 1.2 倍
B. 2 倍
C. 3 倍
D. 2.0 倍
答案：B
6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中 A2 幅面的尺寸为：
答案：C
19. 在任意斜平面内：
A. 只有一条正平线
B. 有二条正平线
C. 有无数条正平线，且它们的同面投影相互平行
D. 有无数条正平线，且它们的同面投影相交
答案：C
20. 在下图中用辅助投影法求线段 AB 的正面倾角β时，新投影轴应：
A. 平行于 a’b’ 答案：A
B. 垂直于 a’b’
C. 平行于 ab
8 钢筋混凝土结构图（了解）
1. 了解钢筋混凝土结构的基本知识 2. 掌握钢筋混凝土结构的图示方法 3. 掌握钢筋混凝土结构图的阅读方法
9 房屋建筑图（了解）
1. 了解房屋的组成和各部分的作用，了解房屋的一般设计方法 2. 了解房屋施工图的分类及有关规定 3. 了解房屋总平面图的绘制方法 4. 掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法 5. 了解建筑详图的绘制方法
10 桥梁、涵洞工程图（了解）
了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法
2
学海无涯
题 1：单项选择题，将正确答案填写在括号内
1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。某些行业部门还制定有部颁标准，则部 颁标准是：
A. 参考作用 B. 与国家标准并行使用 C. 取代国家标准 D. 对国家标准的补充 答案：D
工程制图期末总复习
P61-(2)
P62-(3)
P图
移出断面图
简化画法——肋板
第六章 标准件和常用件
基本要求： (P107-114) 了解螺纹的规定画法和标记， 掌握螺纹紧固件的规定画法和标记， 了解键、轴承、齿轮的规定画法。 知识点： 内、外螺纹及旋合时的规定画法 螺纹的标记 轴承的规定画法、齿轮啮合的规定画法
第三章 基本体
基本要求： (P42-64) 掌握平面立体的投影方法、基本立体的投 影方法、立体表面上取点和线的方法、截 交线和相贯线画法。
知识点： 基本体投影特征 平面与基本体（投影中的特征斜线） 基本体与基本体（相贯线——“三通”）
基本体截切——积聚性斜线
回转体被截切
a’
a”
例 完成圆柱切
知识点： 形体分析法、线面分析法 特征视图 线条、线框
P43-2
P47-(7)
P47-(8)
P50-(13)
P52-(17)
P52-(18)
P57-(1)
P58-(2)
P49-(11)
P49-(12)
P51-(15)
P51-(16)
第五章 图样画法
基本要求： (P89-105) 掌握视图的画法、剖视图的画法、断面图 的画法，了解其他规定画法和简化画法。
图线型式
粗实线
细实线 虚线 点画线
图线宽度 图线应用
b = 0.7~1.0 mm 可见轮廓线
约b/2 约b/2 约b/2
尺寸线、剖面线等 不可见轮廓线 轴线、对称中心线
工程制图总复习
第一题：两直线交叉及其重影点； 第二题：根据轴测图补画视图中的缺线； 第三题：根据两个视图，补画出第三个视图； 第四题：补齐全剖视图中所缺的图线； 第五题：补画三视图，并将其画成全剖视图； 第六题：画移出断面图；
第七题：螺栓连接或双头螺柱连接的结构图；
第八题：读零件图
33
第 一 题 ： 两 直 线 交 叉 及 其 重 影 点
三、直线与直线的相对位置
空间两直线的相对位置分为：平行、相交、交叉。 2 ．两直线相交
两直线相交的投影特性： 若空间两直线相交，则其同面投影必相交，且交点的投影 必符合空间一点的投影规律。
34
例题：由下列投影图判断直线AB、CD的相对位置。
c′ b′ k’ a′ a” d′ d k b d” b” c”
粗、细线 剖面线画到 ?位置
应为?度
倾斜?度
螺柱联接装配图的比例画法
l
t
螺柱连接的几点说明：
bm
1）双头螺柱旋入端的长度bm由带螺 孔的被连接件的材料而定。
bm=d （GB/T897-1988）钢、青铜 bm=1.25d (GB/T898-1988) 铸铁 bm=1.5d (GB/T899/1988) 度介于铸铁和铝之间 bm=2d (GB/T900-1988) 合金、非金属材料
表1-3 机械制图的图线形式及应用的说明。
图线名称 粗实线
2～6 ≈1
图线形式
图线宽度 b 约b/2 约b/2 约b/2 约b/2
图线应用
可见轮廓线；可见过渡线 不可见轮廓线；不可见过渡线 尺寸线、尺寸界线、剖面线、 重合断面的轮廓线及指引线等
虚 线 细实线 波浪线 双折线 细点划线 粗点划线 双点划线
