阅读零件图题型
工程制图读书上零件图回答问题
一、轴读书上P245零件图回答问题：1、轴的主要作用是支撑传动件，并通过传动件（如齿轮、皮带轮等）来实现旋转运动及传递扭矩。
2、轴两端的倒角尺寸是1mm。
用C1来表达。
未注倒角为C1。
3、轴有2个键槽，键槽长为25mm，19mm，宽为6mm，5mm，键深为3.5mm，3mm4、轴具有圆角、倒角、键槽、退刀槽、砂轮越程槽、中心孔和螺纹等结构。
5、其中圆角的半径为。
6、直径φ15上偏差为0 ，下偏差为-.018 ，最大极限直径为15 ，最小极限直径为14.982，公差为0.018。
查表得偏差代号为h，公差等级为77、粗糙度最小的是（哪个）φ15,φ22圆柱表面，加工质量高（高还是底）。
8、左下面的两个视图是叫断面图，表达轴断面的形状。
9、右下角的视图是放大图2:1 图，表达轴槽的的形状。
10、轴的总长为154mm 。
11、螺纹处退刀槽的尺寸为，槽宽为，槽深为12 、轴的零件图共用一个主视图加其他的三个断面图和放大图来表达。
13、主视图采用加工位置来选择。
14、螺纹的基本尺寸是，查表小径是，大径是，螺距是。
15、主要长度方向基准面是右端，从基准出发标注定位尺寸有12 ，80 ，10 ，23 。
定形尺寸φ，φ22 ，φ17 ，φ20 。
辅助基准是左端面，φ30右端面，从基准出发标注定位尺寸有，33 ，5 ，16、两个键槽长度的定位尺寸为7、5，定形尺寸长度为14、19,，其键槽宽度和深度尺寸在两个移出断面图中标注。
17、2Xφ15表示槽的宽为2，直径为φ15。
18、轴材料是45钢，比例是1：119、规定了轴线的形位公差，─│φ0.01指轴线的直线度为φ0.01二、阀杆p316（同济大学）1、该零件，具有方头，倒角等结构。
该零件材料是40Cr 钢，比例是1：1 。
零件名称是阀杆2、方头表面粗糙度为3.2,请把它标注在图中。
3、轴径φ14圆柱表面粗糙度为是 3.2 。
左端面的表面粗糙度为25 是表面粗糙度要求最高的是（哪个面）φ18,φ14，数值是 3.24、轴径φ14C11（-0.095-0.205）的基本尺寸是14 ，基本偏差代号是 C ，公差等级是11 。
读零件图(高职机械)含答案
5、100，40
读端盖4零件图并回答问题（每空1分，30分）
1.零件的主视图是采用剖切平面剖切得到的剖视图。
2.右端面上φ10孔的定位尺寸为。
3.左端面表面粗糙度代号为，其含义为：（3分）
4.φ55的同轴度公差的基准要素是。
5.六个沉孔的定位尺寸为。
读泵体13零件图，回答问题.(共30分)
1、图中采用了哪些视图和剖视？（5分）
2、标出长、宽、高三个方向的主要尺寸基准。（3分）
2、解释图中形位公差代号的含义？（4分）
4、零件切削加工表面的粗糙度有几级要求？指出表面粗糙度要求最高的代号含义？（4分）
5、写出螺孔的两个定位尺寸。（4分）
6、画出左视图的外形图。尺寸从图中量取。（10分）
读轴承盖12零件图并回答问题（每空1分，30分）
1、该零件采用了哪些视图和剖视？（3分）
2、左视图中标有①的圆弧是直径为和直径为两圆柱表面相交形成线。（3分）
3、标出图中长、宽、高三个方向的主要尺寸基准。（3分）
4、解释φ75h9( )的含义。（6分）
5、零件切削加工表面的表面粗糙度有几级要求？解释要求最高的表面粗糙度代号的含义。（3分）
6.零件上有个螺纹孔，其代号为，螺纹孔的定位尺寸为。
7.解释φ32H8的含义（4分）。
8.说出垂直度公差代号的含义（4分）。
9.画出零件的右视图外形图,尺寸从图中量取。（10分）
1、两相交剖切面，全剖。
2、20。
3、 用去除材料方法获得，Ra的上限值为12.5微米。
4、φ16H7孔的轴线。
5、φ71。
3、被测要素为φ32H7圆柱孔的轴线，公差项目为垂直度，公差值为0.04，基准要素为上顶面。
机械制图——识读零件图
A 普通螺纹 B 直径 C 制造
查看答案 重新选择
2.单选 第（3）题 共（6）题
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 2.单项选择题（共6小题，每小题1分）
（4） M36×2尺寸
中36表示： A 大经 B 直径
C 基本尺寸
查看答案 重新选择
2.单选 第（4）题 共（6）题
3.多选 第（2）题 共（3）题
四、读阀体零件图，回答问题。（23分）
工程图学
3.多项选择题（共9分，每小题3分）
（3） 零件长、宽、高度 方向主要尺寸基准为： A 宽：零件前后对称面
B 长：零件左端面
C 高：主视图中水平点画 线处
D 长：主视图中竖直点画 线处
查看答案 重新选择
3.多选 题目结束
（6）该零件总长尺寸是：
总高尺寸是：
7—零件图
查看答案
重新填写
1.填空 第（6）题 共（6）题
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 2.单项选择题（共6小题，每小题1分）
（1）主视图用了什 么表达方法？
A 半剖视图 B 全剖视图 C 剖视图
查看答案 重新选择
2.单选 第（1）题 共（6）题
重新填写
1.填空 第（2）题 共（6）题
四、读阀体零件图，回答问题。（23分）
工程图学 1.填空（共6小题，8分，每空1分） （3）该零件图绘图比例是：
7—零件图
查看答案
重新填写
1.填空 第（3）题 共（6）题
四、读阀体零件图，回答问题。（23分）
工程图学 1.填空（共6小题，8分，每空1分）

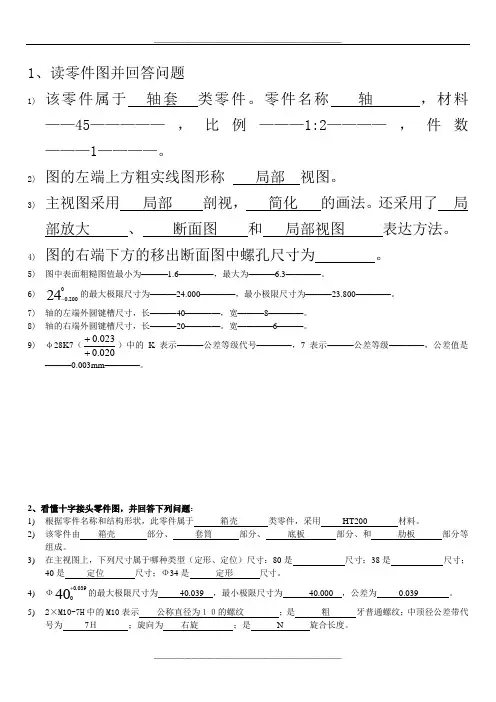

机械制图零件图习题(打印练习)
1、读零件图并回答问题1) 该零件属于 轴套 类零件。
零件名称 轴 ，材料——45—————，比例———1:2————，件数———1————。
2) 图的左端上方粗实线图形称 局部 视图。
3) 主视图采用 局部 剖视， 简化 的画法。
还采用了 局部放大 、 断面图 和 局部视图 表达方法。
4)图的右端下方的移出断面图中螺孔尺寸为 。
5) 图中表面粗糙图值最小为———1.6————，最大为———6.3————。
6) 240200.0-的最大极限尺寸为———24.000————，最小极限尺寸为———23.800————。
7) 轴的左端外圆键槽尺寸，长———40————，宽———8————。
8) 轴的右端外圆键槽尺寸，长———20————。
宽————6———。
9) φ28K7（020.0023.0++）中的K 表示———公差等级代号————，7表示———公差等级————，公差值是———0.003mm ————。
2、看懂十字接头零件图，并回答下列问题：1) 根据零件名称和结构形状，此零件属于 箱壳 类零件，采用 HT200 材料。
2) 该零件由 箱壳 部分、 套筒 部分、 底板 部分、和 肋板 部分等组成。
3) 在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是 尺寸；38是 尺寸；40是 定位 尺寸；Ф34是 定形 尺寸。
4) Ф40039.00+的最大极限尺寸为 40.039 ，最小极限尺寸为 40.000 ，公差为 0.039 。
5) 2×M10-7H 中的M10表示 公称直径为１０的螺纹 ；是 粗 牙普通螺纹；中顶径公差带代号为 7Ｈ ；旋向为 右旋 ；是 N 旋合长度。
6)表示：被测要素为%%c 通孔轴线；基准要素为套筒轴线；公差项目为垂直度；公差值为%%c0.02 。
7)零件上共有个螺孔，他们的尺寸分别是8)该零件外表面最光滑。
3、看懂主轴零件图，回答下列问题：。
机械制图零件图装配图试卷
《机械制图》期末试卷（A 卷）
（开卷考试）
班级学号姓名
一）回答问题（15分）
1、泵体采用了个视图,主视图是剖，左视图是剖，俯视图是画法.
2、零件地总体尺寸：长，宽，高.
3、2xM18表示地是(粗或细牙)螺纹,"18"是直径,是（内或外，左或右）螺纹.
4、该零件采用去除材料方法获得地表面粗糙度中要求最高地是面，要求最低地是面.
5、φ40H7地意义: φ40是孔地尺寸 ,H 是代号,7是等级.二）画出Ⅰ处结构地B 局部视图（10分）.
二、读装配图(75分)
1、看懂"泄气阀"装配图,回答下列问题:(15分)
1)本装配图由个图形表达，主视图采用剖视图，该图中用双点划线绘制图形是画法. 2）本图地总体尺寸是，φ6H7/g6是尺寸，表示件和件之间是制配合.3）件3地作用是. 2、在第三页（白纸）上画出件7（阀杆套）地零件图，并且抄注相关尺寸(20分). 3、在第三页（白纸）上画出件5（阀座）地零件图，并且抄注相关尺寸.(20分) 4、在第三页（白纸）上画出件6（阀杆）地零件图，并且标注全部尺寸.(20分)。
机械制图-识读零件图-22题(答案)
1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。
2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。
【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。
4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5.说明符号6.3、6.3的含义。
【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。
6.在零件图右下角的空白处画出主视图的外形（虚线不画）。
1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。
2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。
3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。
4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。
5.说明符号6.3的含义。
表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。
三、装配图拆画零件图。
快速阀是用于管道截通的装置，内有齿轮齿条传运机构。
当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。
阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图，回答问题并拆画零件图。
1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。
读零件图--例题(一)
读零件图，回答下列问题
（7）视图中④所指圆的直径是 Φ23 ，其表面粗
糙度代号是
。
（8）标注M24×2-7H中，M为 特征 代号，7H 为 中径、顶径公差带 公差带代号，2表示 螺距 。
（9）主视图中尺寸70表
（1）该零件材料牌号为 HT200，支座毛坯的制造方 法为 铸造 。
（3）孔 Φ10H8的基本尺寸是 Φ10 ，基本偏差代 号是 H ，下偏差值是 0 。
注：孔的基本偏差H是下偏差为0，轴的基本偏差h是上偏差 为0.
读零件图，回答下列问题
（4）视图中①所指的线称为 相贯线 线，视图中⑤所 指的线称为 过渡线 线。
（5）视图中②所指结构是 是6 。
肋板
，其厚度
（6）视图中③所指表示是 平面 的投影（填“平面” 或“曲面”），其厚度是 2 。
（2）为了表达内部形状，俯视图采用了局部剖视 的 表示法。
（3）螺纹标记M36×3-6H中，M为 特征 代号，6H 是 中径、顶径 公差带代号。
（4）图中注出的尺寸 30H7中， 30为 基本 尺寸， H7为 公差带 代号，H是 基本偏差 代号。
读零件图，回答下列问题
（5）主视图中，①所指的线称为 过渡线 （填“相贯 线”或“过渡线”）。②所指的线是由R47的圆柱曲面与 直径为 Φ40 的圆柱孔相交产生。
（6）B-B剖视图中，③所指两线间的距离为 6 ， ④所指圆的直径为 Φ24.5 。
（7）主视图中 24.5圆柱孔轴线到B-B剖视图中⑤所 指端面的距离为 41 。
读零件图，回答下列问题
（8）C-C剖视图中，⑥所指孔的直径为 Φ10 ，该 面上这种孔有 2 个，孔之间的距离为 70 。
（9）图中⑤⑥所指两面间的距离为 10 ，技 术要求中未注倒角为C2，其中C表示 450倒角 。
读装配图图试题及答案
读装配图图试题及答案一、选择题（每题2分，共10分）1. 装配图中的尺寸线一般采用什么线型？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B2. 装配图中，表示零件间相对位置的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：C3. 在装配图中，表示装配顺序的数字是？A. 阿拉伯数字B. 罗马数字C. 汉字数字D. 英文字母答案：A4. 装配图中，用于表示零件名称的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B5. 装配图中，用于表示零件编号的线型是？A. 粗实线B. 细实线C. 虚线D. 点画线答案：B二、填空题（每空1分，共10分）1. 装配图中，零件的编号通常使用_________表示。
答案：阿拉伯数字2. 当装配图中的零件需要用文字说明时，应使用_________线型。
答案：细实线3. 在装配图中，表示零件间配合关系的线型是_________。
答案：虚线4. 装配图中，用于表示零件之间相对位置的线型是_________。
答案：虚线5. 装配图中，用于表示零件之间连接关系的线型是_________。
答案：粗实线三、简答题（每题5分，共10分）1. 简述装配图中尺寸线的作用。
答案：装配图中的尺寸线用于表示零件之间的相对位置和装配关系，确保零件在装配过程中能够正确对齐和配合。
2. 装配图中零件名称标注的位置有何要求？答案：装配图中零件名称应标注在零件的旁边，且应清晰可见，不与尺寸线、中心线等其他标注线重叠，以便于识别和理解。
四、绘图题（每题10分，共20分）1. 根据所给零件图，绘制一个简单的装配图。
答案：[此处应绘制装配图，由于是文本格式，无法提供图形]2. 根据所给装配图，标出所有零件的编号和名称。
答案：[此处应进行标注，由于是文本格式，无法提供图形]五、综合题（每题15分，共30分）1. 阅读所给装配图，分析并说明图中零件A和零件B的装配关系。
答案：零件A和零件B通过螺纹连接，零件A的螺纹孔与零件B的螺纹轴相配合，确保两者能够紧密连接。
第一节零件图的表达与识读方法试题
机械制图
第五章零件图的表达与识读
第一节零件图的表达与识读方法
选择题：
1.一张完整的零件图应包括：一组图形、完整的尺寸、技术要求和（B ）。
A 明细栏
B 标题栏
C 零件序号
D 总体尺寸
2.一张完整的零件图应包括：一组图形、完整的尺寸、（D）和标题栏。
A 明细栏
B 总体尺寸
C 零件序号
D 技术要求
3.基本视图配置中，俯视图在主视图的（D）方。
A 上
B 左
C 后
D 下
4.基本视图配置中，右视图在主视图的（B）方。
A 上
B 左
C 后
D 下
5.六个基本视图仍然保持“长对正、高平齐、（A）”的“三等”投影关系。
A 宽相等
B 左右等高
C 前后一致
D 上下对齐
6.六个基本视图仍然保持“（C）、高平齐、宽相等”的“三等”投影关系。
A 上下对齐
B 左右等高C长对正D前后一致
7.分析轴承座三视图，高度方向基准是A、B、C、D中的（ C ）。
8.分析轴承座三视图，长度方向基准是A、B、C、D中的（ D ）。
D
C
B
9.分析阶梯轴视图，长度方向基准是（右端面）。
10.分析阶梯轴视图，径向基准是（轴线）。
轴线
右端面左端面
圆柱面
多选题：
1.一张完整的零件图应包括：（ABCD ）。
A 一组图形B完整的尺寸C技术要求D标题栏
2.六个基本视图仍然保持“（ABC）”的“三等”投影关系。
A 长对正B高平齐C宽相等D左对齐。
机械制图-识读零件图-22题(答案)资料
1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。
2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。
【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。
4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5.说明符号6.3、6.3的含义。
【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。
6.在零件图右下角的空白处画出主视图的外形（虚线不画）。
1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。
2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。
3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。
4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。
5.说明符号6.3的含义。
表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。
三、装配图拆画零件图。
快速阀是用于管道截通的装置，内有齿轮齿条传运机构。
当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。
阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图，回答问题并拆画零件图。
1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。
读零件图试题及答案
读零件图试题及答案一、选择题1. 零件图中的尺寸线通常用什么线型表示？A. 虚线B. 点划线C. 粗实线D. 细实线2. 零件图中的尺寸公差标注通常表示什么？A. 零件的重量B. 零件的硬度C. 零件的尺寸允许的偏差范围D. 零件的材质3. 表面粗糙度在零件图中通常用什么符号表示？A. ∅B. ±C. ∇D. △二、简答题1. 请简述零件图中尺寸线和尺寸界线的作用。
2. 解释零件图中“极限偏差”的含义。
三、分析题给出一个零件图示例，请分析以下内容：- 零件的名称- 零件的主要尺寸- 零件的公差等级- 零件的表面粗糙度要求四、绘图题根据给定的零件描述，绘制一个简单的零件图，并标注必要的尺寸、公差和表面粗糙度。
答案一、选择题1. 正确答案：D. 细实线2. 正确答案：C. 零件的尺寸允许的偏差范围3. 正确答案：D. △二、简答题1. 尺寸线和尺寸界线在零件图中的作用是明确指出尺寸的具体位置和大小，尺寸线通常为细实线，而尺寸界线则用来界定尺寸线所标注的范围。
2. “极限偏差”指的是在零件尺寸的公差范围内，允许的最大或最小尺寸值。
三、分析题（注：此处应附上具体的零件图示例，由于无法提供图形，以下为文字描述）- 零件的名称：根据图示和标题确定。
- 零件的主要尺寸：根据图示中的尺寸线和标注数值确定。
- 零件的公差等级：根据尺寸旁的公差标注确定，通常以±形式表示。
- 零件的表面粗糙度要求：根据图示中的表面粗糙度符号和数值确定。
四、绘图题（注：此处应根据具体描述绘制零件图，以下为文字描述）绘制的零件图应包含以下要素：- 必要的视图，如主视图、侧视图等，以清晰表达零件的几何形状。
- 所有必要的尺寸，包括长度、宽度、高度等。
- 尺寸公差，通常标注在尺寸线旁边。
- 表面粗糙度要求，用相应的符号和数值表示。
请注意，以上内容为示例，实际试题和答案应根据具体的教学大纲和课程要求进行设计。
项目三：识读零件图
项目三：识读零件图一、识读零件图，回答下列问题：1、1、该零件的名称叫，比例，数量。
2、零件采用个图形表达，其中A向称为，2：1下方的图称为。
3、解释M22×1.5-5g6g的含义：。
4、计算70±0.23的最大极限尺寸是；公差是。
5、该零件中，要求最高的表面粗糙度代号是。
二、读零件图，回答问题。
1、该零件图的名称为 ，材料为 ，比例为 。
2、该零件用了 个图形表达，其中主视图采用了 剖，C —C 采用了 剖，D 向 视图。
3、该零件加工表面粗糙度Ra 值要求最小的是 ，最大的是 ，其它表面的粗糙度代号为 。
4、尺寸15.004.58 的基本尺寸是 ，最大极限尺寸是 ，最小极限尺寸是 ，上偏差是 ，下偏差是 ，公差值为 。
5、图中表示被测要素是 ，基准要素是 ，公差项目是 ，公差值是 。
三、读零件图，回答问题：1、俯视图采用了剖的剖视图。
2、法兰盘上有个小圆孔，它们的直径是。
3、法兰盘上有个大的阶梯孔，它们的公差等级为级，基本偏差代号为，4、相邻两个大阶梯孔中心距的基本尺寸为，上偏差为，下偏差为。
公差为_____________5、的含义：基准是，公差项目为，公差值为。
6、要求最高的表面粗糙度代号为______________。
7宽度方向的尺寸基准是____________________，高度方向的尺寸基准是_________________。
四、读零件图，回答下列问题：1、零件图采用比例为，材料是。
2、该零件的基本视图为、，它们分别采用了。
K向是图，A-A是图，B-B是图。
4、F处结构的定型尺寸是5、、。
5、K向视图中表示被测要素为，公差项目为，公差值为。
6、M12×1.25的含义是.五、读零件图，回答下列问题：1、该零件共用了6个图形表达，其中主视图中两处采用了的表达方法，下方的三个视图称为图，上方标有2：1的图称为图；主视图上方的图形称为图。
2、右图上标“2：1”的比例是指与相应要素的线性尺寸之比。
轴类零件读图
1、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。
填空题：（1）说明Ф20f7的含义：Ф20为，f7是。
(2)说明含义：符号⊥表示，数字0.03是，A 是。
（3）指出图中的工艺结构：它有处倒角，其尺寸分别为，有处退刀槽，其尺寸为。
1、从动轴共用 个图形表达。
有 个基本视图、两个 图。
2、从动轴中有 个轴段注了极限偏差值，轴 和轴 与滚动轴承配合；轴 和轴 将与齿轮配合。
他们的表面粗糙度分别是 和 。
3、轴右端键槽的长度为 ，键槽宽为 。
两个键槽的定位尺寸分别为 和 。
1．读标题栏：零件名称为轴、材料＿＿＿、比例＿＿＿。
(4分)2．视图分析：该零件图有五个图形，其中一个基本视图、两个＿＿＿图、一个＿＿＿视图和一个局部视图。
(4分)3．尺寸分析：键槽定形尺寸44.5和＿＿＿，定位尺寸＿＿＿。
(4分)4．粗糙度要求：键槽两侧面＿＿＿。
(2分)5．极限偏差：表示最大极限尺寸：＿＿＿、最小极限尺寸为15.982、尺寸公差：＿＿＿。
(4分)6．尺寸基准：用▲符号将轴的径向尺寸基准和轴向尺寸基准分别标注在原图上。
(2分) 7．形位公差：表示被测要素为Φ50±.008的轴线、基准要素为＿＿＿、公差项目同轴度、公差值＿＿＿。
(4分)8．M22表示：＿＿＿＿＿＿＿＿＿。
(2分)9、补画E-E移出断面图。
（4分）4、识读轴类零件图回答下列问题1、该零件图共采用了＿＿＿＿个图形表达。
有1个＿＿＿，两个＿＿＿和一个＿＿＿图。
2、该零件的名称是_________所采用的材料为＿＿＿＿＿。
3、该零件的总体尺寸中，总长是＿＿＿＿＿。
其中Φ17h7表示该轴段的基本尺寸为＿＿＿。
轴径为Φ15键槽底面的粗糙度要求为；Ф15h6、基准要素为、公差项5、读零件图1.零件的名称____________材料__________绘图的比例为__________,说明实际机件与图形___________。
2.零件用_________个视图表示，采用__________表达方法。
零件图经典例题
34 44
1
9-15 零件图（八）
姓名
班级
学号
97
、 c
55
B
C1
? 20
Ra12.5
Ra6.3 A
6
B
2
14
Ra6.3 36
36
7
R
Ra6.3
0.160
30 38H11
46
Ra6.3
M56x2 ?42H11
9-14 零件图（七）
姓名
34 22
Ra1.6
?32H11
Ra6.3
?40 ?50
45 38 34
?40 ?28
66 32 87
?18 ?32
39
120x120 90x90 ?90 ?100 ?120 ?60
?40 40
95 ?60
R6 4x? 14 ?28 2
R18
35 75
48
61
10
10 24 176
30 60
140
?22
?10
10 104 140
88
Ra/ um 6.3 6.3 6.3 3.2 6.3 12.5 12.5 12.5 12.5
Ra25
? 45
Ra12.5
50 25
学号
94
9-13 零件图（六）
姓名
班级
学号
95
Ra12.5
Ra12.5
C1
Ra12.5
0.01 A
B-B
24
6 25
Ra12.5 M10x1-6H
R24 66
H M10X1-6H
38
H11
H
1 mm H
读零件图_精品文档
七、读零件图答复下列问题：1.该零件属于_______类零件，共用_____个图形表达，其中根本视图_______个，它们是___________图，其它图形的名称叫_________ 图,表达的是________ 。
2.零件左边有一个小端直径为φ30的圆台，其锥度为______________，含义是：根本尺寸为_______，根本偏差为_____ , 公差等级为_______级。
3.零件上端中间槽的定形尺寸是长_______,宽_______，深_________________________________________。
4.解释公差框格的含义：_________________________。
5.解释 1：5的含义：_______________________________________。
6.左视图中尺寸〔35〕表示____________。
五、读零件图答复下列问题：1.轴套用了______个图形表达零件的形状和结构,其中—个是___________,A-A和B-B是__________图,另外两个是__________图。
2.长为40的圆柱孔直径为__________。
零件的总体尺寸为__________。
3.在φ95h6中φ95为__________，h6为_________，h为__________，6为__________，并确定φ95h6的极限偏差__________〔φ95：IT6=22μm〕。
4.①、②所指外表的外表粗糙度值分别为: _________，___________，①、②所指的外表中______外表质量好。
5.解释图中公差框格的含义: __________________________。
6.解释“6×M6/深8均布〞的含义:________________________。
7.主视图左端虚线表示的是____________________________________结构。
读装配图练习
1、管钳由６种零件组成，其用途是一种夹紧装置，以便进行加工及装配。
2 、管钳共用４个视图表示,其中主视图采用了局部剖图；俯视图采用了全剖视图图；左视图采用了全剖视图图.另外Ⅰ处采用了局部放大表达方法；Ⅱ 处采用了断开简化画法表达方法。
３分析装配图中的尺寸，属于规格尺寸的有 210 ～ 258 ，配合尺寸有, ，安装尺寸有150,2x φ 18，外形尺寸有 210 ～ 258 , 190 ， 250 .4 、解释的含义：基本尺寸，基孔制间隙配合。
5 、管钳中的螺纹属于什么类型的螺纹？非标准螺纹。
6 、当手柄 4 转动时，活动钳口 6 应作升降运动？(转动或升降）7 、活动钳口 6 和螺杆 2 由5联接在一起。
8 、读懂两视图,补画第三视图活动钳口的升降范围为210 ～ 258.9 、回答管钳的装拆顺序 5-6-2 等。
补全剖视图中所缺的图线 .回答下列问题，并在相应图上分别标出内、外螺纹的尺寸。
(1） a 内、外螺纹旋合时，需要、、、、等五要素相同。
b 不论内螺纹或是外螺纹 , 螺纹的代号及尺寸均应注在螺纹的径上 ; 但管螺纹用标注。
c 标准螺纹的、、都要符合国家标准。
常用的标准螺纹有。
（2) M16-6g 表示螺纹。
M16—5H 表示螺纹。
（3) M16 ╳ 1。
5 —- 5g6g 表示螺纹。
M16 ╳ 1。
5 —— 6H 表示螺纹。
（ 4 ）Tr32 ╳ 12(P6)LH表示为32毫米，为12毫米，线旋螺纹。
（ 5）B120 ╳ 18(P6）表示为120毫米，为6毫米, 线、旋螺纹。
(7)G1 ″表示管子的是 1 ″，查表知其螺纹大径为 ,螺距是 , 每英寸牙 .（8）非标准螺纹的不符合国标规定，画图时应画出, 并注出螺纹的。
圈出下列各题 (1)—（4) 中的错误，出正确的图形，在指定位置画出（5）的指定剖面 . （1）(2）(3）（4） (5)8-4 找出左边双头螺柱连接装配图中的错误 , 在右边画出正确的连接图 .( 主视图画成全剖视图 ).解释下列螺纹标记的意义• M24LH—5H—S • M20X1。
零件图12道题
一、读从动轴零件图，回答问题。
键槽深度为5,高度为101、填空题（1）该零件图应使用个图形表达？（2）该零件名称是（3）该零件图绘图比例是：（4）该零件材料为：（5）该零件表面粗糙度要求最高的有处？Ra值是：μm （6）该零件总长尺寸是：最大直径尺寸是：2、单选题（1）主视图用了什么表达方法？A 基本视图B 主视图C 视图（2）A-A视图用了什么表达方法？A 全剖视图B 移出断面图C 左视图（3）φ24尺寸中φ24 表示：A 基本尺寸B 直径C 设计尺寸（4）φ24尺寸中+0.015和-0.002表示：A 极限尺寸B 上、下偏差C 实际偏差（5）φ24尺寸中：公差是多少A Φ24.015B 0.013C 0.017（6）图中补画的移出断面图是：A B C3、多选题（1）两个键槽的定位尺寸是：（2分）A．2 B. 3 C. 25 D. 22（2）圆跳动形位公差框格的含义是：（3分）A 被测要素为φ34圆柱面B 基准要素为φ30圆柱面C 公差项目为圆跳动D 基准要素为φ30轴线E 被测要素为键槽结构（3）零件右侧键槽的长、高、深尺寸是：（3分）A 25B 34C 6D 4二、读连接盘零件图，回答问题。
（23分）1、填空题（6题，八分）（1）该零件图使用了个图形表达？（2）该零件名称是：（3）该零件图绘图比例是：（4）该零件材料为：（5）该零件表面粗糙度要求最高的有处？Ra值是：μm.（6）该零件总长尺寸是：最大直径尺寸是：2、单选题（6题6分）（1）主视图用了什么表达方法？A 半剖视图B 全剖视图C 剖视图（2）主视图用圆圈圈出的视图是什么表达方法？A 全剖视图B 局部放大图C移出断面图（3）φ32H7尺寸中φ32 表示：A 基本尺寸B 直径C 设计尺寸（4）φ32H7尺寸中H表示：A 孔的基本偏差代号B 基本偏差C 高度（5）φ32H7尺寸中：7表示：A 偏差等级B 螺距C 公差等级（6）主视图中画有虚线部分的后视图局部视图是：A B C3、多选题（3题9分）（1）下列为定位尺寸的是：A 45°B 14C φ82D 22（2）圆度形位公差框格的含义是：A 被测要素为φ32圆柱面B 公差值为0.03mmC 公差项目为圆度D 被测要素为φ32轴线（3）左视图中椭圆圈圈出的部分形状和相关尺寸是：A 圆柱B φ12C φ24D 36三、读轴架零件图，回答问题。
大一读零件图试题及答案
大一读零件图试题及答案
一、选择题
1. 零件图中的尺寸线通常采用什么线型？
A. 点划线
B. 虚线
C. 粗实线
D. 细实线
答案：B
2. 零件图中的尺寸标注应该遵循什么原则？
A. 从左到右
B. 从上到下
C. 从大到小
D. 从外向内
答案：B
3. 在零件图中，哪些尺寸是不需要标注的？
A. 外形尺寸
B. 装配尺寸
C. 内部尺寸
D. 所有尺寸
答案：D
二、填空题
1. 零件图中的尺寸线通常采用______线型。
答案：虚线
2. 零件图中的尺寸标注应该遵循______原则。
答案：从上到下
3. 在零件图中，______尺寸是不需要标注的。
答案：所有尺寸
三、简答题
1. 简述零件图中的尺寸标注应遵循哪些基本规则？
答案：零件图中的尺寸标注应遵循以下基本规则：首先，尺寸线应清晰可见，通常采用虚线表示；其次，尺寸标注应从上到下、从左到右进行，以确保标注的逻辑性和易读性；最后，尺寸标注应避免重复和遗漏，确保每个尺寸都准确无误。
2. 零件图中的尺寸线和尺寸数字之间应保持怎样的相对位置？
答案：在零件图中，尺寸线和尺寸数字之间应保持一定的相对位置，尺寸数字应位于尺寸线的上方或旁边，且与尺寸线保持一定的距离，以便于阅读和理解。
四、绘图题
1. 根据给定的零件图样，绘制一个简单的零件图。
答案：（此处应绘制零件图，但因文本限制无法展示）
2. 请标注出所绘制零件图中的尺寸，并说明每个尺寸的测量方法。
答案：（此处应标注尺寸并说明测量方法，但因文本限制无法展示）。
第8部分阅读零件图
第8部分阅读零件图台职院机电系《机械制图》试题库第8部分阅读零件图阅读零件图回答问题：1．阅读输出轴零件图，回答下列问题：（1）此零件是类零件，主视图符合位置原则。
（2）主视图采⽤了剖视，⽤来表达；下⽅两个图形为图，⽤来表达和结构；右⽅图形为图，⽤来表达；上⽅图形为图，表达。
（3）零件上50n6的这段轴长度为，表⾯粗糙度代号为。
（4）轴上平键槽的长度为，宽度为，深度为，定位尺⼨为。
（5） M22x1.5-6g的含义是。
（6）图上尺⼨22x22的含义是。
（7）50n6的含义：表⽰基本尺⼨为，公差等级为，是配合的⾮基准轴的尺⼨及公差带标注，其偏差值为。
（8）的含义：表⽰被测要素为，基准要素为，公差项⽬为，公差值为。
（9）在图上指定位置画出C-C移出断⾯图。
2. 阅读偏⼼轴零件图，回答下列问题台职院机电系《机械制图》试题库2．阅读偏⼼轴零件图，回答下列问题：（1）该零件名称为，图号为，材料为，属于类零件。
（2）绘图⽐例为，属于⽐例，表⽰是的两倍。
与主轴线的（3）偏⼼轴的基本组成形体是个体，其直径尺⼨分别为、、，28-0.03-0.08偏⼼距为。
的定位尺⼨是和，其表⾯粗糙度为。
（4）图中孔12+0.016（5）零件上共有处倒⾓，尺⼨为。
（6）主视图中右部同⼀直径分别标注的原因是；38的表⾯粗糙度为，38-0.02的表⾯粗糙度为，该轴段处将与某零件的孔有关系。
-0.05的基本尺⼨为，该尺⼨最⼤可以加⼯到，最⼩可以加⼯到，其公差值为。
（7）20-0.01-0.02（8）右下图上⽅没有任何标注，是因为它的位置是在。
台职院机电系《机械制图》试题库3．阅读轴套零件图，回答下列问题：（1）该零件名称为，图号为，材料为，采⽤了⽐例。
（2）该零件共⽤了个图形来表达，其中主视图作了，并采⽤了画法；A-A是图，B-B是，D-D是，还有⼀个图是。
（3）在主视图中，左边两条虚线表⽰，其距离是，与其右边相连的圆的直径是。
中间正⽅形的边长为，中部40长的圆柱孔的直径是。
机械图纸阅读考题汇总课件
R 3
φ80
A -A
A
A 56
130
20
130
φ100
2x
R 52x R 5
25
R 5
18
8
55°
R 5
R 3
R 5R 5
13.已知图形如下图，请生成零件的加工造型。
14.已知图形如下板厚15mm，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗、精加工轨迹。
15.已知图形如下，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗、精加工轨迹。
16.已知图形如下图，请生成零件的加工造型。
17.已知图形如下，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗、精加工轨迹。
18.
21.已知毛坯尺寸为130×90×30mm，45#钢，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹
22.请根据下图所给的尺寸生成零件的加工造型，并生成曲面的粗精加工轨迹
23.根据图示尺寸，完成零件的三维曲面或实体造型（建模）
24.已知毛坯尺寸为322mmX262mmX114mm,底面（基准面）已经精加工，请生成零件的加工造型，参数生成零件的造型、完成柱面A,平面B和C三个
面的精加工轨迹
27.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台职院机电系《机械制图》试题库第8部分阅读零件图阅读零件图回答问题：1．阅读输出轴零件图，回答下列问题：（1） 此零件是类零件，主视图符合位置原则。
（2） 主视图采用了剖视，用来表达；下方两个图形为图，用来表达和结构；右方图形为图，用来表达；上方图形为图，表达。
（3） 零件上50n6的这段轴长度为，表面粗糙度代号为。
（4） 轴上平键槽的长度为，宽度为，深度为，定位尺寸为。
（5） M22x1.5-6g的含义是。
（6） 图上尺寸22x22的含义是。
（7） 50n6的含义：表示基本尺寸为，公差等级为，是配合的非基准轴的尺寸及公差带标注， 其偏差值为。
（8） 的含义：表示被测要素为，基准要素为，公差项目为， 公差值为。
（9） 在图上指定位置画出C-C移出断面图。
2．阅读偏心轴零件图，回答下列问题：2. 阅读偏心轴零件图，回答下列问题台职院机电系《机械制图》试题库（1） 该零件名称为，图号为，材料为，属于类零件。
（2） 绘图比例为，属于比例，表示是的两倍。
与主轴线的（3） 偏心轴的基本组成形体是个体，其直径尺寸分别为、、，28-0.03-0.08偏心距为。
的定位尺寸是和，其表面粗糙度为。
（4） 图中孔12+0.016（5） 零件上共有处倒角，尺寸为。
（6） 主视图中右部同一直径分别标注的原因是；38的表面粗糙度为，38-0.02的表面粗糙度为，该轴段处将与某零件的孔有关系。
-0.05的基本尺寸为，该尺寸最大可以加工到，最小可以加工到，其公差值为。
（7） 20-0.01-0.02（8） 右下图上方没有任何标注，是因为它的位置是在。
（9） 该零件图中表面粗糙度要求最高的是，最低的是。
3．阅读轴套零件图，回答下列问题：台职院机电系《机械制图》试题库（1） 该零件名称为，图号为，材料为，采用了比例。
（2） 该零件共用了个图形来表达，其中主视图作了，并采用了画法；A-A是图，B-B是， D-D是，还有一个图是。
（3） 在主视图中，左边两条虚线表示，其距离是，与其右边相连的圆的直径是。
中间正方形的边长为， 中部40长的圆柱孔的直径是。
（4） 该零件长度方向的尺寸基准是，宽度和高度方向的尺寸基准是。
（5） 主视图中，67和1420.1属于尺寸，40和49属于尺寸； 所指的曲线是与的相贯线， 所指的曲线是与的相贯线。
（6） 尺寸1320.2的上偏差是，下偏差是，最大极限尺寸是，最小极限尺寸是，公差是。
（7） 轴套零件上表面值要求最高的是，最低的是。
（8） 表示：对的要求，公差值为。
（9） 在指定位置处画出P向视图。
3. 阅读轴套零件图，回答下列问题4．阅读管板零件图，回答下列问题：4. 阅读管板零件图，回答下列问题（1） 该零件名称为，材料为，比例为，属于类零件。
（2） 该零件的主视图采用了剖视；左视图采用了画法，以表示直径相同且成规律分布的孔，其中直径为25.5的 管孔有个，直径为16的孔有个；另外两个图分别是和。
（3） 此零件上有个螺纹孔，其尺寸为，含义为；其细部结构在图上表示，采用比例为。
（4） 管孔的细部结构在图上表示，采用比例为。
（5） 管板上25.5管孔的定位尺寸为，16安装孔的定位尺寸为。
（6） 管板多数表面的粗糙度为。
（7） 该零件的外形尺寸为，其右端面有和结构。
（8） 试给该零件制定出合理的技术要求。
5．阅读端盖零件图，回答下列问题：（1） 端盖的材料是 ，图样比例是 ，属于 比例， 类零件。
（2） 主视图采用了B-B 剖视图，其主要表达意图是 ；左视图是 图，主要表达 。
（3） 该零件的轴向主要基准为 ，径向主要基准为 。
（4） 右端面上11圆孔的定位尺寸为 。
（5） 1/4是 螺纹，其大径为 ，小径为 ，螺距为 。
（6） 3-M6 13表示 个 孔，大径为 ，螺孔深为 。
（7） 16H7是基 制的 孔，公差等级为 级，其极限偏差为 。
（8） 的含义：表示被测要素是 ，基准要素是 ，公差项目为 ， 公差值为 。
（9） 零件左部凸台为 形，定形尺寸为 ；右部凸台为 形，定形尺寸为 。
（10）在指定位置处画出右视的外形图（不画虚线）。
5. 阅读端盖零件图，回答下列问题6．阅读十字接头零件图，回答下列问题：（1） 根据零件名称和结构形状判断，该零件属于类零件。
（2） 十字接头的结构由三部分组成，分别为、和。
（3） 零件长、宽、高三个方向的主要基准为、、。
（4） 该零件用了个主要图形来表达，采用方法表达内部结构，用图表达肋板的形状和厚度。
（5） 指出主视图中下列尺寸属于哪种类型的尺寸：80是尺寸；38是尺寸；40是尺寸；24是尺寸；是尺寸。
22+0.033的最大极限尺寸为，最小极限尺寸为，公差为，查表改写成公差带代号后应为（6） 40+0.039，表示基制的孔。
（7） 的含义：表示被测要素为，基准要素为，公差项目为， 公差值为。
（8） 零件上共有个螺纹孔，它们的尺寸是。
（9） 该零件中要求最高的表面为，其表面粗糙度为。
（10） 在指定位置处画出B-B剖视图。
7．阅读拨叉零件图，回答下列问题：（1） 该零件采用的材料牌号为，应用了比例，属于类零件。
（2） 拨叉零件共用了个图形来表达形体结构，主视图是，采用了方法，主要用来表达； 另外两个图形的名称为和，分别表达和。
（3） 零件长、宽、高三向的主要尺寸基准为、、。
（4） 主视图中表明键槽位于，其宽度为，深度为，两侧面的表面粗糙度为。
（5） 零件右下方有一个形状为的凸台，其直径尺寸为，定位尺寸为；其右端有一个， 尺寸为。
（6） B-B表明连接肋板的形状为形，其厚度为，表面粗糙度为。
（7） 该零件的主要结构是部位的结构和部位的结构。
表明其最大极限尺寸为，最小极限尺寸为，极限偏差为，转化成公差带代号后应标注（8） 20+0.021。
（9） 在指定位置处画出A向局部视图。
（10） 在零件图中加标一两项形位公差。
8．阅读底座零件图，回答下列问题：（1） 该零件的名称是，材料为，属于类零件。
（2） 底座零件共用了个图形来表达形体结构，主视图采用了，左视图采用了；另外还有、和。
（3） 零件长向的尺寸基准为，宽向的尺寸基准为，高向的尺寸基准为。
（4） 主视图的表达目的是表明；左视图的表达目的是表明； 俯视图的表达目的是表明。
（5） 零件的前方主要形状为，其左右两边有形的凸台，后方有形的凸台。
（6） 该零件上一共有个螺纹孔，其中上端有个，标注为；前面有个， 标注为；后面有个，标注为；左右各有个，标注为。
（7） 该零件中的的配合表面有处，分别为， 其中要求最高的表面粗糙度为。
（8） 底座为件，其拔模斜度为，铸造圆角为。
（9） 在指定位置处画出左视图的外形图。
9．阅读减速箱箱盖零件图，回答下列问题：10. 阅读减速器箱盖零件图，回答下列问题台职院机电系《机械制图》试题库，比例为，表示图形是零件的倍。
处，主要表达；左视图采用了，还有处，主要表达；俯视图主要表达；图是， 表达。
，宽向的尺寸基准为，高向的尺寸基准为。
表示的是个孔，其作用为。
8的目的是，其公称直径为，是指锥孔的端直径。
，，其表面粗糙度为。
表示制的孔，其极限偏差为，最大极限尺寸为，最小极限尺寸为，公差为。
10．阅读阀盖零件图，回答下列问题：台职院机电系《机械制图》试题库（1）阀盖零件图采用了哪些表达方法，各视图表达重点是什么？（2）用文字指出长、宽、高、三个方向主要尺寸基准。
（3）说明下列尺寸意义：□（4）左视图中的下列尺寸属于哪种类型尺寸（定形、定位）？□□（5） 最大极限尺寸为________，最小极限尺寸为________，公差为________,查表改写成 公差带代号为________。
（6）阀盖加工面表面粗糙度为 的共有________处。
（7）图中①指的是________线；②指的是________线。
（8）解释图中形位公差的意义：--------（9）画出G向视图和E--E剖视图。
11．阅读泵体零件图，回答下列问题：K向称为________图。
（2）泵体长方形底板的定形尺寸是________，底板上两沉孔的定位尺寸是________。
别是________、________、________。
（4）泵体上共有大小不同的螺纹孔________个，它们的螺纹标注分别是________________________________________。
（5）解释的含义________________________________。
（6）解释G1/8的含义________________________________。
（7）解释符号 的含义________________________________。
（8）内孔表面的表面粗糙度要求是________，外圆表面的表面粗糙度代号是________。
12．阅读减速箱箱体零件图，回答下列问题：13．阅读泵体零件图，回答下列问题：14．阅读蜗轮箱体零件图，回答下列问题：15．阅读轴架零件图，回答下列问题：16．阅读轴架零件图，回答下列问题：（1）该零件的名称是________，比例是________，材料是________，其中HT表示__________。
（3）尺寸H9中，是________尺寸，H表示________，9表示________，H9表示________。
（4）尺寸M6-7H中：M表示________，6表示________尺寸，7H表示________。
（5）支架上1（6）在移出剖面图上，尺寸30是________方向上的尺寸，28是________方向上的尺寸。
（7）支架左测圆筒的定形尺寸为________，支架右测斜板的定位尺寸是________。
