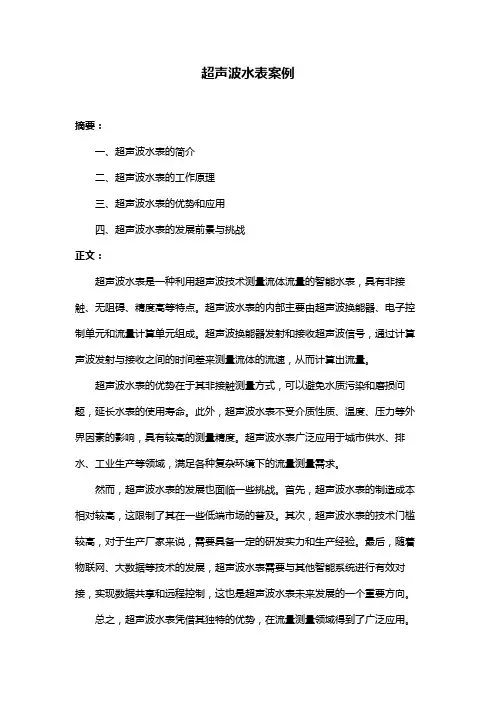

超声波水表案例
摘要：
一、超声波水表的简介
二、超声波水表的工作原理
三、超声波水表的优势和应用
四、超声波水表的发展前景与挑战
正文：
超声波水表是一种利用超声波技术测量流体流量的智能水表，具有非接触、无阻碍、精度高等特点。
超声波水表的内部主要由超声波换能器、电子控制单元和流量计算单元组成。
超声波换能器发射和接收超声波信号，通过计算声波发射与接收之间的时间差来测量流体的流速，从而计算出流量。
超声波水表的优势在于其非接触测量方式，可以避免水质污染和磨损问题，延长水表的使用寿命。
此外，超声波水表不受介质性质、温度、压力等外界因素的影响，具有较高的测量精度。
超声波水表广泛应用于城市供水、排水、工业生产等领域，满足各种复杂环境下的流量测量需求。
然而，超声波水表的发展也面临一些挑战。
首先，超声波水表的制造成本相对较高，这限制了其在一些低端市场的普及。
其次，超声波水表的技术门槛较高，对于生产厂家来说，需要具备一定的研发实力和生产经验。
最后，随着物联网、大数据等技术的发展，超声波水表需要与其他智能系统进行有效对接，实现数据共享和远程控制，这也是超声波水表未来发展的一个重要方向。
总之，超声波水表凭借其独特的优势，在流量测量领域得到了广泛应用。
基于单片机MSP430的智能水表设计

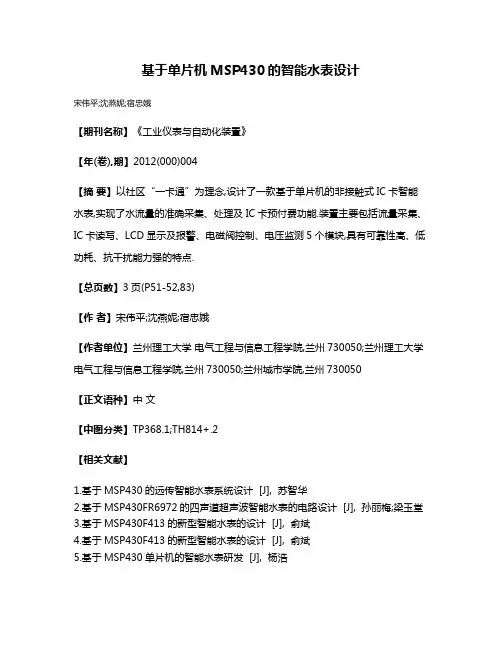

基于单片机MSP430的智能水表设计
宋伟平;沈燕妮;宿忠娥
【期刊名称】《工业仪表与自动化装置》
【年(卷),期】2012(000)004
【摘要】以社区“一卡通”为理念,设计了一款基于单片机的非接触式IC卡智能水表,实现了水流量的准确采集、处理及IC卡预付费功能.装置主要包括流量采集、IC卡读写、LCD显示及报警、电磁阀控制、电压监测5个模块,具有可靠性高、低功耗、抗干扰能力强的特点.
【总页数】3页(P51-52,83)
【作者】宋伟平;沈燕妮;宿忠娥
【作者单位】兰州理工大学电气工程与信息工程学院,兰州730050;兰州理工大学电气工程与信息工程学院,兰州730050;兰州城市学院,兰州730050
【正文语种】中文
【中图分类】TP368.1;TH814+.2
【相关文献】
1.基于MSP430的远传智能水表系统设计 [J], 苏智华
2.基于MSP430FR6972的四声道超声波智能水表的电路设计 [J], 孙丽梅;梁玉堂
3.基于MSP430F413的新型智能水表的设计 [J], 俞斌
4.基于MSP430F413的新型智能水表的设计 [J], 俞斌
5.基于MSP430单片机的智能水表研发 [J], 杨浩
因版权原因，仅展示原文概要，查看原文内容请购买。
基于STM32低功耗远传水表的硬件设计
基于STM32低功耗远传水表的硬件设计吴建斌;成亚【摘要】In order to facilitate the popularization of intelligent remote water meter, using ultra-low power consumption microcontroller STM32F030CCT6 of STMicroelectronics N.V. Company, taking low power consumption devices,using switch circuit to realize the working mechanism of each module gradu-ally waking up and power off, a low power consumption, low cost direct reading remote water meter is designed, which solves the problem of high price of intelligent water meter in the market at present. The design can realize the intelligent transformation of the existing mechanical water meter without stopping water and changing the water supply pipeline.The general hardware block diagram,system work flow and main module function of intelligent water meter are briefly described. The design of intelligent remote water meter is tested and the results show that the intelligent water meter has the characteristics of low power consumption,low cost and so on,and achieves the expected design goals.%为推动智能远传水表的普及,使用意法半导体公司的STM32 F030CCT6超低功耗微控制器,选用低功耗器件,利用开关电路实现各模块逐步唤醒和断电的工作机制,设计了一款低功耗、低成本的直读式远传水表,解决了目前市场上智能水表价格普遍较高的难题.设计可实现在不停水和不改变供水管道的前提下对现有的存量机械水表的智能化改造.简述了智能水表总体硬件框图、系统工作流程以及主要模块功能.对设计的智能远传水表进行测试和结果分析,证明该智能水表具有低功耗、低成本等特点,达到了预期的设计目标.【期刊名称】《微处理机》【年(卷),期】2018(039)001【总页数】5页(P23-27)【关键词】智能远传水表;低功耗低成本;开关电路;逐步唤醒【作者】吴建斌;成亚【作者单位】华中师范大学物理科学与技术学院,武汉430000;华中师范大学物理科学与技术学院,武汉430000【正文语种】中文【中图分类】TP216.21 引言一直以来，水务公司对水表用户抄表都是采用传统的人工抄表的方式，这种抄表方式人为误差严重，漏抄，估抄，冒抄现象时有发生，不仅费时费力，而且不能及时准确更新用户的用水情况[1-2]。
周立功电压检测及单片机复位监控芯片
-
0.4 V
-
0.1
A
50 100 mV
0.01 - %/
6
广州周立功单片机发展有限公司 Tel 020 38730916 38730917 38730976 38730977 Fax:38730925
电路有效时电流 电路无效时电流
开始工作电压
ICCL
1
ICCH
1
Vopr
1
输出低电平延时时间 tpHL
MILLIMETERS 3.20 MAX 4.30 MAX 0.55 MAX 2.40+0.15 1.27 2.30 14.00+0.50
0.60 MAX 1.45 25 0.80
0.55 MAX
0.75
C K K
A G H
2
3
1
P
P
N
1. Vcc 2. GND 3. OUT
SOT-89
J D
DIM MILLIMETERS
KIA7734P/S
KIA7735P/S
KIA7736P/S
KIA7739P/S
KIA7742P/S
KIA7745P/S
RL=200
VCC=15V RL=200
RL=200
最小
1.862 2.058 2.254 2.450 2.646 2.842 3.038 3.136 3.234 3.332 3.430 3.528 3.882 4.116 4.410
KIA7027AP/AF 2.55 2.7 2.85
KIA7029AP/AF 2.75 2.9 3.05
VS
1
RL=200
KIA7031AP/AF 2.95 3.1 3.25 V
低功耗超声波热量表的设计与实现
低功耗超声波热量表的设计与实现郭银景;任现勇;郭登岭;刘志文【期刊名称】《自动化与仪表》【年(卷),期】2012(27)10【摘要】该文设计了一种低功耗高精度的超声波热量表.热量表采用MSP430作为MCU,使用时间测量芯片TDC-GP21来测量超声波前向和后向传播时间,利用热敏电阻PT1000测量进水口和出水口处温度.文中从硬件设计入手,探讨了热量表的组成原理,并基于该硬件设计了热量计算软件.实际测试结果表明,该热量表具有较高的计量精度和良好的稳定性.%The paper presents a design of low power high precision ultrasonic heat meters. The MSP430 was used as MCU of the heat meter,the time measurement chip TDC-GP21,a Time-to- Digital converter,was used to measure the ultrasonic upstream propagation time and downstream propagation time,the PT1000,a platinum thermistor,was used to measure the water temperature at inlet and outlet.lt starts with hardware design after investigating the principle of ultrasonic heat meters,and completes software programming based on the hardware design. Moreover,the accuracy and stability of the ultrasonic heat meters in paper can be verified by the actual test results.【总页数】5页(P8-12)【作者】郭银景;任现勇;郭登岭;刘志文【作者单位】山东科技大学信息与电气工程学院,青岛266590;山东科技大学信息与电气工程学院,青岛266590;中国石油冀东油田公司南堡油田公司,唐山063200;山东科技大学信息与电气工程学院,青岛266590【正文语种】中文【中图分类】TH702【相关文献】1.智能超低功耗超声波热量表 [J], 李微2.低功耗高精度超声波热量表的设计与实现 [J], 高正中;郭金建;李世光;桑志峰;姚秀勇3.基于TDC-GP22高精度低功耗超声波热量表的设计 [J], 高正中;谭冲;赵联成;李凯旋;魏宁宁4.超声波热量表低功耗设计研究 [J], 阮越广5.基于STM32L152的低功耗超声波热量表的设计 [J], 刘振凯;姚骏;张露露;金裕坚;楼承云因版权原因，仅展示原文概要，查看原文内容请购买。
单芯片超声波热表解决方案 广州周立功单片机 ELMOS E703.15
单芯片超声波水表解决方案随着阶梯水价，一户一表政策以及物联网智慧城市建设的推进，水务企业对于供水管理的要求越来越高，智能水表替代传统机械水表的进程将加快。
与机械式水表相比，作为新技术发展方向的超声波水表具有精度高、量程比宽、无活动部件、机械结构简单等优点，随着目前各大水表厂家的深入推广，超声波水表将迎来快速发展。
本文主要介绍基于集成芯片E703.15的超声波水表方案。
周立功公司基于此芯片开发了整套超声波水表解决方案，可快速支持用户的从评估到量产的整个过程。
高集成度超声波芯片E703.15介绍：E703.15是德国ELMOS公司推出的混合模式低功耗超声波流量计专用芯片，内部包含模拟部分和数字部分，集成了MCU、超声波时间接口部分、温度接口部分、电源管理。
可用于超声波水表、热表和气表等领域。
单芯片的解决方案使得外围电路十分简化，只需接上电源、时钟和超声波换能器即可工作。
参数特性：●内部集成16位MCU，有32kB Flash和5kB RAM；●丰富的外设接口，UART、SPI、I2C和PWM等；●内部电压调节器，可直接电池供电；●2通道超声波、5通道温度ADC；●38ps超声波测量精度；●64位浮点运算单元，内部固化超声波软件库；●-40~+85℃工作温度范围；●整系统小于30μA平均工作电流；方案框图：E703.15单芯片内置MCU和丰富外设接口，能进行超声波测量与温度测量，数据由芯片内部传输，效率高、可靠性强、且简化了软硬件设计，适用于超声波水表、超声波热表和超声波气表等。
评估DEMO板：周立功公司可提供评估DEMO板，以及包括超声波水管和上位机软件等一站式解决方案。
Demo板硬件接口：●USB转串口；●超声波外设接口；●温度外设接口；●红外通信接口；●LCD段式液晶；●M-BUS接口；中文版本的上位机软件可提供各种参数观察和修改功能，可方便和加快开发进程。
软件可观察超声波水表运行各种数据（流量、流速、超声波时间等）；●超声波时间曲线显示；●流速曲线显示；●总流量曲线显示；●校准曲线等；总结：基于E703.15高集成度芯片的超声波水表方案具有较高的精度和稳定性，用户不需要再外加MCU，使得外围电路设计更加简单。
广州周立功单片机 LM3S2948微控制器 数据手册
3 4 5
5.1 5.2 5.2.1 5.2.2 5.2.3 5.2.4 5.3 5.4 5.4.1 5.4.2
存储器映射 ........................................................................................................................... 38 中断 ...................................................................................................................................... 40 JTAG 接口 ............................................................................................................................ 42
广 州 周 立 功 单 片 机 发 展 有 限 公 司 WWW. ZLG MC U .C OM
LM3S2948 微控制器
数据手册
D S -LM3S 2948 - 1 9 7 2
版权 2 0 0 7 L u mi n ary Micro公司
法律声明和商标信息
本文档提供了LUMINARY MICRO产品的相关信息.对于本文档的任何知识产权,不能以许可,明示,暗示,被禁止的或其它的任何形式授 权.除了LUMINARY MICRO产品的销售条款所提供的信息外, LUMINARY MICRO不承担任何责任.LUMINARY MICRO声明有关LUMINARY MICRO产品销售和/或使用的任何明示或暗示的保证,包括关于对特殊用途的适用性,商销性或任何专利,版权或其它知识产权侵权行为的 责任或保证. LUMINARY MICRO的产品不用于医疗,救治或维持生命的应用. Luminary Micro可以在没有通知的情况下随时更改说明规范和产品描述.在订购您的产品之前,联系您当地的Luminary Micro销售办公室或 分销商来获得最新的说明规范. 设计者不必理会标记了"保留"或"未定义"的任何特性或说明的存在性或特殊性.Luminary Micro 保留这些特性以用于将来定义,关于将来对 这些特性的更改所引起的冲突或不兼容,Luminary Micro 不具有任何责任. 版权 2007 Luminary Micro公司 版权所有.Stellaris是一个注册商标,Luminary Micro和Luminary Micro logo都是Luminary Micro公司的商 标,或者是在美国和其它国家的子公司的商标.ARM和Thumb 都是注册商标,Cortex是ARM有限公司的商标.其它名称和商标可被声称为 其他的所有权. Luminary Micro公司 108 Wild Basin, Suite 350 Austin, TX 78746 主要联系电话:+1-512-279-8800 传真:+1-512-279-8879 功单片机发展有限公司
基于MSP430单片机的网络智能电子水表的设计
关 雅 楠 要 国 华 士 支
（上 海 交通 大学 电子信 息与 电气Ｚ－程 学院 ，上 海 ２００２４０）
摘 要 ：介绍 了一种 网 络型智 能 电子水 表的设 计方 案 ，阐述 了系统 的组 成特 点及 各部 分功 能 。重点探讨 了基 于 ＭＳＰ４３０Ｆ１２３２超低 功 耗 单 片机在智 能 电子水 表上 的应用 与开 发及其 控 制部分 的硬 件 电路结 构和 软件 控制 流程 的实 现 。采用 软 硬件 结合 的 方法 ，对 用水 量 信 号 由检 测 到传输 过程 中的 可靠性 和抗 干扰性 也做 了进 一步 的研 究 ，提 出了双霍 尔传 感器 检测 的方 法 。
ｅｍｐｈａｔｉｃａｌｌｙ．Ｂｙ ｃｏｍｂｉｎｉｎｇ ｂｏｔｈ ｓｏｆｔｗａｒｅ ａｎｄ ｈａｒｄｗａｒｅ，ａｎｔｉ—ｉｎｔｅｒｆｅｒｅｎｃｅ ｃａｐａｂｉｌｉｔｙ＂ａｎｄ ｔｈｅ ｒｅｌｉａｂｉｌｉｔｙ ｏｆ ｔｈｅ ｓｉｇ ｎａｌ ｔｒａｎｓｍｉｓｓｉｏｎ ｐｒｏｃｅｄｕｒｅ ａｒｅ
ｓｔｕｄｉｅｄ ｉｎ ｆｕｒ ｔｈｅｒ．Ｔ ｈ ｅ ｄｅｔｅｃｔｉｎｇ ｍｅｔｈｏｄ ｏｆ ｕｓｉｎｇ ｄｏｕｂｌｅ Ｈａｌｌ ｓｅｎｓｏｒ ｉｓ ｐｒｏｐｏｓｅｄ．
关键词 ：ＭＳＰ４３０单 片机 智能 水表 可靠 性 双霍 尔传 感器 数 据采 集
中图分类 号 ：ＴＰ３９３．０２
文 献标 志码 ：Ａ
Ａｂｓｔｒａｃｔ： Ｔｈｅ ｄｅｓｉｇｎ ｓｃｈｅｍｅ ｏｆ ａ ｎｅｔｗｏｒｋｅｄ ｉｎｔｅｌｌｉｇｅｎｔ ｗａｔｅｒ ｍｅｔｅｒ ｉｓ ｉｎｔｒｏｄｕｃｅｄ． Ｔｈｅ ｆｅａｔｕｒｅｓ ｏｆ ｔｈｅ ｃｏｍｐｏｓｉｔｉｏｎ ａｎｄ ｔｈｅ ｆｕｎｃｔｉｏｎｓ ｏｆ ｅａｃｈ
Ｋ ｅｙｗｏｒｄｓ： ＭＳ￣ ３０ ｓｉｎｇｌｅ ｃｈｉｐ ｃｏｍｐｕｔｅｒ Ｉｎｔｅｌｉｇｅｎｔ ｗａｔｅｒ ｍｅｔｅｒ Ｒｅｌｉａｂｉｌｉｔｙ Ｄｏｕｂｌｅ Ｈａｌｌ ｓｅｎｓｏｒ Ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ
广州周立功单片机 AMIS-49587器件 数据手册
A M I S-49587器件数据手册R e v.P00地址：广州市天河北路689号光大银行大厦12楼F4网址：销售与服务网络广州周立功单片机发展有限公司地址：广州市天河北路689号光大银行大厦12楼F4 邮编：510630 电话：(020)38730972 38730976 38730916 38730917 38730977 传真：(020)38730925网址：广州专卖店地址：广州市天河区新赛格电子城203-204室电话：(020)87578634 87569917传真：(020)87578842南京周立功地址：南京市珠江路280号珠江大厦1501室电话：(025) 68123901 68123902传真：(025) 68123900北京周立功地址：北京市海淀区知春路113号银网中心A座1207-1208室（中发电子市场斜对面）电话：(010)62536178 62536179 82628073传真：(010)82614433 重庆周立功地址：重庆市石桥铺科园一路二号大西洋国际大厦（赛格电子市场）1611室电话：(023)68796438 68796439传真：(023)68796439杭州周立功地址：杭州市天目山路217号江南电子大厦502室电话：(0571)89719480 89719481 8971948289719483 89719448 89719485传真：(0571)89719494 成都周立功地址：成都市一环路南二段1号数码同人港401室（磨子桥立交西北角）电话：(028)85439836 85437446传真：(028) 85437896深圳周立功地址：深圳市深南中路 2070号电子科技大厦C座4楼D室电话：(0755)83781788（5线）传真：(0755)83793285 武汉周立功地址：武汉市洪山区广埠屯珞瑜路158号12128室（华中电脑数码市场）电话：(027)87168497 87168297 87168397传真：(027)87163755上海周立功地址：上海市北京东路668号科技京城东座7E室电话：(021)53083452 53083453 53083496传真：(021)53083491西安办事处地址：西安市长安北路54号太平洋大厦1201室电话：(029)87881296 83063000 87881295传真：(029)87880865目录AMIS-49587 (1)1.1 产品概述 (1)1.2 特性 (1)1.3 典型应用 (1)1.4 标识图 (2)1.5 订购信息 (2)1.6 应用举例 (3)AMIS-495871.1 产品概述ON半导体的AMIS-49587是一个遵循IEC1334标准的电力线载波调制解调器，采用扩频型频移键控（S-FSK）调制技术，在电力线上提供健壮可靠的低数据速率通信。
超声波水表的流量计量方法和系统[发明专利]
![超声波水表的流量计量方法和系统[发明专利]](https://img.taocdn.com/s3/m/92de6fe9a48da0116c175f0e7cd184254a351b74.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610158661.6(22)申请日 2016.03.17(71)申请人 广州周立功单片机科技有限公司地址 510660 广东省广州市天河区高普路1039号第3层303房(72)发明人 周立功 (74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 黄晓庆(51)Int.Cl.G01F 1/66(2006.01)(54)发明名称超声波水表的流量计量方法和系统(57)摘要本发明涉及一种超声波水表的流量计量方法和系统。
所述方法包括：估算出本水表当前的静态时间差范围，包括：获取零流量超声波时间差，检测所述零流量超声波时间差是否在预设范围内；若是，使用卡尔曼滤波方法对所述零流量超声波时间差进行估算，得到零流量时间差估算值；由所述零流量时间差估算值得出本水表当前的静态时间差范围：(零流量时间差估算值-设定第一负向范围值)～(零流量时间差估算值+设定第一正向范围值)；若当前采集的超声波时间差在本水表当前的静态时间差范围内，得出本水表当前的流量计量值为零流量。
通过本发明，能够减小静态时间差偏移对的小流量水流体的测量一致性的影响，同时保证超声波水表对小流量的测量精度。
权利要求书3页 说明书6页 附图2页CN 105841762 A 2016.08.10C N 105841762A1.超声波水表的流量计量方法，其特征在于，包括：估算出本水表当前的静态时间差范围；若当前采集的超声波时间差在本水表当前的静态时间差范围内，得出本水表当前的流量计量值为零流量；否则，根据当前采集的超声波时间差测算出当前流速，并根据当前流速和本水表测量管的横截面积得出本水表当前的流量计量值；所述估算出本水表当前的静态时间差范围，包括：获取零流量超声波时间差，检测所述零流量超声波时间差是否在预设范围内；若是，使用卡尔曼滤波方法对所述零流量超声波时间差进行估算，得到零流量时间差估算值；由所述零流量时间差估算值得出本水表当前的静态时间差范围：(T Diff_0-T Up)～(T Diff_0 +T Down)；T Diff_0表示所述零流量时间差估算值，T Up表示设定第一负向范围值，T Down表示设定第一正向范围值。
TI MSP430新增超声波感应MCU,目标指向15亿只水表市场
TI MSP430新增超声波感应MCU,目标指向15亿只水表市场单祥茹【期刊名称】《中国电子商情·基础电子》【年(卷),期】2017(000)011【总页数】2页(P21-22)【作者】单祥茹【作者单位】【正文语种】中文水表是每个家庭的标配，按照现有需求，全球共部署15亿个水表。
仅智能水表一项，市场分析机构就预计其市场规模将从2016年的26亿美元增长到2025年的72亿美元。
目前全球在用的水表中仍以机械式为主，这些仪表的寿命普遍不到7年，最大的问题是不能检测到低流量或小泄漏，同时介质污染、污垢积聚以及部件老化也会影响测量精度，需要定期校准，服务和维护成本居高不下。
现在，超过80%的美国供应商已投资或计划投资智能水表基础设施，以提高运营效率并减少水损失。
采用超声波检测技术的智能水表为非接触式测量，与传统机械水表相比，不仅测量精确度高（＜±1%），由于没有活动部件或磨损，使用寿命也很长，一般都在10年以上。
显著降低了水务公司的维护和服务成本。
因此，市场上对超声波感应智能水表的需求量大有井喷之势。
德州仪器（TI）基于其广受市场欢迎的MSP430微控制器（MCU），将超声波感应技术融入其中，推出了一款专门针对智能水表市场的新型超声波MCU产品——MSP430FR6047，该产品带有集成超声波感应模拟前端，在提高智能水表的精度的同时，将能耗也降到最低。
TI中国区MSP微控制器业务拓展经理刁勇表示，MSP430FR6047产品是一款集成了DSP、MCU和丰富通信接口的产品，是业界首款用于超声波感应的集成SoC，其独特的基于高速模数转换器（ADC）的超声波传感技术将把智能水表的测量带到一个新高度。
1、拥有一流的超声波水流测量，且兼具超低功耗。
高精度时间测量分辨率＜5 ps，能够检测低流率（＜1升/小时）。
按每秒一次测量计算，约消耗3μA的总电流。
2、集成模拟前端是超声波感应解决方案的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单芯片超声波水表解决方案
随着阶梯水价，一户一表政策以及物联网智慧城市建设的推进，水务企业对于供水管理的要求越来越高，智能水表替代传统机械水表的进程将加快。
与机械式水表相比，作为新技术发展方向的超声波水表具有精度高、量程比宽、无活动部件、机械结构简单等优点，随着目前各大水表厂家的深入推广，超声波水表将迎来快速发展。
本文主要介绍基于集成芯片E703.15的超声波水表方案。
周立功公司基于此芯片开发了整套超声波水表解决方案，可快速支持用户的从评估到量产的整个过程。
高集成度超声波芯片E703.15介绍：
E703.15是德国ELMOS公司推出的混合模式低功耗超声波流量计专用芯片，内部包含模拟部分和数字部分，集成了MCU、超声波时间接口部分、温度接口部分、电源管理。
可用于超声波水表、热表和气表等领域。
单芯片的解决方案使得外围电路十分简化，只需接上电源、时钟和超声波换能器即可工作。
参数特性：
●内部集成16位MCU，有32kB Flash和5kB RAM；
●丰富的外设接口，UART、SPI、I2C和PWM等；
●内部电压调节器，可直接电池供电；
●2通道超声波、5通道温度ADC；
●38ps超声波测量精度；
●64位浮点运算单元，内部固化超声波软件库；
●-40~+85℃工作温度范围；
●整系统小于30μA平均工作电流；
方案框图：
E703.15单芯片内置MCU和丰富外设接口，能进行超声波测量与温度测量，数据由芯片内部传输，效率高、可靠性强、且简化了软硬件设计，适用于超声波水表、超声波热表和超声波气表等。
评估DEMO板：
周立功公司可提供评估DEMO板，以及包括超声波水管和上位机软件等一站式解决方案。
Demo板硬件接口：
●USB转串口；
●超声波外设接口；
●温度外设接口；
●红外通信接口；
●LCD段式液晶；
●M-BUS接口；
中文版本的上位机软件可提供各种参数观察和修改功能，可方便和加快开发进程。
软件可观察超声波水表运行各种数据（流量、流速、超声波时间等）；
●超声波时间曲线显示；
●流速曲线显示；
●总流量曲线显示；
●校准曲线等；
总结：
基于E703.15高集成度芯片的超声波水表方案具有较高的精度和稳定性，用户不需要再外加MCU，使得外围电路设计更加简单。
另外，周立功公司可提供原理图、PCB参考、DEMO 板、软件例程、上位机调试软件、量产工具等服务，可助力水表企业快速从评估到产品量产整个过程。
