高压旋喷桩（三管）施工方案施工工艺流程旋喷桩施工工艺流程图施工方法及工艺技术要求施工方法1、施工准备a测量放线根据设计施工图现场精确测设定位出旋喷桩的位置b场地布置施工现场应做到“三通一平"，弄清地下管线和地下障碍物的种类和位置，采取相应的技术措施。
严格按照场地规划布置搭建材料堆场及各种施工、生活、安全、保卫和消防设施。
c机械设备进场机械设备进场后经理部机电工程师审查作业机械的使用、保养记录,检查其工作状态,以确保投入作业的机械设备状态良好；安全工程师检查作业机械设备是否存在安全隐患，以上均满足要求后上报监理工程师并获得监理工程师的批准方能施工。
2、钻孔施工a钻机就位将钻机安置在现场精确测设的孔位上，使钻头对准孔位中心。
钻机安装定位要准确、水平、稳固.为保证钻孔达到设计要求的垂直度，钻机就位后须作水平校正，使其钻杆轴线垂直对准钻孔中心位置。
钻杆垂直度＜1％.b钻孔钻孔的目的为了将注浆管插入预定的地层中。
钻孔位置与设计孔位偏差不得大于50mm。
c喷射注浆喷射注浆管插入预定深度后，由下至上同时喷射高压水及低压空气，利用高压水喷射流和气流同轴喷射冲切土体，形成较大孔隙.另注入水泥浆液填充空隙。
注浆时随时检查浆液初凝时间、浆液流量、浆液压力、旋转提升速度、水压力、水流量及空气压力、空气流量等参数是否符合设计及规范要求,并随时做好记录。
d注浆管提升钻杆的旋转和提升必须连续不中断，拆卸钻杆继续旋喷时，其搭接长度不小于100mm。
e冲洗施工完毕后，冲洗干净注浆管等机具设备,管内机内不得残存水泥浆。
f移动机具将钻机等机具设备移至新孔位。
工艺技术要求施工前先做1～2根试验桩，以确定旋喷桩有关的施工参数。
1、钻杆就位后,须校正钻机主要立轴二个不同方向的垂直度.使用回转钻机，须校正导向杆。
垂直度误差不得超过1%。
2、在插管时，水压不宜大于1MPa。
3、旋喷作业时，应检查注浆流量、风量、压力、旋转提升速度等。
高压旋喷桩(三管)施工方案
高压旋喷桩（三管）施工方案施工工艺流程旋喷桩施工工艺流程图场地平整调平机身并钻至设计标高时停止钻送料桩机移位施工方法及工艺技术要求施工方法1、施工准备a测量放线根据设计施工图现场精确测设定位出旋喷桩的位置b场地布置施工现场应做到“三通一平”，弄清地下管线和地下障碍物的种类和位置，采取相应的技术措施。
严格按照场地规划布置搭建材料堆场及各种施工、生活、安全、保卫和消防设施。
c机械设备进场机械设备进场后经理部机电工程师审查作业机械的使用、保养记录，检查其工作状态，以确保投入作业的机械设备状态良好；安全工程师检查作业机械设备是否存在安全隐患，以上均满足要求后上报监理工程师并获得监理工程师的批准方能施工。
2、钻孔施工a钻机就位将钻机安置在现场精确测设的孔位上，使钻头对准孔位中心。
钻机安装定位要准确、水平、稳固。
为保证钻孔达到设计要求的垂直度，钻机就位后须作水平校正，使其钻杆轴线垂直对准钻孔中心位置。
钻杆垂直度＜1%。
b钻孔钻孔的目的为了将注浆管插入预定的地层中。
钻孔位置与设计孔位偏差不得大于50mm。
c喷射注浆喷射注浆管插入预定深度后，由下至上同时喷射高压水及低压空气，利用高压水喷射流和气流同轴喷射冲切土体，形成较大孔隙。
另注入水泥浆液填充空隙。
注浆时随时检查浆液初凝时间、浆液流量、浆液压力、旋转提升速度、水压力、水流量及空气压力、空气流量等参数是否符合设计及规范要求，并随时做好记录。
d注浆管提升钻杆的旋转和提升必须连续不中断，拆卸钻杆继续旋喷时，其搭接长度不小于100mm。
e冲洗施工完毕后，冲洗干净注浆管等机具设备，管内机内不得残存水泥浆。
f移动机具将钻机等机具设备移至新孔位。
工艺技术要求施工前先做1～2根试验桩，以确定旋喷桩有关的施工参数。
1、钻杆就位后，须校正钻机主要立轴二个不同方向的垂直度。
使用回转钻机，须校正导向杆。
垂直度误差不得超过1%。
2、在插管时，水压不宜大于1MPa。
3、旋喷作业时，应检查注浆流量、风量、压力、旋转提升速度等。
三重管高压旋喷桩施工方案123
商旅新悦城项目桩基及基坑围护工程三重管高压旋喷桩施工方案南京东地建设基础工程有限公司2011年4月18日新悦城疏散通道电梯支护原设计采用钻孔灌注桩双重管止水，因围墙距旋喷桩较近，而且双重管旋喷施工最大的问题就是抬土较大。
由于抬土原因也迫使摇摇欲坠的围墙会倾斜，甚至倒塌。
因此我公司建议采用三重管旋喷桩施工。
根据我公司多年的施工经验，三重管旋喷在施工过程中对挤土、抬土的影响很小，很适合新悦城项目支护止水工程。
施工期间首先确保围墙的安全，进行围墙多点测量、观察，若有变化，采用减压施工。
其次在围墙边施工时采用分段施工，这样可以减小局部的影响，其次施工期间在围墙边时尽量加快施工期间，以免后患。
详见三重管施工方案一、工程概况钻孔桩桩间距为150mm，桩间距外侧设置三重管高压旋喷桩，桩径800mm，桩间距550mm。
高压旋喷桩采用P.042.5普通硅酸盐水泥，水泥掺量为40%，水灰比1.0。
设置三重管高压旋喷桩的目的是防止钻孔桩之间缺口，保证整个基坑止水帷幕的密封性，防止开挖期间漏水。
施工范围为：A轴～T’轴，其中双重管施工20根。
地连墙接缝处止水加固范围：A轴～H 轴。
二、高压旋喷桩施工工艺流程如下：三、施工方法1. 作业面平整，保证作业面的宽度不小于2~3m。
2. 按设计要求放样确定孔位，布置排浆沟。
3. 旋喷钻机就位，钻头对准桩位中心，用水平尺校正钻机使钻杆垂直，使钻机的垂直精度控制在1/200以内。
然后将钻机摆放稳定，防止钻机移位，偏离桩位中心。
4. 开启高压泵钻进钻机校正固定、钻头对中后，开启高压浆泵，待正常运转后，向孔内送水，同时缓缓下沉钻杆钻进成孔，直至设计深度。
5. 制备水泥浆液在到达设计深度前一个小时内，先按设计水泥掺量拌制水泥浆液备用，拌制时做到计量准确。
浆液在搅拌机内搅拌时间不小于5分钟。
6. 旋喷提升待成孔至设计深度，将拌制水泥浆倾入集料斗，将高压泵送水改为送浆，为保证桩底有足够的水泥浆量，应停止提升，原地旋喷15秒，然后边旋转喷浆边提升，旋转速度和提升速度都按施工参数执行，直至桩顶标高为止。
高压旋喷桩(三管)施工方案
高压旋喷桩(三管)施工方案XXX的高压旋喷桩（三管）施工组织设计和施工方案如下：施工工艺流程包括场地平整、测量定位、桩机就位、对正桩位、调平机身并固定、启动主电机、钻进、钻至设计标高时停止钻进、开启送料阀门、启动送料机、送料、提升钻头出地面、停机、桩机移位等步骤。
施工方法要求包括施工准备、测量放线、场地布置、机械设备进场等步骤。
钻孔施工包括钻机就位、钻孔、喷射注浆、注浆管提升、冲洗和移动机具等步骤。
施工前先做1～2根试验桩，以确定旋喷桩有关的施工参数。
在插管时，水压不宜大于1MPa。
施工过程中要随时检查各项参数是否符合设计及规范要求，并随时做好记录。
为确保施工质量，施工现场应做到“三通一平”，弄清地下管线和地下障碍物的种类和位置，采取相应的技术措施。
机械设备进场后要经过检查和审查，确保状态良好，不存在安全隐患，方能施工。
钻杆就位后，须校正钻机主要立轴二个不同方向的垂直度，误差不得超过1%。
3、在进行旋喷作业时，需要检查注浆流量、风量、压力和旋转提升速度等参数。
高压水射流的压力应该大于20Mpa。
4、水泥浆液的水灰比应该取1.0，灌入水泥浆液的比重应该取1.5～1.6，返浆比重应该取1.2～1.3.浆液应该在旋喷前一小时内搅拌，并且搅拌后不得超过4小时。
如果超过了4小时，需要进行专门试验来验证其性能是否符合要求后才能使用。
5、使用325号普通硅酸盐水泥，根据需要可以加入适量的速凝或早强等外加剂。
6、注浆管进入预定深度后，应该进行试喷。
首先送高压水，然后才是水泥浆和压缩空气，压缩空气可以晚送30秒。
在桩底部边旋转边喷射1分钟后，再进行边旋转、边提升、边喷射，由下而上喷射注浆。
喷射管分段提升的搭接长度不得小于100毫米。
停机时先关高压水和压缩空气再停止送浆。
施工顺序为先喷浆后旋转和提升。
7、在进行旋喷作业前，需要检查高压设备和管路系统，确保其压力和流量满足设计要求。
注浆管和喷嘴内不得有任何杂物，注浆管接头的密封圈必须良好。
三重管高压旋喷桩施工方案

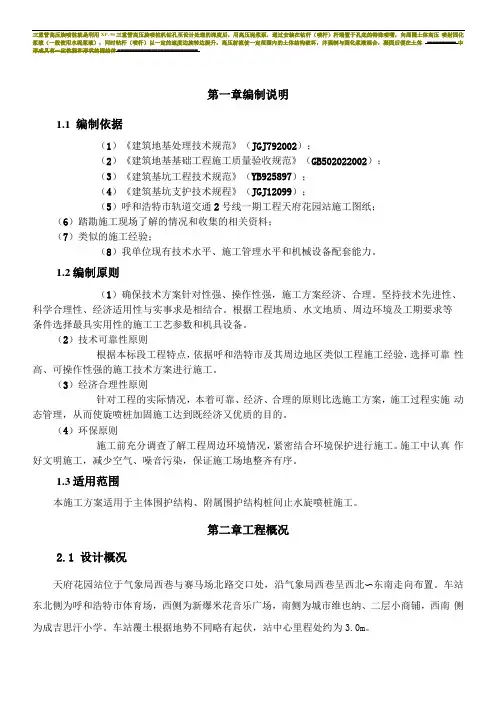

三重管高压旋喷桩就是利用XP-30三重管高压旋喷桩机钻孔至设计处理的深度后，用高压泥浆泵，通过安装在钻杆（喷杆）杆端置于孔底的特殊喷嘴，向周围土体高压喷射固化浆液（一般使用水泥浆液），同时钻杆（喷杆）以一定的速度边旋转边提升，高压射流使一定范围内的土体结构破坏，并强制与固化浆液混合，凝固后便在土体---------- 中形成具有一定性能和形状的固结体----------------------------第一章编制说明1.1编制依据（1）《建筑地基处理技术规范》（JGJ792002）；（2）《建筑地基基础工程施工质量验收规范》（GB502022002）；（3）《建筑基坑工程技术规范》（YB925897）；（4）《建筑基坑支护技术规程》（JGJ12099）；（5）呼和浩特市轨道交通2号线一期工程天府花园站施工图纸；（6）踏勘施工现场了解的情况和收集的相关资料；（7）类似的施工经验；（8）我单位现有技术水平、施工管理水平和机械设备配套能力。
1.2编制原则（1）确保技术方案针对性强、操作性强，施工方案经济、合理。
坚持技术先进性、科学合理性、经济适用性与实事求是相结合。
根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工工艺参数和机具设备。
（2）技术可靠性原则根据本标段工程特点，依据呼和浩特市及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。
（3）经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。
（4）环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。
施工中认真作好文明施工，减少空气、噪音污染，保证施工场地整齐有序。
1.3适用范围本施工方案适用于主体围护结构、附属围护结构桩间止水旋喷桩施工。
第二章工程概况2.1设计概况天府花园站位于气象局西巷与赛马场北路交口处，沿气象局西巷呈西北〜东南走向布置。
三重管高压旋喷桩原理
三重管高压旋喷桩原理三重管高压旋喷桩是一种常用的地基处理技术，它通过高压旋喷法将土层改良，提高地基的承载力和稳定性。
本文将从三重管高压旋喷桩的原理、施工过程和应用范围等方面进行介绍。
一、三重管高压旋喷桩的原理三重管高压旋喷桩是一种利用高压水和水泥浆混合物进行土层改良的技术。
该技术主要包括三个关键元素：旋喷桩、高压水和水泥浆。
1. 旋喷桩：旋喷桩是通过旋转喷头和高压水进行施工的设备。
它由三根管子组成，内外两根管子分别用于输送高压水和水泥浆，中间的管子用于排出旋喷桩中的土层。
旋喷桩的喷头上有多个喷孔，喷孔可以使水泥浆均匀地喷射到土层中，形成固结体。
2. 高压水：高压水是旋喷桩施工的重要组成部分。
高压水通过内管喷孔喷射到土层中，将土壤颗粒冲击分散，并形成泥浆状的土体。
同时，高压水的冲击作用可以将土层松动，便于后续的注浆作业。
3. 水泥浆：水泥浆是土层改良的关键材料。
水泥浆由水和水泥按一定比例混合而成，具有较高的粘度和固结性。
水泥浆通过外管喷孔喷射到土层中，与土壤颗粒发生反应，形成固结体。
水泥浆的凝结时间较长，可以保证土层的稳定性。
二、三重管高压旋喷桩的施工过程三重管高压旋喷桩的施工过程主要包括以下几个步骤：1. 地面处理：在施工前，需要对地面进行处理，清除杂物和松散的土壤，保证施工的稳定性。
2. 定位布桩：根据设计要求，确定旋喷桩的位置和布置方式。
采用专业的设备进行定位，并进行精确测量。
3. 穿孔喷水：在桩位上进行穿孔作业，通过内管喷孔喷射高压水，冲击土层并形成泥浆状的土体。
穿孔的深度和直径根据设计要求确定。
4. 注浆固结：在穿孔的同时，通过外管喷孔喷射水泥浆，与土壤发生反应，并形成固结体。
注浆的时间和流量要根据实际情况进行调整，以保证固结体的质量。
5. 桩身整理：等待水泥浆固结后，对桩体进行整理和修整，使其符合设计要求。
三、三重管高压旋喷桩的应用范围三重管高压旋喷桩广泛应用于土层改良和地基处理工程中，主要适用于以下几个方面：1. 土壤固结：三重管高压旋喷桩可以通过注浆固结的方式，提高土壤的稳定性和承载力，适用于软弱地基的处理。
旋喷桩施工工艺
旋喷桩施工工艺1、旋喷桩施工方法喷浆采用三重管法，单喷觜喷浆。
计划配备2套旋喷设备进行施工。
喷浆导孔直径φ100mm，成孔采用XY-100型地质钻机。
其加固有效直径约为1000mm。
2、旋喷桩施工工艺流程旋喷桩施工工艺流程见【图高压旋喷桩施工工艺流程图】。
高压旋喷桩施工工艺流程图3、旋喷桩施工方法说明及技术措施（1）开始施工时，首先进行现场试验性施工，进一步确定喷射参数及施工工艺。
（2）根据加固端头范围内地层的特点，拟采用施工参数见【表三重管法高压旋喷桩施工技术参数表】。
三重管法高压旋喷桩施工技术参数表（3）钻导孔①钻孔时采用泥浆护壁，泥浆的主要性能指标控制为：比重1.2～1.3，粘度25～30s，含砂率小于5%。
②为准确取得地质资料，合理优化施工技术参数，选取钻孔按地质钻探孔要求对不同地层取样分析。
③导孔施工质量标准：孔位偏差≤50mm，垂直度≤1%。
④钻孔完成后经检查验收合格后高喷台车就位，进行喷浆作业。
（4）浆液配制浆液采用425#普通硅酸盐水泥和自来水配制，水灰比1:1，采用立式搅拌罐搅拌。
（5）旋喷注浆①台车就位安装调试完成后，将旋喷管插至孔底，先启动灰浆泵送浆，待孔口返浆后按方案设计的技术参数进行旋喷、提升。
②在旋喷过程中，随时注意各设备的工作情况，以及水、气、浆的压力与流量，作好详实的施工记录。
③旋喷提升过程中如中途发生故障，立即停止施工，等检查排除故障后再继续施工。
④冒出浆液由泥浆泵抽至沉淀池沉淀处理。
（6）回灌当喷射结束后，随即在喷射孔内进行自然水压力静压填充灌浆，直到浆面不再下沉为止。
