浅谈箱涵顶进施工及线路加固方法

合集下载

浅谈顶进桥施工中轨道的加固方法

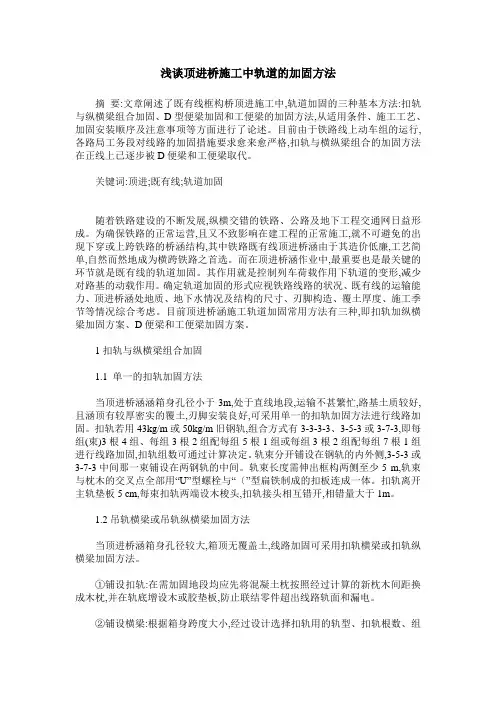

浅谈顶进桥施工中轨道的加固方法摘要:文章阐述了既有线框构桥顶进施工中,轨道加固的三种基本方法:扣轨与纵横梁组合加固、D型便梁加固和工便梁的加固方法,从适用条件、施工工艺、加固安装顺序及注意事项等方面进行了论述。

目前由于铁路线上动车组的运行,各路局工务段对线路的加固措施要求愈来愈严格,扣轨与横纵梁组合的加固方法在正线上已逐步被D便梁和工便梁取代。

关键词:顶进;既有线;轨道加固随着铁路建设的不断发展,纵横交错的铁路、公路及地下工程交通网日益形成。

为确保铁路的正常运营,且又不致影响在建工程的正常施工,就不可避免的出现下穿或上跨铁路的桥涵结构,其中铁路既有线顶进桥涵由于其造价低廉,工艺简单,自然而然地成为横跨铁路之首选。

而在顶进桥涵作业中,最重要也是最关键的环节就是既有线的轨道加固。

其作用就是控制列车荷载作用下轨道的变形,减少对路基的动载作用。

确定轨道加固的形式应视铁路线路的状况、既有线的运输能力、顶进桥涵处地质、地下水情况及结构的尺寸、刃脚构造、覆土厚度、施工季节等情况综合考虑。

目前顶进桥涵施工轨道加固常用方法有三种,即扣轨加纵横梁加固方案、D便梁和工便梁加固方案。

1扣轨与纵横梁组合加固1.1 单一的扣轨加固方法当顶进桥涵涵箱身孔径小于3m,处于直线地段,运输不甚繁忙,路基土质较好,且涵顶有较厚密实的覆土,刃脚安装良好,可采用单一的扣轨加固方法进行线路加固。

扣轨若用43kg/m或50kg/m旧钢轨,组合方式有3-3-3-3、3-5-3或3-7-3,即每组(束)3根4组、每组3根2组配每组5根1组或每组3根2组配每组7根1组进行线路加固,扣轨组数可通过计算决定。

轨束分开铺设在钢轨的内外侧,3-5-3或3-7-3中间那一束铺设在两钢轨的中间。

轨束长度需伸出框构两侧至少5 m,轨束与枕木的交叉点全部用“U”型螺栓与“〔”型扁铁制成的扣板连成一体。

扣轨离开主轨垫板5 cm,每束扣轨两端设木梭头,扣轨接头相互错开,相错量大于1m。
