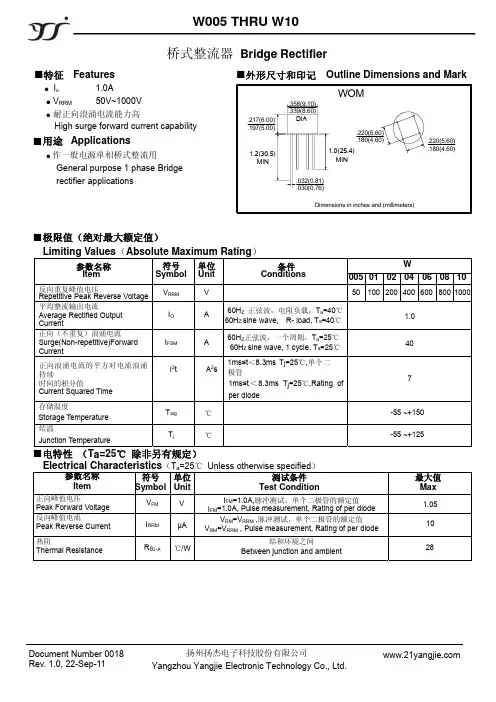

桥式整流器BridgeRectifiers
Bridge Rectifier 桥式整流器
反向重复峰值电压 Repetitive Peak Reverse Voltage 平均整流输出电流
Average Rectified Output Current 正向（不重复）浪涌电流
Surge(Non-repetitive)Forward Current
VRRM IO IFSM
正向浪涌电流的平方对电流浪涌 持续
热阻 Thermal Resistance
RθJ-A ℃/W
结和环境之间 Between junction and ambient
最大值 Max
1.05 10
28
Document Number 0018 Rev. 1.0, 22-Sep-11
扬州扬杰电子科技股份有限公司 Yangzhou Yangjie Electronic Technology Co., Ltd.
A
60HZ 正弦波，电阻负载，Ta=40℃ 60HZ sine wave, R- load, Ta=40℃
1.0
A
60HZ正弦波，一个周期，Ta=25℃ 60HZ sine wave, 1 cycle, Ta=25℃
40
A2s
1ms≤t＜8.3ms Tj=25℃,单个二 极管
1ms≤t ＜ 8.3ms Tj=25℃,Rating of
7
per diode
℃
-55 ~+150
℃
-55 ~+125
■电特性 （Ta=25℃ 除非另有规定）
Electrical Characteristics（Ta=25℃ Unless otherwise specified）
参数名称
符号 单位
测试条件
Item
桥式整流电路图及工作原理介绍
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。
桥式整流电路图及工作原理介绍
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1〜4和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1桥式整流电路图桥式整流电路的工作原理如图2所示。
耕上翌淀电路工作BJ的电盖方向口£・的就既方H —4在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1一RL 一D3回到TR次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2一RL -D4回到Tr次级上端，在负载RL上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2 / RL流过每个二极管的平均电流为ID = IL/2 = 0.45 U2 / RL每个二极管所承受的最高反向电压为什么叫硅桥，什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1 (c)的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压V Q=V r V d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压V o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
桥式整流电路图及工作原理介绍
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。
桥式整流电路计算公式及输出电压波形图
桥式整流电路计算公式及输出电压波形图桥式整流简介桥式整流器，英文 BRIDGE RECTIFIERS，也叫做整流桥堆，是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。
桥式整流电路图桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
桥式整流电路计算公式桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器，用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数：单相全波整流电路图利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。
从图中可见正负半周都有电流流过负载，提高了整流效率。
全波整流的特点：输出电压VO高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。
主要参数：桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时，电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，电感L有平波作用。
桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。
桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰，一般只适应于低电压、大电流的场合。
例10.1.1桥式整流器滤波电路如图所示，已知V1是220V交流电源，频率为50Hz，要求直流电压VL=30V，负载电流IL=50mA。
试求电源变压器副边电压v2的有效值，选择整流二极管及滤波电容。
桥式整流电路电容滤波电路图10.5分别是单相桥式整流电路图和整流滤波电路的部分波形。
这里假设t《0时，电容器C已经充电到交流电压V2的最大值（如波形图所示）。
上海奇亿半导体整流桥KBPC5010参数
KBPC 50A
Maximum raings and electrical characteristics;
UNITS
Maximum Recurent peak Reverse Voltage Maximum Average Forward rectified Current(9.5mm)Lead Length at Ta=50℃ Peak Forward Surge Current,8.3msБайду номын сангаасSingle half Sine-wave superimposed On rated load Maximum Forward Voltage Drop Per Bridge Element at 25A D.C Maximum DC Reverse Current Ta=25℃ Storage Temperature Range Operating Temperature Range
50
100
200
400
600
800
1000
V A A
50 400 1.1 10.0 -65~90 -65~90
V uA ℃ ℃
上海奇亿半导体有限公司
上海奇亿半导体有限公司
KBPC50005
THRU
（单向 50 安培桥式整流器） SINGLE PHASE 50 AMP BRIDGE RECTIFIERS
KBPC5010
VOLTAGE RANGE ( 电压范围 )
diode翻译
diode翻译diode（二极管）是一种电子元件，具有正向导电性和反向截止性的特性。
它由P型半导体和N型半导体材料通过PN结结合而成。
二极管常用于电子电路中，主要用于整流、开关和信号检测等应用。
以下是一些常见的diode用法和中英文对照例句：1. 整流（Rectification）：- The diode is used for converting alternating current (AC) to direct current (DC) in power supplies.（二极管用于电源中将交流电转换为直流电。
）- The bridge rectifier circuit consists of four diodes.（桥式整流电路由四个二极管组成。
）2. 开关（Switching）：- The diode can be used as a switch in electronic circuits.（二极管可用作电子电路中的开关。
）- The diode allows current to flow when it is forward-biased and blocks current when it is reverse-biased.（二极管在正向偏置时允许电流流动，在反向偏置时阻断电流。
）3. 信号检测（Signal Detection）：- The diode is commonly used in radio and television receivers for signal detection.（二极管常用于无线电和电视接收器中进行信号检测。
）- The diode allows the passage of current when the input signal is above a certain threshold voltage.（当输入信号高于一定的阈值电压时，二极管允许电流通过。
桥式整流电路图及工作原理介绍
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。
桥式整流器你知多少？
桥式整流器你知多少？在整流器当中，除了一般的整流器，桥式整流器可以说是一种非常常见的类型了。
虽然，桥式整流器非常常见以及常用，但是并不是所有人都了解这一种整流器。
其实桥式整流器是利用二极管的单向导通性所进行整流的最常用的电路，常用来将交流电转变为直流电。
桥式整流是对二极管半波整流的一种改进。
半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉。
桥式整流器利用四个二极管，两两对接。
输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。
而桥式整流器对输入正弦波的利用效率比半波整流高一倍。
桥式整流是交流电转换成直流电的第一个步骤。
桥式整流器也叫做整流桥堆，是由多只整流二极管作桥式连接，外用绝缘朔料封装而成，大功率桥式整流器在绝缘层外添加金属壳包封，增强散热。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。
其桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。
桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,而是用四个二极管接成电桥形式，在电压的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
桥式整流电路桥式整流电路（如图1所示）是使用最多的一种整流电路。
这种电路，只要增加两只二极管口连接成'桥'式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。
图1 桥式整流电路（a）图1 桥式整流电路（b）图1（a）为桥式整流电路图（b）为其简化画法桥式整流电路的工作原理如下：E2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止。
电子元器件符号字母有哪些？电子元器件符号与标识对照表——百能云芯
电子元器件符号字母有哪些？电子元器件符号与标识对照表——百能云芯电子元器件是数码工业生产设计中重要的组成部分，对于一个电子元器件行业的从业者来说，认识电子元器件对应的符号和字母显得尤为重要，那么接下来就为大家详细的介绍一下电子元器件符号与标识。
1.电子元器件符号字母对照表：2.电子元器件符号与标识对照表电子元器件包括：电阻、电容、电感、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。
一、电阻系列电阻器（Resistor）是一个限流元件，用字母R来表示，单位为欧姆Ω。
将电阻接在电路中后，电阻器一般是两个引脚，它可限制通过它所连支路的电流大小。
阻值不能改变的称为固定电阻器。
阻值可变的称为电位器或可变电阻器。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。
实际器件如灯泡，电热丝等均可表示为电阻器元件。
电阻在电路中通常起分压、分流的作用。
对信号来说，交流与直流信号都可以通过电阻。
可调电阻/微调电阻可调电阻也叫可变电阻（Rheostat），可调电阻的电阻值的大小可以人为调节，以满足电路的需要。
可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。
二、电位器电位器（Potentiometer）是具有三个引出端、阻值可按某种变化规律调节的电阻元件。
电位器通常由电阻体和可移动的电刷组成。
桥式整流电路图及工作原理介绍【可编辑】
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。
桥式整流电路计算
桥式整流电路计算 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】桥式整流电路计算桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数：单相全波整流电路图利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。
从图中可见正负半周都有电流流过负载，提高了整流效率。
全波整流的特点：输出电压V O高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。
主要参数：桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时,电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，电感L有平波作用桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。
桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰,一般只适应于低电压、大电流的场合。
例10.1.1桥式整流器滤波电路如图所示，已知V1是220V交流电源，频率为50Hz，要求直流电压V L=30V，负载电流I L=50mA。
试求电源变压器副边电压v2的有效值，选择整流二极管及滤波电容。
桥式整流电路电容滤波电路图分别是单相桥式整流电路图和整流滤波电路的部分波形。
这里假设t<0时，电容器C已经充电到交流电压V2的最大值（如波形图所示）。
结论1：由于电容的储能作用，使得输出波形比较平滑，脉动成分降低输出电压的平均值增大。
结论2：从图可看出，滤波电路中二极管的导电角小于180o,导电时间缩短。
因此，在短暂的导电时间内流过二极管很大的冲击电流，必须选择较大容量的二极管。
在纯电阻负载时：有电容滤波时：结论3：电容放电的时间τ=R L C越大,放电过程越慢，输出电压中脉动（纹波）成分越少，滤波效果越好。
电子元器件图片、名称及符号对照
电子元器件图片、名称及符号对照电阻器（Resistor）是一个限流元件，用字母R来表示，单位为欧姆Ω。
将电阻接在电路中后，电阻器一般是两个引脚，它可限制通过它所连支路的电流大小。
阻值不能改变的称为固定电阻器。
阻值可变的称为电位器或可变电阻器。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。
实际器件如灯泡，电热丝等均可表示为电阻器元件。
电阻在电路中通常起分压、分流的作用。
对信号来说，交流与直流信号都可以通过电阻。
可调电阻/微调电阻可调电阻也叫可变电阻（Rheostat），可调电阻的电阻值的大小可以人为调节，以满足电路的需要。
可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。
电位器（Potentiometer）是具有三个引出端、阻值可按某种变化规律调节的电阻元件。
电位器通常由电阻体和可移动的电刷组成。
当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。
电位器既可作三端元件使用也可作二端元件使用。
后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系的输出电压，因此称之为电位器。
电容器（capacitor），通常简称其容纳电荷为电容，用字母C表示，单位为F（法拉）。
任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。
作用：隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。
电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。
电感器的结构类似于变压器，但只有一个绕组。
电感器具有一定的电感，它只阻碍电流的变化。
如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。
桥式整流
桥式整流简介：桥式整流器是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。
原理：桥式整流是对二极管半波整流的一种改进。
半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉。
桥式整流器利用四个二极管，两两对接。
输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。
桥式整流器对输入正弦波的利用效率比半波整流高一倍。
桥式整流是交流电转换成直流电的第一个步。
桥式整流器BRIDGE RECTIFIERS，也叫做整流桥堆。
桥式整流器是由多只整流二极管作桥式连接，外用绝缘朔料封装而成，大功率桥式整流器在绝缘层外添加金属壳包封，增强散热。
桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1 000V。
电容器在电路中的作用在直流电路中，电容器是相当于断路的。
电容器是一种能够储藏电荷的元件，也是最常用的电子元件之一。
这得从电容的结构上说起。
最简单的电容是由两端的极板和中间的绝缘电介质[2]构成的。
通电后，极板带电，形成电压（电势差），但是中间由于是绝缘的物质，所以是不导电的。
不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。
我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。
电容也不例外，电容被击穿后，就不是绝缘体体了。
不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。
但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。
而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。
实际上，电流是通过场的形式在电容器间通过的。
GBJ35005THRUGBJ3510桥式整流器BridgeRectifier
GBJ35005 THRU GBJ3510桥式整流器 Bridge Rectifier■特征 Features■外形尺寸和印记 Outline Dimensions and Mark● I o 35A●V RRM 50V~1000V ● 玻璃钝化芯片 Glass passivated chip ● 耐正向浪涌电流能力高High surge forward current capability■用途 Applications● 作一般电源单相桥式整流用General purpose 1 phase Bridge rectifier applications■极限值（绝对最大额定值）Limiting Values （Absolute Maximum Rating ）GBJ35参数名称 Item符号 Symbol 单位 Unit条件 Conditions005 01 02 04060810反向重复峰值电压Repetitive Peak Reverse VoltageV RRMV50 100 200 4006008001000用散热片 T c =100℃With heatsink T c =100℃ 35 平均整流输出电流Average Rectified Output CurrentI O A60Hz 正弦波，电阻负载 60Hz sine wave, R-load 无散热片 T a =25℃Without heatsink T a =25℃3.5 正向（不重复）浪涌电流 Surge(Non-repetitive)Forward Current I FSMA 60H Z 正弦波，一个周期，T j =25℃ 60H Z sine wave, 1 cycle, T j =25℃ 400正向浪涌电流的平方对电流浪涌持续时间的积分值 Current Squared Time I 2tA 2S 1ms ≤t<8.3ms Tj=25℃，单个二极管 1ms ≤t<8.3ms Tj=25℃，Rating of per diode664 存储温度Storage Temperature T stg ℃ -55 ~+150 结温Junction Temperature T j ℃-55 ~+150绝缘耐压Dielectric Strength V dis KV 端子与外壳之间外加交流电，一分钟 Terminals to case ，AC 1 minute2.5 安装扭矩Mounting TorqueTorkg ·cm推荐值：5kg ·cmRecommend torque ：5kg ·cm8■电特性 （T a =25℃ 除非另有规定）Electrical Characteristics （T a =25℃ Unless otherwise specified ）参数名称 Item符号 Symbol 单位 Unit测试条件 Test Condition最大值 Max正向峰值电压Peak Forward Voltage V FM V I FM =17.5A, 脉冲测试，单个二极管的额定值 I FM =17.5A, Pulse measurement, Rating of per diode 1.1 反向峰值电流Peak Reverse Current I RRM μA V RM =V RRM ,脉冲测试，单个二极管的额定值 V RM =V RRM , Pulse measurement, Rating of per diode10 R θJ-A 结和环境之间，无散热片Between junction and ambient, Without heatsink22 热阻Thermal ResistanceR θJ-C℃/W结和管壳之间，用散热片Between junction and case, With heatsink0.8GBJ25005 THRU GBJ2510■特性曲线（典型） Characteristics(Typical)0I o (A )图1：Io-Tc 曲线FIG1:Io-Tc Curve1020300.40.60.81.0 1.21.40.10.20.5VF(V)I F (A )1.010*******.00204060801000.010.11.010100Voltage(%)I R (u A )FIG4:Typical Reverse Characteristics图4：反向电流曲线10I F S M (A )图2：耐正向浪涌电流曲线25102050100150300450FIG2:Surge Forward Current CapadilityNumber of Cycles。
