单片机原理及应用第四章 汇编程序设计(中断服务子程序)
单片机原理及接口技术第四版答案
单片机原理及接口技术第四版答案【篇一：《单片机原理及接口技术(第2版)张毅刚》第4章习题及答案】第4章 at89s51单片机的中断系统思考题及习题41．外部中断1的中断入口地址为 ,定时器1的中断入口地址为。
答：0013h；001bh2．若（ip）=00010100b，则优先级最高者为，最低者为。
答：外部中断1，定时器t13．中断服务子程序与普通子程序有哪些相同和不同之处？答：reti指令在返回的同时自动清除相应的不可寻址的优先级触发器，以允许下次中断，而ret指令则没有这个操作。
除了这一点两条指令不同外，其它操作都相同。
4．下列说法正确的是。
答：da. 各中断源发出的中断请求信号，都会标记在at89s51的ie寄存器中b. 各中断源发出的中断请求信号，都会标记在at89s51的tmod寄存器中c. 各中断源发出的中断请求信号，都会标记在at89s51的ip寄存器中d. 各中断源发出的中断请求信号，都会标记在at89s51的tcon与scon寄存器中5．at89s51单片机响应外部中断的典型时间是多少？在哪些情况下，cpu将推迟对外部中断请求的响应？答：在一个单一中断的系统里，at89s51单片机对外部中断请求的响应时间总是在3～8个机器周期之间。
在下述三种情况下，at89s51将推迟对外部中断请求的响应：（1）at89s52正在处理同级或更高优先级的中断。
（2）所查询的机器周期不是当前正在执行指令的最后一个机器周期。
（3）正在执行的指令是reti或是访问ie或ip的指令。
如果存在上述三种情况之一，at89s52将丢弃中断查询结果，将推迟对外部中断请求的响应。
6．中断查询确认后，在下列各种at89s51单片机运行情况下，能立即进行响应的是。
a. 当前正在进行高优先级中断处理b. 当前正在执行reti指令c. 当前指令是div指令，且正处于取指令的机器周期d. 当前指令是mov a，r3答：d7． at89s51单片机响应中断后，产生长调用指令lcall，执行该指令的过程包括：首先把的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送，使程序执行转向中的中断地址区。
《单片机应用系统设计》教学大纲及知识点
《单片机应用系统设计》课程教学大纲一、本课程的地位、作用和任务本课程是在学生学完电子技术类基础课程和微机应用类基础课程之后，为加强对学生技术应用能力的培养而开设的体现电子技术、计算机技术综合应用的综合性课程。
本课程的任务是使学生获得单片机应用系统设计的基本理论、基本知识与基本技能，掌握单片机应用系统各主要环节的设计、调试方法，并了解单片机在测量、控制等电子技术应用领域的应用。
初步具备应用单片机进行设备技术改造、产品开发的能力。
二、理论教学内容绪论单片机概述0．1 引言0．2 单片机的特点0．3 单片机的发展0．4 MCS-51单片机系列简介第一章MCS–51单片机的结构和原理1. 1 单片机的内部结构1. 2 MCS–51的外部引脚及功能1. 3 MCS–51的存储器配置1. 4 并行输入／输出接口电路1. 5 时钟电路与时序1. 6 MCS –51最小系统设计第二章MCS-51的指令系统2．1 MCS-51指令系统概述2．2 数据传送类指令2．3 算术运算类指令2．4逻辑运算及移位类指令2．5 控制转移类指令2．6 布尔变量操作类指令第三章汇编语言程序设计3．1 汇编语言源程序的格式3．2 伪指令3．3 汇编语言程序举例第四章MCS—51的中断与定时4.1 MCS—51单片机的中断系统4.2 MCS–51的定时/计数器第五章存储器扩展技术5.1 概述5.2 程序存储器的扩展5.3 数据存储器的扩展5.4 PROME2及其扩展第六章Ｉ/Ｏ扩展技术6．1 Ｉ/Ｏ接口概述6．2 MCS-51并行Ｉ／Ｏ口的直接使用6．3 简单Ｉ／Ｏ扩展6．4 8255并行Ｉ／Ｏ口6．5 8155简介第七章键盘/显示器扩展技术7．1 单片机应用系统中的人机通道7．2 键盘及其接口7. 3 显示器及接口7．4 专用的8279键盘/显示器接口第八章模拟量输入/输出通道8.1 模拟量输入通道8.2 模拟量输出通道第九章MCS-51的串行通信9.1 串行通信基础9.2 串行接口的构成与工作方式9.3 串行口的典型应用9.4 单片机的多机通信9.5 RS-232C串行总线第十章应用程序设计技术10.1 智能仪表的一般结构10.2 单片机应用系统设计举例第十一章高性能单片机PIC16F8XX介绍11．1 PIC16F87X的特点11．2 PIC16F87X的结构与配置11．3 PIC16F87X的功能部件11．4 PIC16F87X的应用举例三、实践教学的内容和要求实验一联机仿真操作练习实验目的：进一步掌握开发工具的应用实验内容：学习PC机与开发机联机仿真的操作方法实验二指令系统和编程练习实验目的：掌握8051单片机常用指令的使用和编程实验内容：用8051单片机的常见指令编写简单的多字节加减法程序。
单片机原理课程教案
（一）课程教学目的和要求随着科学技术的不断进步，计算机在社会各个领域中的应用也不断得以发展，本课程是信息类基础课程之一，是一门学生学习掌握计算机硬件知识和汇编语言程序设计的入门课程。
通过本课程的学习使学生从理论和实践两方面掌握单片机的基本结构、工作原理、汇编语言程序设计方法、接口电路及单片机应用系统的设计方法，以求达到初步的单片机软硬件设计开发能力。
并为以后从事电子控制类的设计奠定理论基础和实践能力。
《单片机原理及应用》是信息类专业的一门重要专业基础必修课，是一门理论与实际紧密结合并对学生进行工程训练的课程。
通过本课程的教学，学生应掌握51系列单片机CPU、定时/计数器、存储器、串行通信、中断系统、I/O口的硬件结构，能用汇编语言进行程序设计，具备应用单片机知识分析解决工程实际问题，设计较复杂的单片机应用系统能力。
（二）课程教学重点和难点1、重点：硬件结构；指令系统；系统扩展和应用；外围接口技术。
2、难点：指令系统；外围接口技术。
（三）教学方法理论与实验相结合（四）课时安排总课时：64课时，其中：理论课时48，实验课时16。
（五）考核方式本课程的考核采取平时的形成性考核和课程结束时的笔试闭卷考试相结合的考核办法。
平时的考核主要有三个方面：课堂、课外、实验。
课堂考核依据出勤率、听课态度、课堂讨论表现等；课外考核主要依据作业、平时测试、课外的创新和发明等；实验考核依据实验完成的质量和数量等情况来评定。
（六）参考教材刘湘涛.江世明编著《单片机原理与应用》.电子工业出版社. 2006.第一章单片机基础知识教研室：计算机教研室教师姓名：申寿云教学过程1、问题牵引、导入新课（1）单片机是什么？它的主要特点和应用的领域。
（2）计算机中数据有哪些表示？二进制、八进制、十进制、十六进制；原码、反码、补码；ASCII码、BCD码。
2、课程内容本章的主要知识点有：知识点1：单片机的概念。
知识点2：单片机主流机型。
知识点3：80C51系列简介。
第4章8051单片机的中断系统
第四章 8051单片机的中断系统
例3-3 双字节数取补子程序。将（R4R5)中的双字节数取补，结果 送R4R5。 低8位送入A CMPT: MOV A，R5 低8位取反 CPL A ADD A, #1 低8位最低位加1 MOV R5, A MOV A, R4 CPL A 与前面相似 ADDC A, #0 MOV R4，A 无需SETB ACC.7 RET 对于二进制数，左移一位相当于乘以2，右移一位相当于除以2。 由于一般带符号数的最高位为符号位，故在执行算术移位操作时， 必须保持符号位不变。 原码表示的负数：由于负数的符号位为1，故移位时符号位不参 加移位； 8
第四章 8051单片机的中断系统
具体
14
第四章 8051单片机的中断系统 例3-10无符号二进制乘法程序。将（R2R3)和（R6R7)两个双字节 无符号数相乘，结果送R4R5R6R7。
NMUL: MOV R4, #0 MOV R5, #0 MOV R0, #16 ; 16位二进制数 CLR C NMLP: MOV A, R4 ;右移一位 RRC A MOV R4, A MOV A, R5 RRC A R4 R5 MOV R5, A MOV A, R6 RRC A MOV R6, A MOV A, R7 RRC A MOV R7, A JNC NMLN ;C为移出的乘数最低位， 若为0，则不执行加法 MOV A, R5 ;执行加法 15 ADD A, R3 MOV R5, A MOV A, R4 ADDC A, R2 MOV R4, A NMLN: DJNZ R0, NMLP ;循环16次 MOV A, R4 ;最后再右移一位 RRC A MOV R4, A R6 R7 MOV A, R5 RRC A MOV R5, A MOV A, R6 RRC A MOV R6, A MOV A, R7 RRC A MOV R7, A RET
《单片机技术应用》课件——第四章 汇编语言程序设计及知识
MOV R0,#52H MOV R1,#55H MOV A,@R0 ADD A,@R1 MOV @R0,A DEC R0 DEC R1 MOV A,@R0 ADDC A,@R1 MOV @R0,A DEC R0 DEC R1
MOV A,@R0 ADDC A,@R1 MOV @R0,A CLR A ADDC A,#00H MOV R0,#20H MOV @R0,A
BRE : SJMP $
通过堆栈实现程序多分支举例，分支序号放在R0中,分支程 序入口地址放在BRATAB表中
MOV DPTR,#BRTAB MOV A,R0 RL A MOV R1,A INC A MOVC A,@A+DPTR PUSH ACC MOV A,R1 MOVC A,@A+DPTR PUSH ACC RET BRTAB:DW BR0
例：LOOP：MOV A，#00H；立即数00H→A
标号
标号是用户定义的符号地址。 一条指令的标号是该条指令的符号名字，标号的值是汇编这 条指令时指令的地址。 标号由以英文字母开始的1～8个字母或数字组成，以冒号 “：”结尾。 标号可以由赋值伪指令赋值，如果没有赋值，汇编程序把存 放该指令目标码第一字节的存储单元的地址赋给该标号，所 以，标号又叫指令标号。
ADD A,R2 MOV R2,A JNC LOOP1 INC R1 LOOP1:INC R0 DJNZ R3,LOOP
BIG0:INC DPTR MOVX @DPTR,A RET
BIG1: MOVX A,@DPTR SJMP BIG0
多重单分支举例：温度值Ta在A中，内部RAM54H放温度下 限，55H放温度上限。根据温度比较，采取JW、SW、FH。
CJNE A,55H,LOOP1

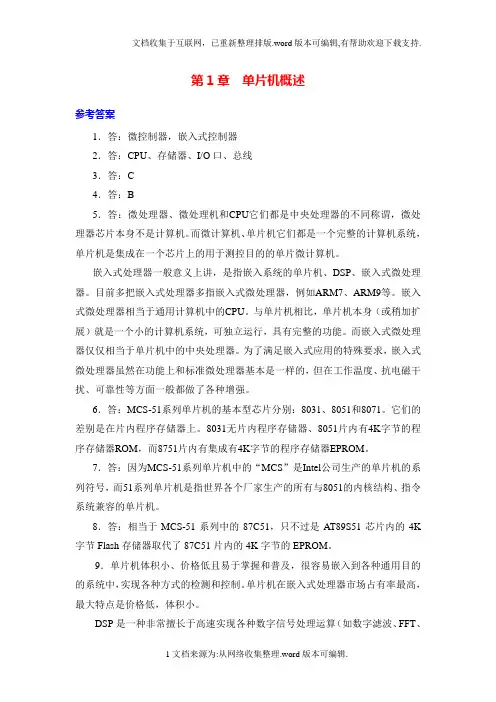

单片机原理及应用第二版(张毅刚主编)
第1章单片机概述参考答案1．答：微控制器，嵌入式控制器2．答：CPU、存储器、I/O口、总线3．答：C4．答：B5．答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。
嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。
目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。
嵌入式微处理器相当于通用计算机中的CPU。
与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。
而嵌入式微处理器仅仅相当于单片机中的中央处理器。
为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁干扰、可靠性等方面一般都做了各种增强。
6．答：MCS-51系列单片机的基本型芯片分别：8031、8051和8071。
它们的差别是在片内程序存储器上。
8031无片内程序存储器、8051片内有4K字节的程序存储器ROM，而8751片内有集成有4K字节的程序存储器EPROM。
7．答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。
8．答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K 字节Flash存储器取代了87C51片内的4K字节的EPROM。
9．单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。
单片机在嵌入式处理器市场占有率最高，最大特点是价格低，体积小。
DSP是一种非常擅长于高速实现各种数字信号处理运算（如数字滤波、FFT、频谱分析等）的嵌入式处理器。
由于对其硬件结构和指令进行了特殊设计，使其能够高速完成各种复杂的数字信号处理算法。
单片机原理及应用教案-第4章
第4课教学内容：2.4.2数据传送指令及要点分析2.4.3算术运算类指令及要点分析2.4.4逻辑操作与移位指令及要点分析2.4.5控制转移指令及其偏移量的计算2.4.6位操作指令2.4.7对指令的进一步说明教学目标：了解：单片机指令的分类与格式。
掌握：单片机指令的寻址方式，内部数据传送指令特点与应用，算术运算类指令及要点，逻辑操作与移位指令及要点，程序转移指令的相对偏移量计算，位操作指令的特点，PSW标志位的作用。
课时安排：3 课时教学重点：各类指令特点与应用教学提示：一、重点内容与要点分析1.数据传送类指令的共性：1）操作：把源操作数传送到目的操作数，指令执行后，源操作数不改变，目的操作数修改为源操作数。
2）若要求在进行数据传送时，不丢失目的操作数，则可以用交换型的传送指令。
3）数据传送指令不影响标志C、AC和OV，不包括奇偶标志P。
对于P一般不加说明。
POP PSW 或 MOV PSW，#（x）可能使某些标志位发生变化。
助记符有：MOV，MOVX，MOVC，XCH，XCHD，SWAP，POP，PUSH 8种。
源操作数可为：寄存器、寄存器间接、直接、立即、寄存器基址加变址 5种寻址方法；目的操作数可为：寄存器、寄存器间接、直接 3种寻址方法。
例1：设内部RAM的（30H）=40H，（40H）=10H ，（10H）=00H ，端口P1上的内容为11001010B（后缀B表示二进制数），分析下面7条指令分别属于上述16条指令中的哪一条，操作数采用的寻址方法，以及指令执行后各单元及寄存器、端口的内容。
MOV R0，#30H ；属于第8条（寄存器寻址、立即数寻址）（R0）=#30HMOV A，@R0 ；3条（寄存器寻址、寄存器间接寻址）（A）=#40HMOV R1, A ；2条（寄存器寻址、寄存器寻址）（R1）=#40HMOV B, @R1 ；13条（直接寻址、寄存器间接寻址）（B）=#10HMOV @R1, P1 ；14条（寄存器间接寻址，直接寻址）（40H）=#11001010B MOV P2, P1 ；15条（直接寻址、直接寻址）（P2）=#11001010B MOV 10H, #20H ；10条（直接寻址、立即寻址）（10H）=#20H指令执行以后，P1口的内容均为11001010B，其它内容如上。
精品课件-单片机原理及应用系统设计-第4章
;
PUSH
DPL
;
保护现场, 将主程序中
; DPTR的低八位放入堆
MOV
DPTR, #TABLE
; 在子程
第四章 单片机程序设计语言
恢复现场,
MOVC A, @A+DPTR
POP
DPL
将主程序中DPTR
; ;
；的低八位从堆栈中弹出
POP 场, 将主程序中DPTR
DPH
; 恢复现
；的高八位从堆栈中弹出
图 4-8 循环程序的典型形式
第四章 单片机程序设计语言
【例 4-4】 冒泡程序。假设有N个数, 它们依次存放 于LIST地址开始的存储区域中, 将N个数比较大小后, 使它 们按照由小到大的顺序排列,
编写该程序的方法: 依次将相邻两个单元的内容作比较, 即第一个数和第二个数比较,第二个数和第三个数比 较, ……, 如果符合从小到大的顺序则不改变它们在内存 中的位置,否则交换它们之间的位置。如此反复比较, 直到 数列排序完成为止。
LJMP MAIN
;
MAIN: MOV A, X
XRL A, Y
; (X)与(Y)进行异或操作
JB ACC.7, NEXT1
; 累加器A的第7位
为1, 两个数
；符号不同, 转移到
第四章 单片机程序设计语言
MOV
CJNE
转移到NEQUAL
CLR
P1.0置0
S
MOV DXCE1COUNTER, #00H
; 将DXCE1COUNTER赋值为0
而如下的注释则给出了额外有用的信息:
JNZ PC Comm_Err
;
第四章 单片机程序设计语言
(2) 注释应与其描述的代码相近, 对单条语句的注释应 放在其上方或右方相邻位置, 不可放在下面, 如放于上方
《单片机原理与应用设计》总结
单片机原理与应用设计第一章单片机概述在一块半导体硅片上集成了中央处理单元（CPU）、存储器（RAM/ROM）、和各种I/O接口的集成电路芯片由于其具有一台微型计算机的属性，因而被称为单片微型计算机，简称单片机。
单片机主要应用于测试和控制领域。
单片机的发展历史分为四个阶段。
1974—1976年是单片机初级阶段，1976—1978年是低性能单片机阶段，1978—1983年是高性能单片机阶段，期间各公司的8位单片机迅速发展。
1983至现在是8位单片机巩固发展及16位、32位单片机推出阶段。
单片机的发展趋势将向大容量、高性能、外围电路内装化等方面发展。
单片机的发展非常迅速，其中MCS-51系列单片机应用非常广泛，而在众多的MCS-51单片机及其各种增强型、扩展型的兼容机中，AT89C5x系列，尤其是AT89C51单片机成为8位单片机的主流芯片之一。
第二章89C51单片机的硬件结构89C51单片机的功能部件组成如下：8位微处理器，128B数据存储器片外最多可外扩64KB，4KB程序存储器，中断系统包括5个中断源，片内2个16位定时器计数器且具有4种工作方式。
1个全双工串行口，具有四种工作方式。
4个8位并行I/O口及特殊功能寄存器。
89C51单片机的引脚分为电源及时钟引脚、控制引脚及I/O口。
电源为5V 供电，P0口为8位漏极开路双向I/O口，字节地址80H，位地址80H—87H。
可作为地址/数据复用口，用作与外部存储器的连接，输出低8位地址和输出/输入8位数据，也可作为通用I/O口，需外接上拉电阻。
P1、P2、P3为8位准双向I/O 口，具有内部上拉，字节地址分别为90H，A0H，B0H。
其中P0、P2口可作为系统的地址总线和数据总线口，P2口作为地址输出线使用时可输出外部存储器的的高8位地址，与P0口输出的低8位地址一起构成16位地址线。
P1是供用户使用的普通I/O口，P3口是双向功能端口，第二功能很重要。
单片机原理及接口技术 梅丽凤 习题解答(课后答案)
单片机原理及接口技术教材习题全部解答第1章绪论1-1解答：第一台计算机的研制目的是为了计算复杂的数学难题。
它的特点是：计算机字长为12位，运算速度为5 000次/s，使用18 800个电子管，1 500个继电器，占地面积为150 m2，重达30 t，其造价为100多万美元。
它的诞生，标志着人类文明进入了一个新的历史阶段。
1-2解答：单片微型计算机简称单片机。
一个完整的单片机芯片至少有中央处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）、定时/计数器及I/O接口等部件。
1-3解答：单片机的发展大致经历了四个阶段：第一阶段（1970—1974年），为4位单片机阶段；第二阶段（1974—1978年），为低中档8位单片机阶段；第三阶段（1978—1983年），为高档8位单片机阶段；第四阶段（1983年至今），为8位单片机巩固发展阶段及16位单片机、32位单片机推出阶段。
1-4解答：Intel公司的MCS-48系列、MCS-51系列、MCS-96系列产品；Motorola公司的6801、6802、6803、6805、68HC11系列产品；Zilog公司的Z8、Super8系列产品；Atmel公司的AT89系列产品；Fairchild公司的F8和3870系列产品；TI公司的TMS7000系列产品；NS公司的NS8070系列产品；NEC公司的μCOM87（μPD7800）系列产品；National公司的MN6800系列产品；Hitachi公司的HD6301、HD63L05、HD6305。
1-5解答：（1）8031/8051/8751三种型号，称为8051子系列。
8031片内没有ROM，使用时需在片外接EPROM。
8051片内含有4KB的掩模ROM，其中的程序是生产厂家制作芯片时烧制的。
8751片内含有4KB的EPROM，用户可以先用紫外线擦除器擦除，然后再利用开发机或编程器写入新的程序。
（2）8032A/8052A/8752A是8031/8051/8751的增强型，称为8052子系列。
单片机原理及应用中断系统ppt课件
中断控制方式
■ 中断系统需解决的基本问题
◆ 中断源：
中断请求信号的来源。包括中断请求信号的产生及该信号 怎样被CPU有效地识别。而且要求中断请求信号产生一次，只 能被CPU接收和处理一次，即不能一次中断申请被CPU多次响 应。这就涉及到中断请求信号的及时撤除问题。
◆ 中断响应与返回：
CPU采集到中断请求信号后，怎样转向特定的中断服务子 程序及执行完中断服务子程序怎样返回被中断的程序继续正确 地执行。中断响应与返回的过程中涉及到CPU响应中断的条件、 现场保护等问题。
5.2
MCS-51单片机的中断系统
■ 51单片机中断源 ◆ 外部中断
特殊功能寄存器TCON的格式定义如下：
Байду номын сангаас
D7
D6
D5
D4
D3
D2
D1
D0
TCON
字节地址
IE1 IT1 IE0 IT0
88H
IT0（IT1）：外部中断0（或1）触发方式控制位。 IT0（或IT1）被设置为“0”，则选择外部中断为电 平触发方式；IT0（或IT1）被设置为“1”，则选择 外部中断为跳变触发方式。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
5.1
中断控制方式
■ 中断系统需解决的基本问题
◆ 中断嵌套：
当CPU响应某个中断请求而正在进行中断处理时，若有更 高优先级别的中断源发出中断申请，则CPU将自动中断正在执 行的中断服务程序，并保存该中断程序断点（类似于子程序嵌 套），转而去执行高级别中断的中断服务程序；当高级别中断 处理完毕后，再继续执行被中断的中断处理程序。这个过程被 称为中断嵌套。
单片机原理及应用重点难点
第一章绪论
重点内容：
1.单片机的概念。
2.单片机的特点。
3.单片机的应用模式。
第二章单片机的基本结构
重点内容：
1、单片机40脚功能特点。
2、单片机的特殊功能寄存器。
3、单片机的复位方式。
难点内容：
1、51单片机存储器的结构。
2、单片机的并口工作方式。
第三章80C51单片机的指令系统
重点内容：
1、指令类型及指令格式
2、指令寻址方式及寻址空间
3、111条指令
难点内容：
1、指令格式
2、指令系统中使用的常用符号
3、间接寻址和变址寻址
4、NOP指令
第四章80C51单片机的功能单元
重点内容：
1、并行I/0接口，P0、P1、P
2、P3四个并行接口。
2、80C51的定时器/计数器。
3、全双工串行接口UART。
4、中断系统。
难点内容：
1、P3口的第二功能
2、中断请求
第五章80C51单片机的程序设计
重点内容：
1、汇编语言语句格式。
2、程序设计的步骤。
3、循环结构程序的设计。
4、子程序设计。
教学难点
难点内容：
1、伪指令的使用。
2、子程序的调用与返回。
3、中断服务子程序。
前五章重、难点内容，同学们在学习过程中针对性的预习和复习，结合随堂测验和课后习题，重点掌握以上各个知识点！（未完待续）。
《微机原理及应用》各章习题参考答案
《微机原理及应用》各章习题参考答案第1章微型计算机概论一、填空题1. 微机硬件系统主要由CPU、（存储器）、（总线）、（输入输出接口）和输入输出设备组成。
2. 冯·诺依曼计算机的核心原理是（存储程序原理）3. 完成下列数制的转换1）10100110B=（ 166 ）D=（ A6H ）H2）223.25 =（ 11011111.01 ）B=（ DF.4 ）H3）1011011.101B=（ 5B.A ）H=（1001 0001.01100010 0101 ）BCD4. 已知[X]补5. 已知A=10101111，B=01010000，则A∧B的结果为( 00000000 ) B=86H，则X的十进制表示形式为( -122 )6. -29H的8位二进制反码是（11010110 ）B7.字符4的ASCII码=（ 34 ）H二、简答题1.冯.诺依曼计算机的结构是怎样的，主要特点有哪些？解：将计算机设计为由运算器、控制器、存储器、输入设备和输出设备等5个部分组成，所有的执行都以运算器为核心，采用存储程序工作原理。
2. 已知X=-1101001B，Y=-1010110B，用补码方法求X-Y=？解：[X-Y]补=[X+（-Y）]补= [X]补+[-Y] [X]补原=11101001B [X]补 [-Y]=10010111B原=01010110B=[-Y] [X-Y]补补= [X]补+[-Y]补X-Y=[[X-Y]=11101101B补]补=10010011=-0010011=-193. 写出下列真值对应的原码和补码的形式：1）X=-1110011B2）X=-713）X=+1001001B解：1）[X]原码=11110011B , [X]补码=10001101B2）[X]原码=11000111B, [X]补码=10111001B3）[X]原码=01001001, [X] 补码=01001001B=?4. 已知X和Y的真值，求[X+Y]补1）X=-1110111B Y=+1011010B2）X=56 Y=-215. 若与门的输入端A、B、C的状态分别为1、0、1，则该与门的输出端状态为？若将这3位信号连接到或门，那么或门的输出又是什么状态？解：由与和或的逻辑关系知，若“与”门的输入端有一位为“0”，则输出为“0”；若“或”门的输入端有一位为“1”，则输出为“1”。
《单片机原理及接口技术》教案
第一章微机基础知识一、教学目的复习微机基础知识，入门单片机二、教学重点单片机的学习开发方法三、教学难点单片机的学习开发方法四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●微机知识复习约25 分钟（语言表述）●单片机应用介绍约25 分钟（语言表述结合黑板讲解，powerpoint）●单片机开发方法约25 分钟（语言表述结合黑板讲解，powerpoint）●常用单片机介绍约10分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）第二章89C51单片机硬件结构和原理一、教学目的学习51单片机内部资源二、教学重点51单片机的存储器结构三、教学难点存储器结构和输入输出口四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●内部结构剖析约30 分钟（语言表述结合黑板讲解，powerpoint）●单片机引脚及其功能约25 分钟（语言表述结合黑板讲解，powerpoint）●单片机存储器配置约40 分钟（语言表述结合黑板讲解，powerpoint）●时钟电路和复位操作约25分钟（语言表述结合黑板讲解，powerpoint）●低功耗方式约20分钟（语言表述结合黑板讲解，powerpoint）●输入输出口约35分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）作业：2.6，2.16. 2.22第三章指令系统一、教学目的学习51单片机指令系统二、教学重点寻址方式、数据传送类和转移类指令三、教学难点寻址方式、转移类指令四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●汇编语言格式约20 分钟（语言表述结合黑板讲解，powerpoint）●寻址方式约65 分钟（语言表述结合黑板讲解，powerpoint）●指令系统约90 分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）作业：3.5，3.26，3.36第四章汇编语言程序设计知识一、教学目的学习51单片机汇编程序设计方法二、教学重点汇编程序设计结构三、教学难点子程序设计中参数传递方法四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●汇编语言编程步骤约15 分钟（语言表述结合黑板讲解，powerpoint）●编程方法介绍约45 分钟（语言表述结合黑板讲解，powerpoint）●伪指令约10 分钟（语言表述结合黑板讲解，powerpoint）●源程序的编辑与汇编约15分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）第五章中断系统一、教学目的学习51单片机中断系统二、教学重点51单片机的中断响应过程、中断服务子程序的编写三、教学难点中断响应过程四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●微机输入输出方式约5分钟（语言表述结合黑板讲解，powerpoint）●中断概念约10 分钟（语言表述结合黑板讲解，powerpoint）●中断系统结构约30 分钟（语言表述结合黑板讲解，●中断控制约30分钟（语言表述结合黑板讲解，powerpoint）●中断响应过程约30分钟（语言表述结合黑板讲解，powerpoint）●中断服务程序举例约25分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）作业：5.2，5.4，5.8，5.16第六章定时器及其应用一、教学目的学习51单片机定时器及其应用二、教学重点定时器的四种工作模式应用三、教学难点定时器四种工作模式及应用程序设计四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●定时器概述约10分钟（语言表述结合黑板讲解，powerpoint）●定时器的控制约35 分钟（语言表述结合黑板讲解，●定时器的工作模式及应用约50 分钟（语言表述结合黑板讲解，powerpoint）●综合应用举例约35分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）作业：6.2，6.5，6.8第七章89C51串行口及串行通信技术一、教学目的学习51单片机串行口及其应用二、教学重点串行口的四种工作方式以及应用三、教学难点串行口的工作方式四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●串行通信基本知识约10分钟（语言表述结合黑板讲解，powerpoint）●51单片机的串行口约35 分钟（语言表述结合黑板讲解，powerpoint）●串口工作模式及应用约45 分钟（语言表述结合黑板讲解，powerpoint）●89C51与89C51点对点异步通信约20分钟（语言表述结合黑板讲解，powerpoint）●89C51与PC机异步通信约20分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）作业：7.2，7.4，7.12第八章单片机小系统及外扩展一、教学目的学习51单片机系统扩展方法二、教学重点存储器的扩展、总线扩展三、教学难点串行总线扩展四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●串行总线扩展约45分钟（语言表述结合黑板讲解，powerpoint）●并行总线扩展约25 分钟（语言表述结合黑板讲解，powerpoint）●存储器扩展举例约45 分钟（语言表述结合黑板讲解，powerpoint）●外部中断扩展约15分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）作业：8.4，8.6，8.12第九章应用系统配置及接口技术一、教学目的学习应用系统配置及接口技术二、教学重点单片机与键盘、LED、AD/DA转换芯片的接口技术三、教学难点矩阵键盘、串行接口芯片与单片机的接口四、教学方法讲解与黑板的板书，powerpoint五、教学用具黑板、电脑、投影仪六、教学过程：●键盘及其与单片机接口约40分钟（语言表述结合黑板讲解，powerpoint）●LED、LCD显示器接口约45 分钟（语言表述结合黑板讲解，powerpoint）●A/D转换芯片与单片机接口约45 分钟（语言表述结合黑板讲解，powerpoint）●D/A转换芯片与单片机接口约45分钟（语言表述结合黑板讲解，powerpoint）●总结约5分钟（语言表述结合黑板讲解）作业：9.2，9.8，9.10第十章系统实用程序一、教学目的学习单片机应用程序二、教学重点程序设计方法、数据采集及简单控制程序三、教学难点软件抗干扰技术四、教学方法自学。
单片机原理与应用综合题库
单片机原理与应用综合题库单片机原理与应用题库1（一）第一章单片机详述1.2除了单片机这一名称之外，单片机还可称为（微控制器）和（嵌入式控制器）。
1.3单片机与普通计算机的不同之处在于其将（微处理器）、（存储器）和（各种输入输出接口）三部分集成于一块芯片上。
1.4、单片机的发展大致分为哪几个阶段？答：单片机的发展历史可分为四个阶段：第一阶段（1974年----1976年）：单片机初级阶段。
第二阶段（1976年----1978年）：高性能单片机阶段。
第三阶段（1978年----现在）：高性能单片机阶段。
第四阶段（1982年----现在）：8位单片机巩固发展及16位单片机、32位单片机推出阶段1.5单片机根据其基本操作处理的位数可分为哪几种类型？请问：单片机根据其基本操作处置的位数可以分成：1十一位单片机、4十一位单片机、8十一位单片机、16十一位单片机和32十一位单片机。
1.6mcs-51系列单片机的基本芯片分别为哪几种？它们的差别就是什么？请问：基本芯片为8031、8051、8751。
8031内部包括1个8位cpu、128bram，21个特殊功能寄存器（sfr）、4个8位并行i/o口、1个全双工串行口，2个16位定时器/计数器，但片内无程序存储器，需外扩eprom芯片。
8051就是在8031的基础上，片内又内置存有4kbrom，做为程序存储器，就是1个程序不少于4kb的小系统。
8751是在8031的基础上，增加了4kb的eprom，它构成了1个程序小于4kb的小系统。
用户可以将程序固化在eprom中，可以反复修改程序。
1.7mcs-51系列单片机与80c51系列单片机的优劣点就是什么？答：共同点为它们的指令系统相互兼容。
不同点在于mcs-51是基本型，而80c51采用cmos工艺，功耗很低，有两种掉电工作方式，一种是cpu停止工作，其它部分仍继续工作；另一种是，除片内ram继续保持数据外，其它部分都停止工作。
Freescale HCS08单片机原理及应用-汇编程序设计
体值，而无需用户自己计算。
由于复位矢量位于Flash空间，并且每个复位/中断矢量占用2字节的Flash空间，因此用DC.W伪指令定义。
注意不能用DS伪指令定义Flash常量。
对于有中断服务子程序的源程序，为了在发生中断时能够响应中断进入相应的中断服务子程序，和填写复位向量类似，只需将中断服务子程序的入口地址填入对应的中断复位向量区即可。
3.6.3汇编程序设计3.6.3.1算术/逻辑运算程序设计MCU主要用于控制目的，其数据运算、处理的能力并不强。
但由于HCS08系列MCU具有相应的算术、逻辑指令，因此它可以完成一些简单的算术/逻辑运算功能。
[例3.1] 若字变量Data1和Data2分别存放着两个16位无符号数，编写求这两个数之和的子程序，并将和存放到Sum字节存储空间中。
两个16位无符号数相加，和为17位，至少需要3个字节的存储空间，和按照从高位到低位的顺序依次存放在以Sum为首地址的字节存储单元中。
Add_Pro：CLC ; 清进位标志位LDA Data1+1ADD Data2+1 ; 两数低八位相加STA Sum+2 ; 存低八位之和LDA Data1ADC Data2 ; 高八位带低八位进位加STA Sum+1 ; 存高八位之和ROLAAND #01HSTA Sum ; 存高八位进位位RTS3.6.3.2查表和散转程序HCS08具有变址寻址方式，实现查表操作非常方便。
利用查表可以实现转换、计算等各种功能。
散转是指根据输入数据的不同跳转到不同的程序入口进行处理。
[例3.2] 单字节变量Hex_Byte中存放了一十六进制数，编写子程序将其转换为两位ASCII码，并将结果存至以Result开首的字节存储单元中。
例如4AH的ASCII码为3441H，$F9的ASCII码为4639H。
……ORG 0070H ; 用户变量一定要定位在Ram区域Hex_Byte DS.B 1Result DS.B 2……ORG 0870HASCII_Table DC.B ‘0123456789ABCDEFG’; 常数表格、代码一定要定位在Flash区域……Hex_To_Ascii:LDA Hex_ByteAND #$F0 ; 取出高4位NSA ; (A[3:0]:A[7:4])→ATAX ; A→XLDA ASCII_Table，X ; 查表，得高4位的ASCII码STA Result ; 存高4位的ASCII码LDA Hex_ByteAND #$0F ; 取出低4位TAX ; A→XLDA ASCII_Table，X ; 查表，得低4位的ASCII码STA Result+1 ; 存低4位的ASCII码RTS[例3.3] 设字节变量Num存放在Ram的0070H单元，取值范围为0T～9T，编写查表子程序，查出变量的立方值，并存入Cube字节变量中。
