气动真空上料机结构和工作原理
气动真空上料机说明书
气动式真空上料机使用说明书一、工作原理气动真空上料机是利用气动真空泵作为真空源的一种真空输送机.利用该真空加料机可以将物料从容器中直接送入混合机、反应器、料斗、压片机、包装机、振动筛、整粒机、湿法制粒机、干法制粒机和粉碎机中去。
该机减轻了工人的劳动强度,杜绝了粉尘污染,保证生产符合GMP要求。
当按下“开/关”按键时，压缩空气进入真空泵，同时料斗的放料门在气缸推动下关闭，料斗中产生真空。
真空加料机在真空下形成一股气流，在这股气流的作用下，被输送的物料经软管被输送到真空料斗中，一定时间后（上料时间，可调整）压缩空气被关闭，气动真空泵无法产生真空，同时料斗的放料门在气缸推动下开启，真空加料机真空消失，物料从放料门自动放入受料设备中（如压片机，包装机等），同时，储存在气包中的压缩空气反吹过滤器，过滤器自动清洗；一定时间后（放料时间，可调节），压缩空气重新启动，气动真空泵产生真空，放料门关闭，真空加料机再次加料，周而复始，物料被源源不断地送入受料设备中。
对有料位控制的真空加料机，受料设备的料斗中物料通过料位控制器完成自动加料。
当受料设备的料斗高于某一位置时，真空加料机停止加料；当料位低于某一位置时，真空加料机自动启动，完成对受料设备的加料。
二、技术指标１、压缩空气应是无油无水的。
２、输送能力是在输送距离３米时测定的。
３、物料不一样输送能力差异较大。
三、调试按装1、将真空料斗用卡环固定在压片机、包装机（或其它设备）的料斗上。
对受料设备料斗不能直接固定真空料斗的可另外做固定架固定真空料斗。
2、控制盒出厂时挂在真空料斗上，安装时视工人操作条件可以挂在任何其他地方。
3、压缩空气管的连接A．压缩空气管入户（指安装设备的房间）管径的选择QVC-1，2，3 选用1/2″管QVC-4，5，6 选用3/4″管对于QVC-1真空上料机，可直接用Φ10PU管入户。
B.压缩空气管入户后应安装球阀和过滤减压阀。
C.对于QVC-1，2 真空上料机，应将过滤减压阀出口连接到控制盒下方压缩空气入口接头处，压缩空气管管径应与控制盒下方压缩空气入口接头一致。
气动式真空上料机说明书
其它型号的输送能力在输送距离 5 米内测定的； ③ 物料特性不同，输送能力差异较大。
三、调试安装
3.1、将真空料斗固定在受料设备的料斗上。对受料设备料斗不能直接固定真空料斗的可另外 做固定架固定真空料斗。
3.2、控制盒可根据工人操作环境挂在方便操作的地方。 3.3、压缩空气管的连接 3.3.1 压缩空气管入户（指安装设备的房间）管径的选择
1500 3000 6000 9000
耗气量（L/min） 180 360 720
1440 2880 4320
供气压力（Mpa） 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6 0.5-0.6
① 压缩空气应是洁净干燥、无油无水的； ② QVC-1 型的输送能力是在输送距离 3 米内测定的，
塞；如果感到憋气，则过滤器已被堵死，此时应更换过滤器，或将堵塞的过滤器放在超 声波清洗机里清洗 30 分钟以上。 4.4、吸料管被大块物料堵塞。往往发生在不锈钢吸料嘴进口处和真空料斗的入口处。 4.5、泵头和料斗间、料斗各节间卡箍没拧紧，造成系统漏气，无法上料或上料能力减少。 4.6、反吹系统出现故障。真空上料机每次放料时储存在气包中的压缩空气脉冲反吹过滤器， 保证过滤器表面仅有很薄一层粉末。如果反吹系统出现故障，过滤器表面将堆积较厚粉 末，增加阻力造成真空上料机无法上料，此时应更换反吹阀。

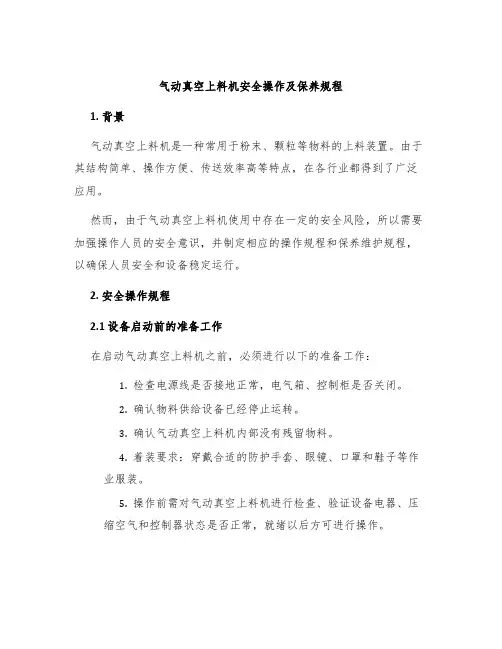

气动真空上料机安全操作及保养规程
气动真空上料机安全操作及保养规程1. 背景气动真空上料机是一种常用于粉末、颗粒等物料的上料装置。
由于其结构简单、操作方便、传送效率高等特点，在各行业都得到了广泛应用。
然而，由于气动真空上料机使用中存在一定的安全风险，所以需要加强操作人员的安全意识，并制定相应的操作规程和保养维护规程，以确保人员安全和设备稳定运行。
2. 安全操作规程2.1 设备启动前的准备工作在启动气动真空上料机之前，必须进行以下的准备工作：1.检查电源线是否接地正常，电气箱、控制柜是否关闭。
2.确认物料供给设备已经停止运转。
3.确认气动真空上料机内部没有残留物料。
4.着装要求：穿戴合适的防护手套、眼镜、口罩和鞋子等作业服装。
5.操作前需对气动真空上料机进行检查、验证设备电器、压缩空气和控制器状态是否正常，就绪以后方可进行操作。
2.2 操作规程操作气动真空上料机必须符合以下规程：1.将上料口对准物料接口，启动气动真空上料机。
2.监视上料进程，不允许长时间离开设备，以免发生意外情况。
3.物料上料过程中，不得将手插入进料口或触摸机器内部，防止出现卡住、被挤压和遮盖等安全问题。
4.物料上料完毕后，关闭气动真空上料机。
5.操作结束后，对设备进行定期维护保养，以保持设备的正常运行。
2.3 紧急情况处理在气动真空上料机使用过程中，可能会出现以下紧急情况：1.在上料过程中发现物料不正常运输，应立即关闭设备，检查上料口和下料口是否被堵塞，然后再重新操作。
2.在操作过程中，如果出现电气故障或机械故障等问题，应立即停机，排除故障。
如果不能自行解决，需求助于专业人员。
2.4 职业健康防护在操作气动真空上料机时，需要注意以下职业健康防护：1.消除粉尘、烟尘等有害物质对身体的危害。
2.避免操作过程中产生过大的噪音，保护听力。
3.避免操作过程中产生过多的热量，注意防暑降温。
3. 保养维护规程3.1 设备保养周期气动真空上料机的保养周期取决于使用环境和设备使用频率。
piab真空上料机说明书
piab真空上料机说明书
真空上料机又称真空输送机，是一种借助于真空吸力来传送颗粒和粉末状物料的无尘密闭管道输送设备，利用真空与环境空间的气压差，形成管道内气体流动，带动粉状物料运动，从而完成粉体的输送。
我国引进先进的国外真空技术，不断完善，不断改进，现广泛用于化工、制药、食品、冶金、建材、农副等各轻、重工业行业。
真空输送是管道密闭输送，这种输送方式可以杜绝粉尘环境污染，改善工作环境，同时减少环境及人员对物料的污染，提高洁净度;由于是管道输送，占用空间小，能够完成狭小空间的粉料输送，使工作间空间美观大方;特别不受长短距离限制。
同时，真空上料机能够降低人工劳动强度，提高工作效率;是绝大部分粉体物料输送方式的首选。
真空上料机由真空泵(无油、无水)、覆膜滤袋过滤器、压缩空气反吹装置、气动放料门装置、真空料斗和不锈钢可调吸料枪、输送软管等部件组成。
真空上料机有以下几个特点:
整机采用漩涡气泵做动力，该泵无油、无水，免维护。
整个输送过程是在完全密闭的状态下完成的，杜绝了粉尘的污染。
该机为积木式机构，桶体采用快开卡箍连接，拆卸清洗方便快捷。
能耗少，噪音低，控制方便。
桶与桶之间使用特有S型翻边，更加有效防止粉尘外溢。
气动真空系统介绍及应用(二)
气动真空系统介绍及应用（二）引言概述：气动真空系统是一种通过气压差实现吸引物体或产生真空环境的系统。
它在工业生产过程中起着重要的作用，广泛应用于各个领域。
本文将介绍气动真空系统的工作原理、组成结构、操作流程以及应用案例。
正文：一、工作原理1.1 负压原理：介绍气动真空系统通过减小一侧气压来产生负压的基本原理。
1.2 气动吸盘原理：说明气动真空系统中气动吸盘如何利用负压力将物体吸附的工作原理。
1.3 定向控制原理：介绍气动真空系统中的定向控制部件如何通过控制气体流向来实现吸盘的开关和吸放操作。
二、组成结构2.1 气源装置：介绍气动真空系统中的压缩机和气缸等气源装置的作用和结构。
2.2 气动执行器：阐述气动真空系统中的气动执行器如吸盘、气缸等的结构和功能。
2.3 控制系统：说明气动真空系统中的控制系统如定向控制阀、压力开关等的作用和原理。
三、操作流程3.1 吸附操作：说明气动真空系统在吸附物体时的操作流程，包括气缸伸出、吸盘接触、负压产生等。
3.2 放置操作：介绍气动真空系统在将物体放置到目标位置时的操作流程，包括气缸缩回、吸盘脱离、正压释放等。
四、应用案例4.1 自动化装配：阐述气动真空系统在自动化装配线上的应用，如对小零件的吸附、定位等操作。
4.2 搬运输送：介绍气动真空系统在搬运输送物料过程中的应用，如对轻型板件的吸附和转运等。
4.3 输送包装：说明气动真空系统在包装行业中的应用，如对纸箱的吸附、封口等操作。
五、总结通过对气动真空系统的介绍，我们了解到它的工作原理、组成结构和操作流程。
同时，它在自动化装配、搬运输送和包装等领域有着广泛的应用。
随着工业生产的不断发展，气动真空系统的应用将会越来越广泛，为我们的生产带来更多的便利和效益。
气动送料机工作原理
气动送料机工作原理
气动送料机工作原理如下：
气动送料机是一种利用气压力来传输原料的设备。
它的工作原理主要是通过一个气动系统来驱动。
首先，气动送料机会将原料放入一个料斗中。
然后，通过气缸内的活塞进行压缩空气的供给。
当活塞移动时，压缩空气被推送到一个缸体中。
缸体中有一个活塞，它会受到压缩空气的力量而产生移动。
这个活塞将原料从料斗中推到输送管道中。
输送管道中还有一个阀门，用来控制原料的流动。
当阀门打开时，原料会被推送到需要送达的位置。
当阀门关闭时，原料的流动也会停止。
气动送料机的速度和流量可以通过控制气动系统的气压来调节。
增加气压会增加原料的流量和速度，而减少气压会降低原料的流量和速度。
通过这种方式，气动送料机可以快速、高效地将原料从一个地方输送到另一个地方，提高生产效率和效益。
真空发生器及气动基本工作原理
真空发生器及气动基本工作原理
添加副标题
202X
真空发生器工作原理 （一）
绝对压强 相对压强 真空度 真空度=（标准大气压—系统压强）/标准 大气压 何为真空度？
*
真空发生器工作原理 （二）
HOW’S 真空发生器 WORK？ 文丘里效应：当风吹过阻挡物时，在阻挡物的背风面上方端口附近气压相对较低，从而产生吸附作用并导致空气的流动。 文丘里管原理：压缩空气进入真空发生器入口A，从狭窄的喷嘴B喷出，立即使喷嘴出口的压力降低形成负压，从而湿空气从真空入口D进入，与离开喷嘴的压缩空气一起从消音器C喷出。 Tips
*
谢谢
周金锋
脱离是否到位不是由这个压力检测开关来管控的：工件脱离或者抓取到位与否由工件传感器来判断
PLC或者机器人如何判断工件拾取力度够够不够？
*
信号输出设置
真空发生器工作原理 （七）
Output 1，是为了给真空发生器吸气电磁阀一个信号。可以根据通道1的（H1\H1-h1) 设定值来调整真空发生器在何时产生真空或在何时停止产生真空，从而达到一个节气的目的 Output 2，是为了给外部机械手一个信号（H2/H2-h2)表示机械手已经抓紧了工件，这时候机械手可以运动了 H1或H2是上限值 ：当真空度达到时，传感器就输出高电平（相应通道LED亮） h1或h2是差值：通过调节h1或h2来调节两个通道的下限值，该下限值为H-h(H1-h1/H2-h2)， 当真空传感器检测到真空压力低于该下限值时，真空传感器停止输出高电平。
*
常用气缸工作原理 （五）
可偏心气缸：工装夹头或者定位销可以在安装板上不对称安装
*
常用气缸工作原理 （六）
无杆气缸
*
电磁阀（一）
真空上料原理
真空上料原理一、引言真空上料是一种常见的物料输送方式，可以在许多工业领域中发挥重要作用。
它通过利用真空的吸力将物料从一个位置输送到另一个位置，具有快速、高效、安全的特点。
本文将详细介绍真空上料的原理及其在工业生产中的应用。
二、真空上料的原理真空上料的原理是利用真空泵产生的负压将物料吸附在吸料头上，然后通过管道输送到目标位置。
具体实现过程如下：1. 真空泵的工作原理真空泵通过减小容器内部的气压来产生负压，从而形成真空。
它有许多种类型，包括旋片式真空泵、液环真空泵和分子泵等。
这些真空泵通过机械、液体或分子作用力将气体排出容器，并形成真空环境。
2. 吸料头的工作原理吸料头是连接在真空泵出口的一端，它具有吸附物料的功能。
吸料头通常包括吸附面、密封装置和连接管道。
当真空泵产生负压时，吸附面与物料接触，通过吸附力将物料吸附在吸附面上。
3. 管道输送的原理吸附在吸料头上的物料通过管道输送到目标位置。
管道通常由耐压、耐磨的材料制成，以确保物料的安全输送。
在管道中，物料受到气流的推动，沿着管道流动到达目标位置。
三、真空上料的应用真空上料在许多工业领域中得到广泛应用，以下是其中几个典型的应用场景：1. 化工工业在化工工业中，需要将粉末状或颗粒状的物料输送到反应釜、干燥器等设备中。
通过真空上料可以避免物料的飞扬和污染环境，提高工作效率和产品质量。
2. 制药工业制药工业需要将原料药粉、颗粒输送到制药设备中进行混合、制粒、包衣等工艺。
真空上料可以确保物料的无菌输送，避免交叉污染，提高制药过程的安全性和效率。
3. 粮食加工在粮食加工过程中，需要将谷物、饲料等物料输送到破碎机、磨粉机等设备中进行加工。
通过真空上料可以避免物料的浪费和污染，提高加工效率和产品质量。
4. 电子工业在电子工业中，需要将半导体材料、电子元件等小颗粒输送到制造设备中进行组装、封装等工艺。
真空上料可以避免物料的静电吸附和颗粒杂质的进入，提高产品的可靠性和一致性。
气动真空泵的工作原理
气动真空泵的工作原理
气动真空泵是一种利用气体流动原理来产生负压的设备。
它通过气体的动力将气体抽出，形成真空。
在工业生产中，气动真空泵广泛应用于各种领域，如包装、搬运、吸附和输送等。
气动真空泵的工作原理可以简单描述为以下几个步骤：
1. 气体进入泵体：气动真空泵通常由泵体、喉管和喷嘴组成。
当泵体内没有负压时，外部气体通过喉管进入泵体。
2. 压缩气体：当气体进入泵体后，通过喷嘴的喷射作用，气体的速度增加，从而导致静压降低。
这种速度增加和静压降低的作用使气体被压缩。
3. 形成真空：当气体被压缩后，它会进一步通过泵体的出口流出。
由于气体的流动速度增加，泵体内部的压力降低，形成负压区域，即真空。
4. 抽出气体：在形成真空后，气动真空泵会继续通过喷嘴和喉管的作用，将周围的气体抽出。
这样，气体就可以被从泵体中排出，实现了抽气的目的。
需要注意的是，气动真空泵的工作原理主要依赖于气体的流动和压缩，因此在实际应用中需要根据具体的需求选择合适的喷嘴大小、喉管长度和泵体设计等参数，以确保泵的工作效果和抽气速度。
总的来说，气动真空泵通过气体流动原理，通过压缩和抽出气体的方式来产生负压，形成真空。
它在工业生产中发挥着重要的作用，提高了生产效率和质量。
通过不断的技术改进和创新，气动真空泵的性能将会得到进一步提升，为工业生产带来更多的便利和效益。
真空上料机的结构
真空上料机是利用真空泵产生真空，真空产生的负压将物料从进料口被吸入。
然后在在分离容器的过滤仓内，将空气与物料进行分离。
物料因重力作用而自动落下，物料被收集在料仓中。
我们的旋风分离器阻止细小粉末进入过滤器，以提高过滤器的效率。
待料仓充满物料时，真空泵自动关闭，输送设备内的压力达到平衡。
放料阀开启，物料通过出料口流出，并直接落入储料容器。
出料时，过滤芯被反吹气囊自动清洁。
如物料较为粘稠，我们可以安装特制的振动器辅助下料。
下料结束出料舱自动关闭，整个输送流程再次启动。
真空上料机的基本结构：(1)动力装置：是气流增压输送设备的总称。
常用的有空气压缩机、鼓风机、真空泵及其驱动电机，其作用是提供具有一定速度和压力的空气流来完成物料的输送。
(2)供料器：是用来将散粒物料供入输料器，并与气流形成一定混合比的装置。
其结构及工作原理取决于被输送物料的物理性质和气力输送装置的形式，一般采用能使物料在气流中悬浮的供料装置，且装在输送系统的首端。
(3)输料器：包括输送气体及其与物料的混合物的管路和附属管件，是物料输送的通道。
(4)分离器：气力输送装置输送的是物料与空气的混合物，分离器就是在物料被输送到终端时，把物料从气固双相流中分离出来的装置。
(5)除尘器：物料经过分离器，大部分物料被分离出来，但一些细小的颗粒或粉末则难以分离出来，因而从分离器排出的气流中，会含有一些细微的物料和大量的灰尘。
设置于分离器后的除尘器，一方面可以回收这一部分物料，另一方面的作用是降低对环境的污染，对于广泛使用的吸送式气力输送机，还可以减少鼓风机的磨损。
(6)卸料器及卸灰器：其作用是将经分离后的物料从分离器中卸出和把灰尘从除尘器中排出，并防止外界空气倒流进入输送系统。
因此，卸料器装于分离器下部，卸灰器装在除尘器下面。
南京金铂锐工业设备有限公司是一家高科技工业企业，专业从事粉体技术研发、粉体设备制造的骨干企业。
公司生产的设备如;真空输送机、气动真空输送机、电动真空输送机、真空输送设备、气动真空输送设备、电动真空输送设备、真空上料机、气动真空上料机、电动真空上料机、真空上料设备、气动真空上料设备、电动真空上料设备、真空加料机、气动真空加料机、电动真空加料机、真空加料设备、气动真空加料设备、电动真空加料设备、真空给料机、气动真空给料机、电动真空给料机、真空给料设备、气动真空给料设备、电动真空给料设备、吨包拆包站,吨包卸料站,人工拆包站,..公司全面吸收国内外同类产品的先进技术，在粉体的输送、转运、贮存、筛分、定量给料、自动配料及整套粉体系统方面，为客户提供适合的解决方案。
真空发生器及气动基本工作原理演示幻灯片
h1或h2是差值：通过调节h1或h2来调节两个通道的下限值，该下限值为H-h(H1-h1/H2h2)， 当真空传感器检测到真空压力低于该下限值时，真空传感器停止输出高电平。
简单的说就是：红灯亮了表示真空度达到一定值可以关闭抽 真空功能，达到节气目的。
7
真空发生器工作原理 （七）
信号输出设置
Output 1，是为了给真空发生器吸气电磁阀一个信号。可以根据通道1的（H1\H1-h1) 设 定值来调整真空发生器在何时产生真空或在何时停止产生真空，从而达到一个节气的目 的 Output 2，是为了给外部机械手一个信号（H2/H2-h2)表示机械手已经抓紧了工件，这时 候机械手可以运动了
气动\单动气缸-弹簧复位伸出.exe
14
常用气缸工作原理 （二）
带锁气缸
气动\CL.exe
15
常用气缸工作原理 （三）
锁头结构
16
常用气缸工作原理 （四）
单活塞杆带磁环伸缩气缸
单活塞杆无检测伸缩气缸
17
常用气缸工作原理 （五）
可偏心气缸：工装夹头或者定位销可以在安装板上不对称安装
18
常用气缸工作原理 （六）
10
真空吸盘（二）
焊装在机器人抓手上面用的最多的就是这种扁平吸盘 圆形
椭圆形
11
真空吸盘（三）
圆形
椭圆形
12
真空吸盘（四）
13
常用气缸工作原理 （一）
下面有几种常见的运动气缸类型： 气动\无杆气缸.exe 气动\CM with sensor.exe
气动\CKZR.avi
气动\齒輪式旋轉氣缸.exe
气动真空上料机说明书
气动真空上料机说明书一、产品简介：气动真空上料机是一种专用设备，用于将粉状或颗粒状物料从袋、箱等容器中快速、准确地上料。
它采用气动吸尘装置，通过负压将物料吸附在吸尘口，然后输送到目标位置。
它具有工作效率高、操作简便、无溢料、无二次污染等优点。
二、产品组成：1.主机：包括气动控制系统、真空装置和输送管道等部分。
2.吸尘口：用于吸附物料并输送到目标位置的设备。
3.控制器：用于控制主机的启动、停止和输送物料的设置等。
三、安装说明：1.安装前请仔细阅读本说明书，并保持设备和使用场所干净整洁。
2.将主机固定在合适的位置，确保其稳固且方便操作。
3.检查气动控制系统和真空装置是否正常运行。
4.连接好输送管道，确保其密封且无漏气。
四、操作方法：1.打开控制器的电源开关，主机开始运行。
2.将吸尘口放置在物料容器的出料口上，确保密封紧密。
3.根据实际需要，设置好目标位置和输送时间。
4.按下吸料按钮，气动真空上料机开始吸附物料。
5.上料完成后，按下停止按钮，主机停止工作。
五、注意事项：1.在使用气动真空上料机前，务必保证物料容器内无异物。
2.上料过程中请勿接触吸尘口，避免发生危险。
3.请勿将有腐蚀性、易燃性或易爆性的物料使用气动真空上料机。
4.使用过程中如发现异常情况，请立即停机检查并解决问题。
5.工作结束后，请关闭控制器的电源开关。
六、维护保养：1.定期检查气动控制系统和真空装置的工作状态，如有故障及时修复。
2.清洁吸尘口和输送管道，避免堵塞。
3.注意防潮防尘，保持设备的干净整洁。
4.养成良好的操作习惯，遵守安全规程。
七、故障排除：故障现象：主机无法启动。
可能原因：电源异常、连接线路错误、气动控制系统故障等。
解决方法：检查电源和线路是否正常，检修气动控制系统。
故障现象：物料无法吸附。
可能原因：吸尘口密封不严、运行时间设置错误、输送管道漏气等。
解决方法：调整吸尘口密封，检查输送管道密封情况。
送料机气动控制原理
送料机气动控制原理气动送料机的原理自动送料机主要适用于物料的自动分配和传送，其基本功能可以完成准确的送料时间，达到精确的送料位置。
研制的自动送料机由两个基本应用模块组成：物料分离模块及传送模块。
物料分离模块由两个双作用气缸组成，分别实现物料的分离功能和定位夹紧功能。
物料分离模块将物料从料仓中分离出来，通过分离气缸将位于料仓底部的物料从料仓中推出，料仓中的物料由于白重下落至料仓底部。
定位夹紧气缸在物料推出后伸出将物料定位并夹紧。
两气缸的行程位置通过磁电式接近开关检测。
传送模块由一个旋转气缸和真空吸盘组成。
它实现了气动搬运装置功能，实质上是一个个小型的机械手。
真空吸盘将物料吸取，旋转气缸实现0～180。
的旋转，将物料传送至下一个工位。
真空吸盘通过真空压力开关检测物料是否吸住，旋转气缸通过两个微动开关实现位置检测⋯。
3）气动系统的设计自动送料机的气动控制系统的原理图如图1.1所示。
在气动系统原理图中，安装在分离气缸和定位夹紧气缸上方的元件x0、x1、x2、x3均为磁电式接近开关；安装旋转气缸两侧的元件X4、x5为微动行程开关；安装在真空系统回路中检测系统真空度(负压)的元件X6为真空开关。
这些传感元件分别用于检测气缸的行程位置及吸盘工作情况。
图1.1 气动控制系统原理图自动送料机的启动条件：料仓中有物料存在(通过对射式光电传感器检测)。
气动系统的初始位置是：分离气缸位于伸出位置X1，定位夹紧气缸位于回缩位置X2，旋转气缸位于左侧料仓位置X4，真空发生器关闭(真空开关X6无信号) 。
首先，打开气路开关0．1阀，压缩空气网络中的气压源经过滤调压组件0．2向系统供气，调节调压阀，将系统压力调整在0．4MPa左右，再锁定调压阀。
其次，将系统上电，紧急停止阀0．3的电磁线圈Y0得电并自锁，阀导通，压缩空气分别向各控制回路供气。
其工作过程为：(1)控N3．1阀的电磁线圈Y3得电，旋转气缸从料仓位置右摆180度，Y3断电；(2)控制1．1阀电磁线圈Y1得电，分离气缸回缩将物料从料仓中推出；(3)控制2．1阀电磁线圈Y2得电并自锁，定位夹紧气缸伸出将工件定位夹紧；(4)控制3．2阀电磁线圈Y4得电，旋转气缸左摆180。
气动真空吸盘原理
气动真空吸盘原理引言：气动真空吸盘是一种常见的工业自动化设备，广泛应用于物料搬运、包装、装配等领域。
它利用气压的变化产生负压，通过吸盘吸附物体，实现物料的提取和搬运。
本文将介绍气动真空吸盘的工作原理及其应用。
一、气动真空吸盘的工作原理气动真空吸盘的工作原理基于气体动力学和流体力学的原理。
它包括以下几个关键部分：气源、真空发生器、吸盘、控制系统。
1.气源：气源是气动真空吸盘的动力来源，通常使用压缩空气。
通过调节气源的压力和流量，可以控制吸盘的吸附力。
2.真空发生器：真空发生器通过气源的压力差来产生真空。
当气源的压力大于环境压力时，真空发生器会将气源与环境隔开，形成一个低压区域。
真空发生器通常采用喷射式或机械式，通过吸气或排气的方式来调节真空的强弱。
3.吸盘：吸盘是气动真空吸盘的核心部件，用于与物体接触并产生吸附力。
吸盘通常采用柔软的材料制成，如橡胶或硅胶。
当真空发生器产生负压时，吸盘上的气体被抽走，与物体接触的表面形成真空，产生吸附力。
吸盘的形状和材料选择会影响吸附力的大小和稳定性。
4.控制系统：控制系统用于控制气动真空吸盘的工作状态。
通过控制气源的压力和流量，可以调节吸盘的吸附力。
控制系统还可以通过传感器来检测吸盘与物体的接触状态，实现自动控制和反馈。
二、气动真空吸盘的应用气动真空吸盘广泛应用于物料搬运、包装、装配等领域，具有以下优点：1.吸附力大：气动真空吸盘通过负压产生吸附力，可以轻松吸附各种重量和形状的物体。
吸附力的大小可以通过调节气源的压力来控制。
2.稳定性好：气动真空吸盘的吸附力稳定可靠，不受物体表面特性的影响。
无论物体是平整还是不规则的，吸盘都可以牢固吸附。
3.操作简单：气动真空吸盘的操作简单方便，只需接通气源和控制系统即可实现吸附和释放。
4.适应性强：气动真空吸盘适用于各种物体的搬运和装配，如纸张、玻璃、塑料、金属等。
吸盘的形状和材料可以根据不同的应用需求进行选择。
5.安全可靠：气动真空吸盘不需要电源，避免了电气设备可能带来的安全隐患。
真空上料机
当气泵旋转时，气泵发生负压形成真空气流，物料被吸入吸料咀，形成物气流，经过吸料管到达上料机的料仓内。
过滤器把物料与空气完全分离，当物料装满料仓时，控制器会自动切断电源，真空加料机停止工作，同时料仓门自动开启，物料落到设备的料斗中。
高效包衣机与此同时，压缩空气通过脉冲反吹阀自动清洗过滤器。
等到时间到或料位传感器发出上料信号时，自动启动上料机。
具有结构简单、体积小、免维修、噪音低、控制方便、消除物料静电和符合GMP要求等优点。
真空气泵产生的高真空，气泵真空粉末加料机是利用气泵旋转发生高真空实现对物料的输送。
使被输送的物料杜绝了分层现象，保证了混合物料成分的均一性，无纺布机械、压片机、胶囊填充机、干法制粒机、包装机、粉碎机、振动筛等机械自动上料的首选设备。
三维混合机由于混合桶体具有多方向的运动，使桶体内的物料交叉混合点多，混合效果高，均匀度可达99.9%以上最大装载系数可达0.9（普通混合机为0.85），混合时间短，效率高。
三维混合机混合桶体型设计独特，桶体内壁经过精细抛光，无死角，不污染物料，出料方便，清洗容易操作简单等优点。
开头我们说真空上料机啦摇摆颗粒机啦定位很精确，那是因为各个影响因素在协助它，那么到底是哪些影响因素呢？1、不同的定位方式影响因素不同。
如机械挡块定位时，定位精度与挡块的刚度和碰接挡块时的速度等因素有关。
2、定位速度对定位精度影响很大。
这是因为定位速度不同时，必须耗散的运动部件的能量不同。
通常，为减小定位误差应合理控制定位速度，如提高缓冲装置的缓冲性能和缓冲效率，控制驱动系统使运动部件适时减速。
3、精度机械手的制造精度和安装调速精度对定位精度有直接影响。
4、运动件的重量运动件的重量包括机械手本身的重量和被抓物的重量。
运动件重量的变化对定位精度影响较大。
通常，运动件重量增加时，定位精度降低。
因此，设计时不仅要减小运动部件本身的重量，而且要考虑工作时抓重变化的影响。
5、控制系统开关控制、电液比例控制和伺服控制的位置控制精度是个不相同的。
气动式真空上料机说明书
气动式真空上料机说明书第一章：产品概述1.1产品简介1.2产品特点（1）采用气动控制，运动稳定可靠；（2）配备高效的真空吸盘系统，能够快速完成吸附和释放操作；（3）结构简单、操作方便、维护容易。
第二章：产品结构与功能2.1结构2.2功能（1）吸附物料：通过真空吸盘，将物料吸附在上料平台上；（2）释放物料：通过气动控制，释放物料到指定位置。
第三章：安装与调试3.1安装（1）将气动式真空上料机放置在平稳的地面上；（2）按照气动控制系统的接线图，连接气源和控制器；（3）将真空吸盘系统与上料平台连接好；（4）连接电源。
3.2调试（1）确认气动控制系统和电气控制系统的电源已接通；（2）按下气动控制系统的启动按钮，确认气源正常供应；（3）将需要上料的物料放置在上料平台上；（4）按下气动控制系统的吸取物料按钮，观察是否能成功吸取物料；（5）根据需要，调整上料平台的位置和角度，以适应不同尺寸的物料；（6）完成调试后，确认各个部件固定可靠，设备处于正常工作状态。
第四章：操作方法4.1上料操作（1）确认气动控制系统和电气控制系统已正常启动；（2）将需要上料的物料放置在上料平台上；（3）按下气动控制系统的吸取物料按钮，物料将被吸附在上料平台上；（4）将上料平台移动到需要释放物料的位置；（5）按下气动控制系统的释放物料按钮，物料将被释放到指定位置。
4.2维护方法（1）定期清洁吸盘系统，避免灰尘和异物堵塞；（2）保持气源干燥，定期检查气源过滤器；（3）注意上料平台的润滑情况，定期加油保养；（4）及时更换磨损的零部件，并做好防锈工作。
第五章：注意事项5.1在操作过程中，应戴好工作手套和防护眼镜，确保人员安全；5.2确保气源供应稳定，避免因气源不足而影响设备使用；5.3使用时应避免重物撞击上料平台，防止损坏；5.4禁止擅自拆卸和改动设备，以免影响设备正常工作；5.5如需停用设备，请及时切断电源，并进行相关设备维护。
第六章：故障排除6.1无法吸附物料（1）检查气源是否正常供应；（2）检查真空吸盘系统是否漏气；（3）检查吸盘与物料是否接触良好。
真空上料机技术参数
真空上料机技术参数一、真空上料机的概述真空上料机是一种用于输送粉状、颗粒状或纤维状物料的设备，广泛应用于制药、化工、食品等行业。
该设备采用负压输送方式，能够保证物料在输送过程中不受污染，适用于对物料要求高洁净度的场合。
二、真空上料机的技术参数1. 输送能力：根据不同型号和规格，输送能力从50kg/h到5000kg/h 不等。
2. 负压：真空上料机的负压通常在-0.08MPa到-0.1MPa之间。
3. 电源：220V/380V/415V/440V等多种电源可选。
4. 动力：采用电动或气动驱动方式，根据不同型号和规格可选择不同功率的电机或气动元件。
5. 物料接触部分材质：通常采用304或316L不锈钢材质，也可以根据客户要求定制其他材质。
6. 输送距离：根据不同型号和规格，输送距离从10米到100米不等。
7. 输送高度：根据不同型号和规格，输送高度从3米到30米不等。
8. 控制方式：采用PLC或触摸屏控制方式，可以实现自动化控制和远程监控。
三、真空上料机的特点1. 高洁净度：真空上料机采用负压输送方式，能够保证物料在输送过程中不受污染，适用于对物料要求高洁净度的场合。
2. 低能耗：真空上料机采用负压输送方式，相比于气力输送和机械输送，能够大幅降低能耗。
3. 输送距离远：真空上料机可以根据客户要求定制不同长度的输送管道，适用于长距离输送。
4. 输送高度高：真空上料机可以根据客户要求定制不同高度的输送管道，适用于高层建筑物的物料输送。
5. 自动化控制：真空上料机采用PLC或触摸屏控制方式，可以实现自动化控制和远程监控。
四、真空上料机的应用领域1. 制药行业：适用于输送药品原材料、中间体和成品药等物料。
2. 化工行业：适用于输送化工原料、中间体和成品等物料。
3. 食品行业：适用于输送食品原材料、添加剂和成品等物料。
4. 其他行业：适用于输送粉状、颗粒状或纤维状的物料，如建材、冶金等行业。
五、真空上料机的安装和维护1. 安装前应仔细阅读产品说明书，了解设备的安装要求和注意事项。
气动送料器工作原理
气动送料器工作原理
气动送料器是一种通过气动力原理实现物料输送的装置。
其工作原理如下：
1. 气源供气：气动送料器通过连接到气源管道或气压发生器，将气体供应到装置内部。
2. 压缩气体作用力：当气源供气后，压缩气体进入气动送料器内部的气缸，使其内部气压增加。
3. 气压驱动：气压作用下，气动送料器内的活塞或活塞杆被推动或拉动，产生机械运动。
4. 物料吸取：气动送料器通过连通管道或真空系统，通过吸力将物料从物料堆中或给料口中吸取到送料器内。
5. 物料输送：气动送料器内部的活塞或活塞杆运动，将吸取的物料输送到需要的位置。
6. 物料释放：当物料到达目的地后，气源停止供气，气门关闭，气动送料器内部的气压释放，活塞或活塞杆返回原位。
总结起来，气动送料器通过气源供气、气压驱动、物料吸取、物料输送和物料释放等步骤，利用气动力原理实现物料输送的过程。
真空上料原理
真空上料原理在工业生产中，很多设备和工艺需要用到粉状或颗粒状的原料进行加工或制造。
而为了提高生产效率和保证产品质量，一种被广泛采用的方法就是利用真空上料原理。
本文将对真空上料原理进行详细解析，以便读者更好地了解其工作原理和应用。
一、真空上料原理的基本概念真空上料原理是指利用负压差将粉状或颗粒状的原料从低压区域输送至高压区域的方法。
通过建立气流差异，使原料在真空状态下被吸入管道，并在管道中通过输送装置进行运输，最终到达目标位置。
整个过程中，真空设备起到了关键作用。
二、真空上料原理的工作过程1. 创建真空环境：首先，需要通过真空设备将目标区域建立成真空环境。
这通常通过真空泵等设备来实现，将目标区域的压力降低至低于大气压的状态。
2. 吸入原料：一旦真空环境建立好，就可以通过吸入装置将粉状或颗粒状的原料吸入管道。
吸入装置通常由吸嘴和气动装置组成，通过气动装置的控制，吸嘴会在合适的时机打开，使原料被吸入管道。
3. 运输原料：一旦原料被吸入管道，就可以通过输送装置进行运输。
输送装置通常采用螺旋输送机、气力输送管道或真空传送管道等设备，根据实际需求选择合适的装置进行运输。
4. 到达目标位置：原料通过输送装置运输至目标位置后，可以通过控制系统实现自动卸料或手动卸料。
卸料方式可以根据实际需要进行选择，以满足生产需求。
三、真空上料原理的应用领域真空上料原理广泛应用于化工、制药、食品、建材等行业的生产过程中。
例如，在制药行业中，原料的精确输送对于药物的合成和制剂的配制非常重要，而真空上料原理可以实现原料的精确输送，避免了原料的浪费和交叉污染。
在食品行业中，真空上料原理可以用于粉状或颗粒状原料的输送和配料。
由于食品行业对于卫生要求较高，真空上料原理可以有效避免原料的污染和异物的混入，提高产品的质量和卫生标准。
真空上料原理还广泛应用于化工行业的颗粒物料输送、建材行业的粉状物料输送等多个领域。
其优点包括输送过程中无粉尘飞扬、无振动、无噪音等，大大提高了生产环境的舒适性和工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动真空上料机由多级射流真空泵、过滤器、料仓、料仓门组成。
原理结构示意图如图1所示。
当启动旋钮转到“启动”位时，向真空泵供给压缩空气,真空泵产生负压使料斗处形成真空,散状物料经过管道被输送
到上料机料斗内，过滤器把物料与真空泵彻底分开，防止物料中微小颗粒进人真空泵污染大气。
吸料时间到或料位计动作后,控制系统切断气源, 真空泵停止工作。
料仓门开启（延时继电器开始定时）,物料落到设
备的料斗中，与此同时,启动反吹气路清洗过滤器,2~3 8后停止。
延时时间到后料仓门关闭，重新给真空泵供气，如此循环往复，直到启动旋钮转到“停止”位为止。
